Пристрій для транспортування і очистки коренебульбоплодів

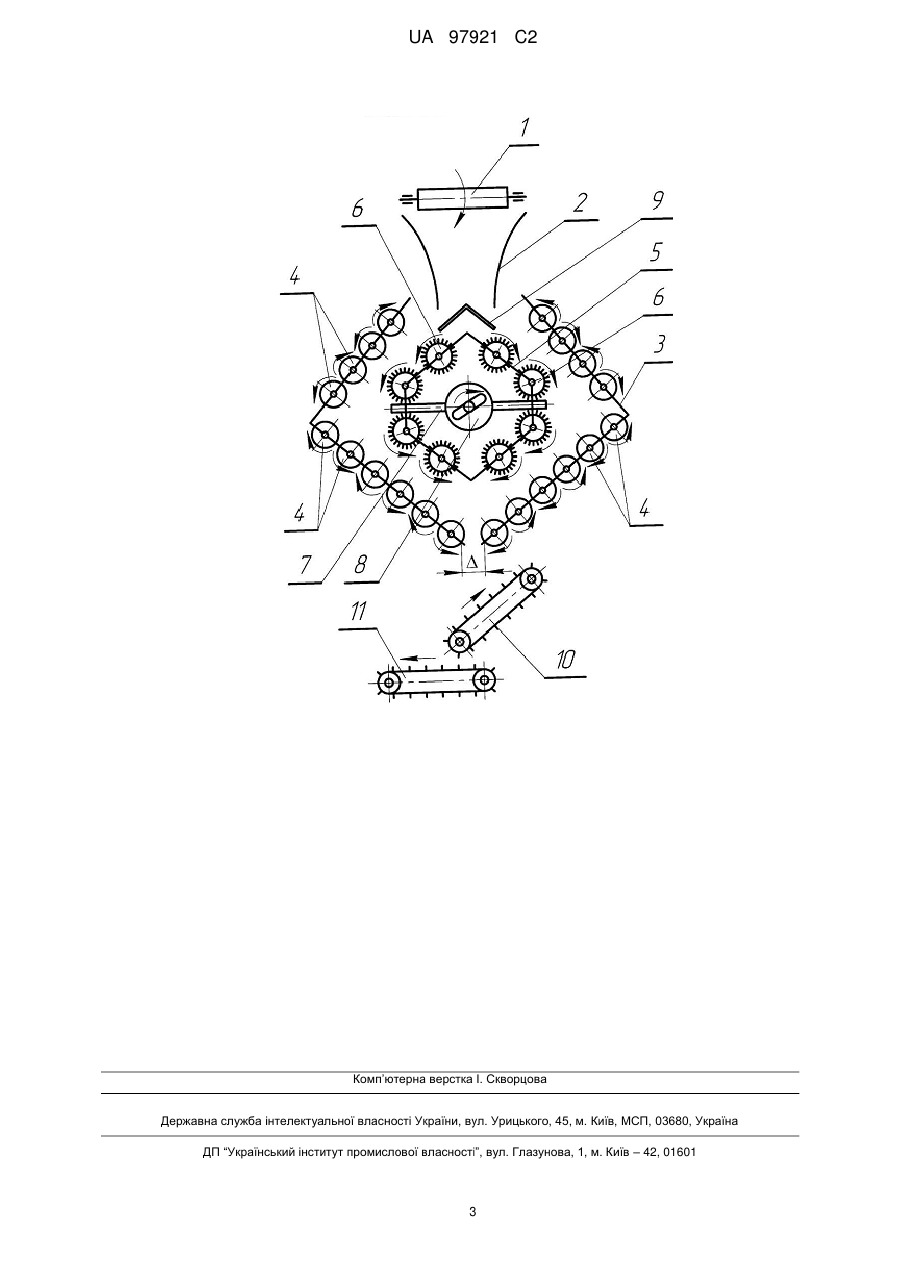

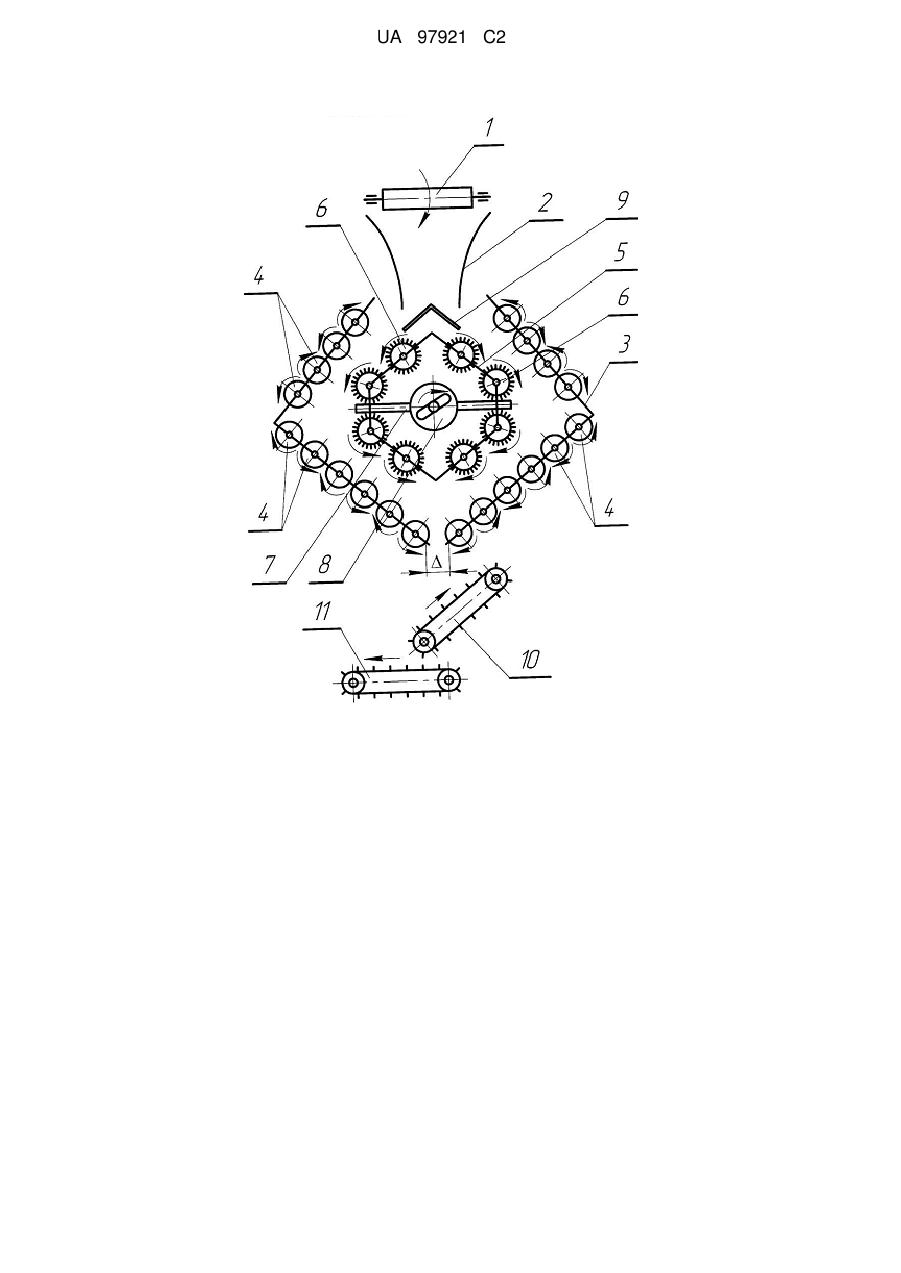

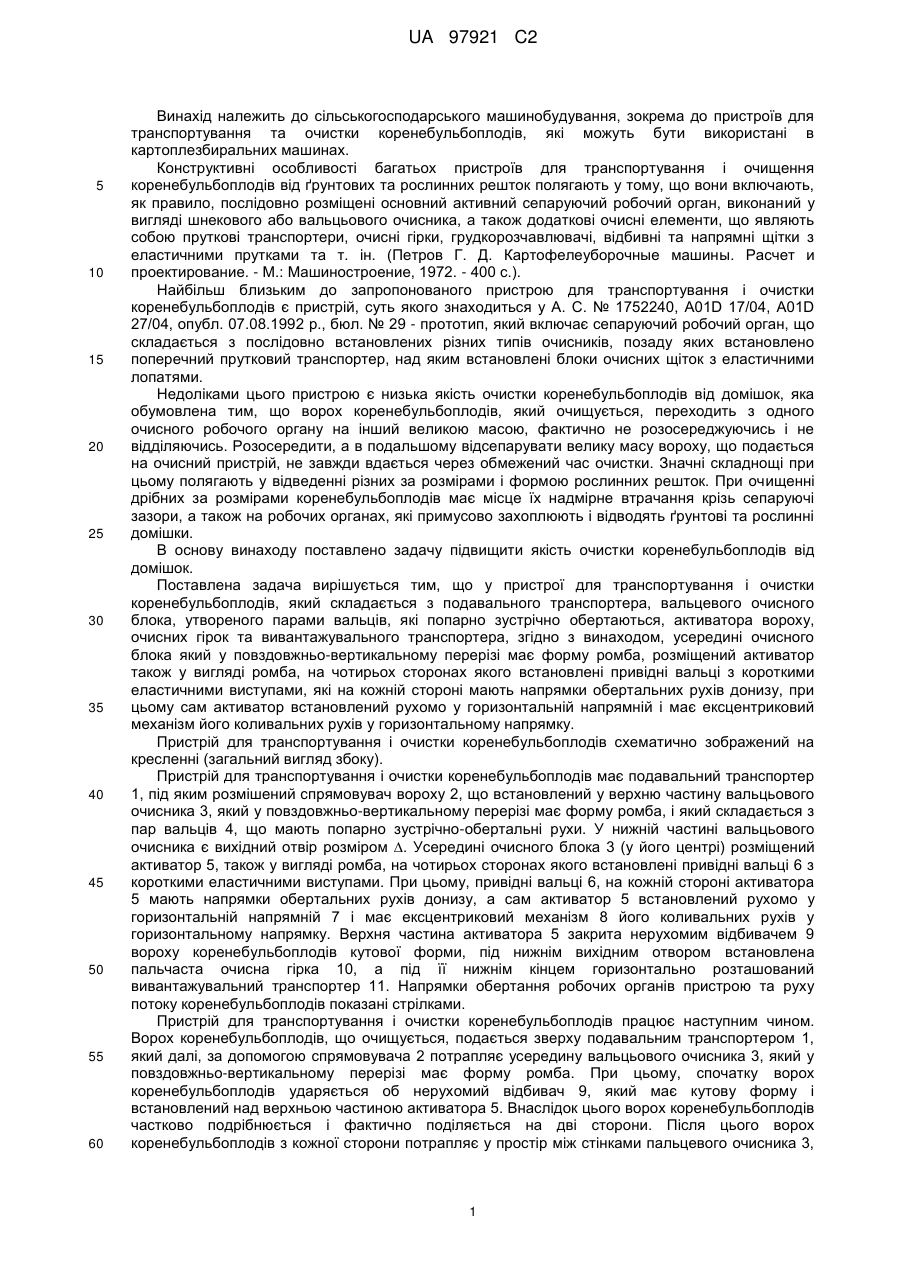

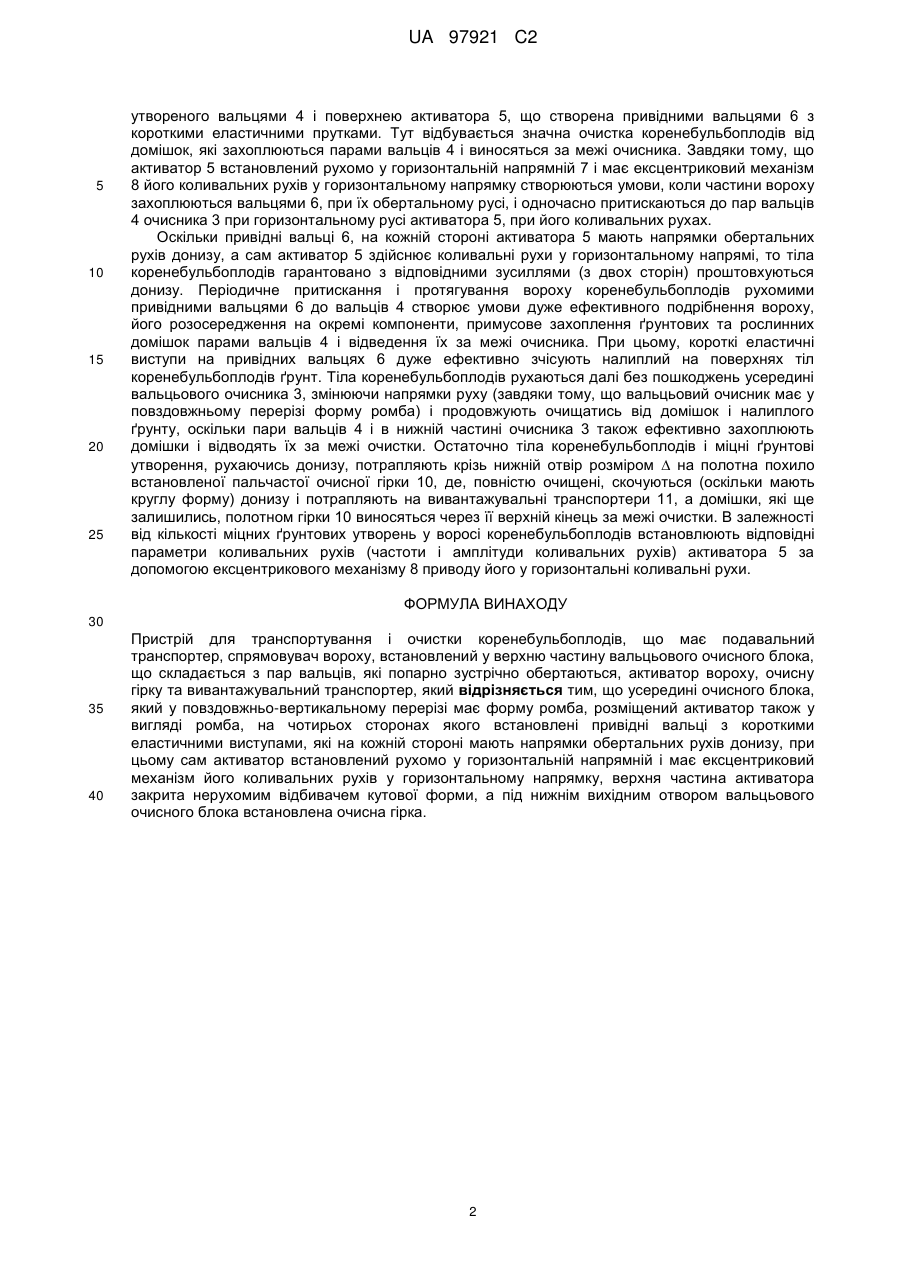

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, спрямовувач вороху, встановлений у верхнюю частину вальцьового очисного блока, що складається з пар вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер. Усередині очисного блока, який у повздовжньовертикальному перерізі має форму ромба, розміщений активатор також у вигляді ромба. На чотирьох сторонах активатора встановлені привідні вальці з короткими еластичними виступами, які на кожній стороні мають напрямки обертальних рухів донизу. Активатор встановлений рухомо у горизонтальній напрямній і має ексцентриковий механізм його коливальних рухів у горизонтальному напрямку. Верхня частина активатора закрита нерухомим відбивачем кутової форми, а під нижнім вихідним отвором вальцьового очисного блока встановлена очисна гірка. UA 97921 C2 (12) UA 97921 C2 UA 97921 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г. Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у А. С. № 1752240, А01D 17/04, А01D 27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип, який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які попарно зустрічно обертаються, активатора вороху, очисних гірок та вивантажувального транспортера, згідно з винаходом, усередині очисного блока який у повздовжньо-вертикальному перерізі має форму ромба, розміщений активатор також у вигляді ромба, на чотирьох сторонах якого встановлені привідні вальці з короткими еластичними виступами, які на кожній стороні мають напрямки обертальних рухів донизу, при цьому сам активатор встановлений рухомо у горизонтальній напрямній і має ексцентриковий механізм його коливальних рухів у горизонтальному напрямку. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, під яким розмішений спрямовувач вороху 2, що встановлений у верхню частину вальцьового очисника 3, який у повздовжньо-вертикальному перерізі має форму ромба, і який складається з пар вальців 4, що мають попарно зустрічно-обертальні рухи. У нижній частині вальцьового очисника є вихідний отвір розміром . Усередині очисного блока 3 (у його центрі) розміщений активатор 5, також у вигляді ромба, на чотирьох сторонах якого встановлені привідні вальці 6 з короткими еластичними виступами. При цьому, привідні вальці 6, на кожній стороні активатора 5 мають напрямки обертальних рухів донизу, а сам активатор 5 встановлений рухомо у горизонтальній напрямній 7 і має ексцентриковий механізм 8 його коливальних рухів у горизонтальному напрямку. Верхня частина активатора 5 закрита нерухомим відбивачем 9 вороху коренебульбоплодів кутової форми, під нижнім вихідним отвором встановлена пальчаста очисна гірка 10, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 11. Напрямки обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху подавальним транспортером 1, який далі, за допомогою спрямовувача 2 потрапляє усередину вальцьового очисника 3, який у повздовжньо-вертикальному перерізі має форму ромба. При цьому, спочатку ворох коренебульбоплодів ударяється об нерухомий відбивач 9, який має кутову форму і встановлений над верхньою частиною активатора 5. Внаслідок цього ворох коренебульбоплодів частково подрібнюється і фактично поділяється на дві сторони. Після цього ворох коренебульбоплодів з кожної сторони потрапляє у простір між стінками пальцевого очисника 3, 1 UA 97921 C2 5 10 15 20 25 утвореного вальцями 4 і поверхнею активатора 5, що створена привідними вальцями 6 з короткими еластичними прутками. Тут відбувається значна очистка коренебульбоплодів від домішок, які захоплюються парами вальців 4 і виносяться за межі очисника. Завдяки тому, що активатор 5 встановлений рухомо у горизонтальній напрямній 7 і має ексцентриковий механізм 8 його коливальних рухів у горизонтальному напрямку створюються умови, коли частини вороху захоплюються вальцями 6, при їх обертальному русі, і одночасно притискаються до пар вальців 4 очисника 3 при горизонтальному русі активатора 5, при його коливальних рухах. Оскільки привідні вальці 6, на кожній стороні активатора 5 мають напрямки обертальних рухів донизу, а сам активатор 5 здійснює коливальні рухи у горизонтальному напрямі, то тіла коренебульбоплодів гарантовано з відповідними зусиллями (з двох сторін) проштовхуються донизу. Періодичне притискання і протягування вороху коренебульбоплодів рухомими привідними вальцями 6 до вальців 4 створює умови дуже ефективного подрібнення вороху, його розосередження на окремі компоненти, примусове захоплення ґрунтових та рослинних домішок парами вальців 4 і відведення їх за межі очисника. При цьому, короткі еластичні виступи на привідних вальцях 6 дуже ефективно зчісують налиплий на поверхнях тіл коренебульбоплодів ґрунт. Тіла коренебульбоплодів рухаються далі без пошкоджень усередині вальцьового очисника 3, змінюючи напрямки руху (завдяки тому, що вальцьовий очисник має у повздовжньому перерізі форму ромба) і продовжують очищатись від домішок і налиплого ґрунту, оскільки пари вальців 4 і в нижній частині очисника 3 також ефективно захоплюють домішки і відводять їх за межі очистки. Остаточно тіла коренебульбоплодів і міцні ґрунтові утворення, рухаючись донизу, потрапляють крізь нижній отвір розміром  на полотна похило встановленої пальчастої очисної гірки 10, де, повністю очищені, скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальні транспортери 11, а домішки, які ще залишились, полотном гірки 10 виносяться через її верхній кінець за межі очистки. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частоти і амплітуди коливальних рухів) активатора 5 за допомогою ексцентрикового механізму 8 приводу його у горизонтальні коливальні рухи. ФОРМУЛА ВИНАХОДУ 30 35 40 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, спрямовувач вороху, встановлений у верхню частину вальцьового очисного блока, що складається з пар вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що усередині очисного блока, який у повздовжньо-вертикальному перерізі має форму ромба, розміщений активатор також у вигляді ромба, на чотирьох сторонах якого встановлені привідні вальці з короткими еластичними виступами, які на кожній стороні мають напрямки обертальних рухів донизу, при цьому сам активатор встановлений рухомо у горизонтальній напрямній і має ексцентриковий механізм його коливальних рухів у горизонтальному напрямку, верхня частина активатора закрита нерухомим відбивачем кутової форми, а під нижнім вихідним отвором вальцьового очисного блока встановлена очисна гірка. 2 UA 97921 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
