Пристрій для видачі коксу з печей коксової батареї

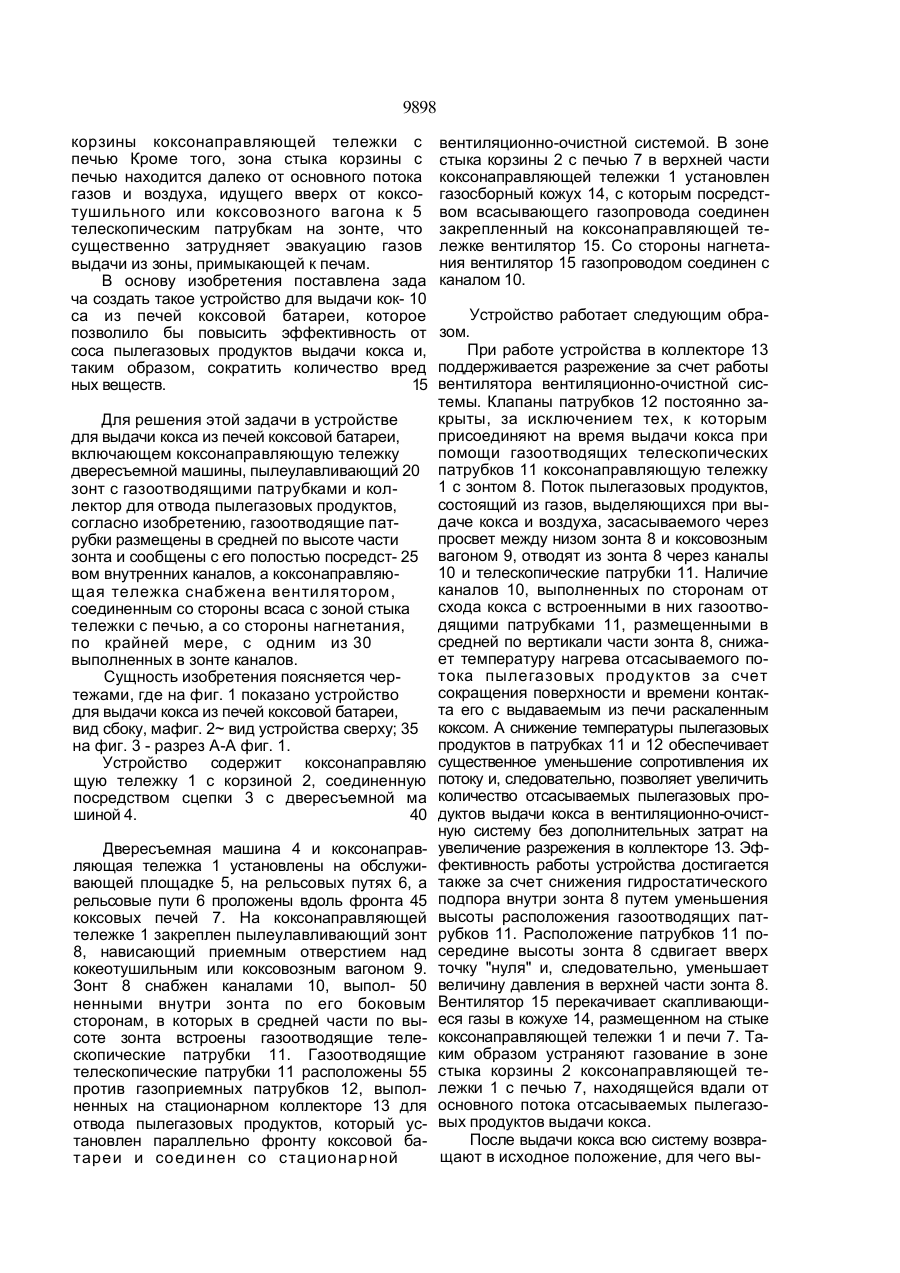

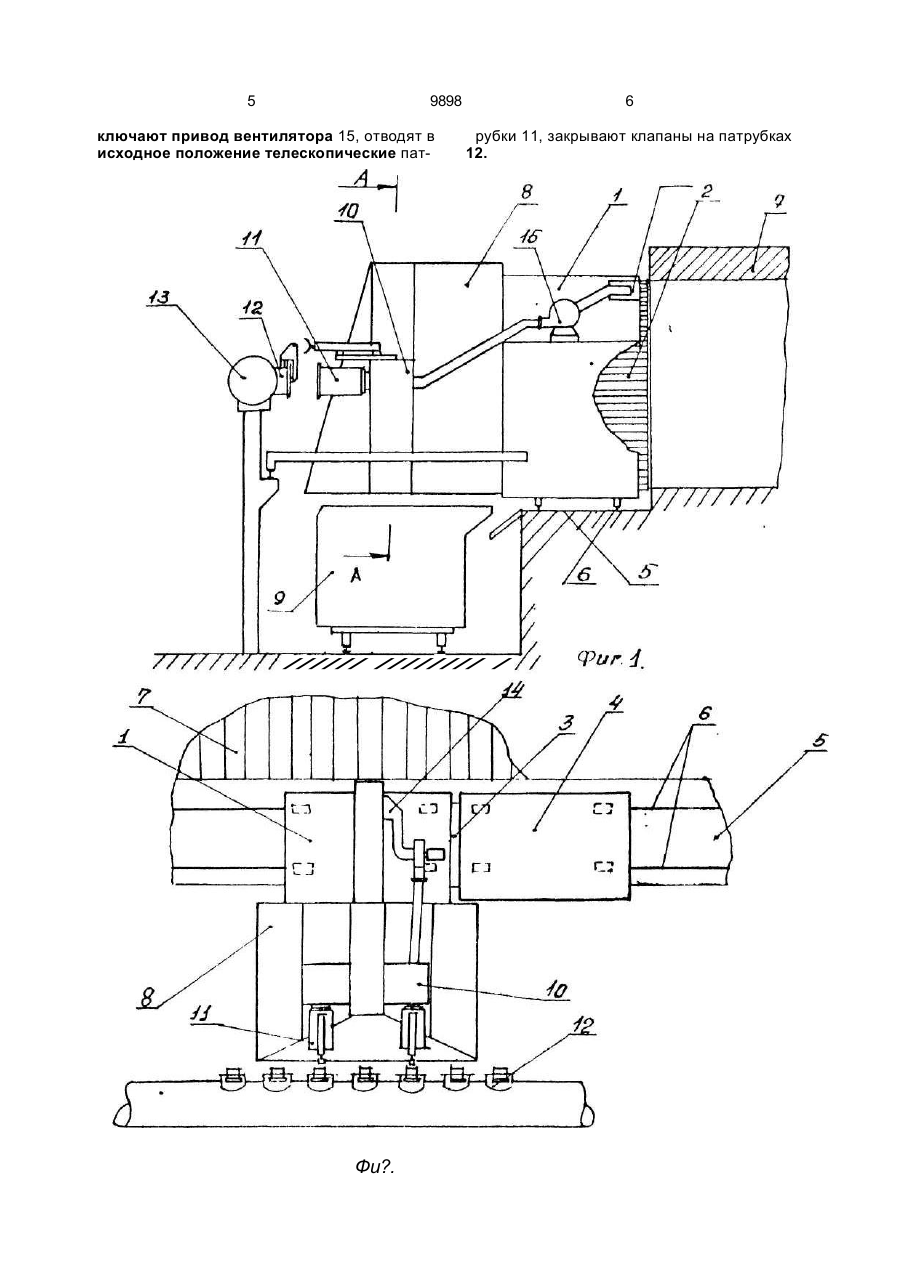

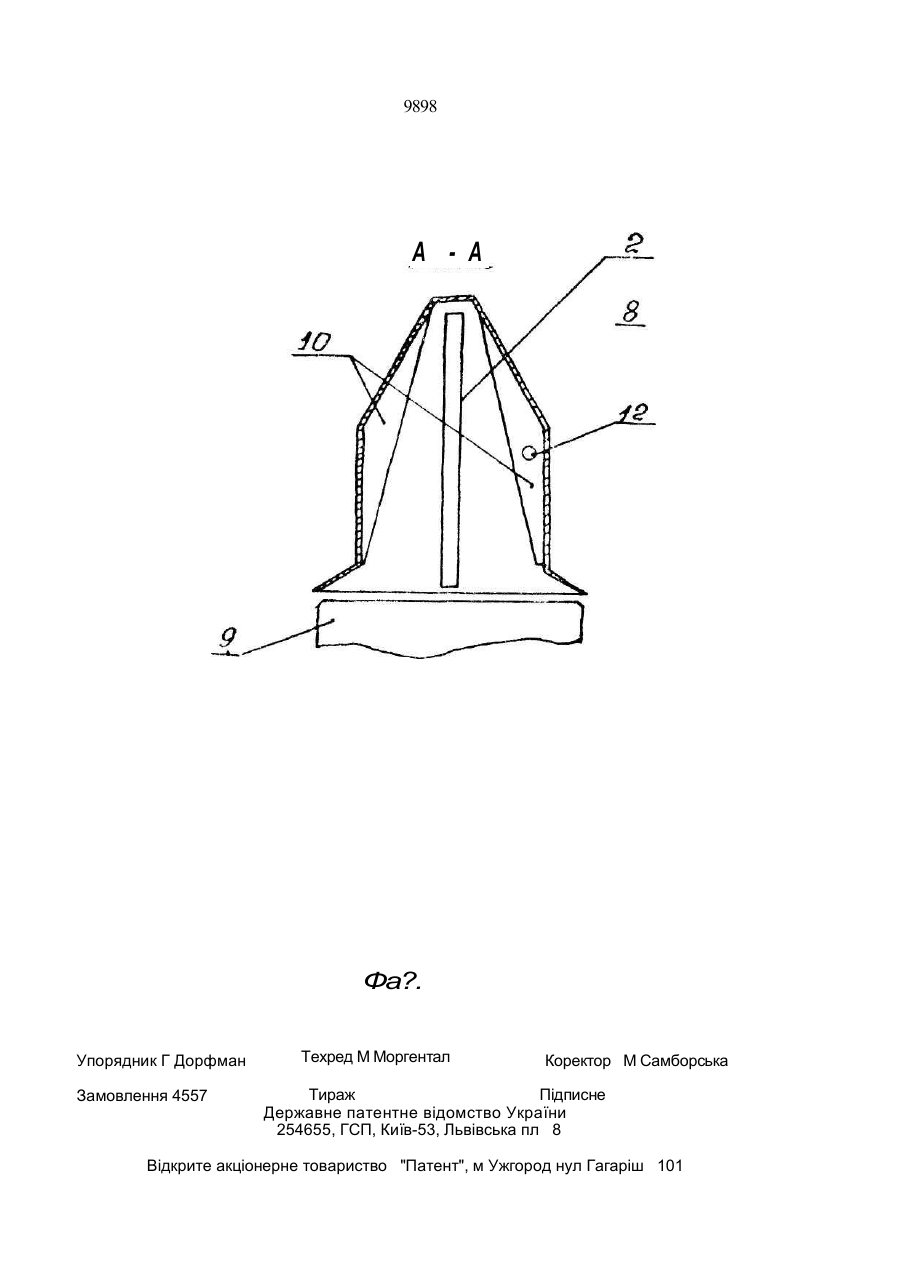

Устройство для выдачи кокса из печей коксовой батареи включающее коксонап равляющую тележку двересьемной машины пылеулавливающий зонт с газоотводящими патрубками и коллектор для отвода лылегазовых продуктов, о т л и ч а ю щ е е с я тем, что газоотводящие патрубки размещены в средней по высоте части зонта и сообщены с его полостью посредством внутренних каналов, а коксонаправляющая тележка снаб жена вентилятором, сообщеннпм го стороны всаса с зоной стыка т^пс.+ ки г печью, а со стороны нагнетания, по крайней мере, с одним из выполненных в зонте каналов С > Изобретение относится к коксохимической промышленности, в частности, к устройствам для приема кокса и отвода газов при выгрузке коксовых печей Наиболее близким по технической сущности к обьекту изобретения является устройство для выдачи кокса из печей коксовой батареи, содержащее коксонаправляющую тележку двересьемной машины пылеулавливающий зонт с газоотводящими телескопическими патрубками, установленными своей неподвижной частью горизонтально в верхней части зонта и коллектор для отвода газа в вентиляционно-очистную систему, снабженный газопрп^мными патрубками с клапанами Основным недостатком данного устройства является недостаточно полный отсос іазов образующихся в полости пылеулавливающего зонта Наблюдаются выбросы газов и пыли в окружающую среду на стыке телескопических патрубков с клапанами на стационарном коллекторе а также в верхней части стыка коксонаправляющей с печью Указанный недостаток возникает в результате активного нагрева протекающего через зонт холодного воздуха за счет контакта с раскаленным коксом По мере нагрева воздуха увеличивается сопротивление проходу пылегазовоздушного потока через телескопические патрубки на зонте и газоприемные патрубки и клапаны на стационарном коллекторе Чем больше нагревает ся отсасывающий воздушно-газовый поток тем менее эффективной становится работа устройства, в особенности на печах с боль шой высотой камеры коксования На печах ь большой высотой камеры коксования в вер хней части полости зонта создается за счег гидростатического подпора зона повышен ного давления Вследствие этого на блюда ются выбросы в окружающую среду на ел ыке 00 00 О 9898 корзины коксонаправляющей тележки с печью Кроме того, зона стыка корзины с печью находится далеко от основного потока газов и воздуха, идущего вверх от коксотушильного или коксовозного вагона к 5 телескопическим патрубкам на зонте, что существенно затрудняет эвакуацию газов выдачи из зоны, примыкающей к печам. В основу изобретения поставлена зада ча создать такое устройство для выдачи кок- 10 са из печей коксовой батареи, которое позволило бы повысить эффективность от соса пылегазовых продуктов выдачи кокса и, таким образом, сократить количество вред ных веществ. 15 Для решения этой задачи в устройстве для выдачи кокса из печей коксовой батареи, включающем коксонаправляющую тележку двересъемной машины, пылеулавливающий 20 зонт с газоотводящими патрубками и коллектор для отвода пылегазовых продуктов, согласно изобретению, газоотводящие патрубки размещены в средней по высоте части зонта и сообщены с его полостью посредст- 25 вом внутренних каналов, а коксонаправляющая тележка снабжена вентилятором, соединенным со стороны всаса с зоной стыка тележки с печью, а со стороны нагнетания, по крайней мере, с одним из 30 выполненных в зонте каналов. Сущность изобретения поясняется чертежами, где на фиг. 1 показано устройство для выдачи кокса из печей коксовой батареи, вид сбоку, мафиг. 2~ вид устройства сверху; 35 на фиг. 3 - разрез А-А фиг. 1. Устройство содержит коксонаправляю щую тележку 1 с корзиной 2, соединенную посредством сцепки 3 с двересъемной ма шиной 4. 40 Двересъемная машина 4 и коксонаправляющая тележка 1 установлены на обслуживающей площадке 5, на рельсовых путях 6, а рельсовые пути 6 проложены вдоль фронта 45 коксовых печей 7. На коксонаправляющей тележке 1 закреплен пылеулавливающий зонт 8, нависающий приемным отверстием над кокеотушильным или коксовозным вагоном 9. Зонт 8 снабжен каналами 10, выпол- 50 ненными внутри зонта по его боковым сторонам, в которых в средней части по высоте зонта встроены газоотводящие телескопические патрубки 11. Газоотводящие телескопические патрубки 11 расположены 55 против газоприемных патрубков 12, выполненных на стационарном коллекторе 13 для отвода пылегазовых продуктов, который установлен параллельно фронту коксовой батареи и соединен со стационарной вентиляционно-очистной системой. В зоне стыка корзины 2 с печью 7 в верхней части коксонаправляющей тележки 1 установлен газосборный кожух 14, с которым посредством всасывающего газопровода соединен закрепленный на коксонаправляющей тележке вентилятор 15. Со стороны нагнетания вентилятор 15 газопроводом соединен с каналом 10. Устройство работает следующим образом. При работе устройства в коллекторе 13 поддерживается разрежение за счет работы вентилятора вентиляционно-очистной системы. Клапаны патрубков 12 постоянно закрыты, за исключением тех, к которым присоединяют на время выдачи кокса при помощи газоотводящих телескопических патрубков 11 коксонаправляющую тележку 1 с зонтом 8. Поток пылегазовых продуктов, состоящий из газов, выделяющихся при выдаче кокса и воздуха, засасываемого через просвет между низом зонта 8 и коксовозным вагоном 9, отводят из зонта 8 через каналы 10 и телескопические патрубки 11. Наличие каналов 10, выполненных по сторонам от схода кокса с встроенными в них газоотводящими патрубками 11, размещенными в средней по вертикали части зонта 8, снижает температуру нагрева отсасываемого потока пылегазовых продуктов за счет сокращения поверхности и времени контакта его с выдаваемым из печи раскаленным коксом. А снижение температуры пылегазовых продуктов в патрубках 11 и 12 обеспечивает существенное уменьшение сопротивления их потоку и, следовательно, позволяет увеличить количество отсасываемых пылегазовых продуктов выдачи кокса в вентиляционно-очистную систему без дополнительных затрат на увеличение разрежения в коллекторе 13. Эффективность работы устройства достигается также за счет снижения гидростатического подпора внутри зонта 8 путем уменьшения высоты расположения газоотводящих патрубков 11. Расположение патрубков 11 посередине высоты зонта 8 сдвигает вверх точку "нуля" и, следовательно, уменьшает величину давления в верхней части зонта 8. Вентилятор 15 перекачивает скапливающиеся газы в кожухе 14, размещенном на стыке коксонаправляющей тележки 1 и печи 7. Таким образом устраняют газование в зоне стыка корзины 2 коксонаправляющей тележки 1 с печью 7, находящейся вдали от основного потока отсасываемых пылегазовых продуктов выдачи кокса. После выдачи кокса всю систему возвращают в исходное положение, для чего вы 5 9898 ключают привод вентилятора 15, отводят в исходное положение телескопические пат 6 рубки 11, закрывают клапаны на патрубках 12. ////// //////// / Фи?. 9898 A - A Фа?. Упорядник Г Дорфман Замовлення 4557 Техред М Моргентал Коректор М Самборська Тираж Підписне Державне патентне відомство України 254655, ГСП, Київ-53, Львівська пл 8 Відкрите акціонерне товариство "Патент", м Ужгород нул Гагаріш 101
