Пристрій для відведення газу при завантаженні коксових печей

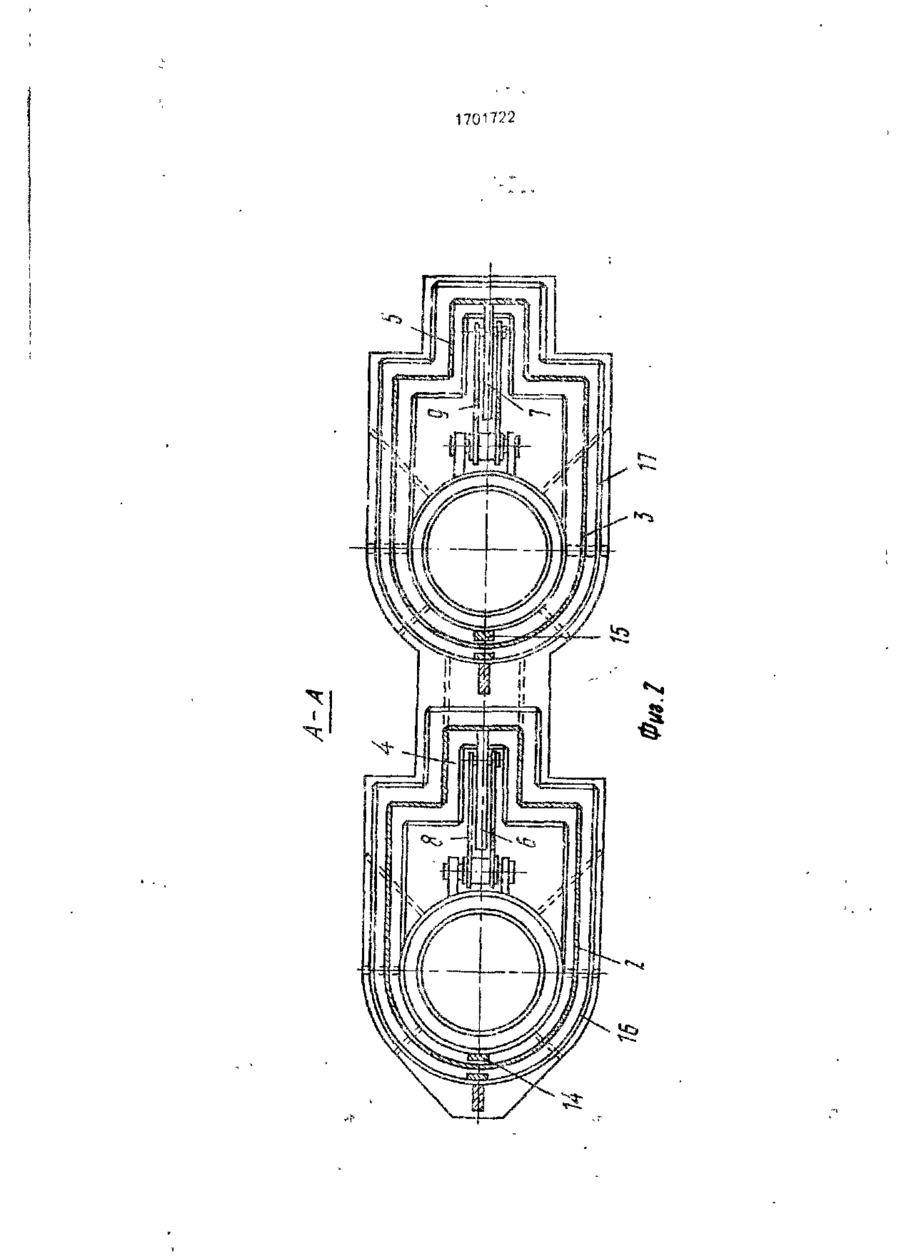

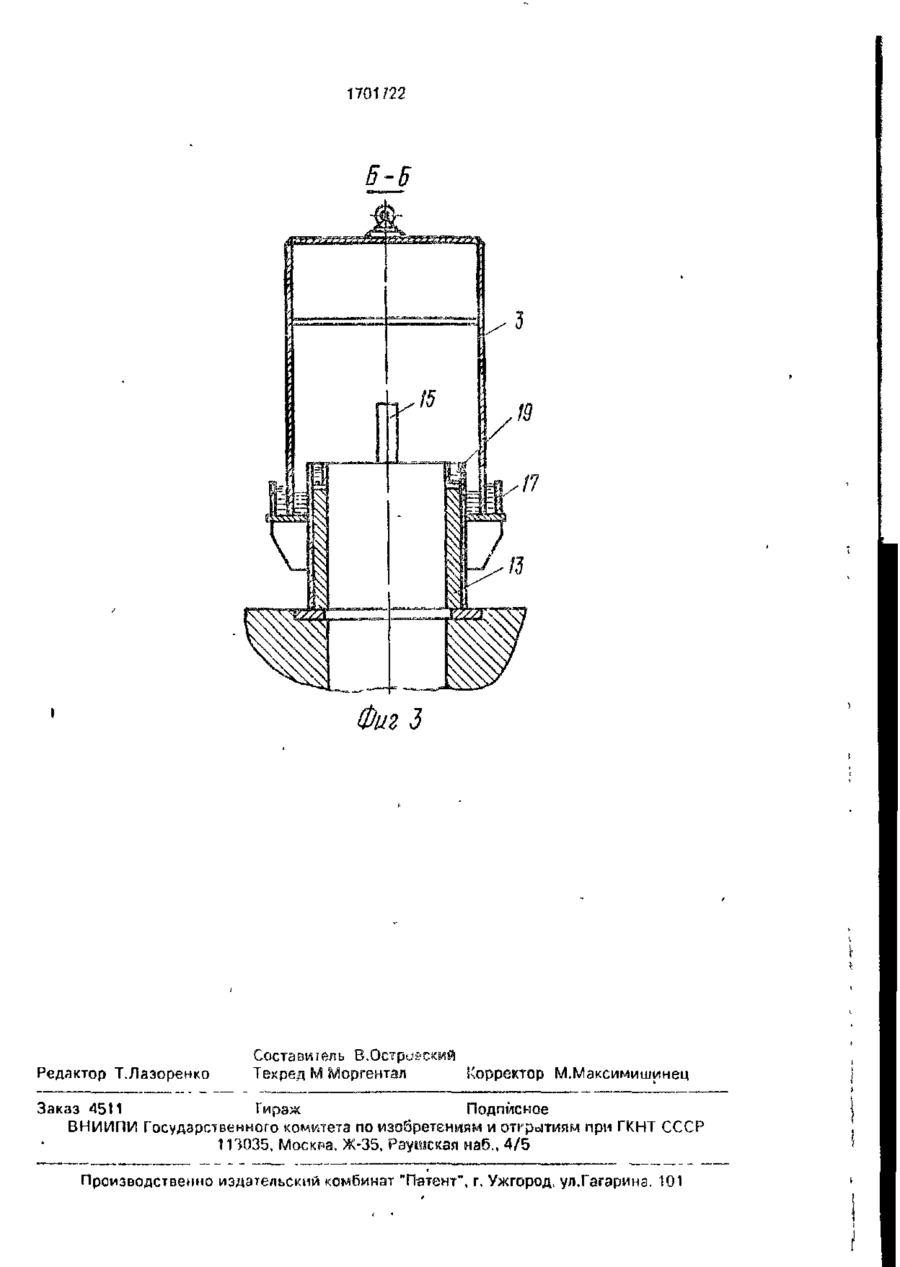

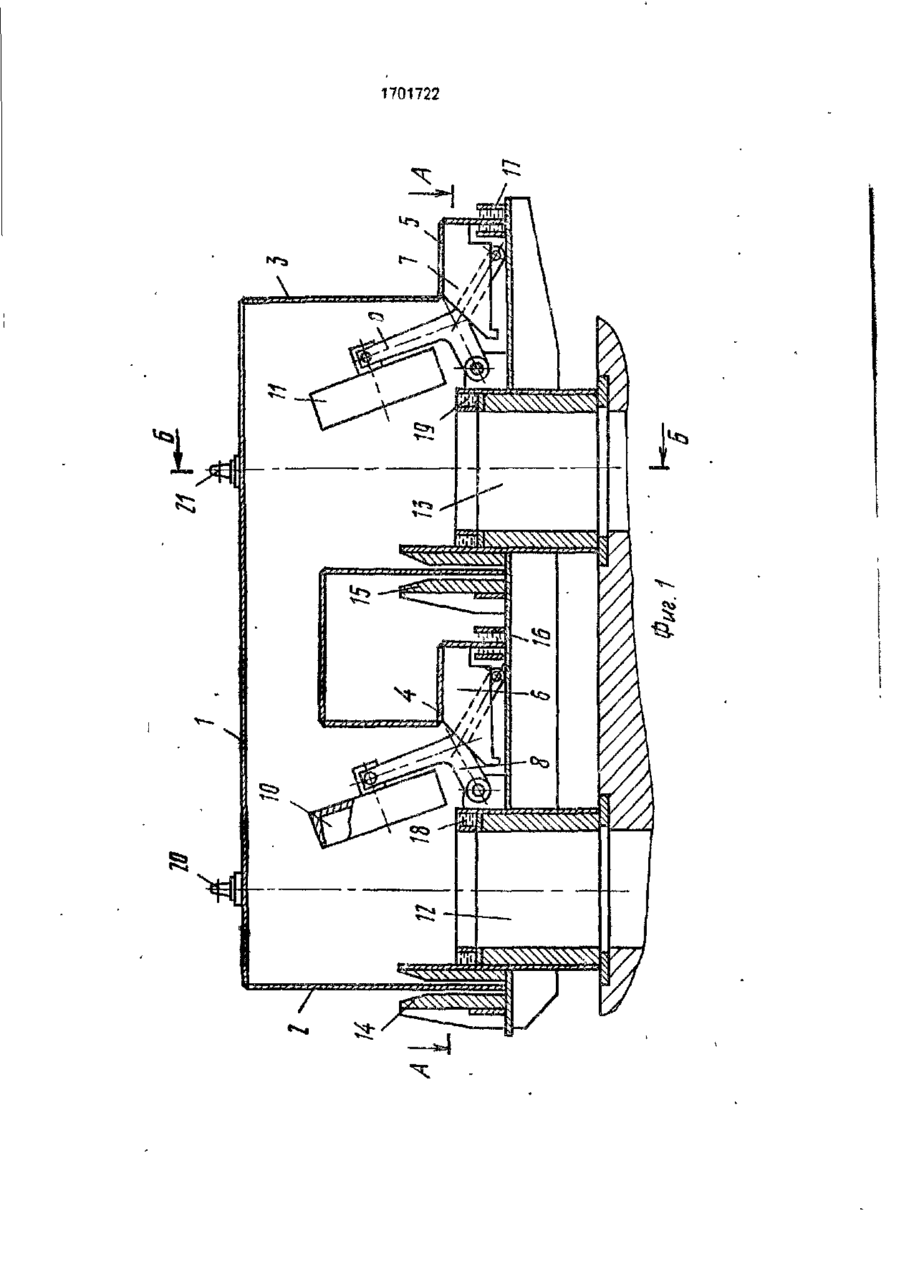

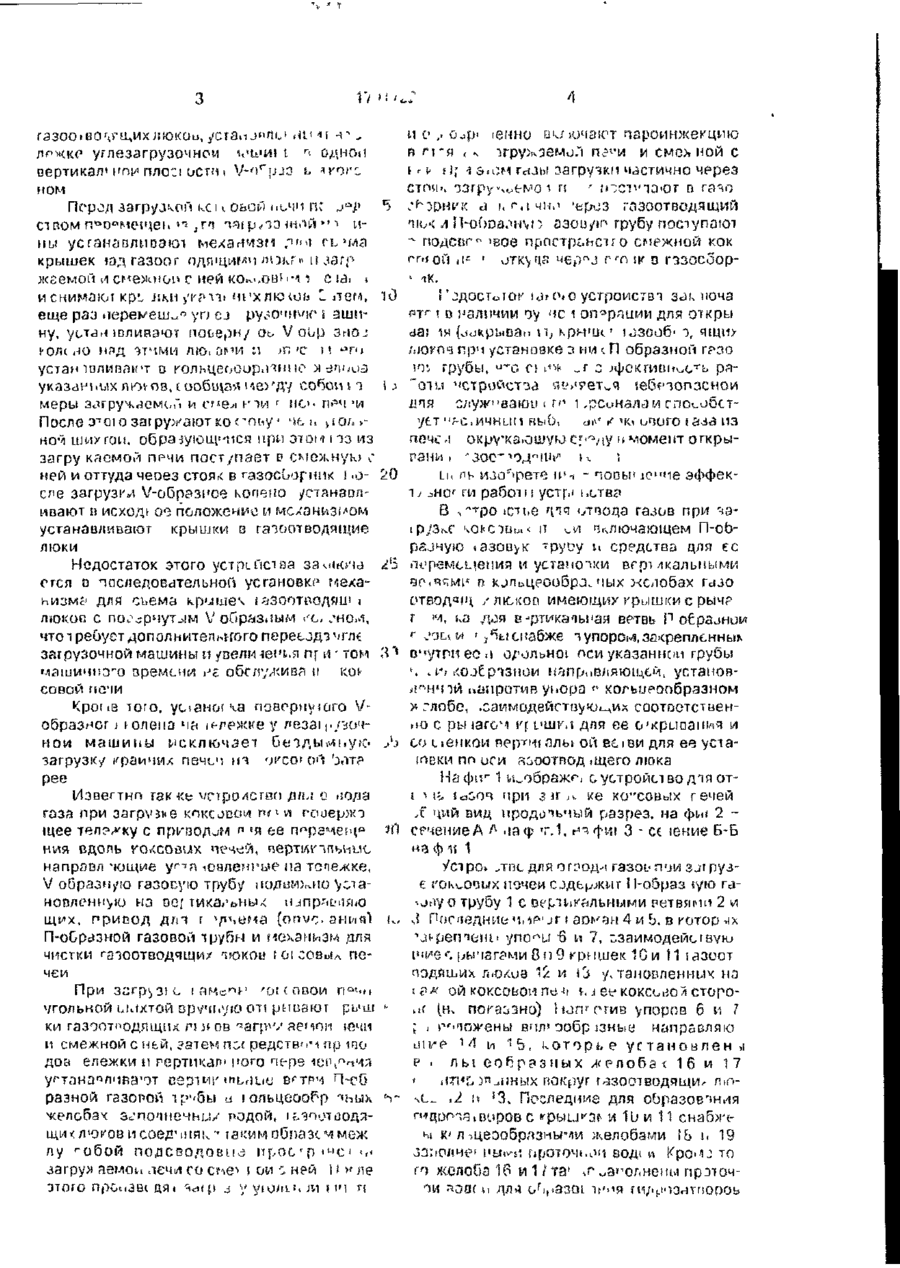

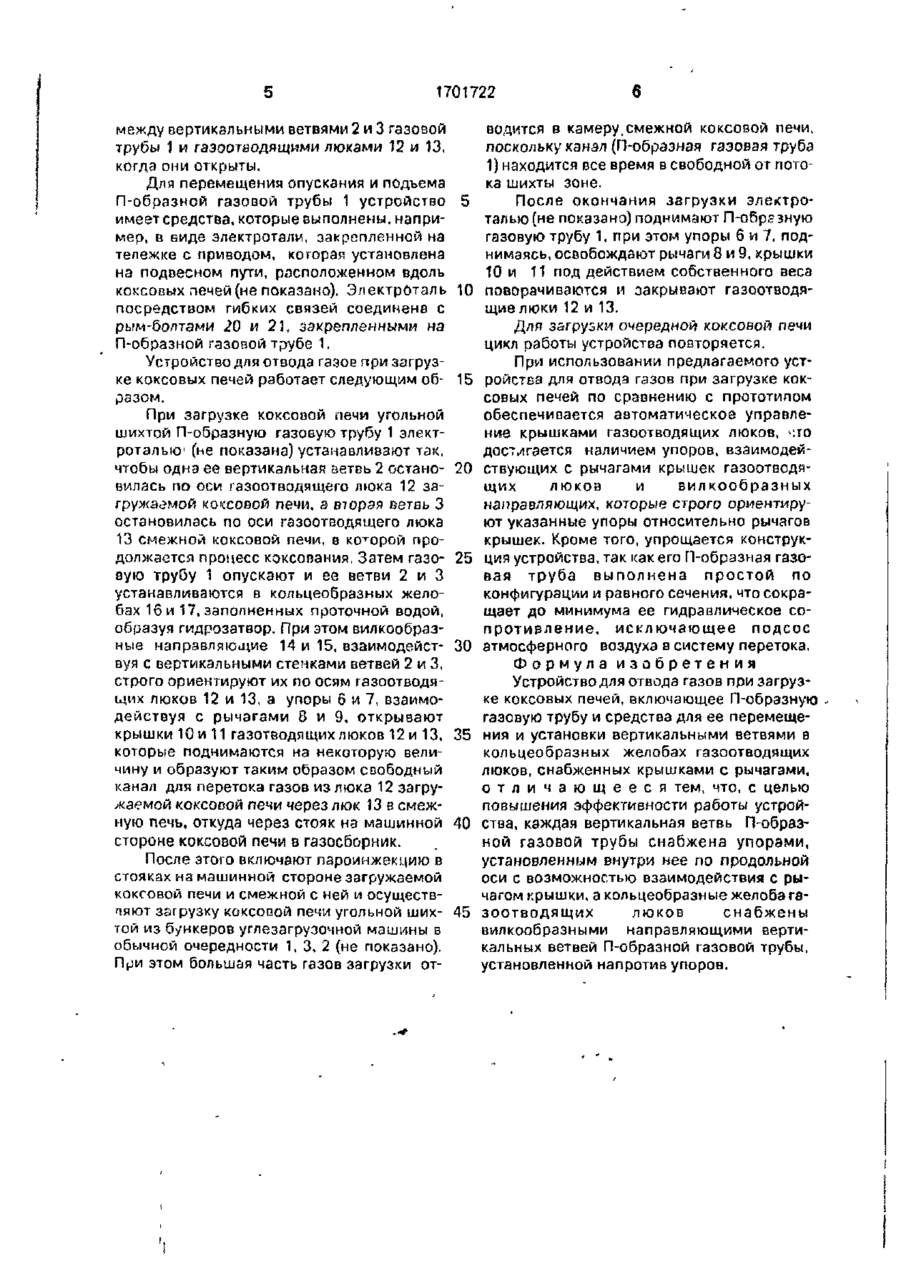

Изобретение относится к коксохимическому производству. Цель изобретения - повышение эффективности работы. Устройство содержит Л-образную газовую трубу, каждая вертикальная ветвь которой снабжена упором, установленным внутри нее по продольной оси трубы, и взаимодействующим с рычагом крышки газоотводящего люка для еэ открывания, Против упора установлена вилкообразная направляющая, которая взаимодействует со стенкой вертикальной ветви для установки ее по осям газоотводящих люков. Последние в верхней части имеют кольцеобразные желоба с водой для гидрозатвора крышек, а в средней части - для гидрозатвора с вертикальными ветвями П-образной газовой трубы. Для перемещения, опускания и подъема указанной газовой трубы устройство имеет средства, закрепленные на тележке с приводом, установленные на подвесном пути. 3 ил. Изобретение относится к оборудованию коксовых печей, в частности, к устройствам для отвода газа во время загрузки коксовых печей угольной шихтой. В процессе загрузки угольной шихты в камере коксовой печи образуются загрузочные газы, которые необходимо отсасывать и очищать, так как они вредны не только для обслуживающего персонала, но и для окружающей среды. В коксохимической промышленности используются ряд способов бездымной загрузки коксовых печей, но наиболее эффективным из известных способов является инжекционньїй способ бездымной загрузки коксовых печей, так как он прост, надежен и может быть использован на действующих коксохимических заводах. Способ этот основан на подключении коксовых печей к га зосборнику во время загрузки и применении паро- или гидроинжекции в стояках коксовы х печей с целью поддержания разрежения, достаточного для отсоса в газосборники всех образующихся газов загрузки. Известно устройство для отвода газов при загрузке коксовых печей, которое установлено на углезагрузочной машине для обслуживания коксовой батареи. Устройство это включает повернутое V-образное колено ДЛИ перетока газов, подвижно установленное в вертикальных направляющих, закрепленных на тележке углезэгрузачной машины, привод опускания и подъема V-образного колена для установки его в кольцеобразных желобах газоотводящих люков загружаемой и смежной с ней коксовых печах и мехнизм для сьема (установки) крышек (21)4759425/26 (22)20.11.89 (46)30.12.91. ВІОЛ. №43 (•71) Авдоевский коксохимический завод им.50-летия СССР (72) 3.В.Островский, Г.А.Власов, ВТЛередерий и Н.С.Недосекин (53)662.741 (038.8) з Лґ'ЧКО уГЛезагруЗОЧНОИ VU'HI І » с ,. Ojp« іенно вк/іочзют пароинжекцию Г СІ BOM П^О^МрІЦеЬ **Ї ,ГП ЧЗір,10 ЖЛЙ " і НЫ усганавлмоаюі механизм Л"*і rL »мя крышек іадгазоог одпщиглч тзкГі- і! лагр жгемой и смежное с ней КО.-.ОНЬ'І і є іа» * еще раз иерекеш^," уп ej py^o'umr s эшину, услан юливают поьерн/ Ot. V oup 3HOJ ЮЛ( JO НЛД ЭТЧМИ ЛІО. ЙМИ І1 >ҐЇ 'С П ^Г'і И CMGX НОЙ С v*^3PHfK d l . c . H H . » 'ЄрОЗ ГЯ30ОТВОДЯЩИЙ ЧІО80Є npOCTpuhCirO СГЇЄЖНОЙ КОК ^ т н о ґ ь к ' ОТК\ГІЙ «ep^j Г Ґ П (к о гззосоор И И СНИМаКЛ KpL JSMi j ' i ' f M i f ю/. >ytT ?-C.H4HL!ri Rfctb, глобе, .оаммодейстцую^их соотоетстьенКропе того, уоаног іа поворнуюго Vио с ры іагом іт ї.'шкл для ее о'крыпап^я и образног j юлепа ча if-лежке у лезаір/ио'їсо сі емкой вертиі ппы ой веіви ДЛЯ ее устан ои машины пекл юм а еі 6 є і д ьі ^ і, у -о ювки по оси аіоотвод .щего люка загрузк/ крайних печем m оссоюи (з,гг? рее ї-іафї!1-1 и^ображг, с устройство дія отИзвегтнп гзк-кь vctpcMCrao рпл о гзола і М ^ іа^ОЧ П Р И З Я А КЄ КО"СОВь!Х Г ЄЧЄЙ газа при загрузке коксовой гч^я гоиержт л чий вид продопьчый разрез, на фы 2 СРчениеА Л .іаф 'Г.1, н^фиі 3 - ct іекие Б-Б ЩЄЄ ТЄЛ?АКУ С Пр^аОДиМ п 'Я Є ид ф ш 1 Hvia вдоль VO.
