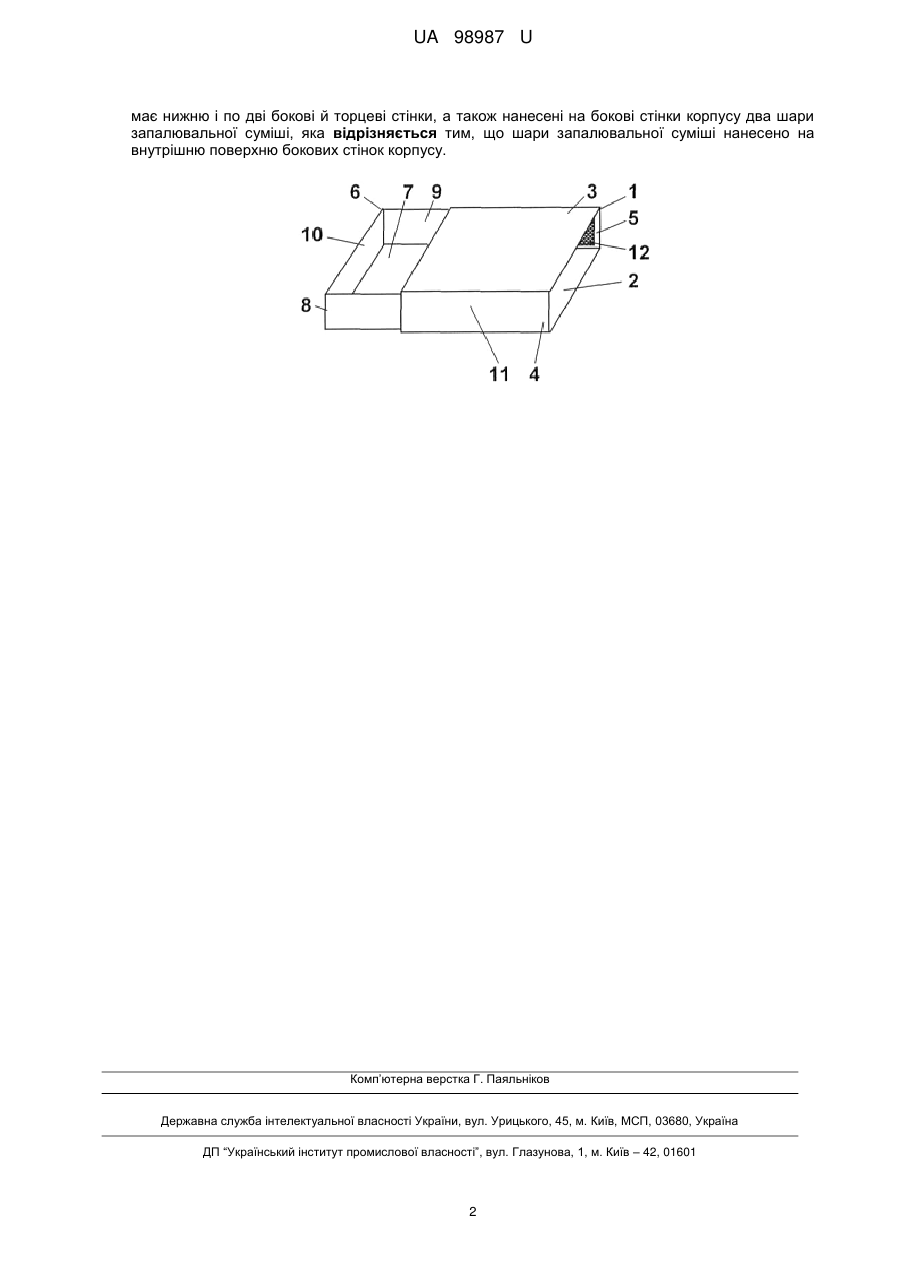

Коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на бокові стінки корпусу два шари запалювальної суміші, яка відрізняється тим, що шари запалювальної суміші нанесено на внутрішню поверхню бокових стінок корпусу.

Текст

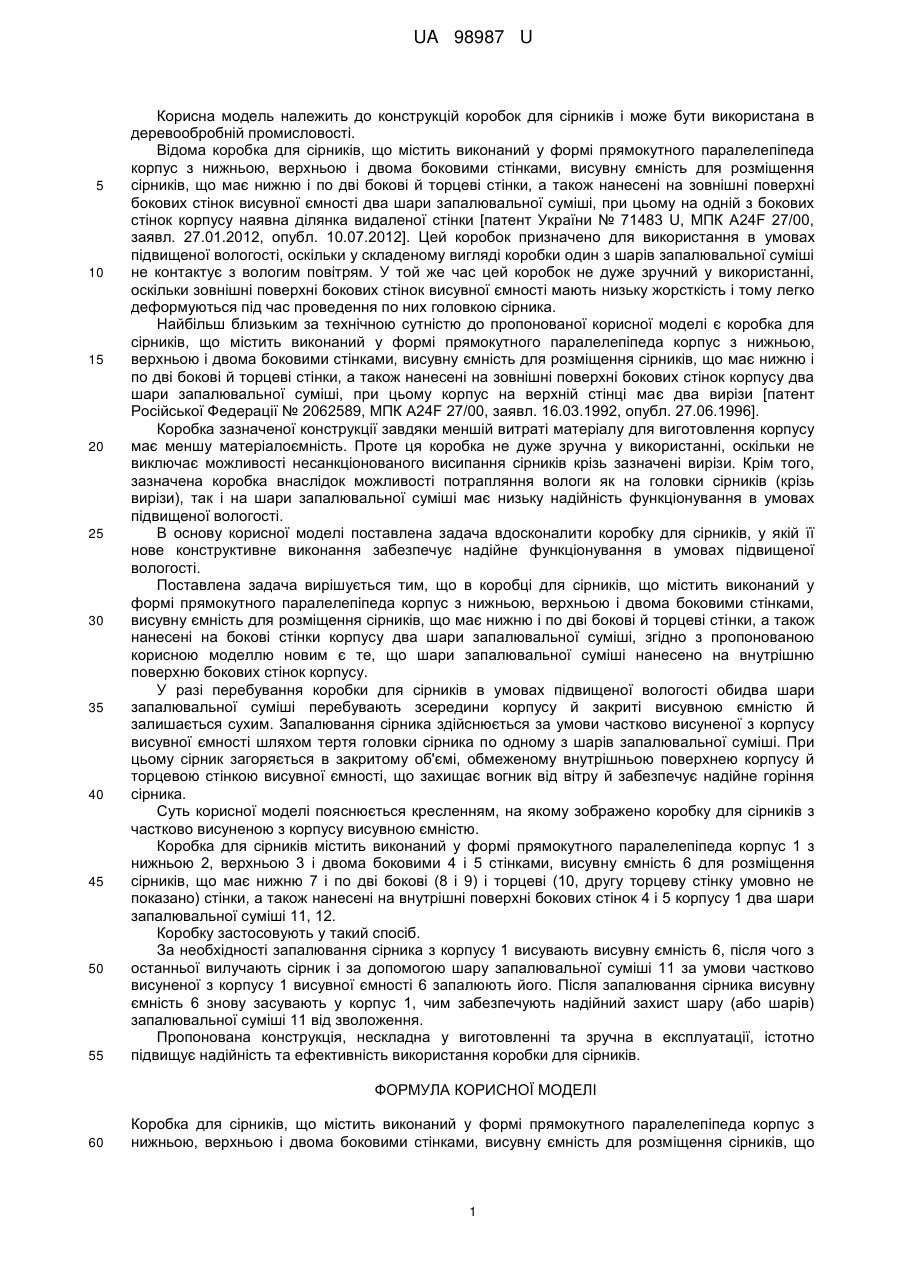

Реферат: UA 98987 U UA 98987 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій коробок для сірників і може бути використана в деревообробній промисловості. Відома коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на зовнішні поверхні бокових стінок висувної ємності два шари запалювальної суміші, при цьому на одній з бокових стінок корпусу наявна ділянка видаленої стінки [патент України № 71483 U, МПК A24F 27/00, заявл. 27.01.2012, опубл. 10.07.2012]. Цей коробок призначено для використання в умовах підвищеної вологості, оскільки у складеному вигляді коробки один з шарів запалювальної суміші не контактує з вологим повітрям. У той же час цей коробок не дуже зручний у використанні, оскільки зовнішні поверхні бокових стінок висувної ємності мають низьку жорсткість і тому легко деформуються під час проведення по них головкою сірника. Найбільш близьким за технічною сутністю до пропонованої корисної моделі є коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на зовнішні поверхні бокових стінок корпусу два шари запалювальної суміші, при цьому корпус на верхній стінці має два вирізи [патент Російської Федерації № 2062589, МПК A24F 27/00, заявл. 16.03.1992, опубл. 27.06.1996]. Коробка зазначеної конструкції завдяки меншій витраті матеріалу для виготовлення корпусу має меншу матеріалоємність. Проте ця коробка не дуже зручна у використанні, оскільки не виключає можливості несанкціонованого висипання сірників крізь зазначені вирізи. Крім того, зазначена коробка внаслідок можливості потрапляння вологи як на головки сірників (крізь вирізи), так і на шари запалювальної суміші має низьку надійність функціонування в умовах підвищеної вологості. В основу корисної моделі поставлена задача вдосконалити коробку для сірників, у якій її нове конструктивне виконання забезпечує надійне функціонування в умовах підвищеної вологості. Поставлена задача вирішується тим, що в коробці для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на бокові стінки корпусу два шари запалювальної суміші, згідно з пропонованою корисною моделлю новим є те, що шари запалювальної суміші нанесено на внутрішню поверхню бокових стінок корпусу. У разі перебування коробки для сірників в умовах підвищеної вологості обидва шари запалювальної суміші перебувають зсередини корпусу й закриті висувною ємністю й залишається сухим. Запалювання сірника здійснюється за умови частково висуненої з корпусу висувної ємності шляхом тертя головки сірника по одному з шарів запалювальної суміші. При цьому сірник загоряється в закритому об'ємі, обмеженому внутрішньою поверхнею корпусу й торцевою стінкою висувної ємності, що захищає вогник від вітру й забезпечує надійне горіння сірника. Суть корисної моделі пояснюється кресленням, на якому зображено коробку для сірників з частково висуненою з корпусу висувною ємністю. Коробка для сірників містить виконаний у формі прямокутного паралелепіпеда корпус 1 з нижньою 2, верхньою 3 і двома боковими 4 і 5 стінками, висувну ємність 6 для розміщення сірників, що має нижню 7 і по дві бокові (8 і 9) і торцеві (10, другу торцеву стінку умовно не показано) стінки, а також нанесені на внутрішні поверхні бокових стінок 4 і 5 корпусу 1 два шари запалювальної суміші 11, 12. Коробку застосовують у такий спосіб. За необхідності запалювання сірника з корпусу 1 висувають висувну ємність 6, після чого з останньої вилучають сірник і за допомогою шару запалювальної суміші 11 за умови частково висуненої з корпусу 1 висувної ємності 6 запалюють його. Після запалювання сірника висувну ємність 6 знову засувають у корпус 1, чим забезпечують надійний захист шару (або шарів) запалювальної суміші 11 від зволоження. Пропонована конструкція, нескладна у виготовленні та зручна в експлуатації, істотно підвищує надійність та ефективність використання коробки для сірників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що 1 UA 98987 U має нижню і по дві бокові й торцеві стінки, а також нанесені на бокові стінки корпусу два шари запалювальної суміші, яка відрізняється тим, що шари запалювальної суміші нанесено на внутрішню поверхню бокових стінок корпусу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Mikulionok Ihor Olehovych, Tryvailo Mykhailo Semenovych

Автори російською

Микуленок Игорь Олегович, Тривайло Михаил Семенович

МПК / Мітки

МПК: A24F 27/00

Мітки: коробка, сирників
