Металевий циліндр кононенка-рожка для охолодження зубів при їх препаруванні під коронки

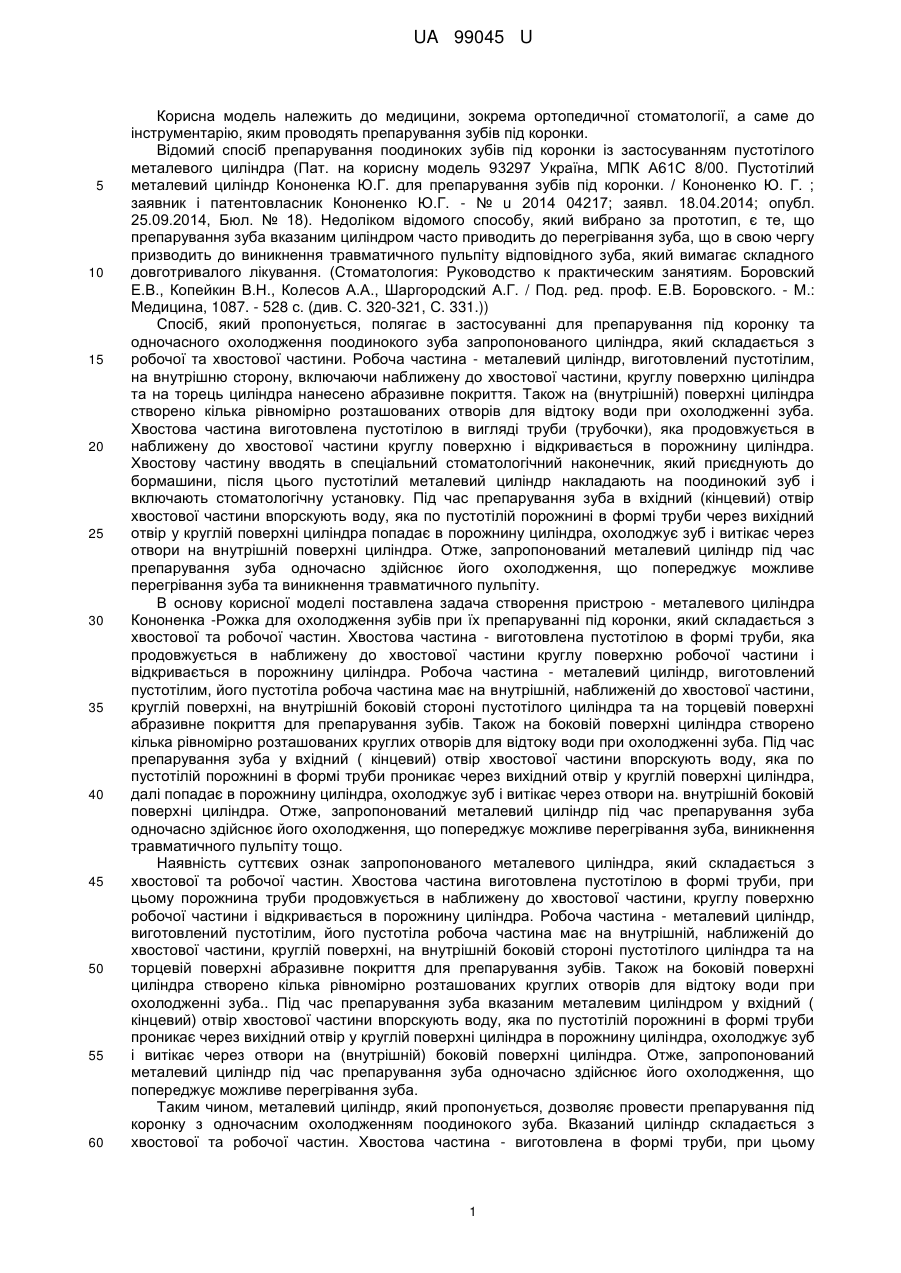

Реферат: UA 99045 U UA 99045 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема ортопедичної стоматології, а саме до інструментарію, яким проводять препарування зубів під коронки. Відомий спосіб препарування поодиноких зубів під коронки із застосуванням пустотілого металевого циліндра (Пат. на корисну модель 93297 Україна, МПК А61С 8/00. Пустотілий металевий циліндр Кононенка Ю.Г. для препарування зубів під коронки. / Кононенко Ю. Г. ; заявник і патентовласник Кононенко Ю.Г. - № u 2014 04217; заявл. 18.04.2014; опубл. 25.09.2014, Бюл. № 18). Недоліком відомого способу, який вибрано за прототип, є те, що препарування зуба вказаним циліндром часто приводить до перегрівання зуба, що в свою чергу призводить до виникнення травматичного пульпіту відповідного зуба, який вимагає складного довготривалого лікування. (Стоматология: Руководство к практическим занятиям. Боровский Е.В., Копейкин В.Н., Колесов А.А., Шаргородский А.Г. / Под. ред. проф. Е.В. Боровского. - М.: Медицина, 1087. - 528 с. (див. С. 320-321, С. 331.)) Спосіб, який пропонується, полягає в застосуванні для препарування під коронку та одночасного охолодження поодинокого зуба запропонованого циліндра, який складається з робочої та хвостової частини. Робоча частина - металевий циліндр, виготовлений пустотілим, на внутрішню сторону, включаючи наближену до хвостової частини, круглу поверхню циліндра та на торець циліндра нанесено абразивне покриття. Також на (внутрішній) поверхні циліндра створено кілька рівномірно розташованих отворів для відтоку води при охолодженні зуба. Хвостова частина виготовлена пустотілою в вигляді труби (трубочки), яка продовжується в наближену до хвостової частини круглу поверхню і відкривається в порожнину циліндра. Хвостову частину вводять в спеціальний стоматологічний наконечник, який приєднують до бормашини, після цього пустотілий металевий циліндр накладають на поодинокий зуб і включають стоматологічну установку. Під час препарування зуба в вхідний (кінцевий) отвір хвостової частини впорскують воду, яка по пустотілій порожнині в формі труби через вихідний отвір у круглій поверхні циліндра попадає в порожнину циліндра, охолоджує зуб і витікає через отвори на внутрішній поверхні циліндра. Отже, запропонований металевий циліндр під час препарування зуба одночасно здійснює його охолодження, що попереджує можливе перегрівання зуба та виникнення травматичного пульпіту. В основу корисної моделі поставлена задача створення пристрою - металевого циліндра Кононенка -Рожка для охолодження зубів при їх препаруванні під коронки, який складається з хвостової та робочої частин. Хвостова частина - виготовлена пустотілою в формі труби, яка продовжується в наближену до хвостової частини круглу поверхню робочої частини і відкривається в порожнину циліндра. Робоча частина - металевий циліндр, виготовлений пустотілим, його пустотіла робоча частина має на внутрішній, наближеній до хвостової частини, круглій поверхні, на внутрішній боковій стороні пустотілого циліндра та на торцевій поверхні абразивне покриття для препарування зубів. Також на боковій поверхні циліндра створено кілька рівномірно розташованих круглих отворів для відтоку води при охолодженні зуба. Під час препарування зуба у вхідний ( кінцевий) отвір хвостової частини впорскують воду, яка по пустотілій порожнині в формі труби проникає через вихідний отвір у круглій поверхні циліндра, далі попадає в порожнину циліндра, охолоджує зуб і витікає через отвори на. внутрішній боковій поверхні циліндра. Отже, запропонований металевий циліндр під час препарування зуба одночасно здійснює його охолодження, що попереджує можливе перегрівання зуба, виникнення травматичного пульпіту тощо. Наявність суттєвих ознак запропонованого металевого циліндра, який складається з хвостової та робочої частин. Хвостова частина виготовлена пустотілою в формі труби, при цьому порожнина труби продовжується в наближену до хвостової частини, круглу поверхню робочої частини і відкривається в порожнину циліндра. Робоча частина - металевий циліндр, виготовлений пустотілим, його пустотіла робоча частина має на внутрішній, наближеній до хвостової частини, круглій поверхні, на внутрішній боковій стороні пустотілого циліндра та на торцевій поверхні абразивне покриття для препарування зубів. Також на боковій поверхні циліндра створено кілька рівномірно розташованих круглих отворів для відтоку води при охолодженні зуба.. Під час препарування зуба вказаним металевим циліндром у вхідний ( кінцевий) отвір хвостової частини впорскують воду, яка по пустотілій порожнині в формі труби проникає через вихідний отвір у круглій поверхні циліндра в порожнину циліндра, охолоджує зуб і витікає через отвори на (внутрішній) боковій поверхні циліндра. Отже, запропонований металевий циліндр під час препарування зуба одночасно здійснює його охолодження, що попереджує можливе перегрівання зуба. Таким чином, металевий циліндр, який пропонується, дозволяє провести препарування під коронку з одночасним охолодженням поодинокого зуба. Вказаний циліндр складається з хвостової та робочої частин. Хвостова частина - виготовлена в формі труби, при цьому 1 UA 99045 U 5 10 порожнина труби продовжується в наближену до хвостової частини, круглу поверхню робочої частини і відкривається в порожнину циліндра. Робоча частина - металевий циліндр, виготовлений пустотілим, має на внутрішній, наближеній до хвостової частини, круглій поверхні, на внутрішній боковій стороні пустотілого циліндра та на торцевій поверхні абразивне покриття для препарування зубів. Також на боковій поверхні циліндра створено кілька рівномірно розташованих круглих отворів. Під час препарування зуба вказаний металевий циліндр просовують до шийки зуба, одночасно у вхідний (кінцевий) отвір хвостової частини впорскують воду, яка по її пустотілій порожнині (в формі труби) проникає через вихідний отвір у круглій поверхні циліндра в порожнину циліндра, охолоджує зуб і витікає через отвори на (внутрішній) боковій поверхні циліндра і, таким чином, під час препарування зуба одночасно здійснюється його охолодження, що попереджує можливе перегрівання зуба та виникнення травматичного пульпіту і інших ускладнень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Металевий циліндр для охолодження зубів під час їх препарування під коронки, що складається з робочої та хвостової частин, його пустотіла циліндрична робоча частина має на внутрішній та торцевій стороні циліндра абразивне покриття, який відрізняється тим, що хвостова частина виготовлена в формі пустотілої труби, причому порожнина труби продовжується в бік хвостової частини, що відкривається в порожнину циліндра, також на боковій поверхні вказаного циліндра створено кілька рівномірно розташованих круглих отворів, що забезпечує під час препарування одночасне охолодження зуба шляхом впорскування води у вхідний отвір хвостової частини, вода по її пустотілій порожнині в формі труби проникає через вихідний отвір у круглій поверхні циліндра в порожнину циліндра, охолоджує зуб і витікає через отвори на боковій поверхні циліндра. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
