Малопомітний комплекс повітряного спостереження

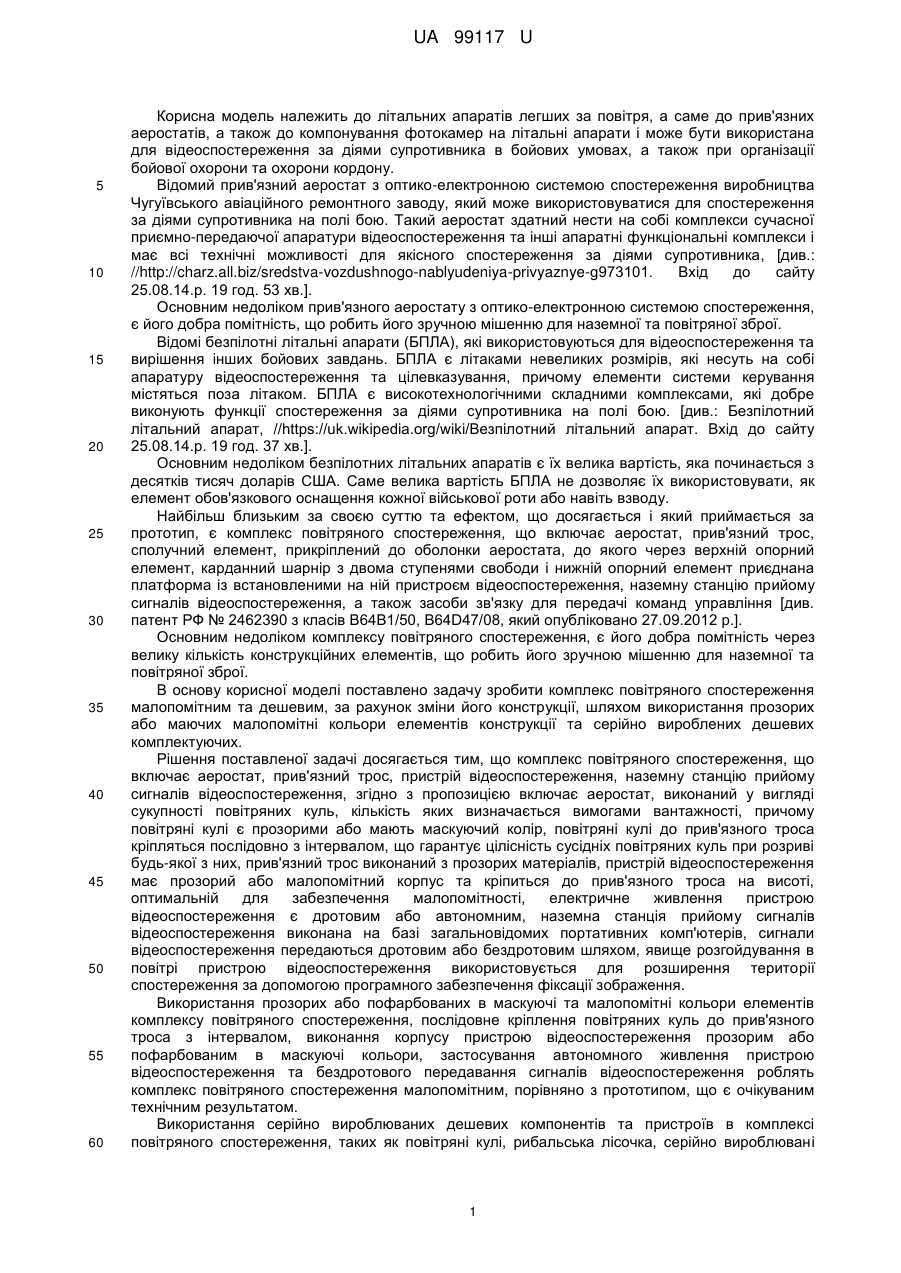

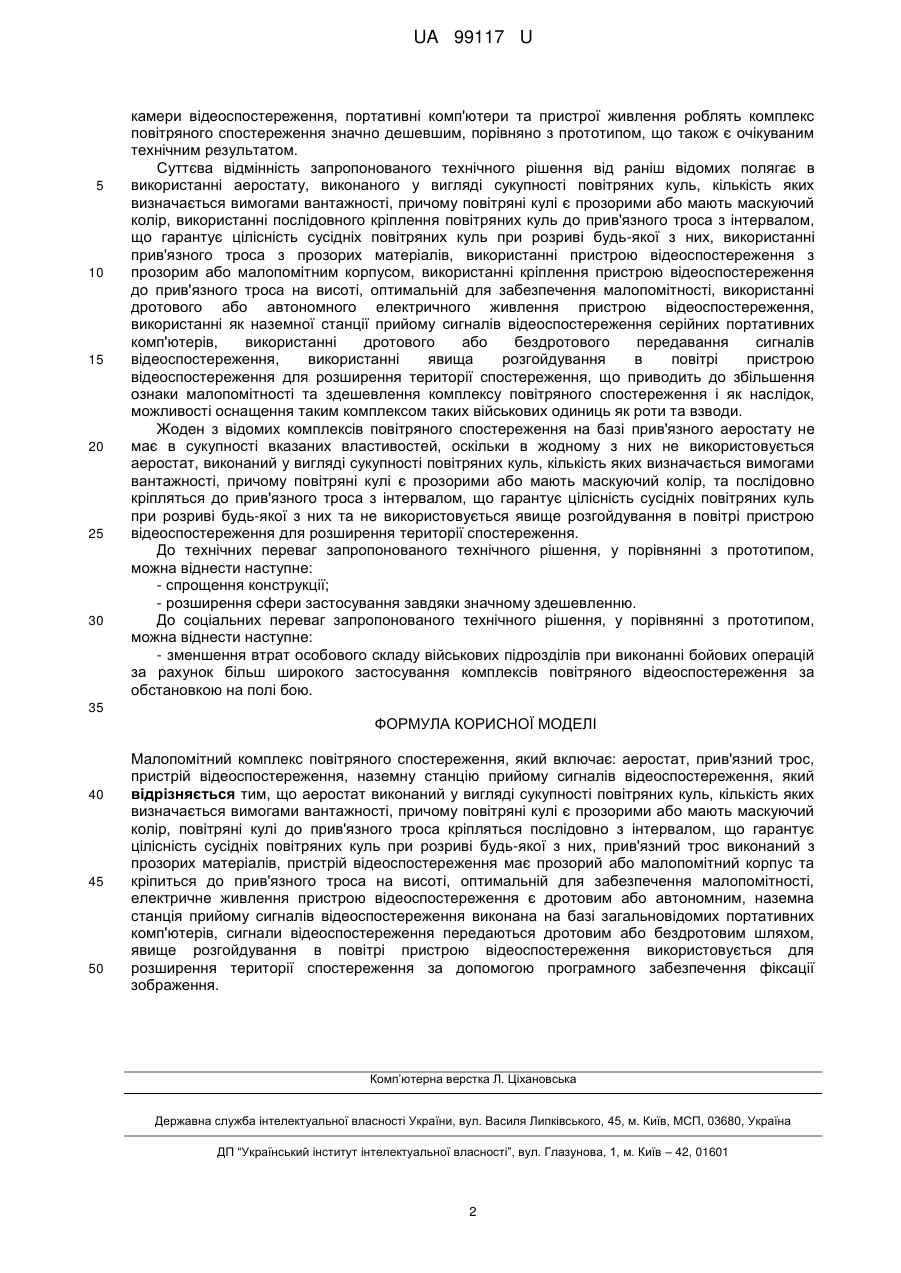

Реферат: UA 99117 U UA 99117 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до літальних апаратів легших за повітря, а саме до прив'язних аеростатів, а також до компонування фотокамер на літальні апарати і може бути використана для відеоспостереження за діями супротивника в бойових умовах, а також при організації бойової охорони та охорони кордону. Відомий прив'язний аеростат з оптико-електронною системою спостереження виробництва Чугуївського авіаційного ремонтного заводу, який може використовуватися для спостереження за діями супротивника на полі бою. Такий аеростат здатний нести на собі комплекси сучасної приємно-передаючої апаратури відеоспостереження та інші апаратні функціональні комплекси і має всі технічні можливості для якісного спостереження за діями супротивника, [див.: //http://charz.all.biz/sredstva-vozdushnogo-nablyudeniya-privyaznye-g973101. Вхід до сайту 25.08.14.р. 19 год. 53 хв.]. Основним недоліком прив'язного аеростату з оптико-електронною системою спостереження, є його добра помітність, що робить його зручною мішенню для наземної та повітряної зброї. Відомі безпілотні літальні апарати (БПЛА), які використовуються для відеоспостереження та вирішення інших бойових завдань. БПЛА є літаками невеликих розмірів, які несуть на собі апаратуру відеоспостереження та цілевказування, причому елементи системи керування містяться поза літаком. БПЛА є високотехнологічними складними комплексами, які добре виконують функції спостереження за діями супротивника на полі бою. [див.: Безпілотний літальний апарат, //https://uk.wikipedia.org/wiki/Beзпілотний літальний апарат. Вхід до сайту 25.08.14.р. 19 год. 37 хв.]. Основним недоліком безпілотних літальних апаратів є їх велика вартість, яка починається з десятків тисяч доларів США. Саме велика вартість БПЛА не дозволяє їх використовувати, як елемент обов'язкового оснащення кожної військової роти або навіть взводу. Найбільш близьким за своєю суттю та ефектом, що досягається і який приймається за прототип, є комплекс повітряного спостереження, що включає аеростат, прив'язний трос, сполучний елемент, прикріплений до оболонки аеростата, до якого через верхній опорний елемент, карданний шарнір з двома ступенями свободи і нижній опорний елемент приєднана платформа із встановленими на ній пристроєм відеоспостереження, наземну станцію прийому сигналів відеоспостереження, а також засоби зв'язку для передачі команд управління [див. патент РФ № 2462390 з класів В64В1/50, B64D47/08, який опубліковано 27.09.2012 p.]. Основним недоліком комплексу повітряного спостереження, є його добра помітність через велику кількість конструкційних елементів, що робить його зручною мішенню для наземної та повітряної зброї. В основу корисної моделі поставлено задачу зробити комплекс повітряного спостереження малопомітним та дешевим, за рахунок зміни його конструкції, шляхом використання прозорих або маючих малопомітні кольори елементів конструкції та серійно вироблених дешевих комплектуючих. Рішення поставленої задачі досягається тим, що комплекс повітряного спостереження, що включає аеростат, прив'язний трос, пристрій відеоспостереження, наземну станцію прийому сигналів відеоспостереження, згідно з пропозицією включає аеростат, виконаний у вигляді сукупності повітряних куль, кількість яких визначається вимогами вантажності, причому повітряні кулі є прозорими або мають маскуючий колір, повітряні кулі до прив'язного троса кріпляться послідовно з інтервалом, що гарантує цілісність сусідніх повітряних куль при розриві будь-якої з них, прив'язний трос виконаний з прозорих матеріалів, пристрій відеоспостереження має прозорий або малопомітний корпус та кріпиться до прив'язного троса на висоті, оптимальній для забезпечення малопомітності, електричне живлення пристрою відеоспостереження є дротовим або автономним, наземна станція прийому сигналів відеоспостереження виконана на базі загальновідомих портативних комп'ютерів, сигнали відеоспостереження передаються дротовим або бездротовим шляхом, явище розгойдування в повітрі пристрою відеоспостереження використовується для розширення території спостереження за допомогою програмного забезпечення фіксації зображення. Використання прозорих або пофарбованих в маскуючі та малопомітні кольори елементів комплексу повітряного спостереження, послідовне кріплення повітряних куль до прив'язного троса з інтервалом, виконання корпусу пристрою відеоспостереження прозорим або пофарбованим в маскуючі кольори, застосування автономного живлення пристрою відеоспостереження та бездротового передавання сигналів відеоспостереження роблять комплекс повітряного спостереження малопомітним, порівняно з прототипом, що є очікуваним технічним результатом. Використання серійно вироблюваних дешевих компонентів та пристроїв в комплексі повітряного спостереження, таких як повітряні кулі, рибальська лісочка, серійно вироблювані 1 UA 99117 U 5 10 15 20 25 30 камери відеоспостереження, портативні комп'ютери та пристрої живлення роблять комплекс повітряного спостереження значно дешевшим, порівняно з прототипом, що також є очікуваним технічним результатом. Суттєва відмінність запропонованого технічного рішення від раніш відомих полягає в використанні аеростату, виконаного у вигляді сукупності повітряних куль, кількість яких визначається вимогами вантажності, причому повітряні кулі є прозорими або мають маскуючий колір, використанні послідовного кріплення повітряних куль до прив'язного троса з інтервалом, що гарантує цілісність сусідніх повітряних куль при розриві будь-якої з них, використанні прив'язного троса з прозорих матеріалів, використанні пристрою відеоспостереження з прозорим або малопомітним корпусом, використанні кріплення пристрою відеоспостереження до прив'язного троса на висоті, оптимальній для забезпечення малопомітності, використанні дротового або автономного електричного живлення пристрою відеоспостереження, використанні як наземної станції прийому сигналів відеоспостереження серійних портативних комп'ютерів, використанні дротового або бездротового передавання сигналів відеоспостереження, використанні явища розгойдування в повітрі пристрою відеоспостереження для розширення території спостереження, що приводить до збільшення ознаки малопомітності та здешевлення комплексу повітряного спостереження і як наслідок, можливості оснащення таким комплексом таких військових одиниць як роти та взводи. Жоден з відомих комплексів повітряного спостереження на базі прив'язного аеростату не має в сукупності вказаних властивостей, оскільки в жодному з них не використовується аеростат, виконаний у вигляді сукупності повітряних куль, кількість яких визначається вимогами вантажності, причому повітряні кулі є прозорими або мають маскуючий колір, та послідовно кріпляться до прив'язного троса з інтервалом, що гарантує цілісність сусідніх повітряних куль при розриві будь-якої з них та не використовується явище розгойдування в повітрі пристрою відеоспостереження для розширення території спостереження. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - спрощення конструкції; - розширення сфери застосування завдяки значному здешевленню. До соціальних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - зменшення втрат особового складу військових підрозділів при виконанні бойових операцій за рахунок більш широкого застосування комплексів повітряного відеоспостереження за обстановкою на полі бою. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Малопомітний комплекс повітряного спостереження, який включає: аеростат, прив'язний трос, пристрій відеоспостереження, наземну станцію прийому сигналів відеоспостереження, який відрізняється тим, що аеростат виконаний у вигляді сукупності повітряних куль, кількість яких визначається вимогами вантажності, причому повітряні кулі є прозорими або мають маскуючий колір, повітряні кулі до прив'язного троса кріпляться послідовно з інтервалом, що гарантує цілісність сусідніх повітряних куль при розриві будь-якої з них, прив'язний трос виконаний з прозорих матеріалів, пристрій відеоспостереження має прозорий або малопомітний корпус та кріпиться до прив'язного троса на висоті, оптимальній для забезпечення малопомітності, електричне живлення пристрою відеоспостереження є дротовим або автономним, наземна станція прийому сигналів відеоспостереження виконана на базі загальновідомих портативних комп'ютерів, сигнали відеоспостереження передаються дротовим або бездротовим шляхом, явище розгойдування в повітрі пристрою відеоспостереження використовується для розширення території спостереження за допомогою програмного забезпечення фіксації зображення. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
