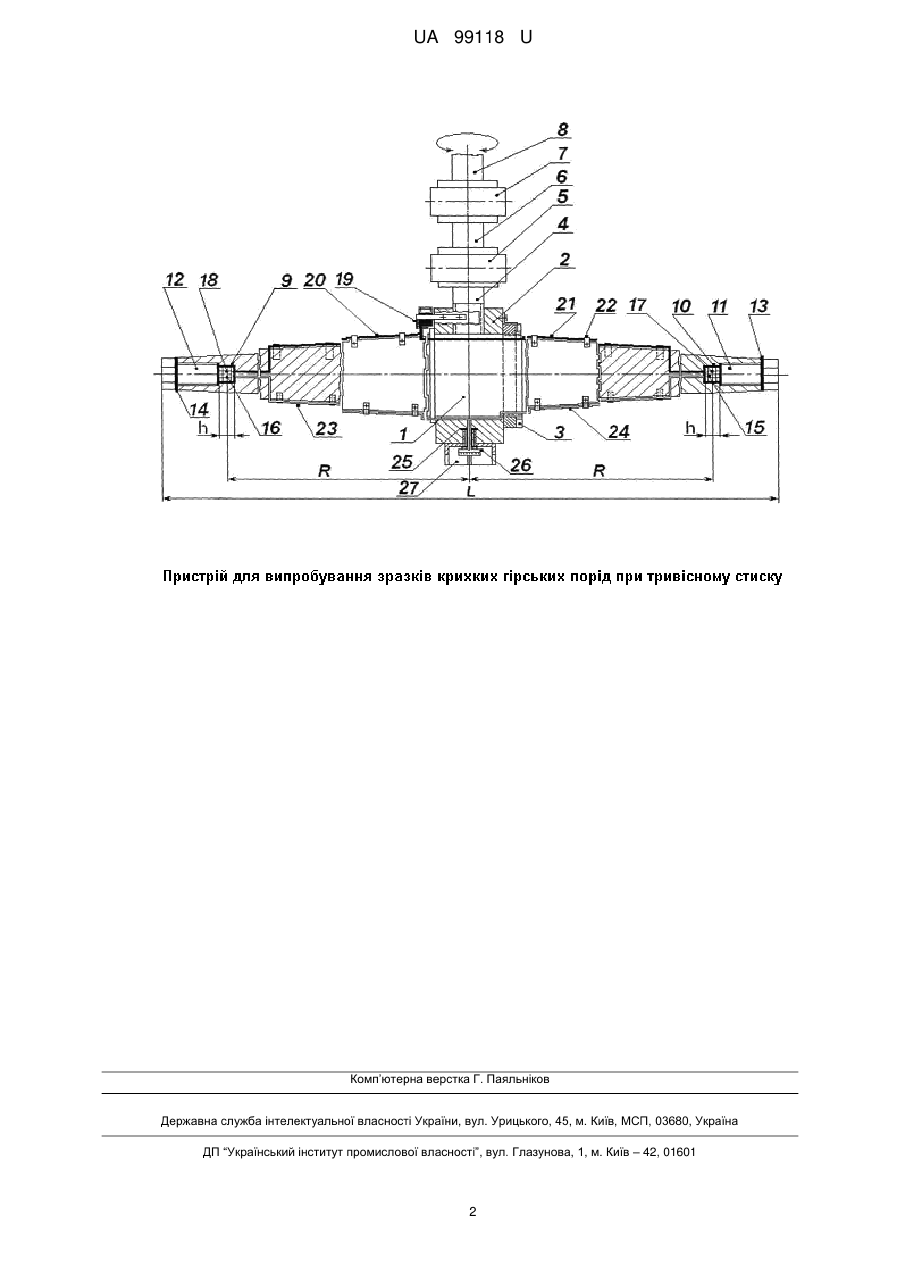

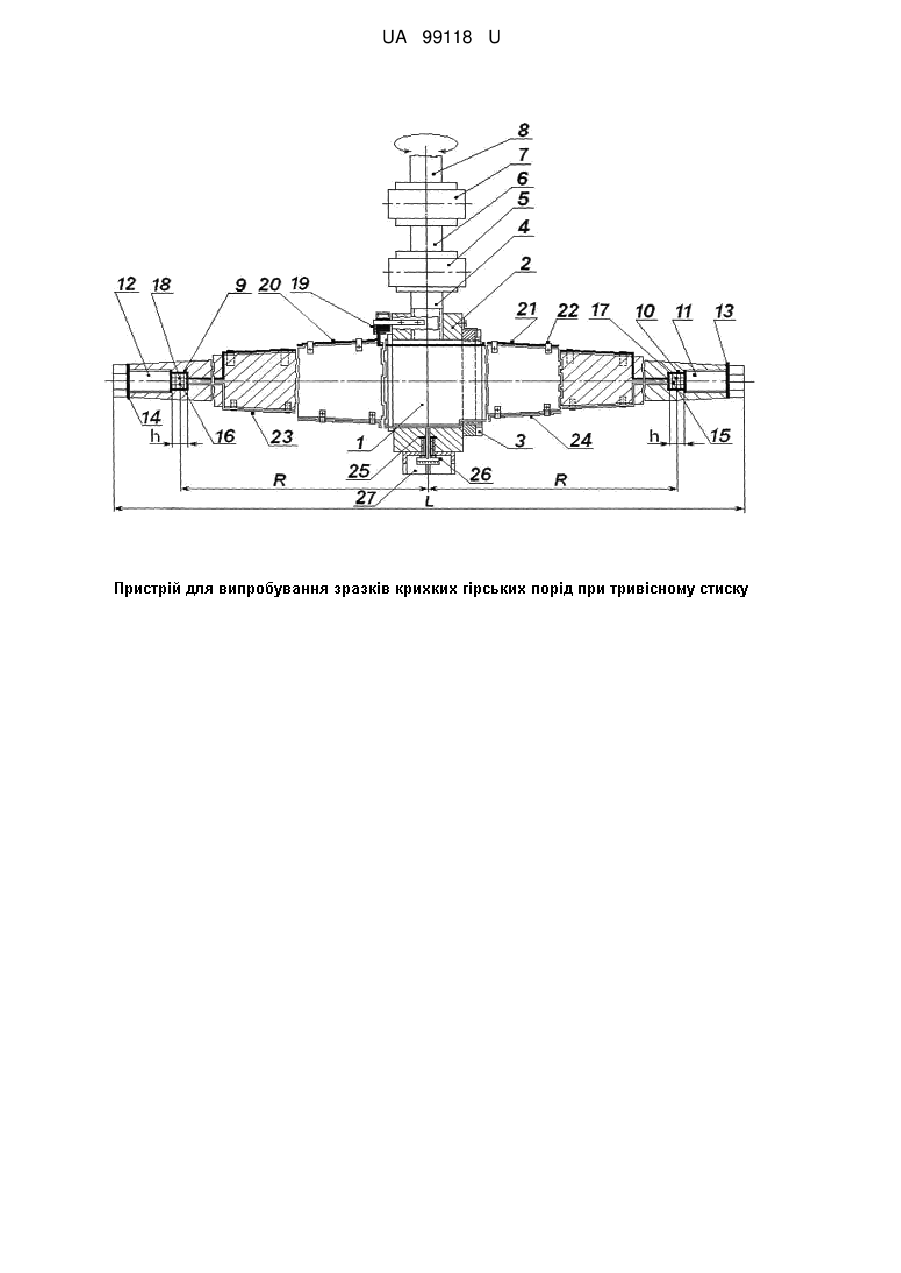

Пристрій для випробування зразків крихких гірських порід при тривісному стиску

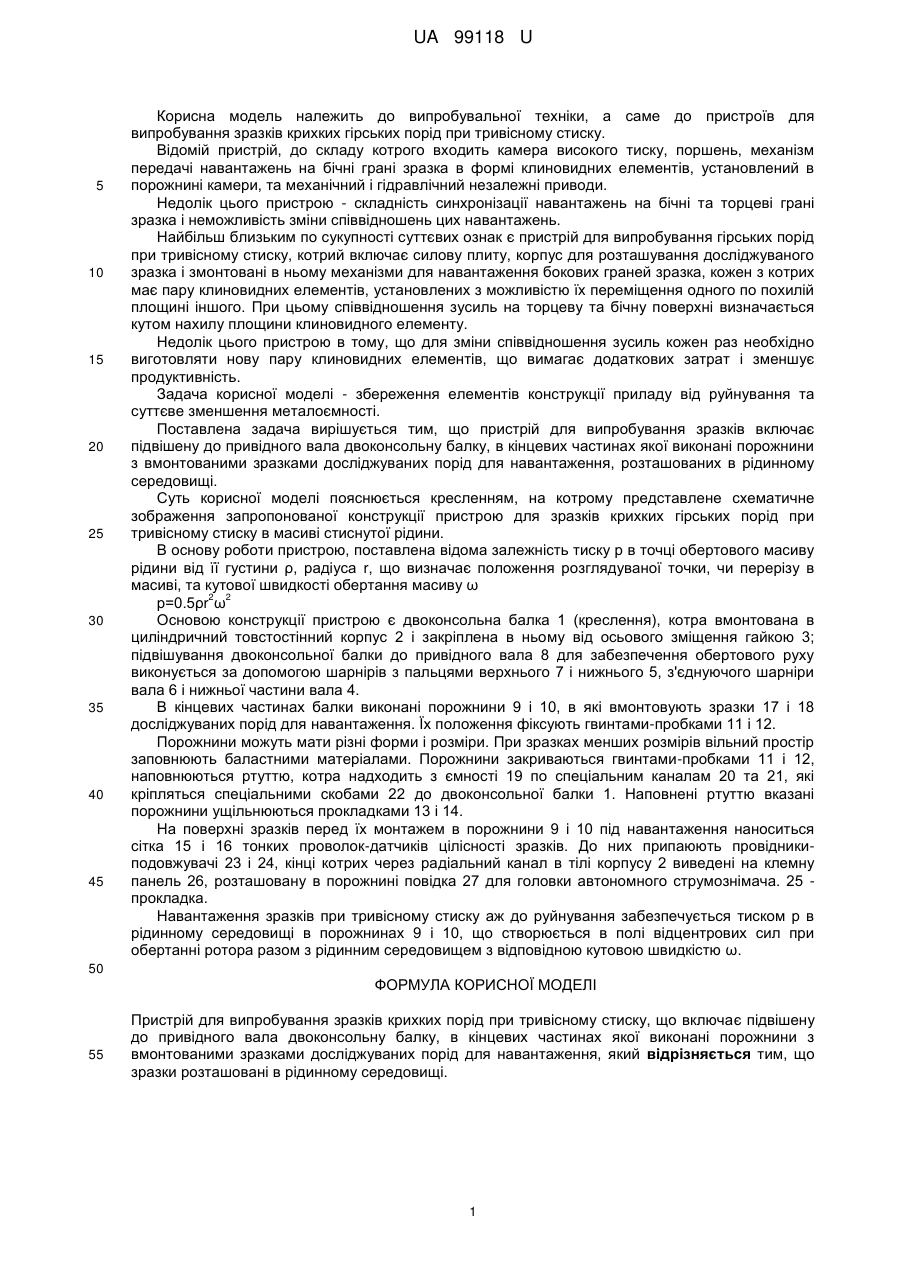

Реферат: UA 99118 U UA 99118 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до випробувальної техніки, а саме до пристроїв для випробування зразків крихких гірських порід при тривісному стиску. Відомій пристрій, до складу котрого входить камера високого тиску, поршень, механізм передачі навантажень на бічні грані зразка в формі клиновидних елементів, установлений в порожнині камери, та механічний і гідравлічний незалежні приводи. Недолік цього пристрою - складність синхронізації навантажень на бічні та торцеві грані зразка і неможливість зміни співвідношень цих навантажень. Найбільш близьким по сукупності суттєвих ознак є пристрій для випробування гірських порід при тривісному стиску, котрий включає силову плиту, корпус для розташування досліджуваного зразка і змонтовані в ньому механізми для навантаження бокових граней зразка, кожен з котрих має пару клиновидних елементів, установлених з можливістю їх переміщення одного по похилій площині іншого. При цьому співвідношення зусиль на торцеву та бічну поверхні визначається кутом нахилу площини клиновидного елементу. Недолік цього пристрою в тому, що для зміни співвідношення зусиль кожен раз необхідно виготовляти нову пару клиновидних елементів, що вимагає додаткових затрат і зменшує продуктивність. Задача корисної моделі - збереження елементів конструкції приладу від руйнування та суттєве зменшення металоємності. Поставлена задача вирішується тим, що пристрій для випробування зразків включає підвішену до привідного вала двоконсольну балку, в кінцевих частинах якої виконані порожнини з вмонтованими зразками досліджуваних порід для навантаження, розташованих в рідинному середовищі. Суть корисної моделі пояснюється кресленням, на котрому представлене схематичне зображення запропонованої конструкції пристрою для зразків крихких гірських порід при тривісному стиску в масиві стиснутої рідини. В основу роботи пристрою, поставлена відома залежність тиску р в точці обертового масиву рідини від її густини ρ, радіуса r, що визначає положення розглядуваної точки, чи перерізу в масиві, та кутової швидкості обертання масиву ω 2 2 р=0.5ρr ω Основою конструкції пристрою є двоконсольна балка 1 (креслення), котра вмонтована в циліндричний товстостінний корпус 2 і закріплена в ньому від осьового зміщення гайкою 3; підвішування двоконсольної балки до привідного вала 8 для забезпечення обертового руху виконується за допомогою шарнірів з пальцями верхнього 7 і нижнього 5, з'єднуючого шарніри вала 6 і нижньої частини вала 4. В кінцевих частинах балки виконані порожнини 9 і 10, в які вмонтовують зразки 17 і 18 досліджуваних порід для навантаження. Їх положення фіксують гвинтами-пробками 11 і 12. Порожнини можуть мати різні форми і розміри. При зразках менших розмірів вільний простір заповнюють баластними матеріалами. Порожнини закриваються гвинтами-пробками 11 і 12, наповнюються ртуттю, котра надходить з ємності 19 по спеціальним каналам 20 та 21, які кріпляться спеціальними скобами 22 до двоконсольної балки 1. Наповнені ртуттю вказані порожнини ущільнюються прокладками 13 і 14. На поверхні зразків перед їх монтажем в порожнини 9 і 10 під навантаження наноситься сітка 15 і 16 тонких проволок-датчиків цілісності зразків. До них припаюють провідникиподовжувачі 23 і 24, кінці котрих через радіальний канал в тілі корпусу 2 виведені на клемну панель 26, розташовану в порожнині повідка 27 для головки автономного струмознімача. 25 прокладка. Навантаження зразків при тривісному стиску аж до руйнування забезпечується тиском р в рідинному середовищі в порожнинах 9 і 10, що створюється в полі відцентрових сил при обертанні ротора разом з рідинним середовищем з відповідною кутовою швидкістю ω. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для випробування зразків крихких порід при тривісному стиску, що включає підвішену до привідного вала двоконсольну балку, в кінцевих частинах якої виконані порожнини з вмонтованими зразками досліджуваних порід для навантаження, який відрізняється тим, що зразки розташовані в рідинному середовищі. 1 UA 99118 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
