Підошва пристрою для теплової обробки текстильних виробів

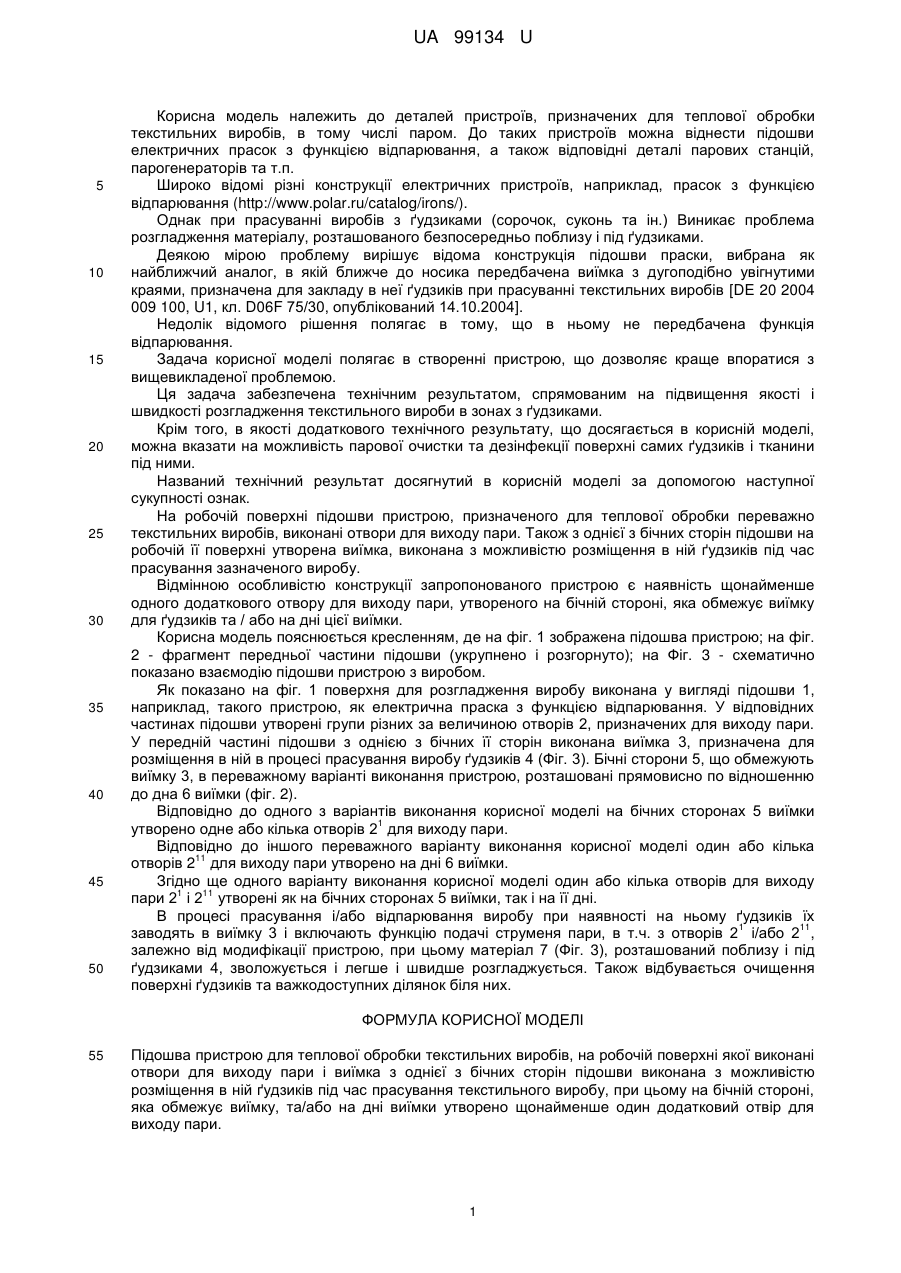

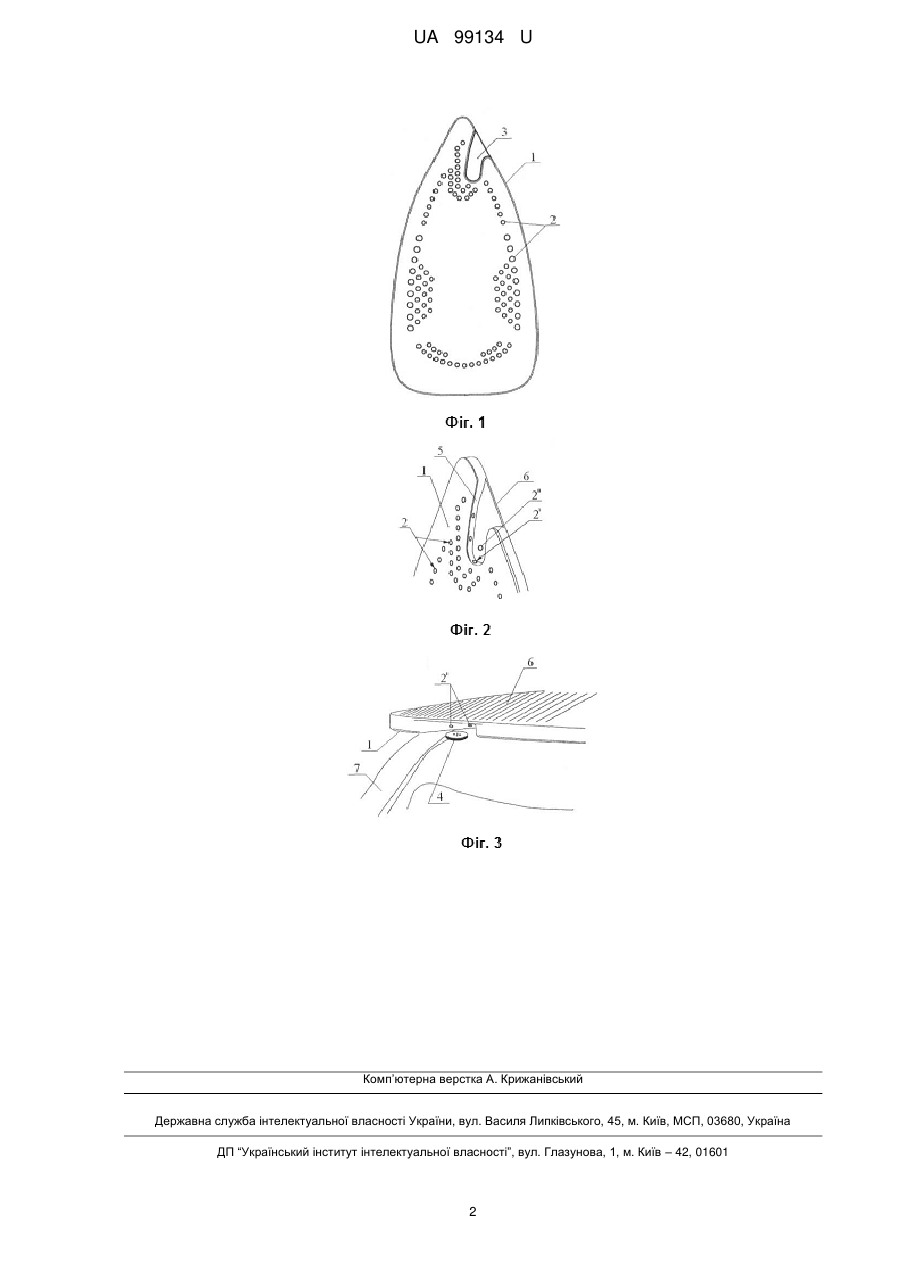

Реферат: Підошва пристрою для теплової обробки текстильних виробів, на робочій поверхні якої виконані отвори для виходу пари і виїмка з однієї з бічних сторін підошви виконана з можливістю розміщення в ній ґудзиків під час прасування текстильного виробу, при цьому на бічній стороні, яка обмежує виїмку, та/або на дні виїмки утворено щонайменше один додатковий отвір для виходу пари. UA 99134 U (33) Код держави-учасниці RU UA 99134 U UA 99134 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до деталей пристроїв, призначених для теплової обробки текстильних виробів, в тому числі паром. До таких пристроїв можна віднести підошви електричних прасок з функцією відпарювання, а також відповідні деталі парових станцій, парогенераторів та т.п. Широко відомі різні конструкції електричних пристроїв, наприклад, прасок з функцією відпарювання (http://www.polar.ru/catalog/irons/). Однак при прасуванні виробів з ґудзиками (сорочок, суконь та ін.) Виникає проблема розгладження матеріалу, розташованого безпосередньо поблизу і під ґудзиками. Деякою мірою проблему вирішує відома конструкція підошви праски, вибрана як найближчий аналог, в якій ближче до носика передбачена виїмка з дугоподібно увігнутими краями, призначена для закладу в неї ґудзиків при прасуванні текстильних виробів [DE 20 2004 009 100, U1, кл. D06F 75/30, опублікований 14.10.2004]. Недолік відомого рішення полягає в тому, що в ньому не передбачена функція відпарювання. Задача корисної моделі полягає в створенні пристрою, що дозволяє краще впоратися з вищевикладеної проблемою. Ця задача забезпечена технічним результатом, спрямованим на підвищення якості і швидкості розгладження текстильного вироби в зонах з ґудзиками. Крім того, в якості додаткового технічного результату, що досягається в корисній моделі, можна вказати на можливість парової очистки та дезінфекції поверхні самих ґудзиків і тканини під ними. Названий технічний результат досягнутий в корисній моделі за допомогою наступної сукупності ознак. На робочій поверхні підошви пристрою, призначеного для теплової обробки переважно текстильних виробів, виконані отвори для виходу пари. Також з однієї з бічних сторін підошви на робочій її поверхні утворена виїмка, виконана з можливістю розміщення в ній ґудзиків під час прасування зазначеного виробу. Відмінною особливістю конструкції запропонованого пристрою є наявність щонайменше одного додаткового отвору для виходу пари, утвореного на бічній стороні, яка обмежує виїмку для ґудзиків та / або на дні цієї виїмки. Корисна модель пояснюється кресленням, де на фіг. 1 зображена підошва пристрою; на фіг. 2 - фрагмент передньої частини підошви (укрупнено і розгорнуто); на Фіг. 3 - схематично показано взаємодію підошви пристрою з виробом. Як показано на фіг. 1 поверхня для розгладження виробу виконана у вигляді підошви 1, наприклад, такого пристрою, як електрична праска з функцією відпарювання. У відповідних частинах підошви утворені групи різних за величиною отворів 2, призначених для виходу пари. У передній частині підошви з однією з бічних її сторін виконана виїмка 3, призначена для розміщення в ній в процесі прасування виробу ґудзиків 4 (Фіг. 3). Бічні сторони 5, що обмежують виїмку 3, в переважному варіанті виконання пристрою, розташовані прямовисно по відношенню до дна 6 виїмки (фіг. 2). Відповідно до одного з варіантів виконання корисної моделі на бічних сторонах 5 виїмки 1 утворено одне або кілька отворів 2 для виходу пари. Відповідно до іншого переважного варіанту виконання корисної моделі один або кілька 11 отворів 2 для виходу пари утворено на дні 6 виїмки. Згідно ще одного варіанту виконання корисної моделі один або кілька отворів для виходу 1 11 пари 2 і 2 утворені як на бічних сторонах 5 виїмки, так і на її дні. В процесі прасування і/або відпарювання виробу при наявності на ньому ґудзиків їх 1 11 заводять в виїмку 3 і включають функцію подачі струменя пари, в т.ч. з отворів 2 і/або 2 , залежно від модифікації пристрою, при цьому матеріал 7 (Фіг. 3), розташований поблизу і під ґудзиками 4, зволожується і легше і швидше розгладжується. Також відбувається очищення поверхні ґудзиків та важкодоступних ділянок біля них. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Підошва пристрою для теплової обробки текстильних виробів, на робочій поверхні якої виконані отвори для виходу пари і виїмка з однієї з бічних сторін підошви виконана з можливістю розміщення в ній ґудзиків під час прасування текстильного виробу, при цьому на бічній стороні, яка обмежує виїмку, та/або на дні виїмки утворено щонайменше один додатковий отвір для виходу пари. 1 UA 99134 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
