Шнековий виконавчий орган гірничого комбайна

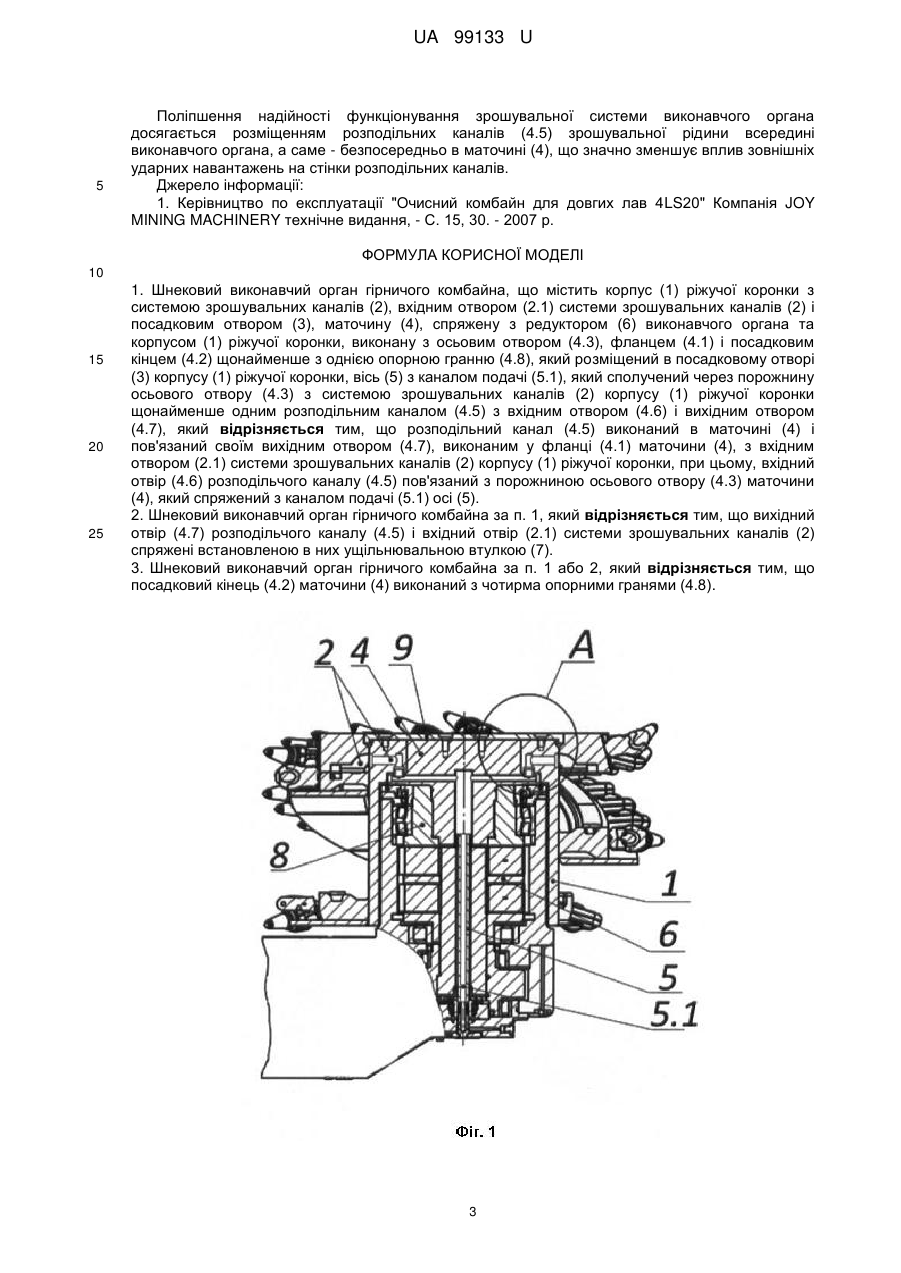

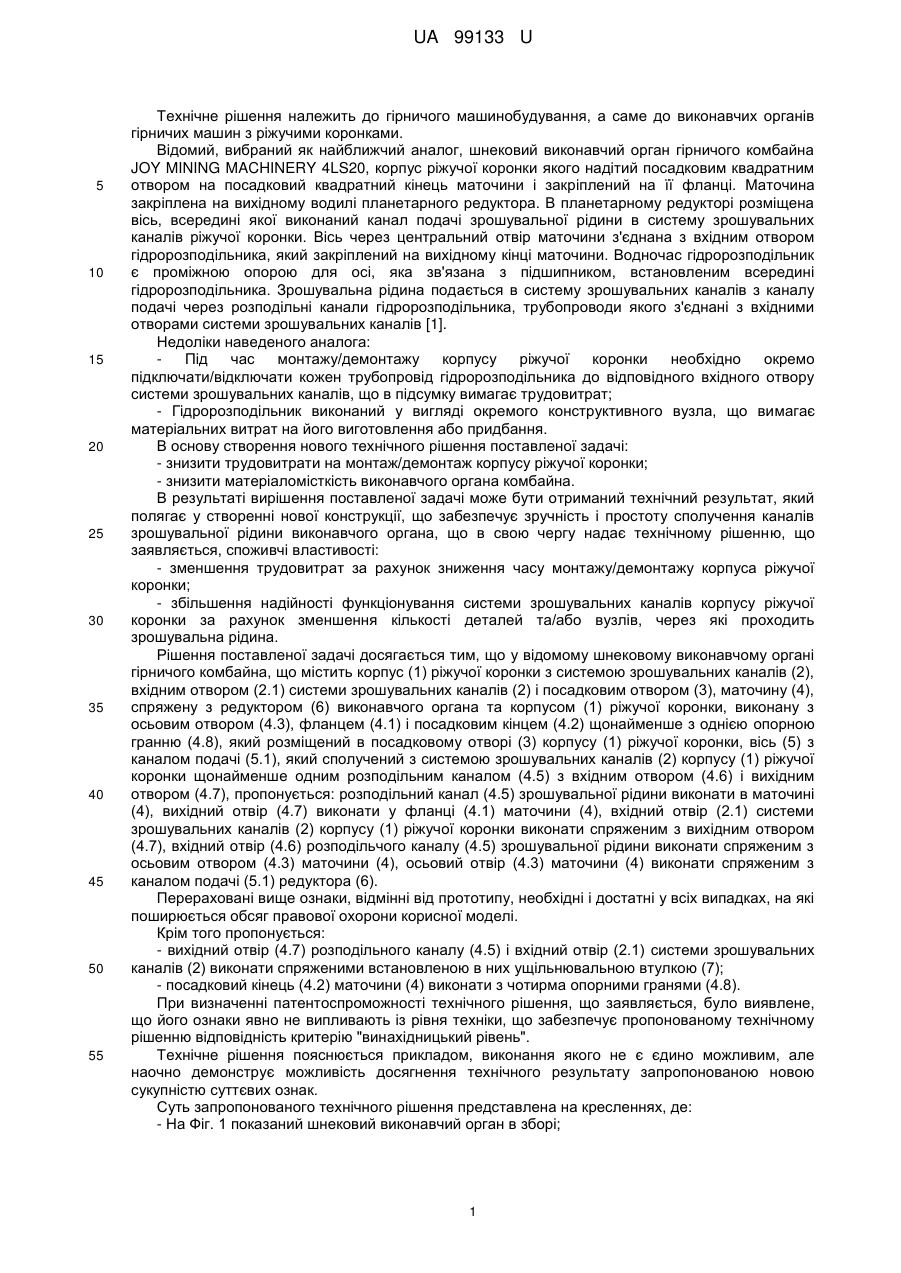

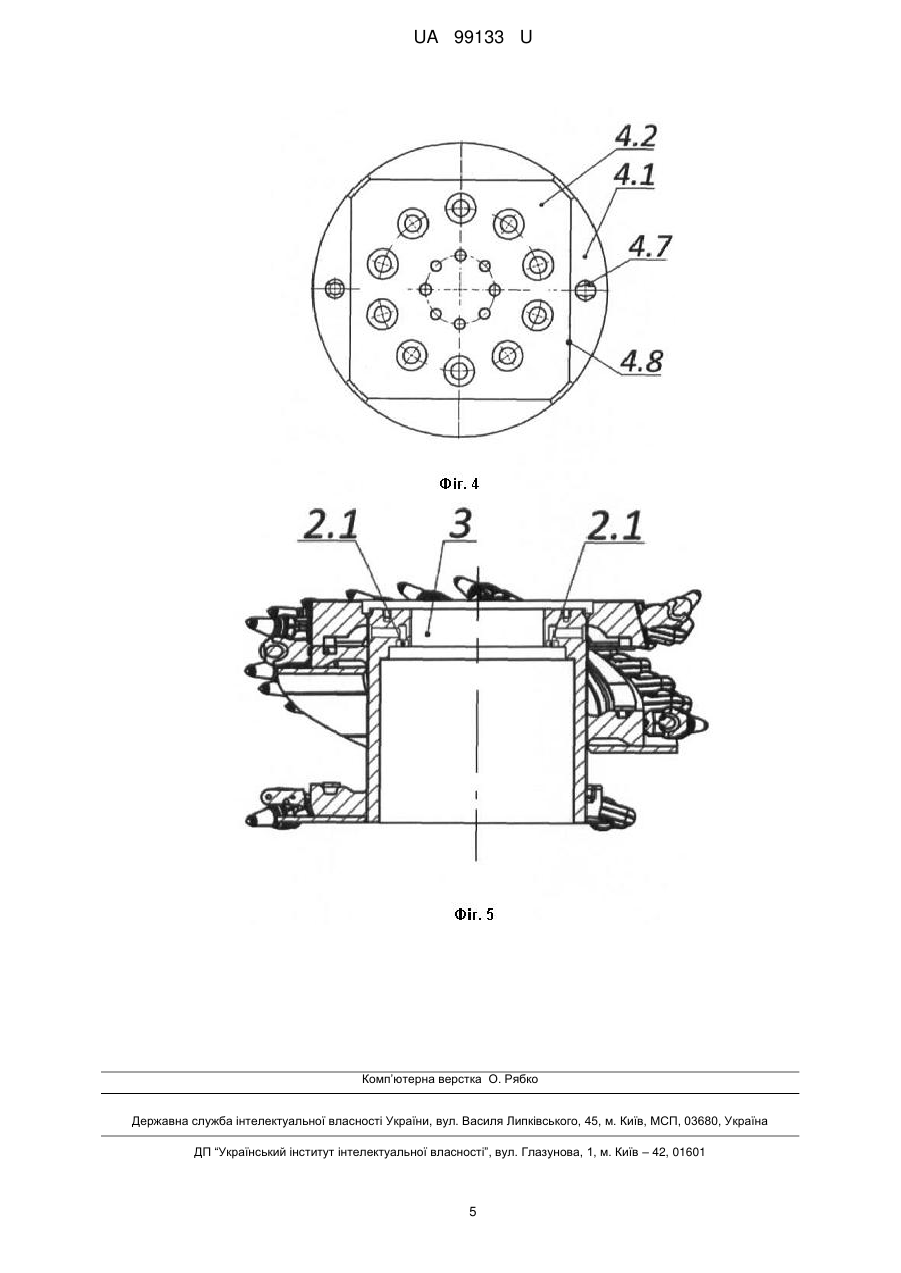

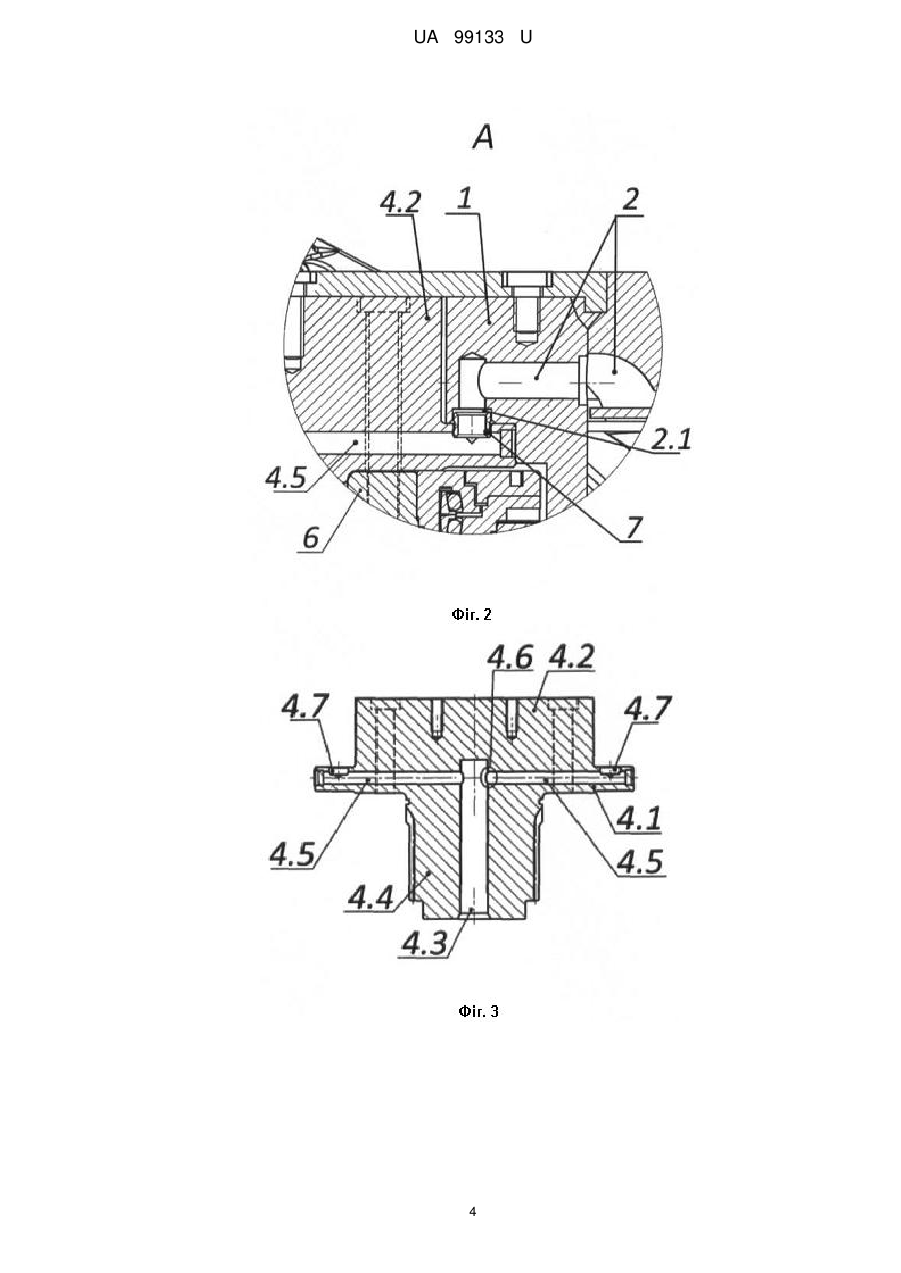

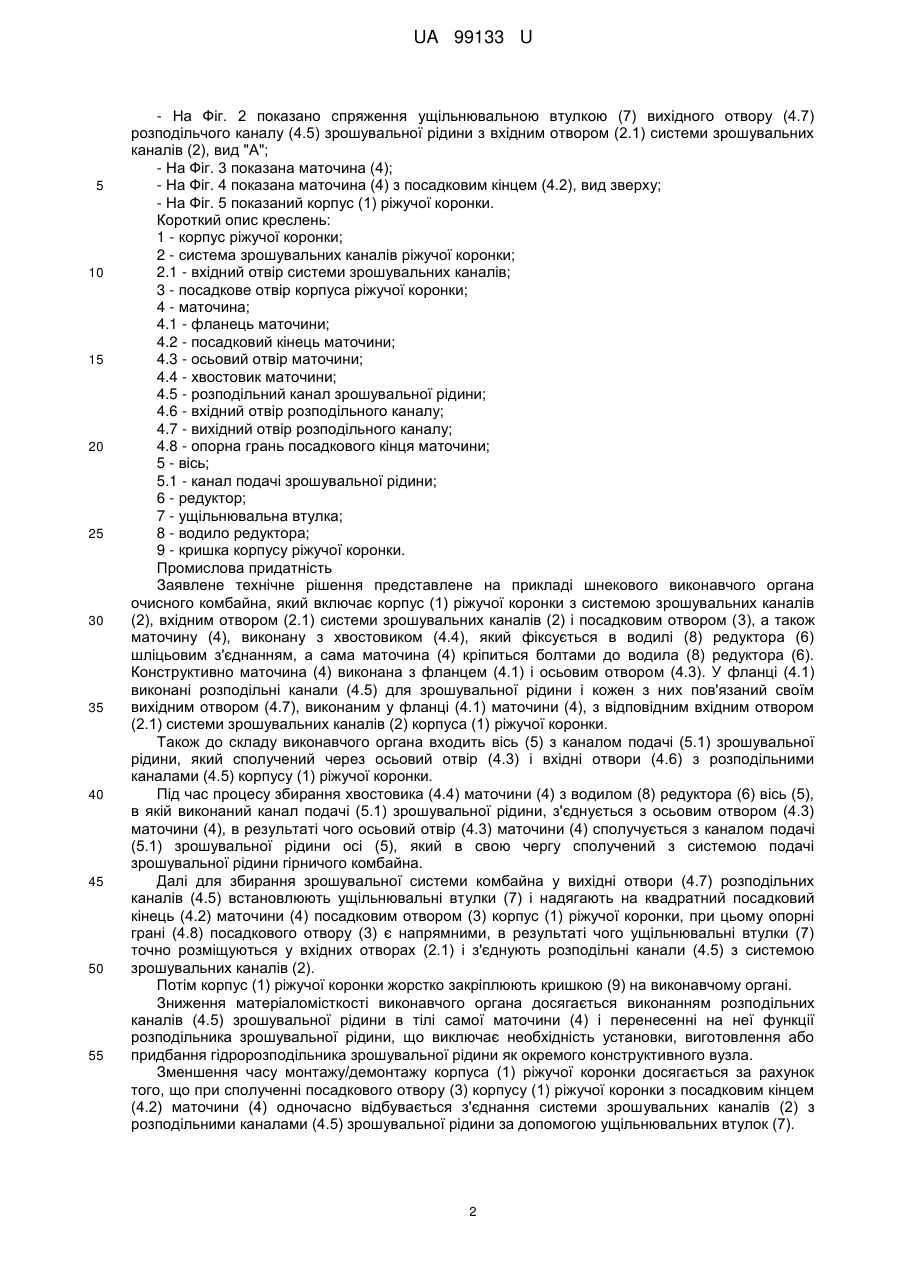

Реферат: Шнековий виконавчий орган гірничого комбайна містить корпус (1) ріжучої коронки з системою зрошувальних каналів (2), вхідним отвором (2.1) системи зрошувальних каналів (2) і посадковим отвором (3), маточину (4), спряжену з редуктором (6) виконавчого органа та корпусом (1) ріжучої коронки, виконану з осьовим отвором (4.3), фланцем (4.1) і посадковим кінцем (4.2) щонайменше з однією опорною гранню (4.8), який розміщений в посадковому отворі (3) корпусу (1) ріжучої коронки, вісь (5) з каналом подачі (5.1), який сполучений через порожнину осьового отвору (4.3) з системою зрошувальних каналів (2) корпусу (1) ріжучої коронки щонайменше одним розподільним каналом (4.5) з вхідним отвором (4.6) і вихідним отвором (4.7), причому розподільний канал (4.5), виконаний в маточині (4) і пов'язаний своїм вихідним отвором (4.7), виконаним у фланці (4.1) маточини (4), з вхідним отвором (2.1) системи зрошувальних каналів (2) корпусу (1) ріжучої коронки, при цьому, вхідний отвір (4.6) розподільчого каналу (4.5) пов'язаний з порожниною осьового отвору (4.3) маточини (4), який спряжений з каналом подачі (5.1) осі (5). UA 99133 U (54) ШНЕКОВИЙ ВИКОНАВЧИЙ ОРГАН ГІРНИЧОГО КОМБАЙНА UA 99133 U UA 99133 U 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення належить до гірничого машинобудування, а саме до виконавчих органів гірничих машин з ріжучими коронками. Відомий, вибраний як найближчий аналог, шнековий виконавчий орган гірничого комбайна JOY MINING MACHINERY 4LS20, корпус ріжучої коронки якого надітий посадковим квадратним отвором на посадковий квадратний кінець маточини і закріплений на її фланці. Маточина закріплена на вихідному водилі планетарного редуктора. В планетарному редукторі розміщена вісь, всередині якої виконаний канал подачі зрошувальної рідини в систему зрошувальних каналів ріжучої коронки. Вісь через центральний отвір маточини з'єднана з вхідним отвором гідророзподільника, який закріплений на вихідному кінці маточини. Водночас гідророзподільник є проміжною опорою для осі, яка зв'язана з підшипником, встановленим всередині гідророзподільника. Зрошувальна рідина подається в систему зрошувальних каналів з каналу подачі через розподільні канали гідророзподільника, трубопроводи якого з'єднані з вхідними отворами системи зрошувальних каналів [1]. Недоліки наведеного аналога: Під час монтажу/демонтажу корпусу ріжучої коронки необхідно окремо підключати/відключати кожен трубопровід гідророзподільника до відповідного вхідного отвору системи зрошувальних каналів, що в підсумку вимагає трудовитрат; - Гідророзподільник виконаний у вигляді окремого конструктивного вузла, що вимагає матеріальних витрат на його виготовлення або придбання. В основу створення нового технічного рішення поставленої задачі: - знизити трудовитрати на монтаж/демонтаж корпусу ріжучої коронки; - знизити матеріаломісткість виконавчого органа комбайна. В результаті вирішення поставленої задачі може бути отриманий технічний результат, який полягає у створенні нової конструкції, що забезпечує зручність і простоту сполучення каналів зрошувальної рідини виконавчого органа, що в свою чергу надає технічному рішенню, що заявляється, споживчі властивості: - зменшення трудовитрат за рахунок зниження часу монтажу/демонтажу корпуса ріжучої коронки; - збільшення надійності функціонування системи зрошувальних каналів корпусу ріжучої коронки за рахунок зменшення кількості деталей та/або вузлів, через які проходить зрошувальна рідина. Рішення поставленої задачі досягається тим, що у відомому шнековому виконавчому органі гірничого комбайна, що містить корпус (1) ріжучої коронки з системою зрошувальних каналів (2), вхідним отвором (2.1) системи зрошувальних каналів (2) і посадковим отвором (3), маточину (4), спряжену з редуктором (6) виконавчого органа та корпусом (1) ріжучої коронки, виконану з осьовим отвором (4.3), фланцем (4.1) і посадковим кінцем (4.2) щонайменше з однією опорною гранню (4.8), який розміщений в посадковому отворі (3) корпусу (1) ріжучої коронки, вісь (5) з каналом подачі (5.1), який сполучений з системою зрошувальних каналів (2) корпусу (1) ріжучої коронки щонайменше одним розподільним каналом (4.5) з вхідним отвором (4.6) і вихідним отвором (4.7), пропонується: розподільний канал (4.5) зрошувальної рідини виконати в маточині (4), вихідний отвір (4.7) виконати у фланці (4.1) маточини (4), вхідний отвір (2.1) системи зрошувальних каналів (2) корпусу (1) ріжучої коронки виконати спряженим з вихідним отвором (4.7), вхідний отвір (4.6) розподільчого каналу (4.5) зрошувальної рідини виконати спряженим з осьовим отвором (4.3) маточини (4), осьовий отвір (4.3) маточини (4) виконати спряженим з каналом подачі (5.1) редуктора (6). Перераховані вище ознаки, відмінні від прототипу, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім того пропонується: - вихідний отвір (4.7) розподільного каналу (4.5) і вхідний отвір (2.1) системи зрошувальних каналів (2) виконати спряженими встановленою в них ущільнювальною втулкою (7); - посадковий кінець (4.2) маточини (4) виконати з чотирма опорними гранями (4.8). При визначенні патентоспроможності технічного рішення, що заявляється, було виявлене, що його ознаки явно не випливають із рівня техніки, що забезпечує пропонованому технічному рішенню відповідність критерію "винахідницький рівень". Технічне рішення пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих ознак. Суть запропонованого технічного рішення представлена на кресленнях, де: - На Фіг. 1 показаний шнековий виконавчий орган в зборі; 1 UA 99133 U 5 10 15 20 25 30 35 40 45 50 55 - На Фіг. 2 показано спряження ущільнювальною втулкою (7) вихідного отвору (4.7) розподільчого каналу (4.5) зрошувальної рідини з вхідним отвором (2.1) системи зрошувальних каналів (2), вид "А"; - На Фіг. 3 показана маточина (4); - На Фіг. 4 показана маточина (4) з посадковим кінцем (4.2), вид зверху; - На Фіг. 5 показаний корпус (1) ріжучої коронки. Короткий опис креслень: 1 - корпус ріжучої коронки; 2 - система зрошувальних каналів ріжучої коронки; 2.1 - вхідний отвір системи зрошувальних каналів; 3 - посадкове отвір корпуса ріжучої коронки; 4 - маточина; 4.1 - фланець маточини; 4.2 - посадковий кінець маточини; 4.3 - осьовий отвір маточини; 4.4 - хвостовик маточини; 4.5 - розподільний канал зрошувальної рідини; 4.6 - вхідний отвір розподільного каналу; 4.7 - вихідний отвір розподільного каналу; 4.8 - опорна грань посадкового кінця маточини; 5 - вісь; 5.1 - канал подачі зрошувальної рідини; 6 - редуктор; 7 - ущільнювальна втулка; 8 - водило редуктора; 9 - кришка корпусу ріжучої коронки. Промислова придатність Заявлене технічне рішення представлене на прикладі шнекового виконавчого органа очисного комбайна, який включає корпус (1) ріжучої коронки з системою зрошувальних каналів (2), вхідним отвором (2.1) системи зрошувальних каналів (2) і посадковим отвором (3), а також маточину (4), виконану з хвостовиком (4.4), який фіксується в водилі (8) редуктора (6) шліцьовим з'єднанням, а сама маточина (4) кріпиться болтами до водила (8) редуктора (6). Конструктивно маточина (4) виконана з фланцем (4.1) і осьовим отвором (4.3). У фланці (4.1) виконані розподільні канали (4.5) для зрошувальної рідини і кожен з них пов'язаний своїм вихідним отвором (4.7), виконаним у фланці (4.1) маточини (4), з відповідним вхідним отвором (2.1) системи зрошувальних каналів (2) корпуса (1) ріжучої коронки. Також до складу виконавчого органа входить вісь (5) з каналом подачі (5.1) зрошувальної рідини, який сполучений через осьовий отвір (4.3) і вхідні отвори (4.6) з розподільними каналами (4.5) корпусу (1) ріжучої коронки. Під час процесу збирання хвостовика (4.4) маточини (4) з водилом (8) редуктора (6) вісь (5), в якій виконаний канал подачі (5.1) зрошувальної рідини, з'єднується з осьовим отвором (4.3) маточини (4), в результаті чого осьовий отвір (4.3) маточини (4) сполучується з каналом подачі (5.1) зрошувальної рідини осі (5), який в свою чергу сполучений з системою подачі зрошувальної рідини гірничого комбайна. Далі для збирання зрошувальної системи комбайна у вихідні отвори (4.7) розподільних каналів (4.5) встановлюють ущільнювальні втулки (7) і надягають на квадратний посадковий кінець (4.2) маточини (4) посадковим отвором (3) корпус (1) ріжучої коронки, при цьому опорні грані (4.8) посадкового отвору (3) є напрямними, в результаті чого ущільнювальні втулки (7) точно розміщуються у вхідних отворах (2.1) і з'єднують розподільні канали (4.5) з системою зрошувальних каналів (2). Потім корпус (1) ріжучої коронки жорстко закріплюють кришкою (9) на виконавчому органі. Зниження матеріаломісткості виконавчого органа досягається виконанням розподільних каналів (4.5) зрошувальної рідини в тілі самої маточини (4) і перенесенні на неї функції розподільника зрошувальної рідини, що виключає необхідність установки, виготовлення або придбання гідророзподільника зрошувальної рідини як окремого конструктивного вузла. Зменшення часу монтажу/демонтажу корпуса (1) ріжучої коронки досягається за рахунок того, що при сполученні посадкового отвору (3) корпусу (1) ріжучої коронки з посадковим кінцем (4.2) маточини (4) одночасно відбувається з'єднаннясистеми зрошувальних каналів (2) з розподільними каналами (4.5) зрошувальної рідини за допомогою ущільнювальних втулок (7). 2 UA 99133 U 5 Поліпшення надійності функціонування зрошувальної системи виконавчого органа досягається розміщенням розподільних каналів (4.5) зрошувальної рідини всередині виконавчого органа, а саме - безпосередньо в маточині (4), що значно зменшує вплив зовнішніх ударних навантажень на стінки розподільних каналів. Джерело інформації: 1. Керівництво по експлуатації "Очисний комбайн для довгих лав 4LS20" Компанія JOY MINING MACHINERY технічне видання, - С. 15, 30. - 2007 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Шнековий виконавчий орган гірничого комбайна, що містить корпус (1) ріжучої коронки з системою зрошувальних каналів (2), вхідним отвором (2.1) системи зрошувальних каналів (2) і посадковим отвором (3), маточину (4), спряжену з редуктором (6) виконавчого органа та корпусом (1) ріжучої коронки, виконану з осьовим отвором (4.3), фланцем (4.1) і посадковим кінцем (4.2) щонайменше з однією опорною гранню (4.8), який розміщений в посадковому отворі (3) корпусу (1) ріжучої коронки, вісь (5) з каналом подачі (5.1), який сполучений через порожнину осьового отвору (4.3) з системою зрошувальних каналів (2) корпусу (1) ріжучої коронки щонайменше одним розподільним каналом (4.5) з вхідним отвором (4.6) і вихідним отвором (4.7), який відрізняється тим, що розподільний канал (4.5) виконаний в маточині (4) і пов'язаний своїм вихідним отвором (4.7), виконаним у фланці (4.1) маточини (4), з вхідним отвором (2.1) системи зрошувальних каналів (2) корпусу (1) ріжучої коронки, при цьому, вхідний отвір (4.6) розподільчого каналу (4.5) пов'язаний з порожниною осьового отвору (4.3) маточини (4), який спряжений з каналом подачі (5.1) осі (5). 2. Шнековий виконавчий орган гірничого комбайна за п. 1, який відрізняється тим, що вихідний отвір (4.7) розподільчого каналу (4.5) і вхідний отвір (2.1) системи зрошувальних каналів (2) спряжені встановленою в них ущільнювальною втулкою (7). 3. Шнековий виконавчий орган гірничого комбайна за п. 1 або 2, який відрізняється тим, що посадковий кінець (4.2) маточини (4) виконаний з чотирма опорними гранями (4.8). 3 UA 99133 U 4 UA 99133 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
