Апарат для перемішування

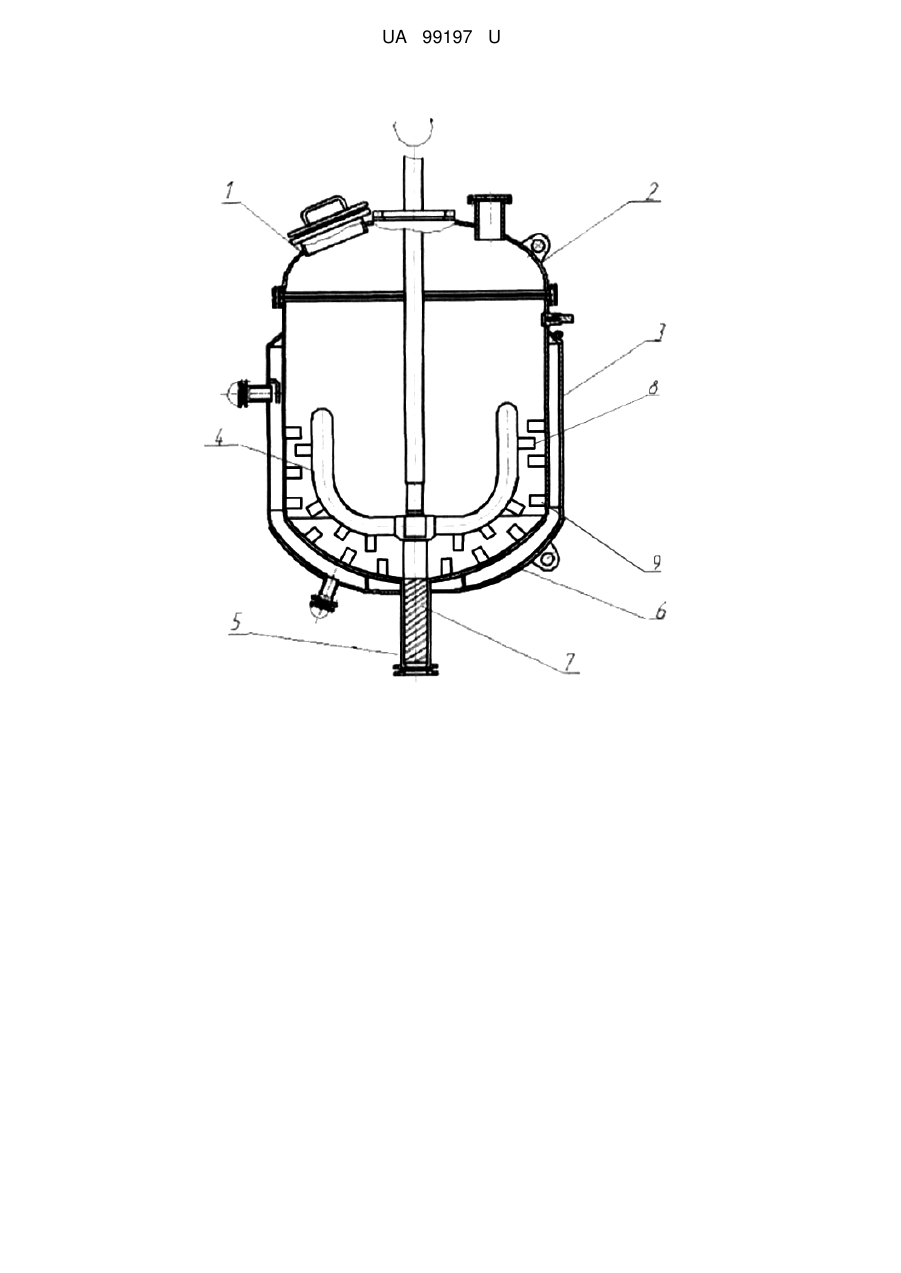

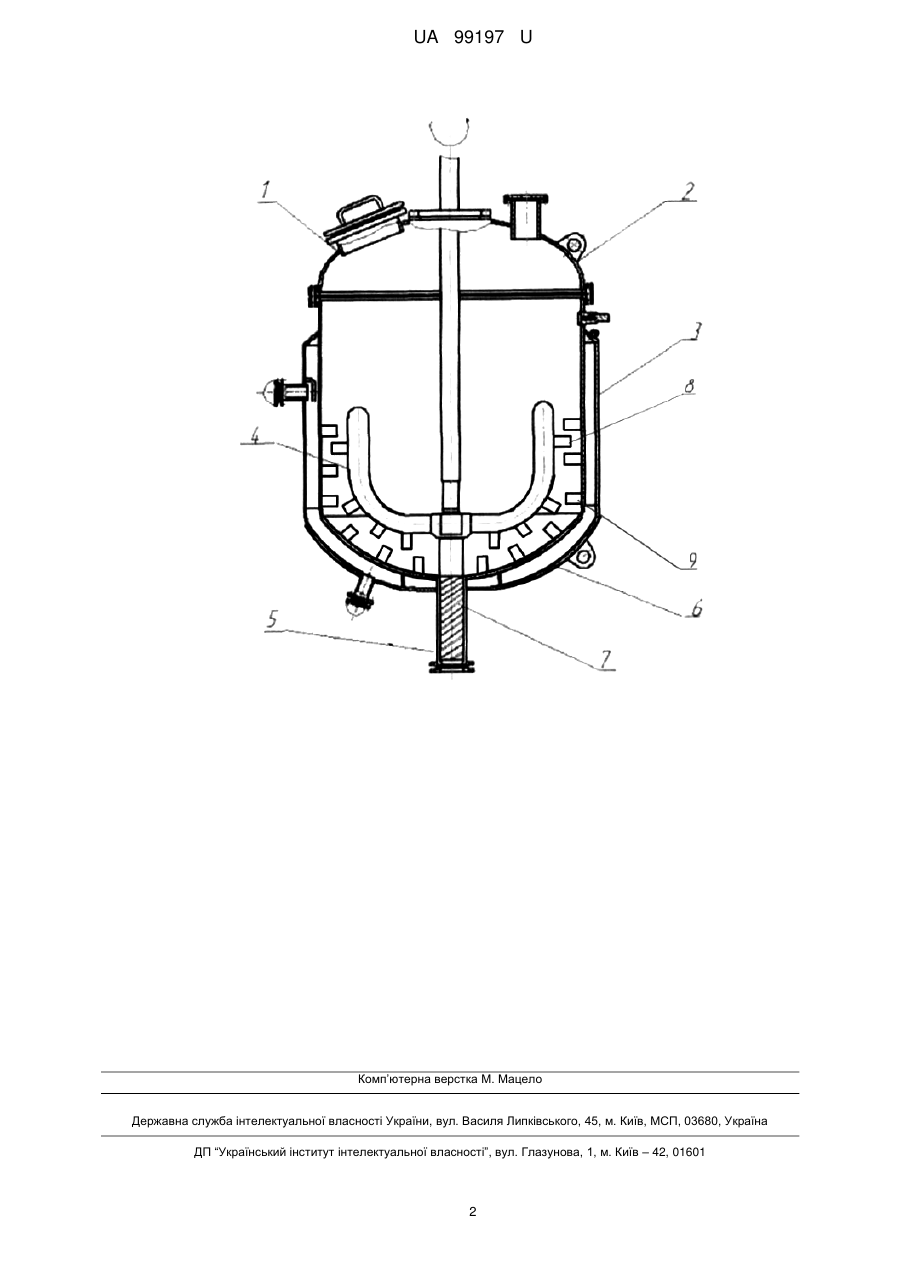

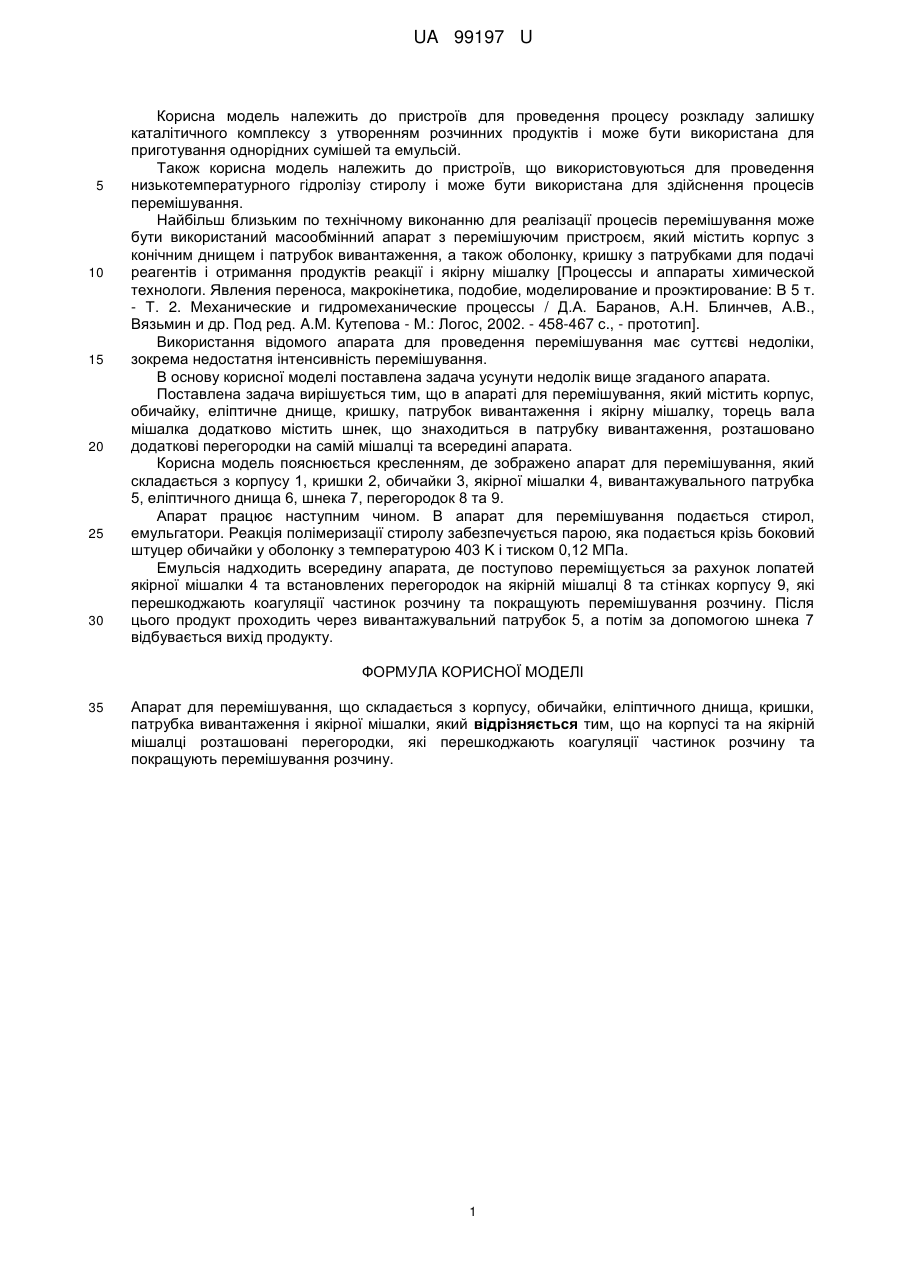

Реферат: Апарат для перемішування складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки. На корпусі та на якірній мішалці розташовані перегородки, які перешкоджають коагуляції частинок розчину та покращують перемішування розчину. UA 99197 U (54) АПАРАТ ДЛЯ ПЕРЕМІШУВАННЯ UA 99197 U UA 99197 U 5 10 15 20 25 30 Корисна модель належить до пристроїв для проведення процесу розкладу залишку каталітичного комплексу з утворенням розчинних продуктів і може бути використана для приготування однорідних сумішей та емульсій. Також корисна модель належить до пристроїв, що використовуються для проведення низькотемпературного гідролізу стиролу і може бути використана для здійснення процесів перемішування. Найбільш близьким по технічному виконанню для реалізації процесів перемішування може бути використаний масообмінний апарат з перемішуючим пристроєм, який містить корпус з конічним днищем і патрубок вивантаження, а також оболонку, кришку з патрубками для подачі реагентів і отримання продуктів реакції і якірну мішалку [Процессы и аппараты химической технологи. Явления переноса, макрокінетика, подобие, моделирование и проэктирование: В 5 т. - Т. 2. Механические и гидромеханические процессы / Д.А. Баранов, А.Н. Блинчев, А.В., Вязьмин и др. Под ред. A.M. Кутепова - М.: Логос, 2002. - 458-467 с., - прототип]. Використання відомого апарата для проведення перемішування має суттєві недоліки, зокрема недостатня інтенсивність перемішування. В основу корисної моделі поставлена задача усунути недолік вище згаданого апарата. Поставлена задача вирішується тим, що в апараті для перемішування, який містить корпус, обичайку, еліптичне днище, кришку, патрубок вивантаження і якірну мішалку, торець вала мішалка додатково містить шнек, що знаходиться в патрубку вивантаження, розташовано додаткові перегородки на самій мішалці та всередині апарата. Корисна модель пояснюється кресленням, де зображено апарат для перемішування, який складається з корпусу 1, кришки 2, обичайки 3, якірної мішалки 4, вивантажувального патрубка 5, еліптичного днища 6, шнека 7, перегородок 8 та 9. Апарат працює наступним чином. В апарат для перемішування подається стирол, емульгатори. Реакція полімеризації стиролу забезпечується парою, яка подається крізь боковий штуцер обичайки у оболонку з температурою 403 K і тиском 0,12 МПа. Емульсія надходить всередину апарата, де поступово переміщується за рахунок лопатей якірної мішалки 4 та встановлених перегородок на якірній мішалці 8 та стінках корпусу 9, які перешкоджають коагуляції частинок розчину та покращують перемішування розчину. Після цього продукт проходить через вивантажувальний патрубок 5, а потім за допомогою шнека 7 відбувається вихід продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Апарат для перемішування, що складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки, який відрізняється тим, що на корпусі та на якірній мішалці розташовані перегородки, які перешкоджають коагуляції частинок розчину та покращують перемішування розчину. 1 UA 99197 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
