Пристрій для розрізування стрічки на аркуші з профільованими контурами

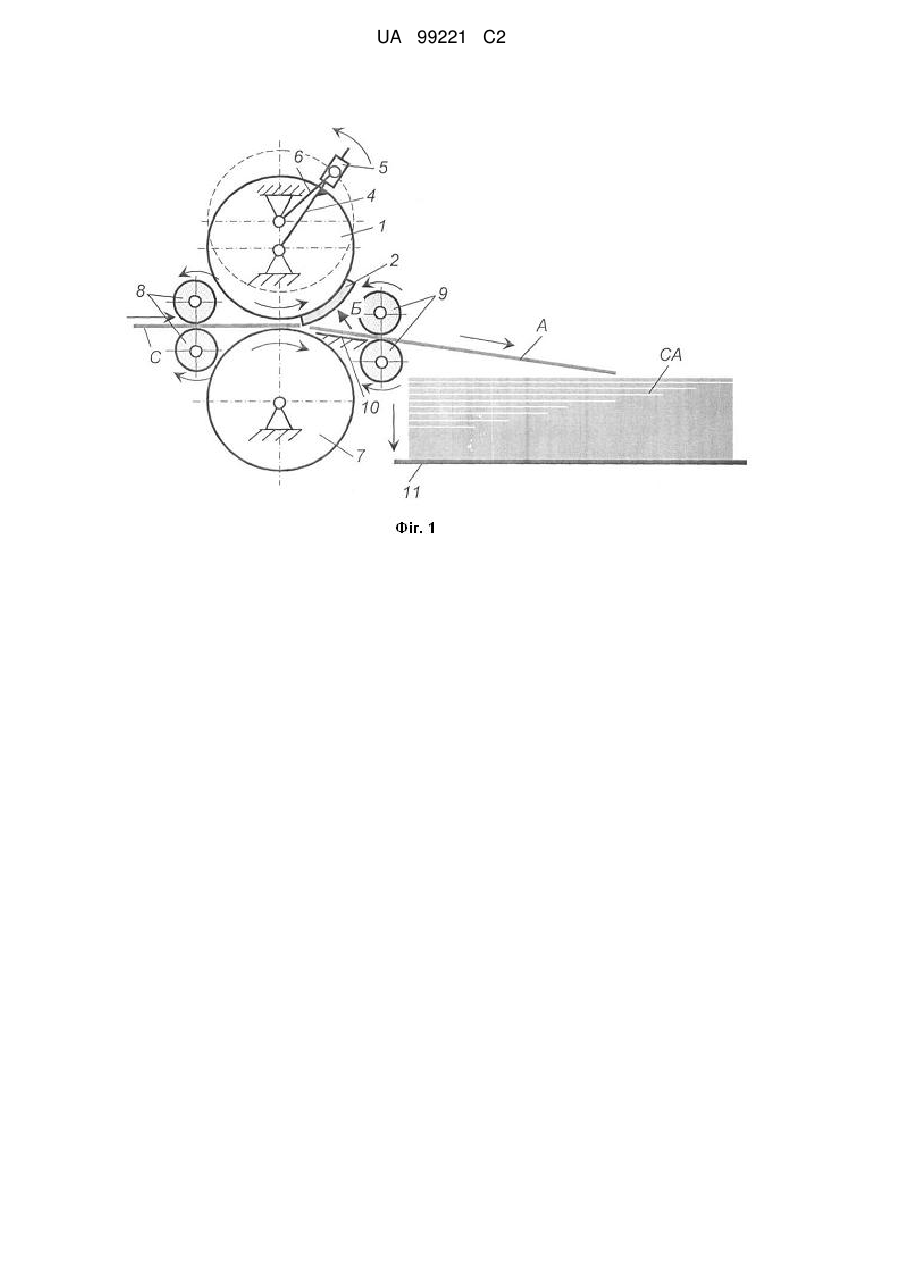

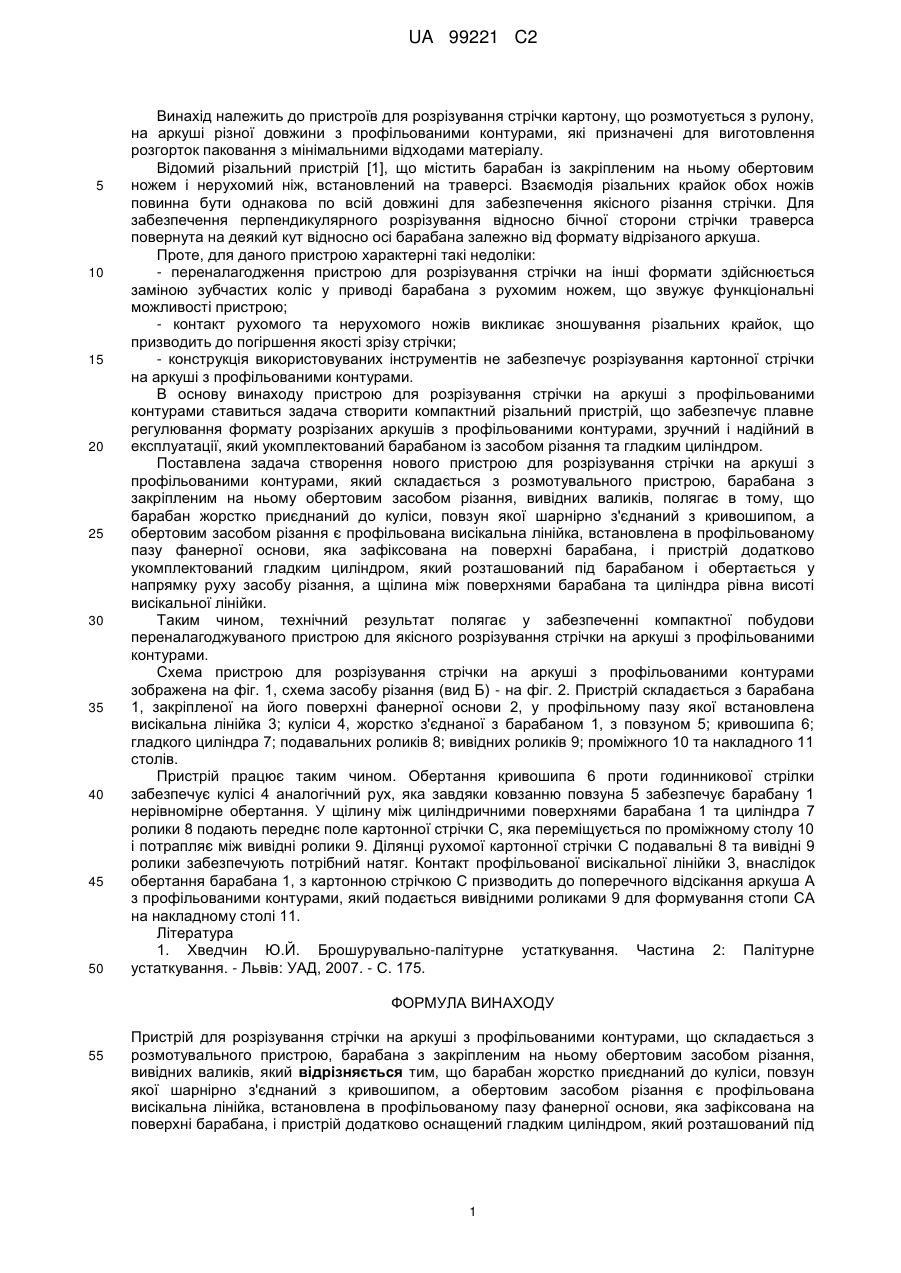

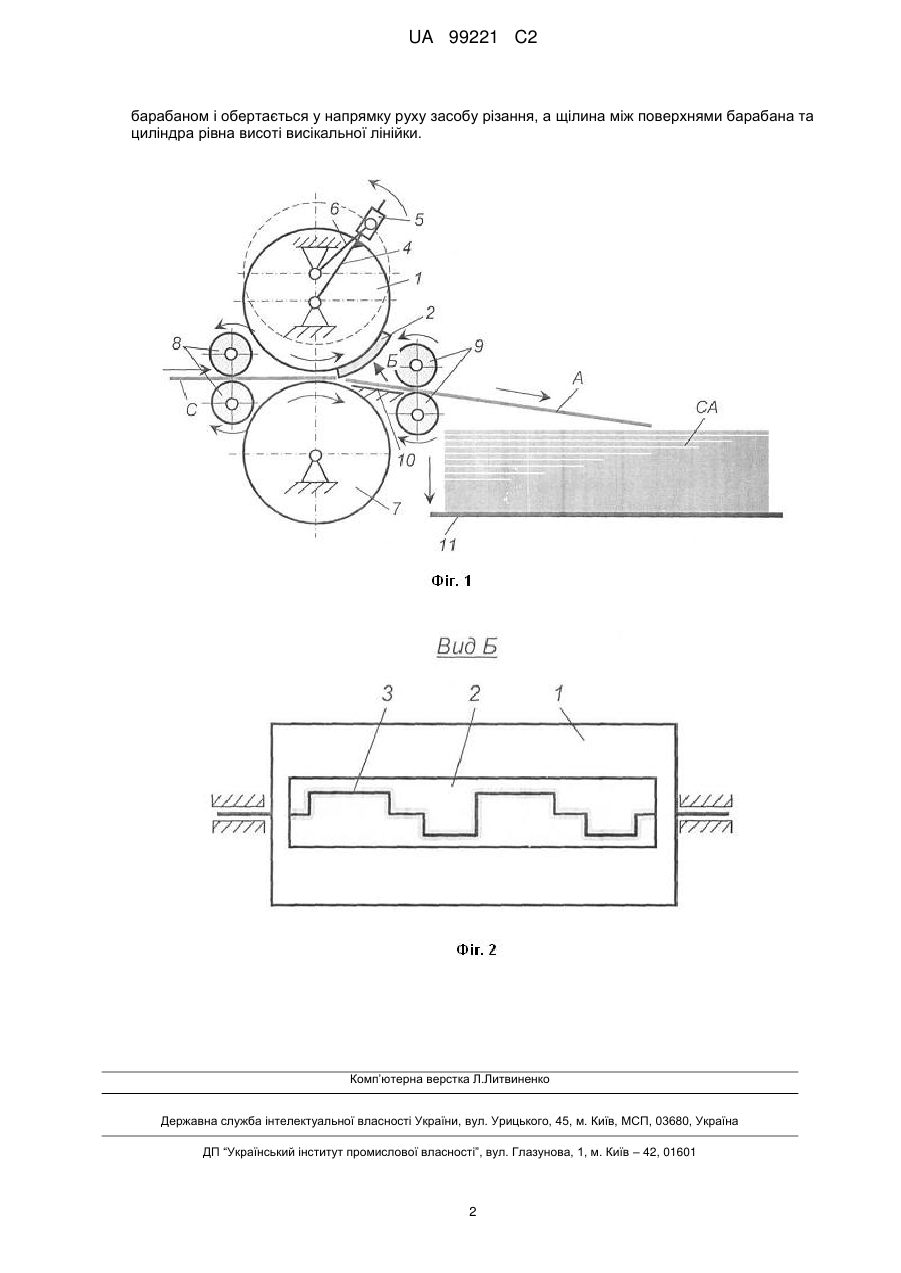

Реферат: Пристрій для розрізування стрічки на аркуші з профільованими контурами складається з розмотувального пристрою, барабана з закріпленим на ньому обертовим засобом різання, вивідних валиків. Барабан жорстко приєднаний до куліси, повзун якої шарнірно з'єднаний з кривошипом. Обертовим засобом різання є профільована висікальна лінійка, встановлена в профільованому пазу фанерної основи, яка зафіксована на поверхні барабана. Пристрій додатково оснащений гладким циліндром, який розташований під барабаном і обертається у напрямку руху засобу різання. Щілина між поверхнями барабана та циліндра рівна висоті висікальної лінійки. UA 99221 C2 (12) UA 99221 C2 UA 99221 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до пристроїв для розрізування стрічки картону, що розмотується з рулону, на аркуші різної довжини з профільованими контурами, які призначені для виготовлення розгорток паковання з мінімальними відходами матеріалу. Відомий різальний пристрій [1], що містить барабан із закріпленим на ньому обертовим ножем і нерухомий ніж, встановлений на траверсі. Взаємодія різальних крайок обох ножів повинна бути однакова по всій довжині для забезпечення якісного різання стрічки. Для забезпечення перпендикулярного розрізування відносно бічної сторони стрічки траверса повернута на деякий кут відносно осі барабана залежно від формату відрізаного аркуша. Проте, для даного пристрою характерні такі недоліки: - переналагодження пристрою для розрізування стрічки на інші формати здійснюється заміною зубчастих коліс у приводі барабана з рухомим ножем, що звужує функціональні можливості пристрою; - контакт рухомого та нерухомого ножів викликає зношування різальних крайок, що призводить до погіршення якості зрізу стрічки; - конструкція використовуваних інструментів не забезпечує розрізування картонної стрічки на аркуші з профільованими контурами. В основу винаходу пристрою для розрізування стрічки на аркуші з профільованими контурами ставиться задача створити компактний різальний пристрій, що забезпечує плавне регулювання формату розрізаних аркушів з профільованими контурами, зручний і надійний в експлуатації, який укомплектований барабаном із засобом різання та гладким циліндром. Поставлена задача створення нового пристрою для розрізування стрічки на аркуші з профільованими контурами, який складається з розмотувального пристрою, барабана з закріпленим на ньому обертовим засобом різання, вивідних валиків, полягає в тому, що барабан жорстко приєднаний до куліси, повзун якої шарнірно з'єднаний з кривошипом, а обертовим засобом різання є профільована висікальна лінійка, встановлена в профільованому пазу фанерної основи, яка зафіксована на поверхні барабана, і пристрій додатково укомплектований гладким циліндром, який розташований під барабаном і обертається у напрямку руху засобу різання, а щілина між поверхнями барабана та циліндра рівна висоті висікальної лінійки. Таким чином, технічний результат полягає у забезпеченні компактної побудови переналагоджуваного пристрою для якісного розрізування стрічки на аркуші з профільованими контурами. Схема пристрою для розрізування стрічки на аркуші з профільованими контурами зображена на фіг. 1, схема засобу різання (вид Б) - на фіг. 2. Пристрій складається з барабана 1, закріпленої на його поверхні фанерної основи 2, у профільному пазу якої встановлена висікальна лінійка 3; куліси 4, жорстко з'єднаної з барабаном 1, з повзуном 5; кривошипа 6; гладкого циліндра 7; подавальних роликів 8; вивідних роликів 9; проміжного 10 та накладного 11 столів. Пристрій працює таким чином. Обертання кривошипа 6 проти годинникової стрілки забезпечує кулісі 4 аналогічний рух, яка завдяки ковзанню повзуна 5 забезпечує барабану 1 нерівномірне обертання. У щілину між циліндричними поверхнями барабана 1 та циліндра 7 ролики 8 подають переднє поле картонної стрічки С, яка переміщується по проміжному столу 10 і потрапляє між вивідні ролики 9. Ділянці рухомої картонної стрічки С подавальні 8 та вивідні 9 ролики забезпечують потрібний натяг. Контакт профільованої висікальної лінійки 3, внаслідок обертання барабана 1, з картонною стрічкою С призводить до поперечного відсікання аркуша А з профільованими контурами, який подається вивідними роликами 9 для формування стопи СА на накладному столі 11. Література 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Частина 2: Палітурне устаткування. - Львів: УАД, 2007. - С. 175. ФОРМУЛА ВИНАХОДУ 55 Пристрій для розрізування стрічки на аркуші з профільованими контурами, що складається з розмотувального пристрою, барабана з закріпленим на ньому обертовим засобом різання, вивідних валиків, який відрізняється тим, що барабан жорстко приєднаний до куліси, повзун якої шарнірно з'єднаний з кривошипом, а обертовим засобом різання є профільована висікальна лінійка, встановлена в профільованому пазу фанерної основи, яка зафіксована на поверхні барабана, і пристрій додатково оснащений гладким циліндром, який розташований під 1 UA 99221 C2 барабаном і обертається у напрямку руху засобу різання, а щілина між поверхнями барабана та циліндра рівна висоті висікальної лінійки. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
