Ручний пристрій для натягування обв’язувальної стрічки

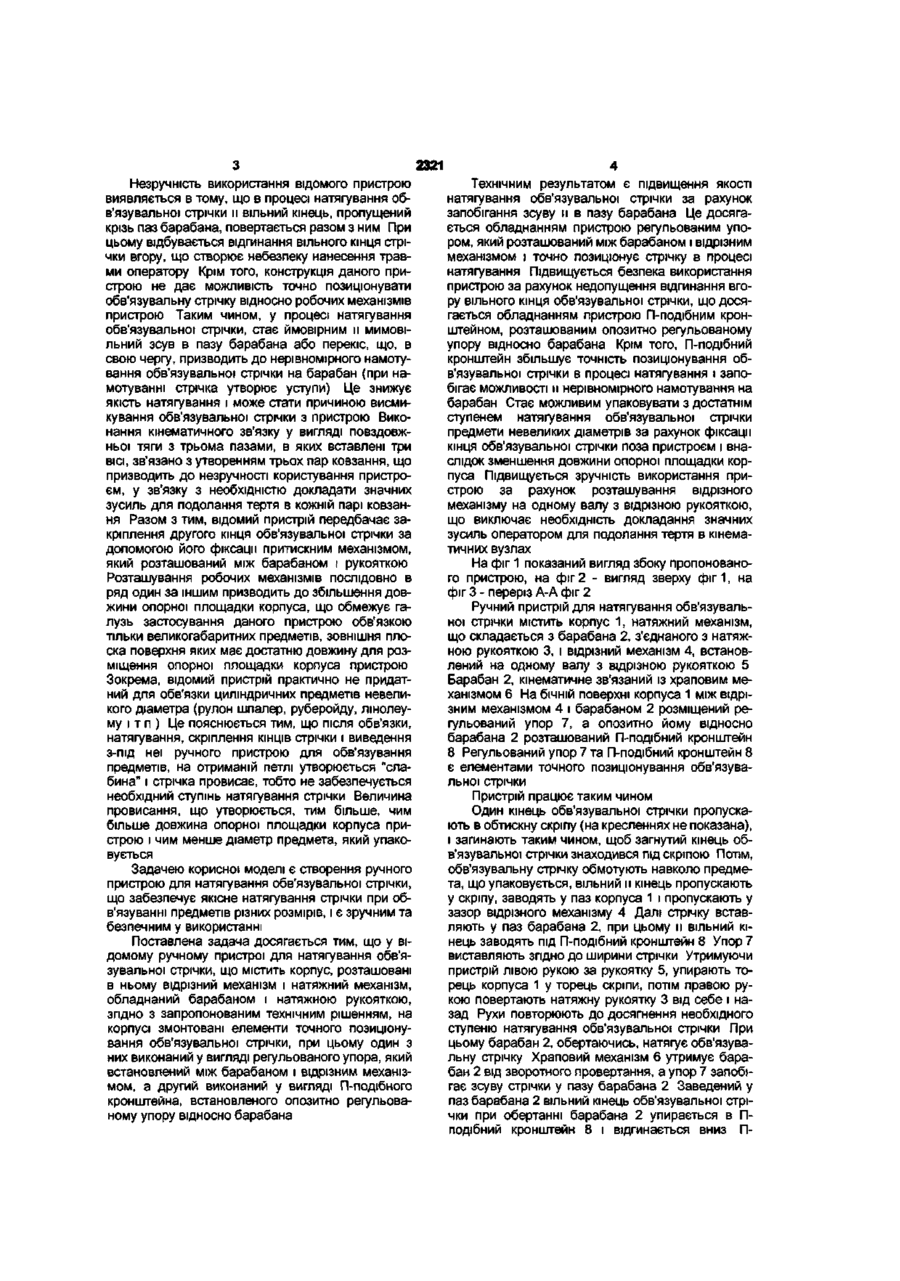

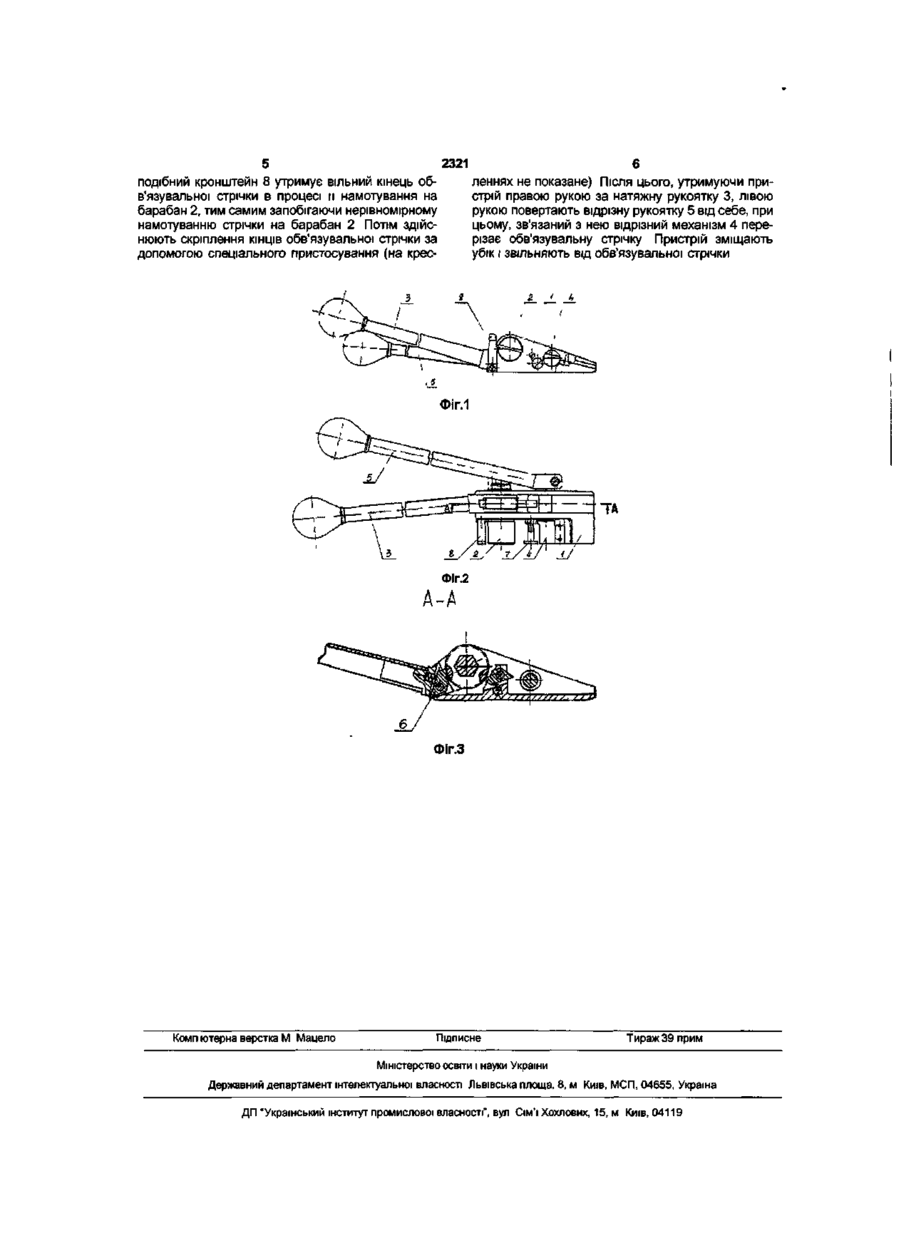

Ручний пристрій для натягування обв'язувальної стрічки, що містить корпус, розташовані в CM со CM 2321 Незручність використання відомого пристрою виявляється в тому, що в процесі натягування обв'язувальної стрічки и вільний кінець, пропущений крізь паз барабана, повертається разом з ним При цьому відбувається відгинання вільного кінця стрічки вгору, що створює небезпеку нанесення травми оператору Крім того, конструкція даного пристрою не дає можливість точно позицюнувати обв'язувальну стрічку відносно робочих механізмів пристрою Таким чином, у процесі натягування обв'язувальної стрічки, стає ймовірним и мимовільний зсув в пазу барабана або перекіс, що, в свою чергу, призводить до нерівномірного намотування обв'язувальної стрічки на барабан (при намотуванні стрічка утворює уступи) Це знижує якість натягування і може стати причиною висмикування обв'язувальної стрічки з пристрою Виконання кінематичного зв'язку у вигляді повздовжньої тяги з трьома пазами, в яких вставлені три ВІСІ, зв'язано з утворенням трьох пар ковзання, що призводить до незручності користування пристроєм, у зв'язку з необхідністю докладати значних зусиль для подолання тертя в кожній парі ковзання Разом з тим, відомий пристрій передбачає закріплення другого кінця обв'язувальної стрічки за допомогою його фіксації притискним механізмом, який розташований між барабаном і рукояткою Розташування робочих механізмів послідовно в ряд один за іншим призводить до збільшення довжини опорної площадки корпуса, що обмежує галузь застосування даного пристрою обв'язкою тільки великогабаритних предметів, зовнішня плоска поверхня яких має достатню довжину для розміщення опорної площадки корпуса пристрою Зокрема, відомий пристрій практично не придатний для обв'язки циліндричних предметів невеликого діаметра (рулон шпалер, руберойду, лінолеуму і т п ) Це пояснюється тим, що після обв'язки, натягування, скріплення КІНЦІВ стрічки і виведення з-під неї ручного пристрою для обв'язування предметів, на отриманій петлі утворюється "слабина" і стрічка провисає, тобто не забезпечується необхідний ступінь натягування стрічки Величина провисання, що утворюється, тим більше, чим більше довжина опорної площадки корпуса пристрою і чим менше діаметр предмета, який упаковується Задачею корисної моделі є створення ручного пристрою для натягування обв'язувальної стрічки, що забезпечує якісне натягування стрічки при обв'язуванні предметів різних розмірів, і є зручним та безпечним у використанні Поставлена задача досягається тим, що у відомому ручному пристрої для натягування обв'язувальної стрічки, що містить корпус, розташовані в ньому відрізний механізм і натяжний механізм, обладнаний барабаном і натяжною рукояткою, згідно з запропонованим технічним рішенням, на корпусі змонтовані елементи точного позиціонування обв'язувальної стрічки, при цьому один з них виконаний у вигляді регульованого упора, який встановлений між барабаном і відрізним механізмом, а другий виконаний у вигляді П-подібного кронштейна, встановленого опозитно регульованому упору відносно барабана Технічним результатом є підвищення якості натягування обв'язувальної стрічки за рахунок запобігання зсуву и в пазу барабана Це досягається обладнанням пристрою регульованим упором, який розташований між барабаном і відрізним механізмом і точно позицюнує стрічку в процесі натягування Підвищується безпека використання пристрою за рахунок недопущення відгинання вгору вільного кінця обв'язувальної стрічки, що досягається обладнанням пристрою П-подібним кронштейном, розташованим опозитно регульованому упору відносно барабана Крім того, П-подібний кронштейн збільшує точність позиціонування обв'язувальної стрічки в процесі натягування і запобігає можливості п нерівномірного намотування на барабан Стає можливим упаковувати з достатнім ступенем натягування обв'язувальної стрічки предмети невеликих діаметрів за рахунок фіксації кінця обв'язувальної стрічки поза пристроєм і внаслідок зменшення довжини опорної площадки корпуса Підвищується зручність використання пристрою за рахунок розташування відрізного механізму на одному валу з відрізною рукояткою, що виключає необхідність докладання значних зусиль оператором для подолання тертя в кінематичних вузлах На фіг 1 показаний вигляд збоку пропонованого пристрою, на фіг 2 - вигляд зверху фіг1, на фіг 3 - переріз А-А фіг 2 Ручний пристрій для натягування обв'язувальної стрічки містить корпус 1, натяжний механізм, що складається з барабана 2, з'єднаного з натяжною рукояткою 3, і відрізний механізм 4, встановлений на одному валу з відрізною рукояткою 5 Барабан 2, кінематичне зв'язаний із храповим механізмом 6 На бічній поверхні корпуса 1 між відрізним механізмом 4 і барабаном 2 розміщений регульований упор 7, а опозитно йому відносно барабана 2 розташований П-подібний кронштейн 8 Регульований упор 7 та П-подібний кронштейн 8 є елементами точного позиціонування обв'язувальної стрічки Пристрій працює таким чином Один кінець обв'язувальної стрічки пропускають в обтискну скріпу (на кресленнях не показана), і загинають таким чином, щоб загнутий кінець обв'язувальної стрічки знаходився під скріпою Потім, обв'язувальну стрічку обмотують навколо предмета, що упаковується, вільний н кінець пропускають у скріпу, заводять у паз корпуса 1 і пропускають у зазор відрізного механізму 4 Далі стрічку вставляють у паз барабана 2, при цьому и вільний кінець заводять під П-подібний кронштейн 8 Упор 7 виставляють згідно до ширини стрічки Утримуючи пристрій лівою рукою за рукоятку 5, упирають торець корпуса 1 у торець скріпи, потім правою рукою повертають натяжну рукоятку 3 від себе і назад Рухи повторюють до досягнення необхідного ступеню натягування обв'язувальної стрічки При цьому барабан 2, обертаючись, натягує обв'язувальну стрічку Храповий механізм 6 утримує барабан 2 від зворотного провертання, а упор 7 запобігає зсуву стрічки у пазу барабана 2 Заведений у паз барабана 2 вільний кінець обв'язувальної стрічки при обертанні барабана 2 упирається в Пподібний кронштейн 8 і відгинається вниз П 2321 подібний кронштейн 8 утримує вільний кінець обв'язувальної стрічки в процесі м намотування на барабан 2, тим самим запобігаючи нерівномірному намотуванню стрічки на барабан 2 Потім здійснюють скріплення КІНЦІВ обв'язувальної стрічки за допомогою спеціального пристосування (на крес леннях не показане) Після цього, утримуючи пристрій правою рукою за натяжну рукоятку 3, лівою рукою повертають відрізну рукоятку 5 від себе, при цьому, зв'язаний з нею відрізний механізм 4 перерізає обв'язувальну стрічку Пристрій зміщають убік і звільняють від обв'язувальної стрічки Фіг.1 Фіг.2 ґ\ ™~ г*1 Фіг.3 Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
