Ректифікаційна колона

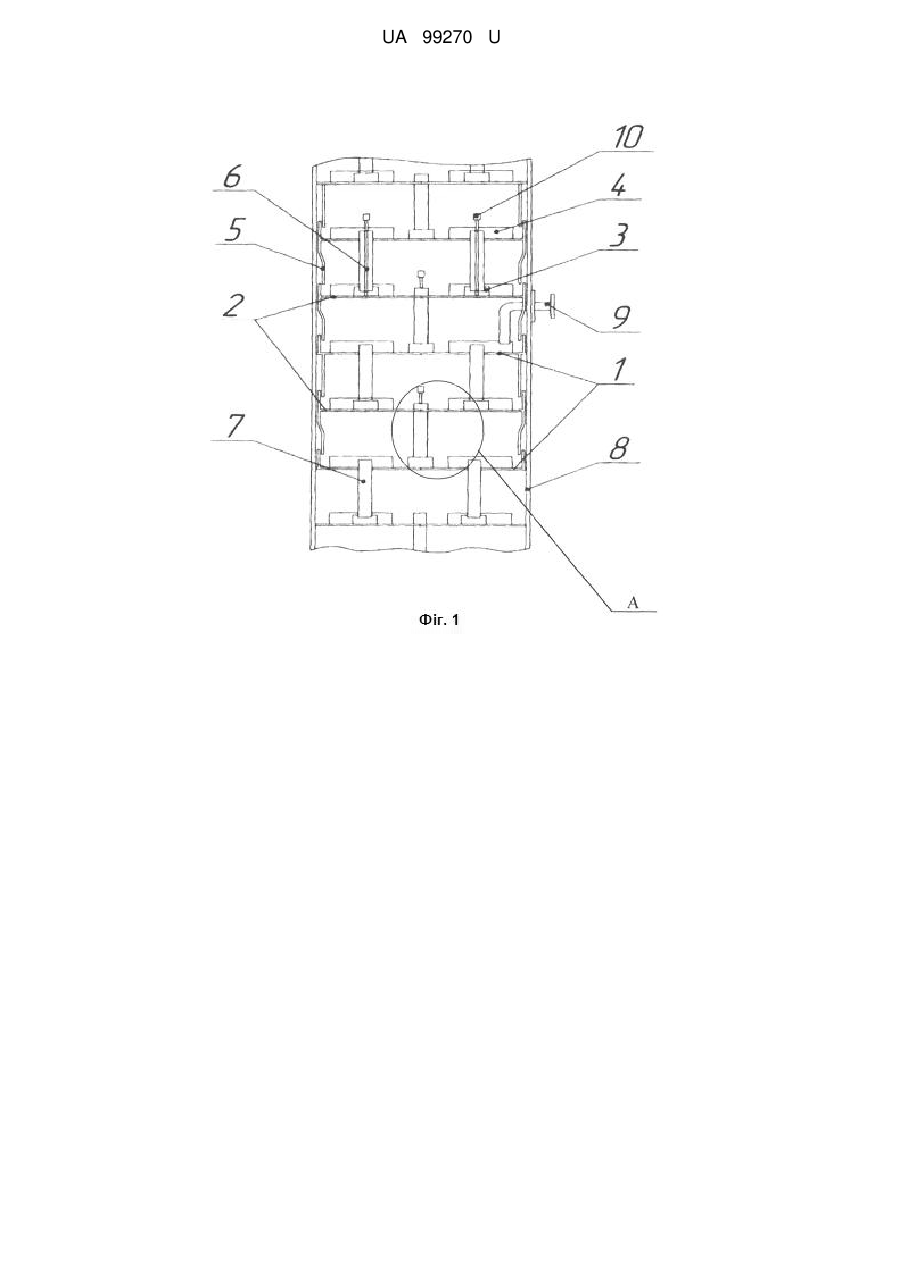

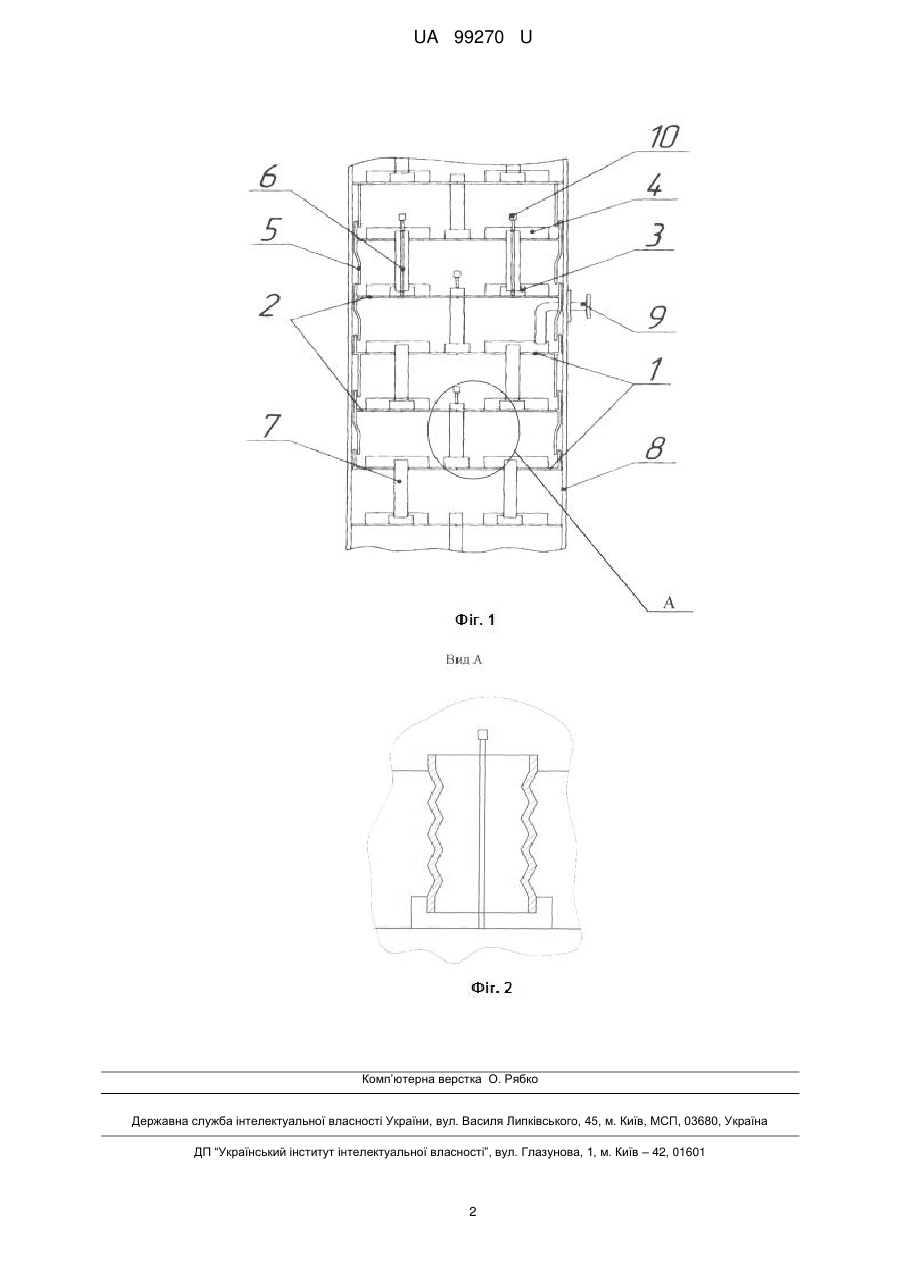

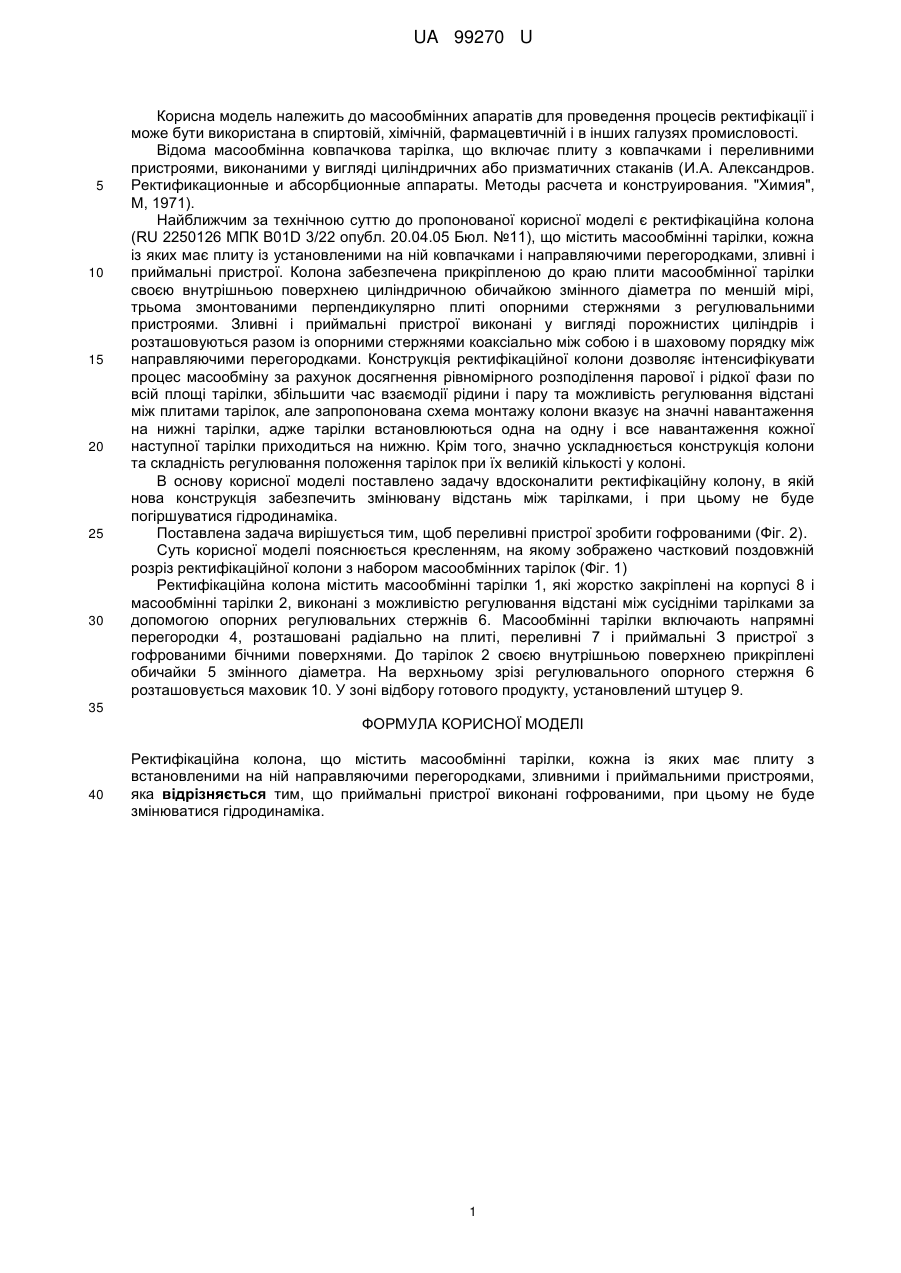

Реферат: Ректифікаційна колона містить масообмінні тарілки, кожна із яких має плиту з встановленими на ній направляючими перегородками, зливними і приймальними пристроями. Приймальні пристрої виконані гофрованими, при цьому не буде змінюватися гідродинаміка. UA 99270 U (54) РЕКТИФІКАЦІЙНА КОЛОНА UA 99270 U UA 99270 U 5 10 15 20 25 30 Корисна модель належить до масообмінних апаратів для проведення процесів ректифікації і може бути використана в спиртовій, хімічній, фармацевтичній і в інших галузях промисловості. Відома масообмінна ковпачкова тарілка, що включає плиту з ковпачками і переливними пристроями, виконаними у вигляді циліндричних або призматичних стаканів (И.А. Александров. Ректификационные и абсорбционные аппараты. Методы расчета и конструирования. "Химия", М, 1971). Найближчим за технічною суттю до пропонованої корисної моделі є ректифікаційна колона (RU 2250126 МПК B01D 3/22 опубл. 20.04.05 Бюл. №11), що містить масообмінні тарілки, кожна із яких має плиту із установленими на ній ковпачками і направляючими перегородками, зливні і приймальні пристрої. Колона забезпечена прикріпленою до краю плити масообмінної тарілки своєю внутрішньою поверхнею циліндричною обичайкою змінного діаметра по меншій мірі, трьома змонтованими перпендикулярно плиті опорними стержнями з регулювальними пристроями. Зливні і приймальні пристрої виконані у вигляді порожнистих циліндрів і розташовуються разом із опорними стержнями коаксіально між собою і в шаховому порядку між направляючими перегородками. Конструкція ректифікаційної колони дозволяє інтенсифікувати процес масообміну за рахунок досягнення рівномірного розподілення парової і рідкої фази по всій площі тарілки, збільшити час взаємодії рідини і пару та можливість регулювання відстані між плитами тарілок, але запропонована схема монтажу колони вказує на значні навантаження на нижні тарілки, адже тарілки встановлюються одна на одну і все навантаження кожної наступної тарілки приходиться на нижню. Крім того, значно ускладнюється конструкція колони та складність регулювання положення тарілок при їх великій кількості у колоні. В основу корисної моделі поставлено задачу вдосконалити ректифікаційну колону, в якій нова конструкція забезпечить змінювану відстань між тарілками, і при цьому не буде погіршуватися гідродинаміка. Поставлена задача вирішується тим, щоб переливні пристрої зробити гофрованими (Фіг. 2). Суть корисної моделі пояснюється кресленням, на якому зображено частковий поздовжній розріз ректифікаційної колони з набором масообмінних тарілок (Фіг. 1) Ректифікаційна колона містить масообмінні тарілки 1, які жорстко закріплені на корпусі 8 і масообмінні тарілки 2, виконані з можливістю регулювання відстані між сусідніми тарілками за допомогою опорних регулювальних стержнів 6. Масообмінні тарілки включають напрямні перегородки 4, розташовані радіально на плиті, переливні 7 і приймальні З пристрої з гофрованими бічними поверхнями. До тарілок 2 своєю внутрішньою поверхнею прикріплені обичайки 5 змінного діаметра. На верхньому зрізі регулювального опорного стержня 6 розташовується маховик 10. У зоні відбору готового продукту, установлений штуцер 9. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ректифікаційна колона, що містить масообмінні тарілки, кожна із яких має плиту з встановленими на ній направляючими перегородками, зливними і приймальними пристроями, яка відрізняється тим, що приймальні пристрої виконані гофрованими, при цьому не буде змінюватися гідродинаміка. 1 UA 99270 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
