Ректифікаційна колона

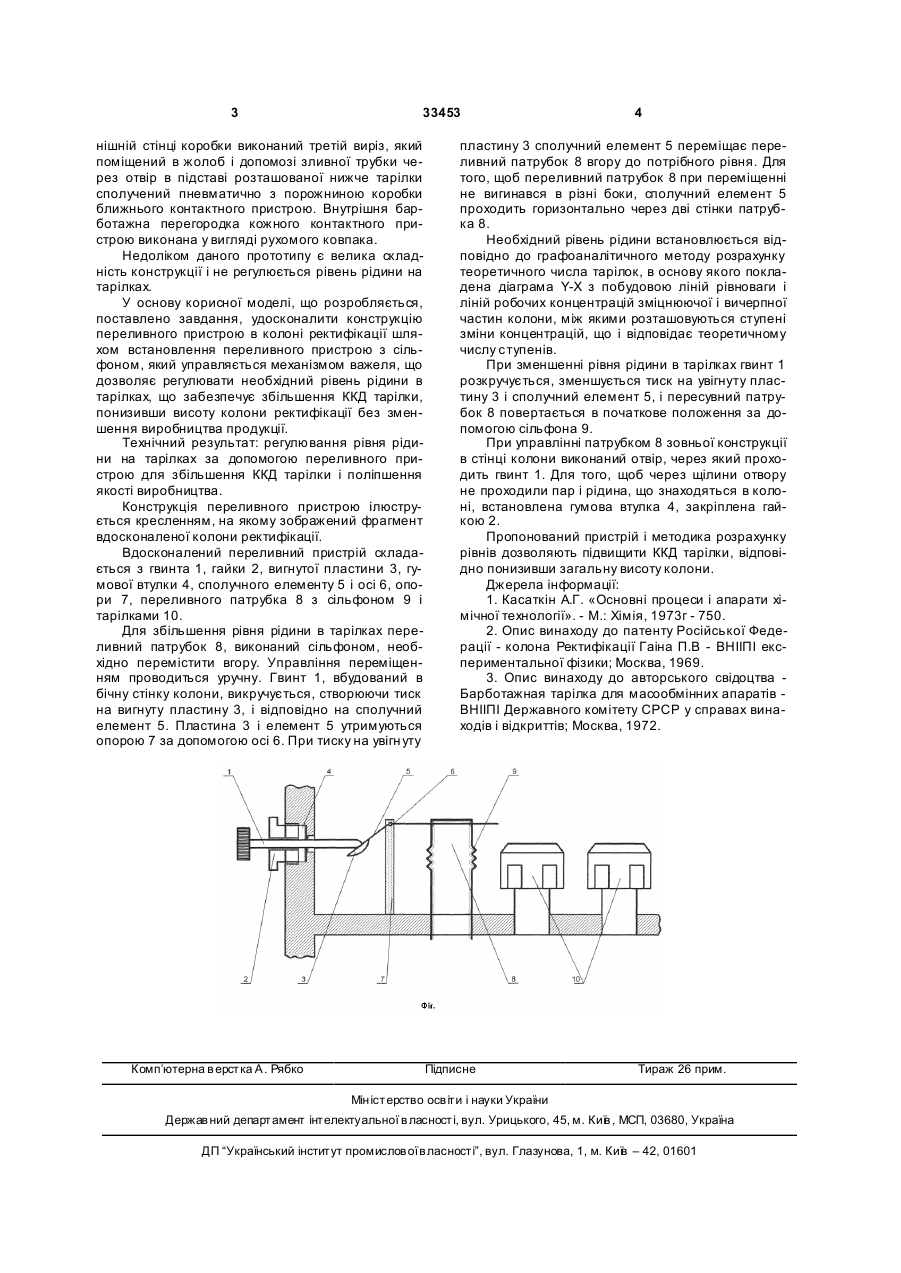

Ректифікаційна колона, що є корпусом і містить розміщені на різних рівнях по висоті тарілки, 3 33453 нішній стінці коробки виконаний третій виріз, який поміщений в жолоб і допомозі зливної трубки через отвір в підставі розташованої нижче тарілки сполучений пневматично з порожниною коробки ближнього контактного пристрою. Внутрішня барботажна перегородка кожного контактного пристрою виконана у вигляді рухомого ковпака. Недоліком даного прототипу є велика складність конструкції і не регулюється рівень рідини на тарілках. У основу корисної моделі, що розробляється, поставлено завдання, удосконалити конструкцію переливного пристрою в колоні ректифікації шляхом встановлення переливного пристрою з сільфоном, який управляється механізмом важеля, що дозволяє регулювати необхідний рівень рідини в тарілках, що забезпечує збільшення ККД тарілки, понизивши висоту колони ректифікації без зменшення виробництва продукції. Технічний результат: регулювання рівня рідини на тарілках за допомогою переливного пристрою для збільшення ККД тарілки і поліпшення якості виробництва. Конструкція переливного пристрою ілюструється кресленням, на якому зображений фрагмент вдосконаленої колони ректифікації. Вдосконалений переливний пристрій складається з гвинта 1, гайки 2, вигнутої пластини 3, гумової втулки 4, сполучного елементу 5 і осі 6, опори 7, переливного патрубка 8 з сільфоном 9 і тарілками 10. Для збільшення рівня рідини в тарілках переливний патрубок 8, виконаний сільфоном, необхідно перемістити вгору. Управління переміщенням проводиться уручну. Гвинт 1, вбудований в бічну стінку колони, викручується, створюючи тиск на вигнуту пластину 3, і відповідно на сполучний елемент 5. Пластина 3 і елемент 5 утримуються опорою 7 за допомогою осі 6. При тиску на увігн уту Комп’ютерна в ерстка А. Рябко 4 пластину 3 сполучний елемент 5 переміщає переливний патрубок 8 вгору до потрібного рівня. Для того, щоб переливний патрубок 8 при переміщенні не вигинався в різні боки, сполучний елемент 5 проходить горизонтально через дві стінки патрубка 8. Необхідний рівень рідини встановлюється відповідно до графоаналітичного методу розрахунку теоретичного числа тарілок, в основу якого покладена діаграма Y-X з побудовою ліній рівноваги і ліній робочих концентрацій зміцнюючої і вичерпної частин колони, між якими розташовуються ступені зміни концентрацій, що і відповідає теоретичному числу ступенів. При зменшенні рівня рідини в тарілках гвинт 1 розкручується, зменшується тиск на увігнуту пластину 3 і сполучний елемент 5, і пересувний патрубок 8 повертається в початкове положення за допомогою сільфона 9. При управлінні патрубком 8 зовньої конструкції в стінці колони виконаний отвір, через який проходить гвинт 1. Для того, щоб через щілини отвору не проходили пар і рідина, що знаходяться в колоні, встановлена гумова втулка 4, закріплена гайкою 2. Пропонований пристрій і методика розрахунку рівнів дозволяють підвищити ККД тарілки, відповідно понизивши загальну висоту колони. Джерела інформації: 1. Касаткін А.Г. «Основні процеси і апарати хімічної технології». - М.: Хімія, 1973г - 750. 2. Опис винаходу до патенту Російської Федерації - колона Ректифікації Гаіна П.В - ВНІІПІ експериментальної фізики; Москва, 1969. 3. Опис винаходу до авторського свідоцтва Барботажная тарілка для масообмінних апаратів ВНІІПІ Державного комітету СРСР у справах винаходів і відкриттів; Москва, 1972. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
