Установка для визначення властивостей рослинних матеріалів

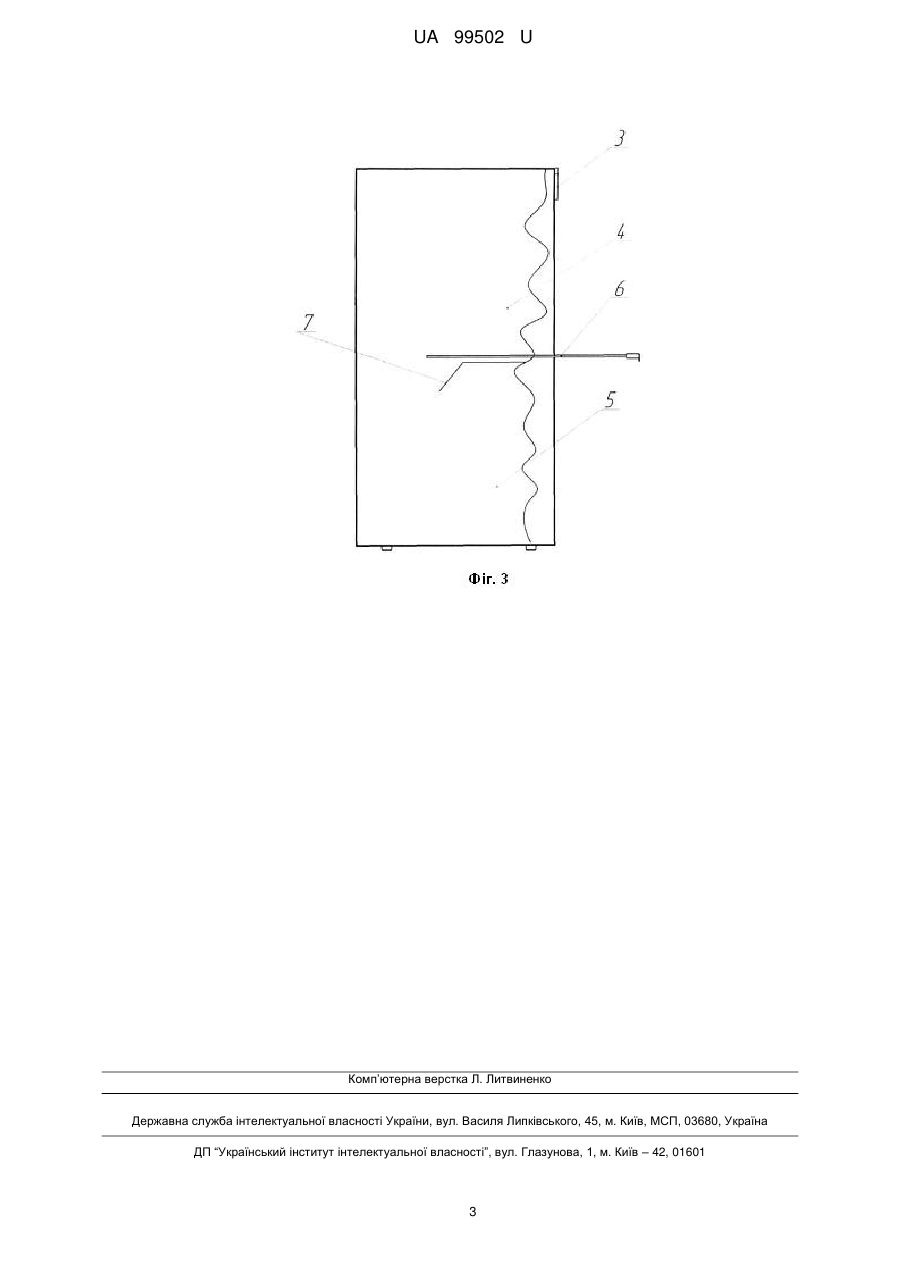

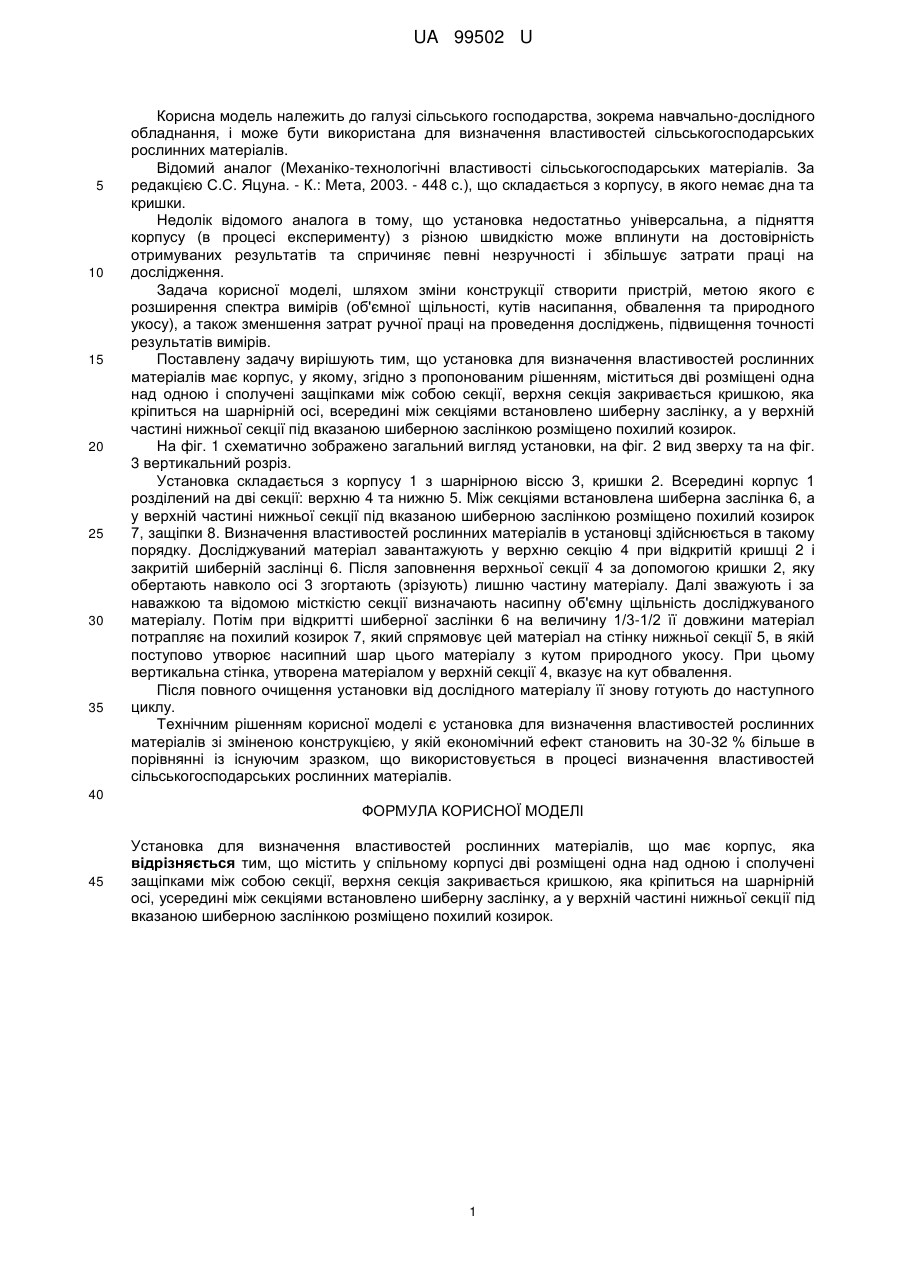

Реферат: Установка для визначення властивостей рослинних матеріалів має корпус. Вона містить у спільному корпусі дві розміщені одна над одною і сполучені защіпками між собою секції, верхня секція закривається кришкою, яка кріпиться на шарнірній осі, усередині між секціями встановлено шиберну заслінку, а у верхній частині нижньої секції під вказаною шиберною заслінкою розміщено похилий козирок. UA 99502 U (54) УСТАНОВКА ДЛЯ ВИЗНАЧЕННЯ ВЛАСТИВОСТЕЙ РОСЛИННИХ МАТЕРІАЛІВ UA 99502 U UA 99502 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, зокрема навчально-дослідного обладнання, і може бути використана для визначення властивостей сільськогосподарських рослинних матеріалів. Відомий аналог (Механіко-технологічні властивості сільськогосподарських матеріалів. За редакцією С.С. Яцуна. - К.: Мета, 2003. - 448 с.), що складається з корпусу, в якого немає дна та кришки. Недолік відомого аналога в тому, що установка недостатньо універсальна, а підняття корпусу (в процесі експерименту) з різною швидкістю може вплинути на достовірність отримуваних результатів та спричиняє певні незручності і збільшує затрати праці на дослідження. Задача корисної моделі, шляхом зміни конструкції створити пристрій, метою якого є розширення спектра вимірів (об'ємної щільності, кутів насипання, обвалення та природного укосу), а також зменшення затрат ручної праці на проведення досліджень, підвищення точності результатів вимірів. Поставлену задачу вирішують тим, що установка для визначення властивостей рослинних матеріалів має корпус, у якому, згідно з пропонованим рішенням, міститься дві розміщені одна над одною і сполучені защіпками між собою секції, верхня секція закривається кришкою, яка кріпиться на шарнірній осі, всередині між секціями встановлено шиберну заслінку, а у верхній частині нижньої секції під вказаною шиберною заслінкою розміщено похилий козирок. На фіг. 1 схематично зображено загальний вигляд установки, на фіг. 2 вид зверху та на фіг. 3 вертикальний розріз. Установка складається з корпусу 1 з шарнірною віссю 3, кришки 2. Всередині корпус 1 розділений на дві секції: верхню 4 та нижню 5. Між секціями встановлена шиберна заслінка 6, а у верхній частині нижньої секції під вказаною шиберною заслінкою розміщено похилий козирок 7, защіпки 8. Визначення властивостей рослинних матеріалів в установці здійснюється в такому порядку. Досліджуваний матеріал завантажують у верхню секцію 4 при відкритій кришці 2 і закритій шиберній заслінці 6. Після заповнення верхньої секції 4 за допомогою кришки 2, яку обертають навколо осі 3 згортають (зрізують) лишню частину матеріалу. Далі зважують і за наважкою та відомою місткістю секції визначають насипну об'ємну щільність досліджуваного матеріалу. Потім при відкритті шиберної заслінки 6 на величину 1/3-1/2 її довжини матеріал потрапляє на похилий козирок 7, який спрямовує цей матеріал на стінку нижньої секції 5, в якій поступово утворює насипний шар цього матеріалу з кутом природного укосу. При цьому вертикальна стінка, утворена матеріалом у верхній секції 4, вказує на кут обвалення. Після повного очищення установки від дослідного матеріалу її знову готують до наступного циклу. Технічним рішенням корисної моделі є установка для визначення властивостей рослинних матеріалів зі зміненою конструкцією, у якій економічний ефект становить на 30-32 % більше в порівнянні із існуючим зразком, що використовується в процесі визначення властивостей сільськогосподарських рослинних матеріалів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка для визначення властивостей рослинних матеріалів, що має корпус, яка відрізняється тим, що містить у спільному корпусі дві розміщені одна над одною і сполучені защіпками між собою секції, верхня секція закривається кришкою, яка кріпиться на шарнірній осі, усередині між секціями встановлено шиберну заслінку, а у верхній частині нижньої секції під вказаною шиберною заслінкою розміщено похилий козирок. 1 UA 99502 U 2 UA 99502 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
