Кожухотрубний теплообмінник

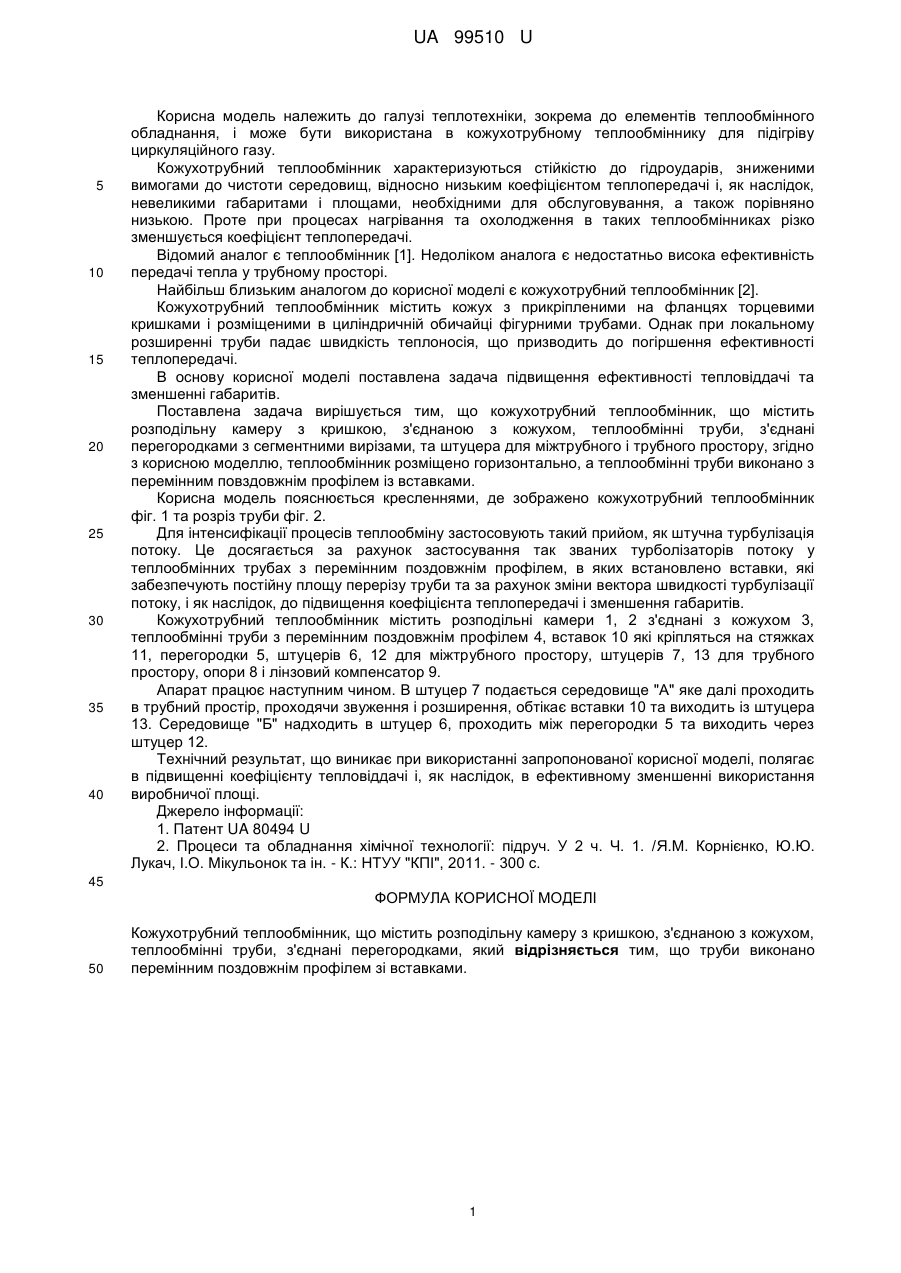

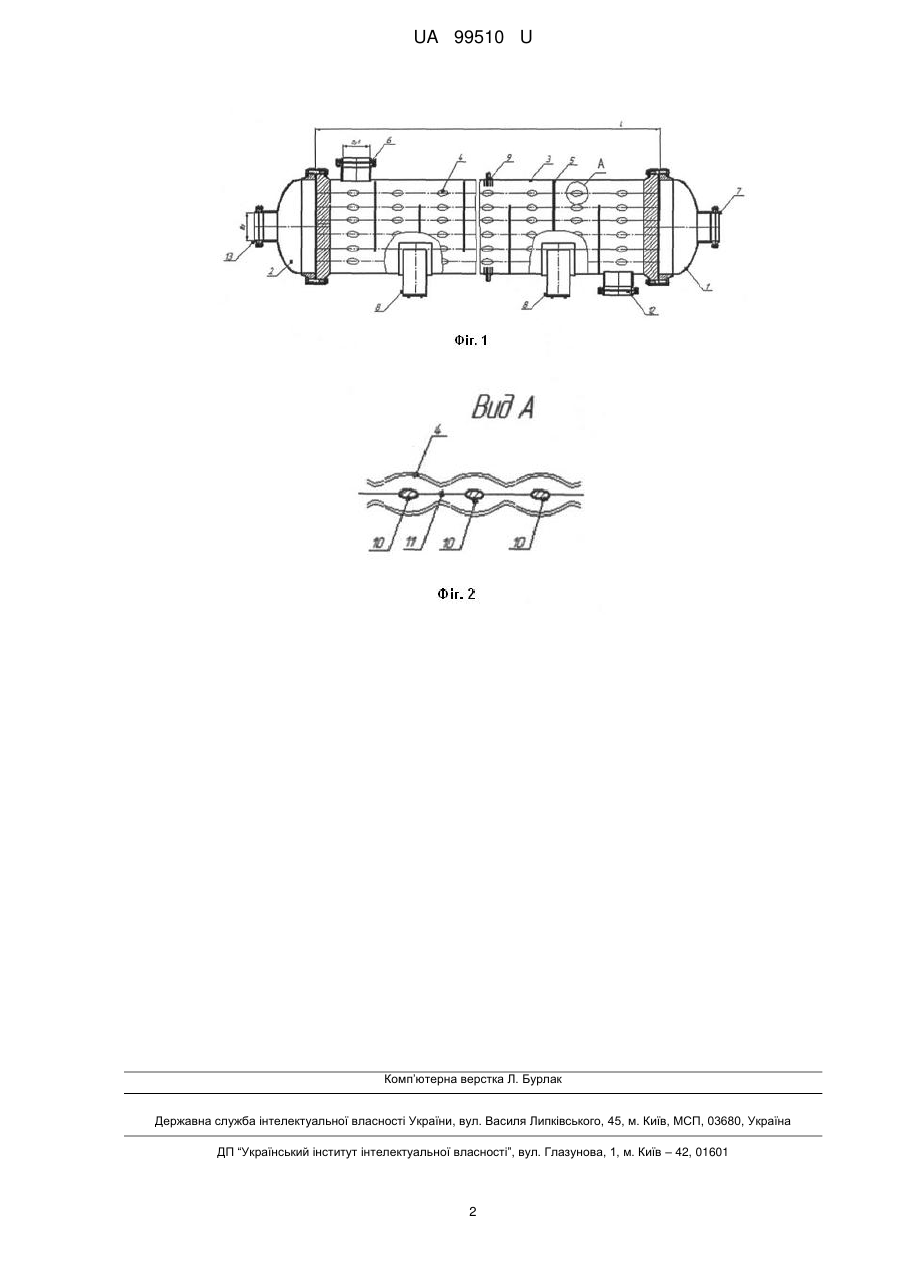

Реферат: Кожухотрубний теплообмінник містить розподільну камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками. Труби виконано перемінним поздовжнім профілем зі вставками. UA 99510 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 99510 U UA 99510 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі теплотехніки, зокрема до елементів теплообмінного обладнання, і може бути використана в кожухотрубному теплообміннику для підігріву циркуляційного газу. Кожухотрубний теплообмінник характеризуються стійкістю до гідроударів, зниженими вимогами до чистоти середовищ, відносно низьким коефіцієнтом теплопередачі і, як наслідок, невеликими габаритами і площами, необхідними для обслуговування, а також порівняно низькою. Проте при процесах нагрівання та охолодження в таких теплообмінниках різко зменшується коефіцієнт теплопередачі. Відомий аналог є теплообмінник [1]. Недоліком аналога є недостатньо висока ефективність передачі тепла у трубному просторі. Найбільш близьким аналогом до корисної моделі є кожухотрубний теплообмінник [2]. Кожухотрубний теплообмінник містить кожух з прикріпленими на фланцях торцевими кришками і розміщеними в циліндричній обичайці фігурними трубами. Однак при локальному розширенні труби падає швидкість теплоносія, що призводить до погіршення ефективності теплопередачі. В основу корисної моделі поставлена задача підвищення ефективності тепловіддачі та зменшенні габаритів. Поставлена задача вирішується тим, що кожухотрубний теплообмінник, що містить розподільну камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками з сегментними вирізами, та штуцера для міжтрубного і трубного простору, згідно з корисною моделлю, теплообмінник розміщено горизонтально, а теплообмінні труби виконано з перемінним повздовжнім профілем із вставками. Корисна модель пояснюється кресленнями, де зображено кожухотрубний теплообмінник фіг. 1 та розріз труби фіг. 2. Для інтенсифікації процесів теплообміну застосовують такий прийом, як штучна турбулізація потоку. Це досягається за рахунок застосування так званих турболізаторів потоку у теплообмінних трубах з перемінним поздовжнім профілем, в яких встановлено вставки, які забезпечують постійну площу перерізу труби та за рахунок зміни вектора швидкості турбулізації потоку, і як наслідок, до підвищення коефіцієнта теплопередачі і зменшення габаритів. Кожухотрубний теплообмінник містить розподільні камери 1, 2 з'єднані з кожухом 3, теплообмінні труби з перемінним поздовжнім профілем 4, вставок 10 які кріпляться на стяжках 11, перегородки 5, штуцерів 6, 12 для міжтрубного простору, штуцерів 7, 13 для трубного простору, опори 8 і лінзовий компенсатор 9. Апарат працює наступним чином. В штуцер 7 подається середовище "А" яке далі проходить в трубний простір, проходячи звуження і розширення, обтікає вставки 10 та виходить із штуцера 13. Середовище "Б" надходить в штуцер 6, проходить між перегородки 5 та виходить через штуцер 12. Технічний результат, що виникає при використанні запропонованої корисної моделі, полягає в підвищенні коефіцієнту тепловіддачі і, як наслідок, в ефективному зменшенні використання виробничої площі. Джерело інформації: 1. Патент UA 80494 U 2. Процеси та обладнання хімічної технології: підруч. У 2 ч. Ч. 1. /Я.М. Корнієнко, Ю.Ю. Лукач, І.О. Мікульонок та ін. - К.: НТУУ "КПІ", 2011. - 300 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кожухотрубний теплообмінник, що містить розподільну камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками, який відрізняється тим, що труби виконано перемінним поздовжнім профілем зі вставками. 1 UA 99510 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
