Трубчастий елемент парогенератора

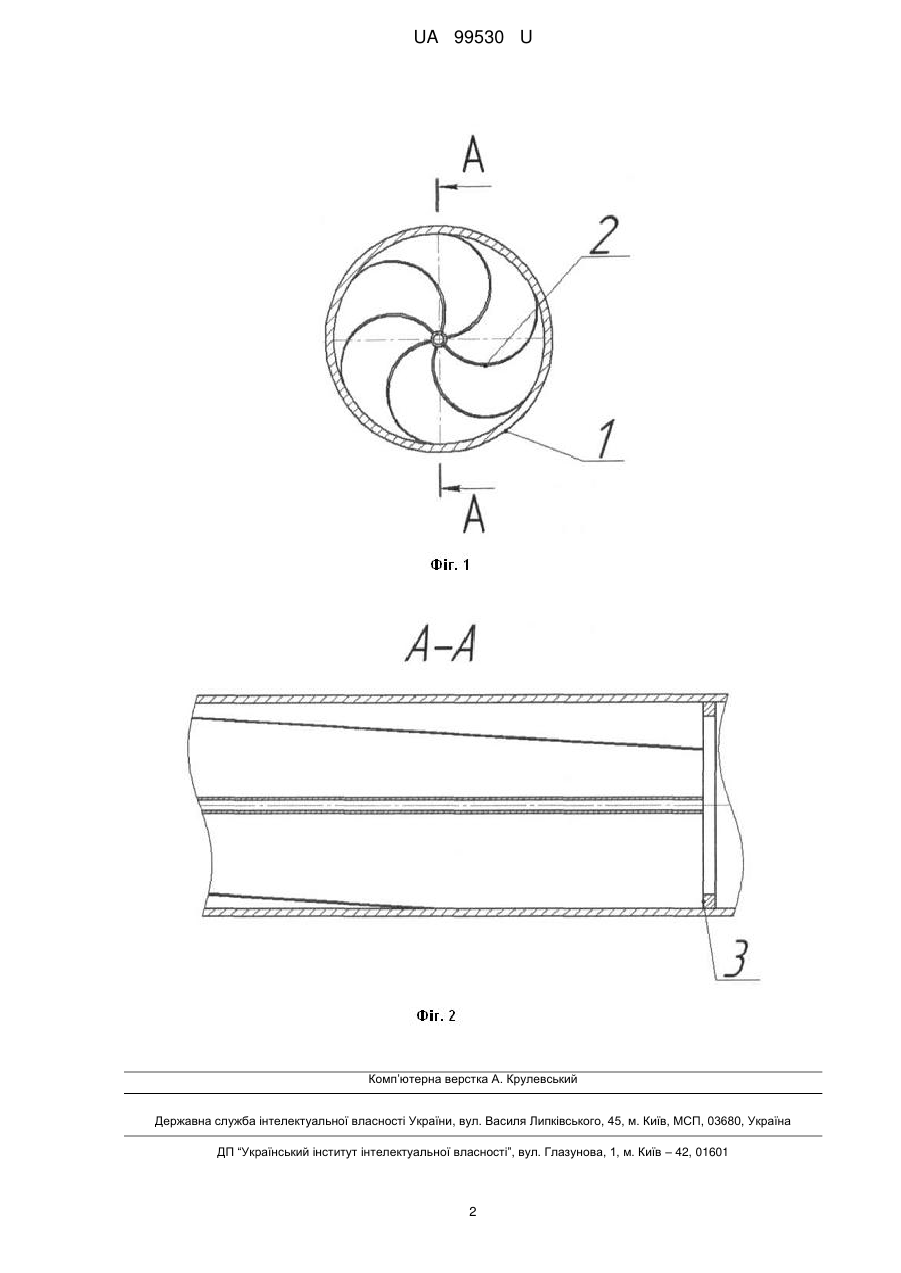

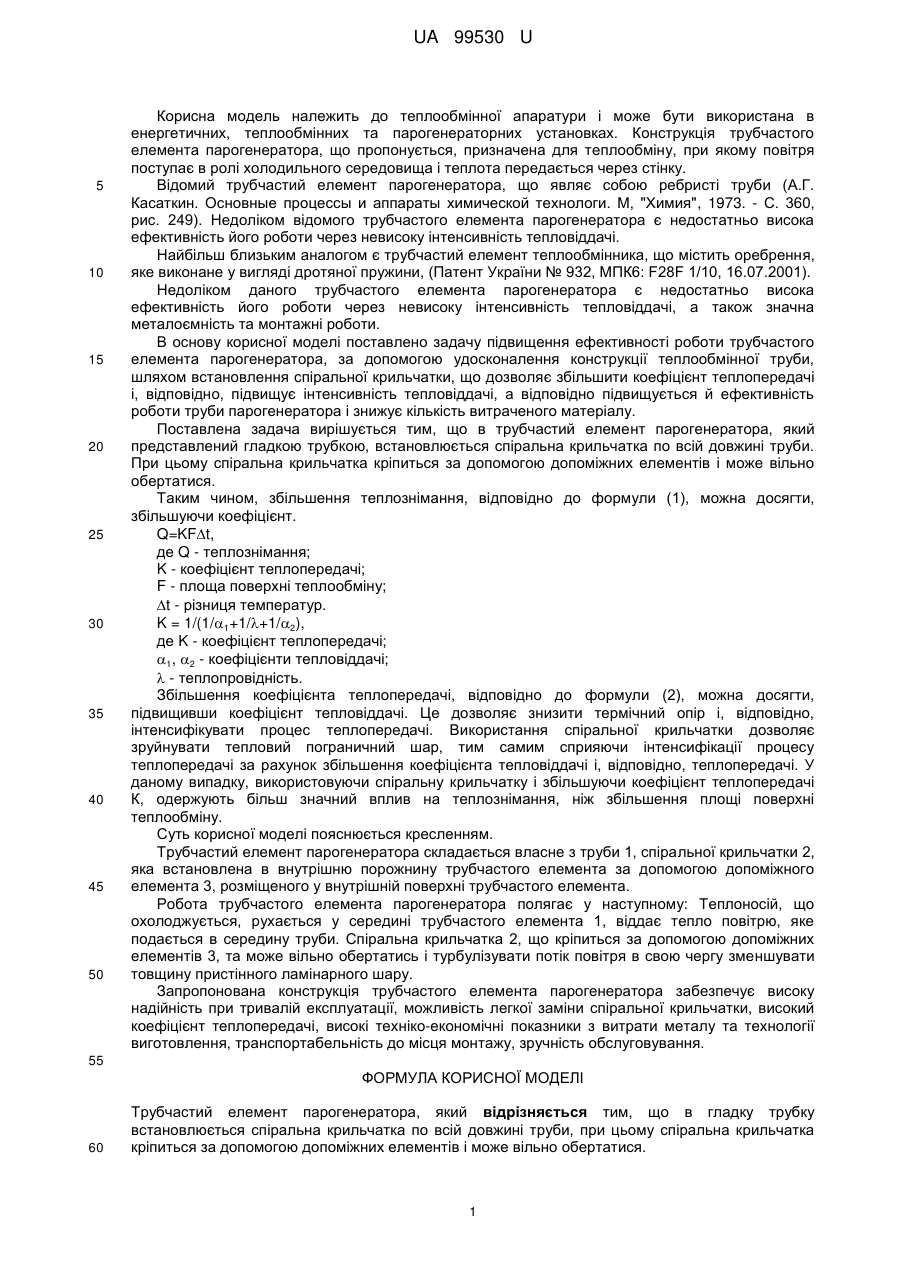

Реферат: Трубчастий елемент парогенератора містить гладку трубку, в яку встановлена спіральна крильчатка по всій довжині труби, при цьому спіральна крильчатка кріпиться за допомогою допоміжних елементів і може вільно обертатися. UA 99530 U (54) ТРУБЧАСТИЙ ЕЛЕМЕНТ ПАРОГЕНЕРАТОРА UA 99530 U UA 99530 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних, теплообмінних та парогенераторних установках. Конструкція трубчастого елемента парогенератора, що пропонується, призначена для теплообміну, при якому повітря поступає в ролі холодильного середовища і теплота передається через стінку. Відомий трубчастий елемент парогенератора, що являє собою ребристі труби (А.Г. Касаткин. Основные процессы и аппараты химической технологи. М, "Химия", 1973. - С. 360, рис. 249). Недоліком відомого трубчастого елемента парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. Найбільш близьким аналогом є трубчастий елемент теплообмінника, що містить оребрення, яке виконане у вигляді дротяної пружини, (Патент України № 932, МПК6: F28F 1/10, 16.07.2001). Недоліком даного трубчастого елемента парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі, а також значна металоємність та монтажні роботи. В основу корисної моделі поставлено задачу підвищення ефективності роботи трубчастого елемента парогенератора, за допомогою удосконалення конструкції теплообмінної труби, шляхом встановлення спіральної крильчатки, що дозволяє збільшити коефіцієнт теплопередачі і, відповідно, підвищує інтенсивність тепловіддачі, а відповідно підвищується й ефективність роботи труби парогенератора і знижує кількість витраченого матеріалу. Поставлена задача вирішується тим, що в трубчастий елемент парогенератора, який представлений гладкою трубкою, встановлюється спіральна крильчатка по всій довжині труби. При цьому спіральна крильчатка кріпиться за допомогою допоміжних елементів і може вільно обертатися. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт. Q=KFt, де Q - теплознімання; K - коефіцієнт теплопередачі; F - площа поверхні теплообміну; t - різниця температур. K = 1/(1/1+1/+1/2), де K - коефіцієнт теплопередачі; 1, 2 - коефіцієнти тепловіддачі;  - теплопровідність. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна досягти, підвищивши коефіцієнт тепловіддачі. Це дозволяє знизити термічний опір і, відповідно, інтенсифікувати процес теплопередачі. Використання спіральної крильчатки дозволяє зруйнувати тепловий пограничний шар, тим самим сприяючи інтенсифікації процесу теплопередачі за рахунок збільшення коефіцієнта тепловіддачі і, відповідно, теплопередачі. У даному випадку, використовуючи спіральну крильчатку і збільшуючи коефіцієнт теплопередачі К, одержують більш значний вплив на теплознімання, ніж збільшення площі поверхні теплообміну. Суть корисної моделі пояснюється кресленням. Трубчастий елемент парогенератора складається власне з труби 1, спіральної крильчатки 2, яка встановлена в внутрішню порожнину трубчастого елемента за допомогою допоміжного елемента 3, розміщеного у внутрішній поверхні трубчастого елемента. Робота трубчастого елемента парогенератора полягає у наступному: Теплоносій, що охолоджується, рухається у середині трубчастого елемента 1, віддає тепло повітрю, яке подається в середину труби. Спіральна крильчатка 2, що кріпиться за допомогою допоміжних елементів 3, та може вільно обертатись і турбулізувати потік повітря в свою чергу зменшувати товщину пристінного ламінарного шару. Запропонована конструкція трубчастого елемента парогенератора забезпечує високу надійність при тривалій експлуатації, можливість легкої заміни спіральної крильчатки, високий коефіцієнт теплопередачі, високі техніко-економічні показники з витрати металу та технології виготовлення, транспортабельність до місця монтажу, зручність обслуговування. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Трубчастий елемент парогенератора, який відрізняється тим, що в гладку трубку встановлюється спіральна крильчатка по всій довжині труби, при цьому спіральна крильчатка кріпиться за допомогою допоміжних елементів і може вільно обертатися. 1 UA 99530 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
