Спосіб підвищення параметрів технічних характеристик відцентрових вентиляторів

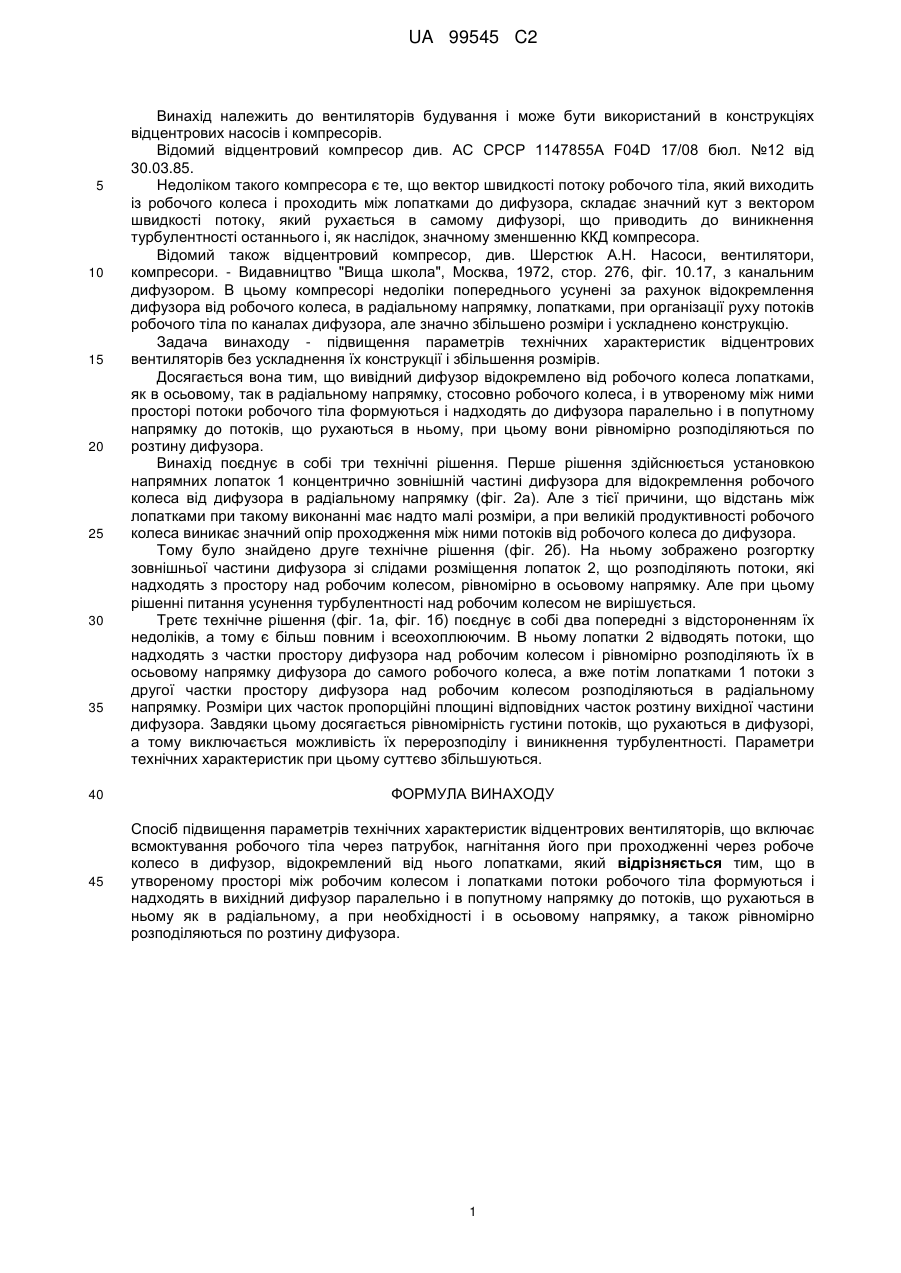

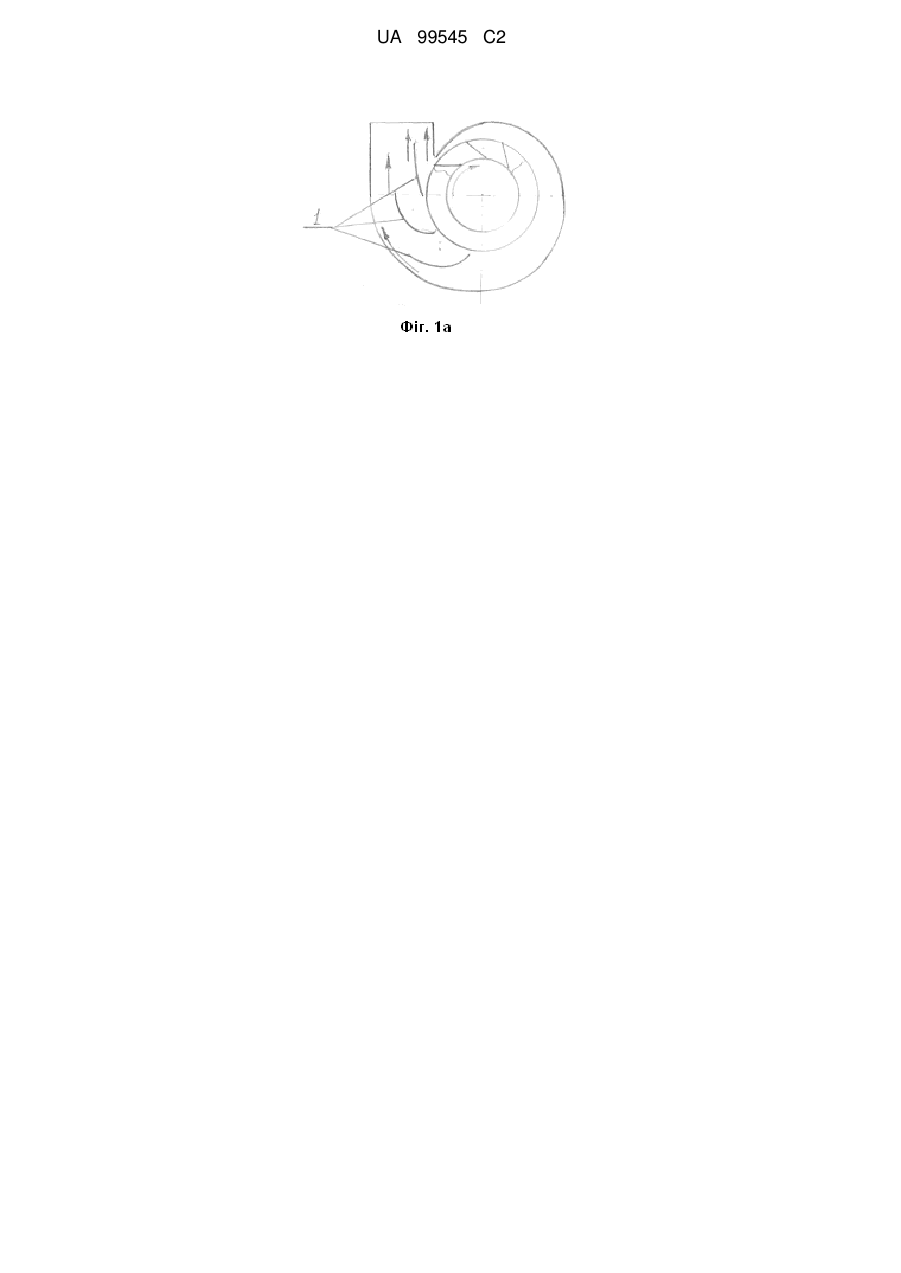

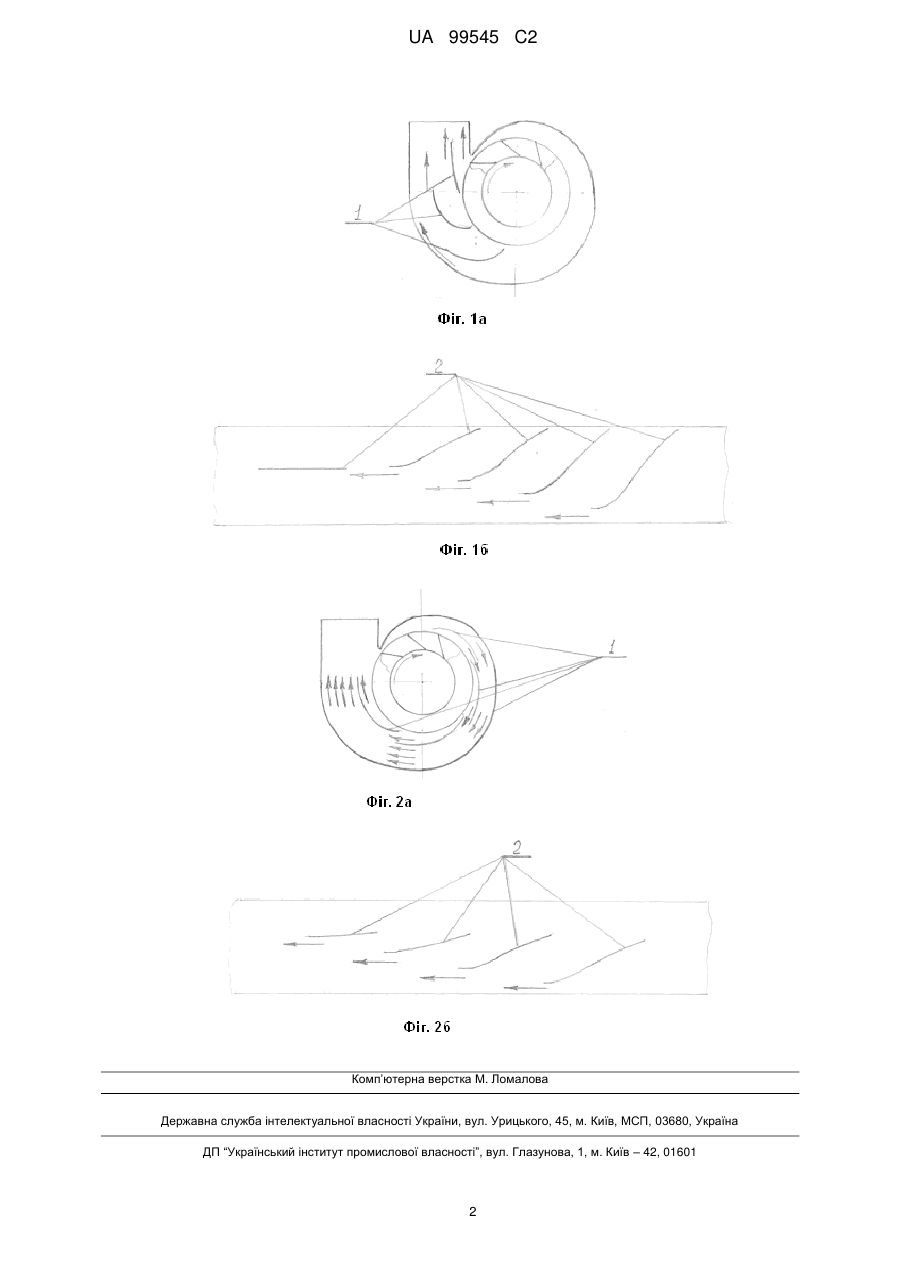

Реферат: Спосіб підвищення параметрів технічних характеристик відцентрових вентиляторів включає всмоктування робочого тіла через патрубок, нагнітання його при проходженні через робоче колесо в дифузор, відокремлений від нього лопатками. Для підвищення параметрів технічних характеристик в утвореному просторі між робочим колесом і лопатками потоки робочого тіла формуються і надходять в вихідний дифузор паралельно і в попутному напрямку до потоків, що рухаються в ньому як в радіальному, а при необхідності і в осьовому напрямку, а також рівномірно розподіляються по розтину дифузора. UA 99545 C2 (12) UA 99545 C2 UA 99545 C2 5 10 15 20 25 30 35 Винахід належить до вентиляторів будування і може бути використаний в конструкціях відцентрових насосів і компресорів. Відомий відцентровий компресор див. АС СРСР 1147855А F04D 17/08 бюл. №12 від 30.03.85. Недоліком такого компресора є те, що вектор швидкості потоку робочого тіла, який виходить із робочого колеса і проходить між лопатками до дифузора, складає значний кут з вектором швидкості потоку, який рухається в самому дифузорі, що приводить до виникнення турбулентності останнього і, як наслідок, значному зменшенню ККД компресора. Відомий також відцентровий компресор, див. Шерстюк А.Н. Насоси, вентилятори, компресори. - Видавництво "Вища школа", Москва, 1972, стор. 276, фіг. 10.17, з канальним дифузором. В цьому компресорі недоліки попереднього усунені за рахунок відокремлення дифузора від робочого колеса, в радіальному напрямку, лопатками, при організації руху потоків робочого тіла по каналах дифузора, але значно збільшено розміри і ускладнено конструкцію. Задача винаходу - підвищення параметрів технічних характеристик відцентрових вентиляторів без ускладнення їх конструкції і збільшення розмірів. Досягається вона тим, що вивідний дифузор відокремлено від робочого колеса лопатками, як в осьовому, так в радіальному напрямку, стосовно робочого колеса, і в утвореному між ними просторі потоки робочого тіла формуються і надходять до дифузора паралельно і в попутному напрямку до потоків, що рухаються в ньому, при цьому вони рівномірно розподіляються по розтину дифузора. Винахід поєднує в собі три технічні рішення. Перше рішення здійснюється установкою напрямних лопаток 1 концентрично зовнішній частині дифузора для відокремлення робочого колеса від дифузора в радіальному напрямку (фіг. 2а). Але з тієї причини, що відстань між лопатками при такому виконанні має надто малі розміри, а при великій продуктивності робочого колеса виникає значний опір проходження між ними потоків від робочого колеса до дифузора. Тому було знайдено друге технічне рішення (фіг. 2б). На ньому зображено розгортку зовнішньої частини дифузора зі слідами розміщення лопаток 2, що розподіляють потоки, які надходять з простору над робочим колесом, рівномірно в осьовому напрямку. Але при цьому рішенні питання усунення турбулентності над робочим колесом не вирішується. Третє технічне рішення (фіг. 1а, фіг. 1б) поєднує в собі два попередні з відстороненням їх недоліків, а тому є більш повним і всеохоплюючим. В ньому лопатки 2 відводять потоки, що надходять з частки простору дифузора над робочим колесом і рівномірно розподіляють їх в осьовому напрямку дифузора до самого робочого колеса, а вже потім лопатками 1 потоки з другої частки простору дифузора над робочим колесом розподіляються в радіальному напрямку. Розміри цих часток пропорційні площині відповідних часток розтину вихідної частини дифузора. Завдяки цьому досягається рівномірність густини потоків, що рухаються в дифузорі, а тому виключається можливість їх перерозподілу і виникнення турбулентності. Параметри технічних характеристик при цьому суттєво збільшуються. 40 ФОРМУЛА ВИНАХОДУ 45 Спосіб підвищення параметрів технічних характеристик відцентрових вентиляторів, що включає всмоктування робочого тіла через патрубок, нагнітання його при проходженні через робоче колесо в дифузор, відокремлений від нього лопатками, який відрізняється тим, що в утвореному просторі між робочим колесом і лопатками потоки робочого тіла формуються і надходять в вихідний дифузор паралельно і в попутному напрямку до потоків, що рухаються в ньому як в радіальному, а при необхідності і в осьовому напрямку, а також рівномірно розподіляються по розтину дифузора. 1 UA 99545 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
