Вхідний розтруб для відцентрових вентиляторів

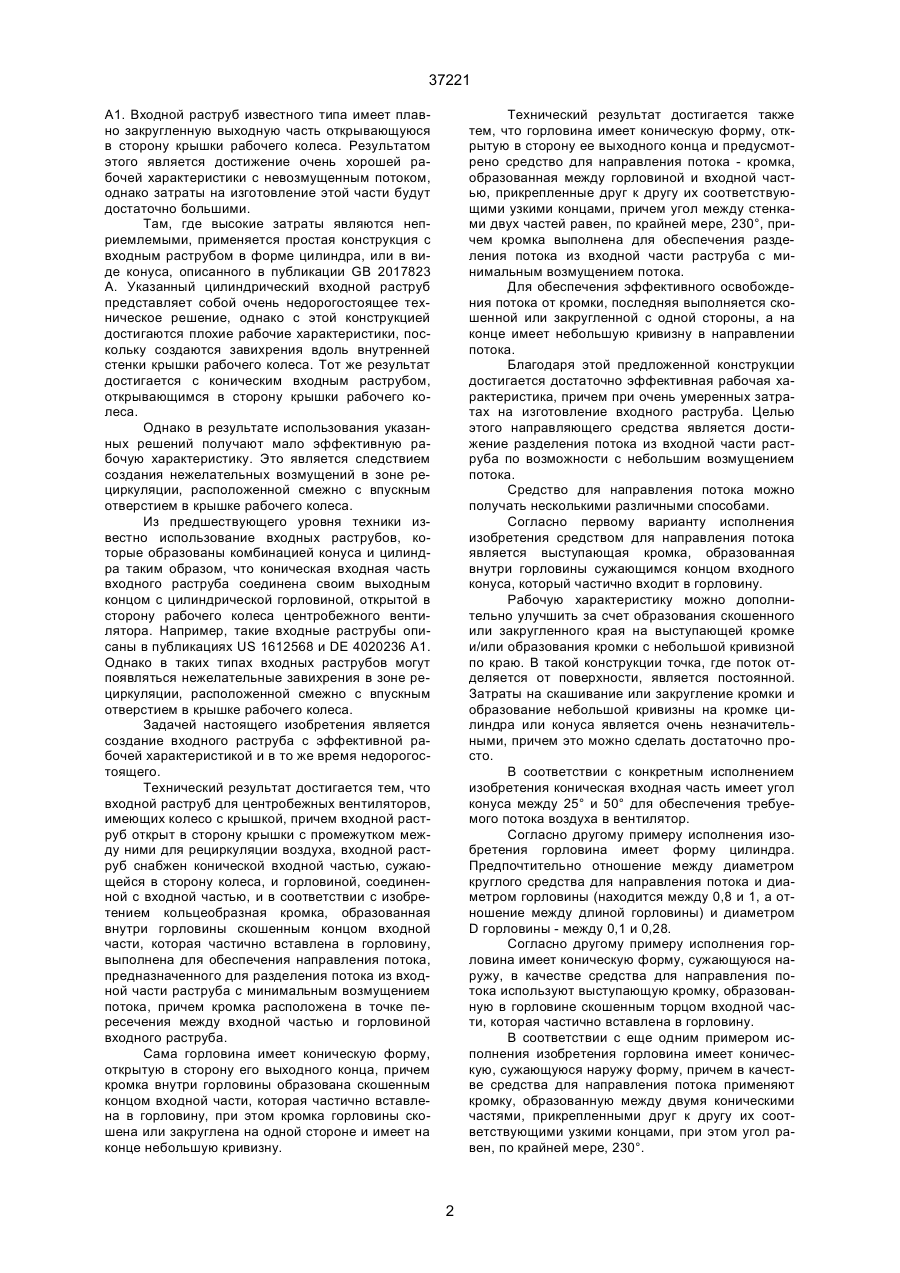

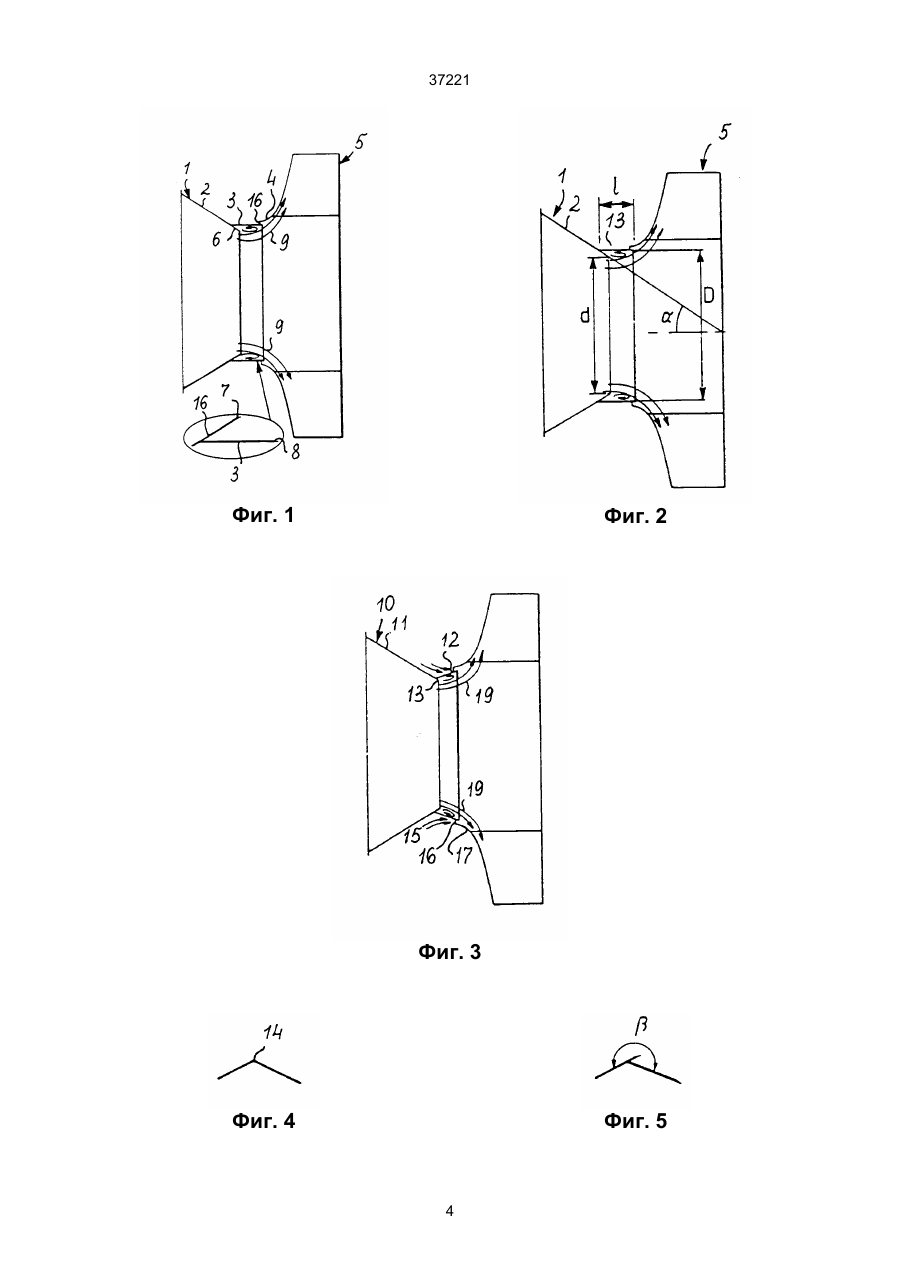

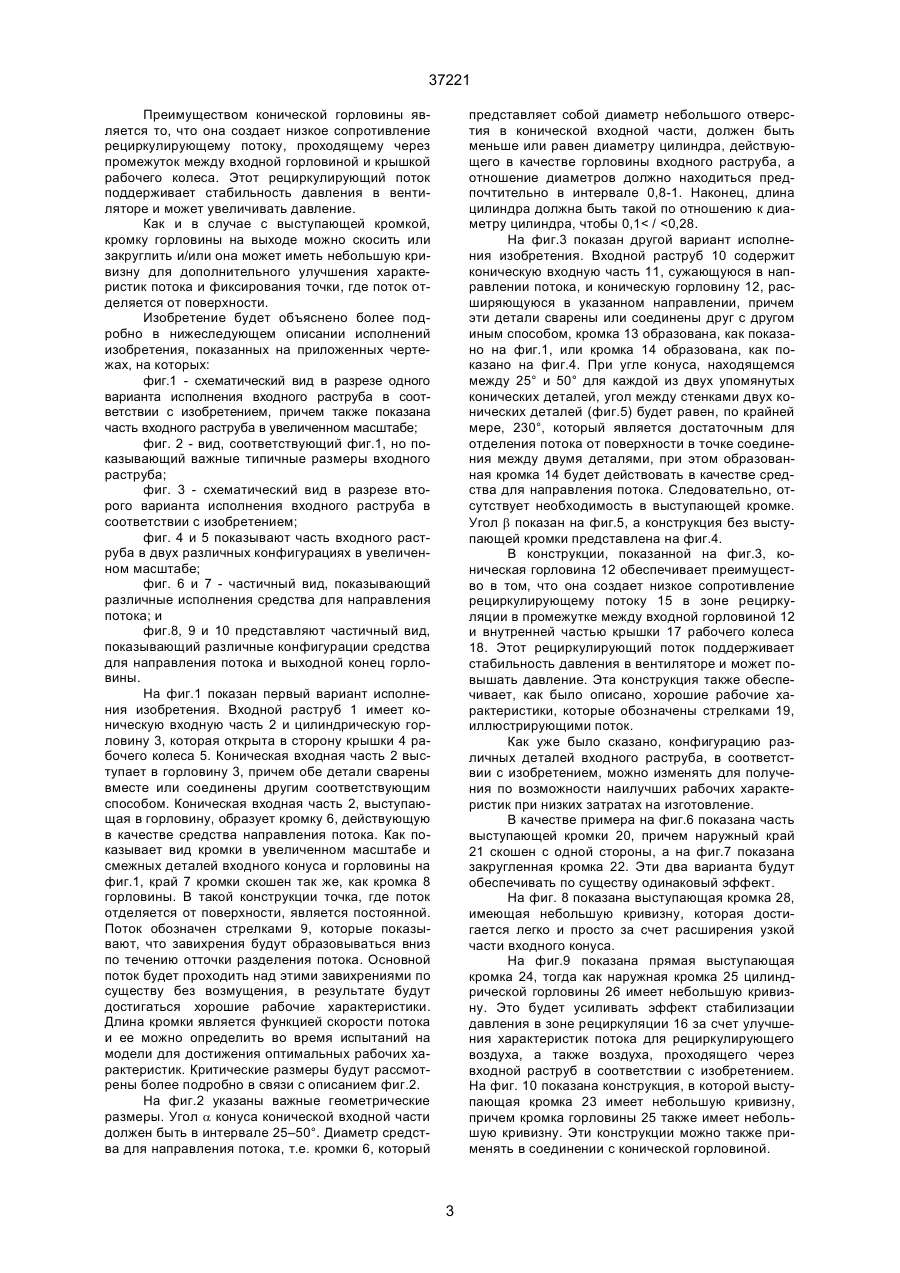

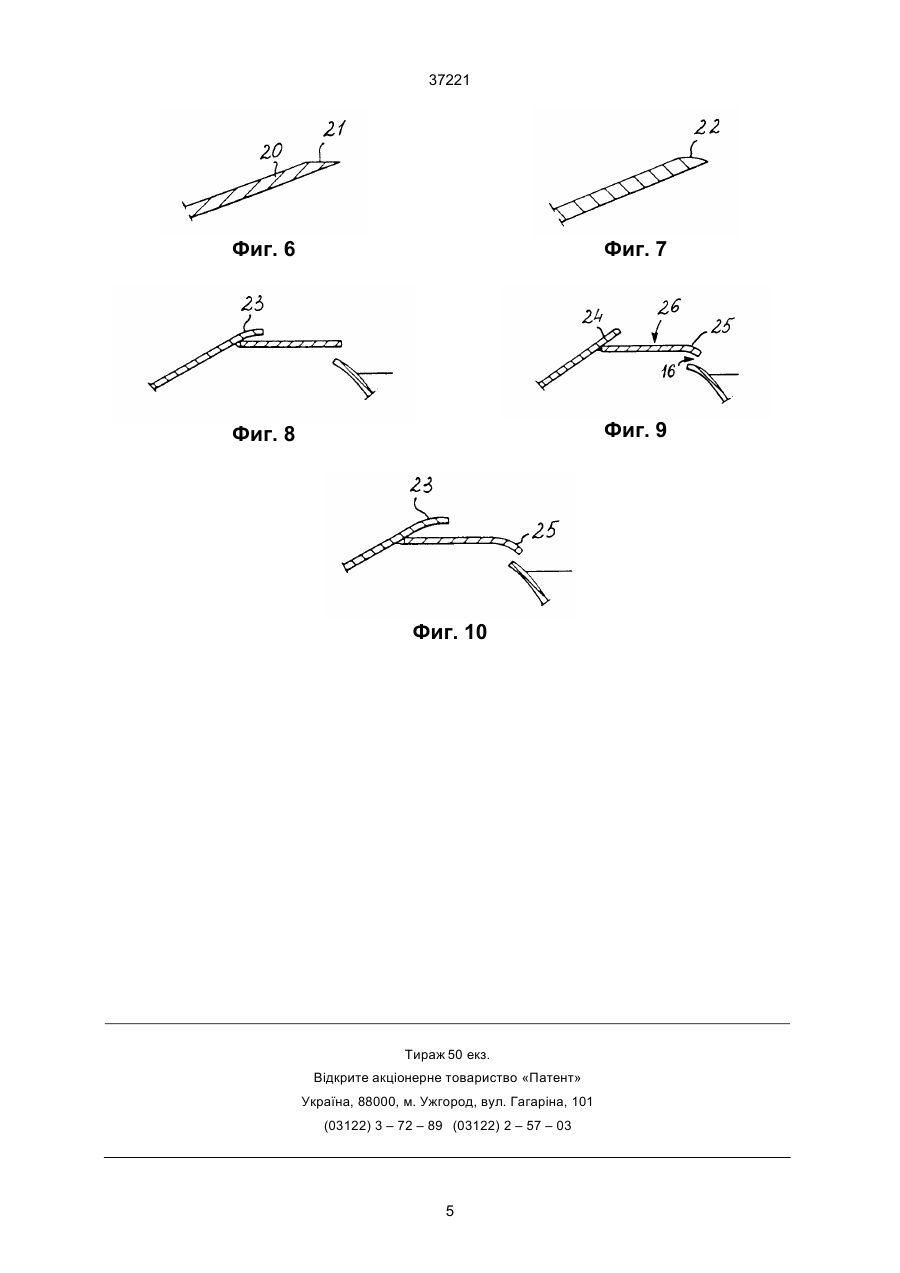

1. Входной раструб для центробежных вентиляторов, имеющих колесо с крышкой, причем входной раструб открыт в сторону крышки с промежутком между ними для рециркуляции воздуха, входной раструб снабжен конической входной частью, сужающейся в сторону колеса, и горловиной, соединенной с входной частью, отличающийся тем, что кольцеобразная кромка, образованная внутри горловины скошенным концом входной части, которая частично вставлена в горловину, выполнена для обеспечения направления потока, предназначенного для разделения потока из входной части раструба с минимальным возмущением потока, причем кромка расположена в точке пересечения между входной частью и горловиной входного раструба. 2. Входной раструб по п. 1, отличающийся тем, что кромка скошена или закруглена с одной стороны для обеспечения улучшенных характеристик освобождения от кромки. 3. Входной раструб по п. 1 или 2, отличающийся тем, что кромка имеет на конце небольшую кривизну в направлении потока. C2 (54) ВХІДНИЙ РОЗТРУБ ДЛЯ ВІДЦЕНТРОВИХ ВЕНТИЛЯТОРІВ 37221 A1. Входной раструб известного типа имеет плавно закругленную выходную часть открывающуюся в сторону крышки рабочего колеса. Результатом этого является достижение очень хорошей рабочей характеристики с невозмущенным потоком, однако затраты на изготовление этой части будут достаточно большими. Там, где высокие затраты являются неприемлемыми, применяется простая конструкция с входным раструбом в форме цилиндра, или в виде конуса, описанного в публикации GB 2017823 А. Указанный цилиндрический входной раструб представляет собой очень недорогостоящее техническое решение, однако с этой конструкцией достигаются плохие рабочие характеристики, поскольку создаются завихрения вдоль внутренней стенки крышки рабочего колеса. Тот же результат достигается с коническим входным раструбом, открывающимся в сторону крышки рабочего колеса. Однако в результате использования указанных решений получают мало эффективную рабочую характеристику. Это является следствием создания нежелательных возмущений в зоне рециркуляции, расположенной смежно с впускным отверстием в крышке рабочего колеса. Из предшествующего уровня техники известно использование входных раструбов, которые образованы комбинацией конуса и цилиндра таким образом, что коническая входная часть входного раструба соединена своим выходным концом с цилиндрической горловиной, открытой в сторону рабочего колеса центробежного вентилятора. Например, такие входные раструбы описаны в публикациях US 1612568 и DE 4020236 A1. Однако в таких типах входных раструбов могут появляться нежелательные завихрения в зоне рециркуляции, расположенной смежно с впускным отверстием в крышке рабочего колеса. Задачей настоящего изобретения является создание входного раструба с эффективной рабочей характеристикой и в то же время недорогостоящего. Технический результат достигается тем, что входной раструб для центробежных вентиляторов, имеющих колесо с крышкой, причем входной раструб открыт в сторону крышки с промежутком между ними для рециркуляции воздуха, входной раструб снабжен конической входной частью, сужающейся в сторону колеса, и горловиной, соединенной с входной частью, и в соответствии с изобретением кольцеобразная кромка, образованная внутри горловины скошенным концом входной части, которая частично вставлена в горловину, выполнена для обеспечения направления потока, предназначенного для разделения потока из входной части раструба с минимальным возмущением потока, причем кромка расположена в точке пересечения между входной частью и горловиной входного раструба. Сама горловина имеет коническую форму, открытую в сторону его выходного конца, причем кромка внутри горловины образована скошенным концом входной части, которая частично вставлена в горловину, при этом кромка горловины скошена или закруглена на одной стороне и имеет на конце небольшую кривизну. Технический результат достигается также тем, что горловина имеет коническую форму, открытую в сторону ее выходного конца и предусмотрено средство для направления потока - кромка, образованная между горловиной и входной частью, прикрепленные друг к другу их соответствующими узкими концами, причем угол между стенками двух частей равен, по крайней мере, 230°, причем кромка выполнена для обеспечения разделения потока из входной части раструба с минимальным возмущением потока. Для обеспечения эффективного освобождения потока от кромки, последняя выполняется скошенной или закругленной с одной стороны, а на конце имеет небольшую кривизну в направлении потока. Благодаря этой предложенной конструкции достигается достаточно эффективная рабочая характеристика, причем при очень умеренных затратах на изготовление входного раструба. Целью этого направляющего средства является достижение разделения потока из входной части раструба по возможности с небольшим возмущением потока. Средство для направления потока можно получать несколькими различными способами. Согласно первому варианту исполнения изобретения средством для направления потока является выступающая кромка, образованная внутри горловины сужающимся концом входного конуса, который частично входит в горловину. Рабочую характеристику можно дополнительно улучшить за счет образования скошенного или закругленного края на выступающей кромке и/или образования кромки с небольшой кривизной по краю. В такой конструкции точка, где поток отделяется от поверхности, является постоянной. Затраты на скашивание или закругление кромки и образование небольшой кривизны на кромке цилиндра или конуса является очень незначительными, причем это можно сделать достаточно просто. В соответствии с конкретным исполнением изобретения коническая входная часть имеет угол конуса между 25° и 50° для обеспечения требуемого потока воздуха в вентилятор. Согласно другому примеру исполнения изобретения горловина имеет форму цилиндра. Предпочтительно отношение между диаметром круглого средства для направления потока и диаметром горловины (находится между 0,8 и 1, а отношение между длиной горловины) и диаметром D горловины - между 0,1 и 0,28. Согласно другому примеру исполнения горловина имеет коническую форму, сужающуюся наружу, в качестве средства для направления потока используют выступающую кромку, образованную в горловине скошенным торцом входной части, которая частично вставлена в горловину. В соответствии с еще одним примером исполнения изобретения горловина имеет коническую, сужающуюся наружу форму, причем в качестве средства для направления потока применяют кромку, образованную между двумя коническими частями, прикрепленными друг к другу их соответствующими узкими концами, при этом угол равен, по крайней мере, 230°. 2 37221 Преимуществом конической горловины является то, что она создает низкое сопротивление рециркулирующему потоку, проходящему через промежуток между входной горловиной и крышкой рабочего колеса. Этот рециркулирующий поток поддерживает стабильность давления в вентиляторе и может увеличивать давление. Как и в случае с выступающей кромкой, кромку горловины на выходе можно скосить или закруглить и/или она может иметь небольшую кривизну для дополнительного улучшения характеристик потока и фиксирования точки, где поток отделяется от поверхности. Изобретение будет объяснено более подробно в нижеследующем описании исполнений изобретения, показанных на приложенных чертежах, на которых: фиг.1 - схематический вид в разрезе одного варианта исполнения входного раструба в соответствии с изобретением, причем также показана часть входного раструба в увеличенном масштабе; фиг. 2 - вид, соответствующий фиг.1, но показывающий важные типичные размеры входного раструба; фиг. 3 - схематический вид в разрезе второго варианта исполнения входного раструба в соответствии с изобретением; фиг. 4 и 5 показывают часть входного раструба в двух различных конфигурациях в увеличенном масштабе; фиг. 6 и 7 - частичный вид, показывающий различные исполнения средства для направления потока; и фиг.8, 9 и 10 представляют частичный вид, показывающий различные конфигурации средства для направления потока и выходной конец горловины. На фиг.1 показан первый вариант исполнения изобретения. Входной раструб 1 имеет коническую входную часть 2 и цилиндрическую горловину 3, которая открыта в сторону крышки 4 рабочего колеса 5. Коническая входная часть 2 выступает в горловину 3, причем обе детали сварены вместе или соединены другим соответствующим способом. Коническая входная часть 2, выступающая в горловину, образует кромку 6, действующую в качестве средства направления потока. Как показывает вид кромки в увеличенном масштабе и смежных деталей входного конуса и горловины на фиг.1, край 7 кромки скошен так же, как кромка 8 горловины. В такой конструкции точка, где поток отделяется от поверхности, является постоянной. Поток обозначен стрелками 9, которые показывают, что завихрения будут образовываться вниз по течению отточки разделения потока. Основной поток будет проходить над этими завихрениями по существу без возмущения, в результате будут достигаться хорошие рабочие характеристики. Длина кромки является функцией скорости потока и ее можно определить во время испытаний на модели для достижения оптимальных рабочих характеристик. Критические размеры будут рассмотрены более подробно в связи с описанием фиг.2. На фиг.2 указаны важные геометрические размеры. Угол a конуса конической входной части должен быть в интервале 25–50°. Диаметр средства для направления потока, т.е. кромки 6, который представляет собой диаметр небольшого отверстия в конической входной части, должен быть меньше или равен диаметру цилиндра, действующего в качестве горловины входного раструба, а отношение диаметров должно находиться предпочтительно в интервале 0,8-1. Наконец, длина цилиндра должна быть такой по отношению к диаметру цилиндра, чтобы 0,1< /
