Екструдер

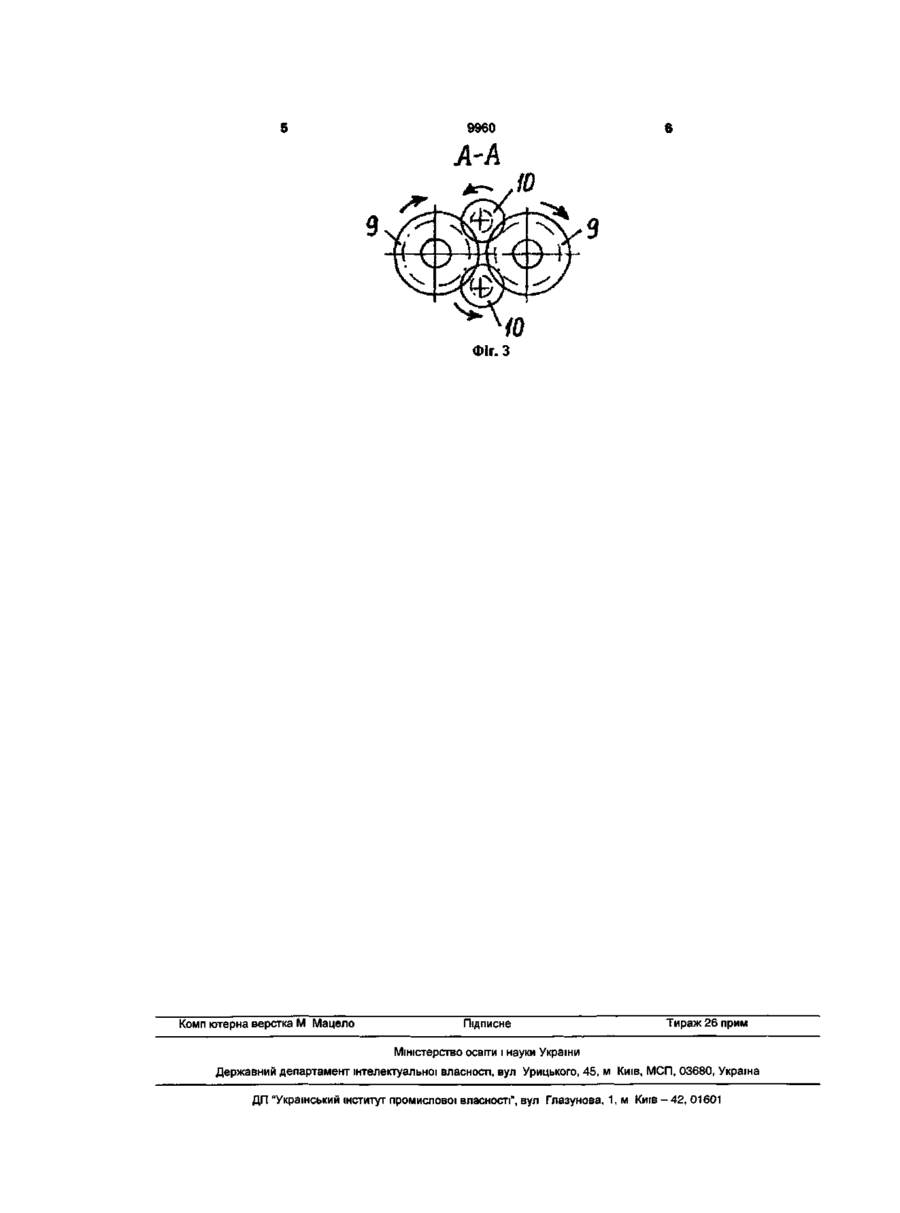

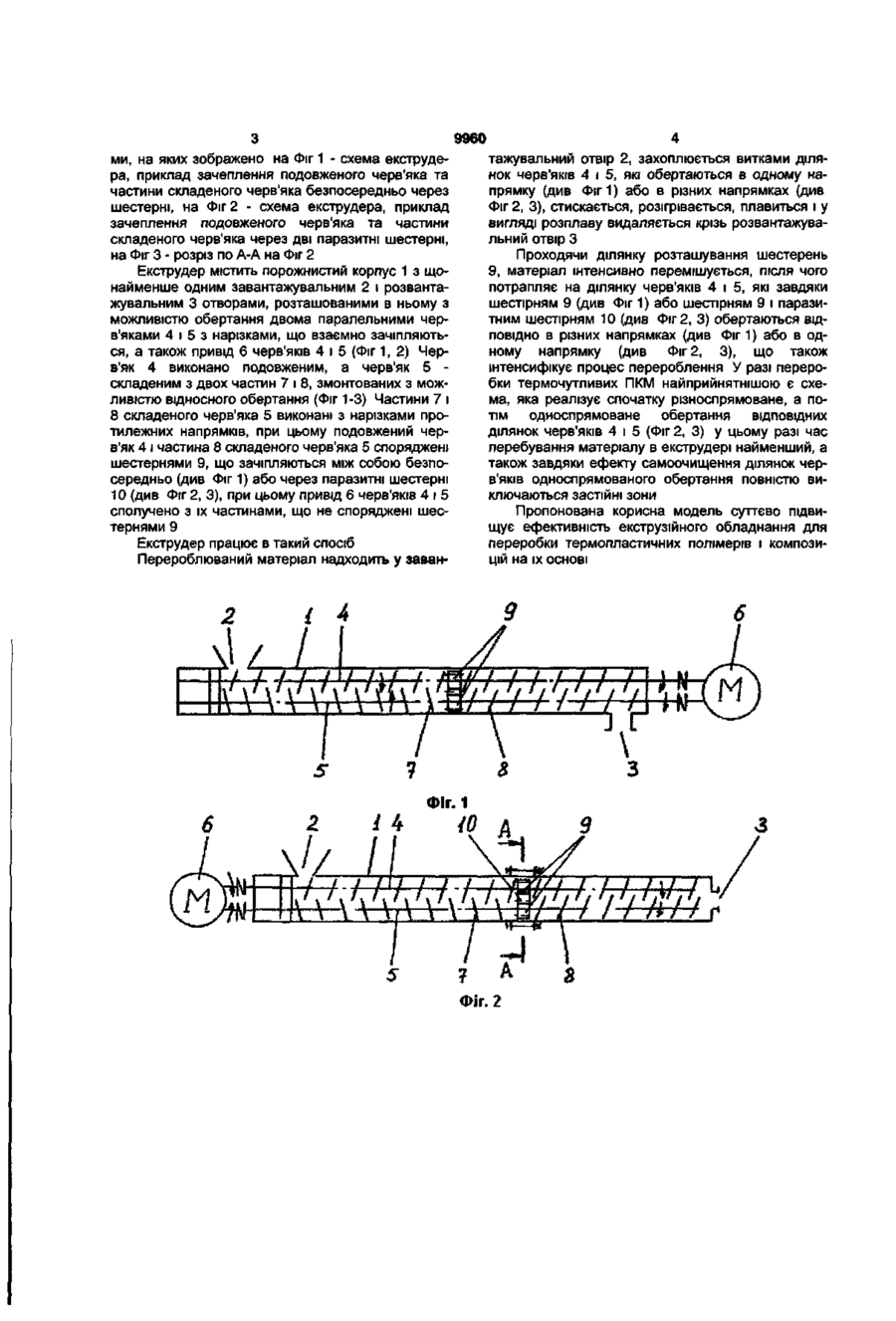

Екструдер, що містить порожнистий корпус з щонайменше одним завантажувальним і розвантажувальним отворами, розташованими в ньому з можливістю обертання двома паралельними черв'яками з нарізками, що взаємно зачіпляються, а також привід черв'яків, який відрізняється тим, що один з черв'яків виконано подовженим, а другий - складеним з двох частин, змонтованих з можливістю відносного обертання, частини складеного черв'яка виконані з нарізками протилежних напрямків, при цьому подовжений черв'як і одна з частин складеного черв'яка споряджені шестернями, що зачіпляються між собою, а привід черв'яків сполучено з їх частинами, що не споряджені шестернями Корисна модель належить до обладнання для перероблення полімерів і матеріалів на їх основі, зокрема до черв'ячних екструдерів (пресів) і може бути використана для одержання полімервмісних композитних матеріалів (ПКМ) і виробів на їх основі (наприклад, погонних і листових) Одним з ефективних видів обладнання для одержання й переробки ПКМ є двочерв'ячні екструдери завдяки їх високим продуктивності і змішувальному ефекту [Рябинин Д Д , Лукач Ю Е Смесительные машины для пластмасс и резиновых смесей - М Машиностроение, 1972 -С 212-218] Найбільш близьким до технічного рішення є екструдер, що містить порожнистий корпус з щонайменше одним завантажувальним і розвантажувальним отворами, розташованими в ньому з можливістю обертання двома паралельними черв'яками з нарізками, що взаємно зачіпляються, а також привід черв'яків, при цьому нарізки черв'яків виконані одного напрямку [там же, С 213, рис 96] Конструкція цього преса забезпечує задовільний змішувальний ефект оброблюваної композиції, проте суттєвий недолік такого екструдера - неефективне захоплювання вихідних компонентів композиції В основу корисної моделі покладено задачу вдосконалення екструдера, в якому нове конструктивне виконання його робочих органів (зокрема черв'яків) забезпечує як ефективне захоплювання вихідних компонентів, так і змішування композиції, що дозволяє зменшити загальну довжину черв'яків і екструдера в цілому Поставлена задача вирішується тим, що в екструдері, що містить порожнистий корпус з щонайменше одним завантажувальним і розвантажувальним отворами, розташованими в ньому з можливістю обертання двома паралельними черв'яками з нарізками, що взаємно зачіпляються, а також привід черв'яків, згідно з пропонованою корисною моделлю новим є те, що один з черв'яків виконано подовженим, а другий - складеним з двох частин, змонтованих з можливістю відносного обертання, частини складеного черв'яка виконані з нарізками протилежних напрямків, при цьому подовжений черв'як і одна з частин складеного черв'яка споряджені шестернями, що зачіпляються між собою, а привід черв'яків сполучено з їх частинами, що не споряджені шестернями Виконання черв'яків екструдера із зазначеними ВІДМІТНИМИ ознаками забезпечує різноспрямоване обертання черв'яків на ДІЛЯНЦІ завантаження та плавлення і односпрямоване їх обертання на ДІЛЯНЦІ гомогенізації Така кінематика черв'яків забезпечує інтенсивне та ефективне захоплення, плавлення і змішування компонентів ПКМ, що особливо важливе під час оброблення термочутливих матеріалів Крім того, наявність шестерень, що зачіпляються між собою, також утворює додаткову ділянку диспергування компонентів композиції та її гомогенізації Суть корисної моделі пояснюється креслення (24)17 10 2005 CO 9960 тажувальний отвір 2, захоплюється витками ділянок черв'яків 4 і 5, які обертаються в одному напрямку (див Фіг 1) або в різних напрямках (див Фіг 2, 3), стискається, розігрівається, плавиться і у вигляді розплаву видаляється крізь розвантажувальний отвір З Проходячи ділянку розташування шестерень 9, матеріал інтенсивно перемішується, після чого потрапляє на ділянку черв'яків 4 і 5, які завдяки шестірням 9 (див Фіг 1) або шестірням 9 і паразитним шестірням 10 (див Фіг 2, 3) обертаються ВІДПОВІДНО в різних напрямках (див Фіг 1) або в одному напрямку (див Фіг 2, 3), що також інтенсифікує процес перероблення У разі переробки термочутливих ПКМ найприйнятнішою є схема, яка реалізує спочатку різноспрямоване, а потім односпрямоване обертання ВІДПОВІДНИХ ДІЛЯНОК черв'яків 4 і 5 (Фіг 2, 3) у цьому разі час перебування матеріалу в екструдері найменший, а також завдяки ефекту самоочищення ділянок черв'яків односпрямованого обертання повністю виключаються застійні зони Пропонована корисна модель суттєво підвищує ефективність екструзійного обладнання для переробки термопластичних полімерів і композицій на їх основі ми, на яких зображено на Фіг 1 - схема екструдера, приклад зачеплення подовженого черв'яка та частини складеного черв'яка безпосередньо через шестерні, на Фіг 2 - схема екструдера, приклад зачеплення подовженого черв'яка та частини складеного черв'яка через дві паразитні шестерні, на Фіг 3 - розріз по А-А на Фіг 2 Екструдер містить порожнистий корпус 1 з щонайменше одним завантажувальним 2 і розвантажувальним 3 отворами, розташованими в ньому з можливістю обертання двома паралельними черв'яками 4 і 5 з нарізками, що взаємно зачіпляються, а також привід 6 черв'яків 4 і 5 (Фіг 1, 2) Черв'як 4 виконано подовженим, а черв'як 5 складеним з двох частин 7 і 8, змонтованих з можливістю відносного обертання (Фіг 1-3) Частини 7 і 8 складеного черв'яка 5 виконані з нарізками протилежних напрямків, при цьому подовжений черв'як 4 і частина 8 складеного черв'яка 5 споряджені шестернями 9, що зачіпляються між собою безпосередньо (див Фіг 1) або через паразитні шестерні 10 (див Фіг 2, 3), при цьому привід 6 черв'яків 4 і 5 сполучено з їх частинами, що не споряджені шестернями 9 Екструдер працює в такий спосіб Перероблюваний матеріал надходить у заван 6 /4 Фіг. 1 /0 Фіг. З Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601 •
