Екструдер для приготування кормів

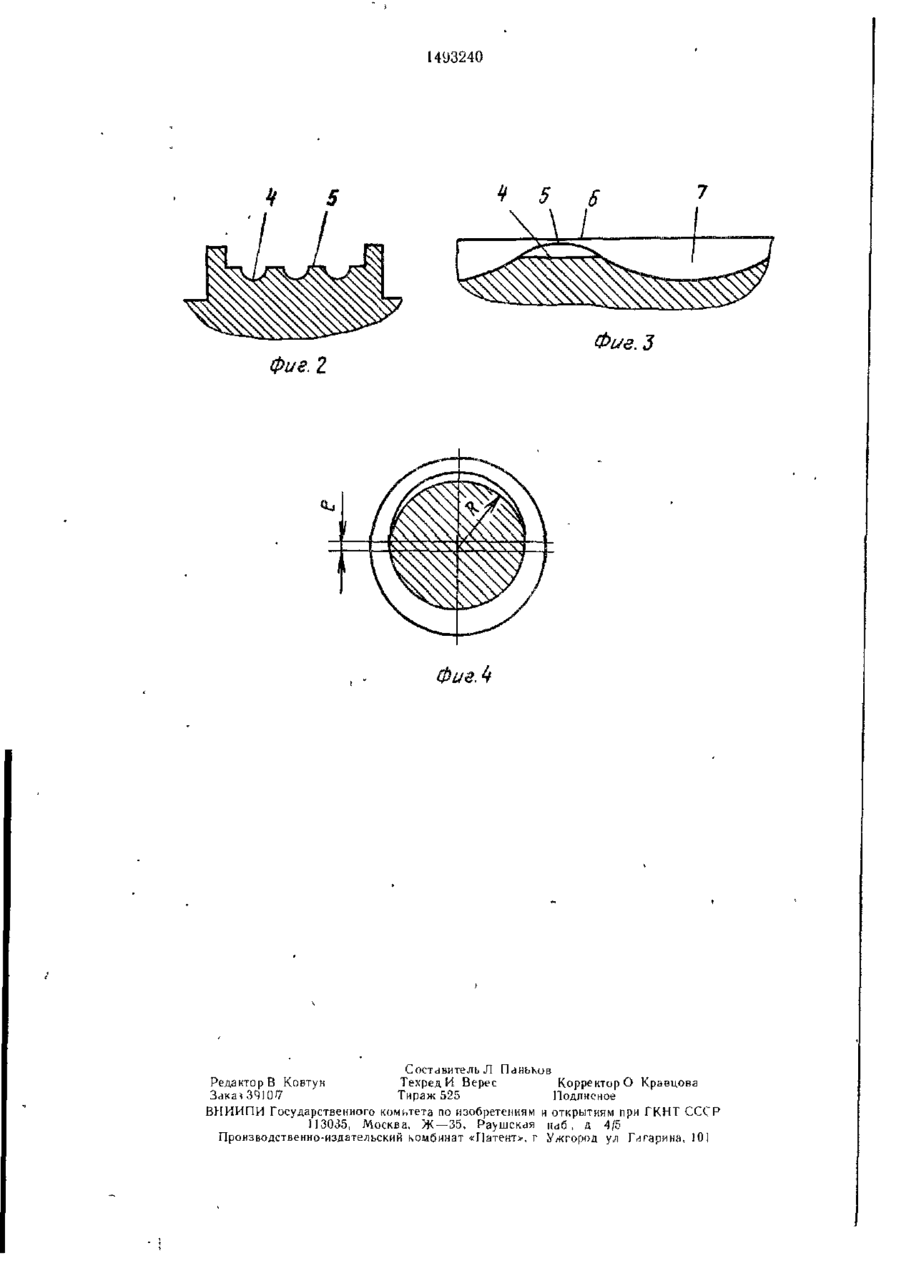

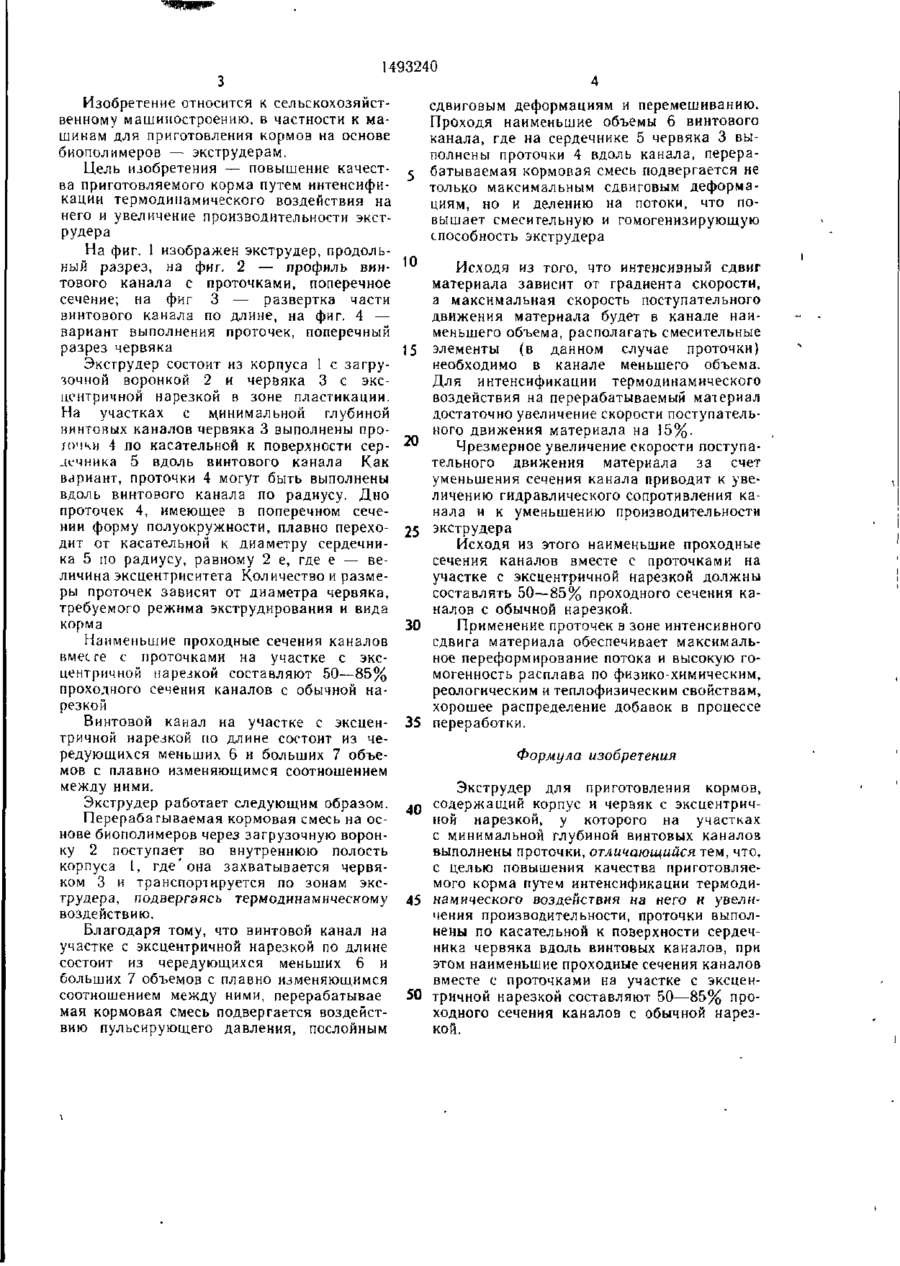

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для приготовления корма путем интенсификации термодинамического воздействия на него и увеличение производительности экструдера. Экструдер включает корпус 1, внутри которого расположен червяк 3 с эксцентричной нарезкой в зоне пластикации. На участках с минимальной глубиной винтовых каналов червяка 3 выполнены проточки 4 по касательной к поверхности сердечника 5 червяка вдоль винтовых каналов. Наименьшее проходное сечение каналов вместе с проточками на участке с эксцентричной нарезкой составляет 50—85% проходного сечения каналов с обычной нарезкой. 4 ил. І СО Фие.1 з 1493240 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для приготовления кормов на основе биополимеров — экструдерам. Цель изобретения — повышение качества приготовляемого корма путем интенсификации термодинамического воздействия на него и увеличение производительности экструдера На фиг. 1 изображен экструдер, продольный разрез, на фиг. 2 — профиль винтового канала с проточками, поперечное сечение; на фиг 3 — развертка части винтового канала по длине, на фиг. 4 — вариант выполнения проточек, поперечный разрез червяка Экструдер состоит из корпуса 1 с загрузочной воронкой 2 и червяка 3 с эксцентричной нарезкой в зоне пластикации. На участках с минимальной глубиной винтовых каналов червяка 3 выполнены прогочки 4 по касательной к поверхности сердечника 5 вдоль винтового канала Как внриант, проточки 4 могут быть выполнены вдоль винтового канала по радиусу. Дно проточек 4, имеющее в поперечном сечении форму полуокружности, плавно переходит от касательной к диаметру сердечника 5 по радиусу, равному 2 е, где е — величина эксцентриситета Количество и размеры проточек зависят от диаметра червяка, требуемого режима экструдирования и вида корма Наименьшие проходные сечения каналов вместе с проточками на участке с эксцентричной нарезкой составляют 50—85% проходного сечения каналов с обычной нарезкой Винтовой канал на участке с эксцентричной нарезкой по длине состоит из чередующихся меньших 6 и больших 7 объемов с плавно изменяющимся соотношением между ними. Экструдер работает следующим образом. Перерабатываемая кормовая смесь на основе биополимеров через загрузочную воронку 2 поступает во внутреннюю полость корпуса 1, где'она захватывается червяком 3 и транспорт ируется по зонам экструдер а, подвергаясь термодинамическому воздействию. Благодаря тому, что винтовой канал на участке с эксцентричной нарезкой по длине состоит из чередующихся меньших 6 и больших 7 объемов с плавно изменяющимся соотношением между ними, перерабатывав мая кормовая смесь подвергается воздействию пульсирующего давления, послойным 4 сдвиговым деформациям и перемешиванию. Проходя наименьшие объемы 6 винтового канала, где на сердечнике 5 червяка 3 выполнены проточки 4 вдоль канала, перера5 батываемая кормовая смесь подвергается не только максимальным сдвиговым деформациям, но и делению на потоки, что повышает смесительную и гомогенизирующую способность экструдера 15 20 25 30 35 Исходя из того, что интенсивный сдвиг материала зависит от градиента скорости, а максимальная скорость поступательного движения материала будет в канале наименьшего объема, располагать смесительные элементы (в данном случае проточки) необходимо в канале меньшего объема. Для интенсификации термодинамического воздействия на перерабатываемый материал достаточно увеличение скорости поступательного движения материала на 15%. Чрезмерное увеличение скорости поступательного движения материала за счет уменьшения сечения канала приводит к увеличению гидравлического сопротивления канала и к уменьшению производительности экструдера Исходя из этого наименьшие проходные сечения каналов вместе с проточками на участке с эксцентричной нарезкой должны составлять 50—85% проходного сечения каналов с обычной нарезкой. Применение проточек в зоне интенсивного сдвига материала обеспечивает максимальное переформирование потока и высокую гомогенность расплава по физико-химическим, реологическим и теплофизическим свойствам, хорошее распределение добавок в процессе переработки. Формула изобретения Экструдер для приготовления кормов, 4Q содержащий корпус и червяк с эксцентричной нарезкой, у которого на участках с минимальной глубиной винтовых каналов выполнены проточки, отличающийся тем, что, с целью повышения качества приготовляемого корма путем интенсификации термоди45 намического воздействия на него и увеличения производительности, проточки выполнены по касательной к поверхности сердечника червяка вдоль винтовых каналов, при этом наименьшие проходные сечения каналов вместе с проточками на участке с эксцен50 тричной нарезкой составляют 50—85% проходного сечения каналов с обычной нарезкой. 1493240 к 5 Фие.З фиг. 2 Редактор В Ковтун СОСТ
