Спосіб боротьби з випинанням ґрунту гірничих виробок

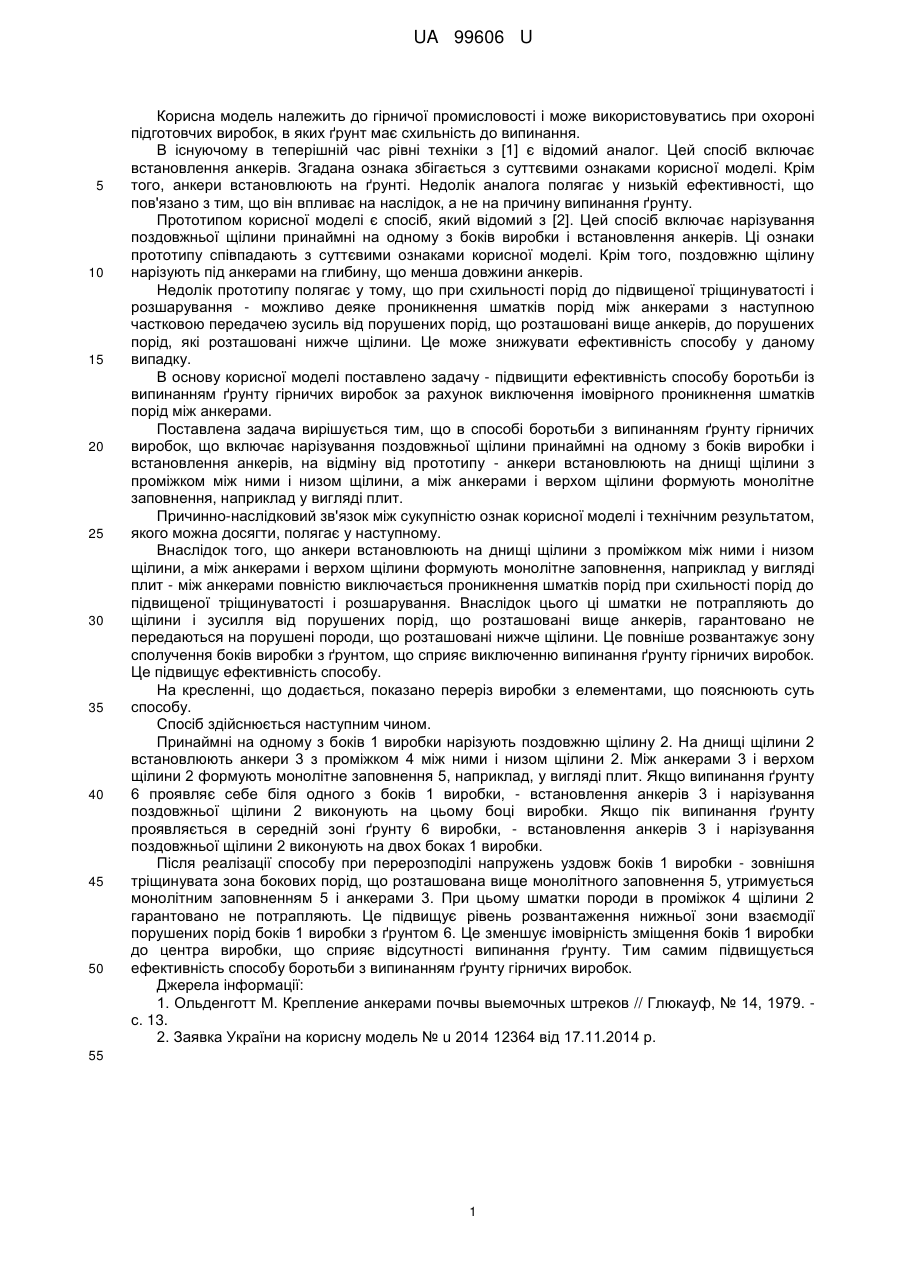

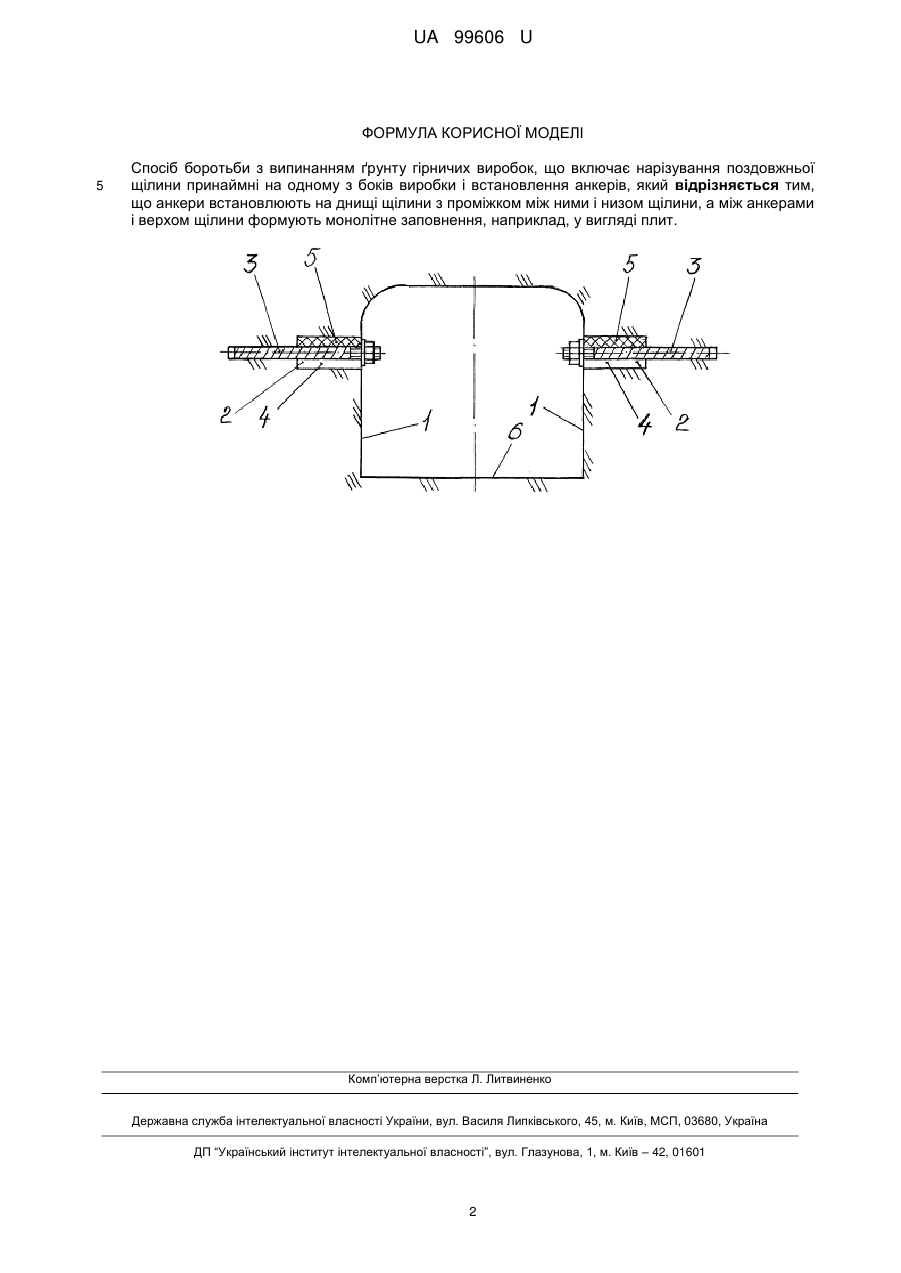

Реферат: Спосіб боротьби з випинанням ґрунту гірничих виробок включає нарізування поздовжньої щілини принаймні на одному з боків виробки і встановлення анкерів. Анкери встановлюють на днищі щілини з проміжком між ними і низом щілини. Між анкерами і верхом щілини формують монолітне заповнення, наприклад, у вигляді плит. UA 99606 U (12) UA 99606 U UA 99606 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може використовуватись при охороні підготовчих виробок, в яких ґрунт має схильність до випинання. В існуючому в теперішній час рівні техніки з [1] є відомий аналог. Цей спосіб включає встановлення анкерів. Згадана ознака збігається з суттєвими ознаками корисної моделі. Крім того, анкери встановлюють на ґрунті. Недолік аналога полягає у низькій ефективності, що пов'язано з тим, що він впливає на наслідок, а не на причину випинання ґрунту. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає нарізування поздовжньої щілини принаймні на одному з боків виробки і встановлення анкерів. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, поздовжню щілину нарізують під анкерами на глибину, що менша довжини анкерів. Недолік прототипу полягає у тому, що при схильності порід до підвищеної тріщинуватості і розшарування - можливо деяке проникнення шматків порід між анкерами з наступною частковою передачею зусиль від порушених порід, що розташовані вище анкерів, до порушених порід, які розташовані нижче щілини. Це може знижувати ефективність способу у даному випадку. В основу корисної моделі поставлено задачу - підвищити ефективність способу боротьби із випинанням ґрунту гірничих виробок за рахунок виключення імовірного проникнення шматків порід між анкерами. Поставлена задача вирішується тим, що в способі боротьби з випинанням ґрунту гірничих виробок, що включає нарізування поздовжньої щілини принаймні на одному з боків виробки і встановлення анкерів, на відміну від прототипу - анкери встановлюють на днищі щілини з проміжком між ними і низом щілини, а між анкерами і верхом щілини формують монолітне заповнення, наприклад у вигляді плит. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що анкери встановлюють на днищі щілини з проміжком між ними і низом щілини, а між анкерами і верхом щілини формують монолітне заповнення, наприклад у вигляді плит - між анкерами повністю виключається проникнення шматків порід при схильності порід до підвищеної тріщинуватості і розшарування. Внаслідок цього ці шматки не потрапляють до щілини і зусилля від порушених порід, що розташовані вище анкерів, гарантовано не передаються на порушені породи, що розташовані нижче щілини. Це повніше розвантажує зону сполучення боків виробки з ґрунтом, що сприяє виключенню випинання ґрунту гірничих виробок. Це підвищує ефективність способу. На кресленні, що додається, показано переріз виробки з елементами, що пояснюють суть способу. Спосіб здійснюється наступним чином. Принаймні на одному з боків 1 виробки нарізують поздовжню щілину 2. На днищі щілини 2 встановлюють анкери 3 з проміжком 4 між ними і низом щілини 2. Між анкерами 3 і верхом щілини 2 формують монолітне заповнення 5, наприклад, у вигляді плит. Якщо випинання ґрунту 6 проявляє себе біля одного з боків 1 виробки, - встановлення анкерів 3 і нарізування поздовжньої щілини 2 виконують на цьому боці виробки. Якщо пік випинання ґрунту проявляється в середній зоні ґрунту 6 виробки, - встановлення анкерів 3 і нарізування поздовжньої щілини 2 виконують на двох боках 1 виробки. Після реалізації способу при перерозподілі напружень уздовж боків 1 виробки - зовнішня тріщинувата зона бокових порід, що розташована вище монолітного заповнення 5, утримується монолітним заповненням 5 і анкерами 3. При цьому шматки породи в проміжок 4 щілини 2 гарантовано не потрапляють. Це підвищує рівень розвантаження нижньої зони взаємодії порушених порід боків 1 виробки з ґрунтом 6. Це зменшує імовірність зміщення боків 1 виробки до центра виробки, що сприяє відсутності випинання ґрунту. Тим самим підвищується ефективність способу боротьби з випинанням ґрунту гірничих виробок. Джерела інформації: 1. Ольденготт М. Крепление анкерами почвы выемочных штреков // Глюкауф, № 14, 1979. с. 13. 2. Заявка України на корисну модель № u 2014 12364 від 17.11.2014 р. 55 1 UA 99606 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб боротьби з випинанням ґрунту гірничих виробок, що включає нарізування поздовжньої щілини принаймні на одному з боків виробки і встановлення анкерів, який відрізняється тим, що анкери встановлюють на днищі щілини з проміжком між ними і низом щілини, а між анкерами і верхом щілини формують монолітне заповнення, наприклад, у вигляді плит. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
