Спосіб боротьби з випинанням ґрунту гірничих виробок

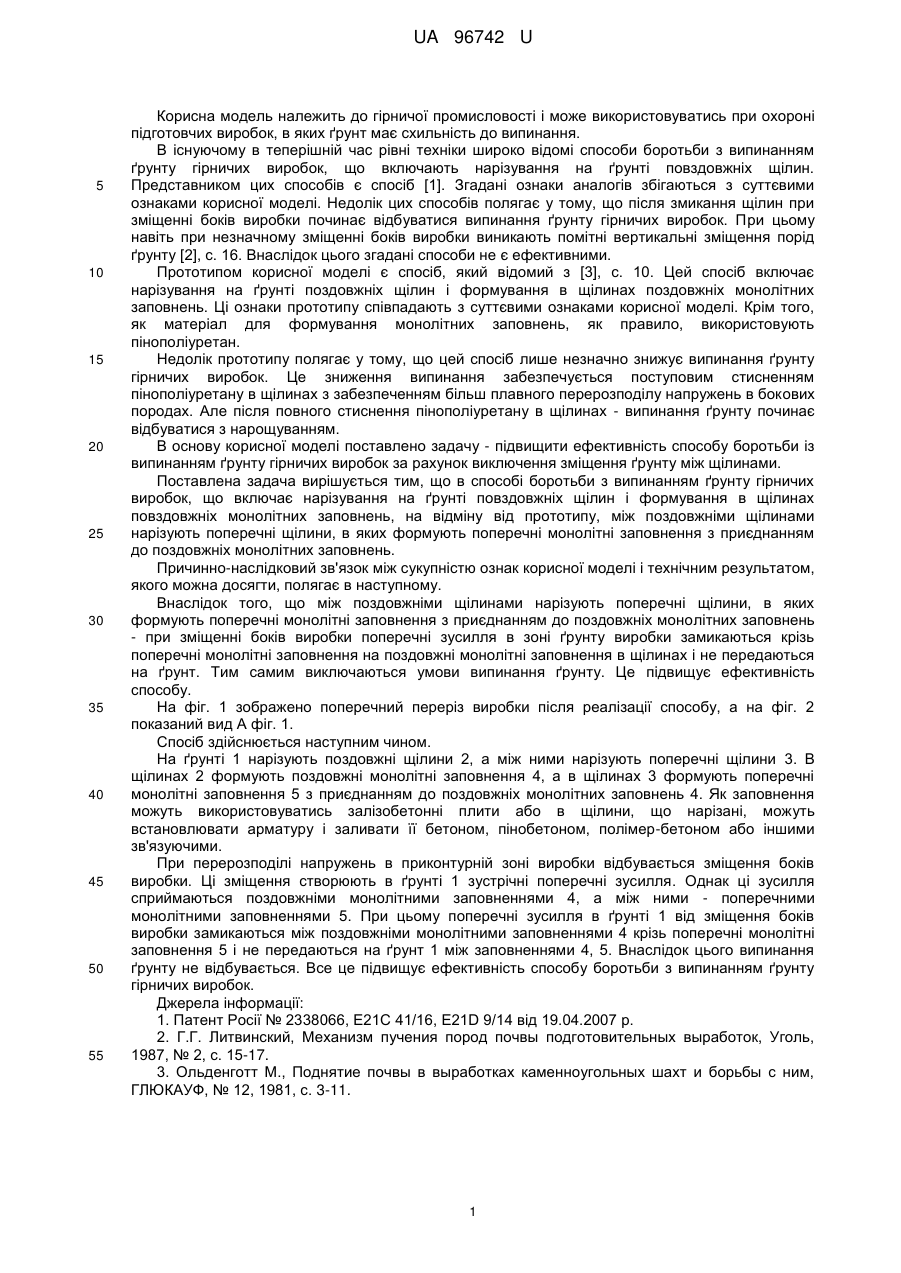

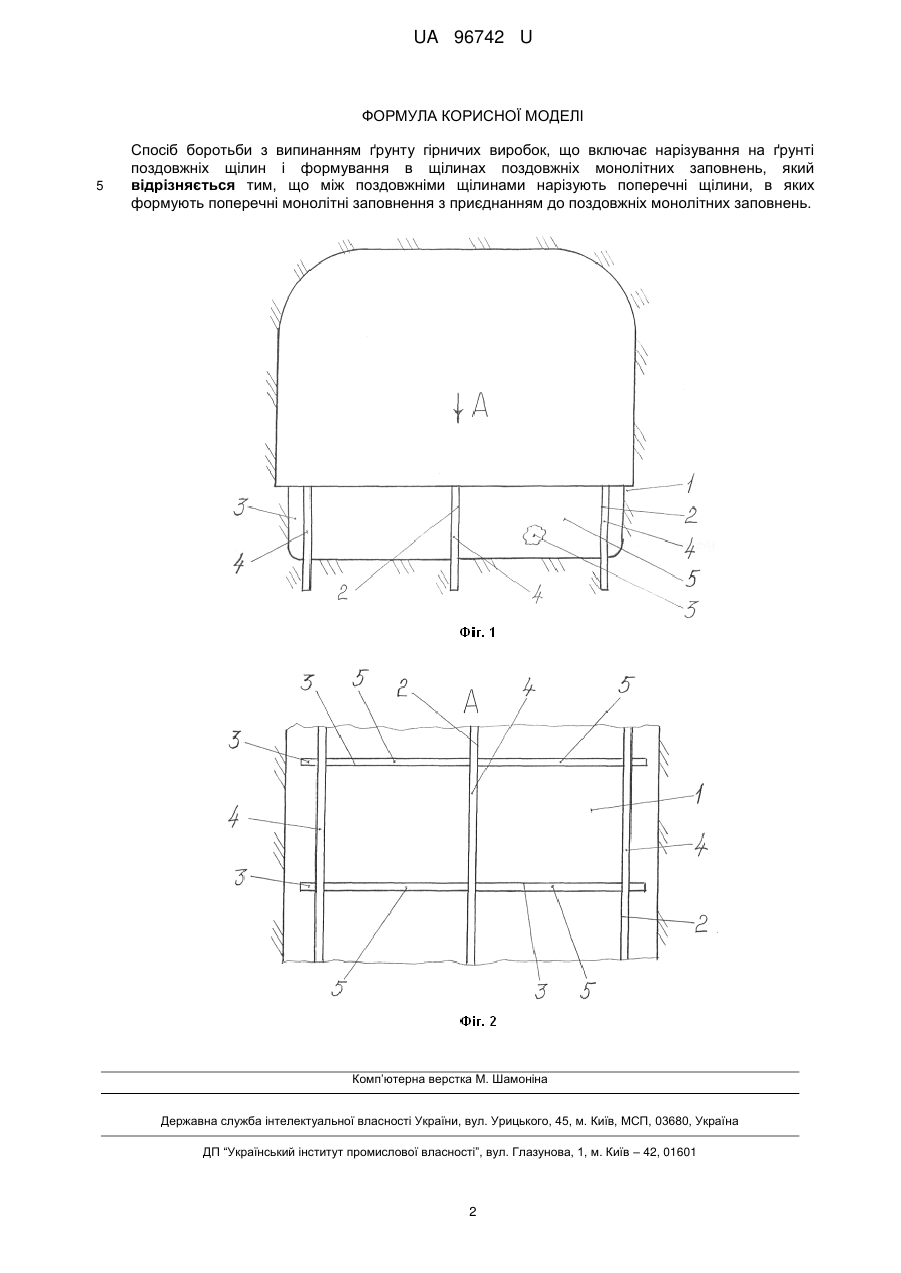

Реферат: Спосіб боротьби з випинанням ґрунту гірничих виробок включає нарізування на ґрунті поздовжніх щілин і формування в щілинах поздовжніх монолітних заповнень. Між поздовжніми щілинами нарізують поперечні щілини, в яких формують поперечні монолітні заповнення з приєднанням до поздовжніх монолітних заповнень. UA 96742 U (54) СПОСІБ БОРОТЬБИ З ВИПИНАННЯМ ҐРУНТУ ГІРНИЧИХ ВИРОБОК UA 96742 U UA 96742 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може використовуватись при охороні підготовчих виробок, в яких ґрунт має схильність до випинання. В існуючому в теперішній час рівні техніки широко відомі способи боротьби з випинанням ґрунту гірничих виробок, що включають нарізування на ґрунті повздовжніх щілин. Представником цих способів є спосіб [1]. Згадані ознаки аналогів збігаються з суттєвими ознаками корисної моделі. Недолік цих способів полягає у тому, що після змикання щілин при зміщенні боків виробки починає відбуватися випинання ґрунту гірничих виробок. При цьому навіть при незначному зміщенні боків виробки виникають помітні вертикальні зміщення порід ґрунту [2], с. 16. Внаслідок цього згадані способи не є ефективними. Прототипом корисної моделі є спосіб, який відомий з [3], с. 10. Цей спосіб включає нарізування на ґрунті поздовжніх щілин і формування в щілинах поздовжніх монолітних заповнень. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, як матеріал для формування монолітних заповнень, як правило, використовують пінополіуретан. Недолік прототипу полягає у тому, що цей спосіб лише незначно знижує випинання ґрунту гірничих виробок. Це зниження випинання забезпечується поступовим стисненням пінополіуретану в щілинах з забезпеченням більш плавного перерозподілу напружень в бокових породах. Але після повного стиснення пінополіуретану в щілинах - випинання ґрунту починає відбуватися з нарощуванням. В основу корисної моделі поставлено задачу - підвищити ефективність способу боротьби із випинанням ґрунту гірничих виробок за рахунок виключення зміщення ґрунту між щілинами. Поставлена задача вирішується тим, що в способі боротьби з випинанням ґрунту гірничих виробок, що включає нарізування на ґрунті повздовжніх щілин і формування в щілинах повздовжніх монолітних заповнень, на відміну від прототипу, між поздовжніми щілинами нарізують поперечні щілини, в яких формують поперечні монолітні заповнення з приєднанням до поздовжніх монолітних заповнень. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає в наступному. Внаслідок того, що між поздовжніми щілинами нарізують поперечні щілини, в яких формують поперечні монолітні заповнення з приєднанням до поздовжніх монолітних заповнень - при зміщенні боків виробки поперечні зусилля в зоні ґрунту виробки замикаються крізь поперечні монолітні заповнення на поздовжні монолітні заповнення в щілинах і не передаються на ґрунт. Тим самим виключаються умови випинання ґрунту. Це підвищує ефективність способу. На фіг. 1 зображено поперечний переріз виробки після реалізації способу, а на фіг. 2 показаний вид А фіг. 1. Спосіб здійснюється наступним чином. На ґрунті 1 нарізують поздовжні щілини 2, а між ними нарізують поперечні щілини 3. В щілинах 2 формують поздовжні монолітні заповнення 4, а в щілинах 3 формують поперечні монолітні заповнення 5 з приєднанням до поздовжніх монолітних заповнень 4. Як заповнення можуть використовуватись залізобетонні плити або в щілини, що нарізані, можуть встановлювати арматуру і заливати її бетоном, пінобетоном, полімер-бетоном або іншими зв'язуючими. При перерозподілі напружень в приконтурній зоні виробки відбувається зміщення боків виробки. Ці зміщення створюють в ґрунті 1 зустрічні поперечні зусилля. Однак ці зусилля сприймаються поздовжніми монолітними заповненнями 4, а між ними - поперечними монолітними заповненнями 5. При цьому поперечні зусилля в ґрунті 1 від зміщення боків виробки замикаються між поздовжніми монолітними заповненнями 4 крізь поперечні монолітні заповнення 5 і не передаються на ґрунт 1 між заповненнями 4, 5. Внаслідок цього випинання ґрунту не відбувається. Все це підвищує ефективність способу боротьби з випинанням ґрунту гірничих виробок. Джерела інформації: 1. Патент Росії № 2338066, Е21С 41/16, E21D 9/14 від 19.04.2007 р. 2. Г.Г. Литвинский, Механизм пучения пород почвы подготовительных выработок, Уголь, 1987, № 2, с. 15-17. 3. Ольденготт М., Поднятие почвы в выработках каменноугольных шахт и борьбы с ним, ГЛЮКАУФ, № 12, 1981, с. 3-11. 1 UA 96742 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб боротьби з випинанням ґрунту гірничих виробок, що включає нарізування на ґрунті поздовжніх щілин і формування в щілинах поздовжніх монолітних заповнень, який відрізняється тим, що між поздовжніми щілинами нарізують поперечні щілини, в яких формують поперечні монолітні заповнення з приєднанням до поздовжніх монолітних заповнень. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
