Повітряний клапан

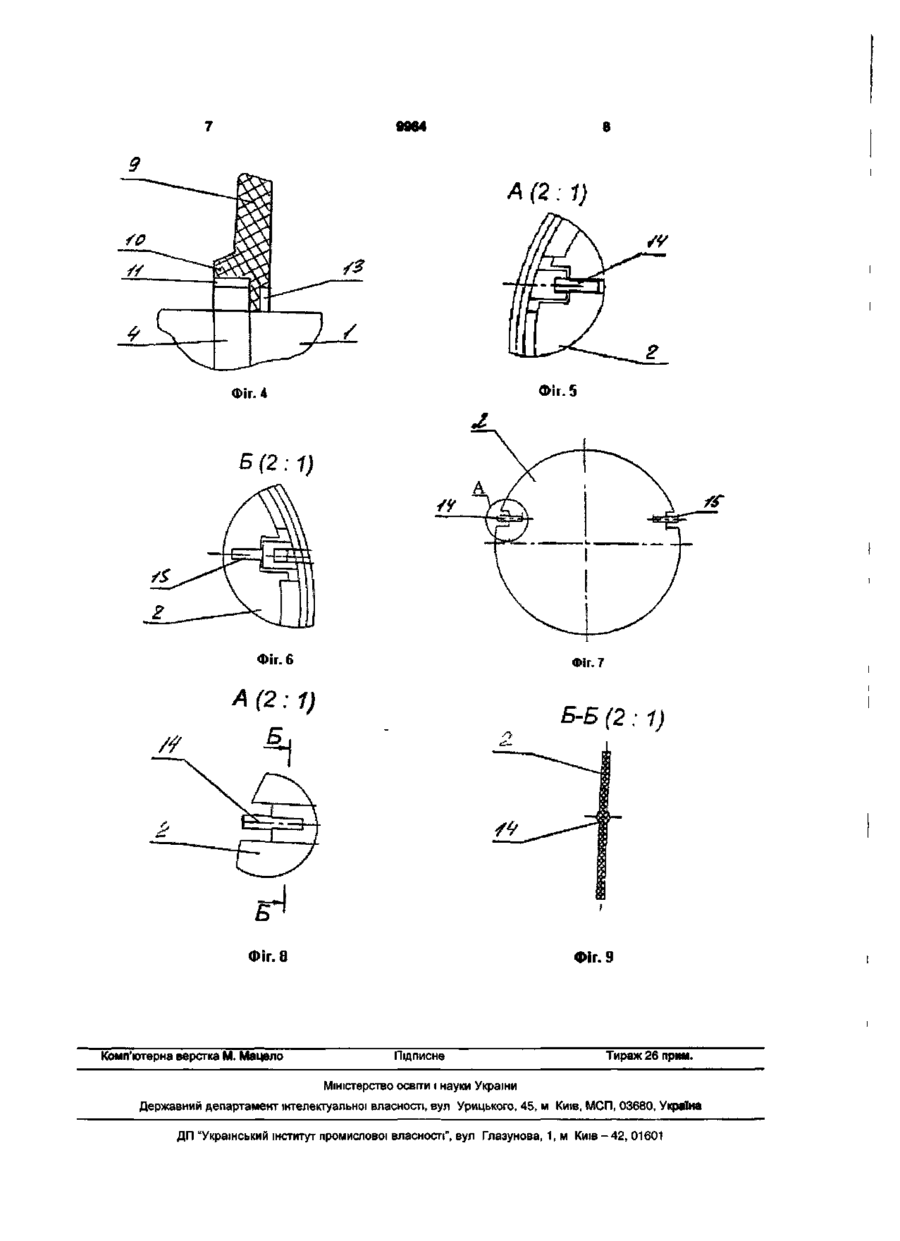

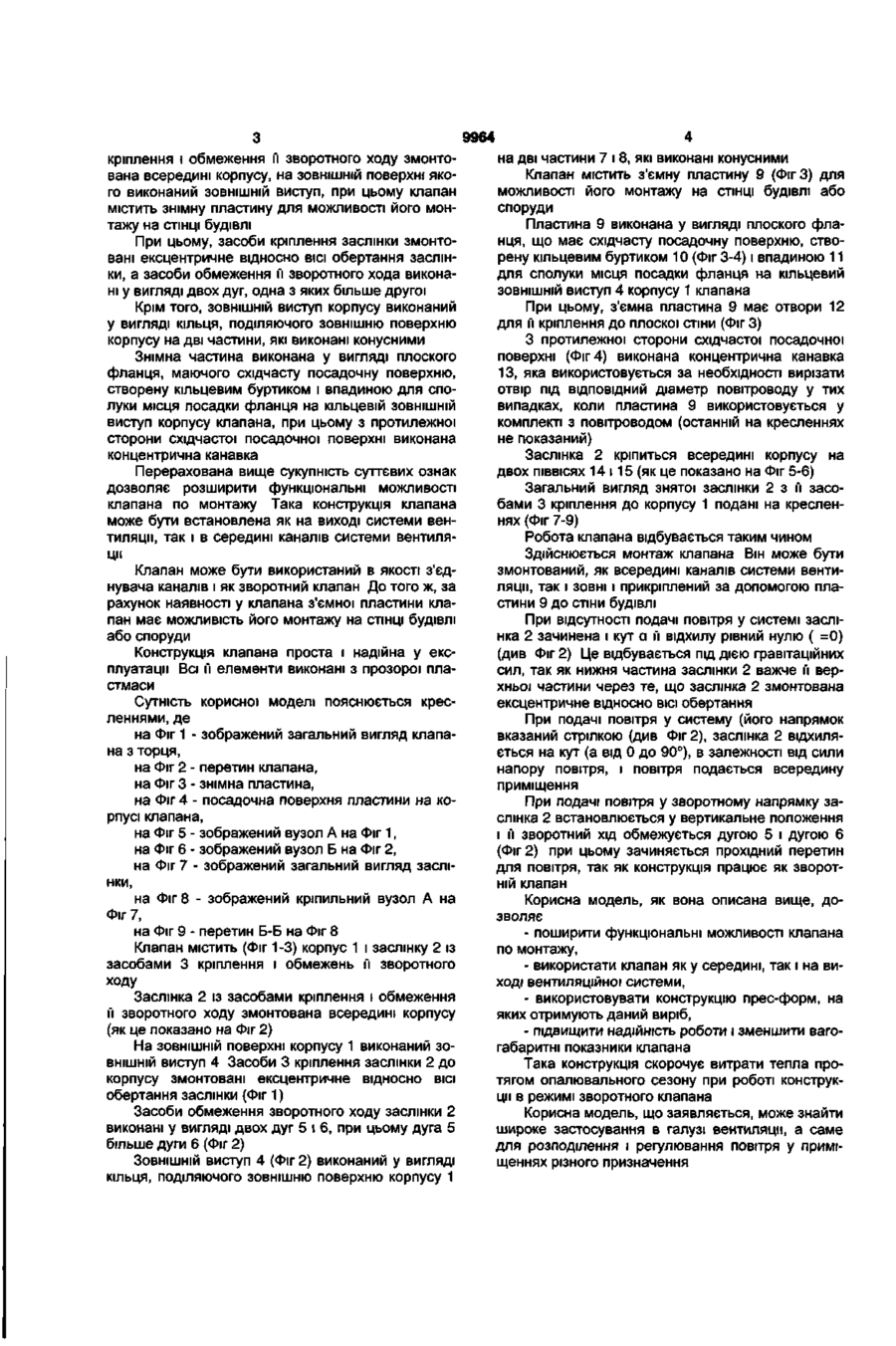

1. Повітряний клапан, що містить корпус і заслінку із засобами кріплення і обмеження її зворотного ходу, який відрізняється тим, що заслінка із засобами кріплення і обмеження її зворотного ходу змонтована всередині корпусу, на зовнішній поверхні якого виконаний зовнішній виступ, при цьому клапан містить знімну пластину для можливості його монтажу на стінці будівлі. 2. Клапан за п. 1, який відрізняється тим, що засоби кріплення заслінки змонтовані ексцентрично відносно осі обертання заслінки, а засоби обмеження її зворотного ходу виконані у вигляді двох дуг, одна з яких більша від другої. 3. Клапан за п. 1, який відрізняється тим, що зовнішній виступ корпусу виконаний у вигляді кільця, розділяючого зовнішню поверхню корпусу на дві частини, які виконані конусними. 4. Клапан за п. 1, який відрізняється тим, що знімна частина виконана у вигляді плоского фланця, що має східчасту посадочну поверхню, створену кільцевим буртиком і заглибиною для сполучення місця посадки фланця на кільцевій зовнішній виступ корпусу клапана, при цьому з протилежної сторони східчастої посадочної поверхні виконана концентрична канавка. Корисна модель відноситься до галузі вентиляції та може бути використана для розподілення і регулювання повітря у приміщеннях різного призначення. Відомий повітророзподільник, що містить корпус і регулятори витрати та рівномірності. Ці регулятори являють собою кілька гравітаційних заслінок, які розташовані послідовно один за одним. При подачі на них повітряного потоку вони відхиляються і таким чином регулюють повітряний потік [патент України №24711, кл. F24F13/06, F24F13/08, опубл. 30.10.98р., бюл. №5, 1998р.]. Основним недоліком цієї конструкції є неможливість роботи її в якості зворотного клапану. Найбільш близьким за технічною сутністю до моделі, що заявляється, є повітряний клапан, що містить корпус і заслінку з противагою, до того ж повітряний клапан має регульований гвинт, вісь і коромисло, встановлене на останній з можливістю повороту, при цьому один кінець коромисла жорстко пов'язаний із заслінкою, а на другому встановлена противага. При відсутності подачі повітря у систему заслінка притиснута до корпусу. При подачі повітря заслінка відхиляється [Авт. свідоцтво, СРСР №1707.458, кл. F24F13/18, опубл. 23.01.92р., бюл. №3, 1992р.]. Основними недоліками відомого клапана є наступне: - заслінка змонтована у кінці корпусу, що обмежує функціональні можливості клапана по монтажу, так як він може бути встановлений тільки на виході системи вентиляції і не може бути встановлений у середині каналів системи вентиляції; - корпус клапана не може бути використаний в якості з'єднувача каналів системи вентиляції і не може бути встановлений та змонтований не стінці будівлі або споруди; - конструкція клапана складна, металомістка у виготовленні і ненадійна в експлуатації через велику кількість складових металевих елементів. В основу корисної моделі покладена задача розробити повітряний клапан, який би здійснював дів функції, функцію клапана і функцію з'єднувача каналів системи вентиляції, що здійснюється шляхом зміни конструкції клапана і нового розташування його елементів. Рішення цієї задачі досягається тим, що у повітряному клапані, що містить корпус і заслінку із засобами кріплення і обмеження її зворотного ходу, згідно корисної моделі, заслінка із засобами (0 0) 5Г 9964 кріплення і обмеження її зворотного ходу змонтована всередині корпусу, на ЗОВНІШНІЙ поверхні якого виконаний ЗОВНІШНІЙ виступ, при цьому клапан містить знімну пластину для можливості його монтажу на СТІНЦІ будівлі При цьому, засоби кріплення заслінки змонтовані ексцентричне відносно ВІСІ обертання заслінки, а засоби обмеження її зворотного хода виконані у вигляді двох дуг, одна з яких більше другої Крім того, ЗОВНІШНІЙ виступ корпусу виконаний у вигляді кільця, поділяючого зовнішню поверхню корпусу на дві частини, які виконані конусними Знімна частина виконана у вигляді плоского фланця, маючого східчасту посадочну поверхню, створену кільцевим буртиком і впадиною для сполуки місця посадки фланця на кільцевій ЗОВНІШНІЙ виступ корпусу клапана, при цьому з протилежної сторони східчастої посадочної поверхні виконана концентрична канавка Перерахована вище сукупність суттєвих ознак дозволяє розширити функціональні можливості клапана по монтажу Така конструкція клапана може бути встановлена як на виході системи вентиляції, так і в середині каналів системи вентиляції Клапан може бути використаний в якості з'єднувача каналів і як зворотний клапан До того ж, за рахунок наявності у клапана з'ємної пластини клапан має можливість його монтажу на СТІНЦІ будівлі або споруди Конструкція клапана проста і надійна у експлуатації Всі ҐІ елементи виконані з прозорої пластмаси Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 - зображений загальний вигляд клапана з торця, на Фіг 2 - перетин клапана, на Фіг 3 - знімна пластина, на Фіг 4 - посадочна поверхня пластини на корпусі клапана, на Фіг 5 - зображений вузол А на Фіг 1, на Фіг 6 - зображений вузол Б на Фіг 2, на Фіг 7 - зображений загальний вигляд заслінки, на Фіг 8 - зображений кріпильний вузол А на Фіг 7, на Фіг 9 - перетин Б-Б на Фіг 8 Клапан містить (Фіг 1-3) корпус 1 і заслінку 2 із засобами 3 кріплення і обмежень її зворотного ходу Заслінка 2 із засобами кріплення і обмеження іі зворотного ходу змонтована всередині корпусу (як це показано на Фіг 2) На ЗОВНІШНІЙ поверхні корпусу 1 виконаний ЗОВНІШНІЙ виступ 4 Засоби 3 кріплення заслінки 2 до корпусу змонтовані ексцентричне відносно ВІСІ обертання заслінки (Фіг 1) Засоби обмеження зворотного ходу заслінки 2 виконані у вигляді двох дуг 5 і 6, при цьому дуга 5 більше дуги 6 (Фіг 2) ЗОВНІШНІЙ виступ 4 (Фіг 2) виконаний у вигляді кільця, поділяючого зовнішню поверхню корпусу 1 на дві частини 7 і 8, які виконані конусними Клапан містить з'ємну пластину 9 (ФігЗ) для можливості його монтажу на СТІНЦІ будівлі або споруди Пластина 9 виконана у вигляді плоского фланця, що має східчасту посадочну поверхню, створену кільцевим буртиком 10 (Фіг 3-4) і впадиною 11 для сполуки місця посадки фланця на кільцевий ЗОВНІШНІЙ виступ 4 корпусу 1 клапана При цьому, з'ємна пластина 9 має отвори 12 для її кріплення до плоскої стіни (Фіг 3) З протилежної сторони східчастої посадочної поверхні (Фіг 4) виконана концентрична канавка 13, яка використовується за необхідності вирізати отвір під ВІДПОВІДНИЙ діаметр повітроводу у тих випадках, коли пластина 9 використовується у комплекті з повітроводом (останній на кресленнях не показаний) Заслінка 2 кріпиться всередині корпусу на двох ПІВВІСЯХ 14 і 15 (як це показано на Фіг 5-6) Загальний вигляд знятої заслінки 2 з ґі засобами 3 кріплення до корпусу 1 подані на кресленнях (Фіг 7-9) Робота клапана відбувається таким чином Здійснюється монтаж клапана Він може бути змонтований, як всередині каналів системи вентиляції, так і зовні і прикріплений за допомогою пластини 9 до стіни будівлі При відсутності подачі повітря у системі заслінка 2 зачинена і кут а її відхилу рівний нулю ( =0) (див Фіг 2) Це відбувається під дією гравітаційних сил, так як нижня частина заслінки 2 важче її верхньої частини через те, що заслінка 2 змонтована ексцентричне відносно ВІСІ обертання При подачі повітря у систему (його напрямок вказаний стрілкою (див Фіг 2), заслінка 2 відхиляється на кут (а від 0 до 90°), в залежності від сили напору повітря, і повітря подається всередину приміщення При подачі повітря у зворотному напрямку заслінка 2 встановлюється у вертикальне положення і її зворотний хід обмежується дугою 5 і дугою 6 (Фіг 2) при цьому зачиняється прохідний перетин для повітря, так як конструкція працює як зворотній клапан Корисна модель, як вона описана вище, дозволяє - поширити функціональні можливості клапана по монтажу, - використати клапан як у середині, так і на виході вентиляційної системи, - використовувати конструкцію прес-форм, на яких отримують даний виріб, - підвищити надійність роботи і зменшити вагогабаритні показники клапана Така конструкція скорочує витрати тепла протягом опалювального сезону при роботі конструкції в режимі зворотного клапана Корисна модель, що заявляється, може знайти широке застосування в галузі вентиляції, а саме для розподілення і регулювання повітря у приміщеннях різного призначення 9964 Фіг. 5 Фіг. 4 Б (2 : 1) ФІГ. 6 Фіг. 7 А (2: 1) Б-Б (2: 1) Фіг. 9 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
