Ресивер

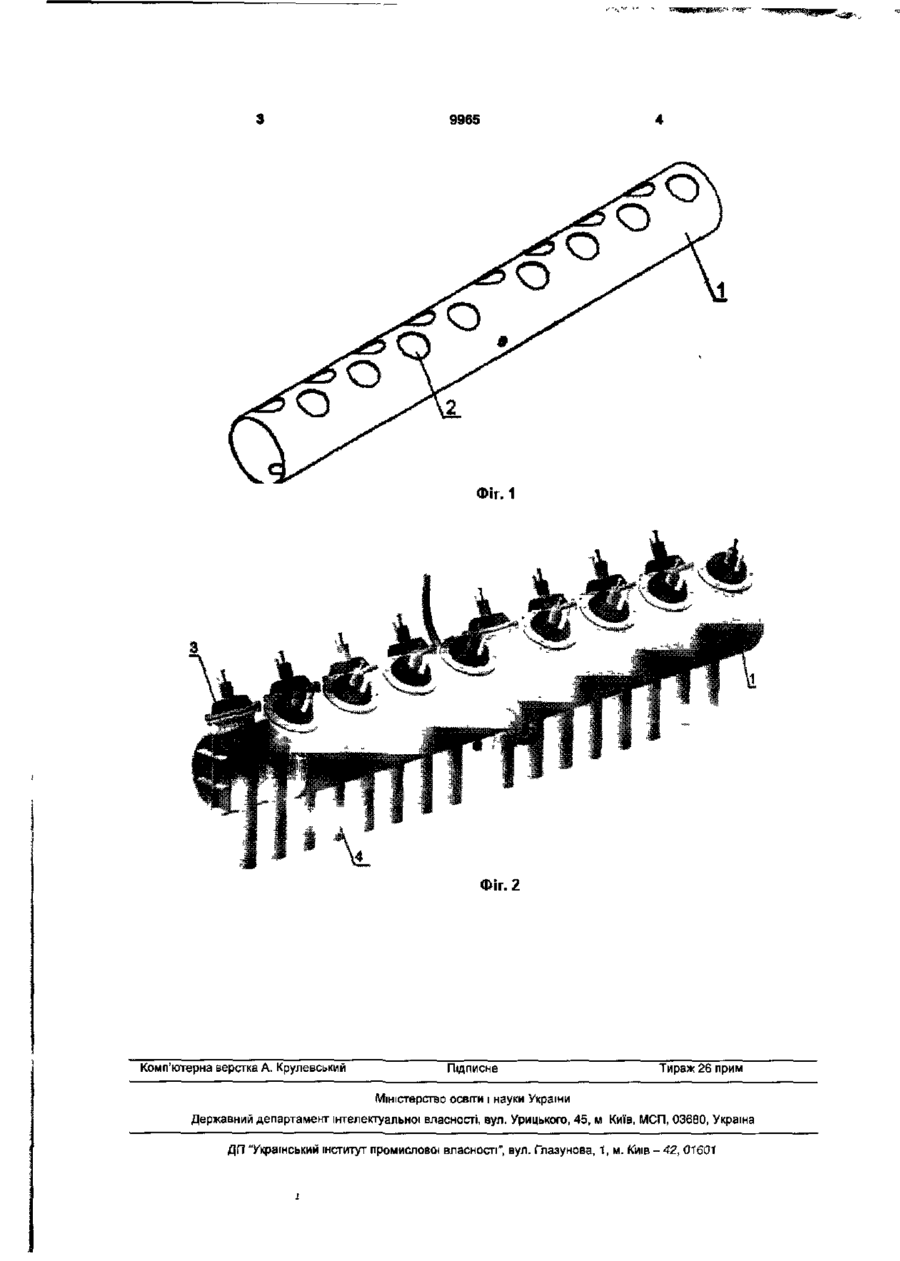

УКРАЇНА (19) UA (11,9965 аз, U (51J7F15B1/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, РЕСИВЕР 1 (21,и200504165 (22) 29.04.2005 (24,17.10.2005 (46) 17.10.2005, Бюл. № 10, 2005 р. (72) Молчанов Володимир Миколайович, Давидов Григорій Натанович (73, ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "КОНСОРЦІУМ "ЕНЕРГОМАШІНЖІНІРІНГ" (57, 1. Ресивер, що складається з циліндричної ємкості, клапанів й роздавальних труб, який відрізняється тим, що, клапани вбудовуються в накопичувальну ємкість з чергуванням один за одним по зигзагоподібній лінії. 2. Ресивер за п. 1, який відрізняється тим, що ламана лінія, що складається з двох відрізків, які поєднують ті точки, в яких осі трьох вмонтованих по порядку в накопичувач клапанів мають пересічення з стінками накопичувача, має кут 133°. Корисна модель, що заявляється, відноситься до області очищення запилених газів в рукавних фільтрах, а саме для продувки тканинних рукавів, і може бути використана в різних галузях промисловості, наприклад у теплоенергетиці, металургійній і хімічній промисловостях. Найбільш близьким до заявленого по технічній сутності є ресивер, що складається з циліндричної накопичувальної ємкості (накопичувача,, клапанів й роздавальних труб, які розміщені по прямій лінії [Мазус М.Г. и др. Фильтры для улавливания промышленных пылей, М. «Машиностроение» 1985 г., стр. 84-87, рис. 4.30]. Для того, щоб оптимізувати розміщення роздавальних труб, при такій конструкції ресивера необхідно виконувати фрезерування округлої поверхні фланців клапанів для їх зближення, таким чином ускладнюється процес їх виготовлення. Крім того, дистанція між роздавальними трубами є все одно досить великою, це збільшує розмір ресивера і зменшує кількість роздавальних труб в обмеженому об'ємі. В основу корисної моделі поставлено задачу створення більш компактної моделі ресивера шляхом раціонального розміщення клапанів для зменшення дистанції між роздавальними трубами і усунення необхідності в їх розточенні. Поставлена задача вирішується тим, що в ресивері, що складається з циліндричної ємкості, клапанів й роздавальних труб, згідно з корисною моделлю, клапани вбудовуються в накопичувальну ємкість з чергуванням один після одного по зиг загоподібній лінії. Для кращого пояснення такого чергування клапанів приводимо один з варіантів виконання: ломана лінія, що складається з двох відрізків, які поєднують ті точки, в яких вісі трьох вмонтованих по порядку в накопичувач клапанів мають пересічення з стінками накопичувача, має кут 133°. Таке розміщення клапанів дає можливість більш раціонально розмістити роздавальні труби, зменшити осьову відстань між роздавальними трубами, тобто на практиці суттєво економиться простір й зменшуються розміри ресивера. Крім того, усувається необхідність в фрезеруванні бокових поверхонь фланців клапанів. Корисна модель пояснена наступними кресленнями: на Фіг.1 зображений варіант виконання циліндричної накопичувапьної ємкості (накопичувача) 1 з отворами 2, розміщеними по зигзагоподібній лінії, на Фіг.2 зображений загальний тривимірний вигляд варіанта виконання ресивера. Корисна модель містить циліндричну накопичувальну ємкість 1, в яку зверху вбудовані по зигзагоподібній лінії отворів 2 клапани 3, які продовжуються роздавальними трубами 4. Ресивер працює таким чином: циліндрична ємкість 1 накопичує стиснуте повітря, це повітря при спрацьовуванні клапанів 3 потрапляє до роздавальних труб 4, а потім через повітропроводи потрапляє до тканинних рукавів фільтра (останні на кресленнях не показані), здійснюючи їх продувку і регенерацію від часток, що осіли на тканині. ю (D О) 9965 ФІГ. 1 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
