Зворотний клапан

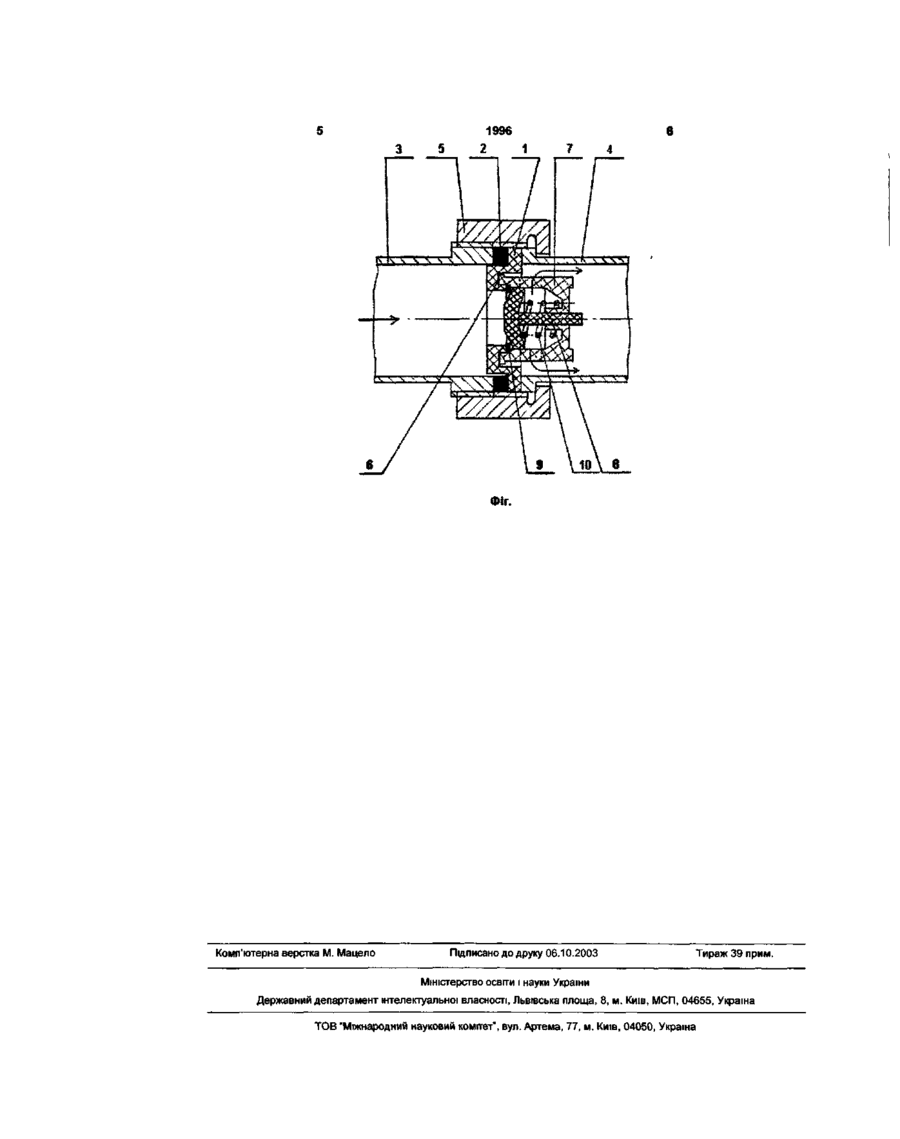

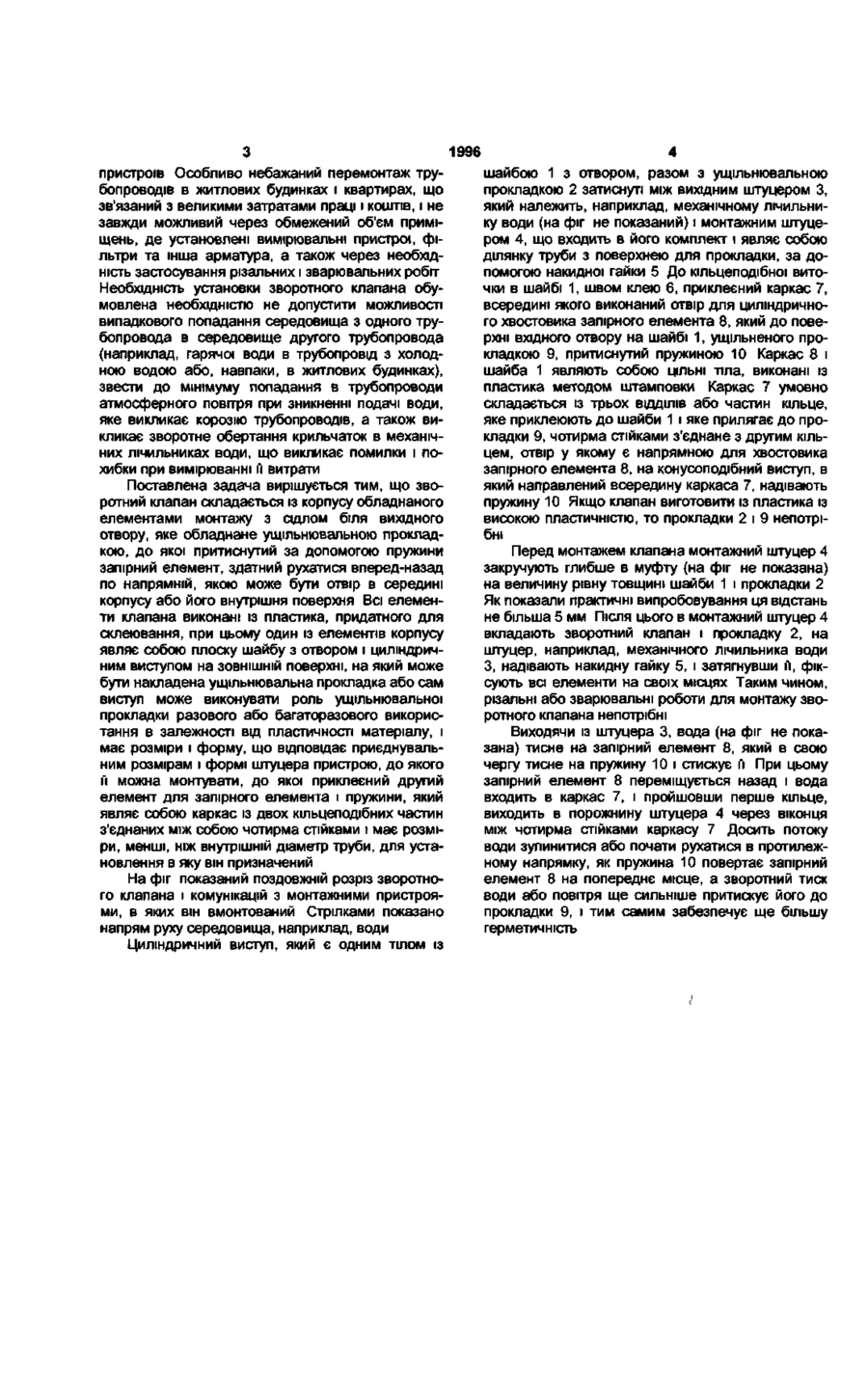

Зворотний клапан, що складається з корпусу, обладнаного елементами монтажу з сідлом біля вихідного отвору, яке обладнане ущільнювальною прокладкою, до якої притиснутий за допомогою пружини запірний елемент, здатний рухатися вперед-назад по напрямній, якою може бути отвір в середині корпусу або його внутрішня поверхня, який відрізняється тим, що всі елементи клапана виконані із пластика, придатного для склеювання, при цьому один із елементів корпусу являє собою плоску шайбу з отвором і циліндричним виступом на ЗОВНІШНІЙ поверхні, на який може бути накладена ущільнювальна прокладка або сам виступ може виконувати роль ущільнювальної прокладки разового або багаторазового використання в залежності від пластичності матеріалу, і має розміри і форму, що відповідають приєднувальним розмірам і формі штуцера пристрою, до якого її можна монтувати, до якої приклеєний другий елемент для запірного елемента і пружини, який являє собою каркас із двох кільцеподібних частин, з'єднаних між собою чотирма стійками, і має розміри, менші, ніж внутрішній діаметр труби, для установлення в яку він призначений Корисна модель відноситься до механічних загальних пристроїв, а саме, трубопровідної арматури і може бути використана для усунення можливості зворотного потоку середовища, яке транспортують по трубопроводу, наприклад, води ВІДОМІ піднімальні і обертальні зворотні клапани, запірний орган в яких відкривається прямим потоком середовища, а закривається зворотним (див Гуревич Д Ф Трубопроводная арматура Справочное пособие 2-е изд перераб и доп Л Машиностроение Ленинградское отделение 1981 - 368с , с 9, 154-160, 271-275, 297-299, 306309) В піднімальних зворотних клапанах вмонтований в корпусі запірний елемент, здатний виконувати поступальний рух вперед-назад (вгору-вниз) по напрямній В обертальних зворотних клапанах вмонтований в корпусі запірний елемент, здатний підніматися вгору-вниз на горизонтальній осі, розташованій вище центру сідла клапана Корпуси зворотних клапанів являють собою проточні камери ВХІДНІ отвори, в яких виконані у вигляді сідла Виконання корпусів може бути будь-яким, в залежності від призначення клапана і параметрів середовища Недоліками клапанів є обов'язкове виконання їх корпусів, які можна вмонтувати тільки в розрив трубопроводу, по якому транспортують середовище Можливе заклинювання запірних елементів при налипанні на них механічних домішок, які можуть бути в середовищі Клапани мають великі габаритні розміри, зменшення яких веде до ускладнення їх конструкції Відомий зворотний клапан, який принципово не відрізняється від попередніх (див Тибилов Г Г Обратный клапан Описание изобретения к авторскому свидетельству СССР №1237854 А1 М KnF16K15/02 15 06,1986 Бюллетень №22) Клапан складається із корпуса з сідлом/ запірного елемента у вигляді тарілки, пружини розташованої в конусоподібній напрямній і штовхача із сферичною поверхнею у вигляді кулі Така конструкція виключає можливе заклинювання запірного елемента перед сідлом корпуса і, таким чином, неповне закриття клапана, і дозволяє різко зменшити габаритні розміри клапана Але клапан все-таки монтують в окремому корпусі, який можна встановити в розриві труби, по якій транспортують середовище В основу корисної моделі поставлена задача створити зворотний клапан, який можна було б встановлювати у трубопроводах, по яких подають воду в побутові або виробничі приміщення, без додаткової переробки уже змонтованих трубопроводів, а також змонтованих на них запірної арматури, механічних фільтрів, вимірювальних та інших
