Блок камери високовольтного вакуумного вимикача

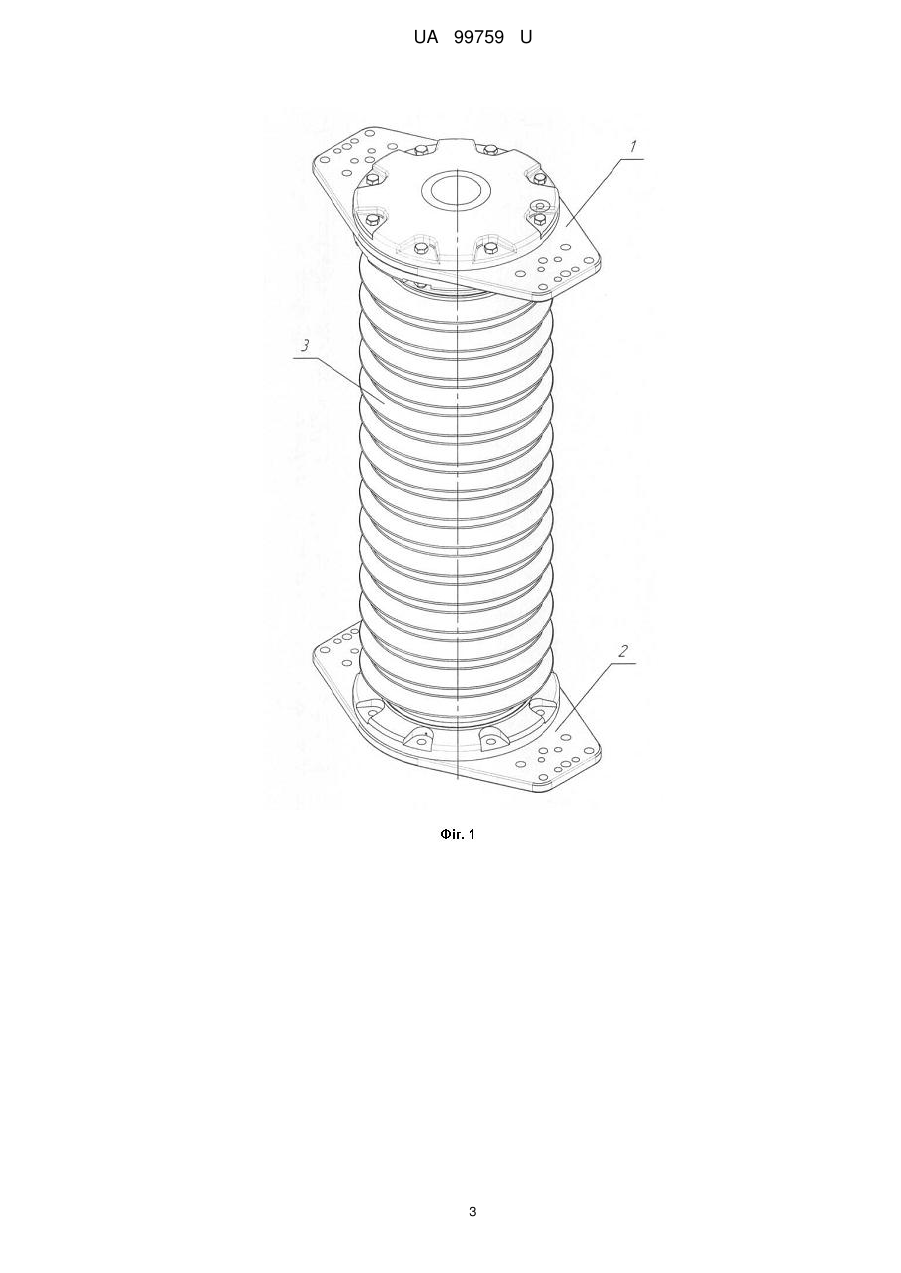

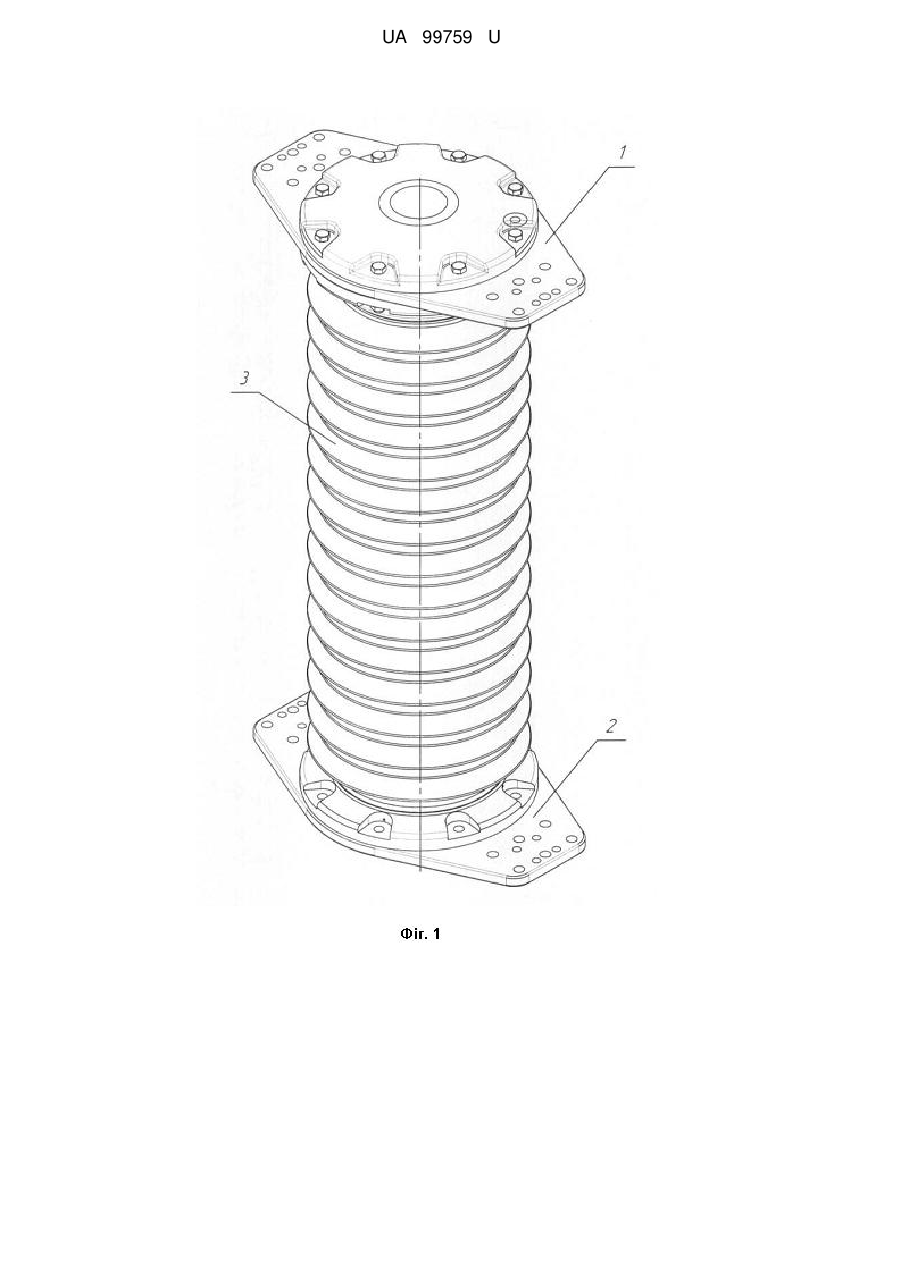

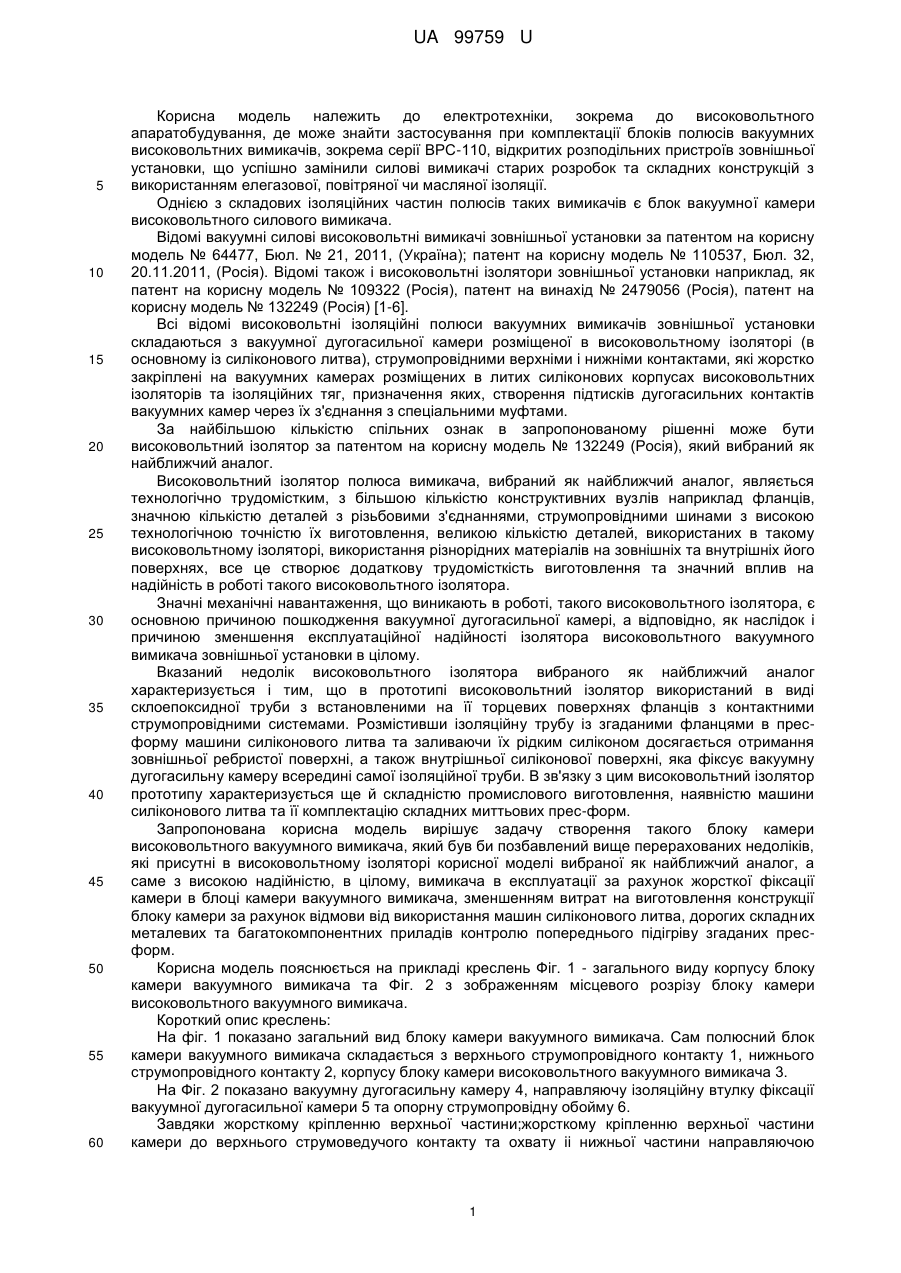

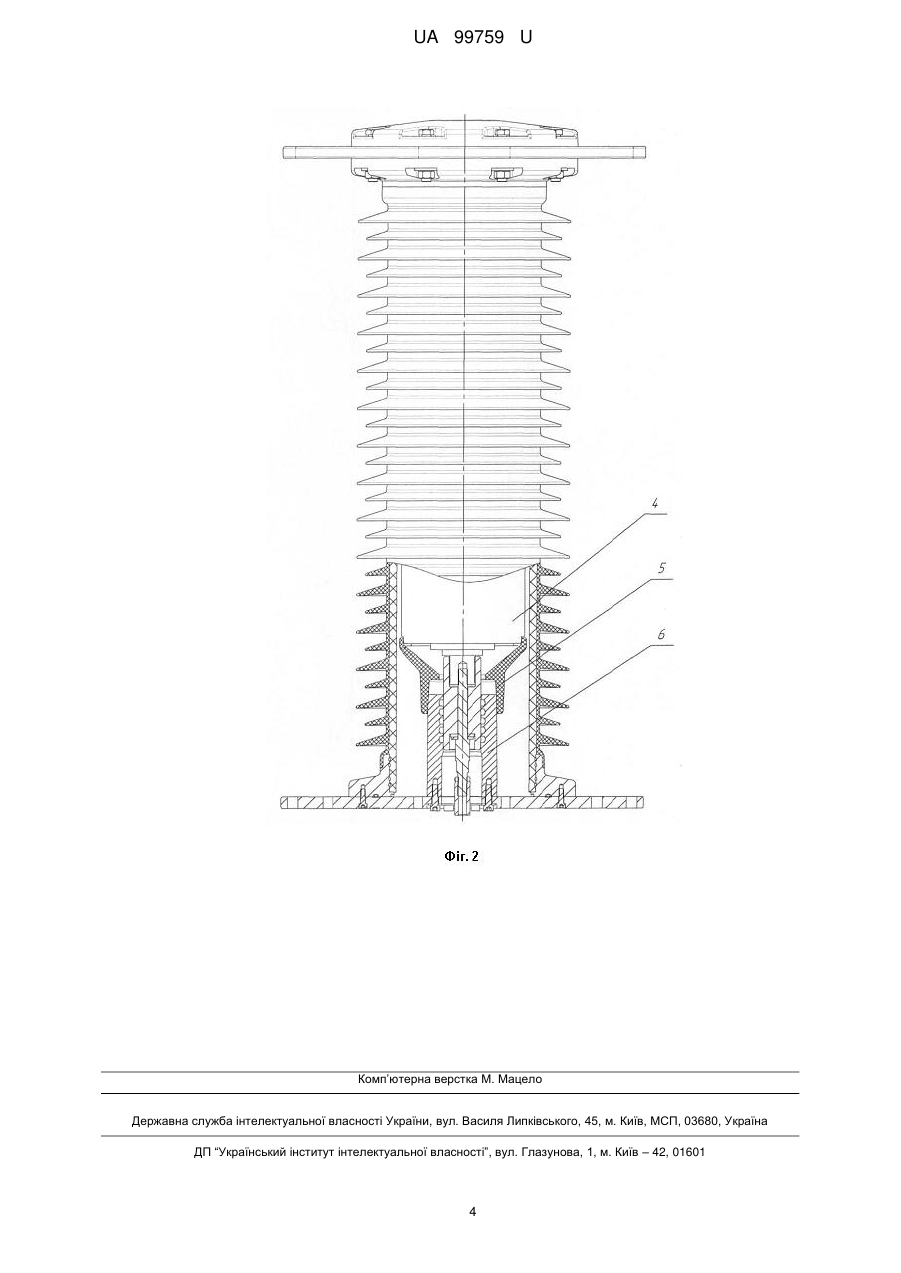

Реферат: UA 99759 U UA 99759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, зокрема до високовольтного апаратобудування, де може знайти застосування при комплектації блоків полюсів вакуумних високовольтних вимикачів, зокрема серії ВРС-110, відкритих розподільних пристроїв зовнішньої установки, що успішно замінили силові вимикачі старих розробок та складних конструкцій з використанням елегазової, повітряної чи масляної ізоляції. Однією з складових ізоляційних частин полюсів таких вимикачів є блок вакуумної камери високовольтного силового вимикача. Відомі вакуумні силові високовольтні вимикачі зовнішньої установки за патентом на корисну модель № 64477, Бюл. № 21, 2011, (Україна); патент на корисну модель № 110537, Бюл. 32, 20.11.2011, (Росія). Відомі також і високовольтні ізолятори зовнішньої установки наприклад, як патент на корисну модель № 109322 (Росія), патент на винахід № 2479056 (Росія), патент на корисну модель № 132249 (Росія) [1-6]. Всі відомі високовольтні ізоляційні полюси вакуумних вимикачів зовнішньої установки складаються з вакуумної дугогасильної камери розміщеної в високовольтному ізоляторі (в основному із силіконового литва), струмопровідними верхніми і нижніми контактами, які жорстко закріплені на вакуумних камерах розміщених в литих силіконових корпусах високовольтних ізоляторів та ізоляційних тяг, призначення яких, створення підтисків дугогасильних контактів вакуумних камер через їх з'єднання з спеціальними муфтами. За найбільшою кількістю спільних ознак в запропонованому рішенні може бути високовольтний ізолятор за патентом на корисну модель № 132249 (Росія), який вибраний як найближчий аналог. Високовольтний ізолятор полюса вимикача, вибраний як найближчий аналог, являється технологічно трудомістким, з більшою кількістю конструктивних вузлів наприклад фланців, значною кількістю деталей з різьбовими з'єднаннями, струмопровідними шинами з високою технологічною точністю їх виготовлення, великою кількістю деталей, використаних в такому високовольтному ізоляторі, використання різнорідних матеріалів на зовнішніх та внутрішніх його поверхнях, все це створює додаткову трудомісткість виготовлення та значний вплив на надійність в роботі такого високовольтного ізолятора. Значні механічні навантаження, що виникають в роботі, такого високовольтного ізолятора, є основною причиною пошкодження вакуумної дугогасильної камері, а відповідно, як наслідок і причиною зменшення експлуатаційної надійності ізолятора високовольтного вакуумного вимикача зовнішньої установки в цілому. Вказаний недолік високовольтного ізолятора вибраного як найближчий аналог характеризується і тим, що в прототипі високовольтний ізолятор використаний в виді склоепоксидної труби з встановленими на її торцевих поверхнях фланців з контактними струмопровідними системами. Розмістивши ізоляційну трубу із згаданими фланцями в пресформу машини силіконового литва та заливаючи їх рідким силіконом досягається отримання зовнішньої ребристої поверхні, а також внутрішньої силіконової поверхні, яка фіксує вакуумну дугогасильну камеру всередині самої ізоляційної труби. В зв'язку з цим високовольтний ізолятор прототипу характеризується ще й складністю промислового виготовлення, наявністю машини силіконового литва та її комплектацію складних миттьових прес-форм. Запропонована корисна модель вирішує задачу створення такого блоку камери високовольтного вакуумного вимикача, який був би позбавлений вище перерахованих недоліків, які присутні в високовольтному ізоляторі корисної моделі вибраної як найближчий аналог, а саме з високою надійністю, в цілому, вимикача в експлуатації за рахунок жорсткої фіксації камери в блоці камери вакуумного вимикача, зменшенням витрат на виготовлення конструкції блоку камери за рахунок відмови від використання машин силіконового литва, дорогих складних металевих та багатокомпонентних приладів контролю попереднього підігріву згаданих пресформ. Корисна модель пояснюється на прикладі креслень Фіг. 1 - загального виду корпусу блоку камери вакуумного вимикача та Фіг. 2 з зображенням місцевого розрізу блоку камери високовольтного вакуумного вимикача. Короткий опис креслень: На фіг. 1 показано загальний вид блоку камери вакуумного вимикача. Сам полюсний блок камери вакуумного вимикача складається з верхнього струмопровідного контакту 1, нижнього струмопровідного контакту 2, корпусу блоку камери високовольтного вакуумного вимикача 3. На Фіг. 2 показано вакуумну дугогасильну камеру 4, направляючу ізоляційну втулку фіксації вакуумної дугогасильної камери 5 та опорну струмопровідну обойму 6. Завдяки жорсткому кріпленню верхньої частини;жорсткому кріпленню верхньої частини камери до верхнього струмоведучого контакту та охвату іі нижньої частини направляючою 1 UA 99759 U 5 10 15 20 ізоляційною втулкою, жорстко з'єднаною з нижнім струмопровідним контактом, досягається фіксація вакуумної дугогасильної камери 4 в і корпусі блоку камери високовольтного вакуумного вимикача 3. При цьому відпадає необхідність у внутрішній заливці вакуумної камери в корпусі, усуваються всі механічні стреси на камеру зі сторони корпусу, спрощується конструкція і технологія. Таке конструктивно-технологічне виконання блоку камери вакуумного вимикача з надійною фіксацією вакуумної камери дозволяє забезпечити високу надійність вакуумного силового вимикача зовнішньої установки в експлуатаційному режимі. Такий блок камери вакуумного високовольтного вимикача може успішно використовуватись на ТОВ „Високовольтний союз - РЗВА" у вакуумному високовольтному силовому вимикачі серії ВРС-110 та на всіх інших підприємствах, що випускають високовольтні вимикачі зовнішньої установки Джерела інформації: 1. Патент на корисну модель № 64477, Бюл. № 21, 10.11.2011, (Україна); 2. Патент на корисну модель № 110537, Бюл. № 32, 20.11.2011, (Росія); 3. Патент на корисну модель № 109322, публ. 10.10.2011 р. (Росія); 4. Патент на винахід № 2479056, публ. 10.04.2013 р. (Росія); 5. Патент на корисну модель № 132249, публ. 10.09.2013 р., (Росія); 6. Рекламна інформація „Вакуумные выключатели 110 кВ серии ВРС-110". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Блок камери високовольтного вакуумного вимикача, що містить ізоляційний блок камери вакуумного високовольтного вимикача, верхній і нижній струмопровідні контакти та вакуумну дугогасильну камеру, який відрізняється тим, що з метою підвищення надійності в експлуатації у вказаному блоці камери високовольтного вакуумного вимикача сама вакуумна дугогасильна камера фіксується спеціальною направляючою ізоляційною втулкою. 2 UA 99759 U 3 UA 99759 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
