Нержавіюча сталь

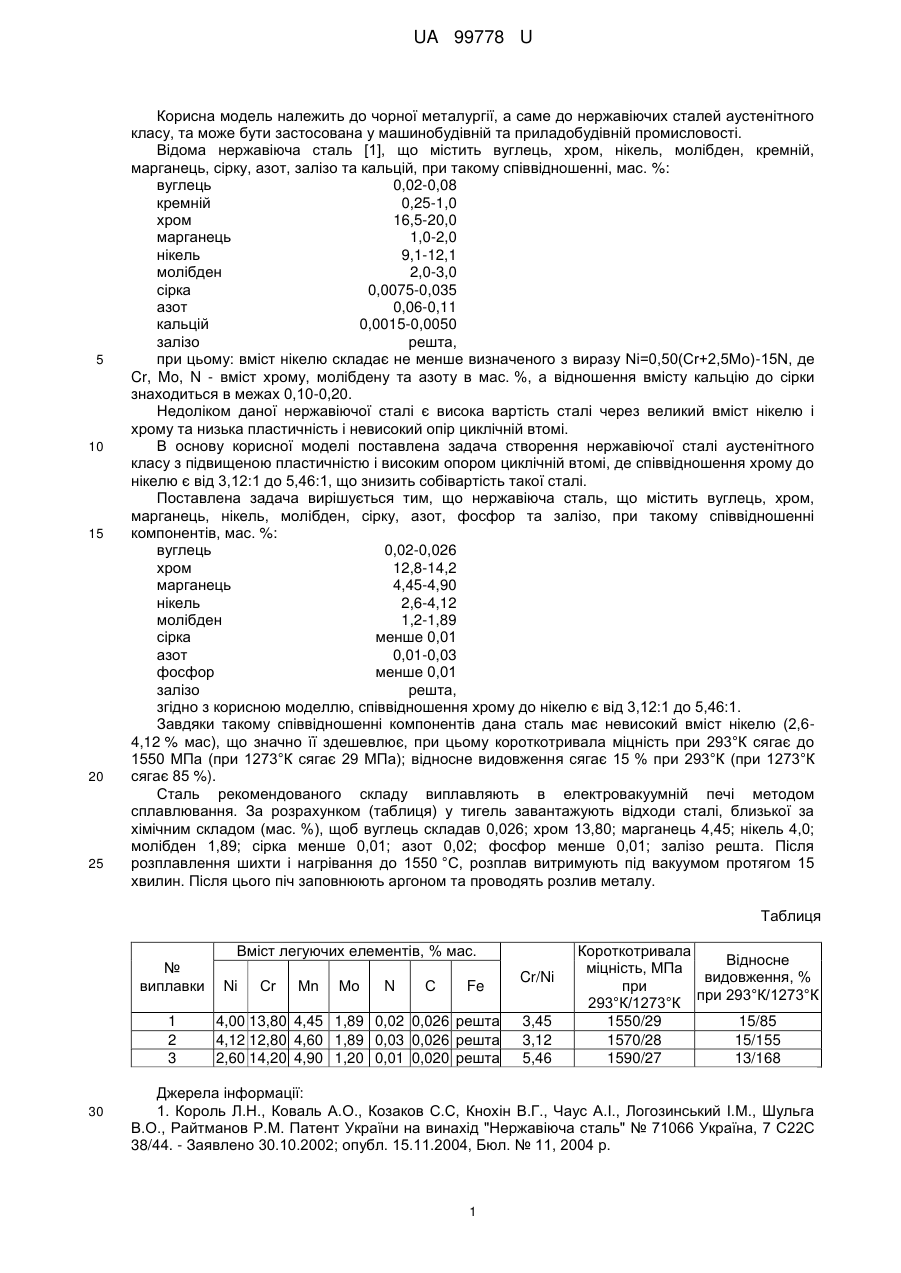

Реферат: UA 99778 U UA 99778 U 5 10 15 20 25 Корисна модель належить до чорної металургії, а саме до нержавіючих сталей аустенітного класу, та може бути застосована у машинобудівній та приладобудівній промисловості. Відома нержавіюча сталь [1], що містить вуглець, хром, нікель, молібден, кремній, марганець, сірку, азот, залізо та кальцій, при такому співвідношенні, мас. %: вуглець 0,02-0,08 кремній 0,25-1,0 хром 16,5-20,0 марганець 1,0-2,0 нікель 9,1-12,1 молібден 2,0-3,0 сірка 0,0075-0,035 азот 0,06-0,11 кальцій 0,0015-0,0050 залізо решта, при цьому: вміст нікелю складає не менше визначеного з виразу Ni=0,50(Cr+2,5Mo)-15N, де Cr, Mo, N - вміст хрому, молібдену та азоту в мас. %, а відношення вмісту кальцію до сірки знаходиться в межах 0,10-0,20. Недоліком даної нержавіючої сталі є висока вартість сталі через великий вміст нікелю і хрому та низька пластичність і невисокий опір циклічній втомі. В основу корисної моделі поставлена задача створення нержавіючої сталі аустенітного класу з підвищеною пластичністю і високим опором циклічній втомі, де співвідношення хрому до нікелю є від 3,12:1 до 5,46:1, що знизить собівартість такої сталі. Поставлена задача вирішується тим, що нержавіюча сталь, що містить вуглець, хром, марганець, нікель, молібден, сірку, азот, фосфор та залізо, при такому співвідношенні компонентів, мас. %: вуглець 0,02-0,026 хром 12,8-14,2 марганець 4,45-4,90 нікель 2,6-4,12 молібден 1,2-1,89 сірка менше 0,01 азот 0,01-0,03 фосфор менше 0,01 залізо решта, згідно з корисною моделлю, співвідношення хрому до нікелю є від 3,12:1 до 5,46:1. Завдяки такому співвідношенні компонентів дана сталь має невисокий вміст нікелю (2,64,12 % мас), що значно її здешевлює, при цьому короткотривала міцність при 293°К сягає до 1550 МПа (при 1273°К сягає 29 МПа); відносне видовження сягає 15 % при 293°К (при 1273°К сягає 85 %). Сталь рекомендованого складу виплавляють в електровакуумній печі методом сплавлювання. За розрахунком (таблиця) у тигель завантажують відходи сталі, близької за хімічним складом (мас. %), щоб вуглець складав 0,026; хром 13,80; марганець 4,45; нікель 4,0; молібден 1,89; сірка менше 0,01; азот 0,02; фосфор менше 0,01; залізо решта. Після розплавлення шихти і нагрівання до 1550 °C, розплав витримують під вакуумом протягом 15 хвилин. Після цього піч заповнюють аргоном та проводять розлив металу. Таблиця Вміст легуючих елементів, % мас. № виплавки 1 2 3 30 Ni Сr Мn Мo N С Fe 4,00 13,80 4,45 1,89 0,02 0,026 решта 4,12 12,80 4,60 1,89 0,03 0,026 решта 2,60 14,20 4,90 1,20 0,01 0,020 решта Cr/Ni 3,45 3,12 5,46 Короткотривала Відносне міцність, МПа видовження, % при при 293°К/1273°К 293°К/1273°К 1550/29 15/85 1570/28 15/155 1590/27 13/168 Джерела інформації: 1. Король Л.Н., Коваль А.О., Козаков С.С, Кнохін В.Г., Чаус А.І., Логозинський І.М., Шульга В.О., Райтманов P.M. Патент України на винахід "Нержавіюча сталь" № 71066 Україна, 7 С22С 38/44. - Заявлено 30.10.2002; опубл. 15.11.2004, Бюл. № 11, 2004 р. 1 UA 99778 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Нержавіюча сталь, що містить вуглець, хром, марганець, нікель, молібден, сірку, азот, та залізо, яка відрізняється тим, що додатково містить фосфор, при такому співвідношенні компонентів, мас. %: вуглець 0,02-0,026 хром 12,8-14,2 марганець 4,45-4,90 нікель 2,6-4,12 молібден 1,2-1,89 сірка менше 0,01 азот 0,01-0,03 фосфор менше 0,01 залізо решта, причому співвідношення хрому до нікелю є від 3,12:1 до 5,46:1. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
