Пристосування для переобладнання навісних сільськогосподарських машин

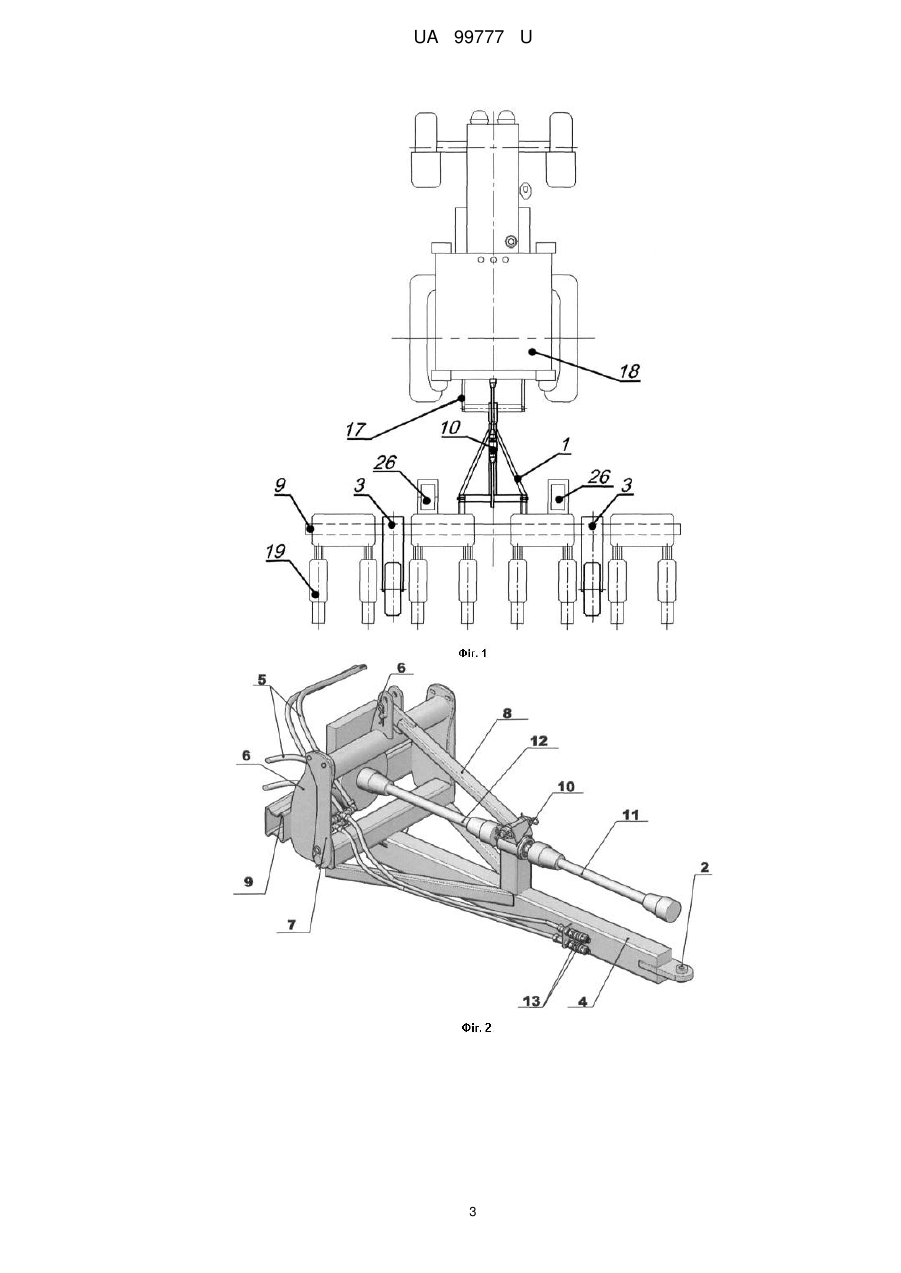

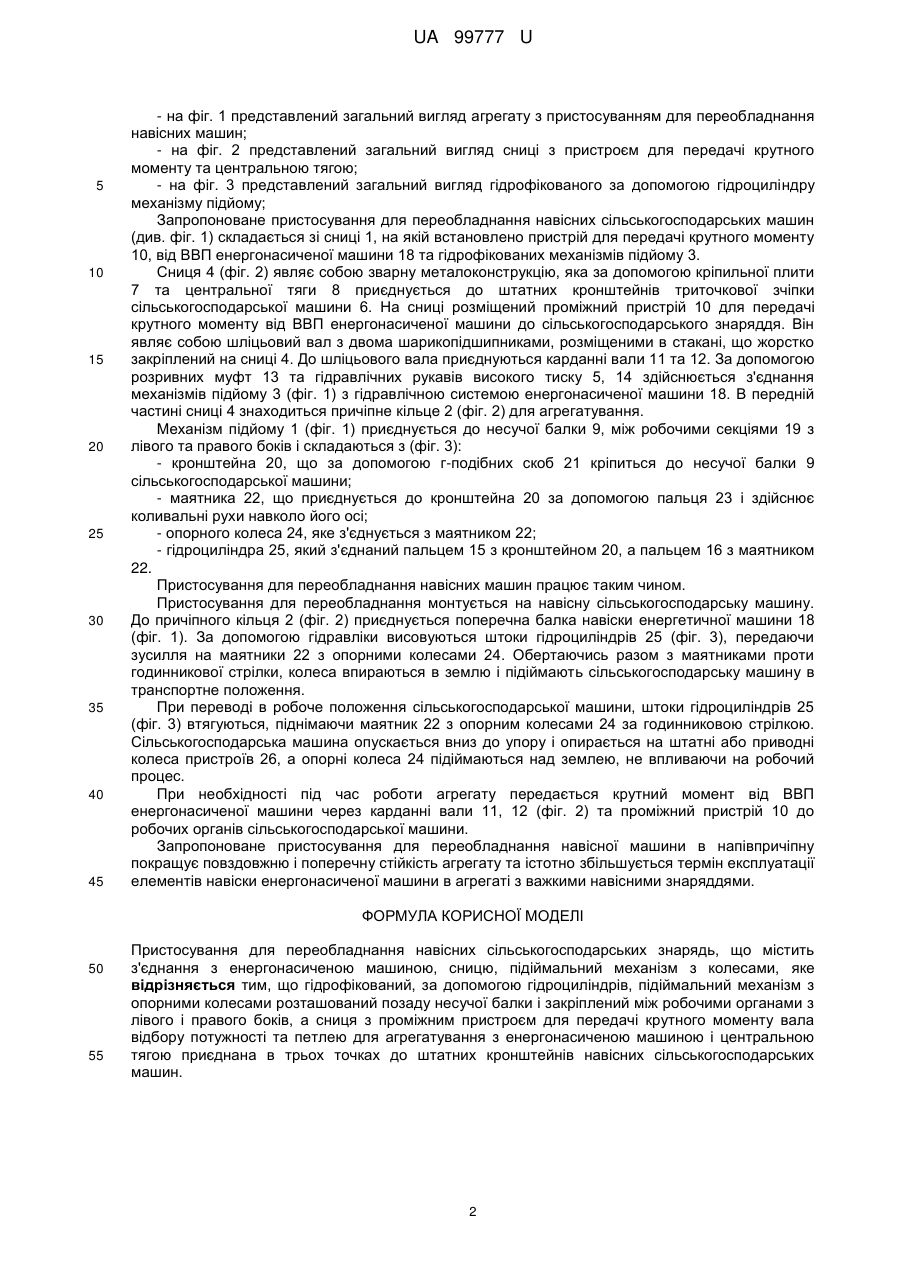

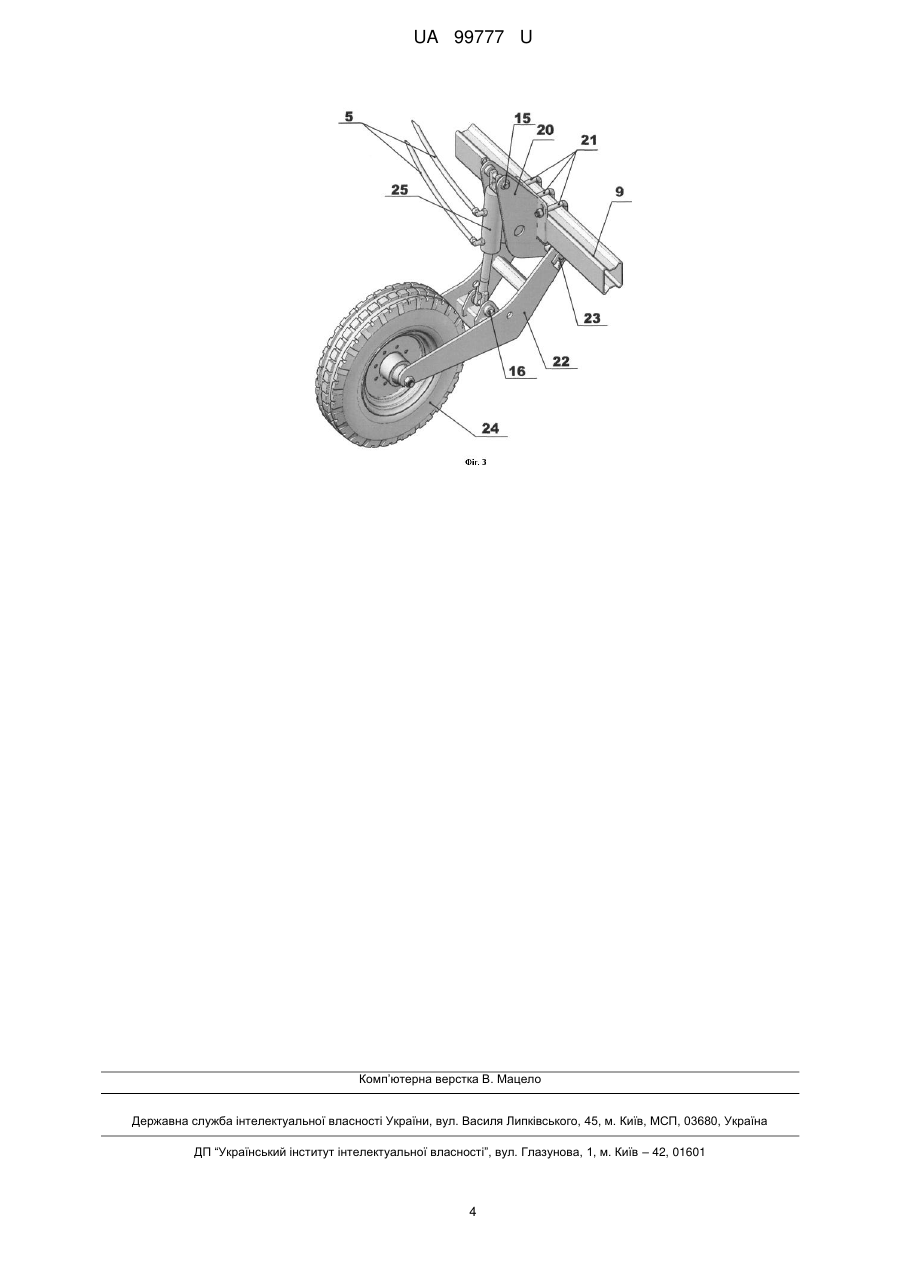

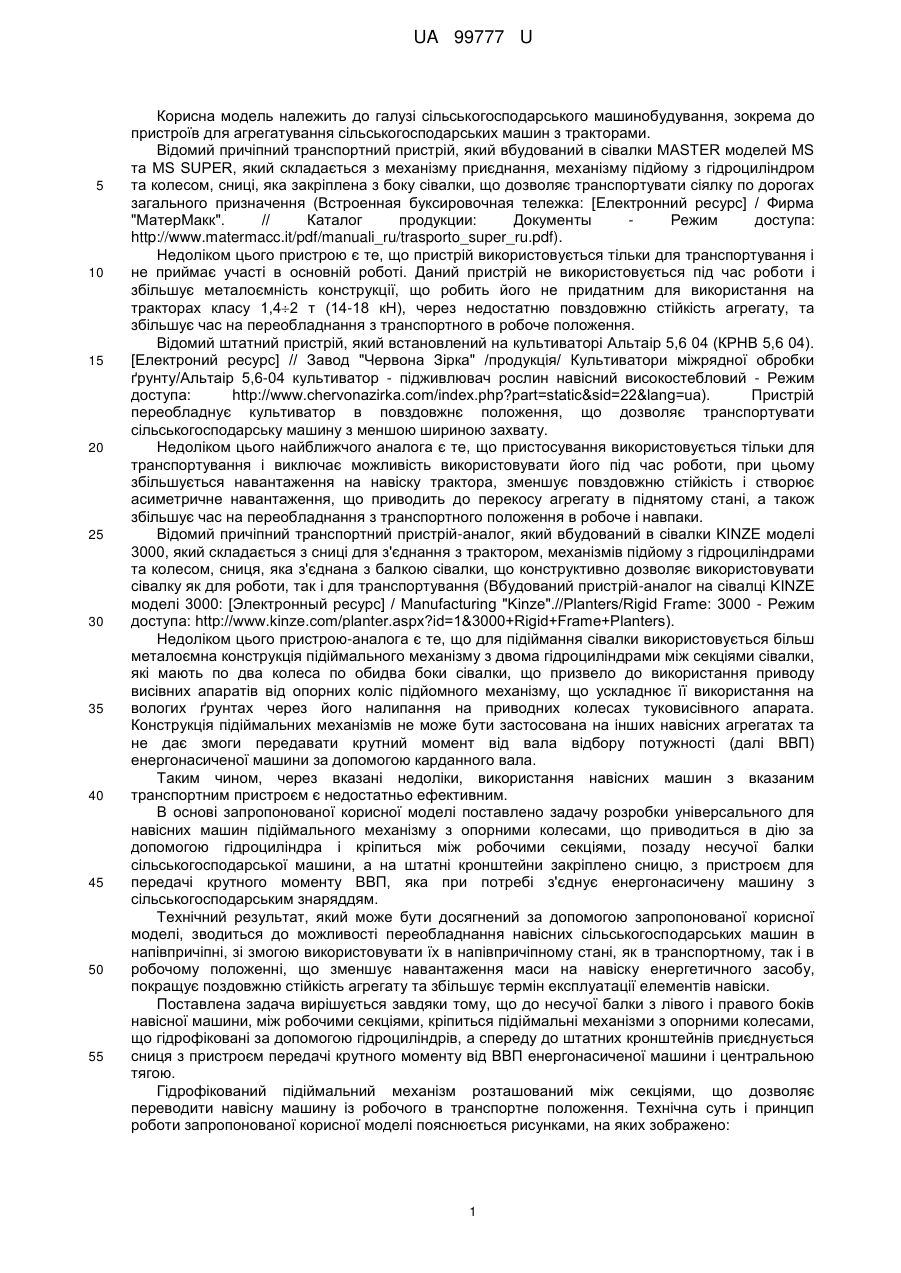

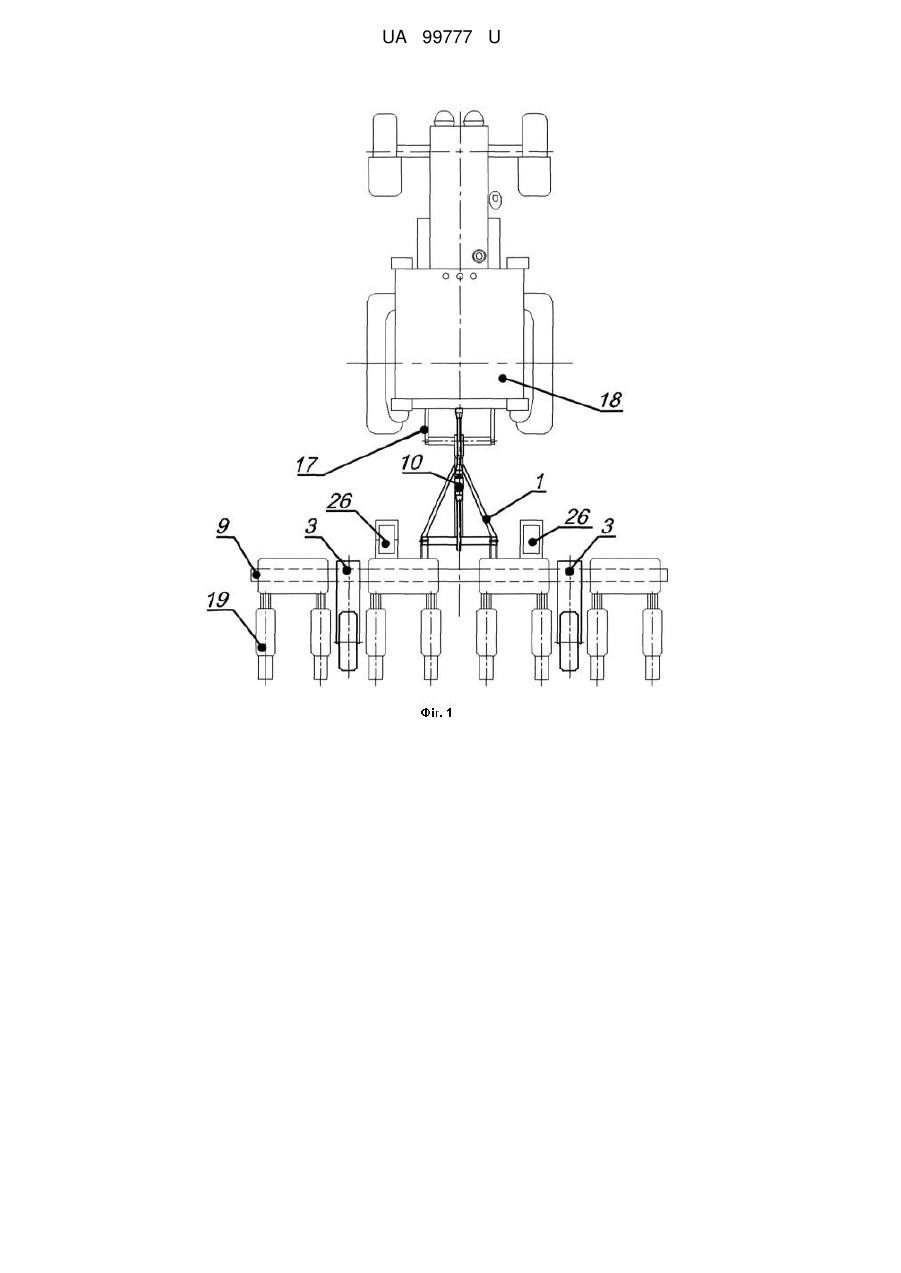

Реферат: Пристосування для переобладнання навісних сільськогосподарських знарядь містить з'єднання з енергонасиченою машиною, сницю, підіймальний механізм з колесами. Гідрофікований, за допомогою гідроциліндрів, підіймальний механізм з опорними колесами знаходиться позаду несучої балки і закріплений між робочими органами з лівого і правого боків. Сниця з проміжним пристроєм для передачі крутного моменту вала відбору потужності та петлею для агрегатування з енергонасиченою машиною і центральною тягою приєднана в трьох точках до штатних кронштейнів навісних сільськогосподарських машин. UA 99777 U (12) UA 99777 U UA 99777 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для агрегатування сільськогосподарських машин з тракторами. Відомий причіпний транспортний пристрій, який вбудований в сівалки MASTER моделей MS та MS SUPER, який складається з механізму приєднання, механізму підйому з гідроциліндром та колесом, сниці, яка закріплена з боку сівалки, що дозволяє транспортувати сіялку по дорогах загального призначення (Встроенная буксировочная тележка: [Електронний ресурс] / Фирма "МатерМакк". // Каталог продукции: Документы Режим доступа: http://www.matermacc.it/pdf/manuali_ru/trasporto_super_ru.pdf). Недоліком цього пристрою є те, що пристрій використовується тільки для транспортування і не приймає участі в основній роботі. Даний пристрій не використовується під час роботи і збільшує металоємність конструкції, що робить його не придатним для використання на тракторах класу 1,42 т (14-18 кН), через недостатню повздовжню стійкість агрегату, та збільшує час на переобладнання з транспортного в робоче положення. Відомий штатний пристрій, який встановлений на культиваторі Альтаір 5,6 04 (КРНВ 5,6 04). [Електроний ресурс] // Завод "Червона Зірка" /продукція/ Культиватори міжрядної обробки ґрунту/Альтаір 5,6-04 культиватор - підживлювач рослин навісний високостебловий - Режим доступа: http://www.chervonazirka.com/index.php?part=static&sid=22&lang=ua). Пристрій переобладнує культиватор в повздовжнє положення, що дозволяє транспортувати сільськогосподарську машину з меншою шириною захвату. Недоліком цього найближчого аналога є те, що пристосування використовується тільки для транспортування і виключає можливість використовувати його під час роботи, при цьому збільшується навантаження на навіску трактора, зменшує повздовжню стійкість і створює асиметричне навантаження, що приводить до перекосу агрегату в піднятому стані, а також збільшує час на переобладнання з транспортного положення в робоче і навпаки. Відомий причіпний транспортний пристрій-аналог, який вбудований в сівалки KINZE моделі 3000, який складається з сниці для з'єднання з трактором, механізмів підйому з гідроциліндрами та колесом, сниця, яка з'єднана з балкою сівалки, що конструктивно дозволяє використовувати сівалку як для роботи, так і для транспортування (Вбудований пристрій-аналог на сівалці KINZE моделі 3000: [Электронный ресурс] / Manufacturing "Kinze".//Planters/Rigid Frame: 3000 - Режим доступа: http://www.kinze.com/planter.aspx?id=1&3000+Rigid+Frame+Planters). Недоліком цього пристрою-аналога є те, що для підіймання сівалки використовується більш металоємна конструкція підіймального механізму з двома гідроциліндрами між секціями сівалки, які мають по два колеса по обидва боки сівалки, що призвело до використання приводу висівних апаратів від опорних коліс підйомного механізму, що ускладнює її використання на вологих ґрунтах через його налипання на приводних колесах туковисівного апарата. Конструкція підіймальних механізмів не може бути застосована на інших навісних агрегатах та не дає змоги передавати крутний момент від вала відбору потужності (далі ВВП) енергонасиченої машини за допомогою карданного вала. Таким чином, через вказані недоліки, використання навісних машин з вказаним транспортним пристроєм є недостатньо ефективним. В основі запропонованої корисної моделі поставлено задачу розробки універсального для навісних машин підіймального механізму з опорними колесами, що приводиться в дію за допомогою гідроциліндра і кріпиться між робочими секціями, позаду несучої балки сільськогосподарської машини, а на штатні кронштейни закріплено сницю, з пристроєм для передачі крутного моменту ВВП, яка при потребі з'єднує енергонасичену машину з сільськогосподарським знаряддям. Технічний результат, який може бути досягнений за допомогою запропонованої корисної моделі, зводиться до можливості переобладнання навісних сільськогосподарських машин в напівпричіпні, зі змогою використовувати їх в напівпричіпному стані, як в транспортному, так і в робочому положенні, що зменшує навантаження маси на навіску енергетичного засобу, покращує поздовжню стійкість агрегату та збільшує термін експлуатації елементів навіски. Поставлена задача вирішується завдяки тому, що до несучої балки з лівого і правого боків навісної машини, між робочими секціями, кріпиться підіймальні механізми з опорними колесами, що гідрофіковані за допомогою гідроциліндрів, а спереду до штатних кронштейнів приєднується сниця з пристроєм передачі крутного моменту від ВВП енергонасиченої машини і центральною тягою. Гідрофікований підіймальний механізм розташований між секціями, що дозволяє переводити навісну машину із робочого в транспортне положення. Технічна суть і принцип роботи запропонованої корисної моделі пояснюється рисунками, на яких зображено: 1 UA 99777 U 5 10 15 20 25 30 35 40 45 - на фіг. 1 представлений загальний вигляд агрегату з пристосуванням для переобладнання навісних машин; - на фіг. 2 представлений загальний вигляд сниці з пристроєм для передачі крутного моменту та центральною тягою; - на фіг. 3 представлений загальний вигляд гідрофікованого за допомогою гідроциліндру механізму підйому; Запропоноване пристосування для переобладнання навісних сільськогосподарських машин (див. фіг. 1) складається зі сниці 1, на якій встановлено пристрій для передачі крутного моменту 10, від ВВП енергонасиченої машини 18 та гідрофікованих механізмів підйому 3. Сниця 4 (фіг. 2) являє собою зварну металоконструкцію, яка за допомогою кріпильної плити 7 та центральної тяги 8 приєднується до штатних кронштейнів триточкової зчіпки сільськогосподарської машини 6. На сниці розміщений проміжний пристрій 10 для передачі крутного моменту від ВВП енергонасиченої машини до сільськогосподарського знаряддя. Він являє собою шліцьовий вал з двома шарикопідшипниками, розміщеними в стакані, що жорстко закріплений на сниці 4. До шліцьового вала приєднуються карданні вали 11 та 12. За допомогою розривних муфт 13 та гідравлічних рукавів високого тиску 5, 14 здійснюється з'єднання механізмів підйому 3 (фіг. 1) з гідравлічною системою енергонасиченої машини 18. В передній частині сниці 4 знаходиться причіпне кільце 2 (фіг. 2) для агрегатування. Механізм підйому 1 (фіг. 1) приєднується до несучої балки 9, між робочими секціями 19 з лівого та правого боків і складаються з (фіг. 3): - кронштейна 20, що за допомогою г-подібних скоб 21 кріпиться до несучої балки 9 сільськогосподарської машини; - маятника 22, що приєднується до кронштейна 20 за допомогою пальця 23 і здійснює коливальні рухи навколо його осі; - опорного колеса 24, яке з'єднується з маятником 22; - гідроциліндра 25, який з'єднаний пальцем 15 з кронштейном 20, а пальцем 16 з маятником 22. Пристосування для переобладнання навісних машин працює таким чином. Пристосування для переобладнання монтується на навісну сільськогосподарську машину. До причіпного кільця 2 (фіг. 2) приєднується поперечна балка навіски енергетичної машини 18 (фіг. 1). За допомогою гідравліки висовуються штоки гідроциліндрів 25 (фіг. 3), передаючи зусилля на маятники 22 з опорними колесами 24. Обертаючись разом з маятниками проти годинникової стрілки, колеса впираються в землю і підіймають сільськогосподарську машину в транспортне положення. При переводі в робоче положення сільськогосподарської машини, штоки гідроциліндрів 25 (фіг. 3) втягуються, піднімаючи маятник 22 з опорним колесами 24 за годинниковою стрілкою. Сільськогосподарська машина опускається вниз до упору і опирається на штатні або приводні колеса пристроїв 26, а опорні колеса 24 підіймаються над землею, не впливаючи на робочий процес. При необхідності під час роботи агрегату передається крутний момент від ВВП енергонасиченої машини через карданні вали 11, 12 (фіг. 2) та проміжний пристрій 10 до робочих органів сільськогосподарської машини. Запропоноване пристосування для переобладнання навісної машини в напівпричіпну покращує повздовжню і поперечну стійкість агрегату та істотно збільшується термін експлуатації елементів навіски енергонасиченої машини в агрегаті з важкими навісними знаряддями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристосування для переобладнання навісних сільськогосподарських знарядь, що містить з'єднання з енергонасиченою машиною, сницю, підіймальний механізм з колесами, яке відрізняється тим, що гідрофікований, за допомогою гідроциліндрів, підіймальний механізм з опорними колесами розташований позаду несучої балки і закріплений між робочими органами з лівого і правого боків, а сниця з проміжним пристроєм для передачі крутного моменту вала відбору потужності та петлею для агрегатування з енергонасиченою машиною і центральною тягою приєднана в трьох точках до штатних кронштейнів навісних сільськогосподарських машин. 2 UA 99777 U 3 UA 99777 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
