Система для дистанційного відстрілу зброї

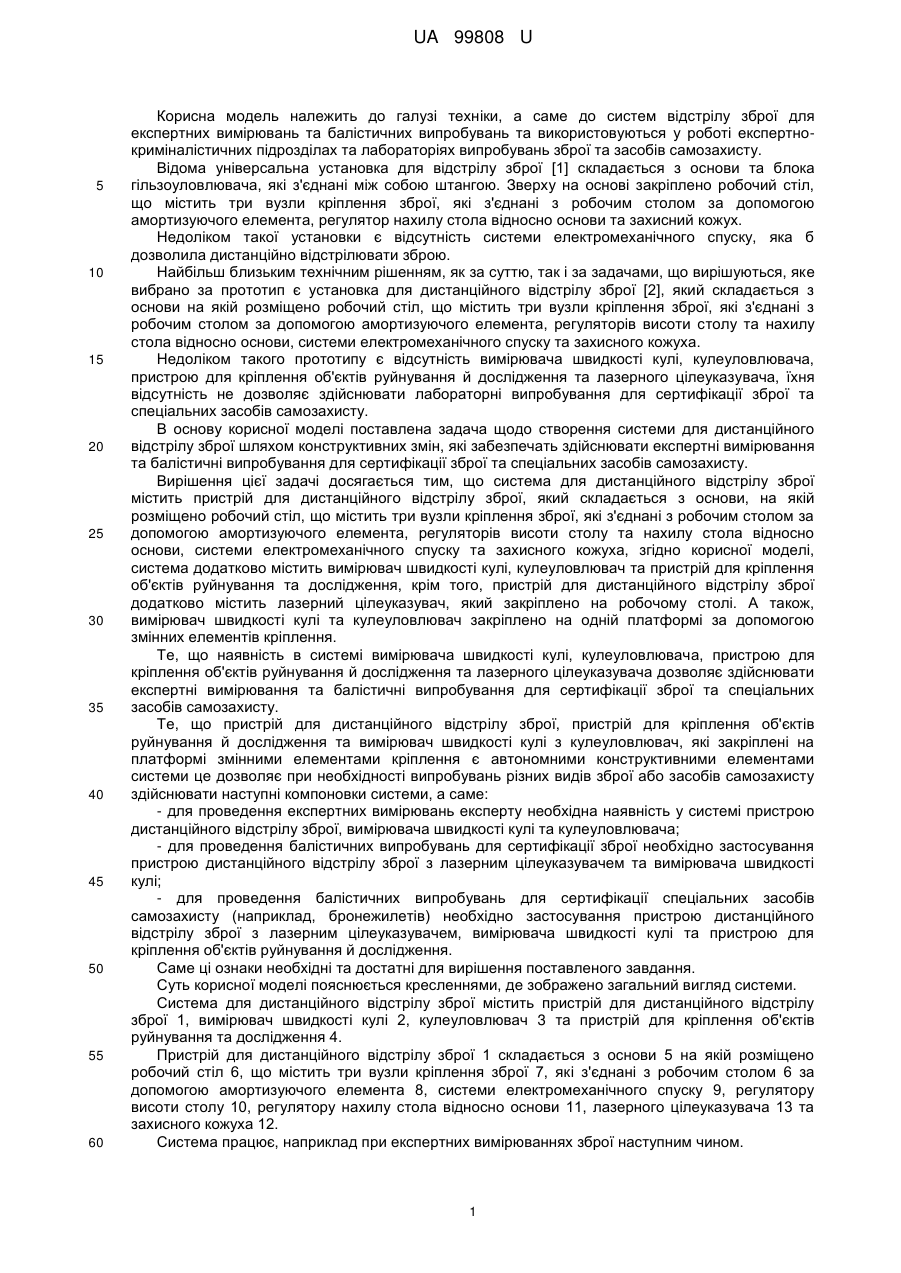

Реферат: Система для дистанційного відстрілу зброї, пристрій для дистанційного відстрілу зброї, який складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регуляторів висоти столу та нахилу стола відносно основи, системи електромеханічного спуску та захисного кожуха. Додатково містить вимірювач швидкості кулі, кулеуловлювач та пристрій для кріплення об'єктів руйнування та дослідження, крім того, пристрій для дистанційного відстрілу зброї додатково містить лазерний цілеуказувач, який закріплено на робочому столі. UA 99808 U (54) СИСТЕМА ДЛЯ ДИСТАНЦІЙНОГО ВІДСТРІЛУ ЗБРОЇ UA 99808 U UA 99808 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до систем відстрілу зброї для експертних вимірювань та балістичних випробувань та використовуються у роботі експертнокриміналістичних підрозділах та лабораторіях випробувань зброї та засобів самозахисту. Відома універсальна установка для відстрілу зброї [1] складається з основи та блока гільзоуловлювача, які з'єднані між собою штангою. Зверху на основі закріплено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух. Недоліком такої установки є відсутність системи електромеханічного спуску, яка б дозволила дистанційно відстрілювати зброю. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибрано за прототип є установка для дистанційного відстрілу зброї [2], який складається з основи на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регуляторів висоти столу та нахилу стола відносно основи, системи електромеханічного спуску та захисного кожуха. Недоліком такого прототипу є відсутність вимірювача швидкості кулі, кулеуловлювача, пристрою для кріплення об'єктів руйнування й дослідження та лазерного цілеуказувача, їхня відсутність не дозволяє здійснювати лабораторні випробування для сертифікації зброї та спеціальних засобів самозахисту. В основу корисної моделі поставлена задача щодо створення системи для дистанційного відстрілу зброї шляхом конструктивних змін, які забезпечать здійснювати експертні вимірювання та балістичні випробування для сертифікації зброї та спеціальних засобів самозахисту. Вирішення цієї задачі досягається тим, що система для дистанційного відстрілу зброї містить пристрій для дистанційного відстрілу зброї, який складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регуляторів висоти столу та нахилу стола відносно основи, системи електромеханічного спуску та захисного кожуха, згідно корисної моделі, система додатково містить вимірювач швидкості кулі, кулеуловлювач та пристрій для кріплення об'єктів руйнування та дослідження, крім того, пристрій для дистанційного відстрілу зброї додатково містить лазерний цілеуказувач, який закріплено на робочому столі. А також, вимірювач швидкості кулі та кулеуловлювач закріплено на одній платформі за допомогою змінних елементів кріплення. Те, що наявність в системі вимірювача швидкості кулі, кулеуловлювача, пристрою для кріплення об'єктів руйнування й дослідження та лазерного цілеуказувача дозволяє здійснювати експертні вимірювання та балістичні випробування для сертифікації зброї та спеціальних засобів самозахисту. Те, що пристрій для дистанційного відстрілу зброї, пристрій для кріплення об'єктів руйнування й дослідження та вимірювач швидкості кулі з кулеуловлювач, які закріплені на платформі змінними елементами кріплення є автономними конструктивними елементами системи це дозволяє при необхідності випробувань різних видів зброї або засобів самозахисту здійснювати наступні компоновки системи, а саме: - для проведення експертних вимірювань експерту необхідна наявність у системі пристрою дистанційного відстрілу зброї, вимірювача швидкості кулі та кулеуловлювача; - для проведення балістичних випробувань для сертифікації зброї необхідно застосування пристрою дистанційного відстрілу зброї з лазерним цілеуказувачем та вимірювача швидкості кулі; - для проведення балістичних випробувань для сертифікації спеціальних засобів самозахисту (наприклад, бронежилетів) необхідно застосування пристрою дистанційного відстрілу зброї з лазерним цілеуказувачем, вимірювача швидкості кулі та пристрою для кріплення об'єктів руйнування й дослідження. Саме ці ознаки необхідні та достатні для вирішення поставленого завдання. Суть корисної моделі пояснюється кресленнями, де зображено загальний вигляд системи. Система для дистанційного відстрілу зброї містить пристрій для дистанційного відстрілу зброї 1, вимірювач швидкості кулі 2, кулеуловлювач 3 та пристрій для кріплення об'єктів руйнування та дослідження 4. Пристрій для дистанційного відстрілу зброї 1 складається з основи 5 на якій розміщено робочий стіл 6, що містить три вузли кріплення зброї 7, які з'єднані з робочим столом 6 за допомогою амортизуючого елемента 8, системи електромеханічного спуску 9, регулятору висоти столу 10, регулятору нахилу стола відносно основи 11, лазерного цілеуказувача 13 та захисного кожуха 12. Система працює, наприклад при експертних вимірюваннях зброї наступним чином. 1 UA 99808 U 5 10 15 На робочому столі 6 пристрою для дистанційного відстрілу зброї 1 зброю фіксують вузлами кріплення 7 та підключають до неї лазерний цілеуказувач 13. Систему електромеханічного спуску 9 підключають до спускового гачка зброї. За допомогою регулятору нахилу стола 11 та регулятора висоти основи 10 здійснюється наведення у точку прицілювання зброї у кулеуловлювачі 3. При передачі команди від пульту керування до системи електромеханічного спуску 9 відбувається постріл. Таким чином, вищенаведена корисна модель, дозволяє здійснювати експертні вимірювання та балістичні випробування для сертифікації зброї та спеціальних засобів самозахисту. Пристріл можна рекомендувати до застосування у роботі експертно-криміналістичних підрозділах та лабораторіях випробувань зброї та спеціальних засобів самозахисту. Джерела інформації: 1. Универсальная установка для отстрела огнестрельного оружия промышленного и самодельного производства //Криминалистическая техника: каталог выпускаемой продукции. 2. Пат. України № 91126. Пристрій для дистанційного відстрілу зброї. Опубл. 25.06.2006, Бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Система для дистанційного відстрілу зброї, містить пристрій для дистанційного відстрілу зброї, який складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регуляторів висоти столу та нахилу стола відносно основи, системи електромеханічного спуску та захисного кожуха, яка відрізняється тим, що додатково містить вимірювач швидкості кулі, кулеуловлювач та пристрій для кріплення об'єктів руйнування та дослідження, крім того, пристрій для дистанційного відстрілу зброї додатково містить лазерний цілеуказувач, який закріплено на робочому столі. 2. Система для дистанційного відстрілу зброї за п. 1, яка відрізняється тим, що вимірювач швидкості кулі та кулеуловлювач закріплено на одній платформі за допомогою змінних елементів кріплення. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
