Трап штурмовий

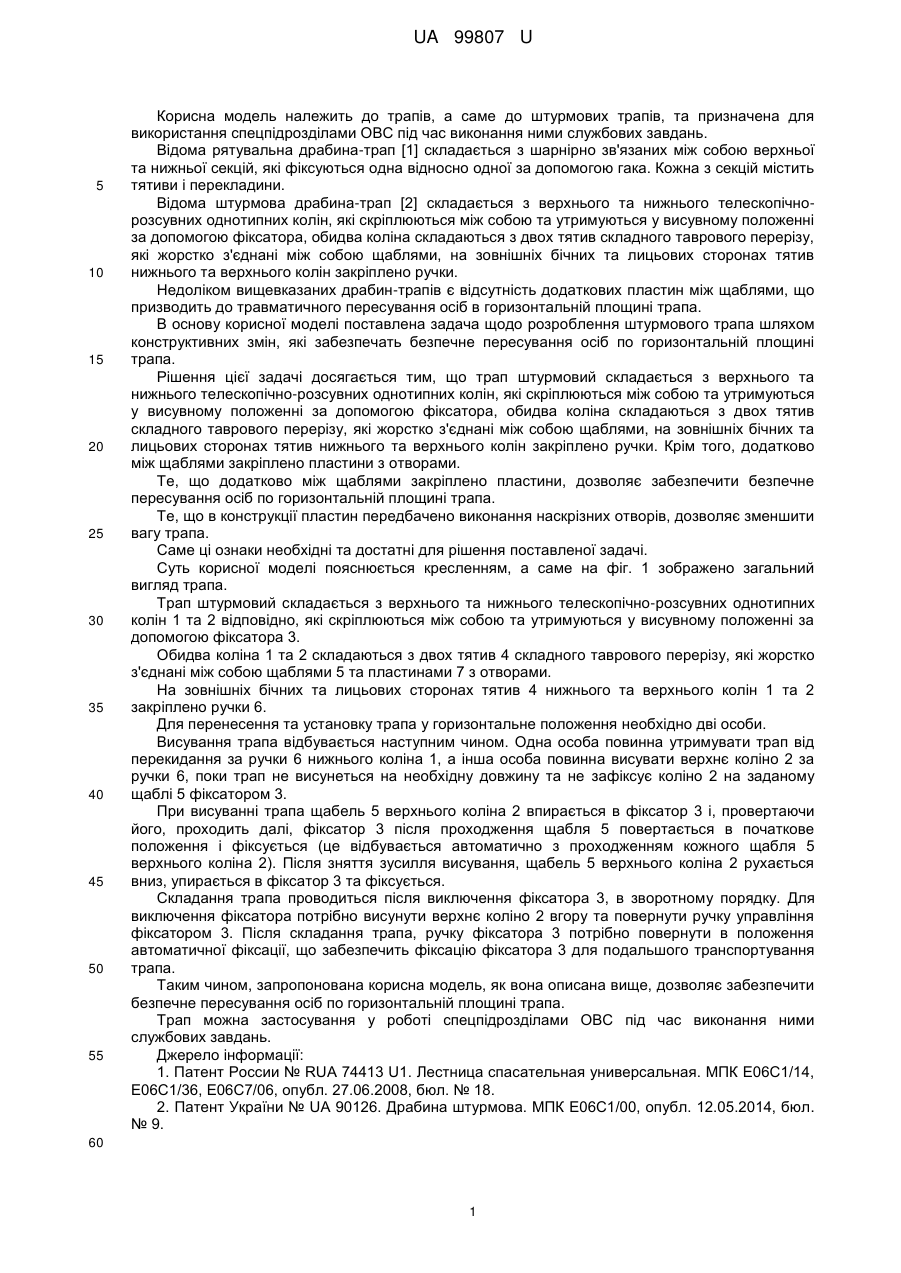

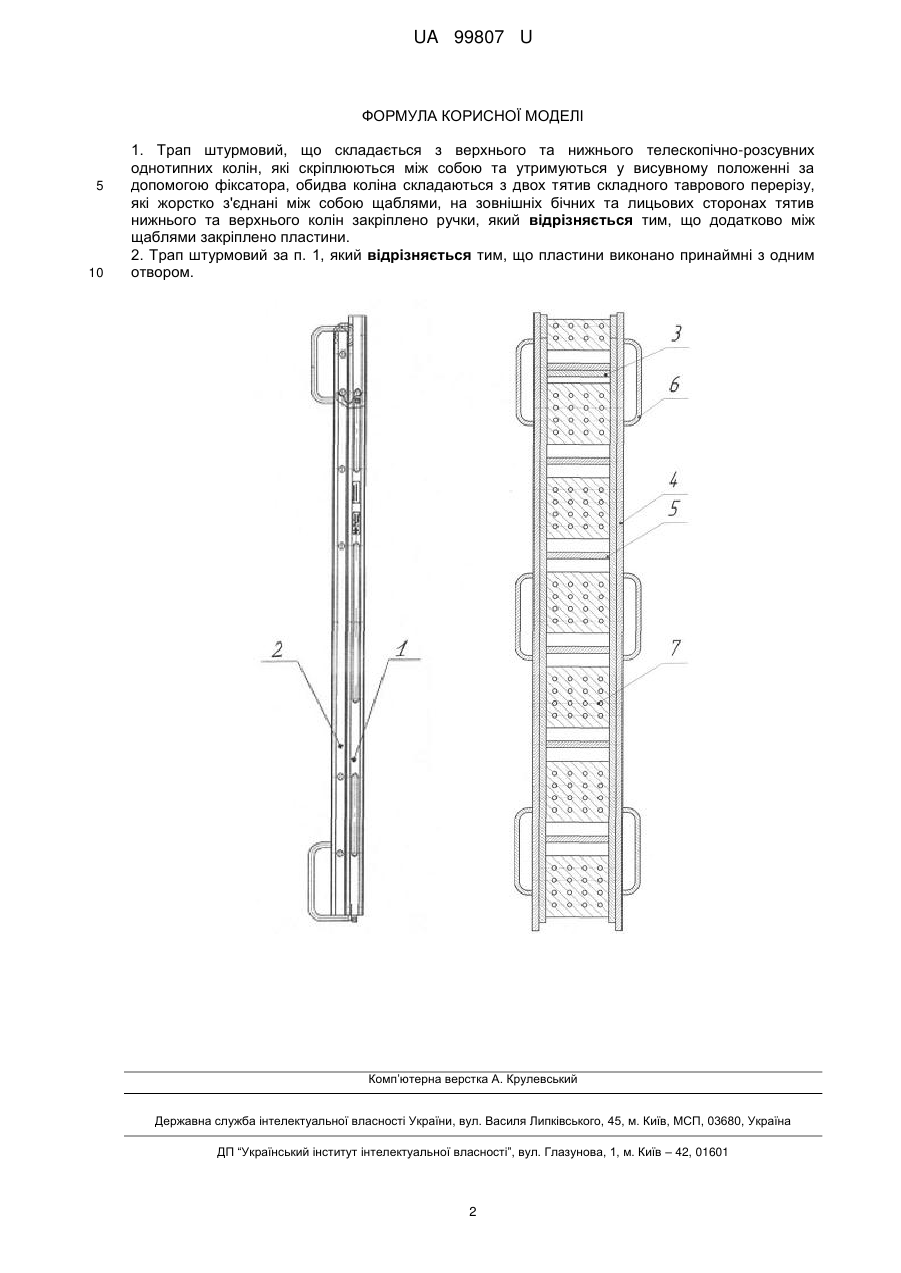

Реферат: Трап штурмовий складається з верхнього та нижнього телескопічно-розсувних однотипних колін, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив нижнього та верхнього колін закріплено ручки. Додатково між щаблями закріплено пластини. UA 99807 U (54) ТРАП ШТУРМОВИЙ UA 99807 U UA 99807 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до трапів, а саме до штурмових трапів, та призначена для використання спецпідрозділами ОВС під час виконання ними службових завдань. Відома рятувальна драбина-трап [1] складається з шарнірно зв'язаних між собою верхньої та нижньої секцій, які фіксуються одна відносно одної за допомогою гака. Кожна з секцій містить тятиви і перекладини. Відома штурмова драбина-трап [2] складається з верхнього та нижнього телескопічнорозсувних однотипних колін, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив нижнього та верхнього колін закріплено ручки. Недоліком вищевказаних драбин-трапів є відсутність додаткових пластин між щаблями, що призводить до травматичного пересування осіб в горизонтальній площині трапа. В основу корисної моделі поставлена задача щодо розроблення штурмового трапа шляхом конструктивних змін, які забезпечать безпечне пересування осіб по горизонтальній площині трапа. Рішення цієї задачі досягається тим, що трап штурмовий складається з верхнього та нижнього телескопічно-розсувних однотипних колін, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив нижнього та верхнього колін закріплено ручки. Крім того, додатково між щаблями закріплено пластини з отворами. Те, що додатково між щаблями закріплено пластини, дозволяє забезпечити безпечне пересування осіб по горизонтальній площині трапа. Те, що в конструкції пластин передбачено виконання наскрізних отворів, дозволяє зменшити вагу трапа. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, а саме на фіг. 1 зображено загальний вигляд трапа. Трап штурмовий складається з верхнього та нижнього телескопічно-розсувних однотипних колін 1 та 2 відповідно, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора 3. Обидва коліна 1 та 2 складаються з двох тятив 4 складного таврового перерізу, які жорстко з'єднані між собою щаблями 5 та пластинами 7 з отворами. На зовнішніх бічних та лицьових сторонах тятив 4 нижнього та верхнього колін 1 та 2 закріплено ручки 6. Для перенесення та установку трапа у горизонтальне положення необхідно дві особи. Висування трапа відбувається наступним чином. Одна особа повинна утримувати трап від перекидання за ручки 6 нижнього коліна 1, а інша особа повинна висувати верхнє коліно 2 за ручки 6, поки трап не висунеться на необхідну довжину та не зафіксує коліно 2 на заданому щаблі 5 фіксатором 3. При висуванні трапа щабель 5 верхнього коліна 2 впирається в фіксатор 3 і, провертаючи його, проходить далі, фіксатор 3 після проходження щабля 5 повертається в початкове положення і фіксується (це відбувається автоматично з проходженням кожного щабля 5 верхнього коліна 2). Після зняття зусилля висування, щабель 5 верхнього коліна 2 рухається вниз, упирається в фіксатор 3 та фіксується. Складання трапа проводиться після виключення фіксатора 3, в зворотному порядку. Для виключення фіксатора потрібно висунути верхнє коліно 2 вгору та повернути ручку управління фіксатором 3. Після складання трапа, ручку фіксатора 3 потрібно повернути в положення автоматичної фіксації, що забезпечить фіксацію фіксатора 3 для подальшого транспортування трапа. Таким чином, запропонована корисна модель, як вона описана вище, дозволяє забезпечити безпечне пересування осіб по горизонтальній площині трапа. Трап можна застосування у роботі спецпідрозділами ОВС під час виконання ними службових завдань. Джерело інформації: 1. Патент России № RUA 74413 U1. Лестница спасательная универсальная. МПК Е06С1/14, Е06С1/36, Е06С7/06, опубл. 27.06.2008, бюл. № 18. 2. Патент України № UA 90126. Драбина штурмова. МПК Е06С1/00, опубл. 12.05.2014, бюл. № 9. 60 1 UA 99807 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Трап штурмовий, що складається з верхнього та нижнього телескопічно-розсувних однотипних колін, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив нижнього та верхнього колін закріплено ручки, який відрізняється тим, що додатково між щаблями закріплено пластини. 2. Трап штурмовий за п. 1, який відрізняється тим, що пластини виконано принаймні з одним отвором. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
