Прес для гарячого пресування волокнистих матеріалів

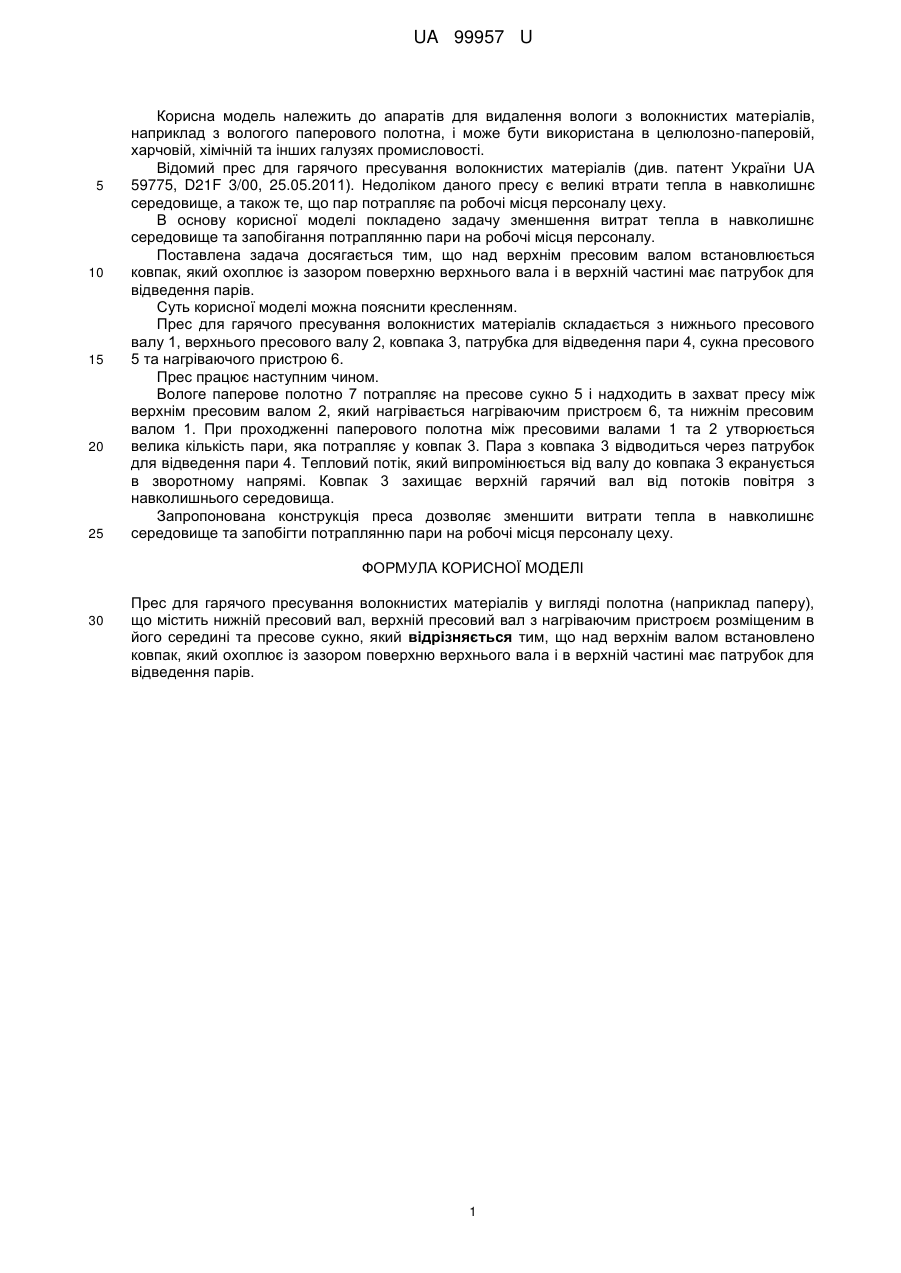

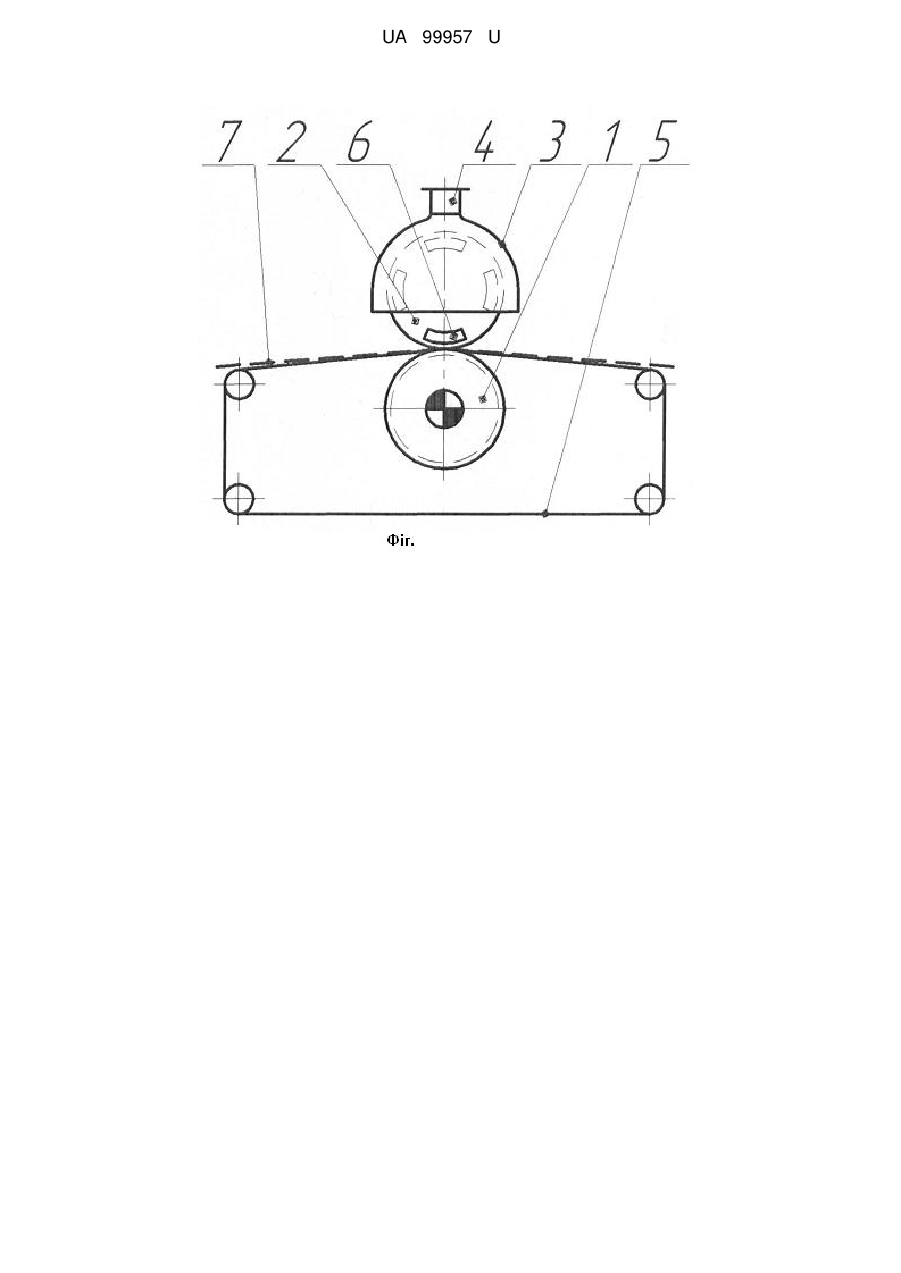

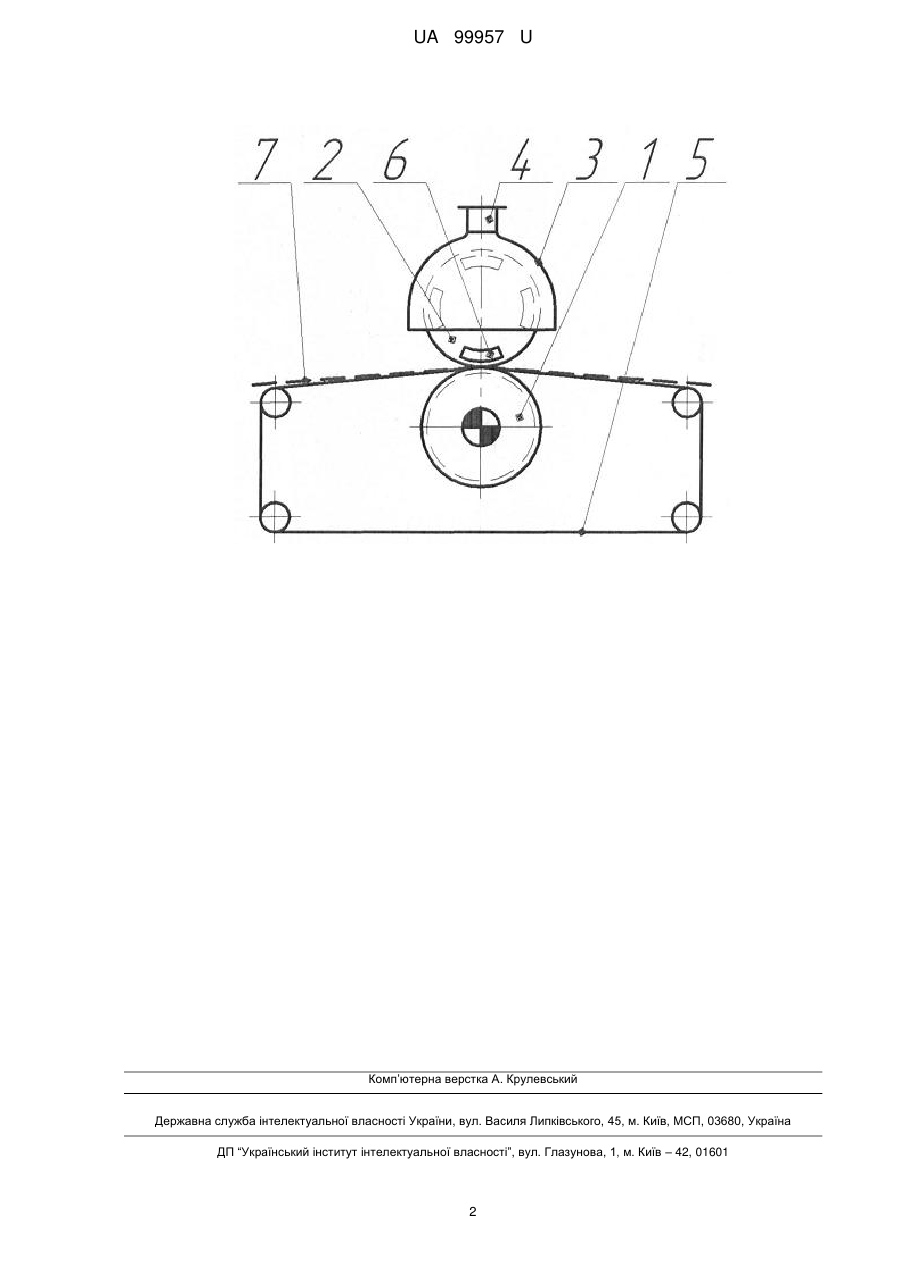

Реферат: Прес для гарячого пресування волокнистих матеріалів у вигляді полотна (наприклад паперу), що містить нижній пресовий вал, верхній пресовий вал з нагріваючим пристроєм розміщеним в його середині та пресове сукно, причому над верхнім валом встановлено ковпак, який охоплює із зазором поверхню верхнього вала і в верхній частині має патрубок для відведення парів. UA 99957 U (12) UA 99957 U UA 99957 U 5 10 15 20 25 Корисна модель належить до апаратів для видалення вологи з волокнистих матеріалів, наприклад з вологого паперового полотна, і може бути використана в целюлозно-паперовій, харчовій, хімічній та інших галузях промисловості. Відомий прес для гарячого пресування волокнистих матеріалів (див. патент України UA 59775, D21F 3/00, 25.05.2011). Недоліком даного пресу є великі втрати тепла в навколишнє середовище, а також те, що пар потрапляє па робочі місця персоналу цеху. В основу корисної моделі покладено задачу зменшення витрат тепла в навколишнє середовище та запобігання потраплянню пари на робочі місця персоналу. Поставлена задача досягається тим, що над верхнім пресовим валом встановлюється ковпак, який охоплює із зазором поверхню верхнього вала і в верхній частині має патрубок для відведення парів. Суть корисної моделі можна пояснити кресленням. Прес для гарячого пресування волокнистих матеріалів складається з нижнього пресового валу 1, верхнього пресового валу 2, ковпака 3, патрубка для відведення пари 4, сукна пресового 5 та нагріваючого пристрою 6. Прес працює наступним чином. Вологе паперове полотно 7 потрапляє на пресове сукно 5 і надходить в захват пресу між верхнім пресовим валом 2, який нагрівається нагріваючим пристроєм 6, та нижнім пресовим валом 1. При проходженні паперового полотна між пресовими валами 1 та 2 утворюється велика кількість пари, яка потрапляє у ковпак 3. Пара з ковпака 3 відводиться через патрубок для відведення пари 4. Тепловий потік, який випромінюється від валу до ковпака 3 екранується в зворотному напрямі. Ковпак 3 захищає верхній гарячий вал від потоків повітря з навколишнього середовища. Запропонована конструкція преса дозволяє зменшити витрати тепла в навколишнє середовище та запобігти потраплянню пари на робочі місця персоналу цеху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Прес для гарячого пресування волокнистих матеріалів у вигляді полотна (наприклад паперу), що містить нижній пресовий вал, верхній пресовий вал з нагріваючим пристроєм розміщеним в його середині та пресове сукно, який відрізняється тим, що над верхнім валом встановлено ковпак, який охоплює із зазором поверхню верхнього вала і в верхній частині має патрубок для відведення парів. 1 UA 99957 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
