Оцінка каналу для заглушення перешкод

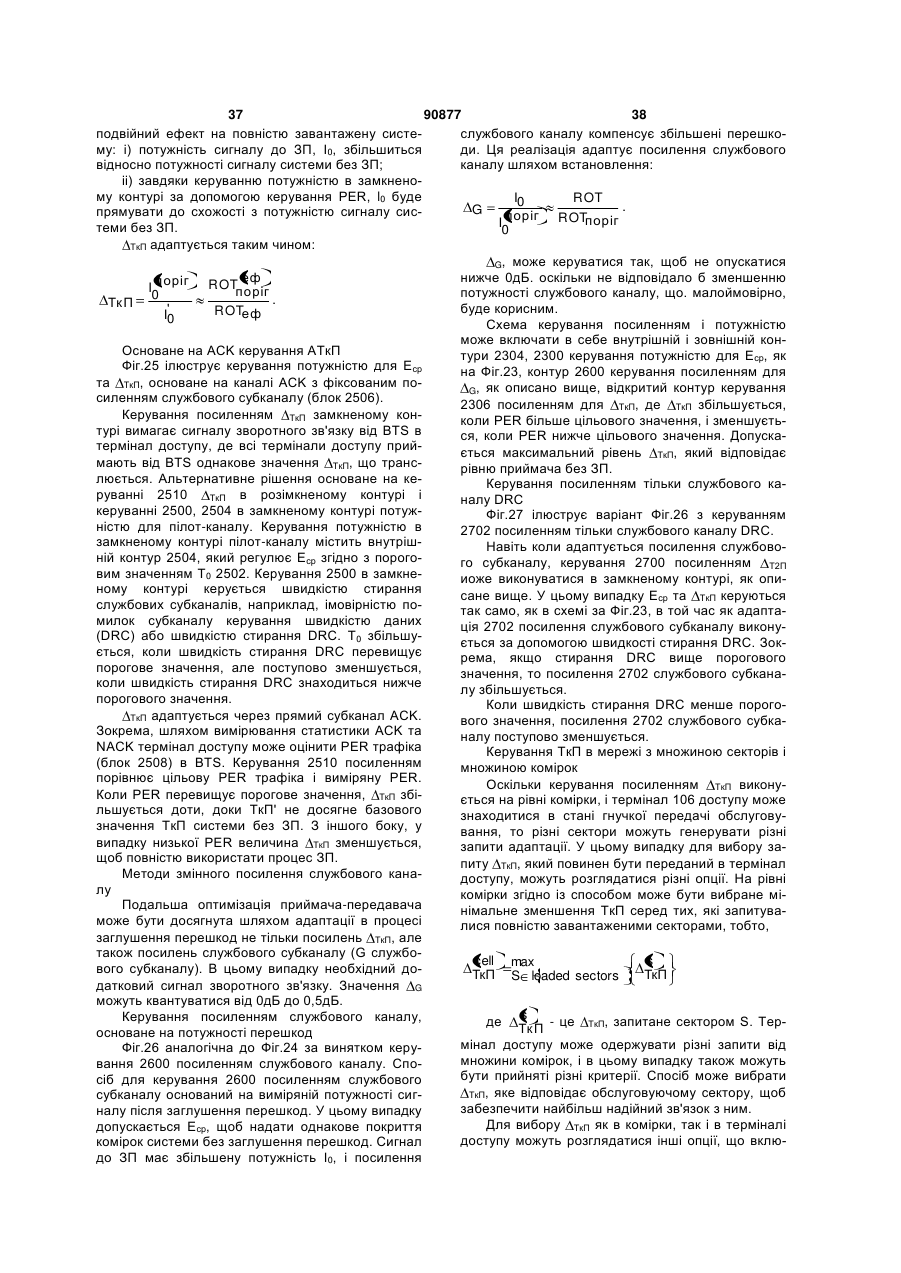

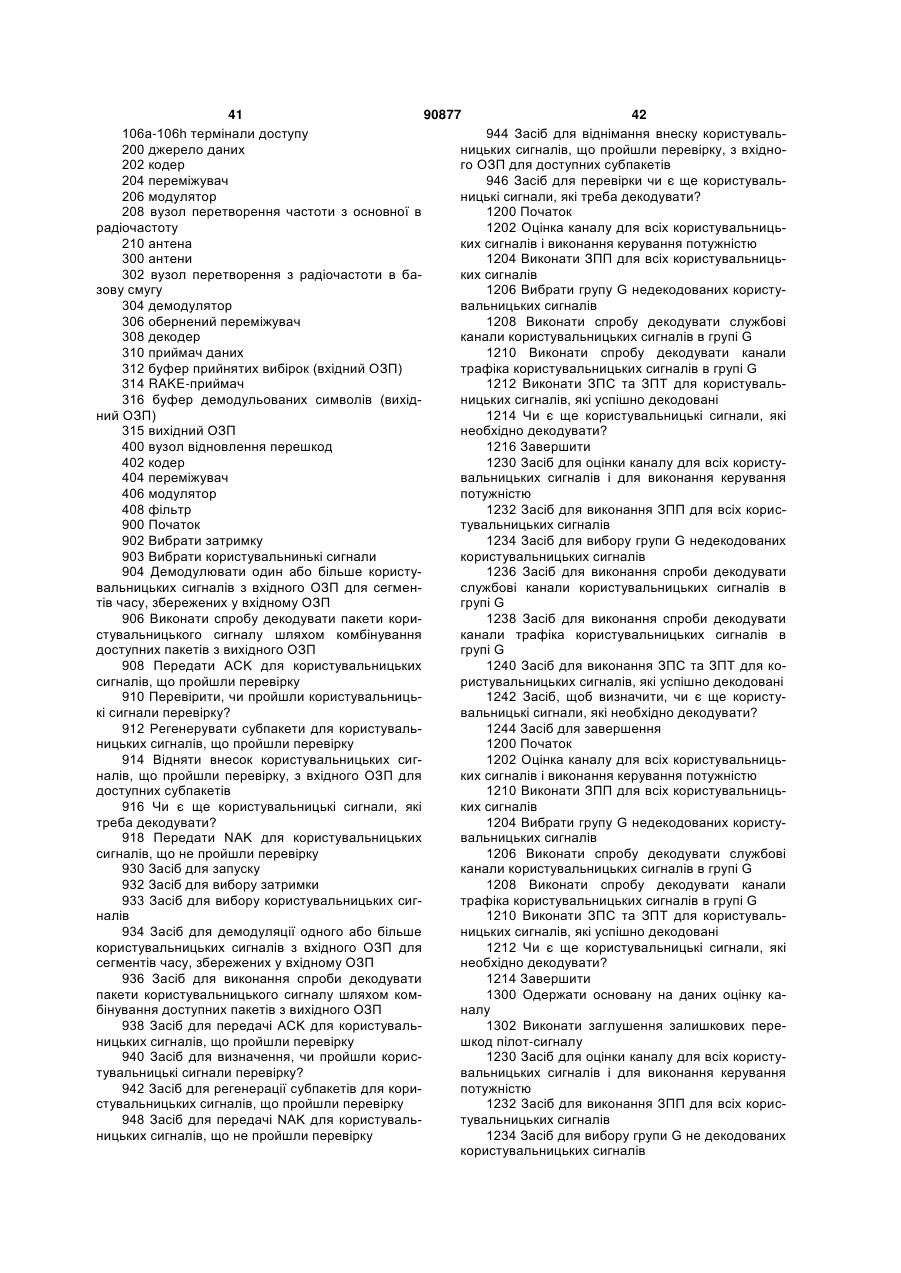

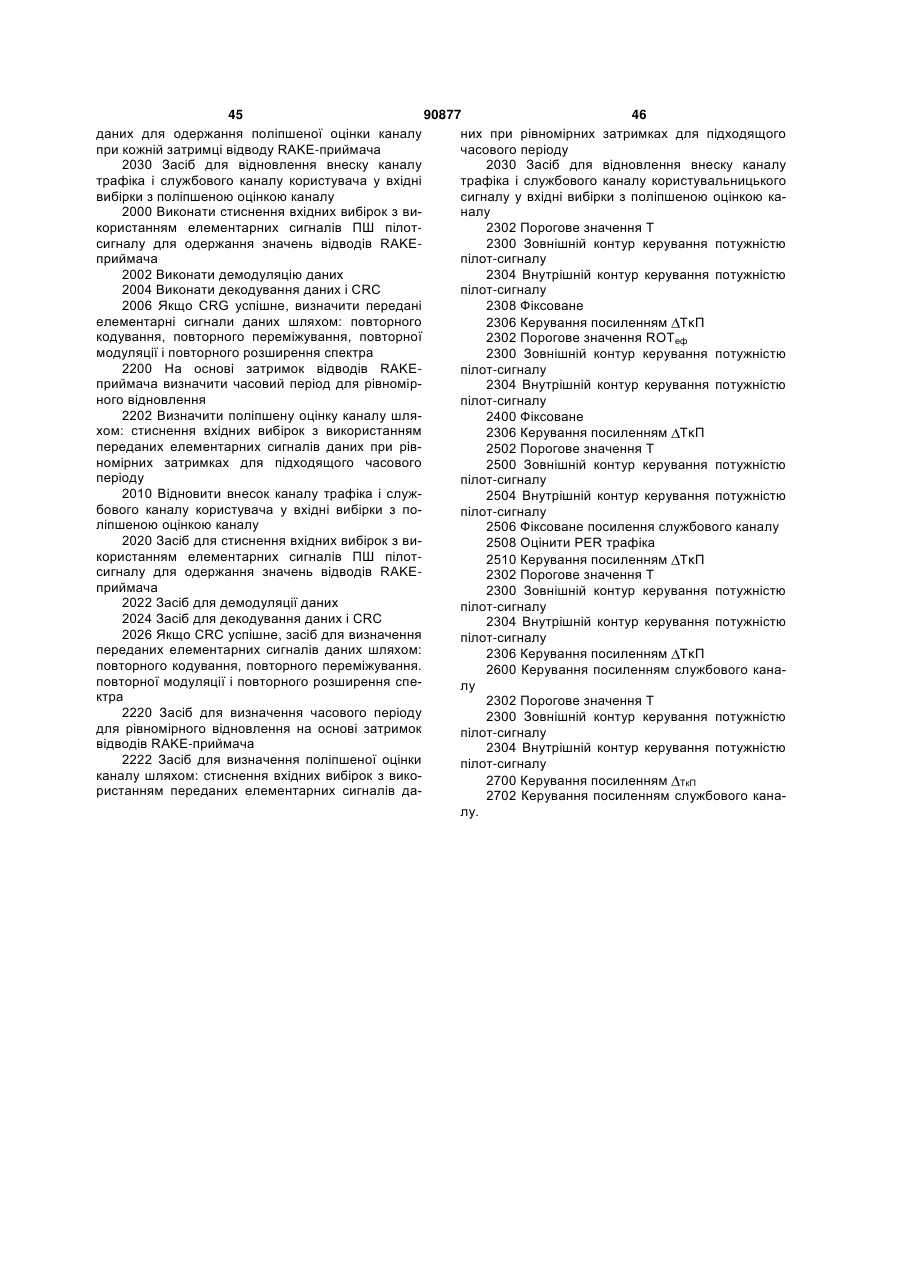

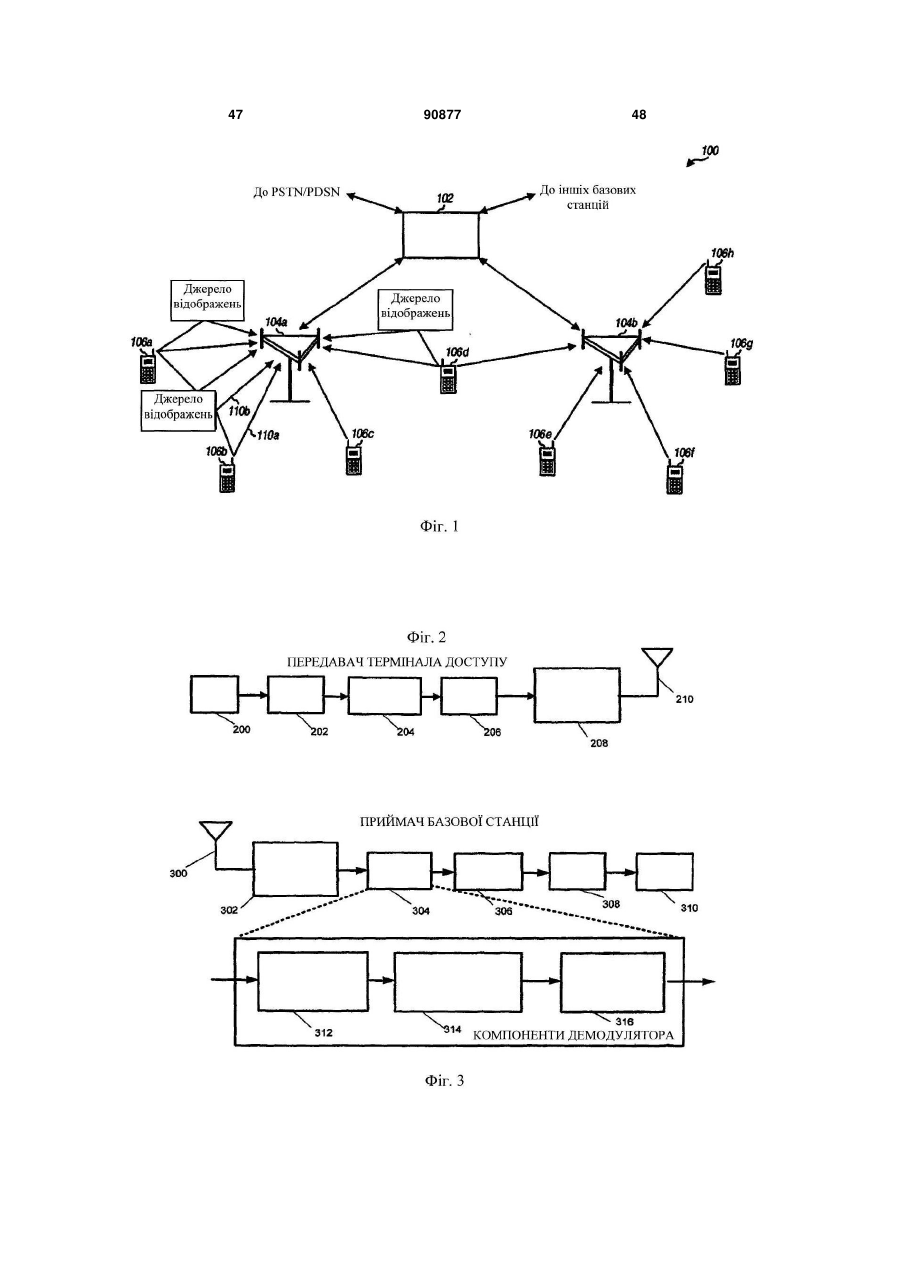

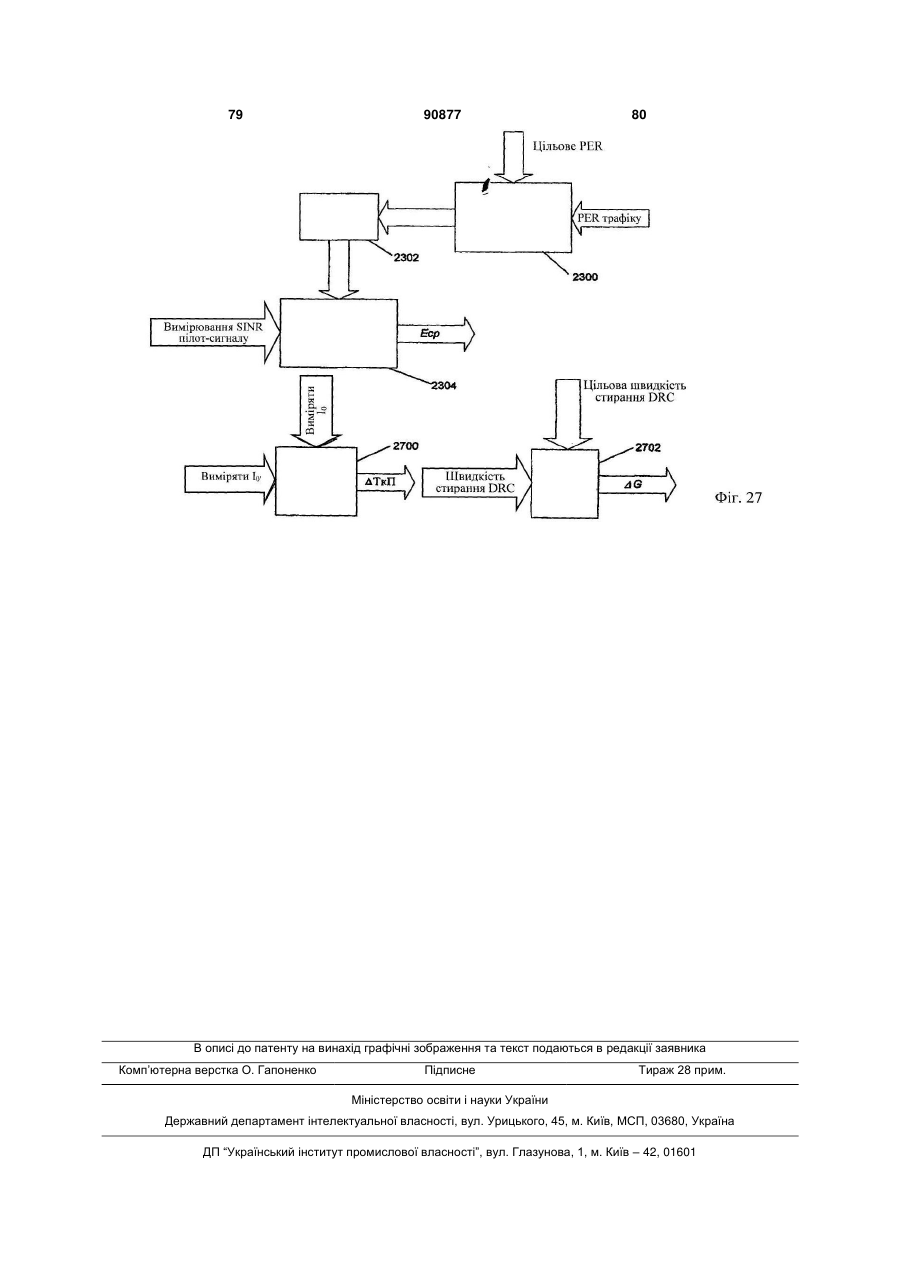

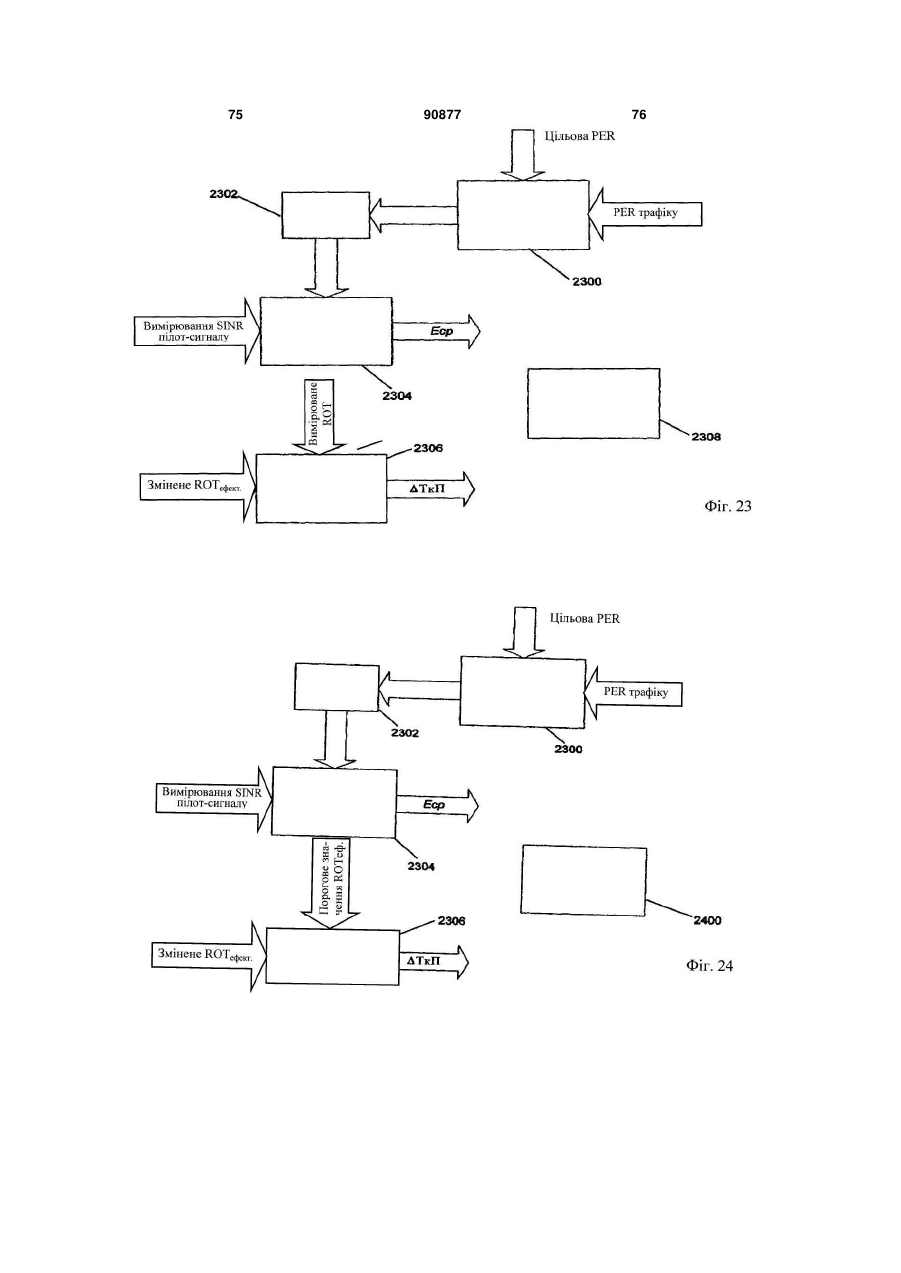

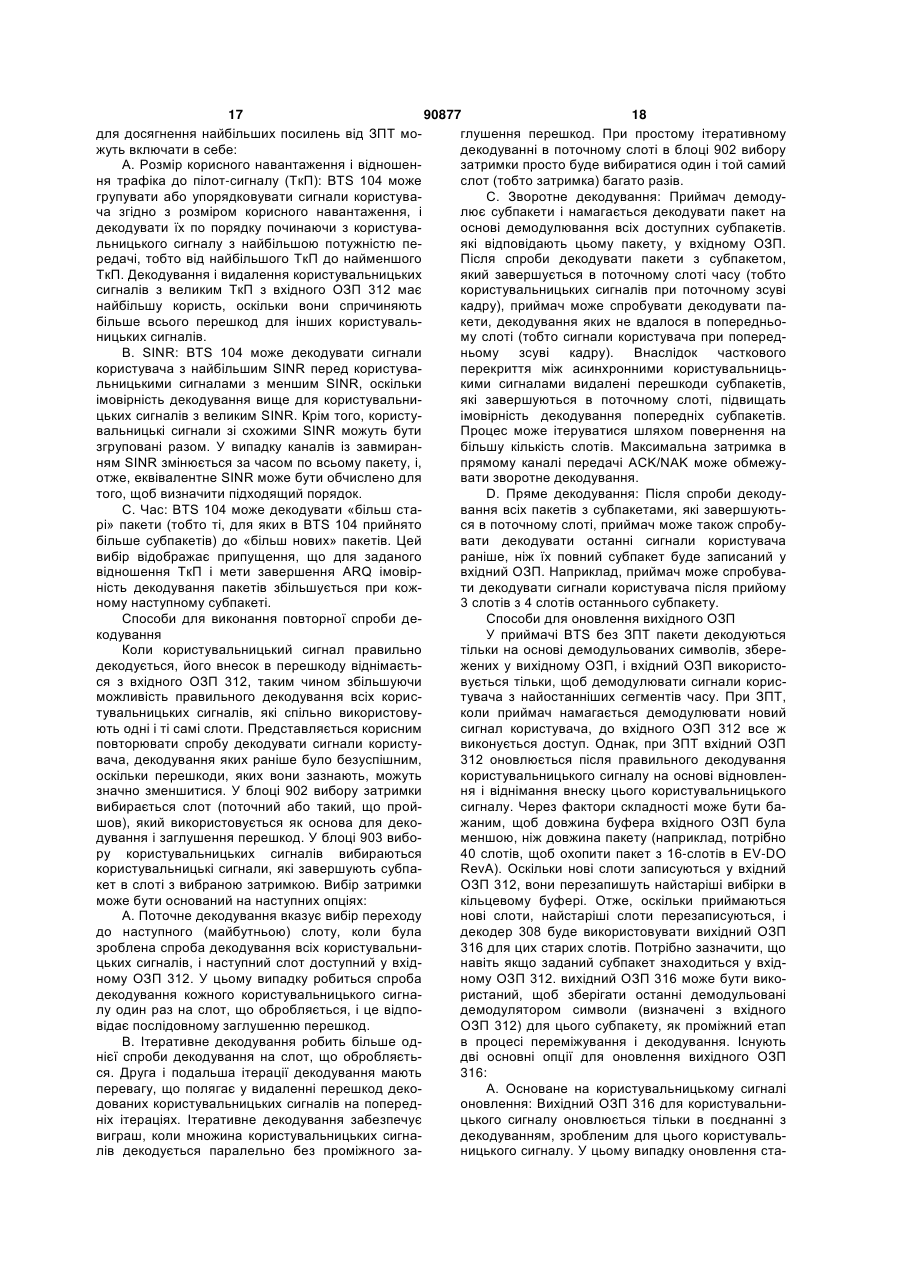

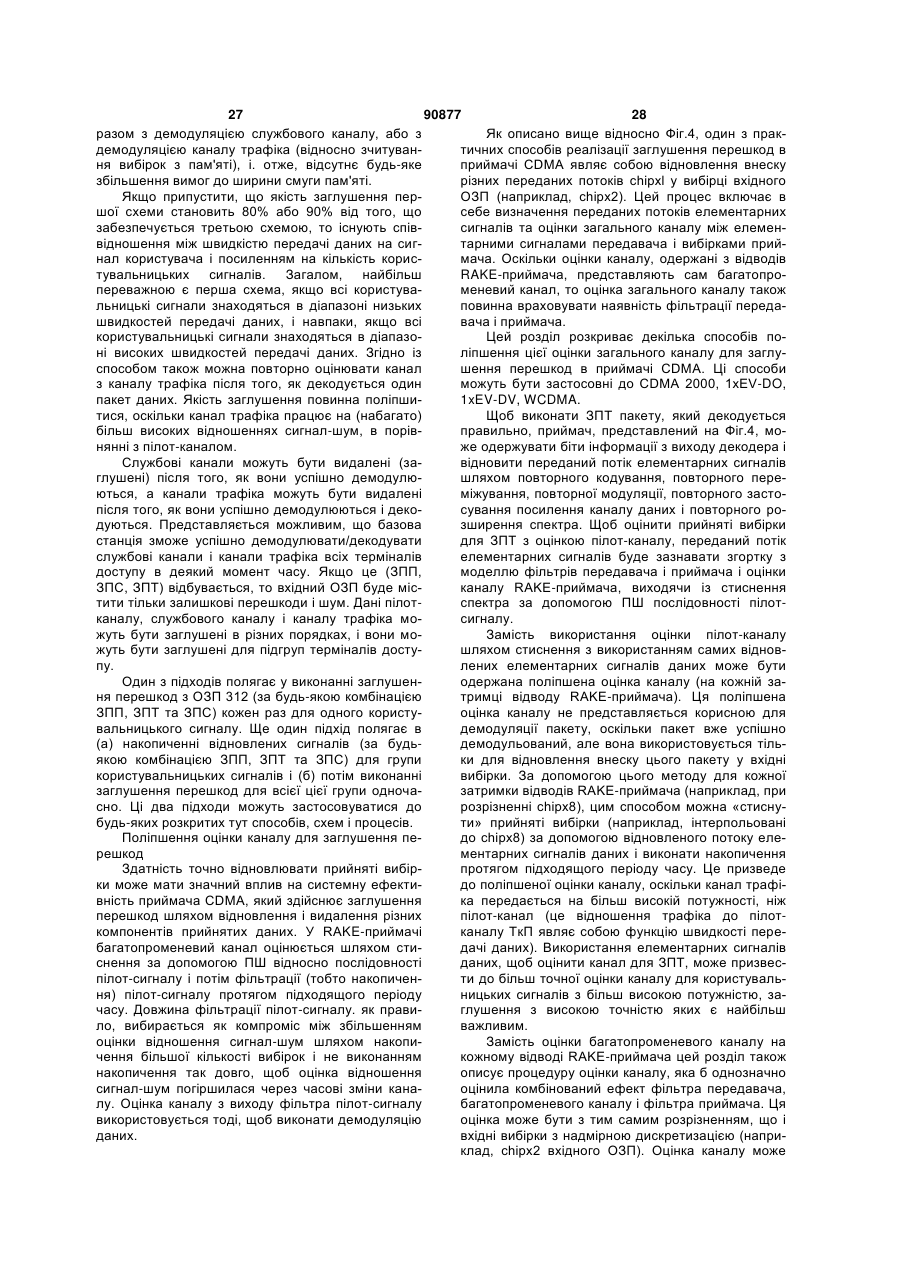

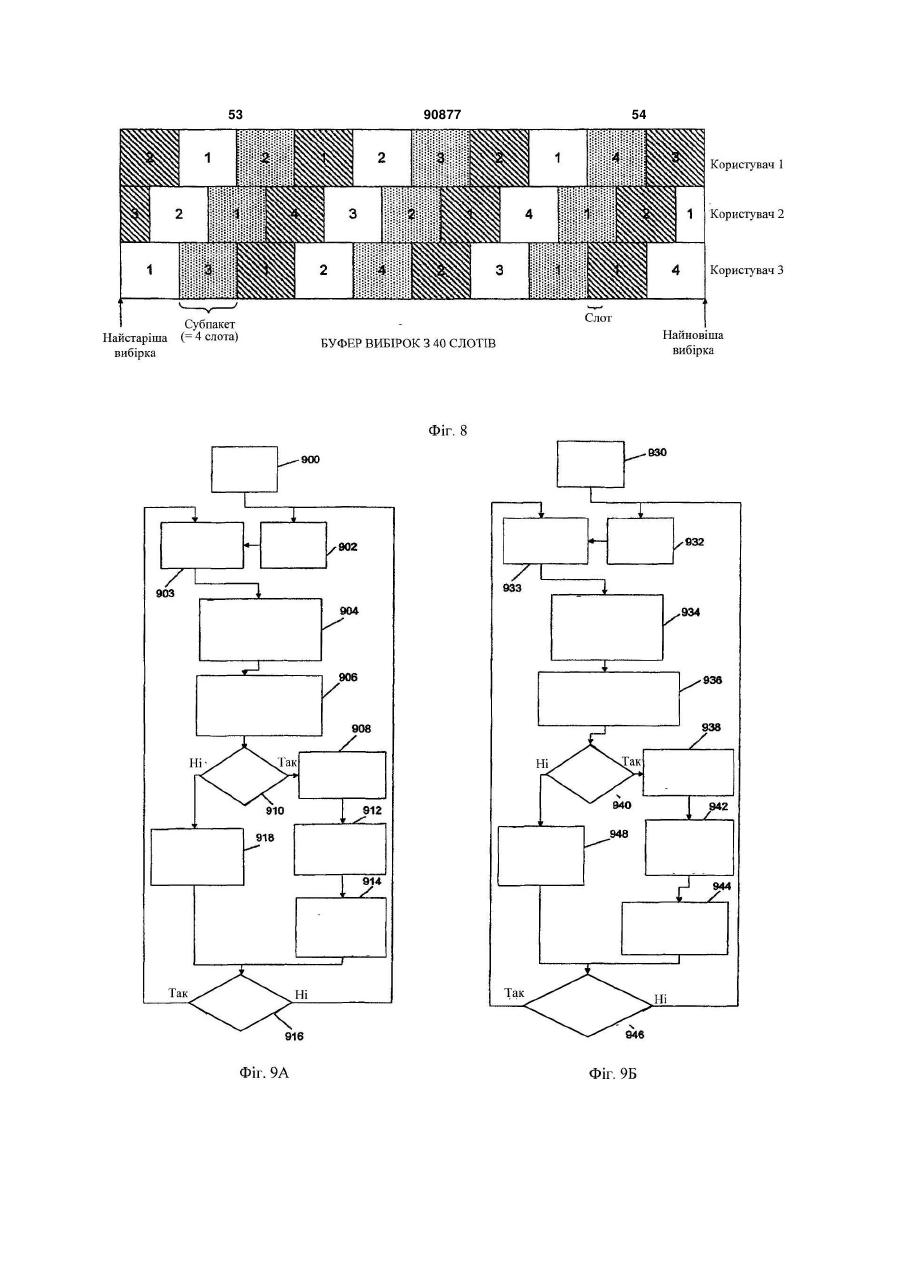

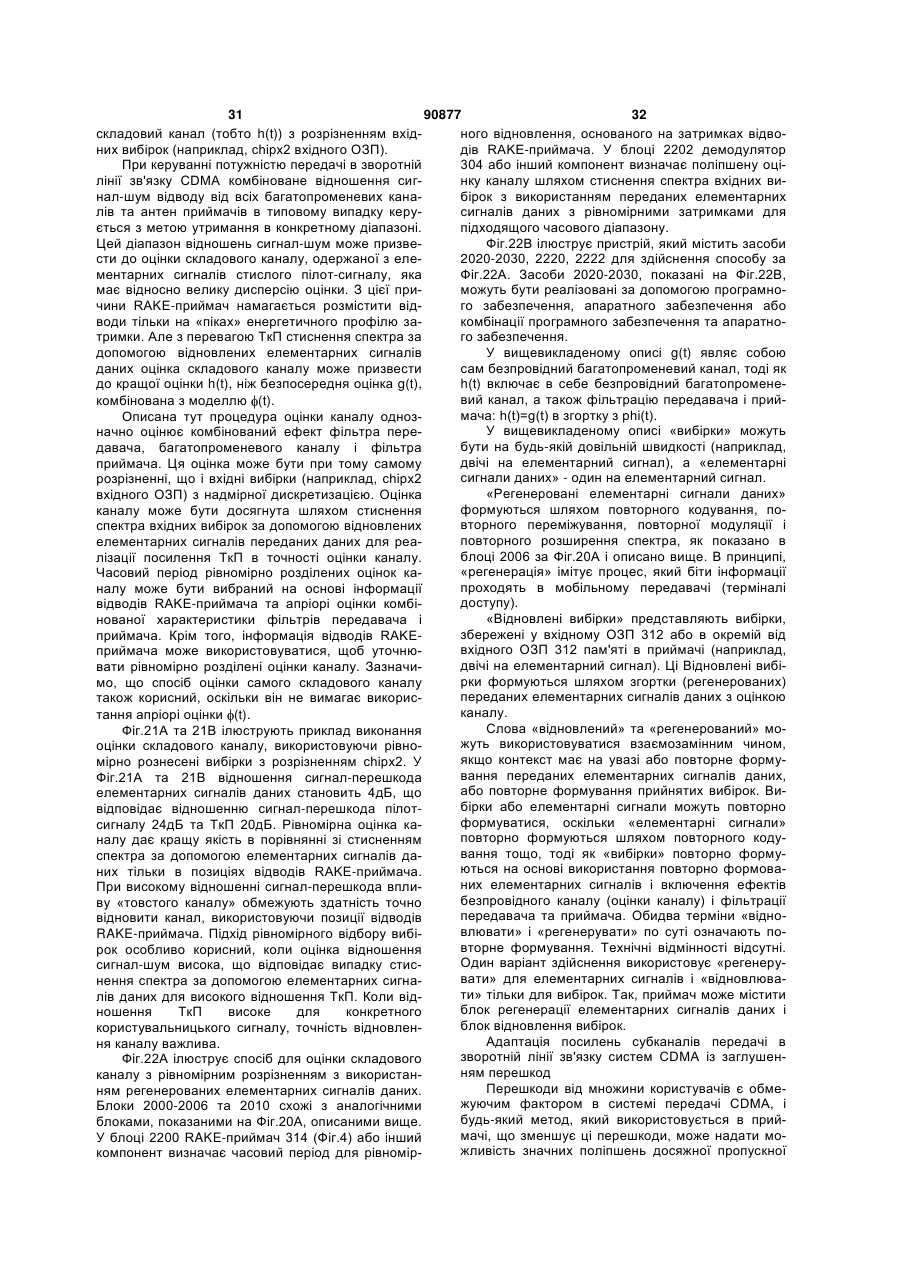

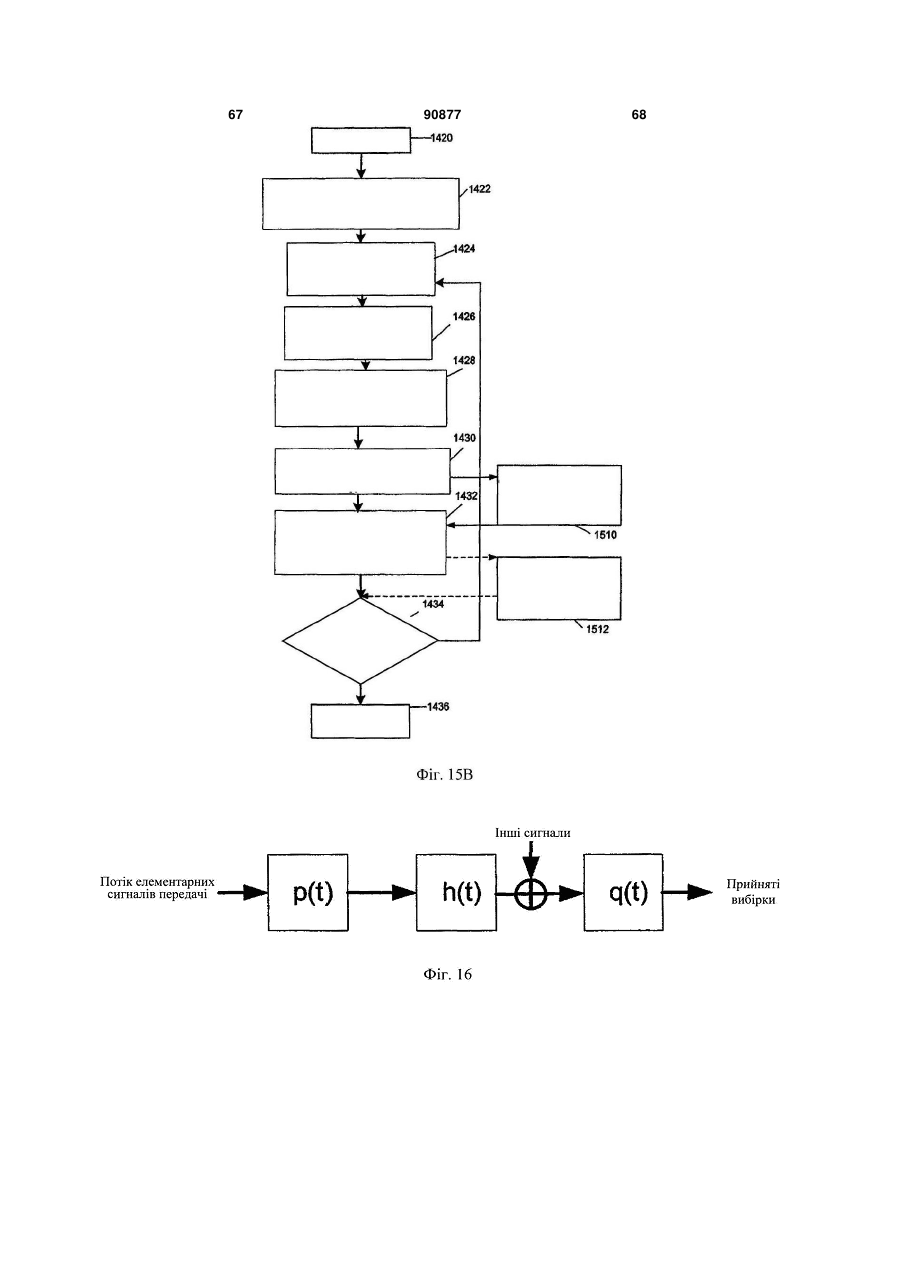

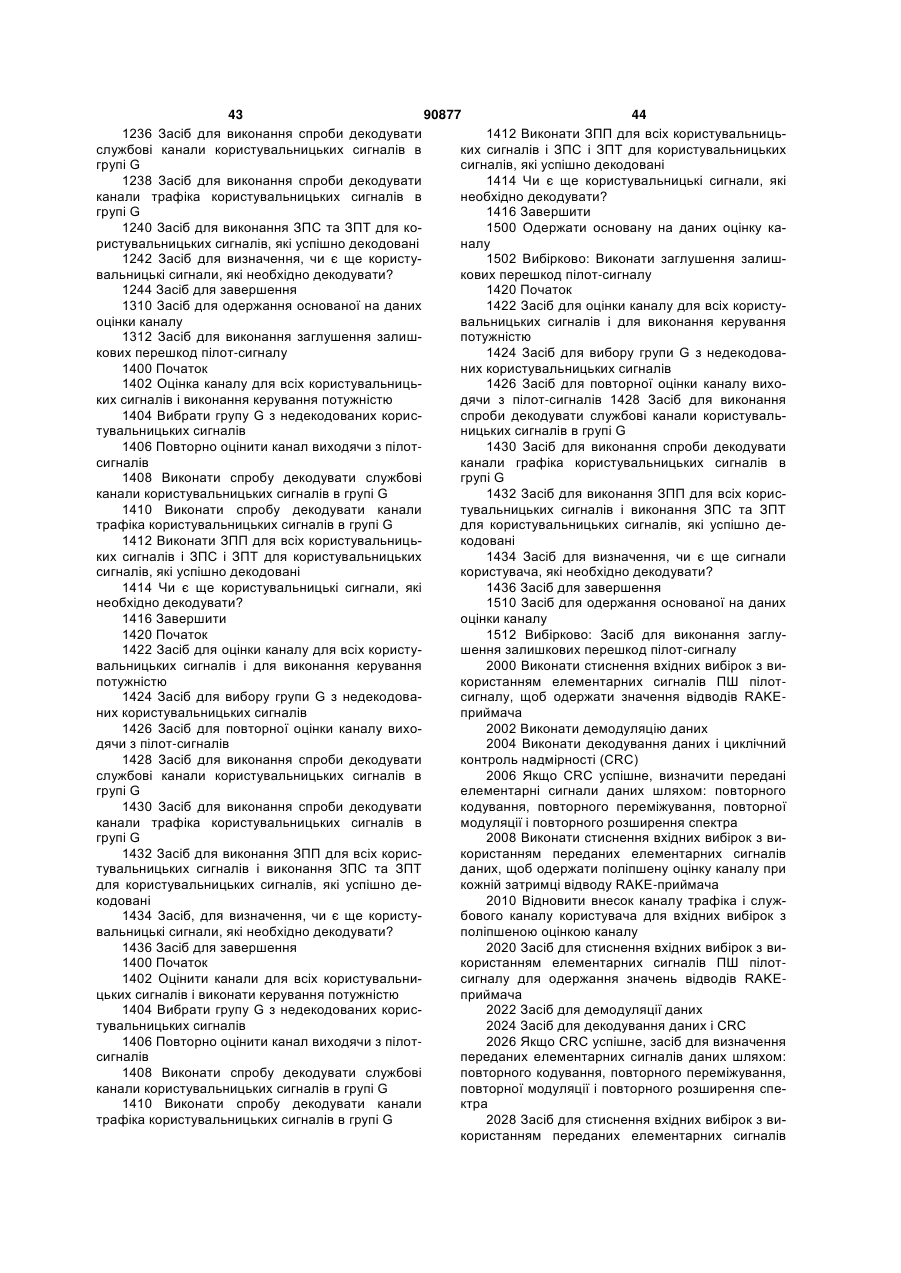

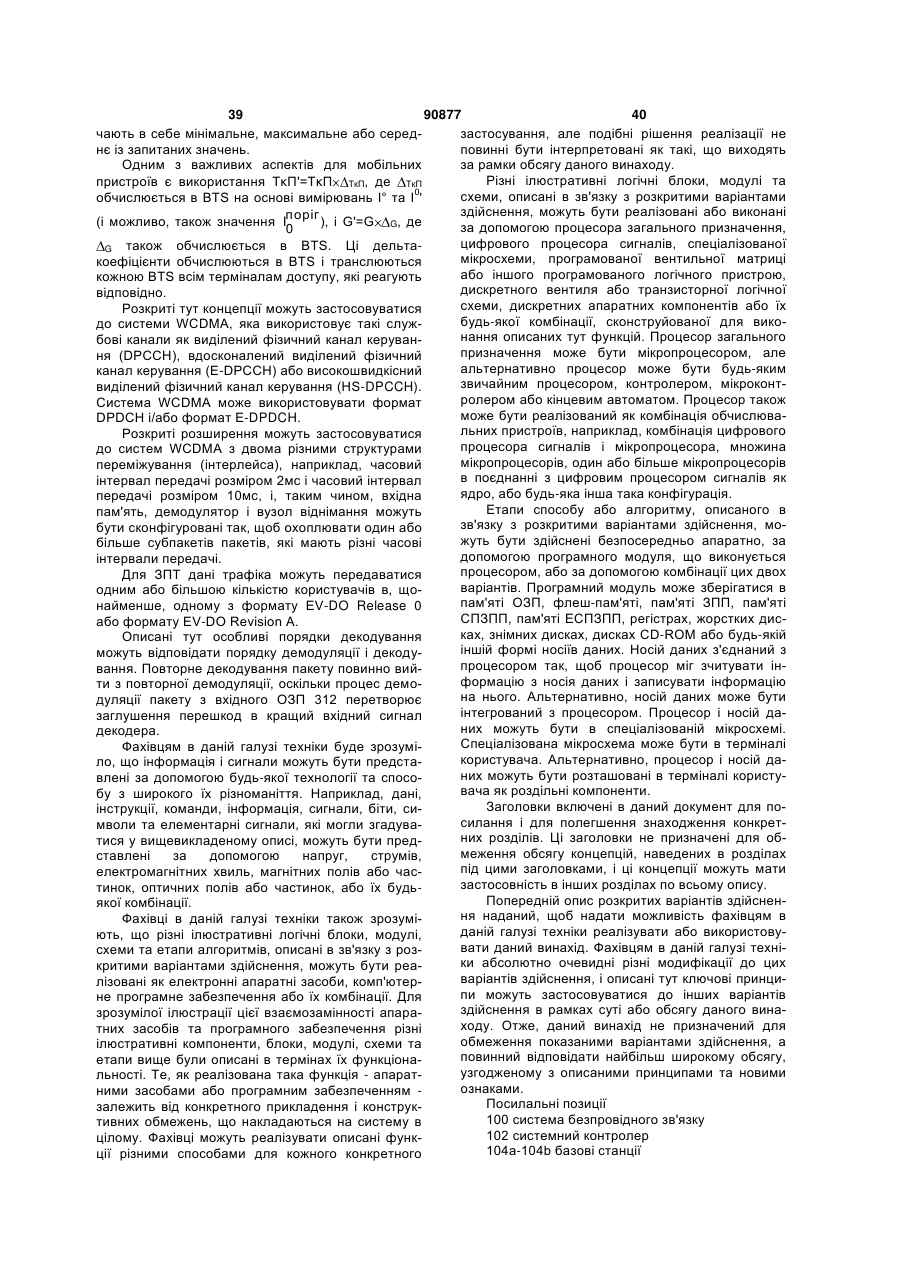

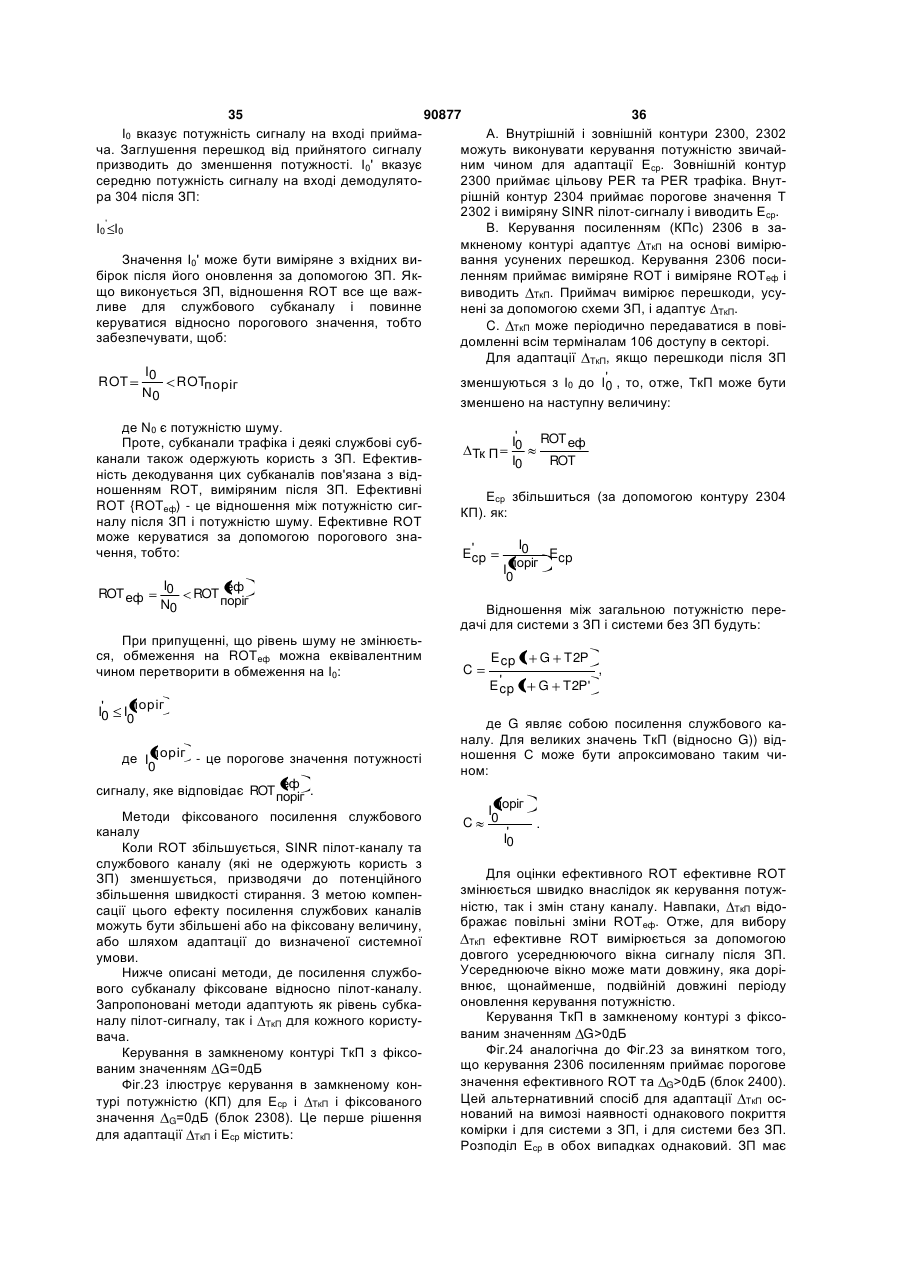

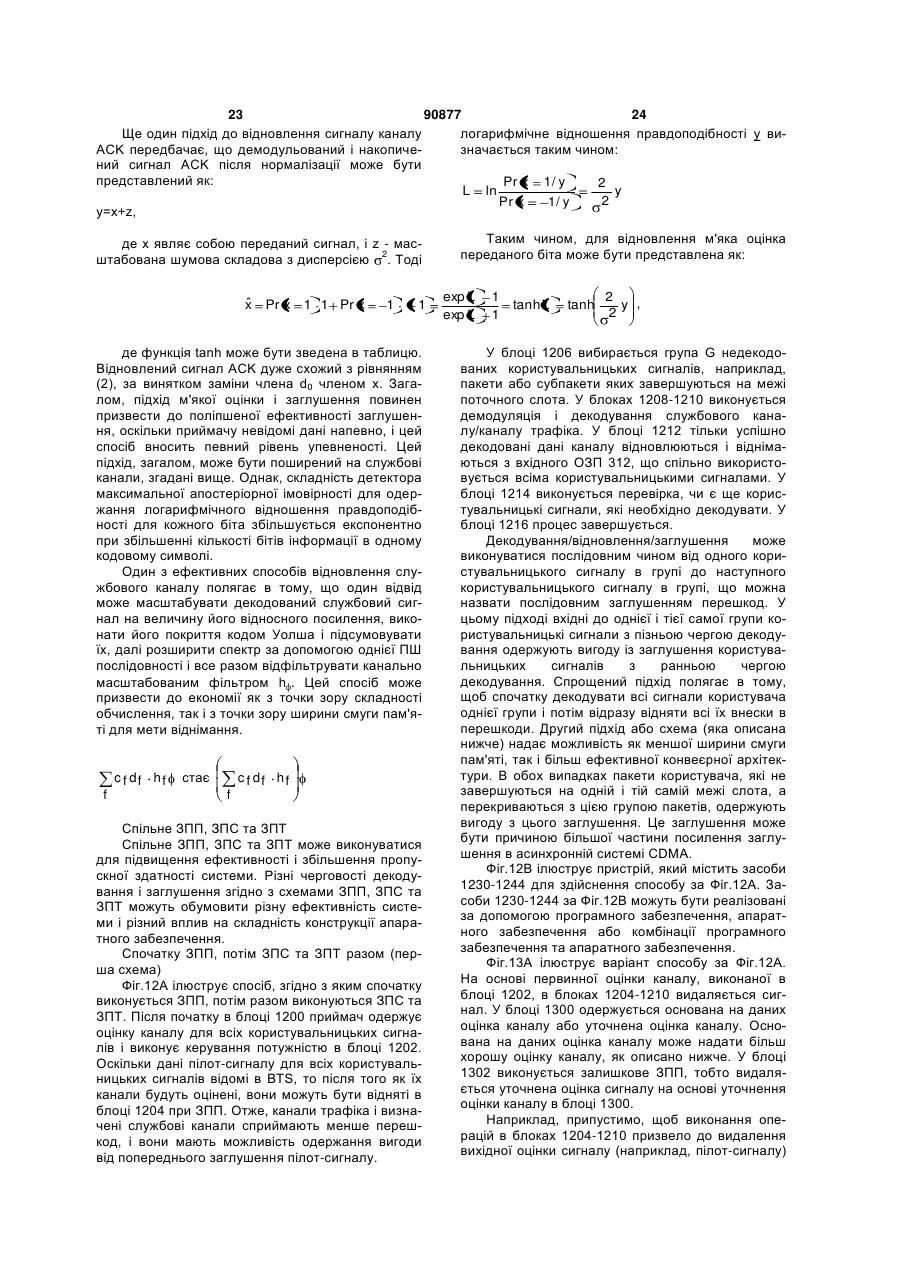

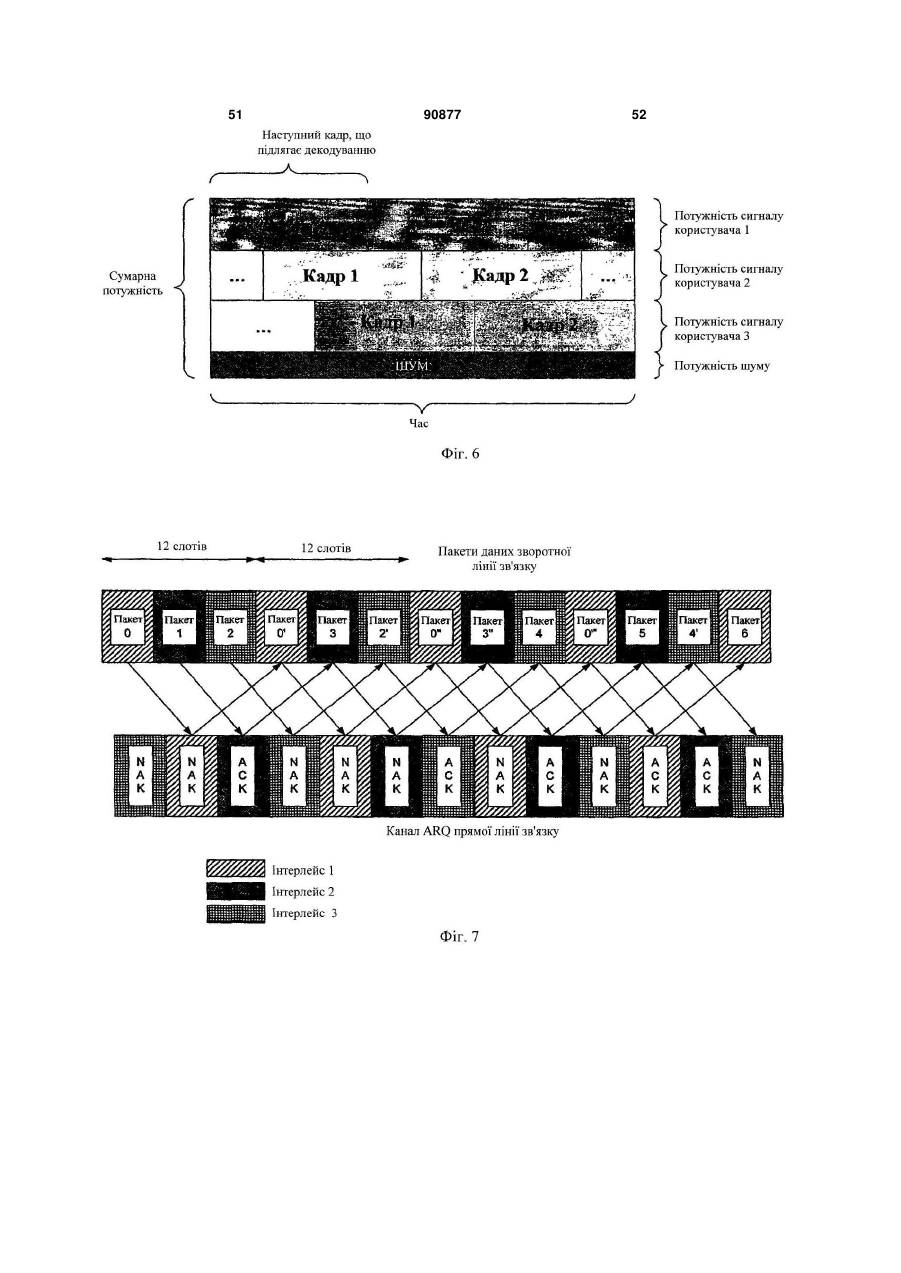

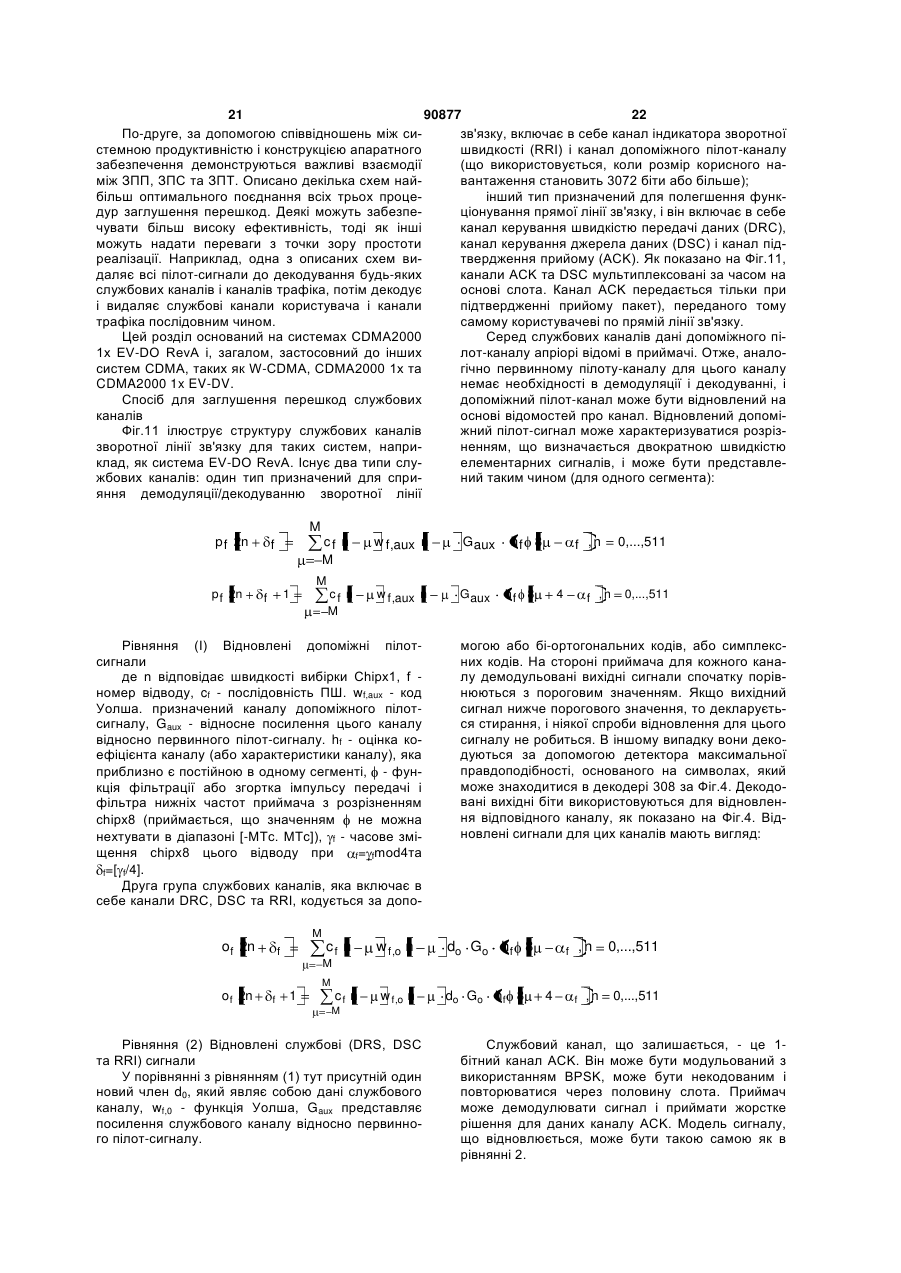

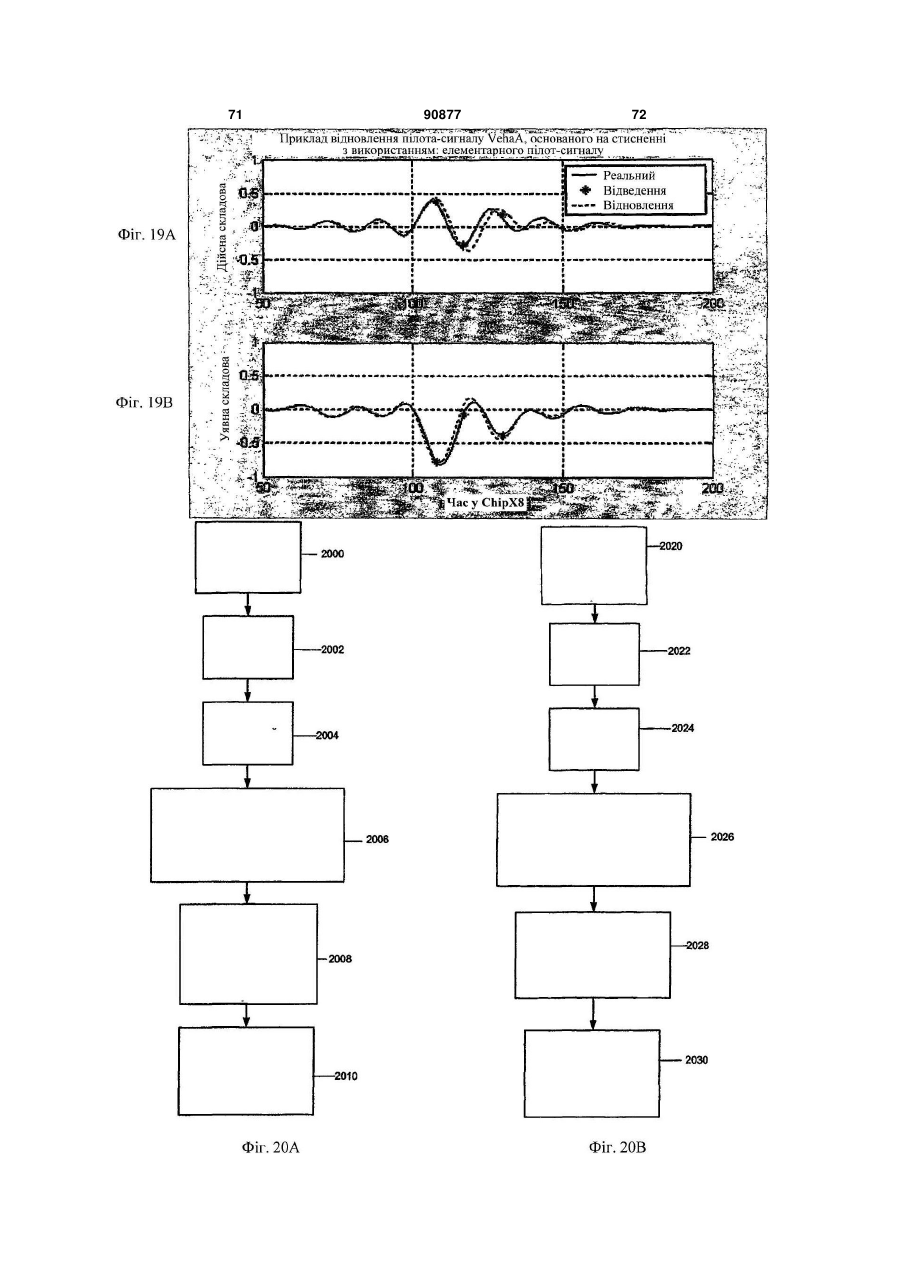

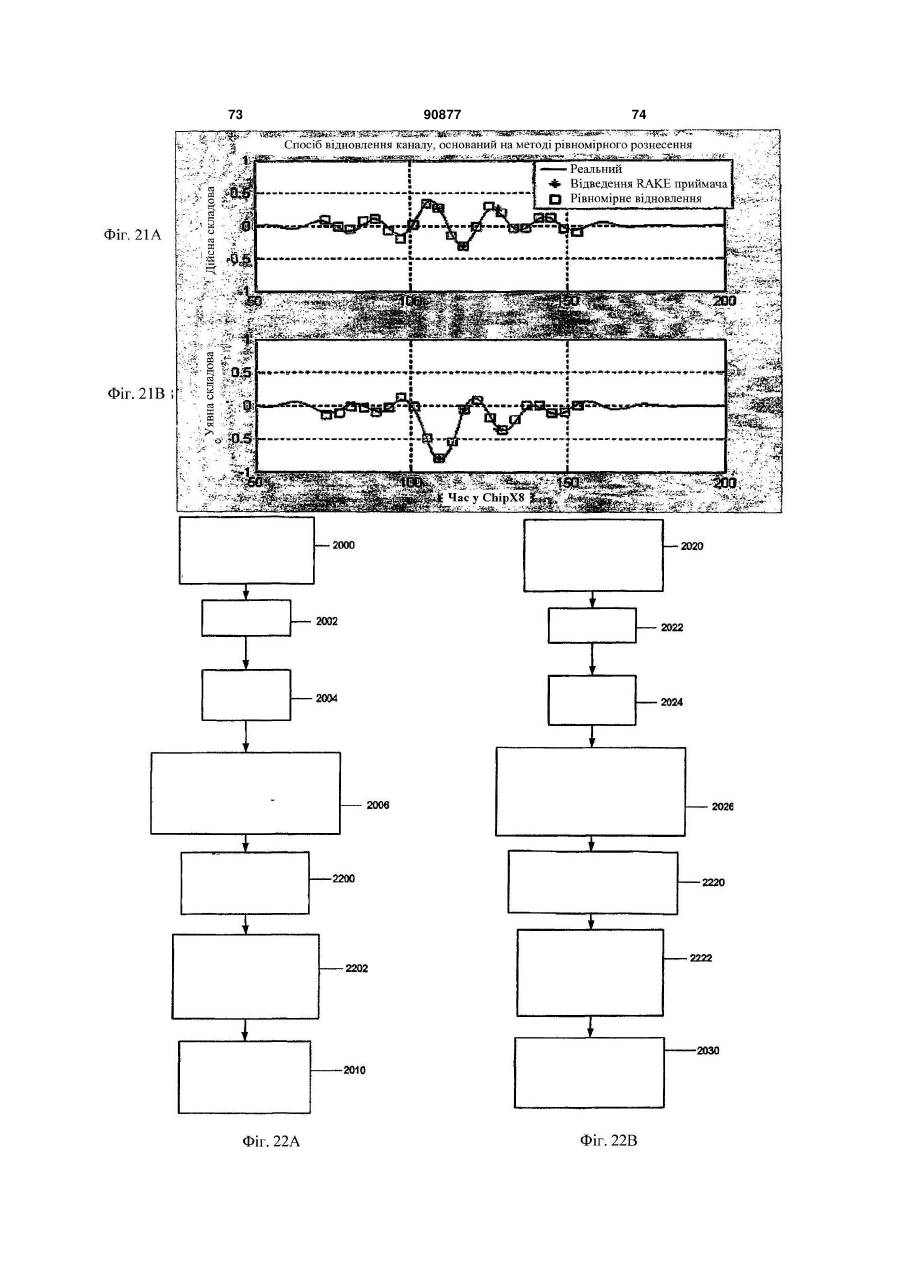

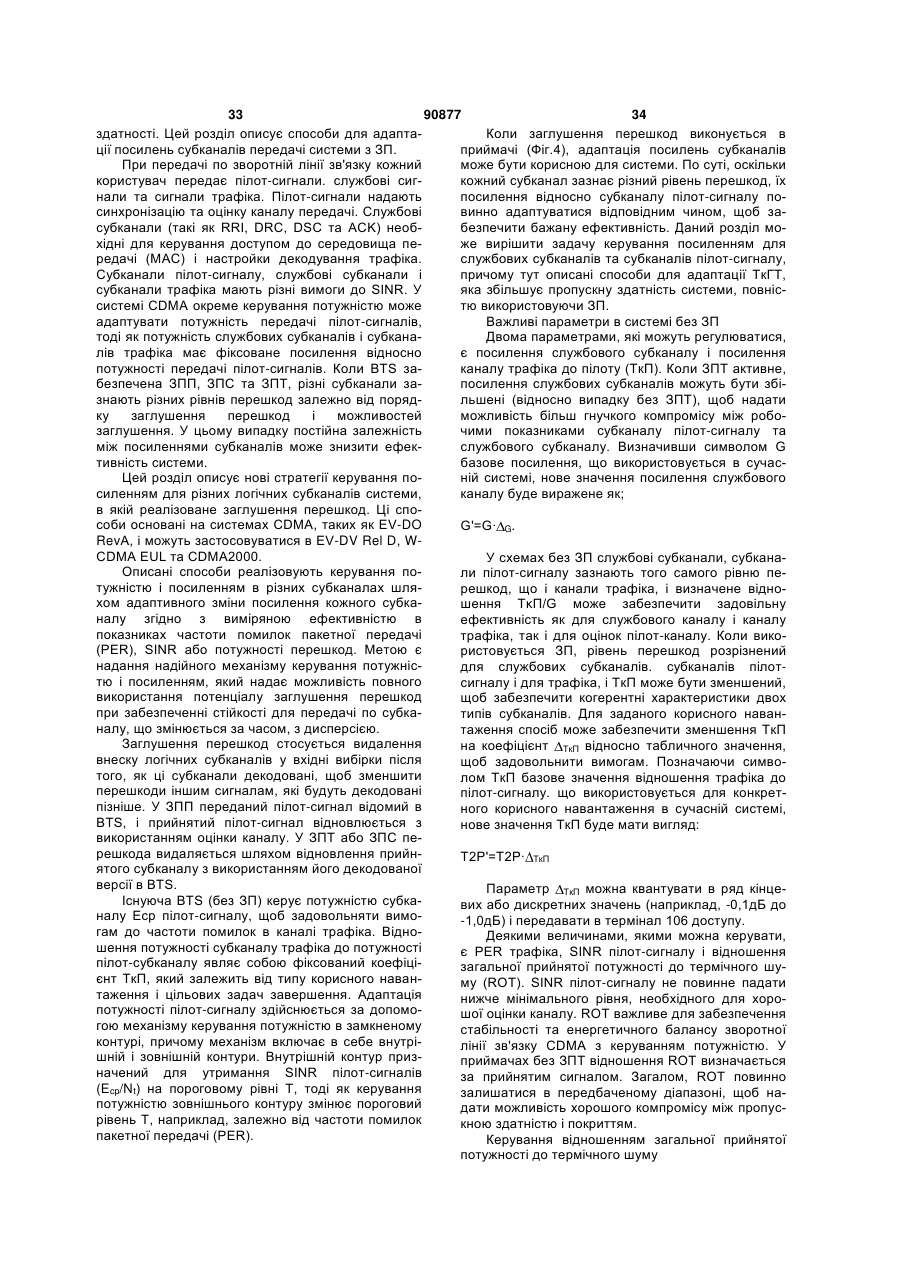

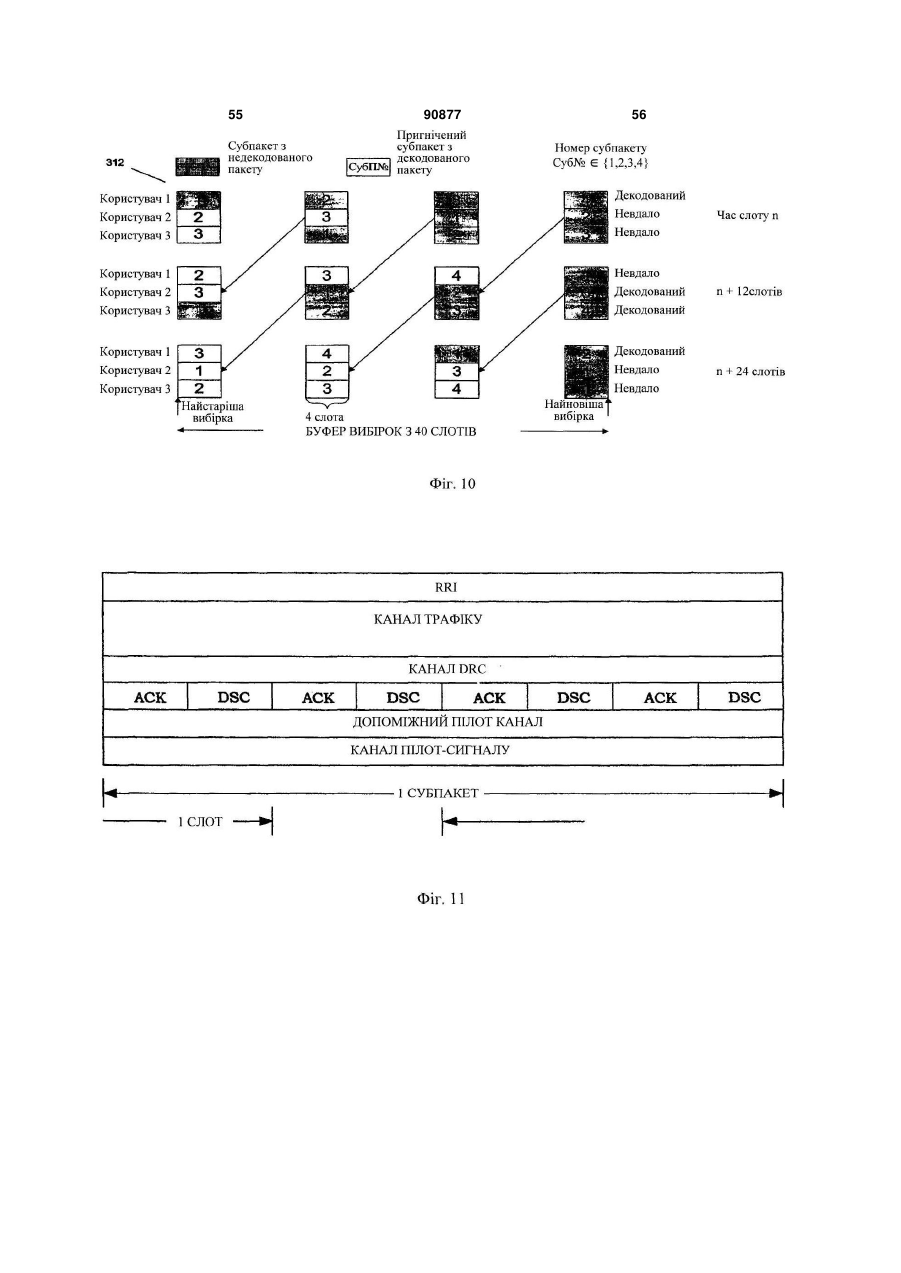

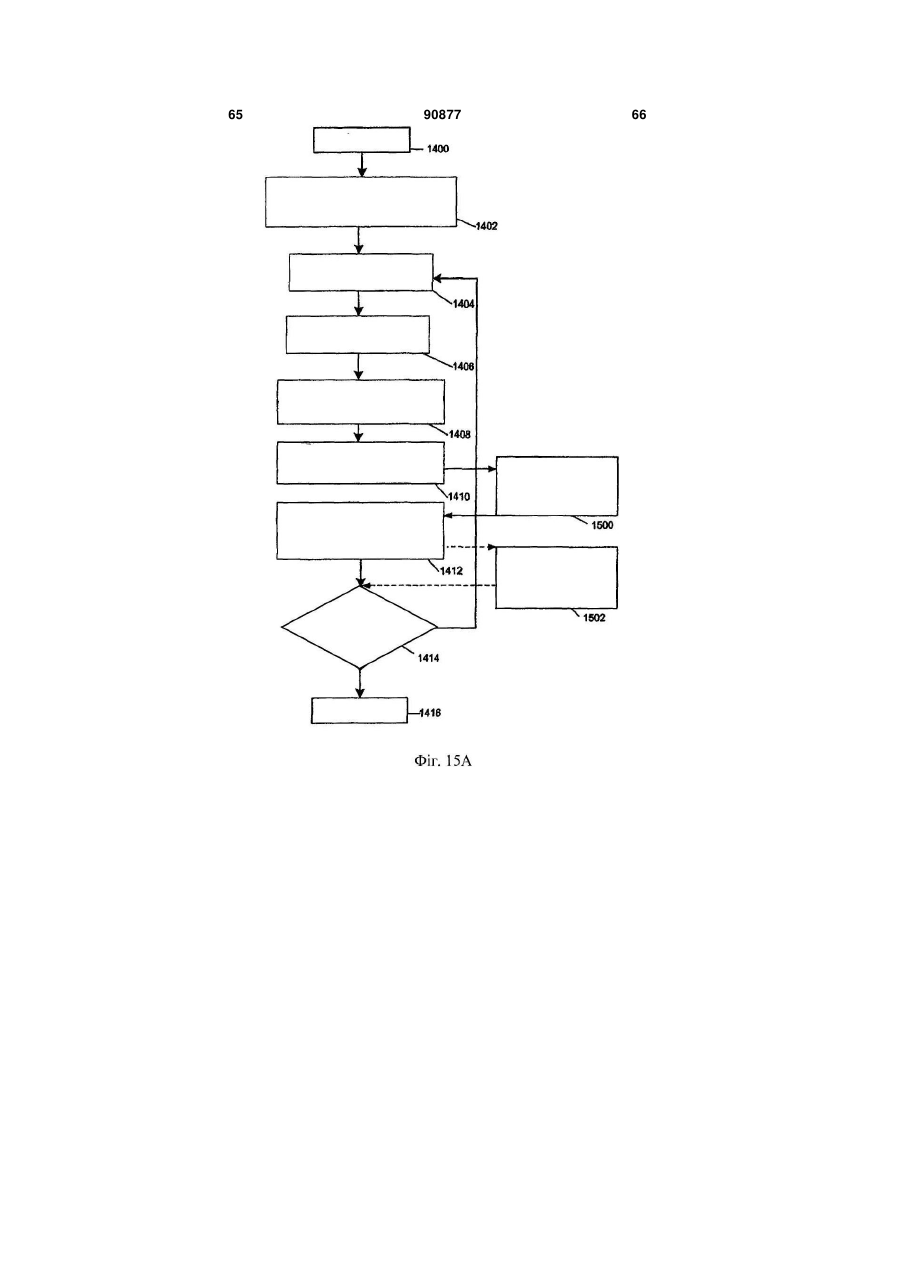

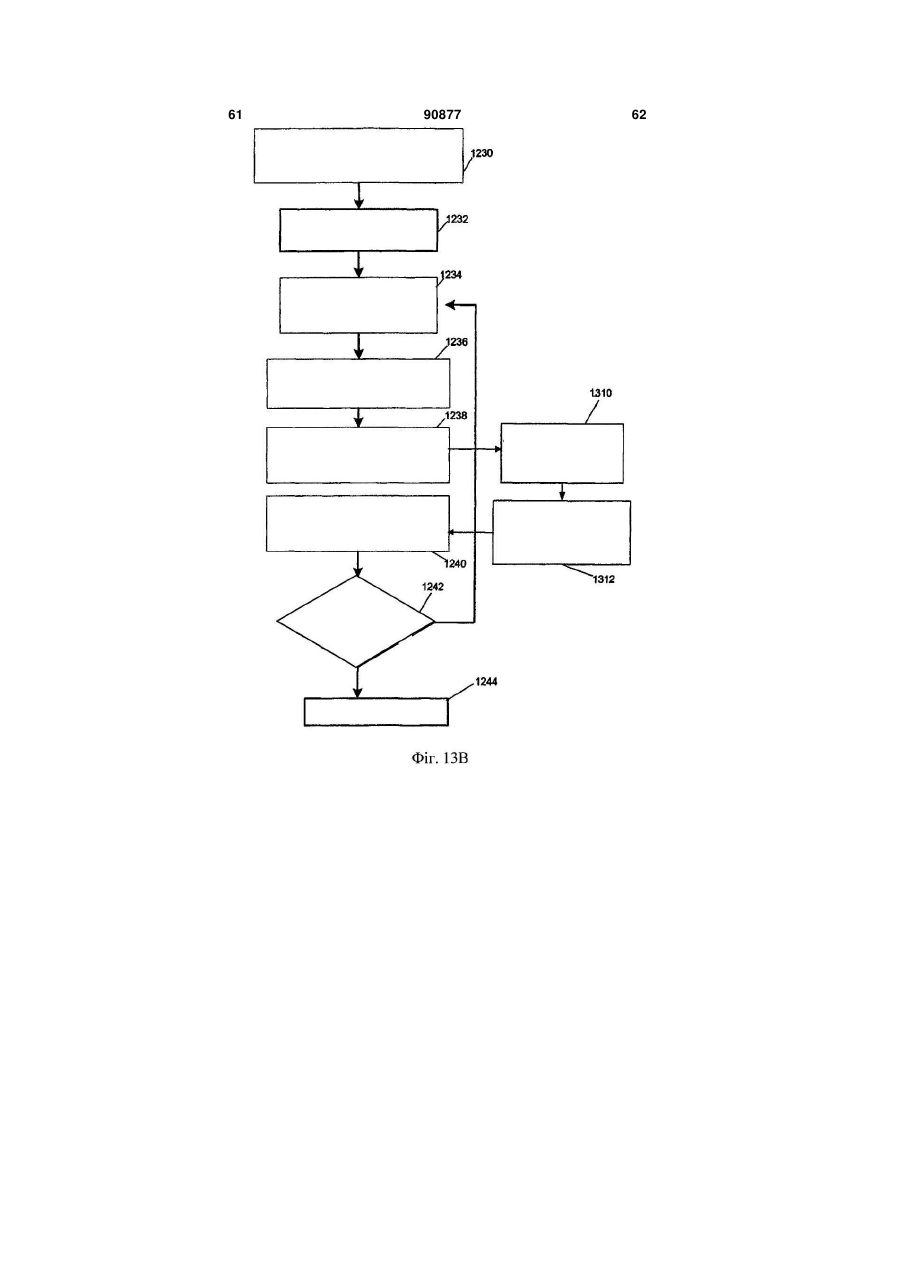

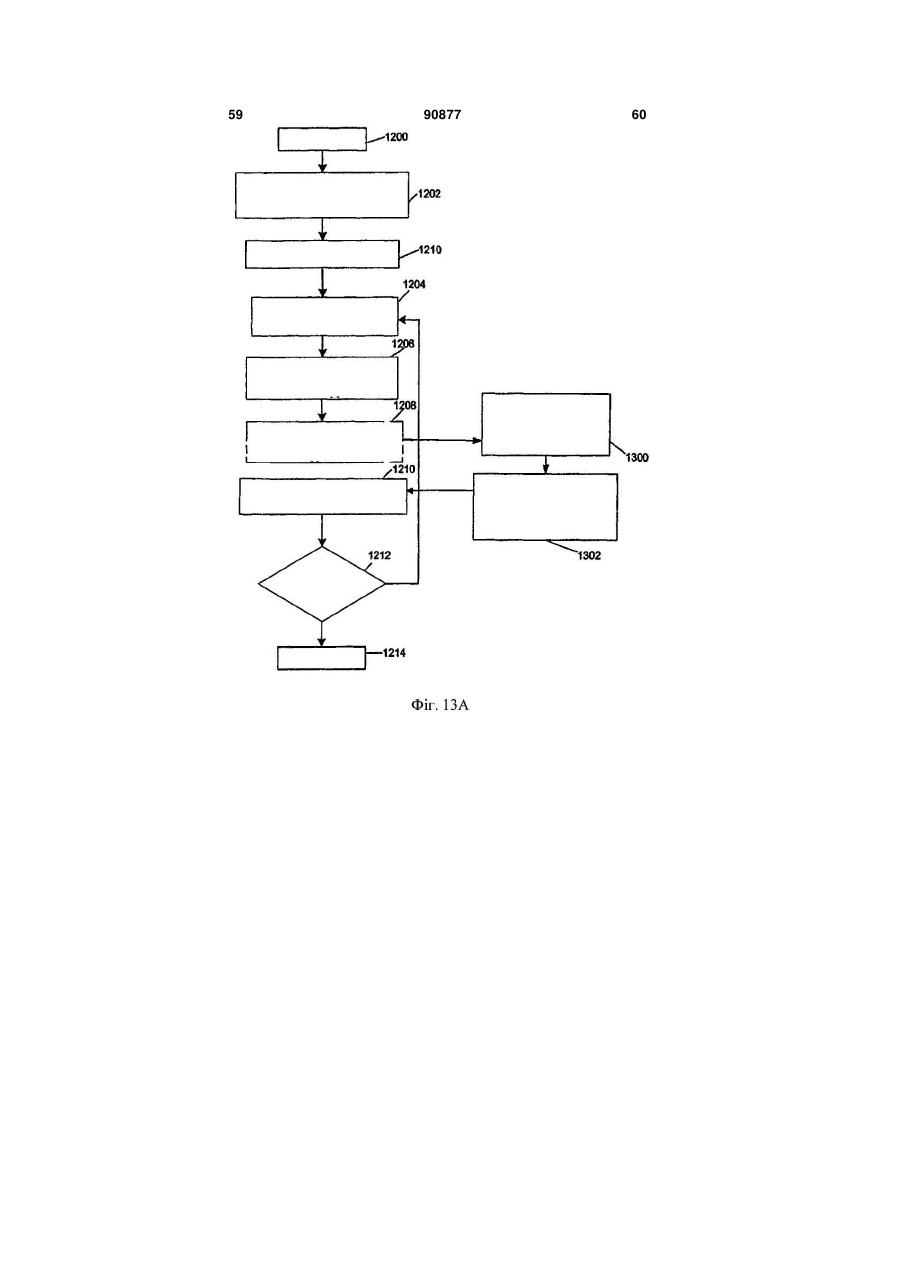

1. Спосіб заглушення перешкоди в системі бездротового зв'язку з використанням оцінювання каналу, який включає етапи, на яких: приймають вибірки даних сигналів, переданих від множини терміналів доступу, причому прийняті вибірки даних зберігаються в загальній вхідній пам'яті; виконують стиснення прийнятих вибірок даних з використанням елементарних сигналів пілотсигналу, зв'язаних з першим з множини терміналів доступу; демодулюють стиснені вибірки даних для одержання демодульованих символів даних; зберігають демодульовані символи даних у вихідній пам'яті, що співвідноситься з користувачем, причому вихідна пам'ять, що співвідноситься з користувачем, є окремою від загальної вхідної пам'яті; декодують демодульовані символи даних; визначають, чи були демодульовані символи даних декодовані правильно; якщо демодульовані символи даних були декодовані правильно, то використовують декодовані, демодульовані символи даних для регенерації елементарних сигналів даних, переданих першим з множини терміналів доступу; виконують стиснення прийнятих вибірок даних, збережених в загальній вхідній пам'яті, з використанням регенерованих переданих елементарних сигналів даних, щоб визначити оцінку каналу; 2 (19) 1 3 90877 4 8. Базова станція для заглушення перешкод в сиспершим з множини терміналів доступу, і для оцітемі бездротового зв'язку з використанням оцінюнювання затримок багатопроменевого сигналу; вання каналу, яка містить: демодулюють стиснені вибірки даних для одерзагальну вхідну пам'ять, сконфігуровану для зберіжання демодульованих символів даних; гання вибірок даних сигналів, прийнятих від мнозберігають демодульовані символи даних у вихіджини терміналів доступу; ній пам'яті, що співвідноситься з користувачем, демодулятор, виконаний з можливістю стиснення і причому вихідна пам'ять, що співвідноситься з демодуляції збережених вибірок даних з викорискористувачем, є окремою від загальної вхідної танням першої кодової послідовності, яка відповіпам'яті; дає першому з множини терміналів доступу, для декодують демодульовані символи даних; одержання демодульованих даних; визначають, чи були демодульовані символи давихідну пам'ять, що співвідноситься з користуваних декодовані правильно; чем, для зберігання демодульованих даних, приякщо демодульовані символи даних були декодочому вихідна пам'ять, що співвідноситься з корисвані правильно, то використовують декодовані, тувачем, є окремою від загальної вхідної пам'яті; демодульовані символи даних для регенерації декодер, виконаний з можливістю декодування елементарних сигналів даних, переданих першим даних з демодульованих даних; з множини терміналів доступу; блок регенерації, виконаний з можливістю викорина основі оцінених затримок багатопроменевого стання правильно декодованих даних для регенесигналу визначають часовий період для рівноміррації елементарних сигналів даних, переданих ної регенерації; і першим з множини терміналів доступу; виконують стиснення прийнятих вибірок даних, блок оцінки каналу, виконаний з можливістю стисзбережених в спільній (загальній) вхідній пам'яті з нення збережених у загальній вхідній пам'яті вибівикористанням переданих елементарних сигналів рок даних з використанням регенерованих елемеданих, регенерованих при рівномірних затримках нтарних сигналів даних для визначення оцінки для визначеного часового періоду, щоб визначити каналу; оцінку каналу. блок відновлення, виконаний з можливістю вико14. Спосіб за п. 13, в якому елементарні сигнали ристання декодованих даних та оцінки каналу для пілот-сигналу покривають псевдовипадковою шувідновлення кодованих і модульованих вибірок мовою (ПШ) послідовністю. даних; і 15. Спосіб за п. 13, який додатково включає етапи, вузол віднімання, виконаний з можливістю відніна яких: мання відновлених вибірок даних з вибірок, збевикористовують визначену оцінку каналу для відрежених в загальній вхідній пам'яті, щоб зменшити новлення вибірок даних, перешкоди для декодера для подальшого декодупереданих з першого з множини терміналів достування даних для інших терміналів доступу із збепу; і режених вибірок даних. віднімають відновлені вибірки даних, передані з 9. Базова станція за п. 8, яка додатково містить першого з множини терміналів доступу, із зберенакопичувач для накопичення протягом деякого жених в загальній вхідній пам'яті вибірок даних. періоду часу стиснених вибірок даних. 16. Спосіб за п. 13, в якому етап визначення часо10. Базова станція за п. 8, в якій демодулятор місвого періоду включає етап, на якому вибирають тить багатовідвідний приймач з множиною блоків часовий період на основі інформації про затримки обробки відведень для обробки багатопроменевих багатопроменевого сигналу та апріорної оцінки сигналів, причому кожний блок обробки відведень комбінованої характеристики фільтрів передавача має однорідно визначену затримку для обробки і приймача. вибірок з пам'яті. 17. Пристрій для заглушення перешкод в системі 11. Базова станція за п. 8, в якій вузол регенерації, бездротового зв'язку з використання оцінювання виконаний з можливістю регенерації елементарканалу, який містить: них сигналів даних, переданих першим з множини засіб для прийому вибірок даних сигналів, передатерміналів доступу, шляхом щонайменше одного з них від множини терміналів доступу, причому приповторного кодування, повторного перемежовуйняті вибірки даних зберігаються в загальній вхідвання, повторної модуляції, повторного застосуній пам'яті; вання посилення каналу даних і повторного роззасіб для стиснення прийнятих вибірок даних з ширення спектра. використанням елементарних сигналів пілот12. Базова станція за п. 8, в якій перша кодова сигналу, зв'язаних з першим з множини терміналів послідовність являє собою псевдовипадкову шудоступу, і для оцінювання затримок багатопромемову (ПШ) послідовність. невого сигналу; 13. Спосіб заглушення перешкод в системі бездзасіб для демодуляції стиснених вибірок даних ротового зв'язку з використання оцінювання канадля одержання демодульованих символів даних; лу, який включає етапи, на яких: засіб для зберігання демодульованих символів приймають вибірки даних сигналів, переданих від даних у вихідній пам'яті, що співвідноситься з комножини терміналів доступу, причому прийняті ристувачем, причому вихідна пам'ять, що співвідвибірки даних зберігаються в загальній вхідній носиться з користувачем, є окремою від загальної пам'яті; вхідної пам'яті; використовують багатовідвідний приймач для стизасіб для декодування демодульованих символів снення прийнятих вибірок даних з використанням даних; елементарних сигналів пілот-сигналу, зв'язаних з 5 90877 6 засіб для визначення, чи були демодульовані симзасіб для визначення часового періоду для рівноволи даних декодовані правильно; мірної регенерації на основі оцінених затримок засіб для використання декодованих, демодульобагатопроменевого сигналу; і ваних символів даних для регенерації елементарзасіб для стиснення прийнятих вибірок даних, збених сигналів даних, передані першим з множини режених в загальній вхідній пам'яті, з використантерміналів доступу, якщо демодульовані символи ням переданих елементарних сигналів даних, реданих були декодовані правильно; генерованих при рівномірних затримках для визначеного часового періоду, щоб визначити оцінку каналу. Дана заявка заявляє пріоритет Попередньої патентної заявки США №60/638,666, озаглавленої «Заглушення перешкод трафіка в BTS на каналі зворотного зв'язку CDMA», поданої 23 грудня 2004, яка включена в даний документ за допомогою посилання. Галузь техніки Даний винахід стосується систем безпровідного зв'язку і, зокрема, заглушення перешкод трафіка в системах безпровідного зв'язку. Опис попереднього рівня техніки Система зв'язку може забезпечувати зв'язок між базовими станціями і терміналами доступу. Пряма лінія зв'язку або низхідна лінія зв'язку стосується передачі від базової станції до термінала доступу. Зворотна лінія зв'язку або висхідна лінія зв'язку стосується передачі від термінала доступу до базової станції. У заданий момент часу кожний термінал доступу може здійснювати зв'язок з однією або більшою кількістю базових станцій по прямих та зворотних лініях зв'язку залежно від того, чи активний термінал доступу і чи знаходиться термінал доступу в процесі гнучкої передачі обслуговування. Короткий опис креслень Відмітні ознаки, суть та переваги даного винаходу будуть очевидні з наступного докладного опису та ілюструючих його креслень. Однакові посилальні номери і символи можуть означати однакові або схожі об'єкти. Фіг.1 - ілюстрація системи безпровідного зв'язку з базовими станціями та терміналами доступу; Фіг.2 - ілюстрація прикладу структури і/або процесу передавача, який може бути реалізований в терміналі доступу за Фіг.1; Фіг.3 - ілюстрація прикладу процесу і/або структури приймача, який може бути реалізований в базовій станції за Фіг.1; Фіг.4 - ілюстрація ще одного варіанту здійснення процесу або структури приймача базової станції; Фіг.5 - ілюстрація загального прикладу розподілу потужності трьох користувачів в системі за Фіг.1; Фіг.6 - приклад рівномірного розподілу з часовим зміщенням для заглушення перешкод трафіка з асинхронними кадрами для користувачів з рівною потужністю передачі; Фіг.7 - ілюстрація структури переміжування, що використовується для пакетів даних зворотної лінії зв'язку і каналу автоматичного запиту на повторення прямої лінії зв'язку; Фіг.8 - ілюстрація пам'яті, яка покриває цілий пакет з 16 часових інтервалів (слотів); Фіг.9А - ілюстрація способу заглушення перешкод трафіка для прикладу послідовного заглушення перешкод (ЗПП) без затримки декодування; Фіг.9В - ілюстрація пристрою для здійснення способу за Фіг.9А; Фіг.10 - ілюстрація буфера вибірок приймача після надходження послідовних субпакетів одного інтерлейса із заглушенням перешкод декодованих субпакетів; Фіг.11 - ілюстрація структури службових каналів; Фіг.12А - ілюстрація способу, згідно з яким спочатку виконується заглушення перешкод пілотсигналу (ЗПП), а потім спільно виконуються заглушення перешкод службового сигналу (ЗПС) і заглушення перешкод трафіка ЗПТ; Фіг.12В - ілюстрація пристрою для здійснення способу за Фіг.12А; Фіг.13А - ілюстрація варіанту способу Фіг.12А; Фіг.13В - ілюстрація пристрою для здійснення способу за Фіг.13А; Фіг.14А - ілюстрація способу виконання спільного ЗПП, ЗПС та ЗПТ; Фіг.14В - ілюстрація пристрою для здійснення способу за Фіг.14А; Фіг.15 А - ілюстрація варіанту способу за Фіг.14А; Фіг.15В - ілюстрація пристрою для здійснення способу за Фіг.15А; Фіг.16 - ілюстрація моделі системи передачі; Фіг.17 - ілюстрація прикладу характеристики комбінованої фільтрації передачі та прийому; Фіг.18А та 18В - ілюстрації прикладу оцінки каналу (дійсної та уявної складових), основаної на оціненому багатопроменевому каналі на кожному з трьох відводів багатовідвідного (RAKE) приймача; Фіг.19А та 19В - ілюстрації прикладів поліпшеної оцінки каналу, основаної на відводах RAKEприймача і стисненні спектра з використанням кодових елементів даних; Фіг.20А - ілюстрація способу стиснення спектра на затримках відводів RAKE-приймача з використанням регенерованих кодових елементів даних; Фіг.20В - ілюстрація пристрою для здійснення способу за Фіг.20А; Фіг.21А та 21В - ілюстрації прикладу виконання оцінки складового каналу з використанням рівномірно рознесених вибірок з розрізненням chipX2; Фіг.22А - ілюстрація способу для оцінки складового каналу з рівномірним розрізненням з вико 7 90877 8 ристанням регенерованих кодових елементів дапередавача Базової Станції (BTS), вузол доступу, них; частина мережі доступу, приймач-передавач моФіг.22В - ілюстрація пристрою для здійснення демного пулу (МРТ) або вузол В (Node В). Мережа способу за Фіг.22А; доступу стосується мережного обладнання, що Фіг.23 - ілюстрація керування потужністю і ренадає можливість передачі даних між мережею гулювання посилення в замкненому контурі з фікпередачі даних з комутацією пакетів (наприклад, сованим посиленням службового субканалу; Інтернет) і терміналами 106 доступу. Фіг.24 - варіант, показаного на Фіг.23 керуванПряма лінія зв'язку (ПЛ) або низхідна лінія ня потужністю і регулювання посилення з фіксовазв'язку стосується передачі від базової станції до ним посиленням службового субканалу; термінала доступу. Зворотна лінія зв'язку (ЗЛ) або Фіг.25 - ілюстрація прикладу керування потужвисхідна лінія зв'язку стосується передачі від терністю з фіксованим посиленням службового канамінала доступу до базової станції. лу; Базова станція 104 може передавати дані в Фіг.26 - ілюстрація, подібна до Фіг.24, за винятермінал 106 доступу, використовуючи швидкість тком регулювання посилення службового каналу; передачі даних, вибрану з ряду різних швидкостей Фіг.27 - ілюстрація варіанту Фіг.26 з регулюпередачі даних. Термінал 106 доступу може виміванням посилення службового каналу тільки для рювати відношення сигналу до суми шуму та пекерування швидкістю даних (DRC). решкод (SINR) пілот-сигналу, переданого базовою Докладний опис станцією 104, і визначати бажану швидкість переБудь-який описаний варіант здійснення не є дачі даних для використання базовою станцією переважним або не має переваг в порівнянні з 104 при передачі даних в термінал 106 доступу. іншими варіантами здійснення. Хоча різні аспекти Термінал 106 доступу може передавати по каналу даного розкриття представлені в кресленнях, запиту даних або передавати повідомлення контостанні не накреслені в масштабі або не є всеосяролю швидкості передачі даних (DRC) в базову жними. станцію 104, щоб повідомити базову станцію 104 Фіг.1 ілюструє систему 100 безпровідного зв'япро бажану швидкість передачі даних. зку, яка включає в себе системний контролер 102, Системний контролер 102 (який також згадубазові станції 104а-104b і множину терміналів ється як контролер базової станції (BSC)) може 106a-106h доступу. Система 100 може мати будьзабезпечувати координування і керування для яку кількість контролерів 102, базових станцій 104 базових станцій 104 і може також керувати маршта терміналів 106 доступу. Різні аспекти та варіанрутизацією викликів на термінали 106 доступу за ти здійснення даного розкриття, описані нижче, допомогою базових станцій 104. Системний контможуть бути реалізовані в системі 100. ролер 102 може бути з'єднаний з телефонною коТермінали 106 доступу можуть бути мобільнимутованою мережею загального користування ми або стаціонарними і можуть бути розосередже(PSTN) через центр комутації мобільного зв'язку ні по всій системі 100 зв'язку за Фіг.1. Термінал 106 (MSC) і з мережею пакетної передачі даних через доступу може бути з'єднаний з обчислювальним вузол служби пакетної передачі даних (PDSN). пристроєм або реалізований в обчислювальному Система 100 зв'язку може використовувати пристрої, такому як портативний персональний одну або більше технологій зв'язку, таких як мнокомп'ютер. Альтернативно, термінал доступу може жинний доступ з кодовим розділенням (CDMA), бути незалежним пристроєм обробки даних, таким IS095, високошвидкісна пакетна передача даних як персональний цифровий асистент (PDA). Тер(HRPD), що також згадується як високошвидкісна мінал 106 доступу може відноситися до різних типередача даних (HDR), як викладено в «Специфіпів пристроїв, таких як провідний телефон, безкації повітряного інтерфейсу високошвидкісної провідний телефон, мобільний телефон, пакетної передачі даних стандарту CDMA2000», портативний комп'ютер, карта безпровідного досTIA/EIA/IS-856, CDMA їх Evolution Data Optimized тупу для персонального комп'ютера, PDA, зовніш(EV-DO), 1xEV-DV, широкосмуговий CDMA ній або внутрішній модем тощо. Термінал доступу (WCDMA), універсальна система мобільного зв'язможе бути будь-яким пристроєм, який надає можку (UMTS), синхронний CDMA з часовим розділенливість передачі даних користувачеві шляхом ням (TD-SCDMA), мультиплексування з ортогоназдійснення зв'язку через безпровідний канал або льним розподілом частот (OFDM) тощо. Описані через провідний канал, наприклад, використовуюнижче приклади надають деталі для розуміння. чи оптоволоконні або коаксіальні кабелі. Термінал Представлені тут ідеї також застосовні до інших доступу може мати різні найменування, такі як систем, і дані приклади не призначені для обмемобільна станція, вузол доступу, абонентський ження даної заявки. вузол, мобільний пристрій, мобільний термінал, Фіг.2 ілюструє приклад структури і/або процесу мобільний вузол, мобільний телефон, мобільник, передавача, який може бути реалізований в термівіддалена станція, віддалений термінал, віддаленалі 106 доступу за Фіг.1. Функції і компоненти, ний вузол, користувальницький пристрій, користупоказані на Фіг.2, можуть бути реалізовані за довальницьке обладнання, кишеньковий пристрій помогою програмного забезпечення, апаратного тощо. забезпечення або комбінації програмного забезСистема 100 забезпечує зв'язок для деякої кіпечення та апаратного забезпечення. Інші функції лькості комірок, причому кожна комірка обслуговуможуть бути внесені в Фіг.2 на додачу або замість ється за допомогою однієї або більшої кількості функцій, показаних на Фіг.2. базових станцій 104. Базова станція 104 може таДжерело 200 даних надає дані в кодер 202, кож згадуватися як Система Приймачаякий кодує біти даних, використовуючи одну або 9 90877 10 більше схем кодування, щоб надати кодовані елеабо розділити прийняті дані і пілот-сигнал на їх ментарні сигнали даних. Кожна схема кодування відповідні кодові канали, і (2) когерентного демоможе включати в себе один або більше типів кодудулювання розділених на канали даних з відноввання, таких як циклічний контроль надмірності леним пілот-сигналом для одержання демодульо(CRC), згорткове кодування, турбо-кодування, ваних даних. Демодулятор 304 може включати в блокове кодування, інші типи кодування або без себе буфер 312 прийнятих вибірок (який також кодування. Інші схеми кодування включають в сеназивається загальний вхідний ОЗП або ОЗП вибе способи автоматичного запиту на повторення бірок), щоб зберігати вибірки прийнятих сигналів (ARQ), гібридного ARQ (H-ARQ) і повторення з для всіх користувачів/термінала доступу, RAKEінкрементною надмірністю. Різні типи даних моприймач 314 для стиснення та обробки множини жуть кодуватися за допомогою різних схем кодусигналів і буфер 316 демодульованих символів вання. Переміжувач 204 переміжує кодовані біти (який гакож називається вихідним ОЗП або ОЗП даних, щоб протидіяти завмиранню каналу. для демодульованих символів). Може бути присуМодулятор 206 модулює кодовані, переміжані тньою множина буферів 316 демодульованих симдані, щоб генерувати модульовані дані. Приклади волів, щоб відповідати множині користуваспособів модулювання включають в себе двійкову чів/термінала доступу. фазову маніпуляцію (BPSK) і квадратурну фазову Обернений переміжувач 306 виконує обернене маніпуляцію (QPSK). Модулятор 206 може також переміжування даних з демодулятора 304. повторювати послідовність модульованих даних, Декодер 308 може декодувати демодульовані або вузол прорідження символу може проріджувадані, щоб відновити декодовані біги даних, перети біти символу. Модулятор 206 може також роздані за допомогою термінала 106 доступу. Декоширити спектр модульованих даних за допомогою довані дані можуть бути надані в приймач 310 дафункції Уолша (тобто коду Уолша), щоб сформуних. вати елементарні сигнали даних. Модулятор 206 Фіг.4 ілюструє ще один варіант здійснення також може мультиплексувати з часовим роздіпроцесу або структури приймача базової станції. ленням елементарні сигнали даних з елементарНа Фіг.4 біти даних успішно декодованого користуними сигналами пілот-сигналу та елементарними вальницького сигналу вводяться у вузол 400 відсигналами МАС, щоб сформувати потік елементановлення перешкод, який включає в себе кодер рних сигналів. Модулятор 206 також може викори402, переміжувач 404, модулятор 406 і фільтр 408. стовувати вузол розширення спектра за допомоКодер 402. переміжувач 404 і модулятор можуть гою псевдовипадкового шуму (ПШ), щоб бути схожі з кодером 202, переміжувачем 204 ι розширити спектр потоку елементарних сигналів модулятором 206 за Фіг.2. Фільтр 408 формує виза допомогою одного або більше кодів ПШ (наприбірки декодованого користувальницького сигналу з клад, короткого коду, довгого коду). розрізненням вхідного ОЗП, наприклад, перехоВузол 208 перетворення частоти з основної в дить із швидкості елементарних сигналів до подрадіочастоту (РЧ) може перетворювати сигнали воєної швидкості елементарних сигналів. Внесок основної частоти в радіочастотні сигнали для педекодованого користувальницького сигналу у вхідредачі за допомогою антени 210 через безпровідний ОЗП видаляється або заглушується з вхідного ну лінію зв'язку в одну або більше базових станцій ОЗП 312. 104. Незважаючи на те, що нижче описане заглуФіг.3 ілюструє приклад процесу і/або структури шення перешкод в базовій станції 104, дані концеприймача, який може бути реалізований в базовій пції можуть бути застосовані до термінала 106 станції 104 за Фіг.1. Функції і компоненти, показані доступу або будь-якого іншого компонента систена Фіг.3, можуть бути реалізовані за допомогою ми зв'язку. програмного забезпечення, апаратного забезпеЗаглушення перешкод трафіка чення або комбінації програмного забезпечення та Пропускна здатність зворотної лінії зв'язку апаратного забезпечення. Інші функції можуть CDMA може бути обмежена перешкодами між кобути внесені в Фіг.3 на додачу або замість функристувачами, оскільки сигнали, що передаються цій, показаних на Фіг.3. різними користувачами, не є ортогональними в Одна або більше антен 300 приймають модуBTS 104. Отже, способи, які зменшують перешкольовані сигнали зворотної лінії зв'язку від одного ди між користувачами, поліпшать продуктивність або більше терміналів 106 доступу. Множина анзворотної лінії зв'язку CDMA. Тут описані способи тен може забезпечити просторове рознесення для для ефективного здійснення заглушення перешкод протидії негативним впливам каналу, таким як задля вдосконалених систем CDMA, таких як вмирання. Кожний прийнятий сигнал видається у CDMA2000 1xEV-DO RevA. відповідний приймач або вузол 302 перетворення Кожний користувач DO RevA передає сигнали з радіочастоти в базову смугу, який заздалегідь трафіка, пілот-сигнали і службові сигнали, які мообробляє (наприклад, фільтрує, посилює, перетжуть створювати перешкоди іншим користувачам. ворює з пониженням частоти) і відцифровує приЯк показано на Фіг.4, сигнали можуть бути відновйнятий сигнал для генерації вибірок даних для лені і відняті з вхідного ОЗП 312 в BTS 104. Перецього прийнятого сигналу. даний пілот-сигнал відомий в BTS 104, і він може Демодулятор 304 може демодулювати прийнбути відновлений на основі відомостей про канал. яті сигнали для одержання відновлених символів. Однак, службові сигнали, такі як індикатор зворотДля стандарту CDMA 2000 демодуляція намаганої швидкості (RRI), канал запиту даних або керується відновити передачу даних шляхом (1) роздівання швидкості передачі даних (DRC), канал лення на канали стислих вибірок, щоб ізолювати джерела даних (DSC), підтвердження прийому 11 90877 12 (ACK), спочатку демодулюються і детектуються, і може також застосовуватися до систем EV-DV Rel передані сигнали даних демодулюються, зазнають D, W-CDMA EUL та CDMA2000. оберненого переміжування, декодуються в BTS Заглушення перешкод трафіка (ЗПТ) може бу104, щоб визначити передані елементарні служботи визначене як основане на відніманні заглушенві сигнали та елементарні сигнали трафіка. На ня перешкод, яке видаляє внесок користувальниоснові визначення переданих елементарних сигцьких даних у вхідний ОЗП 312, після того як цей налів для заданого сигналу вузол 400 відновлення сигнал користувача був правильно декодований може відновити внесок у вхідний ОЗП 312 на ос(Фіг.4). Тут розглядаються деякі фактичні задачі, нові відомостей про канал. пов'язані з ЗПТ в діючих системах CDMA, таких як Біти пакету даних з джерела 200 даних можуть CDMA2000, EV-DO, EV-DV та WCDMA. Багато з бути повторювані та оброблені кодером 202, пецих задач викликані тим фактом, що дійсні систереміжувачем 204 і/або модулятором 206 для одеми мають асинхронізм користувальницьких сигнаржання множини відповідних «субпакетів» для лів і гібридний ARQ. Наприклад, CDMA2000 напередачі в базову станцію 104. Якщо базова станвмисно рівномірно за часом розширює спектр ція 104 приймає сигнал з високим відношенням кадрів користувальницьких даних, щоб запобігти сигнал-шум, то перший субпакет може містити надмірній затримці в мережі зворотного зв'язку. достатньо інформації для базової станції 104, щоб EV-DO RevA, EV-DV Rel D та EUL WCDMA також декодувати і одержати вихідний пакет даних. Навикористовують гібридний ARQ, який вводить приклад, пакет даних з джерела 200 даних може більш ніж одну можливу довжину даних. бути повторений і перетворений в чотири субпакеБагатокористувальницьке виявлення є основти. Термінал 106 користувача посилає перший ною категорією алгоритмів, під яку підпадає ЗПТ, і субпакет в базову станцію 104. Базова станція 104 стосується будь-якого алгоритму, який намагаєтьможе мати відносно низьку імовірність правильнося поліпшити продуктивність шляхом надання мого декодування і одержання вихідного пакету дажливості взаємодії виявлення двох різних користуних з першого прийнятого субпакету. Але коли вальницьких сигналів. Спосіб ЗПТ також може базова станція 104 приймає другий, третій і четвевключати в себе гібрид поетапного заглушення ртий субпакети і комбінує інформацію, одержану з перешкод (який також називається послідовним кожного прийнятого субпакету, імовірність декодузаглушенням перешкод) і паралельного заглушенвання і одержання вихідного пакету даних збільня перешкод. «Послідовне заглушення перешкод» шується. Як тільки базова станція 104 правильно стосується будь-якого алгоритму, який послідовно декодує вихідний пакет (наприклад, використовудекодує сигнали користувача і використовує дані ючи циклічний контроль надмірності (CRC) або раніше декодованих користувальницьких сигналів, інший спосіб виявлення помилки), базова станція щоб поліпшити продуктивність. «Паралельне за104 передає сигнал підтвердження прийому (ACK) глушення перешкод» відноситься, загалом, до в термінал 106 користувача, щоб зупинити переодночасного декодування користувальницьких дачу субпакетів. Термінал 106 користувача може сигналів та одночасного віднімання декодованих потім послати перший субпакет нового пакету. користувальницьких сигналів. Зворотна лінія зв'язку DO-RevA використовує ЗПТ може відрізнятися від заглушення перешH-ARQ (Фіг.7), де кожний пакет з 16 слотів розбикод пілот-сигналу (ЗПП). Одна з відмінностей між вається на 4 субпакети і передається в структурі, ЗПТ та ЗПП полягає в тому, що переданий пілотщо чергується, з переміжуванням з 8 слотами між сигнал заздалегідь відомий приймачу. Отже, ЗПП субпакетами одного і того самого переміжування. може відняти внесок пілот-сигналу в прийнятий Крім того, різні користувачі/термінали 106 доступу сигнал, використовуючи тільки оцінки каналу. Друможуть розпочати передачу на різних межах слога основна відмінність полягає в тому, що передатів, і, отже, субпакети з 4 слотів різних користувавач і приймач щільно взаємодіють в каналі трафіка чів поступають в BTS асинхронно. Ефекти асинхза допомогою механізму H-ARQ. Передана посліронізму та ефективна конструкція приймачів з довність даних залишається невідомою приймачу заглушенням перешкод для H-ARQ та CDMA опидоти, доки користувальницький сигнал не буде сані нижче. успішно декодований. Виграші від заглушення перешкод залежать Аналогічно, бажано видалити службові канали від порядку, згідно з яким сигнали видаляються з з вхідного ОЗП згідно із способом, який називаєтьвхідного ОЗП 312. Тут розкриті способи, що віднося заглушенням перешкод службових сигналів сяться до декодування (і віднімання, якщо CRC (ЗПС). Службові канали не можуть бути видалені проходить успішно) користувальницьких сигналів доти, доки BTS 104 не розпізнає передані службові на основі відношень сигналу трафіка до пілотдані, і це визначається шляхом декодування і посигналу (ТкП), ефективного SINR або імовірності тім повторного формування службових повідомдекодування. Тут розкриті різні підходи для виколень. нання повторної спроби демодуляції і декодування Послідовне заглушення перешкод визначає користувачів після видалення інших користувачів з клас способів. Ланцюгове правило взаємної інфовхідного ОЗП 312. Заглушення перешкод у вхіднормації показує, що при ідеальних умовах послідому ОЗП 312 BTS може бути ефективно реалізовавне заглушення перешкод може забезпечити проне з урахуванням асинхронних систем CDMA, тапускну здатність каналу множинного доступу. ких як EV-DO RevA, де користувачі передають Головною умовою для цього є те, щоб всі користупілот-сигнали, сигнали керування і сигнали трафівальницькі сигнали були в синхронізмі по кадрах, і ка. використовуючи гібридний ARQ. Це розкриття щоб канал кожного користувальницького сигналу міг бути оцінений з нехтувано малою помилкою. 13 90877 14 Фіг.5 ілюструє загальний приклад розподілу 2 та 3). Загалом, цей підхід зменшує перешкоди в потужності трьох користувальницьких сигналів два рази. Половина перешкод була видалена за (користувача 1, користувача 2 та користувача 3), допомогою ЗПТ до декодування кадру 1 користуде користувачі передають кадри синхронно (кадри вача 1. від всіх користувачів приймаються одночасно), і У ще одному варіанті здійснення за Фіг.6 коривсі користувачі передають на однаковій швидкості стувачі можуть відноситися до груп користувачів, передачі даних. Кожному користувачеві подається наприклад, користувальницької групи 1, користукоманда використовувати визначену потужність вальницької групи 2, користувальницької групи 3. передачі, наприклад, користувач 3 передає на Користю, що забезпечується асинхронізмом і потужності, яка по суті дорівнює шуму; користувач заглушенням перешкод, є відносна симетрія між 2 передає на потужності, яка по суті дорівнює сумі користувальницькими сигналами в термінах рівнів потужності користувача 3 і шуму; і користувач 1 потужності і статистик помилок, якщо для них бапередає на потужності, яка по суті дорівнює сумі жані схожі швидкості передачі даних. У звичайнопотужності користувача 2, потужності користувача му послідовному заглушенні перешкод з рівними 3 та шуму. швидкостями передачі даних користувачів останПриймач обробляє сигнали від користувачів в ній користувальницький сигнал приймається з дупорядку зменшення потужності передачі. Починаже низькою потужністю і є достатньо залежним від ючи з k=1 (користувача 1 з найбільш високою поуспішного декодування попередніх користувальтужністю), приймач намагається декодувати для ницьких сигналів. користувача 1. Якщо декодування проходить успіАсинхронізм, гібридний ARQ ι переміжування, шно, то внесок користувача 1 в прийнятий сигнал наприклад, ΕV- DO RevA формується і віднімається на основі оцінки його Фіг.7 ілюструє структуру з переміжуванням каналу. Це можна назвати послідовним заглушен(наприклад, в 1xEV-DO RevA), що використовуєтьням перешкод при синхронізмі по кадрах. Приймач ся для пакетів даних зворотної лінії зв'язку і каналу продовжує обробку доти, доки спроба декодуванARQ прямої лінії зв'язку. Кожна структура з переня не буде виконана для всіх користувачів. Кожний міжуванням (інтерлейс: інтерлейс 1, інтерлейс 2, користувальницький сигнал має однакове SINR інтерлейс 3) містить набір зміщених за часом сегпісля послідовного заглушення перешкод раніше ментів. У цьому прикладі кожний сегмент має довдекодованих користувальницьких сигналів. жину чотирьох слотів часу. Протягом кожного сегНа жаль, цей підхід може бути дуже чутливий мента термінал користувача може передати в до помилок декодування. Якщо один користувальбазову станцію субпакет. Присутні три інтерлейси, ницький сигнал з великою потужністю передачі, і кожний сегмент має довжину чотирьох слотів такою як сигнал користувача 1, не декодується часу. Так, між кінцем субпакету заданого інтерлейправильно, то відношення сигналу до суми перешса і початком наступного субпакету того самого код та шуму (SINR) всіх подальших користувачів, інтерлейса присутні вісім слотів часу. Це надає може сильно погіршитися. Це може перешкодити достатньо часу приймачу, щоб декодувати субпадекодуванню всіх користувальницьких сигналів кет і передати підтвердження (ACK) або непідтвепісля цього моменту. Ще одним недоліком даного рдження (NACK) прийому в передавач. підходу є те, що він вимагає, щоб користувальниГібридний ARQ використовує перевагу харакцькі сигнали мали конкретну відносну потужність в теру каналів, що змінюється за часом із завмиранприймачі, що складно забезпечити в каналах із ням. Якщо стан каналу хороший для перших 1, 2 завмиранням. або 3 субпакетів, то кадр даних може бути декодоАсинхронізм кадрів і заглушення перешкод, ваний, використовуючи тільки ці субпакети, і наприклад CDMA2000 приймач передає в передавач ACK. ACK подає Припустимо, що зміщення кадрів користувачів команду передавачу припинити передачу субпакенавмисно зсуваються відносно один одного. Ця ту(ів), що залишається, і, замість цього, розпочати операція асинхронізму кадрів має ряд переваг для передачу нового пакету, якщо це бажано. системи в цілому. Наприклад, потужність обробки і Архітектура приймача для заглушення перешширина смуги мережі в приймачі в цьому випадку код буде мати більш рівномірний профіль використанПри ЗПТ дані декодованих користувальницьня за часом. На відміну від цього синхронізм кадких сигналів відновлюються і віднімаються (Фіг.4) рів для користувачів вимагає сплеску потужності так, щоб BTS 104 могла видалити перешкоди, які обробки і ресурсів мережі в кінці кожної межі кадспричиняються даними декодованих користувальру, оскільки всі користувачі завершують пакет одницьких сигналів іншим користувальницьким сигночасно. При асинхронізмі кадрів BTS 104 може в налам. Приймач ЗПТ може бути обладнаний двопершочерговому порядку декодувати сигнал корима кільцевими пам'ятями: вхідним ОЗП 312 та стувача з найбільш раннім часом прибуття, а не вихідним ОЗП 316. сигнал користувача з найбільшою потужністю. Вхідний ОЗП 312 зберігає прийняті вибірки Фіг.6 ілюструє приклад рівномірного розподілу (наприклад, з двократною швидкістю елементарз часовим зміщенням для ЗПТ з асинхронізмом них сигналів) і є загальним для всіх користувачів. кадрів для користувачів з рівною потужністю переПриймач без функції ЗПТ використав би вхідний дачі. Фіг.6 зображає надання моменту часу безпоОЗП тільки з 1-2 слотів (щоб враховувати затримсередньо до початку декодування кадру 1 кориски в процесі демодуляції), оскільки будь-яке віднітувача 1. Оскільки кадр 0 вже був декодований і мання перешкод трафіка або службових сигналів відмінений для всіх користувачів, то його внесок в не має місця. У приймачі ЗПТ для системи з Hперешкоду показаний заштрихованим (користувачі ARQ вхідний ОЗП може охоплювати множину сло 15 90877 16 тів, наприклад, 40 слотів, і він може оновлюватися послідовному заглушенні перешкод блок 902 виза допомогою ЗПТ шляхом віднімання перешкод бору затримки може бути пропущений. У блоці 903 декодованих користувальницьких сигналів. У ще BTS 104 вибирає одного користувача (або групу одній конфігурації вхідний ОЗП 312 може мати користувачів) з тих користувачів, які завершують довжину, яка охоплює менше цілого пакету, таку субпакет в поточному слоті. як довжина, яка охоплює період часу з початку У блоці 904 демодулятор 304 демодулює висубпакету пакету до кінця наступного субпакету бірки вибраних субпакетів користувача для деяких цього пакету. або всіх сегментів часу, збережених у вхідному Вихідний ОЗП 316 зберігає демодульовані сиОЗП 312, згідно з користувальницькою послідовнімволи прийнятих бітів, як згенеровані за допомостю розширення спектра і скремблювання, а також гою RAKE-приймача 314 демодулятора. Для кожрозміром його комбінації. У блоці 906 декодер 308 ного користувальницького сигналу може бути намагається декодувати пакет користувача, викоокремий вихідний ОЗП. оскільки демодульовані ристовуючи раніше демодульовані символи, збесимволи виходять шляхом стиснення спектра за режені у вихідному ОЗП 316, і демодульовані видопомогою специфічної для користувача послідобірки вхідного ОЗП. вності ПШ і комбінування по відводах RAKEУ блоці 910 декодер 308 або інший вузол може приймача. Як приймач ЗПТ, так і приймач без ЗПТ визначити, чи був пакет користувача(ів) успішно можуть використовувати вихідний ОЗП 316. Вихіддекодований, тобто виконується контроль поминий ОЗП 316 в ЗПТ використовується, щоб зберілок, такий як використання коду циклічної надміргати демодульовані символи попередніх субпакеності (CRC). тів, які більше не зберігаються у вхідному ОЗП Якщо не вдається декодувати пакет користу312, коли вхідний ОЗП 312 не охоплює всі субпавача, то в блоці 918 в термінал 106 доступу зворокети. Вихідний ОЗП 315 може оновлюватися, або тно посилається NAK. Якщо пакет користувача коли має місце спроба декодування, або коли слот успішно декодується, то в блоці 908 в термінал виходить з вхідного ОЗП 312. 106 доступу висилається ACK, і в блоках 912-914 Способи для вибору довжини вхідного ОЗП виконується заглушення перешкод (ЗП). У блоці Розмір вихідного ОЗП 316 і вхідного ОЗП 312 912 регенерується сигнал користувача згідно з може бути вибраний згідно з різними компромісадекодованим сигналом, імпульсною характеристими між необхідною потужністю обробки, шириною кою каналу і фільтрами передачі/прийому. У блоці смуги передачі від пам'ятей до процесорів, затри914 внесок користувача віднімається з вхідного мками і продуктивністю системи. Загалом, при ОЗП 312, таким чином зменшуючи його перешкоди використанні більш короткого вхідного ОЗП 312 користувальницьким сигналам, які ще не були депереваги ЗПТ будуть обмежені, оскільки найстарікодовані. ші субпакети не будуть оновлюватися. З іншого Як при невдачі декодування, так і при успішбоку, короткий вхідний ОЗП 312 призводить до ному декодуванні в блоці 916 приймач переходить меншої кількості операцій демодуляції, віднімання до наступного користувальницького сигналу, який і до меншої ширини смуги. необхідно декодувати. Коли спроба декодування При переміжуванні згідно з RevA пакет з 16 була виконана для всіх користувачів, новий слот слотів (чотири субпакети. де кожний субапакет вводиться у вхідний ОЗП 312, і весь процес повтопередається в 4 слотах) буде охоплювати 40 слорюється на наступному слоті. Вибірки можуть затів. Отже, вхідний ОЗП з 40 слотів може бути виписуватися у вхідний ОЗП 312 в реальному часі, користаний, щоб забезпечити видалення користутобто вибірки chipx2 (х2 елементарного сигналу) вальницького сигналу з всіх задіяних слотів. можуть записуватися в кожній 1/2 елементарного Фіг.8 ілюструє вхідний ОЗП 312 з 40 слотів, сигналу. який охоплює цілий пакет з 16 слотів для EV-DO Фіг.9В ілюструє пристрій, який містить засоби RevA. Коли приймається новий субпакет, для цьо930-946 для здійснення способу за Фіг.9А. Засоби го пакету робиться спроба декодування з викорис930-946 за Фіг.9В можуть бути реалізовані за дотанням всіх доступних субпакетів, збережених у помогою програмного забезпечення, апаратного вхідному ОЗП 312. Якщо декодування виконується забезпечення або комбінації програмного забезуспішно, то внесок цього пакету видаляється з печення та апаратного забезпечення. вхідного ОЗП 312 шляхом відновлення і відніманСпособи для вибору порядку декодування ня внеску всіх компонентних субпакетів (1, 2, 3 або У блоці 903 вказується, що ЗПТ може застосо4). Для DO-RevA довжини вхідного ОЗП дорівнювуватися або послідовно до кожного користувальють 4, 16, 28 або 40 слотам, будуть охоплювати 1, ницького сигналу. або паралельно до груп корис2, 3 або 4 субпакети, відповідно. Довжина вхідного тувальницьких сигналів. При збільшенні груп ОЗП, реалізованого в приймачі, може залежати від складність реалізації способу може зменшитися, факторів складності, необхідності підтримувати але і переваги ЗПТ можуть зменшитися, якщо для різні часи надходження користувальницьких сигЗПТ не виконуються ітерації, як описано нижче. налів і здатності повторного виконання демодуляКритерії, згідно з якими користувальницькі сигції і декодування користувальницьких сигналів на нали групуються і/або упорядковуються, можуть попередніх зсувах кадру. варіювати згідно із швидкістю зміни каналу, типу Фіг.9А ілюструє загальний спосіб ЗПТ для притрафіка і доступної потужності обробки. Хороші кладу послідовного заглушення перешкод без запорядки декодування можуть включати в себе тримки декодування. Інші удосконалення описані спочатку декодування користувальницьких сигнанижче. Процес починається в блоці 900 початку і лів, видалення яких найбільш корисно та імовірпереходить до блоку 902 вибору затримки. При ність декодування яких найбільш висока. Критерії 17 90877 18 для досягнення найбільших посилень від ЗПТ моглушення перешкод. При простому ітеративному жуть включати в себе: декодуванні в поточному слоті в блоці 902 вибору A. Розмір корисного навантаження і відношензатримки просто буде вибиратися один і той самий ня трафіка до пілот-сигналу (ТкП): BTS 104 може слот (тобто затримка) багато разів. групувати або упорядковувати сигнали користуваC. Зворотне декодування: Приймач демодуча згідно з розміром корисного навантаження, і лює субпакети і намагається декодувати пакет на декодувати їх по порядку починаючи з користуваоснові демодулювання всіх доступних субпакетів. льницького сигналу з найбільшою потужністю пеякі відповідають цьому пакету, у вхідному ОЗП. редачі, тобто від найбільшого ТкП до найменшого Після спроби декодувати пакети з субпакетом, ТкП. Декодування і видалення користувальницьких який завершується в поточному слоті часу (тобто сигналів з великим ТкП з вхідного ОЗП 312 має користувальницьких сигналів при поточному зсуві найбільшу користь, оскільки вони спричиняють кадру), приймач може спробувати декодувати пабільше всього перешкод для інших користувалькети, декодування яких не вдалося в попередньоницьких сигналів. му слоті (тобто сигнали користувача при попередB. SINR: BTS 104 може декодувати сигнали ньому зсуві кадру). Внаслідок часткового користувача з найбільшим SINR перед користуваперекриття між асинхронними користувальницьльницькими сигналами з меншим SINR, оскільки кими сигналами видалені перешкоди субпакетів, імовірність декодування вище для користувальниякі завершуються в поточному слоті, підвищать цьких сигналів з великим SINR. Крім того, користуімовірність декодування попередніх субпакетів. вальницькі сигнали зі схожими SINR можуть бути Процес може ітеруватися шляхом повернення на згруповані разом. У випадку каналів із завмиранбільшу кількість слотів. Максимальна затримка в ням SINR змінюється за часом по всьому пакету, і, прямому каналі передачі ACK/NAK може обмежуотже, еквівалентне SINR може бути обчислено для вати зворотне декодування. того, щоб визначити підходящий порядок. D. Пряме декодування: Після спроби декодуC. Час: BTS 104 може декодувати «більш ставання всіх пакетів з субпакетами, які завершуютьрі» пакети (тобто ті, для яких в BTS 104 прийнято ся в поточному слоті, приймач може також спробубільше субпакетів) до «більш нових» пакетів. Цей вати декодувати останні сигнали користувача вибір відображає припущення, що для заданого раніше, ніж їх повний субпакет буде записаний у відношення ТкП і мети завершення ARQ імовірвхідний ОЗП. Наприклад, приймач може спробуваність декодування пакетів збільшується при кожти декодувати сигнали користувача після прийому ному наступному субпакеті. 3 слотів з 4 слотів останнього субпакету. Способи для виконання повторної спроби деСпособи для оновлення вихідного ОЗП кодування У приймачі BTS без ЗПТ пакети декодуються Коли користувальницький сигнал правильно тільки на основі демодульованих символів, збередекодується, його внесок в перешкоду віднімаєтьжених у вихідному ОЗП, і вхідний ОЗП використося з вхідного ОЗП 312, таким чином збільшуючи вується тільки, щоб демодулювати сигнали корисможливість правильного декодування всіх користувача з найостанніших сегментів часу. При ЗПТ, тувальницьких сигналів, які спільно використовуколи приймач намагається демодулювати новий ють одні і ті самі слоти. Представляється корисним сигнал користувача, до вхідного ОЗП 312 все ж повторювати спробу декодувати сигнали користувиконується доступ. Однак, при ЗПТ вхідний ОЗП вача, декодування яких раніше було безуспішним, 312 оновлюється після правильного декодування оскільки перешкоди, яких вони зазнають, можуть користувальницького сигналу на основі відновлензначно зменшитися. У блоці 902 вибору затримки ня і віднімання внеску цього користувальницького вибирається слот (поточний або такий, що пройсигналу. Через фактори складності може бути башов), який використовується як основа для декожаним, щоб довжина буфера вхідного ОЗП була дування і заглушення перешкод. У блоці 903 вибоменшою, ніж довжина пакету (наприклад, потрібно ру користувальницьких сигналів вибираються 40 слотів, щоб охопити пакет з 16-слотів в EV-DO користувальницькі сигнали, які завершують субпаRevA). Оскільки нові слоти записуються у вхідний кет в слоті з вибраною затримкою. Вибір затримки ОЗП 312, вони перезапишуть найстаріші вибірки в може бути оснований на наступних опціях: кільцевому буфері. Отже, оскільки приймаються A. Поточне декодування вказує вибір переходу нові слоти, найстаріші слоти перезаписуються, і до наступного (майбутньою) слоту, коли була декодер 308 буде використовувати вихідний ОЗП зроблена спроба декодування всіх користувальни316 для цих старих слотів. Потрібно зазначити, що цьких сигналів, і наступний слот доступний у вхіднавіть якщо заданий субпакет знаходиться у вхідному ОЗП 312. У цьому випадку робиться спроба ному ОЗП 312. вихідний ОЗП 316 може бути викодекодування кожного користувальницького сигнаристаний, щоб зберігати останні демодульовані лу один раз на слот, що обробляється, і це відподемодулятором символи (визначені з вхідного відає послідовному заглушенню перешкод. ОЗП 312) для цього субпакету, як проміжний етап B. Ітеративне декодування робить більше одв процесі переміжування і декодування. Існують нієї спроби декодування на слот, що обробляєтьдві основні опції для оновлення вихідного ОЗП ся. Друга і подальша ітерації декодування мають 316: перевагу, що полягає у видаленні перешкод декоА. Основане на користувальницькому сигналі дованих користувальницьких сигналів на попередоновлення: Вихідний ОЗП 316 для користувальниніх ітераціях. Ітеративне декодування забезпечує цького сигналу оновлюється тільки в поєднанні з виграш, коли множина користувальницьких сигнадекодуванням, зробленим для цього користувальлів декодується паралельно без проміжного заницького сигналу. У цьому випадку оновлення ста 19 90877 20 рих слотів вхідного ОЗП може не принести користі декодуються, в той час як останні субпакети від вихідному ОЗП 316 для заданого користувальникористувачів 2 та 3 не вдається декодувати. цького сигналу, якщо цей користувальницький сигУ момент слота n+12 подальші субпакети іннал не декодований у підходящий час (тобто онотерлейса поступають із заглушенням перешкод від влені слоти вхідного ОЗП можуть вийти з вхідного декодованих (незатінених) субпакетів 2, 3 та 4 ОЗП 312 до виконання спроби декодування цього користувача 1. Протягом часу з моменту n+12 слокористувальницького сигналу). тів пакети від користувачів 2 та 3 успішно декодуВ. Основане на слоті оновлення: Для того щоб ються. повністю використати переваги ЗПТ, вихідний ОЗП Фіг.10 застосовує заглушення перешкод до 316 для всіх задіяних користувальницьких сигналів груп користувальницьких сигналів, які знаходяться може оновлюватися, коли слот виходить з вхідного на одному і тому самому зсуві кадру, але не викоОЗП 312. У цьому випадку вміст вихідного ОЗП нує послідовне заглушення перешкод всередині 316 включає в себе все віднімання перешкод, вигрупи. У класичному заглушенні перешкод групи конане на вхідному ОЗП 312. користувальницькі сигнали однієї групи не сприйСпособи для заглушення перешкод від субпамають заглушення взаємних перешкод. Отже, при кетів, які поступають через прострочений крайній збільшенні кількості користувальницьких сигналів термін надходження повідомлення підтвердження в групі складність реалізації зменшується, але має прийому (ACK) місце втрата через нестачу заглушення між корисЗагалом, додаткова обробка, що використовутувальницькими сигналами однієї і тієї самої групи ється ЗПТ, вводить в процес декодування визнадля однієї і тієї самої спроби декодування. Проте, чену затримку, що особливо важливо, коли викопри використанні H-ARQ приймач буде намагатися ристовується або ітеративна, або зворотна схема. декодувати всі сигнали користувача в групі після Ця затримка може перевищувати максимальну надходження кожного нового субпакету, забезпезатримку, з якою в передавач може бути передане чуючи користувальницьким сигналам в одній і тій ACK, щоб зупинити передачу субпакетів, що відсамій групі можливість реалізації заглушення взаносяться до того самого пакету. У цьому випадку ємних перешкод. Наприклад, коли пакет користуприймач може все ще використовувати переваги вача 1 декодується в момент n, це сприяє декодууспішного декодування, використовуючи декодовання пакетів користувачів 2 та 3 в момент n+12, вані дані, щоб відняти не тільки попередні субпащо, в свою чергу, сприяє декодуванню сигналу кети, але також ті. які будуть прийняті в найближкористувача 1 в момент n+24. Всі субпакети ранічому майбутньому через відсутність ACK. ше декодованого пакету можуть бути анульовані При ЗПТ дані декодованих користувальницьдо повторної спроби декодування для інших кориких сигналів відновлюються і віднімаються так, стувачів, коли поступають їх наступні субпакети. щоб базова станція 104 могла видалити перешкоКлючовим пунктом є те, що, незважаючи на те, що ди, які вона створює субпакетам інших користувавизначені користувачі можуть завжди бути в одній і льницьких сигналів. При використанні Н-ARQ. коли тій самій групі, їх субпакетам забезпечується поприймається новий субпакет, виконується спроба силення заглушення перешкод, коли декодуються декодування для вихідного пакету. Якщо декодуінші члени групи. вання виконується успішно, то для H-ARQ з ЗПТ Спільне заглушення перешкод пілот-каналу, внесок цього пакету може бути видалений з прислужбового каналу і каналу трафіка йнятих вибірок шляхом відновлення і віднімання Задача, що розглядається в цьому розділі, складових субпакетів. Залежно від міркувань стосується поліпшення системної пропускної здатскладності, представляється можливим заглушити ності зворотної лінії зв'язку CDMA шляхом ефекперешкоди від 1, 2, 3 або 4 субпакетів шляхом тивного оцінювання і заглушення багатокористузбереження більшої історії вибірок. Загалом, ЗП вальницьких перешкод в приймачі базової станції. може застосовуватися або послідовно до кожного Загалом, користувальницький сигнал зворотної користувальницького сигналу, або до груп корислінії зв'язку складається з пілот-каналу, службовотувальницьких сигналів. го каналу і каналу трафіка. Даний розділ описує Фіг.10 ілюструє буфер 312 вибірок приймача в схему спільного заглушення перешкод пілоттрьох моментах часу: момент слота n, момент сигналу, службового сигналу і сигналу графіка для n+12 слотів та момент n+24 слотів. Для ілюстративсіх користувачів. вних цілей на Фіг.10 показаний один інтерлейс з Описані два аспекти. По-перше, представлене субпакетами з трьох користувальницьких сигналів, заглушення перешкод службового сигналу (ЗПС). які знаходяться на однаковому зсуві кадру, щоб У зворотній лінії зв'язку службові сигнали від кожвиділити операцію заглушення перешкод з H-ARQ. ного користувача діють як перешкоди сигналам Буфер 312 вибірок приймача за Фіг.10 охоплює всі всіх інших користувачів. Для кожного користувача 4 субпакети (що у випадку EV-DO RevA може бути агреговані перешкоди через службові сигнали всіх досягнуто за допомогою буфера з 40 слотів, оскіінших користувачів можуть представляти великий льки між кожним субпакетом з 4 слотів присутні 8 відсоток від загальних перешкод, що зазнаються слотів). Недекодовані субпакети показані затінецим користувачем. Видалення цих агрегованих ними. Декодовані субпакети показані незатіненими перешкод службових сигналів може, понад це, в буфері з 40 слотів, і вони анульовані. Кожний поліпшити продуктивність системи (наприклад, момент часу відповідає надходженню на інтерлейс для системи CDMA 2000 1xEV-DO RevA) і збільще одного субпакету. У момент слота n чотири шити пропускну здатність зворотної лінії зв'язку збережених субпакету користувачі 1 правильно понад продуктивність і пропускну здатність, що досягається за допомогою ЗПП та ЗПТ. 21 90877 22 По-друге, за допомогою співвідношень між сизв'язку, включає в себе канал індикатора зворотної стемною продуктивністю і конструкцією апаратного швидкості (RRI) і канал допоміжного пілот-каналу забезпечення демонструються важливі взаємодії (що використовується, коли розмір корисного наміж ЗПП, ЗПС та ЗПТ. Описано декілька схем найвантаження становить 3072 біти або більше); більш оптимального поєднання всіх трьох процеінший тип призначений для полегшення функдур заглушення перешкод. Деякі можуть забезпеціонування прямої лінії зв'язку, і він включає в себе чувати більш високу ефективність, тоді як інші канал керування швидкістю передачі даних (DRC), можуть надати переваги з точки зору простоти канал керування джерела даних (DSC) і канал підреалізації. Наприклад, одна з описаних схем витвердження прийому (ACK). Як показано на Фіг.11, даляє всі пілот-сигнали до декодування будь-яких канали ACK та DSC мультиплексовані за часом на службових каналів і каналів трафіка, потім декодує основі слота. Канал ACK передається тільки при і видаляє службові канали користувача і канали підтвердженні прийому пакет), переданого тому трафіка послідовним чином. самому користувачеві по прямій лінії зв'язку. Цей розділ оснований на системах CDMA2000 Серед службових каналів дані допоміжного пі1х EV-DO RevA і, загалом, застосовний до інших лот-каналу апріорі відомі в приймачі. Отже, аналосистем CDMA, таких як W-CDMA, CDMA2000 1х та гічно первинному пілоту-каналу для цього каналу CDMA2000 1x EV-DV. немає необхідності в демодуляції і декодуванні, і Спосіб для заглушення перешкод службових допоміжний пілот-канал може бути відновлений на каналів основі відомостей про канал. Відновлений допоміФіг.11 ілюструє структуру службових каналів жний пілот-сигнал може характеризуватися розріззворотної лінії зв'язку для таких систем, наприненням, що визначається двократною швидкістю клад, як система EV-DO RevA. Існує два типи слуелементарних сигналів, і може бути представлежбових каналів: один тип призначений для сприний таким чином (для одного сегмента): яння демодуляції/декодуванню зворотної лінії M p f 2n cf n M f w f ,aux n Gaux w f ,aux n Gaux hf 8 f ,n 0,...,511 M p f 2n 1 f cf n M Рівняння (І) Відновлені допоміжні пілотсигнали дe n відповідає швидкості вибірки Chipx1, f номер відводу, cf - послідовність ПШ. wf,aux - код Уолша. призначений каналу допоміжного пілотсигналу, Gaux - відносне посилення цього каналу відносно первинного пілот-сигналу. hf - оцінка коефіцієнта каналу (або характеристики каналу), яка приблизно є постійною в одному сегменті, - функція фільтрації або згортка імпульсу передачі і фільтра нижніх частот приймача з розрізненням chipx8 (приймається, що значенням не можна нехтувати в діапазоні [-МТс. MTc]), f - часове зміщення chipx8 цього відводу при f= fmod4та f=[ f/4]. Друга група службових каналів, яка включає в себе канали DRC, DSC та RRI, кодується за допо hf 8 4 f ,n 0,...,511 могою або бі-ортогональних кодів, або симплексних кодів. На стороні приймача для кожного каналу демодульовані вихідні сигнали спочатку порівнюються з пороговим значенням. Якщо вихідний сигнал нижче порогового значення, то декларується стирання, і ніякої спроби відновлення для цього сигналу не робиться. В іншому випадку вони декодуються за допомогою детектора максимальної правдоподібності, основаного на символах, який може знаходитися в декодері 308 за Фіг.4. Декодовані вихідні біти використовуються для відновлення відповідного каналу, як показано на Фіг.4. Відновлені сигнали для цих каналів мають вигляд: M of 2n cf n f w f ,o n do Go hf 8 ,n f 0,...,511 M M o f 2n f 1 cf n w f ,o n do Go hf 8 4 f ,n 0,...,511 M Рівняння (2) Відновлені службові (DRS, DSC та RRI) сигнали У порівнянні з рівнянням (1) тут присутній один новий член d0, який являє собою дані службового каналу, wf,0 - функція Уолша, Gaux представляє посилення службового каналу відносно первинного пілот-сигналу. Службовий канал, що залишається, - це 1бітний канал ACK. Він може бути модульований з використанням BPSK, може бути некодованим і повторюватися через половину слота. Приймач може демодулювати сигнал і приймати жорстке рішення для даних каналу ACK. Модель сигналу, що відновлюється, може бути такою самою як в рівнянні 2. 23 90877 24 Ще один підхід до відновлення сигналу каналу логарифмічне відношення правдоподібності у виACK передбачає, що демодульований і накопичезначається таким чином: ний сигнал ACK після нормалізації може бути представлений як: Pr x 1/ y 2 L ln y 2 Pr x 1/ y у=x+z, де x являє собою переданий сигнал, і z - масштабована шумова складова з дисперсією 2. Тоді ˆ x Pr x 1 1 Pr x 1 1 де функція tanh може бути зведена в таблицю. Відновлений сигнал ACK дуже схожий з рівнянням (2), за винятком заміни члена d0 членом х. Загалом, підхід м'якої оцінки і заглушення повинен призвести до поліпшеної ефективності заглушення, оскільки приймачу невідомі дані напевно, і цей спосіб вносить певний рівень упевненості. Цей підхід, загалом, може бути поширений на службові канали, згадані вище. Однак, складність детектора максимальної апостеріорної імовірності для одержання логарифмічного відношення правдоподібності для кожного біта збільшується експонентно при збільшенні кількості бітів інформації в одному кодовому символі. Один з ефективних способів відновлення службового каналу полягає в тому, що один відвід може масштабувати декодований службовий сигнал на величину його відносного посилення, виконати його покриття кодом Уолша і підсумовувати їх, далі розширити спектр за допомогою однієї ПШ послідовності і все разом відфільтрувати канально масштабованим фільтром h . Цей спосіб може призвести до економії як з точки зору складності обчислення, так і з точки зору ширини смуги пам'яті для мети віднімання. c f df hf f стає c f df hf f Спільне ЗПП, ЗПС та ЗПТ Спільне ЗПП, ЗПС та ЗПТ може виконуватися для підвищення ефективності і збільшення пропускної здатності системи. Різні черговості декодування і заглушення згідно з схемами ЗПП, ЗПС та ЗПТ можуть обумовити різну ефективність системи і різний вплив на складність конструкції апаратного забезпечення. Спочатку ЗПП, потім ЗПС та ЗПТ разом (перша схема) Фіг.12А ілюструє спосіб, згідно з яким спочатку виконується ЗПП, потім разом виконуються ЗПС та ЗПТ. Після початку в блоці 1200 приймач одержує оцінку каналу для всіх користувальницьких сигналів і виконує керування потужністю в блоці 1202. Оскільки дані пілот-сигналу для всіх користувальницьких сигналів відомі в BTS, то після того як їх канали будуть оцінені, вони можуть бути відняті в блоці 1204 при ЗПП. Отже, канали трафіка і визначені службові канали сприймають менше перешкод, і вони мають можливість одержання вигоди від попереднього заглушення пілот-сигналу. Таким чином, для відновлення м'яка оцінка переданого біта може бути представлена як: exp L exp L 1 1 tanh L tanh 2 y , 2 У блоці 1206 вибирається група G недекодованих користувальницьких сигналів, наприклад, пакети або субпакети яких завершуються на межі поточного слота. У блоках 1208-1210 виконується демодуляція і декодування службового каналу/каналу трафіка. У блоці 1212 тільки успішно декодовані дані каналу відновлюються і віднімаються з вхідного ОЗП 312, що спільно використовується всіма користувальницькими сигналами. У блоці 1214 виконується перевірка, чи є ще користувальницькі сигнали, які необхідно декодувати. У блоці 1216 процес завершується. Декодування/відновлення/заглушення може виконуватися послідовним чином від одного користувальницького сигналу в групі до наступного користувальницького сигналу в групі, що можна назвати послідовним заглушенням перешкод. У цьому підході вхідні до однієї і тієї самої групи користувальницькі сигнали з пізньою чергою декодування одержують вигоду із заглушення користувальницьких сигналів з ранньою чергою декодування. Спрощений підхід полягає в тому, щоб спочатку декодувати всі сигнали користувача однієї групи і потім відразу відняти всі їх внески в перешкоди. Другий підхід або схема (яка описана нижче) надає можливість як меншої ширини смуги пам'яті, так і більш ефективної конвеєрної архітектури. В обох випадках пакети користувача, які не завершуються на одній і тій самій межі слота, а перекриваються з цією групою пакетів, одержують вигоду з цього заглушення. Це заглушення може бути причиною більшої частини посилення заглушення в асинхронній системі CDMA. Фіг.12В ілюструє пристрій, який містить засоби 1230-1244 для здійснення способу за Фіг.12А. Засоби 1230-1244 за Фіг.12В можуть бути реалізовані за допомогою програмного забезпечення, апаратного забезпечення або комбінації програмного забезпечення та апаратного забезпечення. Фіг.13А ілюструє варіант способу за Фіг.12А. На основі первинної оцінки каналу, виконаної в блоці 1202, в блоках 1204-1210 видаляється сигнал. У блоці 1300 одержується основана на даних оцінка каналу або уточнена оцінка каналу. Основана на даних оцінка каналу може надати більш хорошу оцінку каналу, як описано нижче. У блоці 1302 виконується залишкове ЗПП, тобто видаляється уточнена оцінка сигналу на основі уточнення оцінки каналу в блоці 1300. Наприклад, припустимо, щоб виконання операцій в блоках 1204-1210 призвело до видалення вихідної оцінки сигналу (наприклад, пілот-сигналу) 25 90877 26 P1[n] з прийнятих вибірок. Тоді, на основі більш тю, внаслідок заглушення перешкод раніше декохорошої оцінки каналу, одержаної в блоці 1300, дованих пакетів, які перекриваються з пакетами згідно із способом формується уточнена оцінка трафіка, які треба ще декодувати. Отже, якість сигналу Р2[n]. Тоді спосіб може видалити інкремеоцінки каналу поліпшується, що вигідно і для дентну різницю Р2[n]-Р1[n] з позицій вибірок в ОЗП кодування каналу трафіка, і для ефективності за312. глушення. Ця нова оцінка каналу використовуєтьФіг.13В ілюструє пристрій, який містить засоби ся для декодування каналу трафіка (блок 1410), а 1230-1244, 1310, 1312 для здійснення способу за також декодування визначених службових каналів Фіг.13А. Засоби 1230-1244, 1310, 1312 за Фіг.13В (блок 1408) (наприклад, каналу RRI в системі EVможуть бути реалізовані за допомогою програмноDO). Після завершення процесу декодування для го забезпечення, апаратного забезпечення або одного користувальницького сигналу в блоці 1412, комбінації програмного забезпечення та апаратнозгідно із способом, внесок перешкод цього корисго забезпечення. тувальницького сигналу віднімається з вхідного Спочатку ЗПП, потім ЗПС і потім ЗПТ (друга ОЗП 312. який включає в себе пілот-канал і будьсхема) які декодовані службові канали/канали трафіка. Ця друга схема аналогічна до описаної вище У блоці 1414 виконується перевірка, чи є ще схеми за Фіг.12А за винятком того, що службові користувальницькі сигнали, які необхідно декодуканалу однієї і тієї самої групи користувачів демовати. У блоці 1416 процес завершується. дулюються і декодуються до демодуляції і декодуФіг.14В ілюструє пристрій, який містить засоби вання будь-яких каналів трафіка. Це схема підхо1420-1436 для здійснення способу за Фіг.14А. Задить для систем без переміжування, оскільки в соби 1420-1436 за Фіг.14В можуть бути реалізовані цьому випадку не задається жорсткого крайнього за допомогою програмного забезпечення, апараттерміну передачі ACK. Для системи з переміжуного забезпечення або комбінації програмного ванням, наприклад, як система DO RevA, оскільки забезпечення та апаратного забезпечення. сигнали ACK/NAK відповідають субпакетам каналу Фіг.15А ілюструє варіант способу за Фіг.14А. У трафіка, допустима затримка декодування для блоці 1500 одержуються основані на даних оцінки субпакетів каналу трафіка звичайно обмежена каналу. У блоці 1502 виконується вибіркове залидекількома слотами (1 слот=1,67мс). Отже, якщо шкове ЗПП. як і на Фіг.13А. визначені службові канали розширяються більше, Фіг.15В ілюструє пристрій, який містить засоби ніж цей час, то дана схема може стати такою, що 1420-1436, 1510, 1512 для здійснення способу за не реалізовується. Зокрема, у випадку системи DO Фіг.15А. Засоби 1420-1436, 1510, 1512, показані на RevA допоміжний пілот-канал і канал ACK мають Фіг.15В, можуть бути реалізовані за допомогою формат з короткою тривалістю і можуть бути відпрограмного забезпечення, апаратного забезпеняті до ЗПТ. чення або комбінації програмного забезпечення та Спільне заглушення пілот-каналу/службового апаратного забезпечення. каналу/каналу трафіка (третя схема) Співвідношення між: першою та третьою схеФіг.14А ілюструє спосіб, згідно з яким виконумами ється спільне ЗПП, ЗПС та ЗПТ. Після початку з Може здатися, що перша схема буде мати блоці 1400 приймач одержує оцінку каналу для більш високу ефективність в порівнянні з третьою всіх користувальницьких сигналів і виконує керусхемою, оскільки пілот-сигнали відомі в BTS, і вання потужністю в блоці 1402. У блоці 1404 вибипредставляється логічним заглушити їх в першу рається група G недекодованих користувальницьчергу. Якщо припустити, що обидві схеми мають ких сигналів. У блоці 1406 виходячи з пілотоднакову якість заглушення, то перша схема буде сигналів повторно оцінюється канал. У блоках мати перевагу в порівнянні з третьою схемою при 1408-1410 виконується спроба демодуляції і дековсіх швидкостях передачі даних. Однак, оскільки дування службового/трафіка каналу. У блоці 1412 оцінка пілот-сигналу схильна до більших перешвиконується ЗПП для всіх користувальницьких код, ніж демодуляція даних трафіка, то для першої сигналів і ЗПС і ЗПТ тільки для користувальницьсхеми оцінені коефіцієнти, що використовуються ких сигналів з успішно декодованими даними кадля відновлення (і для пілот-сигналу і для службоналу. вого/трафіка сигналу), можуть бути більш зашумНа відміну від описаної вище першої схеми леними. Проте, оскільки оцінка пілот-сигналу ви(Фіг.12А), після виконання оцінки каналу для всіх конується повторно безпосередньо перед користувальницьких сигналів (блок 1402) пілотдемодуляцією/декодуванням даних трафіка, то канали відразу не віднімаються з вхідного ОЗП для третьої схеми рівень перешкод, що сприйма312, і оцінка каналу використовується для керується цією уточненою оцінкою каналу, є таким савання потужністю як при схемі без ЗП. Далі, для мим, що і той, що сприймається демодуляцією групи користувальницьких сигналів, які завершуданих трафіка. Отже, в середньому якість заглуються на межі одного і того самого пакешення третьої схеми може бути кращою, ніж у ту/субпакету, спосіб виконує послідовне декодупершої схеми. вання (блоки 1408 і а 1410) в заданому порядку. З точки зору конструкції апаратного забезпеДля користувальницького сигналу, до якого чення третя схема має невелику перевагу згідно із була застосована спроба декодування, спосіб споспособом можна підсумовувати дані пілот-каналу і чатку повторно оцінює канал, виходячи з пілотдекодовані дані службового каналу і каналу трафісигналу (блок 1402). Пілот-сигнал зазнає менше ка і заглушувати їх разом, отже, цей підхід еконоперешкод в порівнянні з часом (блок 1402), коли мить ширину смуги пам'яті. З іншого боку, повторвін був демодульований для керування потужнісна оцінка пілот-сигналу може бути виконана або 27 90877 28 разом з демодуляцією службового каналу, або з Як описано вище відносно Фіг.4, один з пракдемодуляцією каналу трафіка (відносно зчитувантичних способів реалізації заглушення перешкод в ня вибірок з пам'яті), і. отже, відсутнє будь-яке приймачі CDMA являє собою відновлення внеску збільшення вимог до ширини смуги пам'яті. різних переданих потоків chipxl у вибірці вхідного Якщо припустити, що якість заглушення перОЗП (наприклад, chipx2). Цей процес включає в шої схеми становить 80% або 90% від того, що себе визначення переданих потоків елементарних забезпечується третьою схемою, то існують співсигналів та оцінки загального каналу між елеменвідношення між швидкістю передачі даних на сигтарними сигналами передавача і вибірками прийнал користувача і посиленням на кількість корисмача. Оскільки оцінки каналу, одержані з відводів тувальницьких сигналів. Загалом, найбільш RAKE-приймача, представляють сам багатопропереважною є перша схема, якщо всі користуваменевий канал, то оцінка загального каналу також льницькі сигнали знаходяться в діапазоні низьких повинна враховувати наявність фільтрації передашвидкостей передачі даних, і навпаки, якщо всі вача і приймача. користувальницькі сигнали знаходяться в діапазоЦей розділ розкриває декілька способів поні високих швидкостей передачі даних. Згідно із ліпшення цієї оцінки загального каналу для заглуспособом також можна повторно оцінювати канал шення перешкод в приймачі CDMA. Ці способи з каналу трафіка після того, як декодується один можуть бути застосовні до CDMA 2000, 1xEV-DO, пакет даних. Якість заглушення повинна поліпши1xEV-DV, WCDMA. тися, оскільки канал трафіка працює на (набагато) Щоб виконати ЗПТ пакету, який декодується більш високих відношеннях сигнал-шум, в порівправильно, приймач, представлений на Фіг.4, монянні з пілот-каналом. же одержувати біти інформації з виходу декодера і Службові канали можуть бути видалені (завідновити переданий потік елементарних сигналів глушені) після того, як вони успішно демодулюшляхом повторного кодування, повторного переються, а канали трафіка можуть бути видалені міжування, повторної модуляції, повторного застопісля того, як вони успішно демодулюються і декосування посилення каналу даних і повторного родуються. Представляється можливим, що базова зширення спектра. Щоб оцінити прийняті вибірки станція зможе успішно демодулювати/декодувати для ЗПТ з оцінкою пілот-каналу, переданий потік службові канали і канали трафіка всіх терміналів елементарних сигналів буде зазнавати згортку з доступу в деякий момент часу. Якщо це (ЗПП, моделлю фільтрів передавача і приймача і оцінки ЗПС, ЗПТ) відбувається, то вхідний ОЗП буде місканалу RAKE-приймача, виходячи із стиснення тити тільки залишкові перешкоди і шум. Дані пілотспектра за допомогою ПШ послідовності пілотканалу, службового каналу і каналу трафіка мосигналу. жуть бути заглушені в різних порядках, і вони моЗамість використання оцінки пілот-каналу жуть бути заглушені для підгруп терміналів достушляхом стиснення з використанням самих відновпу. лених елементарних сигналів даних може бути Один з підходів полягає у виконанні заглушенодержана поліпшена оцінка каналу (на кожній заня перешкод з ОЗП 312 (за будь-якою комбінацією тримці відводу RAKE-приймача). Ця поліпшена ЗПП, ЗПТ та ЗПС) кожен раз для одного користуоцінка каналу не представляється корисною для вальницького сигналу. Ще один підхід полягає в демодуляції пакету, оскільки пакет вже успішно (а) накопиченні відновлених сигналів (за будьдемодульований, але вона використовується тільякою комбінацією ЗПП, ЗПТ та ЗПС) для групи ки для відновлення внеску цього пакету у вхідні користувальницьких сигналів і (б) потім виконанні вибірки. За допомогою цього методу для кожної заглушення перешкод для всієї цієї групи одночазатримки відводів RAKE-приймача (наприклад, при сно. Ці два підходи можуть застосовуватися до розрізненні chipx8), цим способом можна «стиснубудь-яких розкритих тут способів, схем і процесів. ти» прийняті вибірки (наприклад, інтерпольовані Поліпшення оцінки каналу для заглушення педо chipx8) за допомогою відновленого потоку елерешкод ментарних сигналів даних і виконати накопичення Здатність точно відновлювати прийняті вибірпротягом підходящого періоду часу. Це призведе ки може мати значний вплив на системну ефектидо поліпшеної оцінки каналу, оскільки канал трафівність приймача CDMA, який здійснює заглушення ка передається на більш високій потужності, ніж перешкод шляхом відновлення і видалення різних пілот-канал (це відношення трафіка до пілоткомпонентів прийнятих даних. У RAKE-приймачі каналу ТкП являє собою функцію швидкості перебагатопроменевий канал оцінюється шляхом стидачі даних). Використання елементарних сигналів снення за допомогою ПШ відносно послідовності даних, щоб оцінити канал для ЗПТ, може призвеспілот-сигналу і потім фільтрації (тобто накопиченти до більш точної оцінки каналу для користувальня) пілот-сигналу протягом підходящого періоду ницьких сигналів з більш високою потужністю, зачасу. Довжина фільтрації пілот-сигналу. як правиглушення з високою точністю яких є найбільш ло, вибирається як компроміс між збільшенням важливим. оцінки відношення сигнал-шум шляхом накопиЗамість оцінки багатопроменевого каналу на чення більшої кількості вибірок і не виконанням кожному відводі RAKE-приймача цей розділ також накопичення так довго, щоб оцінка відношення описує процедуру оцінки каналу, яка б однозначно сигнал-шум погіршилася через часові зміни канаоцінила комбінований ефект фільтра передавача, лу. Оцінка каналу з виходу фільтра пілот-сигналу багатопроменевого каналу і фільтра приймача. Ця використовується тоді, щоб виконати демодуляцію оцінка може бути з тим самим розрізненням, що і даних. вхідні вибірки з надмірною дискретизацією (наприклад, chipx2 вхідного ОЗП). Оцінка каналу може 29 90877 30 бути досягнута шляхом стиснення спектра вхідних мання перешкод. Один із способів для систем вибірок за допомогою відновлених елементарних CDMA може бути описаний «як стиснення спектра сигналів переданих даних для реалізації посиленвідносно переданих елементарних сигналів корисня ТкП в точності оцінки каналу. Часовий період тувальницьких даних» в протилежність класичнорівномірно розділених оцінок каналу може бути му «стисненню спектра відносно переданих елевибраний на основі інформації про затримки відментарних сигналів пілот-сигналу користувача». водів RAKE-приймача та апріорі оцінки комбіноваЗазначимо, що оцінки каналів відводів RAKEної характеристики фільтрів передавача і приймаприймача на Фіг.18А та 18В основані на стисненні ча. Крім того, інформація відводів RAKE-приймача спектра за допомогою елементарних сигналів піможе використовуватися, щоб уточнювати рівнолот-сигналу (де загальне відношення сигнал-шум мірно розділені оцінки каналу. пілот-сигналу становить 24дБ). Фіг.19А та 19В ілюФіг.16 ілюструє модель системи передачі з фіструють приклади поліпшеної оцінки каналу оснольтром p(t) передачі, загальним/складовим канаваної на відводах RAKE-приймача і стисненні спелом h(t) (в порівнянні з багатопроменевим каналом ктра за допомогою елементарних сигналів даних, g(t), описаним нижче) і фільтром q(t) приймача. де елементарні сигнали даних передаються на Цифрове представлення каналу безпровідного потужності, яка на 10дБ вище, ніж потужність елезв'язку може бути змодельоване за допомогою L ментарних сигналів пілот-сигналу. дискретних багатопроменевих компонентів: Фіг.20А ілюструє спосіб стиснення спектра на затримках відводів RAKE-приймача за допомогою регенерованих елементарних сигналів даних. У L блоці 2000 RAKE-приймач 314 (Фіг.4) виконує стиgt Рівняння (3) l t l снення спектра вхідних вибірок за допомогою l 1 елементарних сигналів ПШ пілот-сигналу, щоб набути значень відводів RAKE-приймача. У блоці де комплексні амплітуди каналу являють со2002 демодулятор 304 виконує демодуляцію дабою l з відповідними затримками l. Сукупний них. У блоці 2004 декодер 308 виконує декодуванефект фільтрів передавача і приймача може бути ня даних і виконує циклічний контроль надмірності визначений як (t), де (CRC). Якщо CRC проходить успішно, то в блоці 2006 вузол 400 визначає передані елементарні Рівняння (4) (t)=p(t) q(t) сигнали даних шляхом повторного кодування, повторного переміжування, повторної модуляції і де означає згортку. Комбінований ефект (t) повторного розширення спектра. У блоці 2008 вучасто подібний до характеристики піднятого косизол 400 виконує стиснення спектра вхідних вибірок нуса. Наприклад, в CDMA2000 та її похідних, хараза допомогою переданих елементарних сигналів ктеристика подібна до прикладу (t), відображеноданих, щоб одержати поліпшену оцінку каналу при го на Фіг.17. Загальна оцінка сигналу задається кожній затримці відводу RAKE-фільтра. У блоці таким чином: 2010 вузол 400 відновлює внесок каналу трафіка і службового каналу користувача у вхідні вибірки за L допомогою поліпшеної оцінки каналу. ˆ ht gt t Рівняння(5) l t l Фіг.20В ілюструє пристрій, який містить засоби l 1 2020-2030 для здійснення способу за Фіг.20А. Засоби 2020-2030 за Фіг.20В можуть бути реалізовані Фіг.18А та 18В ілюструють приклад оцінки каза допомогою програмного забезпечення, апаратналу (дійсну та уявну складові), основаної на оціного забезпечення або комбінації програмного неному багатопроменевому каналі на кожному з забезпечення та апаратного забезпечення. трьох відводів RAKE-приймача. У цьому прикладі Оцінка складового каналу з розрізненням вхідреальний канал показаний суцільною лінією, а l ного ОЗП за допомогою регенерованих елементапоказані зірочками. Відновлення (пунктирна лінія) рних сигналів даних основане на використанні l в наведеному вище Класичні приймачі CDMA можуть оцінювати рівнянні (3). Оцінки каналів відводів RAKEкомплексне значення багатопроменевого каналу приймача на Фіг.18А та 18В основані на стисненні при кожній затримці відводів RAKE-приймача. Вхіспектра за допомогою елементарних сигналів підний каскад приймача, розташований перед лот-сигналу (де загальне відношення сигнал-шум RAKE-приймачем, може включати в себе фільтр пілот-сигналу становить 24дБ). низьких частот (тобто g(t)), який узгоджений з фіСтиснення спектра на затримках відводів льтром передавача (тобто p(t)). Отже, для того, RAKE-приймача за допомогою відновлених елещоб приймач реалізовував фільтр, узгоджений з ментарних сигналів даних замість елементарних вихідним сигналом каналу, RAKE-приймач сам сигналів пілот-сигналу намагається настроїтися тільки на багатопроменеЯкість оцінки каналу має прямий вплив на точвий канал (тобто g(t)). Затримки відводів RAKEність відновлення внеску користувальницького приймача в типовому випадку керуються незалежсигналу в прийнятий сигнал. Для підвищення ефеними контурами часового стеження при вимогах ктивності систем CDMA, які реалізовують заглумінімального розділення (наприклад, відводи розшення перешкод, представляється можливим винесені, щонайменше, на один елементарний сигкористовувати відновлені елементарні сигнали нал). Однак, фізичний багатопроменевий канал користувальницьких даних, щоб визначити поліпсам часто може мати енергію в континуумі затришену оцінку каналу. Це поліпшить точність віднімок. Отже, згідно з одним способом оцінюється 31 90877 32 складовий канал (тобто h(t)) з розрізненням вхідного відновлення, основаного на затримках відвоних вибірок (наприклад, chipx2 вхідного ОЗП). дів RAKE-приймача. У блоці 2202 демодулятор При керуванні потужністю передачі в зворотній 304 або інший компонент визначає поліпшену оцілінії зв'язку CDMA комбіноване відношення сигнку каналу шляхом стиснення спектра вхідних винал-шум відводу від всіх багатопроменевих канабірок з використанням переданих елементарних лів та антен приймачів в типовому випадку керусигналів даних з рівномірними затримками для ється з метою утримання в конкретному діапазоні. підходящого часового діапазону. Цей діапазон відношень сигнал-шум може призвеФіг.22В ілюструє пристрій, який містить засоби сти до оцінки складового каналу, одержаної з еле2020-2030, 2220, 2222 для здійснення способу за ментарних сигналів стислого пілот-сигналу, яка Фіг.22А. Засоби 2020-2030, показані на Фіг.22В, має відносно велику дисперсію оцінки. З цієї приможуть бути реалізовані за допомогою програмночини RAKE-приймач намагається розмістити відго забезпечення, апаратного забезпечення або води тільки на «піках» енергетичного профілю закомбінації програмного забезпечення та апаратнотримки. Але з перевагою ТкП стиснення спектра за го забезпечення. допомогою відновлених елементарних сигналів У вищевикладеному описі g(t) являє собою даних оцінка складового каналу може призвести сам безпровідний багатопроменевий канал, тоді як до кращої оцінки h(t), ніж безпосередня оцінка g(t), h(t) включає в себе безпровідний багатопроменевий канал, а також фільтрацію передавача і прийкомбінована з моделлю (t). мача: h(t)=g(t) в згортку з phi(t). Описана тут процедура оцінки каналу однозУ вищевикладеному описі «вибірки» можуть начно оцінює комбінований ефект фільтра перебути на будь-якій довільній швидкості (наприклад, давача, багатопроменевого каналу і фільтра двічі на елементарний сигнал), а «елементарні приймача. Ця оцінка може бути при тому самому сигнали даних» - один на елементарний сигнал. розрізненні, що і вхідні вибірки (наприклад, chipx2 «Регенеровані елементарні сигнали даних» вхідного ОЗП) з надмірної дискретизацією. Оцінка формуються шляхом повторного кодування, поканалу може бути досягнута шляхом стиснення вторного переміжування, повторної модуляції і спектра вхідних вибірок за допомогою відновлених повторного розширення спектра, як показано в елементарних сигналів переданих даних для реаблоці 2006 за Фіг.20А і описано вище. В принципі, лізації посилення ТкП в точності оцінки каналу. «регенерація» імітує процес, який біти інформації Часовий період рівномірно розділених оцінок капроходять в мобільному передавачі (терміналі налу може бути вибраний на основі інформації доступу). відводів RAKE-приймача та апріорі оцінки комбі«Відновлені вибірки» представляють вибірки, нованої характеристики фільтрів передавача і збережені у вхідному ОЗП 312 або в окремій від приймача. Крім того, інформація відводів RAKEвхідного ОЗП 312 пам'яті в приймачі (наприклад, приймача може використовуватися, щоб уточнюдвічі на елементарний сигнал). Ці Відновлені вибівати рівномірно розділені оцінки каналу. Зазначирки формуються шляхом згортки (регенерованих) мо, що спосіб оцінки самого складового каналу переданих елементарних сигналів даних з оцінкою також корисний, оскільки він не вимагає викорисканалу. тання апріорі оцінки (t). Слова «відновлений» та «регенерований» моФіг.21А та 21В ілюструють приклад виконання жуть використовуватися взаємозамінним чином, оцінки складового каналу, використовуючи рівноякщо контекст має на увазі або повторне формумірно рознесені вибірки з розрізненням chipx2. У вання переданих елементарних сигналів даних, Фіг.21А та 21В відношення сигнал-перешкода або повторне формування прийнятих вибірок. Виелементарних сигналів даних становить 4дБ, що бірки або елементарні сигнали можуть повторно відповідає відношенню сигнал-перешкода пілотформуватися, оскільки «елементарні сигнали» сигналу 24дБ та ТкП 20дБ. Рівномірна оцінка каповторно формуються шляхом повторного кодуналу дає кращу якість в порівнянні зі стисненням вання тощо, тоді як «вибірки» повторно формуспектра за допомогою елементарних сигналів даються на основі використання повторно формованих тільки в позиціях відводів RAKE-приймача. них елементарних сигналів і включення ефектів При високому відношенні сигнал-перешкода вплибезпровідного каналу (оцінки каналу) і фільтрації ву «товстого каналу» обмежують здатність точно передавача та приймача. Обидва терміни «відновідновити канал, використовуючи позиції відводів влювати» і «регенерувати» по суті означають поRAKE-приймача. Підхід рівномірного відбору вибівторне формування. Технічні відмінності відсутні. рок особливо корисний, коли оцінка відношення Один варіант здійснення використовує «регенерусигнал-шум висока, що відповідає випадку стисвати» для елементарних сигналів і «відновлюванення спектра за допомогою елементарних сигнати» тільки для вибірок. Так, приймач може містити лів даних для високого відношення ТкП. Коли відблок регенерації елементарних сигналів даних і ношення ТкП високе для конкретного блок відновлення вибірок. користувальницького сигналу, точність відновленАдаптація посилень субканалів передачі в ня каналу важлива. зворотній лінії зв'язку систем CDMA із заглушенФіг.22А ілюструє спосіб для оцінки складового ням перешкод каналу з рівномірним розрізненням з використанПерешкоди від множини користувачів є обменям регенерованих елементарних сигналів даних. жуючим фактором в системі передачі CDMA, і Блоки 2000-2006 та 2010 схожі з аналогічними будь-який метод, який використовується в прийблоками, показаними на Фіг.20А, описаними вище. мачі, що зменшує ці перешкоди, може надати моУ блоці 2200 RAKE-приймач 314 (Фіг.4) або інший жливість значних поліпшень досяжної пропускної компонент визначає часовий період для рівномір 33 90877 34 здатності. Цей розділ описує способи для адаптаКоли заглушення перешкод виконується в ції посилень субканалів передачі системи з ЗП. приймачі (Фіг.4), адаптація посилень субканалів При передачі по зворотній лінії зв'язку кожний може бути корисною для системи. По суті, оскільки користувач передає пілот-сигнали. службові сигкожний субканал зазнає різний рівень перешкод, їх нали та сигнали трафіка. Пілот-сигнали надають посилення відносно субканалу пілот-сигналу посинхронізацію та оцінку каналу передачі. Службові винно адаптуватися відповідним чином, щоб засубканали (такі як RRI, DRC, DSC та ACK) необбезпечити бажану ефективність. Даний розділ мохідні для керування доступом до середовища пеже вирішити задачу керування посиленням для редачі (МАС) і настройки декодування трафіка. службових субканалів та субканалів пілот-сигналу, Субканали пілот-сигналу, службові субканали і причому тут описані способи для адаптації ТкГТ, субканали трафіка мають різні вимоги до SINR. У яка збільшує пропускну здатність системи, повніссистемі CDMA окреме керування потужністю може тю використовуючи ЗП. адаптувати потужність передачі пілот-сигналів, Важливі параметри в системі без ЗП тоді як потужність службових субканалів і субканаДвома параметрами, які можуть регулюватися, лів трафіка має фіксоване посилення відносно є посилення службового субканалу і посилення потужності передачі пілот-сигналів. Коли BTS заканалу трафіка до пілоту (ТкП). Коли ЗПТ активне, безпечена ЗПП, ЗПС та ЗПТ, різні субканали запосилення службових субканалів можуть бути збізнають різних рівнів перешкод залежно від порядльшені (відносно випадку без ЗПТ), щоб надати ку заглушення перешкод і можливостей можливість більш гнучкого компромісу між робозаглушення. У цьому випадку постійна залежність чими показниками субканалу пілот-сигналу та між посиленнями субканалів може знизити ефекслужбового субканалу. Визначивши символом G тивність системи. базове посилення, що використовується в сучасЦей розділ описує нові стратегії керування поній системі, нове значення посилення службового силенням для різних логічних субканалів системи, каналу буде виражене як; в якій реалізоване заглушення перешкод. Ці способи основані на системах CDMA, таких як EV-DO G'=G· G. RevA, і можуть застосовуватися в EV-DV Rel D, WCDMA EUL та CDMA2000. У схемах без ЗП службові субканали, субканаОписані способи реалізовують керування поли пілот-сигналу зазнають того самого рівню петужністю і посиленням в різних субканалах шлярешкод, що і канали трафіка, і визначене віднохом адаптивного зміни посилення кожного субкашення ΤκΠ/G може забезпечити задовільну налу згідно з виміряною ефективністю в ефективність як для службового каналу і каналу показниках частоти помилок пакетної передачі трафіка, так і для оцінок пілот-каналу. Коли вико(PER), SINR або потужності перешкод. Метою є ристовується ЗП, рівень перешкод розрізнений надання надійного механізму керування потужнісдля службових субканалів. субканалів пілоттю і посиленням, який надає можливість повного сигналу і для трафіка, і ТкП може бути зменшений, використання потенціалу заглушення перешкод щоб забезпечити когерентні характеристики двох при забезпеченні стійкості для передачі по субкатипів субканалів. Для заданого корисного наванналу, що змінюється за часом, з дисперсією. таження спосіб може забезпечити зменшення ТкП Заглушення перешкод стосується видалення на коефіцієнт ТкП відносно табличного значення, внеску логічних субканалів у вхідні вибірки після щоб задовольнити вимогам. Позначаючи симвотого, як ці субканали декодовані, щоб зменшити лом ТкП базове значення відношення трафіка до перешкоди іншим сигналам, які будуть декодовані пілот-сигналу. що використовується для конкретпізніше. У ЗПП переданий пілот-сигнал відомий в ного корисного навантаження в сучасній системі, BTS, і прийнятий пілот-сигнал відновлюється з нове значення ТкП буде мати вигляд: використанням оцінки каналу. У ЗПТ або ЗПС перешкода видаляється шляхом відновлення прийнΤ2Ρ'=Τ2Ρ· ТкП ятого субканалу з використанням його декодованої версії в BTS. Параметр ТкП можна квантувати в ряд кінцеІснуюча BTS (без ЗП) керує потужністю субкавих або дискретних значень (наприклад, -0,1дБ до налу Еср пілот-сигналу, щоб задовольняти вимо-1,0дБ) і передавати в термінал 106 доступу. гам до частоти помилок в каналі трафіка. ВідноДеякими величинами, якими можна керувати, шення потужності субканалу трафіка до потужності є PER трафіка, SINR пілот-сигналу і відношення пілот-субканалу являє собою фіксований коефіцізагальної прийнятої потужності до термічного шуєнт ТкП, який залежить від типу корисного наванму (ROT). SINR пілот-сигналу не повинне падати таження і цільових задач завершення. Адаптація нижче мінімального рівня, необхідного для хоропотужності пілот-сигналу здійснюється за допомошої оцінки каналу. ROT важливе для забезпечення гою механізму керування потужністю в замкненому стабільності та енергетичного балансу зворотної контурі, причому механізм включає в себе внутрілінії зв'язку CDMA з керуванням потужністю. У шній і зовнішній контури. Внутрішній контур призприймачах без ЗПТ відношення ROT визначається начений для утримання SINR пілот-сигналів за прийнятим сигналом. Загалом, ROT повинно (Ecp/Nt) на пороговому рівні Т, тоді як керування залишатися в передбаченому діапазоні, щоб напотужністю зовнішнього контуру змінює пороговий дати можливість хорошого компромісу між пропусрівень Т, наприклад, залежно від частоти помилок кною здатністю і покриттям. пакетної передачі (PER). Керування відношенням загальної прийнятої потужності до термічного шуму 35 90877 36 І0 вказує потужність сигналу на вході приймаA. Внутрішній і зовнішній контури 2300, 2302 ча. Заглушення перешкод від прийнятого сигналу можуть виконувати керування потужністю звичайпризводить до зменшення потужності. І0' вказує ним чином для адаптації Еср. Зовнішній контур середню потужність сигналу на вході демодулято2300 приймає цільову PER та PER трафіка. Внутра 304 після ЗП: рішній контур 2304 приймає порогове значення Τ 2302 і виміряну SINR пілот-сигналу і виводить Еср. B. Керування посиленням (КПс) 2306 в заІ0 ' І0 мкненому контурі адаптує ТкП на основі вимірюЗначення І0' може бути виміряне з вхідних вивання усунених перешкод. Керування 2306 посибірок після його оновлення за допомогою ЗП. Якленням приймає виміряне ROT і виміряне ROTeф і що виконується ЗП, відношення ROT все ще важвиводить ТкП. Приймач вимірює перешкоди, усуливе для службового субканалу і повинне нені за допомогою схеми ЗП, і адаптує ТкП. керуватися відносно порогового значення, тобто C. ТкП може періодично передаватися в повізабезпечувати, щоб: домленні всім терміналам 106 доступу в секторі. Для адаптації ТкП, якщо перешкоди після ЗП I0 ROT ROTпоріг зменшуються з І0 до I'0 , то, отже, ТкП може бути N0 зменшено на наступну величину: де N0 є потужністю шуму. Проте, субканали трафіка і деякі службові субканали також одержують користь з ЗП. Ефективність декодування цих субканалів пов'язана з відношенням ROT, виміряним після ЗП. Ефективні ROT {ROTеф) - це відношення між потужністю сигналу після ЗП і потужністю шуму. Ефективне ROT може керуватися за допомогою порогового значення, тобто: ROT еф I0 N0 ROT еф поріг При припущенні, що рівень шуму не змінюється, обмеження на ROTеф можна еквівалентним чином перетворити в обмеження на І0: I'0 I поріг 0 де I поріг - це порогове значення потужності 0 сигналу, яке відповідає ROT еф . поріг Методи фіксованого посилення службового каналу Коли ROT збільшується, SINR пілот-каналу та службового каналу (які не одержують користь з ЗП) зменшується, призводячи до потенційного збільшення швидкості стирання. З метою компенсації цього ефекту посилення службових каналів можуть бути збільшені або на фіксовану величину, або шляхом адаптації до визначеної системної умови. Нижче описані методи, де посилення службового субканалу фіксоване відносно пілот-каналу. Запропоновані методи адаптують як рівень субканалу пілот-сигналу, так і ТкП для кожного користувача. Керування в замкненому контурі ТкП з фіксованим значенням G=0дБ Фіг.23 ілюструє керування в замкненому контурі потужністю (КП) для Еср і ТкП і фіксованого значення G=0дБ (блок 2308). Це перше рішення для адаптації ТкП і Еср містить: Тк П I'0 I0 ROT еф ROT Еср збільшиться (за допомогою контуру 2304 КП). як: E'cp I0 E поріг cp I 0 Відношення між загальною потужністю передачі для системи з ЗП і системи без ЗП будуть: C E cp 1 G T 2P E 'cp 1 G T 2P' , де G являє собою посилення службового каналу. Для великих значень ТкП (відносно G)) відношення С може бути апроксимовано таким чином: C I поріг 0 . I'0 Для оцінки ефективного ROT ефективне ROT змінюється швидко внаслідок як керування потужністю, так і змін стану каналу. Навпаки, ТкП відображає повільні зміни ROTeф. Отже, для вибору ТкП ефективне ROT вимірюється за допомогою довгого усереднюючого вікна сигналу після ЗП. Усереднююче вікно може мати довжину, яка дорівнює, щонайменше, подвійній довжині періоду оновлення керування потужністю. Керування ТкП в замкненому контурі з фіксованим значенням G>0дБ Фіг.24 аналогічна до Фіг.23 за винятком того, що керування 2306 посиленням приймає порогове значення ефективного ROT та G>0дБ (блок 2400). Цей альтернативний спосіб для адаптації ТкП оснований на вимозі наявності однакового покриття комірки і для системи з ЗП, і для системи без ЗП. Розподіл Еср в обох випадках однаковий. ЗП має 37 90877 38 подвійний ефект на повністю завантажену систеслужбового каналу компенсує збільшені перешкому: і) потужність сигналу до ЗП, I0, збільшиться ди. Ця реалізація адаптує посилення службового відносно потужності сигналу системи без ЗП; каналу шляхом встановлення: іі) завдяки керуванню потужністю в замкненому контурі за допомогою керування PER, l0 буде I0 ROT . G прямувати до схожості з потужністю сигналу сиспоріг ROT поріг I теми без ЗП. 0 ТкП адаптується таким чином: G, може керуватися так, щоб не опускатися нижче 0дБ. оскільки не відповідало б зменшенню поріг ROT еф I поріг потужності службового каналу, що. малоймовірно, 0 . ТкП буде корисним. ROTеф I'0 Схема керування посиленням і потужністю Основане на ACK керування АТкП Фіг.25 ілюструє керування потужністю для Еср та ТкП, основане на каналі ACK з фіксованим посиленням службового субканалу (блок 2506). Керування посиленням ТкП замкненому контурі вимагає сигналу зворотного зв'язку від BTS в термінал доступу, де всі термінали доступу приймають від BTS однакове значення ТкП, що транслюється. Альтернативне рішення основане на керуванні 2510 в розімкненому контурі і ТкП керуванні 2500, 2504 в замкненому контурі потужністю для пілот-каналу. Керування потужністю в замкненому контурі пілот-каналу містить внутрішній контур 2504, який регулює Еср згідно з пороговим значенням Т0 2502. Керування 2500 в замкненому контурі керується швидкістю стирання службових субканалів, наприклад, імовірністю помилок субканалу керування швидкістю даних (DRC) або швидкістю стирання DRC. Т0 збільшується, коли швидкість стирання DRC перевищує порогове значення, але поступово зменшується, коли швидкість стирання DRC знаходиться нижче порогового значення. ТкП адаптується через прямий субканал ACK. Зокрема, шляхом вимірювання статистики ACK та NACK термінал доступу може оцінити PER трафіка (блок 2508) в BTS. Керування 2510 посиленням порівнює цільову PER трафіка і виміряну PER. Коли PER перевищує порогове значення, ТкП збільшується доти, доки ТкП' не досягне базового значення ТкП системи без ЗП. З іншого боку, у випадку низької PER величина ТкП зменшується, щоб повністю використати процес ЗП. Методи змінного посилення службового каналу Подальша оптимізація приймача-передавача може бути досягнута шляхом адаптації в процесі заглушення перешкод не тільки посилень ТкП, але також посилень службового субканалу (G службового субканалу). В цьому випадку необхідний додатковий сигнал зворотного зв'язку. Значення G можуть квантуватися від 0дБ до 0,5дБ. Керування посиленням службового каналу, основане на потужності перешкод Фіг.26 аналогічна до Фіг.24 за винятком керування 2600 посиленням службового каналу. Спосіб для керування 2600 посиленням службового субканалу оснований на виміряній потужності сигналу після заглушення перешкод. У цьому випадку допускається Еср, щоб надати однакове покриття комірок системи без заглушення перешкод. Сигнал до ЗП має збільшену потужність І0, і посилення може включати в себе внутрішній і зовнішній контури 2304, 2300 керування потужністю для Еср, як на Фіг.23, контур 2600 керування посиленням для G, як описано вище, відкритий контур керування 2306 посиленням для ТкП, де ТкП збільшується, коли PER більше цільового значення, і зменшується, коли PER нижче цільового значення. Допускається максимальний рівень ТкП, який відповідає рівню приймача без ЗП. Керування посиленням тільки службового каналу DRC Фіг.27 ілюструє варіант Фіг.26 з керуванням 2702 посиленням тільки службового каналу DRC. Навіть коли адаптується посилення службового субканалу, керування 2700 посиленням Т2П иоже виконуватися в замкненому контурі, як описане вище. У цьому випадку Еср та ТкП керуються так само, як в схемі за Фіг.23, в той час як адаптація 2702 посилення службового субканалу виконується за допомогою швидкості стирання DRC. Зокрема, якщо стирання DRC вище порогового значення, то посилення 2702 службового субканалу збільшується. Коли швидкість стирання DRC менше порогового значення, посилення 2702 службового субканалу поступово зменшується. Керування ТкП в мережі з множиною секторів і множиною комірок Оскільки керування посиленням ТкП виконується на рівні комірки, і термінал 106 доступу може знаходитися в стані гнучкої передачі обслуговування, то різні сектори можуть генерувати різні запити адаптації. У цьому випадку для вибору запиту ТкП, який повинен бути переданий в термінал доступу, можуть розглядатися різні опції. На рівні комірки згідно із способом може бути вибране мінімальне зменшення ТкП серед тих, які запитувалися повністю завантаженими секторами, тобто, cell ТкП max S loaded sectors s ТкП s - це ТкП, запитане сектором S. ТерТкП мінал доступу може одержувати різні запити від множини комірок, і в цьому випадку також можуть бути прийняті різні критерії. Спосіб може вибрати ТкП, яке відповідає обслуговуючому сектору, щоб забезпечити найбільш надійний зв'язок з ним. Для вибору ТкП як в комірки, так і в терміналі доступу можуть розглядатися інші опції, що вклюде 39 90877 40 чають в себе мінімальне, максимальне або середзастосування, але подібні рішення реалізації не нє із запитаних значень. повинні бути інтерпретовані як такі, що виходять Одним з важливих аспектів для мобільних за рамки обсягу даного винаходу. Різні ілюстративні логічні блоки, модулі та пристроїв є використання ΤκΠ'=ΤκΠ ТкП, де ТкП схеми, описані в зв'язку з розкритими варіантами обчислюється в BTS на основі вимірювань I° та І0' здійснення, можуть бути реалізовані або виконані (і можливо, також значення Iпоріг ), і G'=G G, де за допомогою процесора загального призначення, 0 цифрового процесора сигналів, спеціалізованої також обчислюється в BTS. Ці дельтаG мікросхеми, програмованої вентильної матриці коефіцієнти обчислюються в BTS і транслюються або іншого програмованого логічного пристрою, кожною BTS всім терміналам доступу, які реагують дискретного вентиля або транзисторної логічної відповідно. схеми, дискретних апаратних компонентів або їх Розкриті тут концепції можуть застосовуватися будь-якої комбінації, сконструйованої для викодо системи WCDMA, яка використовує такі служнання описаних тут функцій. Процесор загального бові канали як виділений фізичний канал керуванпризначення може бути мікропроцесором, але ня (DPCCH), вдосконалений виділений фізичний альтернативно процесор може бути будь-яким канал керування (E-DPCCH) або високошвидкісний звичайним процесором, контролером, мікроконтвиділений фізичний канал керування (HS-DPCCH). ролером або кінцевим автоматом. Процесор також Система WCDMA може використовувати формат може бути реалізований як комбінація обчислюваDPDCH і/або формат E-DPDCH. льних пристроїв, наприклад, комбінація цифрового Розкриті розширення можуть застосовуватися процесора сигналів і мікропроцесора, множина до систем WCDMA з двома різними структурами мікропроцесорів, один або більше мікропроцесорів переміжування (інтерлейса), наприклад, часовий в поєднанні з цифровим процесором сигналів як інтервал передачі розміром 2мс і часовий інтервал ядро, або будь-яка інша така конфігурація. передачі розміром 10мс, і, таким чином, вхідна Етапи способу або алгоритму, описаного в пам'ять, демодулятор і вузол віднімання можуть зв'язку з розкритими варіантами здійснення, мобути сконфігуровані так, щоб охоплювати один або жуть бути здійснені безпосередньо апаратно, за більше субпакетів пакетів, які мають різні часові допомогою програмного модуля, що виконується інтервали передачі. процесором, або за допомогою комбінації цих двох Для ЗПТ дані трафіка можуть передаватися варіантів. Програмний модуль може зберігатися в одним або більшою кількістю користувачів в, щопам'яті ОЗП, флеш-пам'яті, пам'яті ЗПП, пам'яті найменше, одному з формату EV-DO Release 0 СПЗПП, пам'яті ЕСПЗПП, регістрах, жорстких дисабо формату EV-DO Revision А. ках, знімних дисках, дисках CD-ROM або будь-якій Описані тут особливі порядки декодування іншій формі носіїв даних. Носій даних з'єднаний з можуть відповідати порядку демодуляції і декодупроцесором так, щоб процесор міг зчитувати інвання. Повторне декодування пакету повинно вийформацію з носія даних і записувати інформацію ти з повторної демодуляції, оскільки процес демона нього. Альтернативно, носій даних може бути дуляції пакету з вхідного ОЗП 312 перетворює інтегрований з процесором. Процесор і носій дазаглушення перешкод в кращий вхідний сигнал них можуть бути в спеціалізованій мікросхемі. декодера. Спеціалізована мікросхема може бути в терміналі Фахівцям в даній галузі техніки буде зрозумікористувача. Альтернативно, процесор і носій дало, що інформація і сигнали можуть бути предстаних можуть бути розташовані в терміналі користувлені за допомогою будь-якої технології та спосовача як роздільні компоненти. бу з широкого їх різноманіття. Наприклад, дані, Заголовки включені в даний документ для поінструкції, команди, інформація, сигнали, біти, сисилання і для полегшення знаходження конкретмволи та елементарні сигнали, які могли згадуваних розділів. Ці заголовки не призначені для обтися у вищевикладеному описі, можуть бути предмеження обсягу концепцій, наведених в розділах ставлені за допомогою напруг, струмів, під цими заголовками, і ці концепції можуть мати електромагнітних хвиль, магнітних полів або часзастосовність в інших розділах по всьому опису. тинок, оптичних полів або частинок, або їх будьПопередній опис розкритих варіантів здійсненякої комбінації. ня наданий, щоб надати можливість фахівцям в Фахівці в даній галузі техніки також зрозуміданій галузі техніки реалізувати або використовують, що різні ілюстративні логічні блоки, модулі, вати даний винахід. Фахівцям в даній галузі технісхеми та етапи алгоритмів, описані в зв'язку з розки абсолютно очевидні різні модифікації до цих критими варіантами здійснення, можуть бути реаваріантів здійснення, і описані тут ключові принцилізовані як електронні апаратні засоби, комп'ютерпи можуть застосовуватися до інших варіантів не програмне забезпечення або їх комбінації. Для здійснення в рамках суті або обсягу даного виназрозумілої ілюстрації цієї взаємозамінності апараходу. Отже, даний винахід не призначений для тних засобів та програмного забезпечення різні обмеження показаними варіантами здійснення, а ілюстративні компоненти, блоки, модулі, схеми та повинний відповідати найбільш широкому обсягу, етапи вище були описані в термінах їх функціонаузгодженому з описаними принципами та новими льності. Те, як реалізована така функція - апаратознаками. ними засобами або програмним забезпеченням Посилальні позиції залежить від конкретного прикладення і конструк100 система безпровідного зв'язку тивних обмежень, що накладаються на систему в 102 системний контролер цілому. Фахівці можуть реалізувати описані функ104а-104b базові станції ції різними способами для кожного конкретного 41 90877 42 106а-106h термінали доступу 944 Засіб для віднімання внеску користуваль200 джерело даних ницьких сигналів, що пройшли перевірку, з вхідно202 кодер го ОЗП для доступних субпакетів 204 переміжувач 946 Засіб для перевірки чи є ще користуваль206 модулятор ницькі сигнали, які треба декодувати? 208 вузол перетворення частоти з основної в 1200 Початок радіочастоту 1202 Оцінка каналу для всіх користувальниць210 антена ких сигналів і виконання керування потужністю 300 антени 1204 Виконати ЗПП для всіх користувальниць302 вузол перетворення з радіочастоти в баких сигналів зову смугу 1206 Вибрати групу G недекодованих користу304 демодулятор вальницьких сигналів 306 обернений переміжувач 1208 Виконати спробу декодувати службові 308 декодер канали користувальницьких сигналів в групі G 310 приймач даних 1210 Виконати спробу декодувати канали 312 буфер прийнятих вибірок (вхідний ОЗП) трафіка користувальницьких сигналів в групі G 314 RAKE-приймач 1212 Виконати ЗПС та ЗПТ для користуваль316 буфер демодульованих символів (вихідницьких сигналів, які успішно декодовані ний ОЗП) 1214 Чи є ще користувальницькі сигнали, які 315 вихідний ОЗП необхідно декодувати? 400 вузол відновлення перешкод 1216 Завершити 402 кодер 1230 Засіб для оцінки каналу для всіх користу404 переміжувач вальницьких сигналів і для виконання керування 406 модулятор потужністю 408 фільтр 1232 Засіб для виконання ЗПП для всіх корис900 Початок тувальницьких сигналів 902 Вибрати затримку 1234 Засіб для вибору групи G недекодованих 903 Вибрати користувальнинькі сигнали користувальницьких сигналів 904 Демодулювати один або більше користу1236 Засіб для виконання спроби декодувати вальницьких сигналів з вхідного ОЗП для сегменслужбові канали користувальницьких сигналів в тів часу, збережених у вхідному ОЗП групі G 906 Виконати спробу декодувати пакети кори1238 Засіб для виконання спроби декодувати стувальницького сигналу шляхом комбінування канали трафіка користувальницьких сигналів в доступних пакетів з вихідного ОЗП групі G 908 Передати ACK для користувальницьких 1240 Засіб для виконання ЗПС та ЗПТ для косигналів, що пройшли перевірку ристувальницьких сигналів, які успішно декодовані 910 Перевірити, чи пройшли користувальниць1242 Засіб, щоб визначити, чи є ще користукі сигнали перевірку? вальницькі сигнали, які необхідно декодувати? 912 Регенерувати субпакети для користуваль1244 Засіб для завершення ницьких сигналів, що пройшли перевірку 1200 Початок 914 Відняти внесок користувальницьких сиг1202 Оцінка каналу для всіх користувальницьналів, що пройшли перевірку, з вхідного ОЗП для ких сигналів і виконання керування потужністю доступних субпакетів 1210 Виконати ЗПП для всіх користувальниць916 Чи є ще користувальницькі сигнали, які ких сигналів треба декодувати? 1204 Вибрати групу G недекодованих користу918 Передати NAK для користувальницьких вальницьких сигналів сигналів, що не пройшли перевірку 1206 Виконати спробу декодувати службові 930 Засіб для запуску канали користувальницьких сигналів в групі G 932 Засіб для вибору затримки 1208 Виконати спробу декодувати канали 933 Засіб для вибору користувальницьких сигтрафіка користувальницьких сигналів в групі G налів 1210 Виконати ЗПС та ЗПТ для користуваль934 Засіб для демодуляції одного або більше ницьких сигналів, які успішно декодовані користувальницьких сигналів з вхідного ОЗП для 1212 Чи є ще користувальницькі сигнали, які сегментів часу, збережених у вхідному ОЗП необхідно декодувати? 936 Засіб для виконання спроби декодувати 1214 Завершити пакети користувальницького сигналу шляхом ком1300 Одержати основану на даних оцінку кабінування доступних пакетів з вихідного ОЗП налу 938 Засіб для передачі ACK для користуваль1302 Виконати заглушення залишкових переницьких сигналів, що пройшли перевірку шкод пілот-сигналу 940 Засіб для визначення, чи пройшли корис1230 Засіб для оцінки каналу для всіх користутувальницькі сигнали перевірку? вальницьких сигналів і для виконання керування 942 Засіб для регенерації субпакетів для корипотужністю стувальницьких сигналів, що пройшли перевірку 1232 Засіб для виконання ЗПП для всіх корис948 Засіб для передачі NAK для користувальтувальницьких сигналів ницьких сигналів, що не пройшли перевірку 1234 Засіб для вибору групи G не декодованих користувальницьких сигналів 43 90877 44 1236 Засіб для виконання спроби декодувати 1412 Виконати ЗПП для всіх користувальницьслужбові канали користувальницьких сигналів в ких сигналів і ЗПС і ЗПТ для користувальницьких групі G сигналів, які успішно декодовані 1238 Засіб для виконання спроби декодувати 1414 Чи є ще користувальницькі сигнали, які канали трафіка користувальницьких сигналів в необхідно декодувати? групі G 1416 Завершити 1240 Засіб для виконання ЗПС та ЗПТ для ко1500 Одержати основану на даних оцінку каристувальницьких сигналів, які успішно декодовані налу 1242 Засіб для визначення, чи є ще користу1502 Вибірково: Виконати заглушення залишвальницькі сигнали, які необхідно декодувати? кових перешкод пілот-сигналу 1244 Засіб для завершення 1420 Початок 1310 Засіб для одержання основаної на даних 1422 Засіб для оцінки каналу для всіх користуоцінки каналу вальницьких сигналів і для виконання керування 1312 Засіб для виконання заглушення залишпотужністю кових перешкод пілот-сигналу 1424 Засіб для вибору групи G з недекодова1400 Початок них користувальницьких сигналів 1402 Оцінка каналу для всіх користувальниць1426 Засіб для повторної оцінки каналу вихоких сигналів і виконання керування потужністю дячи з пілот-сигналів 1428 Засіб для виконання 1404 Вибрати групу G з недекодованих корисспроби декодувати службові канали користувальтувальницьких сигналів ницьких сигналів в групі G 1406 Повторно оцінити канал виходячи з пілот1430 Засіб для виконання спроби декодувати сигналів канали графіка користувальницьких сигналів в 1408 Виконати спробу декодувати службові групі G канали користувальницьких сигналів в групі G 1432 Засіб для виконання ЗПП для всіх корис1410 Виконати спробу декодувати канали тувальницьких сигналів і виконання ЗПС та ЗПТ трафіка користувальницьких сигналів в групі G для користувальницьких сигналів, які успішно де1412 Виконати ЗПП для всіх користувальницькодовані ких сигналів і ЗПС і ЗПТ для користувальницьких 1434 Засіб для визначення, чи є ще сигнали сигналів, які успішно декодовані користувача, які необхідно декодувати? 1414 Чи є ще користувальницькі сигнали, які 1436 Засіб для завершення необхідно декодувати? 1510 Засіб для одержання основаної на даних 1416 Завершити оцінки каналу 1420 Початок 1512 Вибірково: Засіб для виконання заглу1422 Засіб для оцінки каналу для всіх користушення залишкових перешкод пілот-сигналу вальницьких сигналів і для виконання керування 2000 Виконати стиснення вхідних вибірок з випотужністю користанням елементарних сигналів ПШ пілот1424 Засіб для вибору групи G з недекодовасигналу, щоб одержати значення відводів RAKEних користувальницьких сигналів приймача 1426 Засіб для повторної оцінки каналу вихо2002 Виконати демодуляцію даних дячи з пілот-сигналів 2004 Виконати декодування даних і циклічний 1428 Засіб для виконання спроби декодувати контроль надмірності (CRC) службові канали користувальницьких сигналів в 2006 Якщо CRC успішне, визначити передані групі G елементарні сигнали даних шляхом: повторного 1430 Засіб для виконання спроби декодувати кодування, повторного переміжування, повторної канали трафіка користувальницьких сигналів в модуляції і повторного розширення спектра групі G 2008 Виконати стиснення вхідних вибірок з ви1432 Засіб для виконання ЗПП для всіх корискористанням переданих елементарних сигналів тувальницьких сигналів і виконання ЗПС та ЗПТ даних, щоб одержати поліпшену оцінку каналу при для користувальницьких сигналів, які успішно декожній затримці відводу RAKE-приймача кодовані 2010 Відновити внесок каналу трафіка і служ1434 Засіб, для визначення, чи є ще користубового каналу користувача для вхідних вибірок з вальницькі сигнали, які необхідно декодувати? поліпшеною оцінкою каналу 1436 Засіб для завершення 2020 Засіб для стиснення вхідних вибірок з ви1400 Початок користанням елементарних сигналів ПШ пілот1402 Оцінити канали для всіх користувальнисигналу для одержання значень відводів RAKEцьких сигналів і виконати керування потужністю приймача 1404 Вибрати групу G з недекодованих корис2022 Засіб для демодуляції даних тувальницьких сигналів 2024 Засіб для декодування даних і CRC 1406 Повторно оцінити канал виходячи з пілот2026 Якщо CRC успішне, засіб для визначення сигналів переданих елементарних сигналів даних шляхом: 1408 Виконати спробу декодувати службові повторного кодування, повторного переміжування, канали користувальницьких сигналів в групі G повторної модуляції і повторного розширення спе1410 Виконати спробу декодувати канали ктра трафіка користувальницьких сигналів в групі G 2028 Засіб для стиснення вхідних вибірок з використанням переданих елементарних сигналів 45 90877 46 даних для одержання поліпшеної оцінки каналу них при рівномірних затримках для підходящого при кожній затримці відводу RAKE-приймача часового періоду 2030 Засіб для відновлення внеску каналу 2030 Засіб для відновлення внеску каналу трафіка і службового каналу користувача у вхідні трафіка і службового каналу користувальницького вибірки з поліпшеною оцінкою каналу сигналу у вхідні вибірки з поліпшеною оцінкою ка2000 Виконати стиснення вхідних вибірок з виналу користанням елементарних сигналів ПШ пілот2302 Порогове значення Τ сигналу для одержання значень відводів RAKE2300 Зовнішній контур керування потужністю приймача пілот-сигналу 2002 Виконати демодуляцію даних 2304 Внутрішній контур керування потужністю 2004 Виконати декодування даних і CRC пілот-сигналу 2006 Якщо CRG успішне, визначити передані 2308 Фіксоване елементарні сигнали даних шляхом: повторного 2306 Керування посиленням ΤκΠ кодування, повторного переміжування, повторної 2302 Порогове значення ROTeф модуляції і повторного розширення спектра 2300 Зовнішній контур керування потужністю 2200 На основі затримок відводів RAKEпілот-сигналу приймача визначити часовий період для рівномір2304 Внутрішній контур керування потужністю ного відновлення пілот-сигналу 2202 Визначити поліпшену оцінку каналу шля2400 Фіксоване хом: стиснення вхідних вибірок з використанням 2306 Керування посиленням ΤκΠ переданих елементарних сигналів даних при рів2502 Порогове значення Τ номірних затримках для підходящого часового 2500 Зовнішній контур керування потужністю періоду пілот-сигналу 2010 Відновити внесок каналу трафіка і служ2504 Внутрішній контур керування потужністю бового каналу користувача у вхідні вибірки з попілот-сигналу ліпшеною оцінкою каналу 2506 Фіксоване посилення службового каналу 2020 Засіб для стиснення вхідних вибірок з ви2508 Оцінити PER трафіка користанням елементарних сигналів ПШ пілот2510 Керування посиленням ΤκΠ сигналу для одержання значень відводів RAKE2302 Порогове значення Τ приймача 2300 Зовнішній контур керування потужністю 2022 Засіб для демодуляції даних пілот-сигналу 2024 Засіб для декодування даних і CRC 2304 Внутрішній контур керування потужністю 2026 Якщо CRC успішне, засіб для визначення пілот-сигналу переданих елементарних сигналів даних шляхом: 2306 Керування посиленням ΤκΠ повторного кодування, повторного переміжування. 2600 Керування посиленням службового канаповторної модуляції і повторного розширення спелу ктра 2302 Порогове значення Τ 2220 Засіб для визначення часового періоду 2300 Зовнішній контур керування потужністю для рівномірного відновлення на основі затримок пілот-сигналу відводів RAKE-приймача 2304 Внутрішній контур керування потужністю 2222 Засіб для визначення поліпшеної оцінки пілот-сигналу каналу шляхом: стиснення вхідних вибірок з вико2700 Керування посиленням ТкП ристанням переданих елементарних сигналів да2702 Керування посиленням службового каналу. 47 90877 48 49 90877 50 51 90877 52 53 90877 54 55 90877 56 57 90877 58 59 90877 60
