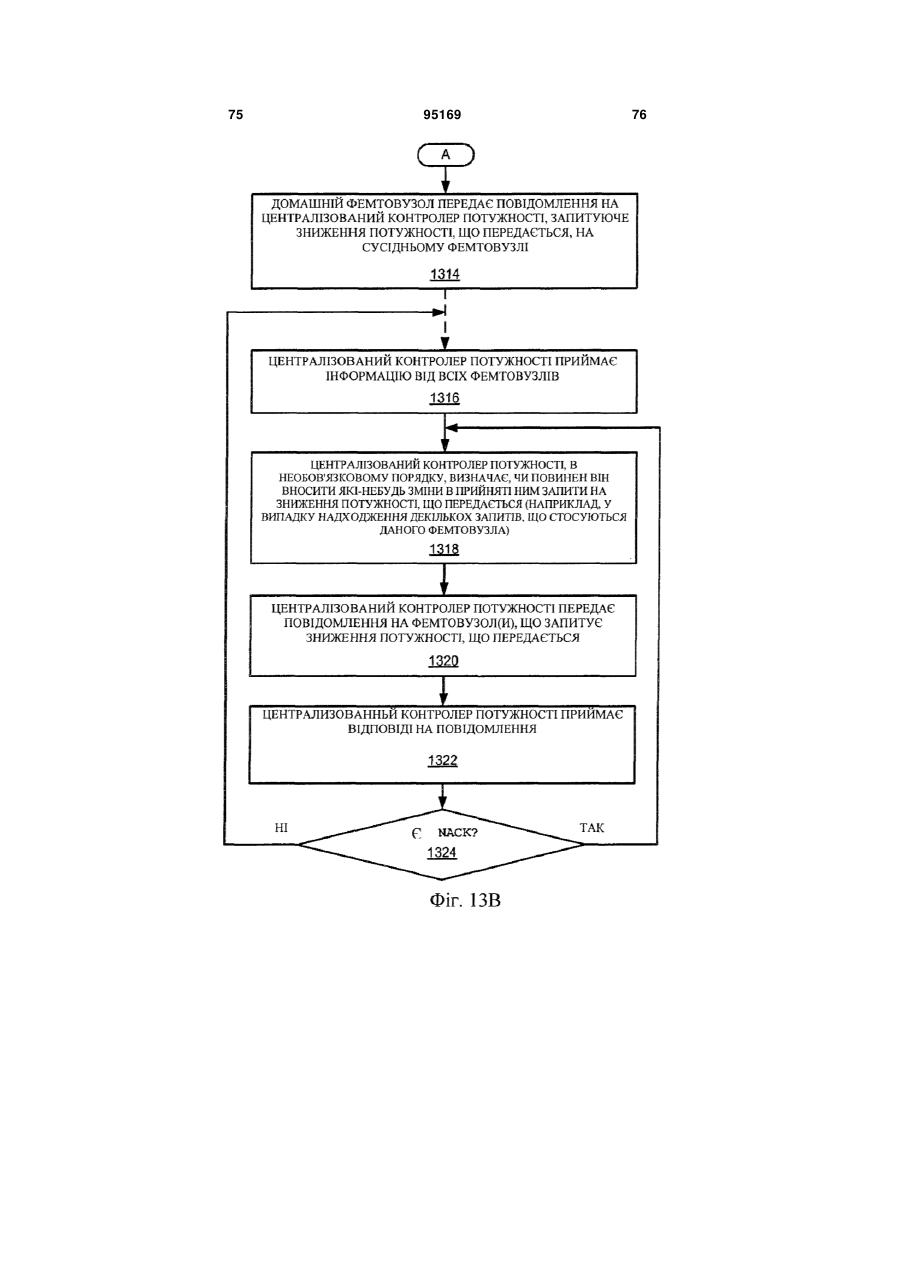

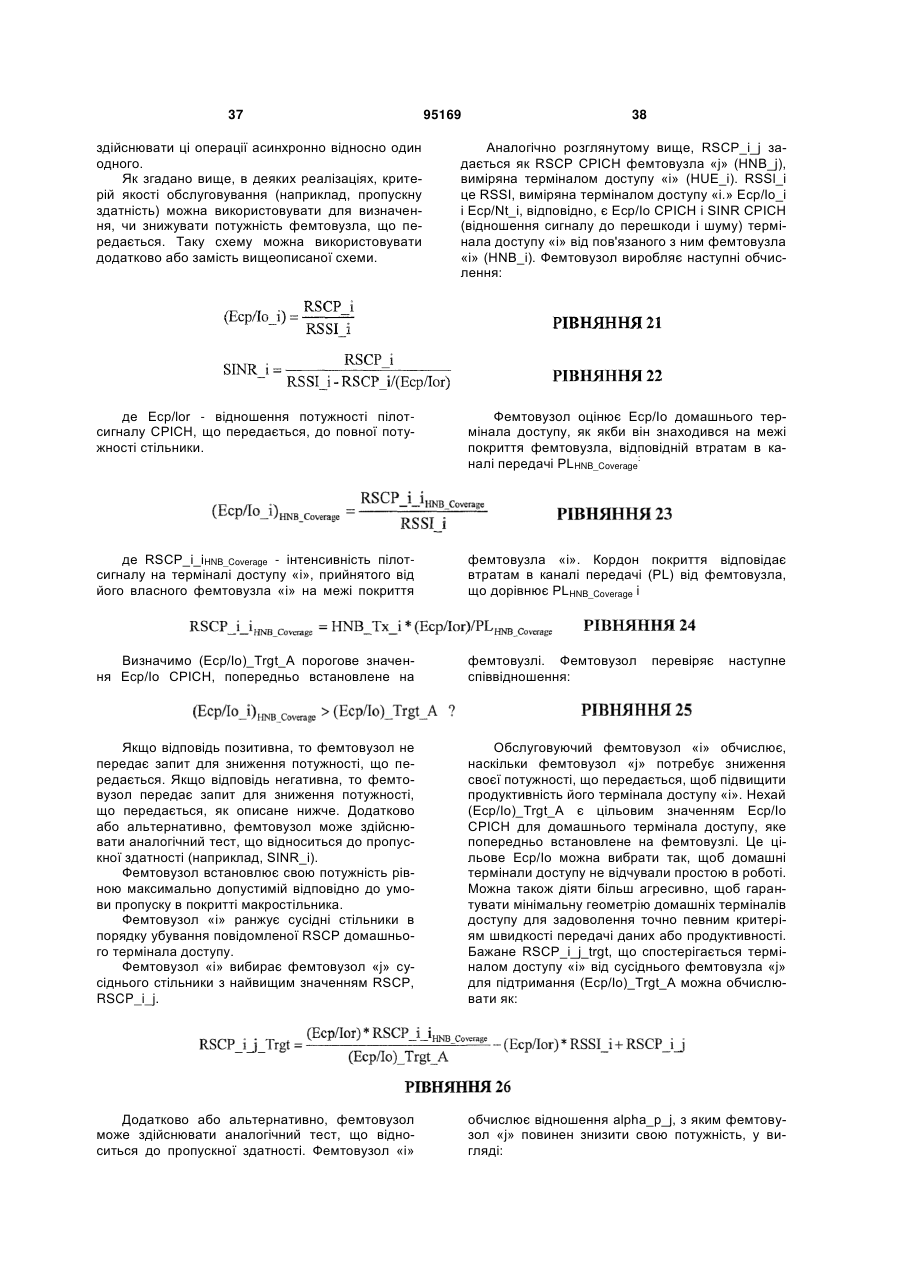

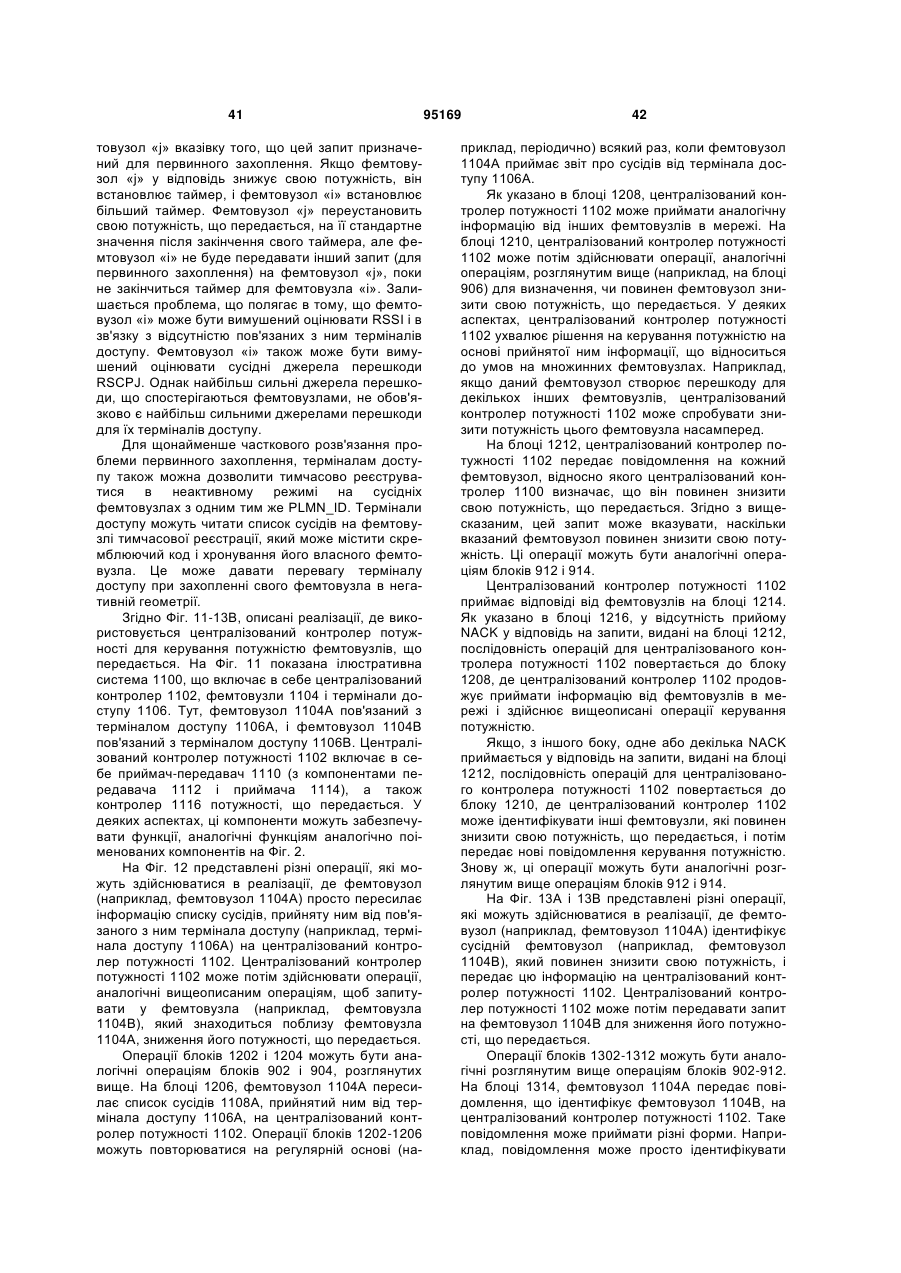

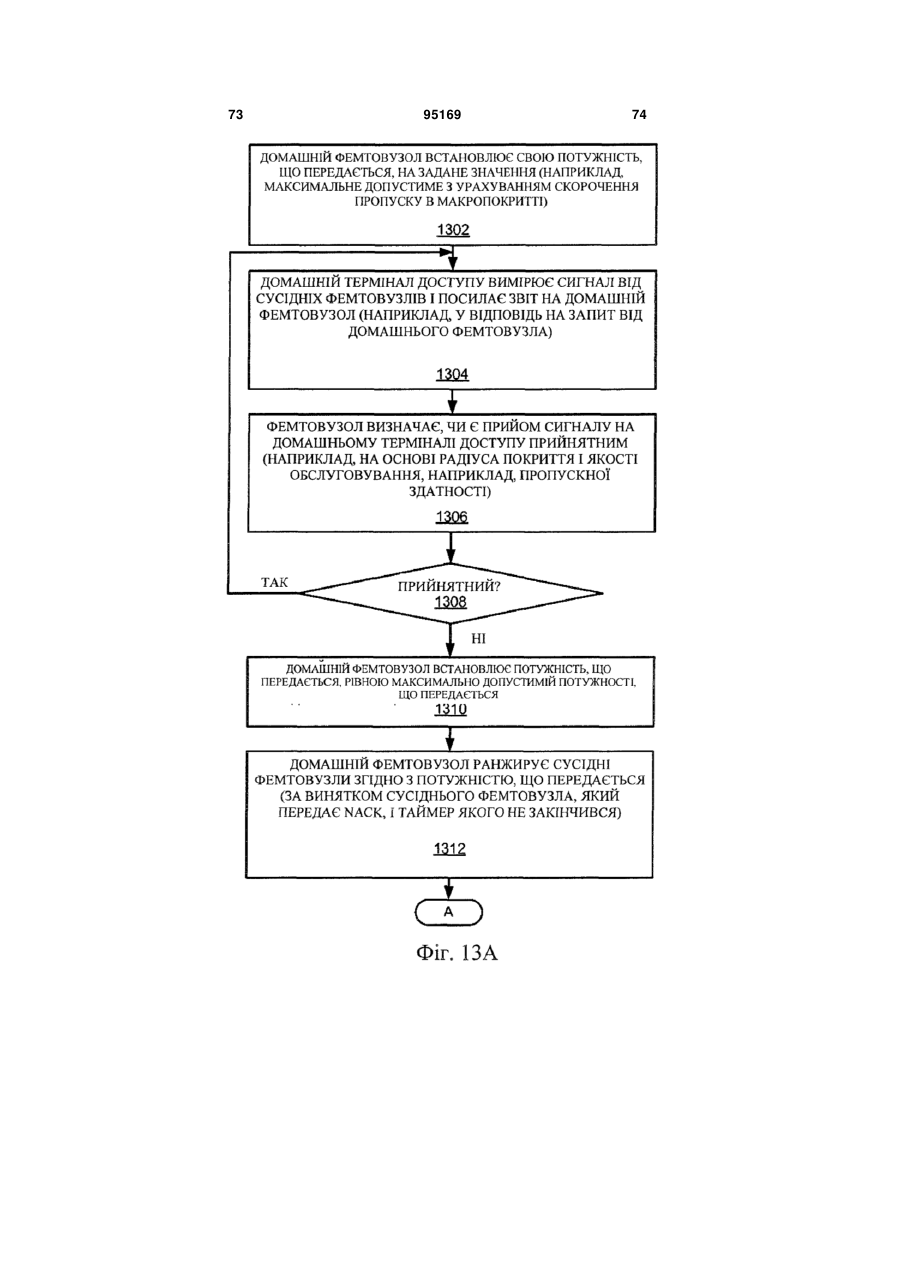

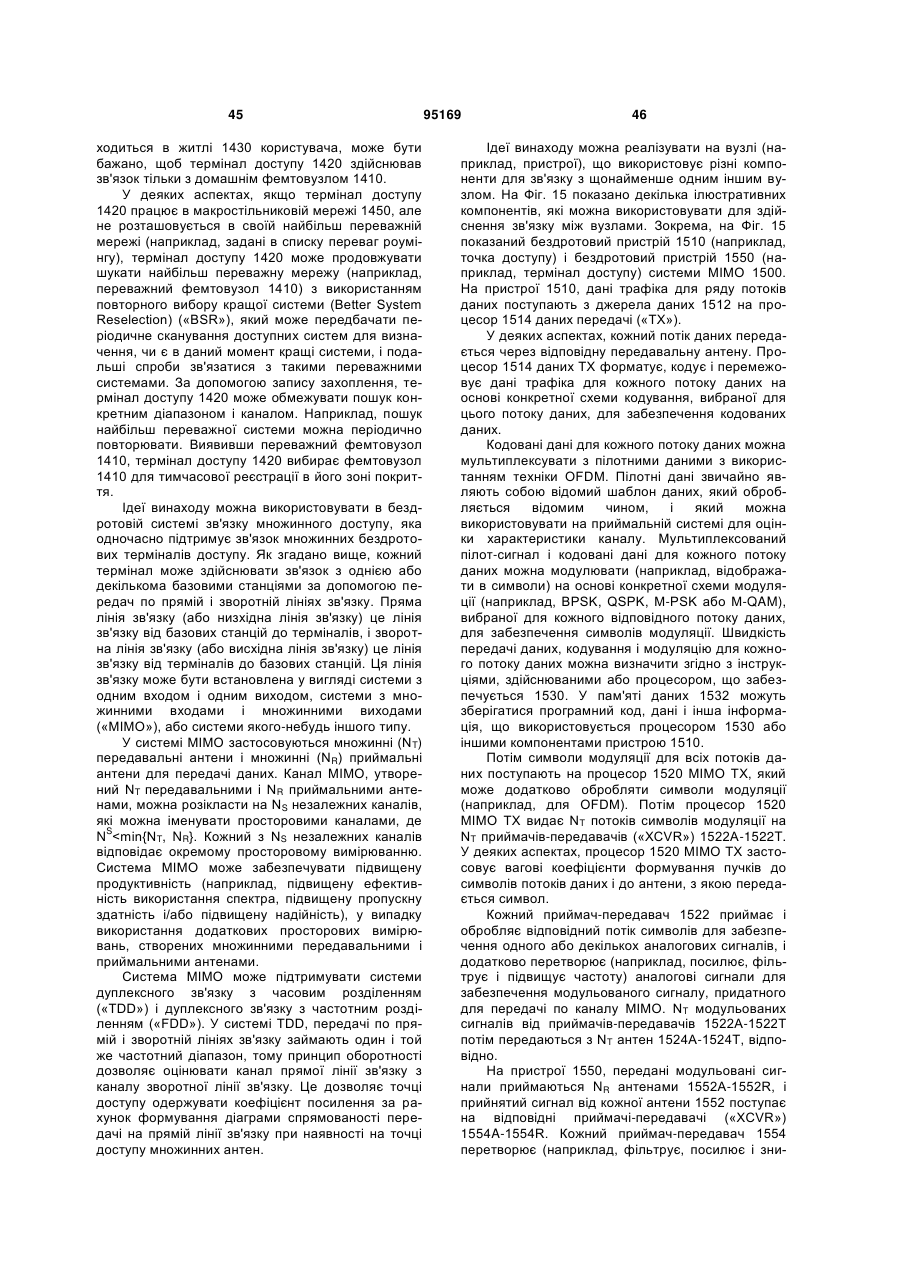

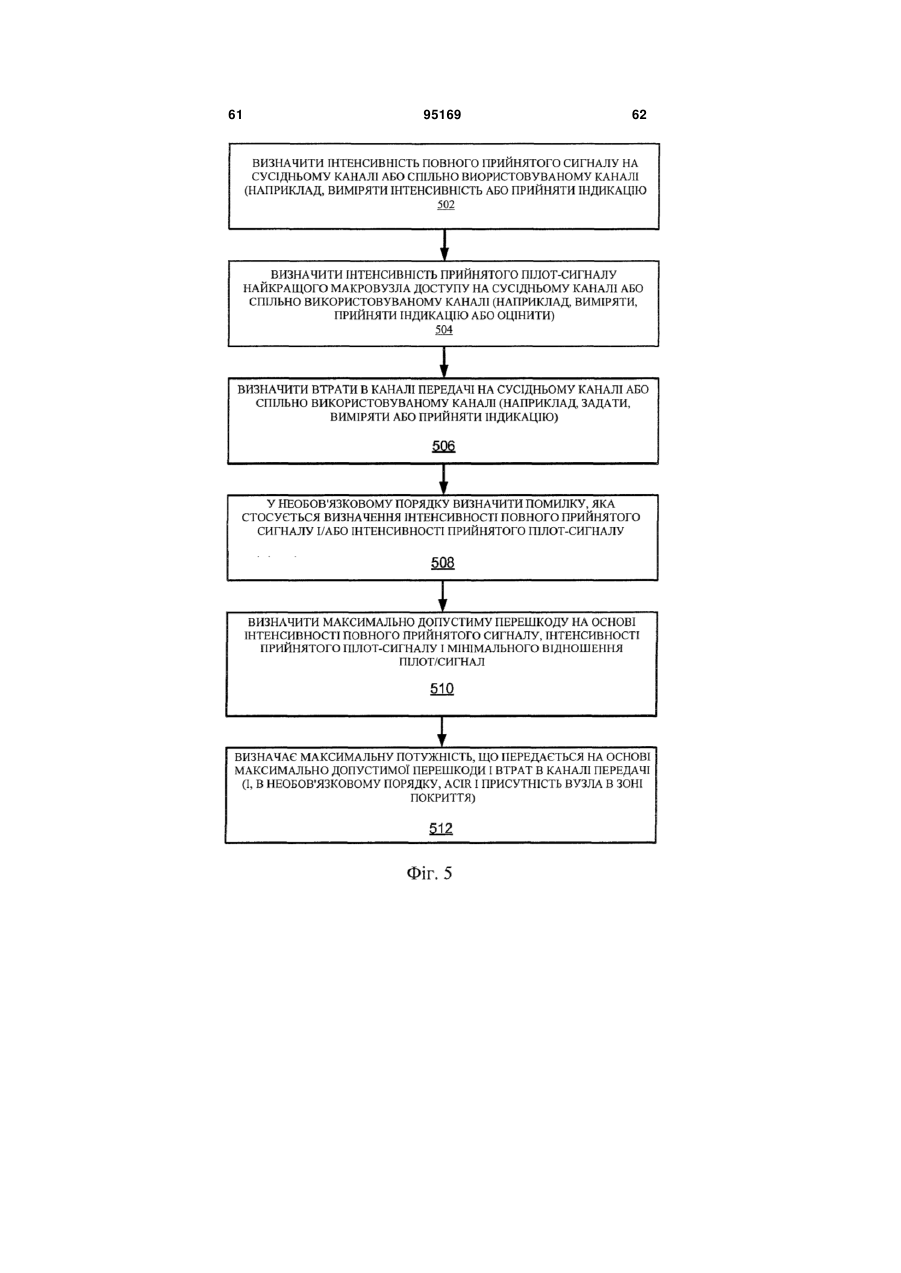

Адаптація потужності, що передається на основі максимальної інтенсивності прийнятого сигналу

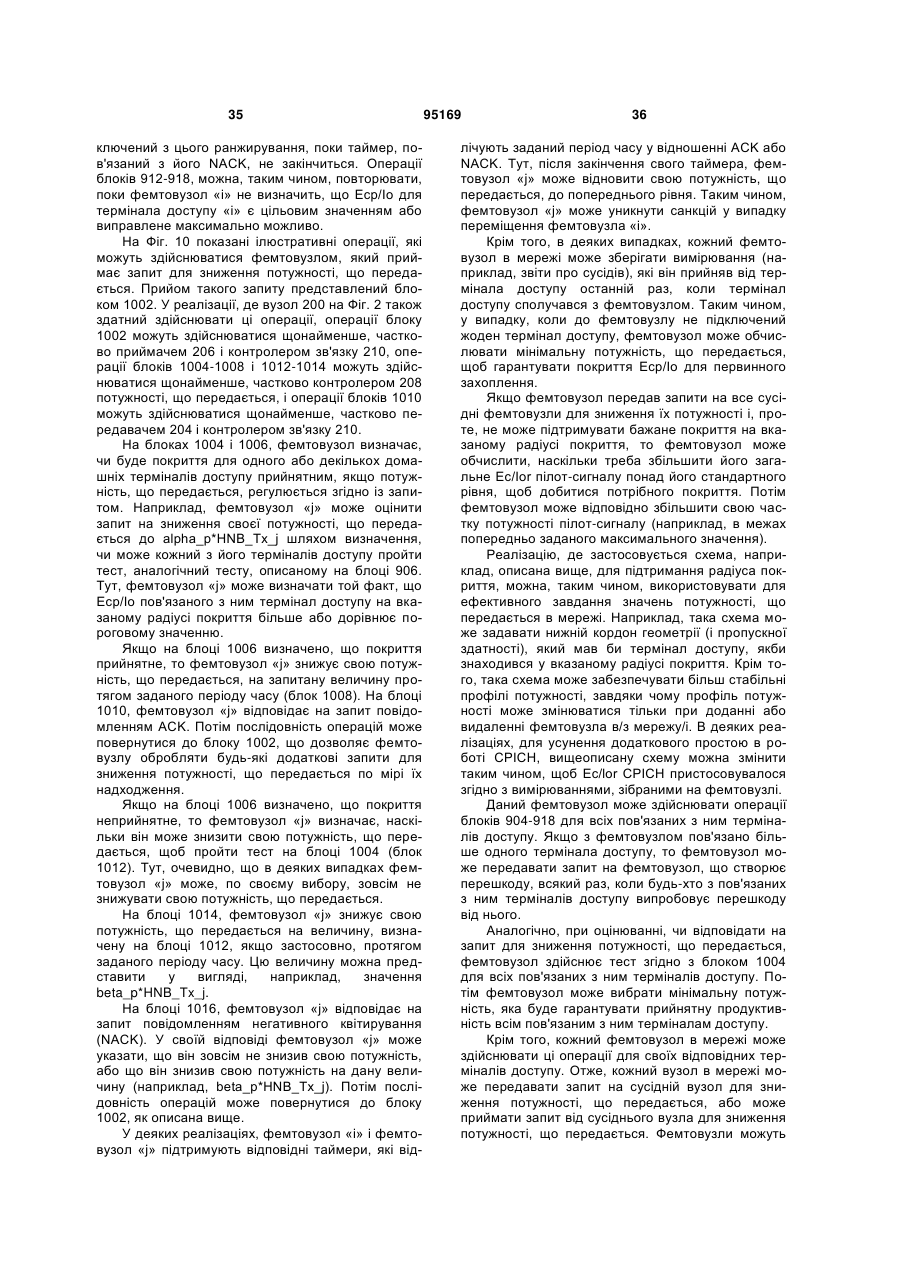

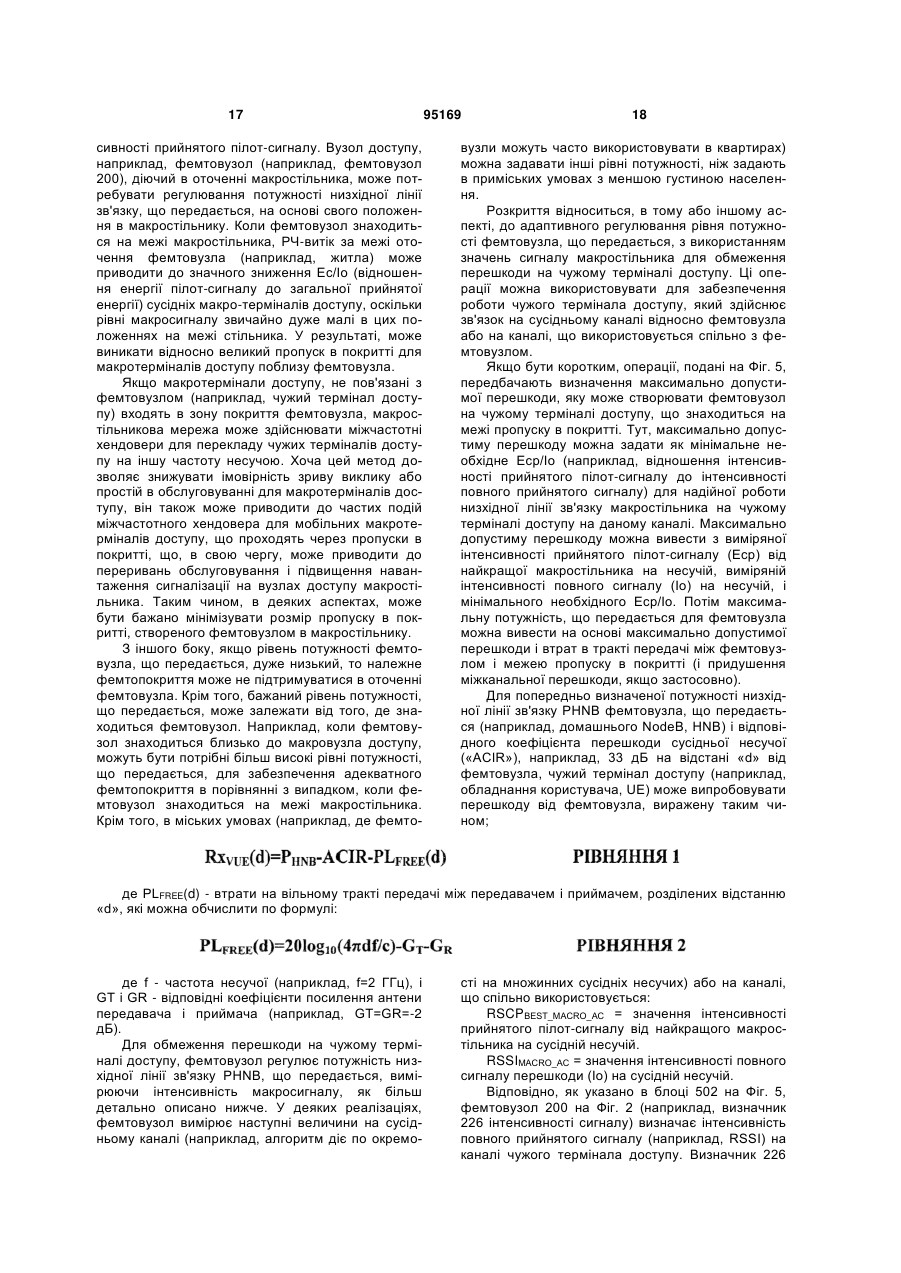

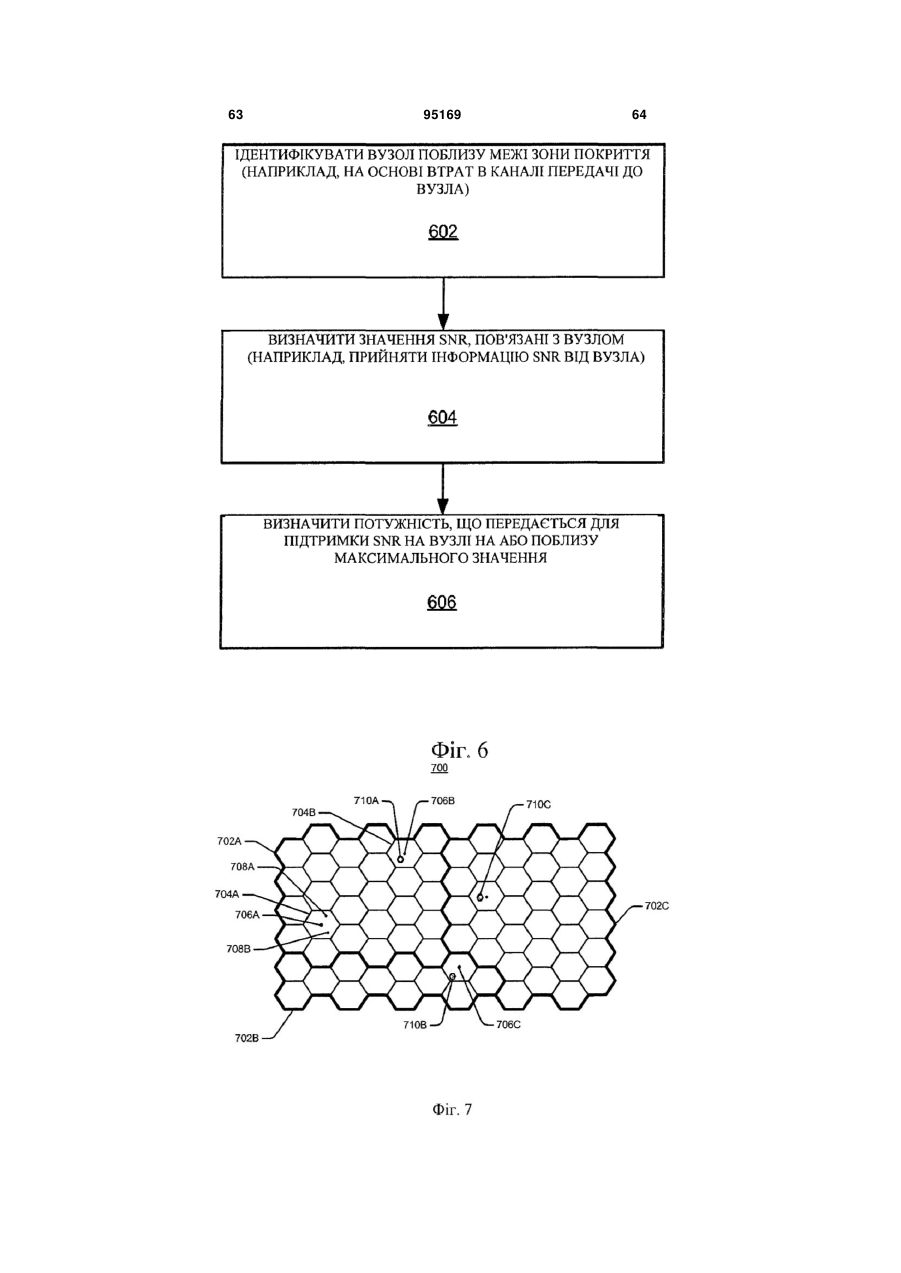

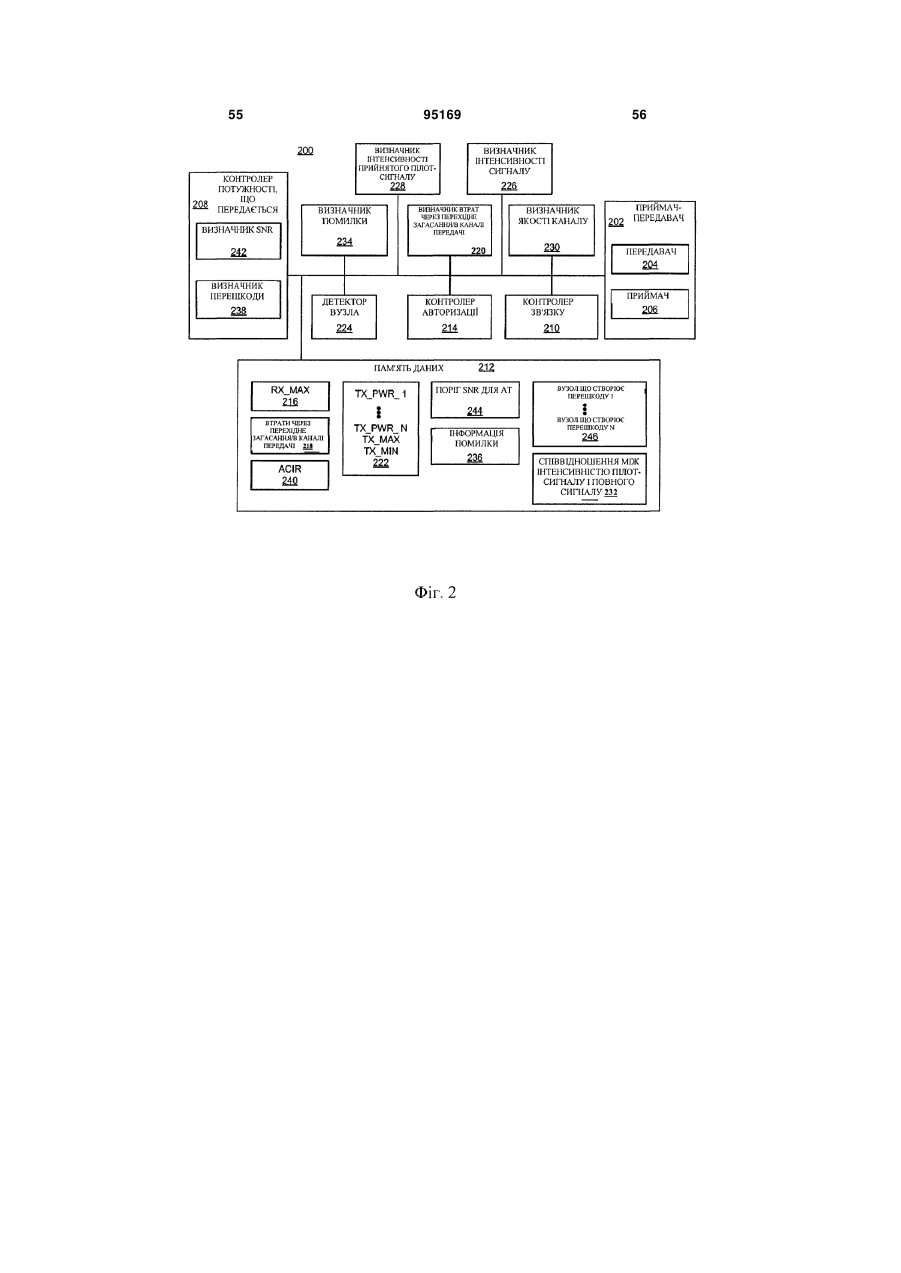

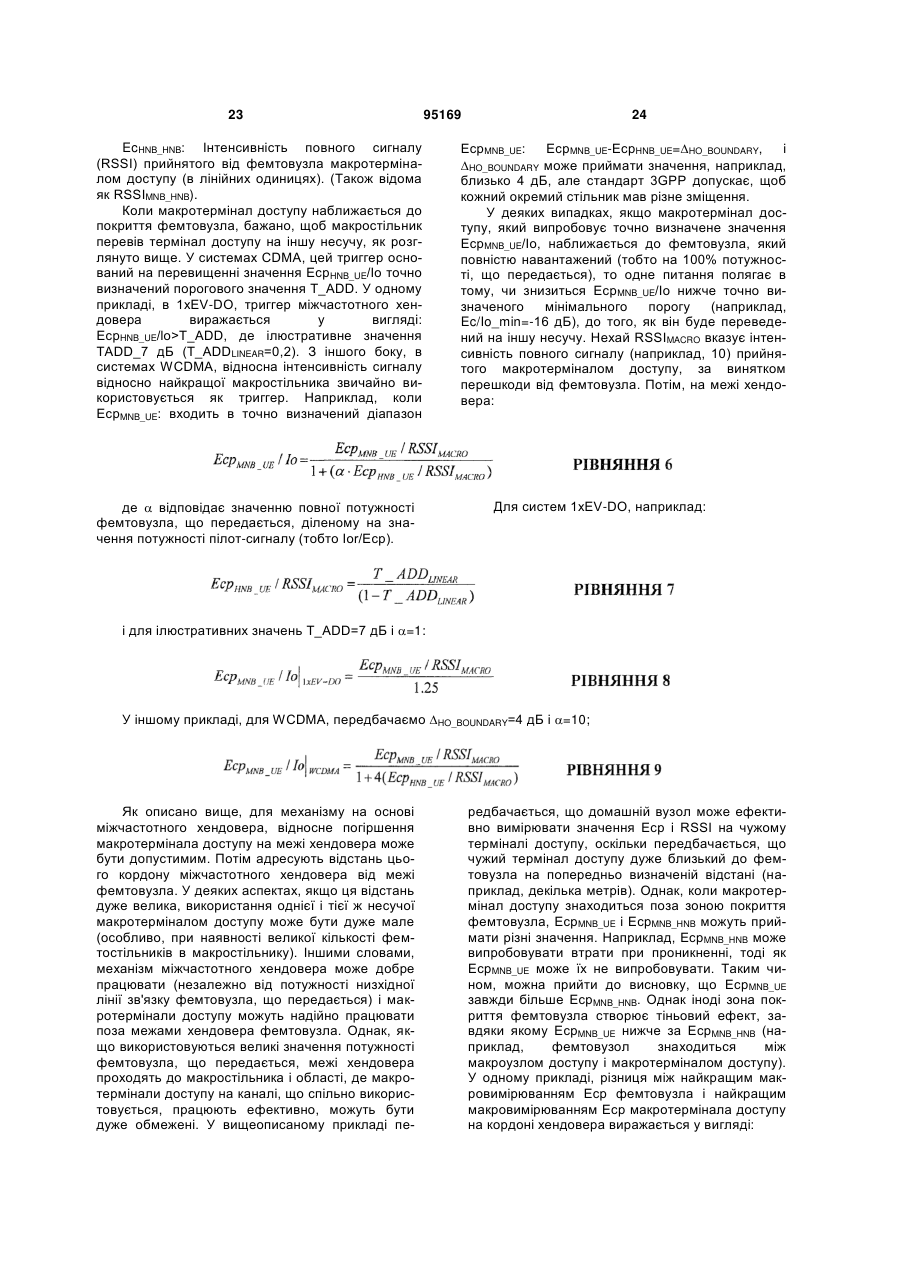

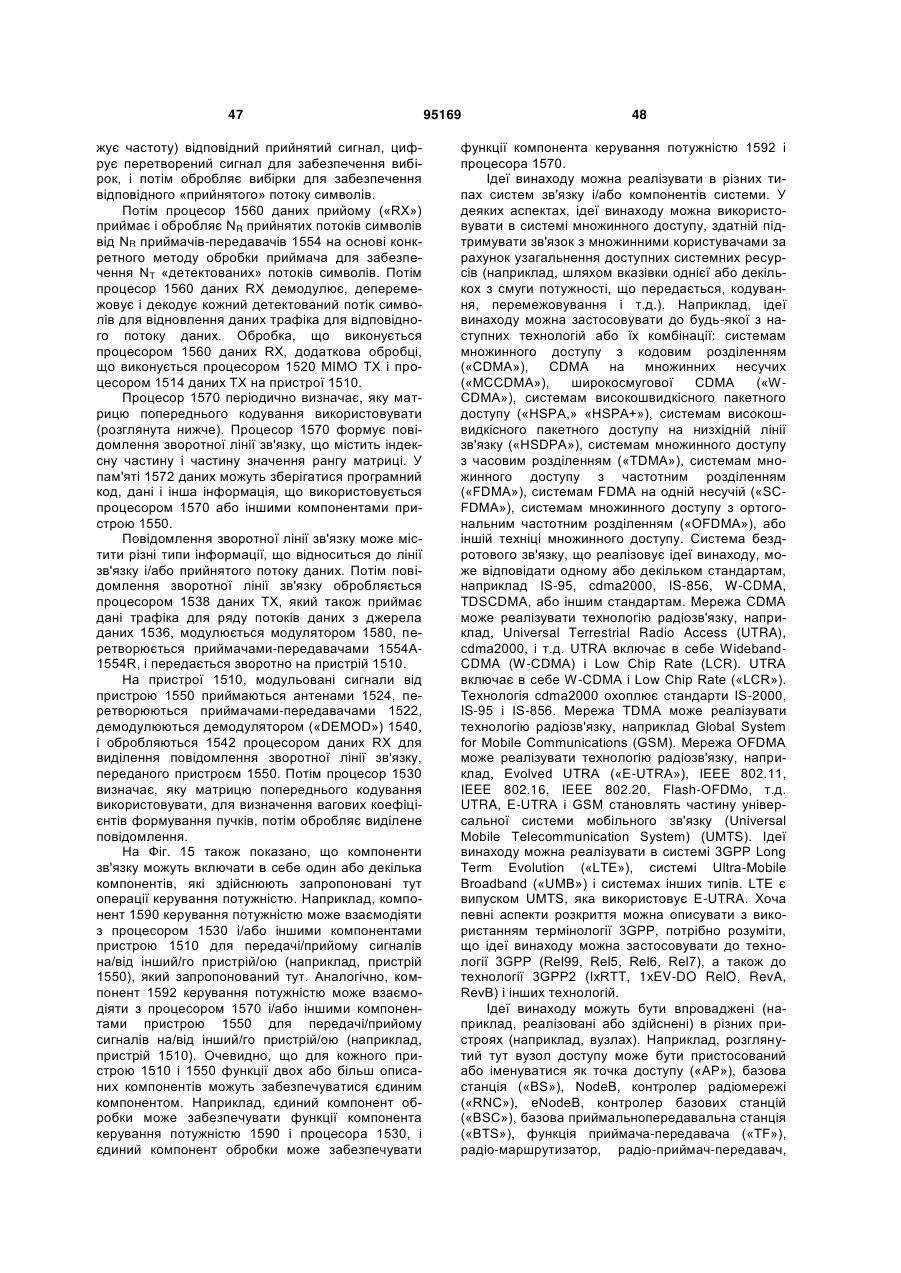

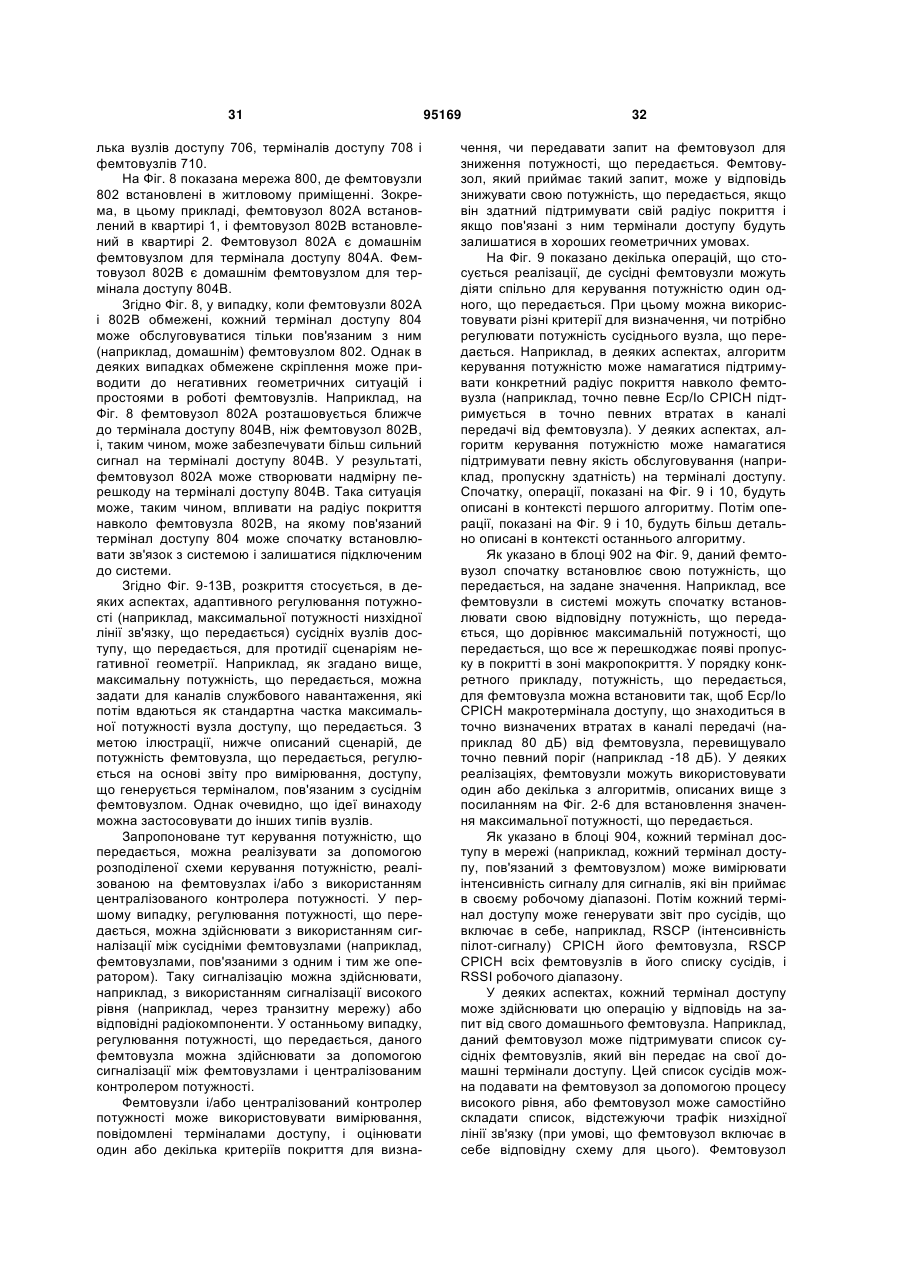

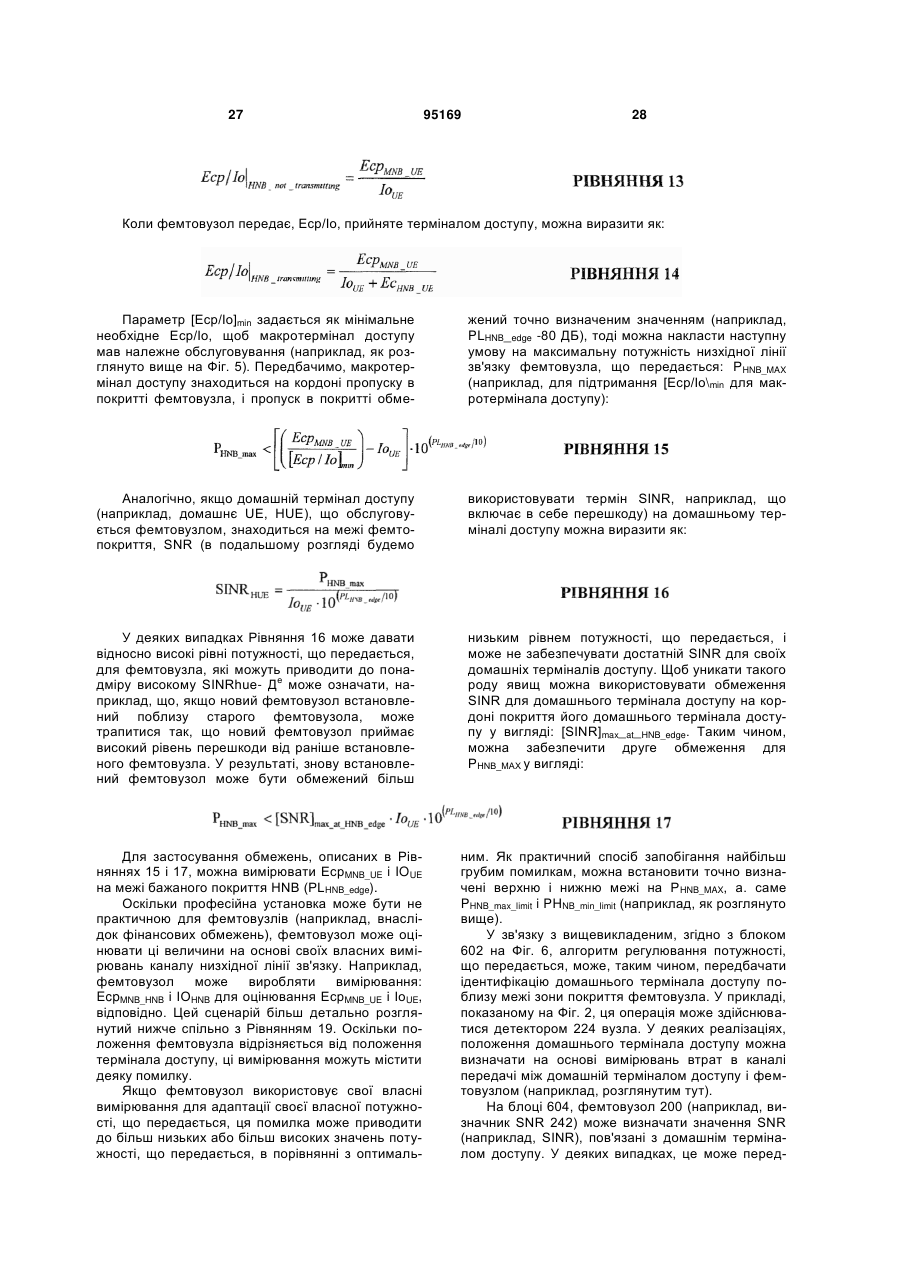

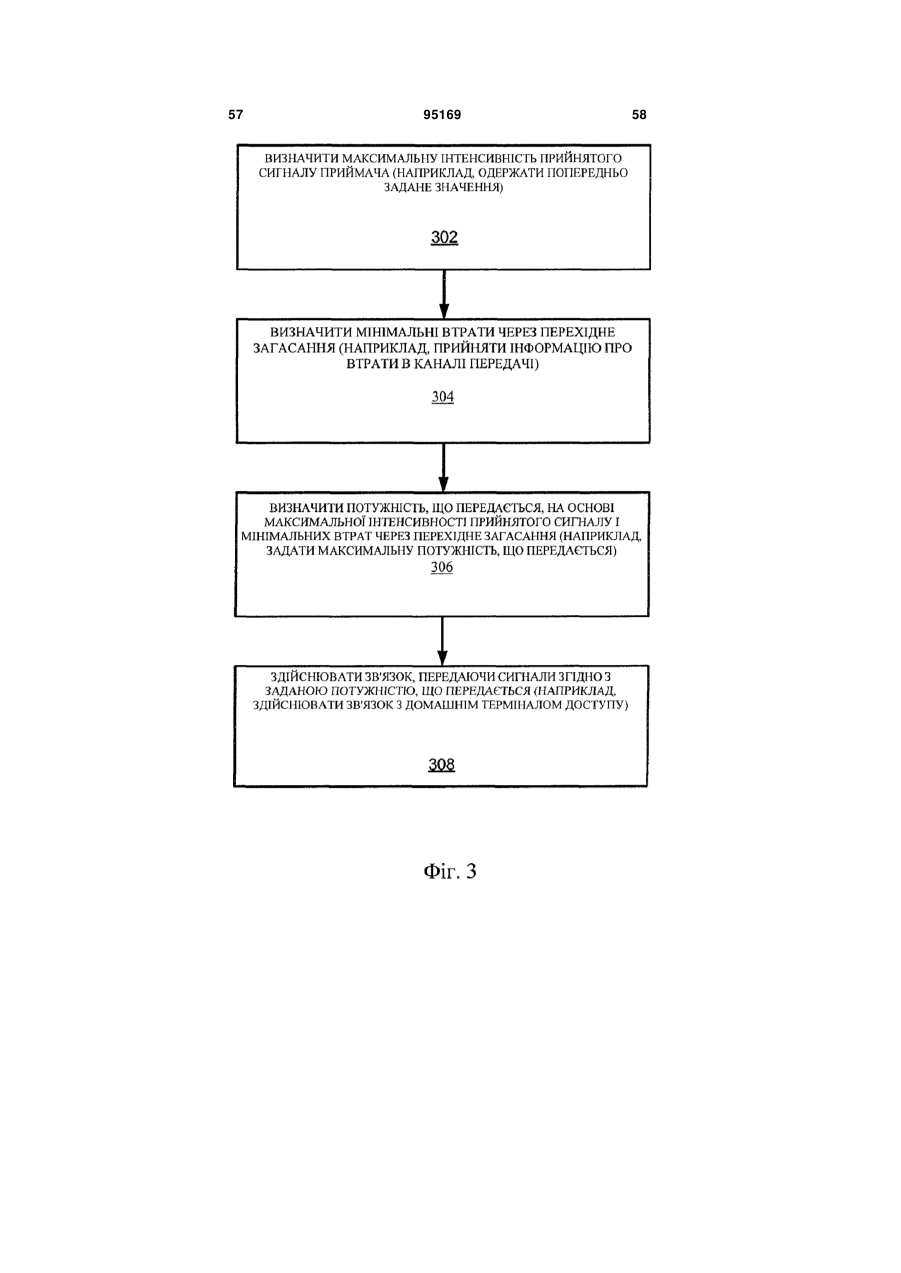

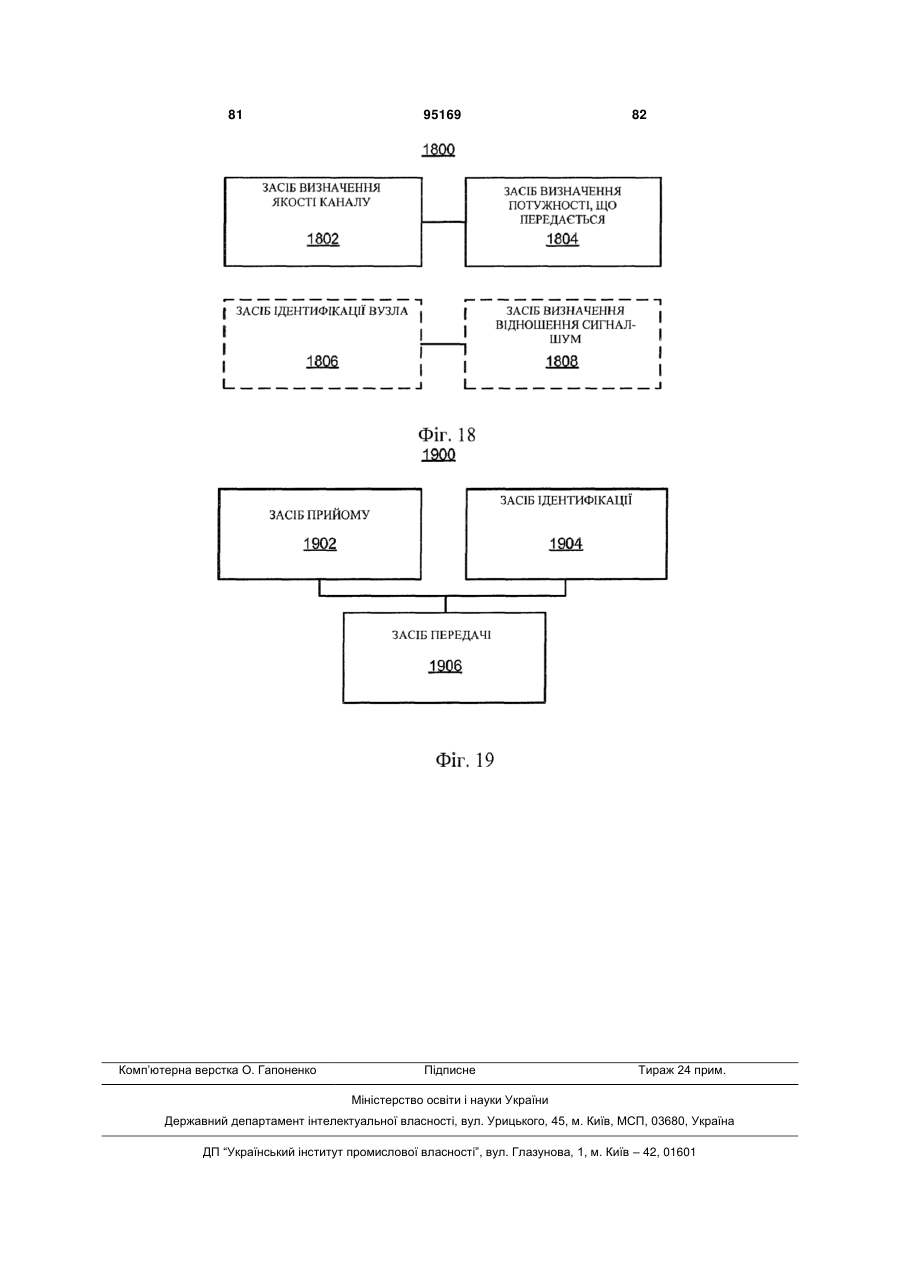

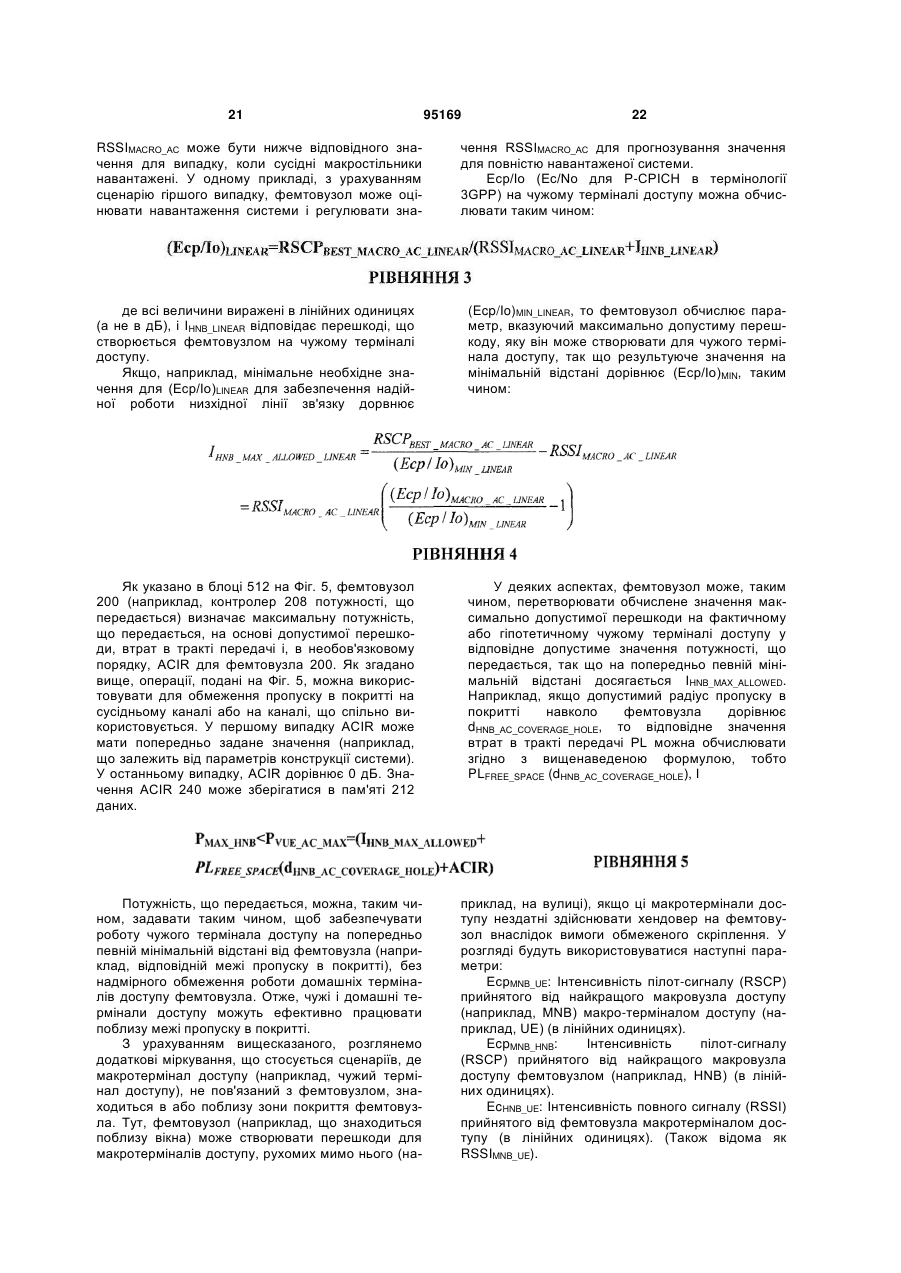

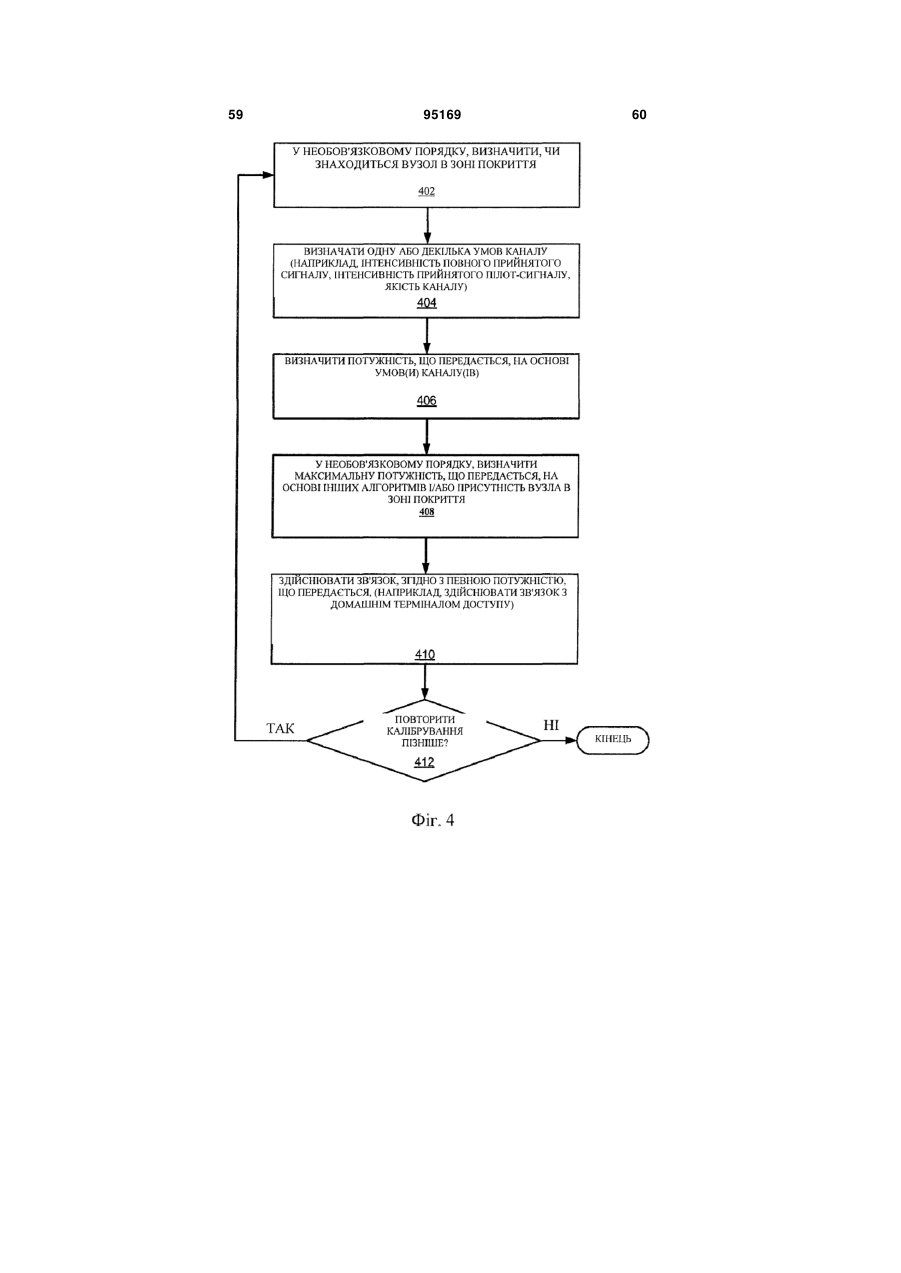

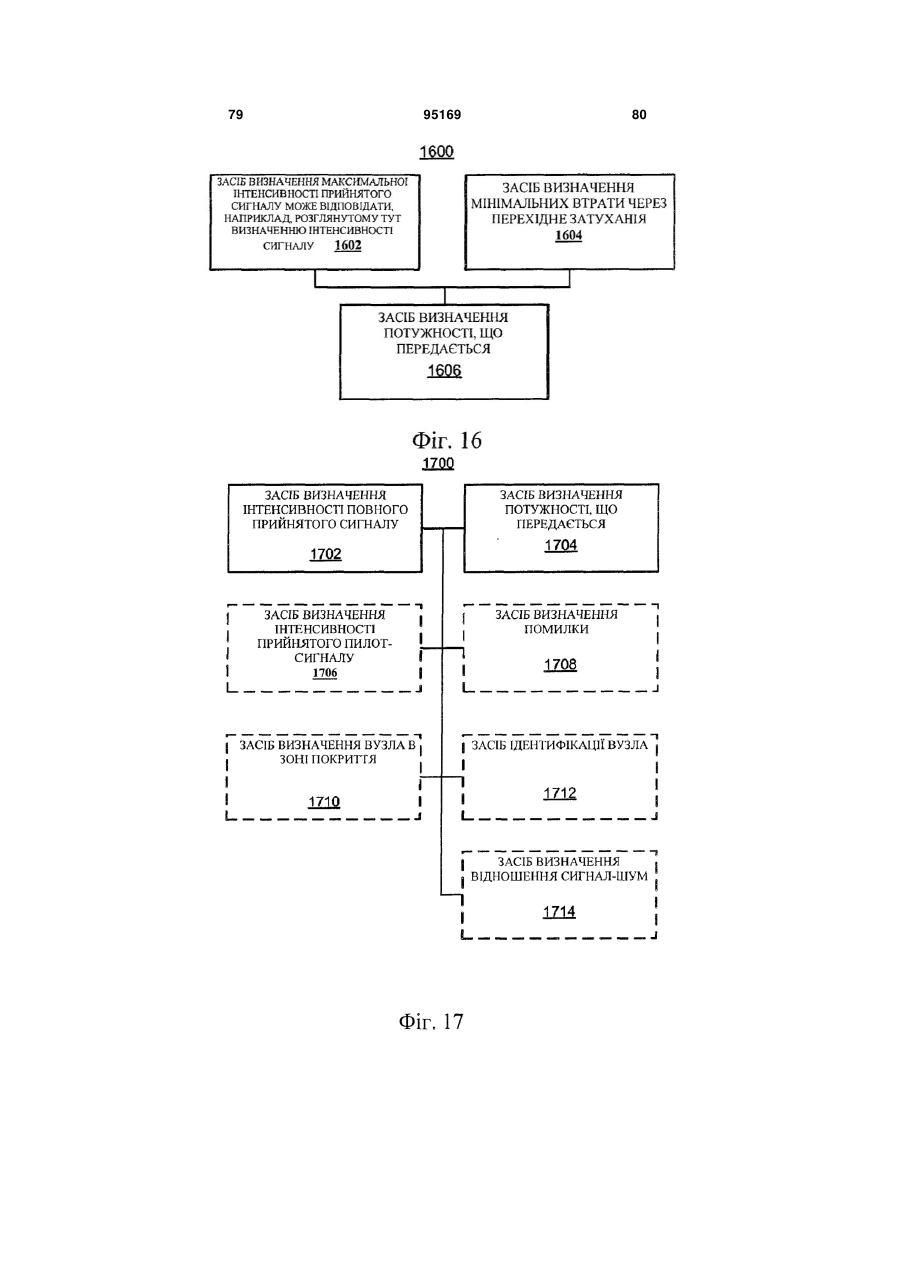

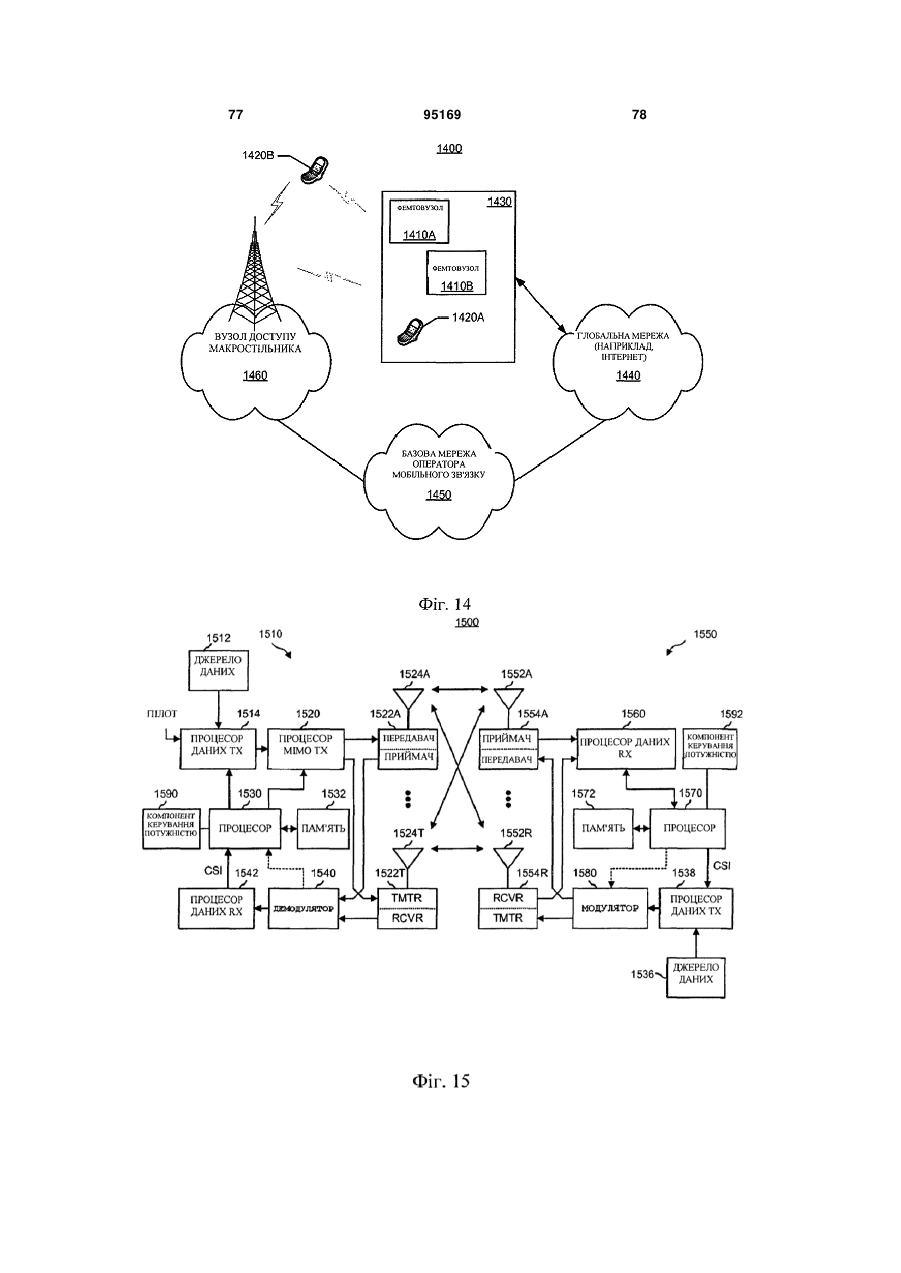

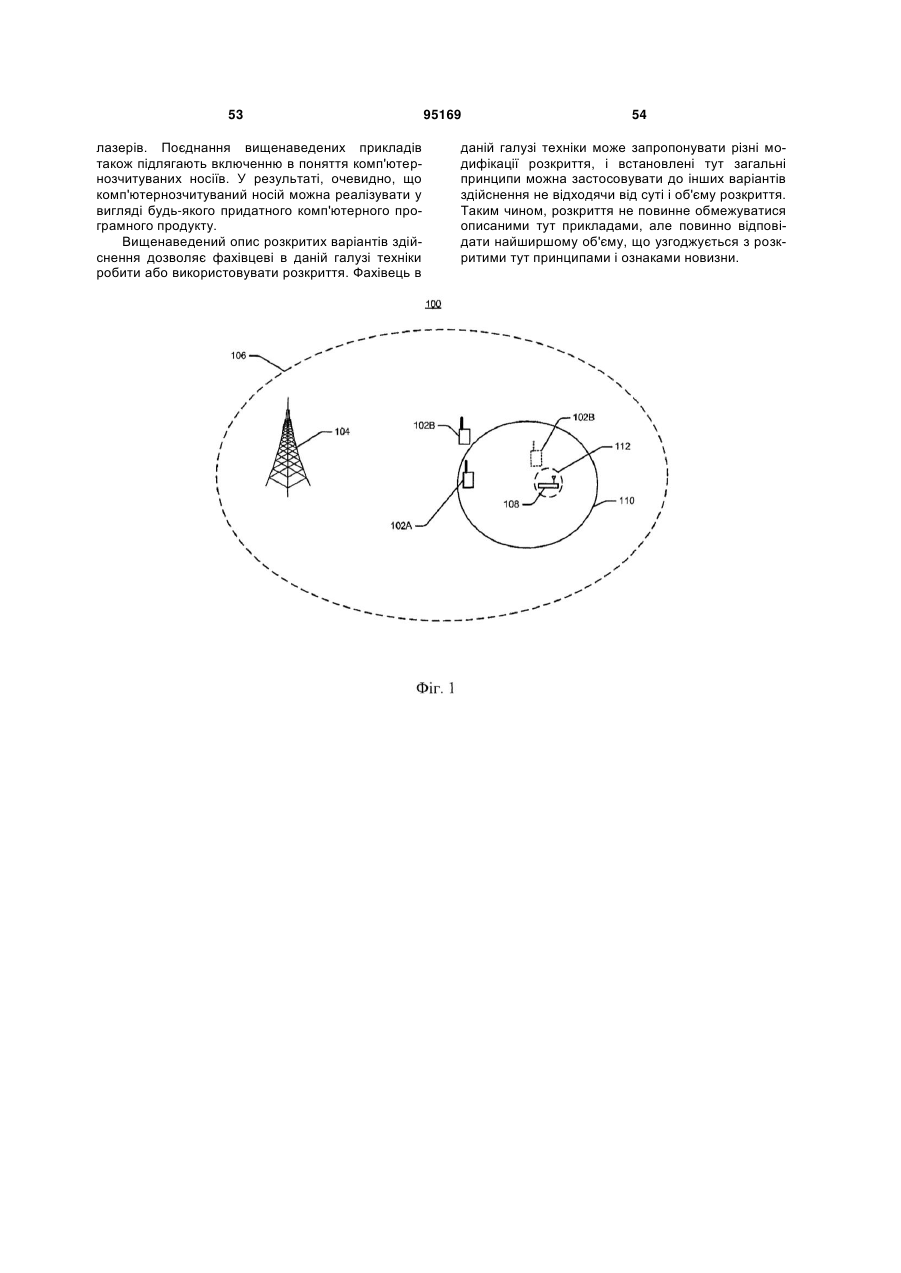

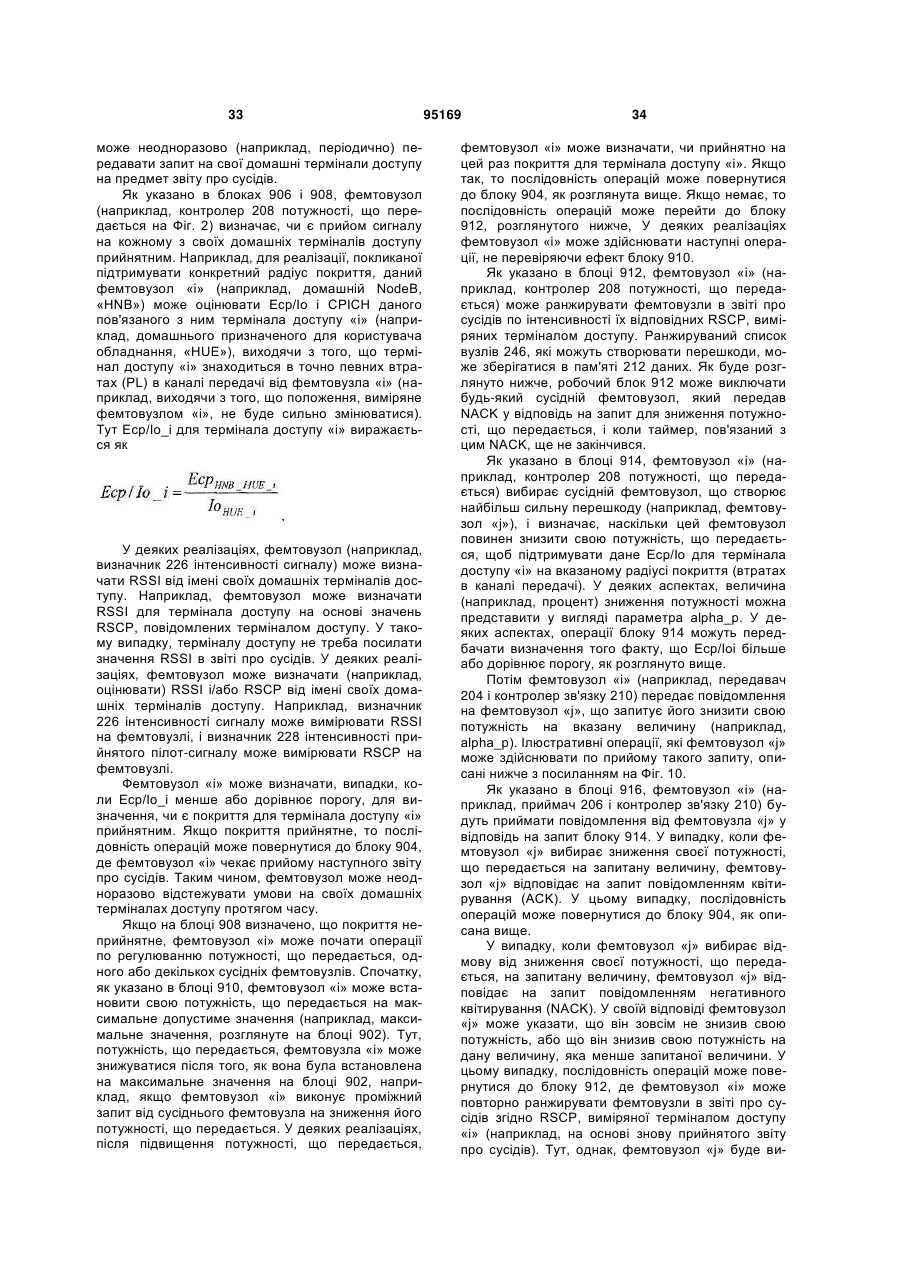

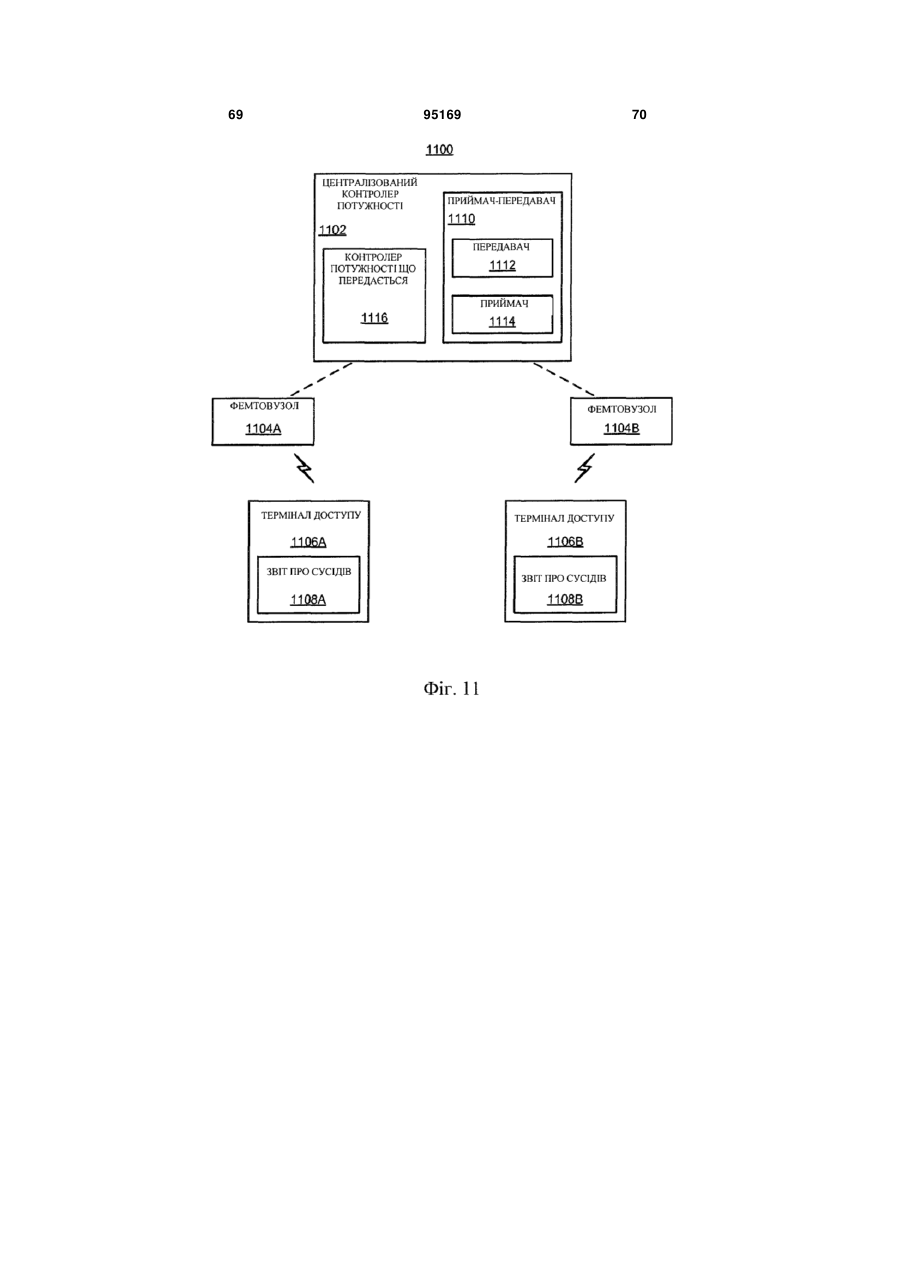

1. Спосіб адаптації потужності передачі на основі максимальної інтенсивності прийнятого сигналу, який включає: визначення максимальної інтенсивності прийнятого сигналу приймача, визначення мінімального перехідного загасання у каналі, і визначення значення потужності, що передається, щоб воно було меншим, ніж сума визначеної максимальної інтенсивності прийнятого сигналу приймача і визначеного мінімального перехідного загасання у каналі. 2. Спосіб за п. 1, в якому значення потужності, що передається, містить значення максимальної потужності, що передається. 3. Спосіб за п. 1, в якому значення потужності, що передається, містить значення потужності, що передається, для загального каналу керування. 4. Спосіб за п. 1, в якому значення потужності, що передається, містить значення потужності, що передається, на низхідній лінії зв'язку для базової станції. 5. Спосіб за п. 1, в якому максимальна інтенсивність прийнятого сигналу і мінімальне перехідне загасання у каналі попередньо задані. 2 (19) 1 3 95169 4 13. Пристрій за п. 11, в якому значення потужності, що передається, містить значення потужності, що передається, для загального каналу керування. 14. Пристрій за п. 11, в якому пристрій обмежений у відношенні щонайменше одного елемента групи, що складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла. 15. Пристрій за п. 11, в якому пристрій є фемтовузлом або піковузлом. 16. Пристрій за п. 11, в якому: значення потужності, що передається, містить перше попереднє значення максимальної потужності, що передається, і контролер потужності, що передається, додатково сконфігурований з можливістю визначення щонайменше одного іншого попереднього значення максимальної потужності, що передається, і з можливістю визначення значення максимальної потужності, що передається, на основі найменшого з першого і щонайменше одного іншого попереднього значення максимальної потужності, що передається. 17. Пристрій для адаптації потужності передачі на основі максимальної інтенсивності прийнятого сигналу, який містить: засіб визначення максимальної інтенсивності прийнятого сигналу приймача, засіб визначення мінімального перехідного загасання у каналі, і засіб визначення значення потужності, що передається, щоб воно було меншим, ніж сума визначеної максимальної інтенсивності прийнятого сигналу приймача і визначеного мінімального перехідного загасання у каналі. 18. Пристрій за п. 17, в якому значення потужності, що передається, містить значення максимальної потужності, що передається. 19. Пристрій за п. 17, в якому значення потужності, що передається, містить значення потужності, що передається, для загального каналу керування. 20. Пристрій за п. 17, в якому пристрій обмежений у відношенні щонайменше одного елемента групи, що складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла. 21. Пристрій за п. 17, в якому пристрій є фемтовузлом або піковузлом. 22. Пристрій за п. 17, в якому: значення потужності, що передається, містить перше попереднє значення максимальної потужності, що передається, і засіб визначення значення потужності, що передається, сконфігурований з можливістю визначення щонайменше одного іншого попереднього значення максимальної потужності, що передається, і з можливістю визначення значення максимальної потужності, що передається, на основі найменшого з першого і щонайменше одного іншого попереднього значення максимальної потужності, що передається. 23. Комп'ютерозчитуваний носій, що зберігає виконувані комп'ютером команди, щоб примусити комп'ютер: визначати максимальну інтенсивність прийнятого сигналу приймача, визначати мінімальне перехідне загасання у каналі і визначати значення потужності, що передається, щоб воно було меншим, ніж сума визначеної максимальної інтенсивності прийнятого сигналу приймача і визначеного мінімального перехідного загасання у каналі. 24. Комп'ютерозчитуваний носій за п. 23, в якому значення потужності, що передається, містить значення максимальної потужності, що передається. 25. Комп'ютерозчитуваний носій за п. 23, в якому значення потужності, що передається, містить значення потужності, що передається, для загального каналу керування. 26. Комп'ютерозчитуваний носій за п. 23, в якому значення потужності, що передається, визначають для вузла, який обмежений у відношенні щонайменше одного елемента групи, що складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла. 27. Комп'ютерозчитуваний носій за п. 23, в якому значення потужності, що передається, визначають для фемтовузла або піковузла. 28. Комп'ютерозчитуваний носій за п. 23, в якому значення потужності, що передається, містить перше попереднє значення максимальної потужності, що передається, і комп'ютерозчитуваний носій додатково містить коди, які наказують комп'ютеру визначати щонайменше одне інше попереднє значення максимальної потужності, що передається, і визначати значення максимальної потужності, що передається, на основі найменшого з першого і щонайменше одного іншого попереднього значення максимальної потужності, що передається. Вимога пріоритету згідно 35 U.S.C. з 119 Дана заявка вимагає пріоритет попередньої патентної заявки США №60/955301, що належать нам, поданої 10 серпня 2007 р., за номером в реєстрі патентного повіреного 072134Р1, і попередньої патентної заявки США №60/957967, поданої 24 серпня 2007 р., за номером в реєстрі патентного повіреного 072134Р2, розкриття яких, таким чином, включене сюди у вигляді посилання. Рівень техніки Дана заявка стосується, загалом, бездротового зв'язку і, зокрема, але не виключно, підвищення продуктивності зв'язку. Рівень техніки Системи бездротового зв'язку широко використовуються для забезпечення різних типів зв'язку (наприклад, для передачі мови, даних, мультимедійних послуг і т.д.) для множинних користувачів. Оскільки потреба у високошвидкісних і мультимедійних послугах передачі даних швидко росте, 5 задача полягає в реалізації ефективних і надійних систем зв'язку з підвищеною продуктивністю. У доповнення до базових станцій традиційної мережі мобільного телефонного зв'язку (наприклад, макростільникової мережі), можна використовувати базові станції з малою зоною покриття, наприклад, в будинку користувача. Такі базові станції з малою зоною покриття загальновідомі як базові станції точки доступу, домашні NodeB або фемтостільники, і їх можна використовувати для забезпечення більш надійного бездротового покриття в приміщенні для мобільних пристроїв. Звичайно такі базові станції з малою зоною покриття підключені до інтернету і мережі оператора мобільного зв'язку через маршрутизатор DSL або кабельний модем. У типовій макростільниковій установці РЧпокриття планується і керується операторами стільникової мережі для оптимізації покриття. З іншого боку, абонент особисто може встановлювати фемтобазові станції і використовувати спонтанно. З цієї причини, фемостільники можуть створювати перешкоду як на висхідній («UL»), так і на низхідній лінії зв'язку («DL») макростільників. Наприклад, фемтобазова станція, встановлена поблизу вікна житла, може створювати значну перешкоду низхідній лінії зв'язку для будь-яких терміналів доступу поза будинком, які не обслуговуються фемтостільником. Крім того, на висхідній лінії зв'язку, домашні термінали доступу, які обслуговуються фемтостільником, можуть створювати перешкоду на базовій станції макростільника (наприклад, макро-NodeB). Перешкоду між макро- і фемто- установками можна ослабити, якщо фемтомережа працює на іншій радіочастоті несучій, ніж макростільникова мережа. Фемостільники також можуть створювати перешкоди один для одного внаслідок незапланованого використання. Наприклад, в багатоквартирному будинку, фемтобазова станція, встановлена поблизу стіни, що розділяє дві квартири, може створювати значну перешкоду в сусідній квартирі. При цьому, найбільш могутня фемтобазова станція, яку «бачить» домашній термінал доступу (наприклад, найбільш могутня відносно інтенсивності радіосигналу, що приймається на терміналі доступу), не обов'язково є обслуговуючою базовою станцією для термінала доступу внаслідок обмеженої політики асоціювання, що проводиться цією фемтобазовою станцією. Таким чином, питання радіоперешкоди можуть вставати в системі зв'язку, де радіочастотне («РЧ») покриття фемтобазових станцій не оптимізоване оператором мобільного зв'язку, і де використання таких базових станцій здійснюється спонтанно. Таким чином, потрібне вдосконалене керування перешкодами для бездротових мереж. Суть винаходу Нижче представлені ілюстративні аспекти розкриття. Потрібно розуміти, що будь-яка згадка терміну «аспекти» може стосуватися одного або декількох аспектів розкриття. Розкриття стосується, в тому або іншому аспекті, визначення потужності (наприклад, максима 95169 6 льної потужності), що передається на основі максимальної інтенсивності прийнятого сигналу, яку допускає приймач, і на основі мінімальних втрат через перехідне загасання від передавального вузла на приймач. Таким чином, можна уникнути зниження чутливості приймача в системі, де втрати в тракті передачі між цими компонентами відносно малі (наприклад, де приймач може розташовуватися довільно близько до передавача). Розкриття стосується, в деяких аспектах, задавання потужності, що передається для вузла доступу (наприклад, фемтовузла), щоб відповідний простій в роботі (наприклад, пропуски в покритті), що виник в стільнику (наприклад, макростільнику), був обмежений, нарівні з тим, щоб був забезпечений прийнятний рівень покриття для терміналів доступу, пов'язаних з вузлом доступу. У деяких аспектах, ці методи можна використовувати для пропусків в покритті на сусідніх каналах (наприклад, реалізованих на сусідніх РЧ несучих) і близько розташованих каналах (наприклад, реалізованих на одній і тієї ж РЧ несучій). Розкриття стосується, в деяких аспектах, автономного регулювання потужності, що передається на низхідній лінії зв'язку на вузлі доступу (наприклад, фемтовузлі) для придушення перешкоди. У деяких аспектах, потужність, що передається, регулюють на основі вимірювання каналу і заданого пропуску в покритті. При цьому, оператор мобільного зв'язку може задавати пропуск в покритті і/або характеристики каналу, що використовується для регулювання потужності, що передається. У деяких реалізаціях вузол доступу вимірює (або приймає індикацію) інтенсивність прийнятого сигналу для сигналів від макровузла доступу і прогнозує втрати в тракті передачі, що стосується пропуску в покритті в макростільнику (наприклад, скореговані на втрати при проникненні, т.д.). На основі мети покриття (втрат в тракті передачі), вузол доступу може вибирати конкретне значення потужності, що передається. Наприклад, потужність, що передається, на вузлі доступу можна регулювати на основі виміряної інтенсивності макросигналу (наприклад, RSCP) і інтенсивності повного сигналу (наприклад, RSSI), виміряної на рівні макровузла. Розкриття стосується, в деяких аспектах, задавання потужності, що передається, на основі якості каналу. Наприклад, вузол доступу може починати роботу зі стандартної потужності (наприклад, значення частки пілот-сигналу), що передається, коли вона встановлена, і потім динамічно регулювати потужність, що передається, на основі зворотного зв'язку по DRC/CQI від термінала доступу. У деяких аспектах, якщо DRC, що запитується, завжди дуже високий протягом тривалого періоду часу, це говорить про те, що значення РЧ може бути дуже високим, і вузол доступу може вибрати більш низьке значення для роботи. Розкриття стосується, в деяких аспектах, задавання потужності, що передається, на основі відношення сигнал-шум на терміналі доступу. Наприклад, максимальна потужність, що передається, може бути задана для вузла доступу, щоб га 7 рантувати, що відношення сигнал-шум на асоційованому з ним терміналі доступу не перевищує задане максимальне значення, коли термінал доступу знаходиться на або поблизу межі зони покриття вузла доступу. Розкриття стосується, в деяких аспектах, адаптивного регулювання потужності низхідної лінії зв'язку сусідніх вузлів доступу, що передається. У деяких аспектах, для підвищення продуктивності мережі можна використовувати спільне використання інформації між вузлами доступу. Наприклад, якщо термінал доступу випробовує високі рівні перешкоди від сусіднього вузла доступу, інформація, що стосується цієї перешкоди, може бути ретрансльована на сусідній вузол доступу через домашній вузол доступу термінала доступу. Як специфічний приклад, термінал доступу може відправляти звіт про сусідів на свій домашній вузол доступу, причому цей звіт вказує інтенсивність прийнятого сигналу, що сприймається терміналом доступу від сусідніх вузлів доступу. Потім вузол доступу може визначати, чи випробовує домашній термінал доступу надмірну перешкоду від одного з вузлів доступу, на основі звіту про сусідів. Якщо так, то вузол доступу може відправляти повідомлення на вузол доступу, що створює перешкоду, що вимагає, щоб вузол доступу знизив свою потужність, що передається. Аналогічні функції можна забезпечити з використанням централізованого контролера потужності. Короткий опис креслень Ці і інші ілюстративні аспекти розкриття будуть описані в нижченаведених докладному описі і формулі винаходу, в прикладених кресленнях, в яких: Фіг. 1 - спрощена схема декількох ілюстративних аспектів системи зв'язку, що включає в себе макропокриття і покриття меншого масштабу; Фіг. 2 - спрощена блок-схема декількох ілюстративних аспектів вузла доступу; Фіг. 3 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для визначення потужності, що передається на основі максимальної інтенсивності прийнятого сигналу приймача і мінімальних втрат через перехідне загасання; Фіг. 4 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для визначення потужності, що передається, на основі одного або декількох умов каналу; Фіг. 5 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для визначення потужності, що передається на основі інтенсивності повного прийнятого сигналу; Фіг. 6 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для визначення потужності, що передається на основі відношення сигнал-шум; Фіг. 7 - спрощена схема, що ілюструє зони покриття для бездротового зв'язку; Фіг. 8 - спрощена схема декількох ілюстративних аспектів системи зв'язку, що включає в себе сусідні фемостільники; Фіг. 9 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені 95169 8 для керування потужністю сусіднього вузла доступу, що передається; Фіг. 10 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для регулювання потужності, що передається у відповідь на запит від іншого вузла; Фіг. 11 - спрощена схема декількох ілюстративних аспектів системи зв'язку, що включає в себе централізоване керування потужністю; Фіг. 12 - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для керування потужністю вузла доступу, що передається з використанням централізованого керування потужністю; Фіг. 13А і 13В - логічна блок-схема декількох ілюстративних аспектів операцій, які можуть бути здійснені для керування потужністю вузла доступу, що передається з використанням централізованого керування потужністю; Фіг. 14 - спрощена схема системи бездротового зв'язку, що включає в себе фемтовузли; Фіг. 15 - спрощена блок-схема декількох ілюстративних аспектів компонентів зв'язку; і Фіг. 16-19 - спрощені блок-схеми декількох ілюстративних аспектів запропонованих тут пристроїв, сконфігурованих з можливістю забезпечення керування потужністю. Відповідно до звичайної практики різних ознак, проілюстрованих на кресленнях, які можуть бути не виконані в масштабі. Відповідно, розміри різних ознак, для ясності, можуть бути збільшені або зменшені. Крім того, деякі креслення можуть бути спрощені для ясності. Таким чином, креслення можуть не відображати всі компоненти даного пристрою (наприклад, пристрої) або способу. Нарешті, однотипні умовні позначення можна використовувати для вказівки однотипних ознак в описі винаходу і кресленнях. Докладний опис Нижче описані різні аспекти розкриття. Очевидно, що ідеї винаходу можуть бути реалізовані в самих різноманітних формах, і що будь-які конкретні структури, функції або вони спільно розкриті тут виключно в порядку прикладу. На основі ідей винаходу, фахівець в даній галузі техніки може передбачити, що розкритий тут аспект можна реалізувати незалежно від будь-яких інших аспектів, і що два або більше з цих аспектів можна порізному об'єднувати. Наприклад, пристрій можна реалізувати або спосіб можна здійснювати з використанням будь-якої кількості викладених тут аспектів. Крім того, такий пристрій можна реалізувати або такий спосіб можна здійснювати з використанням інших структур, функцій, або структур і функцій, додаткових або відмінних від одного або декількох з викладених тут аспектів. Крім того, аспект може містити щонайменше один пункт формули винаходу. На Фіг. 1 показані ілюстративні аспекти мережної системи 100, яка включає в себе макромасштабне покриття (наприклад, глобальну стільникову мережу, наприклад, мережа третього покоління 3G, яка звичайно називається макростільниковою мережею) і покриття меншого масштабу (наприклад, мережне оточення в межах квартири або в 9 межах будівлі). Коли вузол, наприклад, термінал 102А доступу, переміщається по мережі, термінал 102А доступу може обслуговуватися в певних місцях вузлами доступу (наприклад, вузлом 104 доступу), які забезпечують макропокриття, представлене областю 106, тоді як термінал доступу 102А може обслуговуватися в інших місцях вузлами доступу (наприклад, вузлом 108 доступу), які забезпечують покриття меншого масштабу, представлене областю 110. У деяких аспектах, вузли з меншим покриттям можна використовувати для забезпечення збільшення місткості, покриття в приміщенні, і різних послуг (наприклад, для більш стійкого обслуговування користувача). Як буде більш детально розглянуто нижче, вузол 108 доступу може бути обмежений в тому, що він може не надавати деякі послуги деяким вузлам (наприклад, чужому терміналу 102В доступу). У результаті, в зоні 104 макропокриття може виникати пропуск в покритті (наприклад, відповідний зоні 110 покриття). Розмір пропуску в покритті може залежати від того, чи працюють вузол 104 доступу і вузол 108 доступу на одній і тій же несучій частоті. Наприклад, коли вузли 104 і 108 працюють на частоті (наприклад, з використанням однієї і тієї ж несучої частоти), що спільно використовується, пропуск в покритті може відповідати зоні 110 покриття. Таким чином, в цьому випадку термінал 102А доступу може втрачати макропокриття, знаходячись в зоні 110 покриття (що, наприклад, указано фантомним зображенням термінала 102В доступу). Коли вузли 104 і 108 працюють на сусідніх каналах (наприклад, з використанням різних несучих частот), в зоні макропокриття 104 може виникати менший пропуск 112 в покритті внаслідок міжканальної перешкоди від вузла 108 доступу. Таким чином, коли термінал 102А доступу працює на сусідньому каналі, термінал 102А доступу може приймати макропокриття в положенні, яке ближче до вузла 108 доступу (наприклад, трохи за межами зони 112 покриття). У залежності від параметрів конструкції системи, пропуск в покритті каналу, що спільно використовується, може бути відносно великий. Наприклад, якщо рівень перешкоди від вузла 108 доступу близький до рівня теплового шуму, пропуск в покритті може мати радіус порядку 40 метрів для системи CDMA, де передається потужність вузла 108 доступу, що дорівнює 0 дБм, передбачаючи втрати при поширенні у вакуумі і гірший випадок, коли вузли 108 і 102В не розділені стіною. Таким чином, існує компроміс між мінімізацією простою в роботі макропокриття і забезпеченням належного покриття у вказаному оточенні меншого масштабу (наприклад, в покритті фемтовузла в будинку). Наприклад, коли обмежений фемтовузол знаходиться на межі макропокриття, коли чужий термінал доступу наближається до фемтовузла, чужий термінал доступу, швидше всього, втрачає макропокриття, і виклик уривається. У такому випадку, одне рішення для макростільникової мережі полягає в переході чужого термінала доступу на іншу несучу (наприклад, при малій міжканальній 95169 10 перешкоді від фемтовузла). Однак, внаслідок обмеженого спектра, доступного кожному оператору, використання роздільних несучих частот не завжди практичне. У будь-якому випадку, інший оператор може використовувати несучу, що використовується фемтовузлом. Тому чужий термінал доступу, асоційований з тим іншим оператором, може відчувати пропуски в покритті, створені обмеженим фемтовузлом на тій несучій. Як буде детально описано з посиланням на Фіг. 2-13В, значення потужності, що передається для вузла, можна задати для керування такою перешкодою і/або для розв'язання інших аналогічних питань. У деяких реалізаціях, задана потужність, що передається, може бути пов'язана з щонайменше одним з: максимальна потужність, що передається, потужність для фемтовузла, що передається, або потужність для передачі пілотсигналу, що передається (наприклад, вказаної значенням частки пілот-сигналу). Для зручності, нижче описані різні сценарії, де потужність, що передається, задають для фемтовузла, встановленого в макромережному оточенні. Тут, термін «макровузол» означає, в деяких аспектах, вузол, який забезпечує покриття у відносно великій області. Термін «фемтовузол» означає, в деяких аспектах, вузол, який забезпечує покриття у відносно малій області (наприклад, квартирі). Вузол, який забезпечує покриття в області, яка менша макрообласті і більша фемтообласті, може називатися піковузлом (наприклад, забезпечуючи покриття в комерційному приміщенні). Очевидно, що ідеї винаходу можна реалізувати для вузлів і систем різних типів. Наприклад, піковузол або вузол якого-небудь іншого типу може забезпечувати такі ж або аналогічні функції, що і фемтовузол для іншої (наприклад, більшої) зони покриття. Таким чином, піковузол може бути обмежений, піковузол може бути пов'язаний з одним або декількома домашніми терміналами доступу, і т.д. У різних застосуваннях, для позначення макровузла, фемтовузла або піковузла можна використовувати інші терміни. Наприклад, макровузол може бути сконфігурований або іменуватися як вузол доступу, базова станція, точка доступу, eNodeB, макростільник, макро-NodeB («MNB»), і т.д. Крім того, фемтовузол може бути сконфігурований або іменуватися як домашній NodeB («HNB»), домашній eNodeB, базова станція точки доступу, фемтостільник, і т.д. Крім того, стільник, пов'язаний з макровузлом, фемтовузлом або піковузлом може називатися макростільником, фемтостільником або пікостільником, відповідно. У деяких реалізаціях, кожний стільник може бути додатково пов'язаний з (наприклад, розділений на) одним або декількома секторами. Як згадано вище, фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може забезпечувати обслуговування тільки обмеженому набору терміналів доступу. Таким чином, у використанні з так званому обмеженим (або замкненим) скріпленням, даний термінал доступу може обслуговуватися мережею макростільникового мобільного зв'язку і обмеженим 11 набором фемтовузлів (наприклад, фемтовузлів, які знаходяться в житлі відповідного користувача). Обмежений передбачений набір терміналів доступу, пов'язаних з обмеженим фемтовузлом (який також можна називати домашнім NodeB замкненої групи абонентів) можна тимчасово або постійно розширювати при необхідності. У деяких аспектах, замкнену групу абонентів («CSG») можна задати як набір вузлів доступу (наприклад, фемтовузлів), які спільно користуються загальним списком керування доступом, що складається з терміналів доступу. У деяких реалізаціях, всі фемтовузли (або всі обмежені фемтовузли) в області можуть працювати на вказаному каналі, який може називатися фемтоканалом. Можна задати різні співвідношення між обмеженим фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритим фемтовузлом можна називати фемтовузол без обмеженого скріплення. Обмеженим фемтовузлом можна називати фемтовузол, який обмежений тим або іншим чином (наприклад, обмежений відносно скріплення і/або реєстрації). Домашнім фемтовузлом можна називати фемтовузол, на якому термінал доступу тимчасово авторизований для доступу і роботи. Гостьовим фемтовузлом можна називати фемтовузол, на якому термінал доступу тимчасово авторизується для доступу або роботи. Чужерідним фемтовузлом можна називати фемтовузол, на якому термінал доступу не авторизується для доступу або роботи, за винятком, можливо, екстрених ситуацій (наприклад, викликів 911). З точки зору обмеженого фемтовузла, домашнім терміналом доступу (або домашнім призначеним для користувача обладнанням, «HUE») може називатися термінал доступу, який авторизований на доступ до обмеженого фемтовузла. Гостьовим терміналом доступу може називатися термінал доступу, що має тимчасовий доступ до обмеженому фемтовузла. Чужерідним терміналом доступу може називатися термінал доступу, якому не дозволений доступ до обмеженого фемтовузла, за винятком, можливо, екстрених ситуацій, наприклад, викликів 911. Таким чином, в деяких аспектах, чужерідний термінал доступу можна визначити як термінал, який не має мандата або дозволу реєструватися на обмеженому фемтовузлі. Термінал доступу, який в даний момент обмежений (наприклад, відхилений доступ) обмеженим фемтостільником, можна іменувати тут чужим терміналом доступу. Таким чином, чужий термінал доступу може відповідати чужерідному терміналу доступу і, коли обслуговування не дозволене, гостьовому терміналу доступу. На Фіг. 2 показані різні компоненти вузла доступу 200 (фемтовузлом, що іменується далі 200), які можна використовувати в одній або декількох запропонованих тут реалізаціях. Наприклад, різні конфігурації компонентів, показаних на Фіг. 2, можна використовувати в різних прикладах, поданих на Фіг. 3-13В. Таким чином, очевидно, що в деяких реалізаціях вузол може не включати в себе всі компоненти, показані на Фіг. 2, тоді як в інших реалізаціях (наприклад, де вузол використовує мно 95169 12 жинні алгоритми для визначення максимальної потужності, що передається) вузол може використовувати більшість або всі компоненти, показані на Фіг. 2. Якщо бути коротким, фемтовузол 200 включає в себе приймач-передавач 202 для зв'язку з іншими вузлами (наприклад, терміналами доступу). Приймач-передавач 202 включає в себе передавач 204 для передачі сигналів і приймач 206 для прийому сигналів. Фемтовузол 200 також включає в себе контролер 208 потужності, що передається для визначення потужності (наприклад, максимальної потужності, що передається), що передається для передавача 204. Фемтовузол 200 включає в себе контролер 210 зв'язку для керування зв'язком з іншими вузлами і для забезпечення інших пов'язаних з цим функцій, запропонованих тут. Фемтовузол 200 включає в себе один або декілька блоків пам'яті 212 даних для зберігання різної інформації. Фемтовузол 200 також може включати в себе контролер 214 авторизації для керування доступом до інших вузлів і для забезпечення інших пов'язаних з цим функцій, запропонованих тут. Нижче описані інші компоненти, показані на Фіг. 2. Ілюстративні операції системи 100 і фемтовузла 200 будуть описані з посиланням на блоксхеми, показані на Фіг. 3-6, 9, 10, і 12-1ЗВ. Для зручності, операції, показані на Фіг. 3-6, 9, 10, і 1213В (або будь-які інші операції, розглянуті або запропоновані тут) можна описувати як здійснювані конкретними компонентами (наприклад, компонентами фемтовузла 200). Однак очевидно, що ці операції можуть здійснюватися компонентами інших типів і можуть здійснюватися з використанням іншої кількості компонентів. Також очевидно, що одна або декілька описаних тут операцій може не застосовуватися в даній реалізації. Згідно Фіг. 3, розкриття стосується, в деяких аспектах, задавання потужності, що передається для передавача на основі максимальної інтенсивності прийнятого сигналу приймача і мінімальних втрат через перехідне загасання між передавачем і приймачем. Тут, термінал доступу може бути розроблений з можливістю роботи в точно заданому динамічному діапазоні, де нижня межа задана мінімальною продуктивністю. Наприклад, максимальну інтенсивність прийнятого сигналу (RX_MAX) приймача можна встановлювати рівною -30 дБм. Для точно заданих застосувань (наприклад, з використанням фемтовузлів), вузол доступу і пов'язаний з ним термінал доступу можуть бути розташовані довільно близько один до одного, що може створювати відносно високі рівні сигналу на приймачі. Передбачаючи в одному прикладі, мінімальна відстань між фемтовузлом і терміналом доступу дорівнює 20 см, мінімальні втрати в каналі передачі, також відомі як мінімальні втрати через перехідне загасання («MCL»), будуть становити приблизно 28,5 дБ. Це значення MCL значно менше типових значень MCL, що спостерігаються в макростільникових установках (наприклад, тому, що макроантени звичайно встановлені на дахах веж або будівель). Якщо рівень прийнятої потужності перевищує діапазон чутливості приймача, можуть страждати 13 внутрішні і зовнішні пригнічувачі і блокиратори приймача і, в результаті, інтермодуляційна продуктивність термінала доступу може знижуватися. Крім того, якщо інтенсивність прийнятого сигналу дуже висока (наприклад, вище 5 дБм) на терміналі доступу може відбуватися фактичне пошкодження обладнання. Наприклад, в цьому випадку можуть зазнавати непоправних пошкоджень радіочастотний антенний перемикач або ПАВ-фільтр. Відповідно, в деяких аспектах, максимальну потужність (PMAX_HNB); що передається можна задати у вигляді: РМАХ_HNB
