Збірний модуль для будівлі

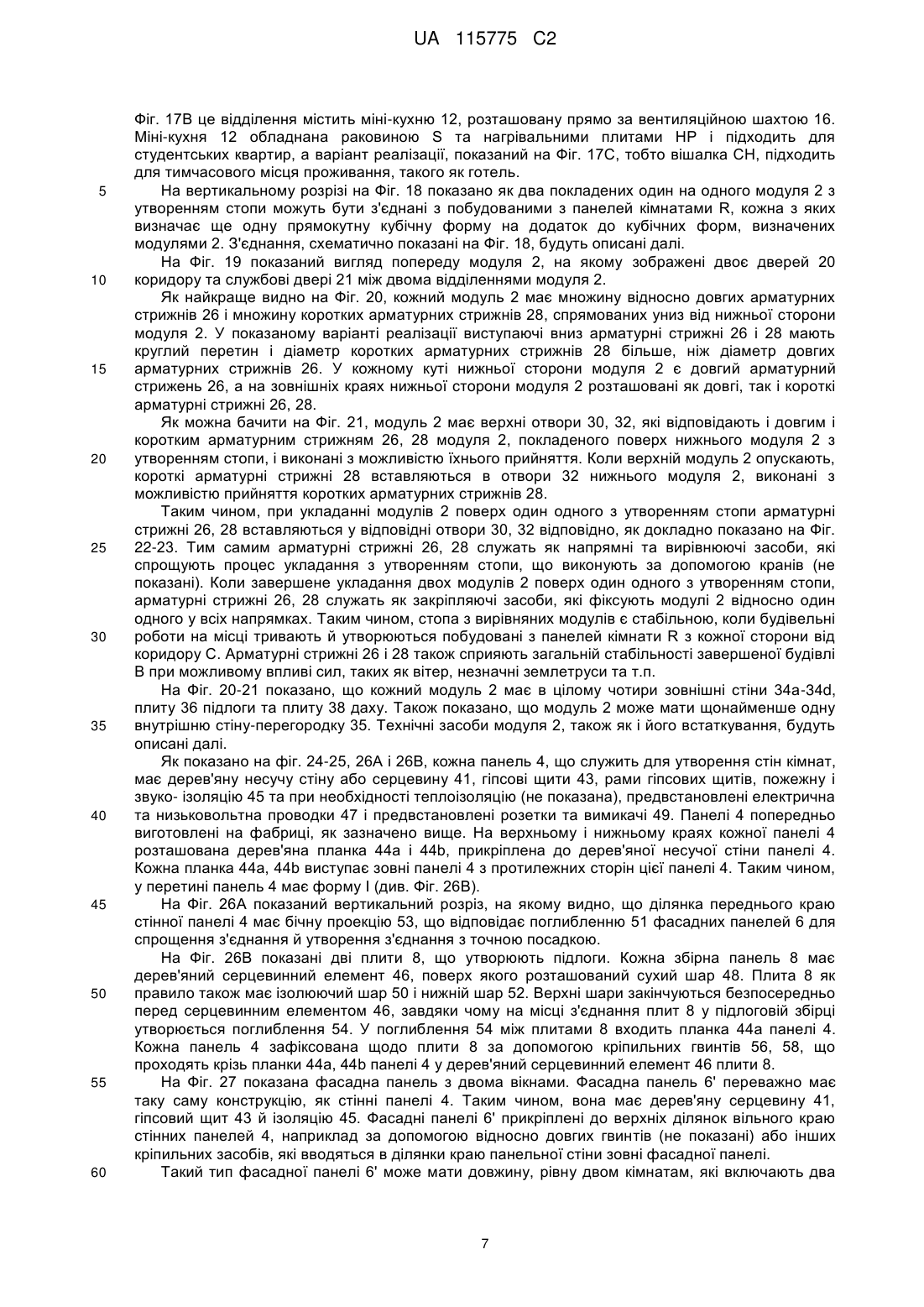

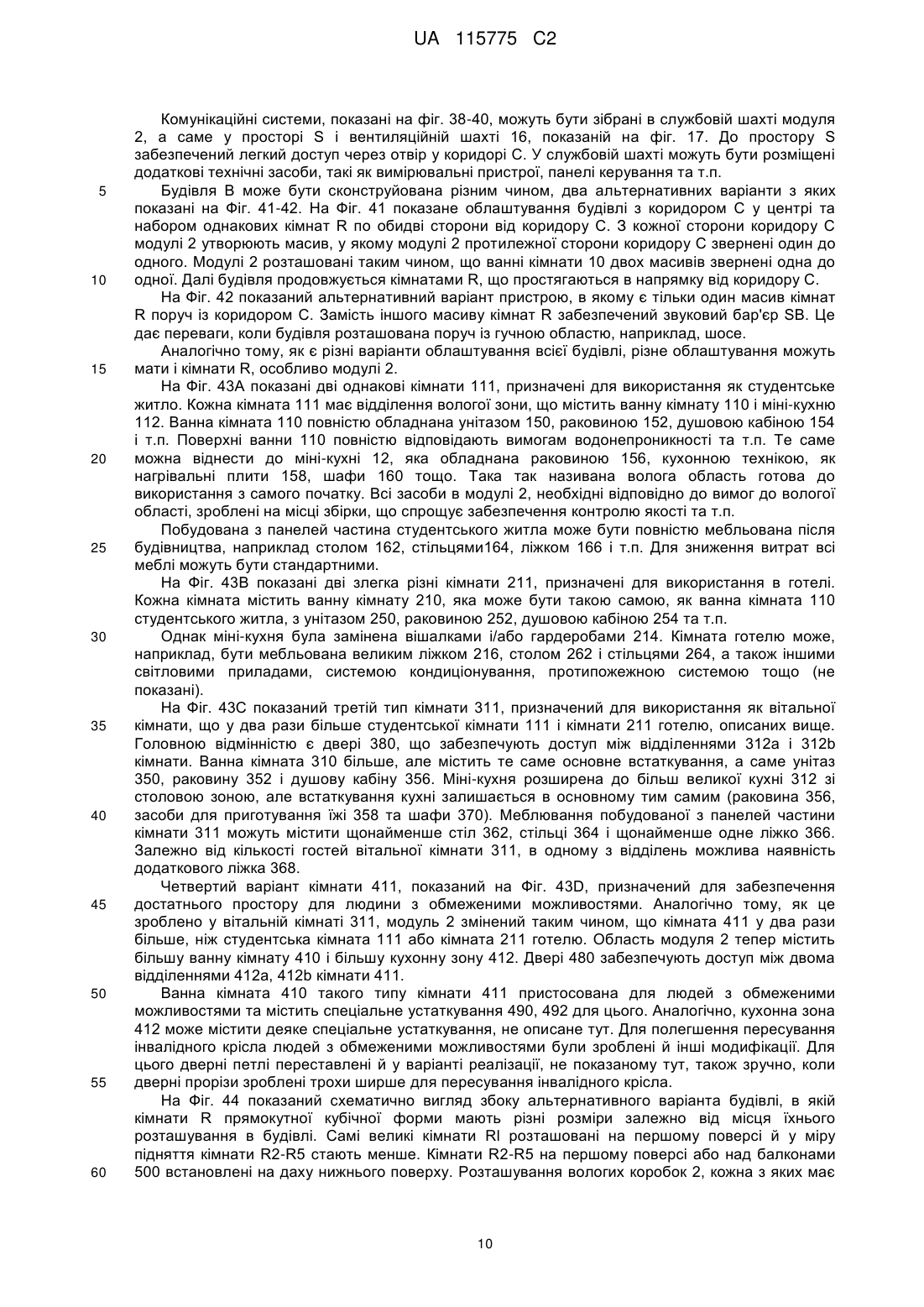

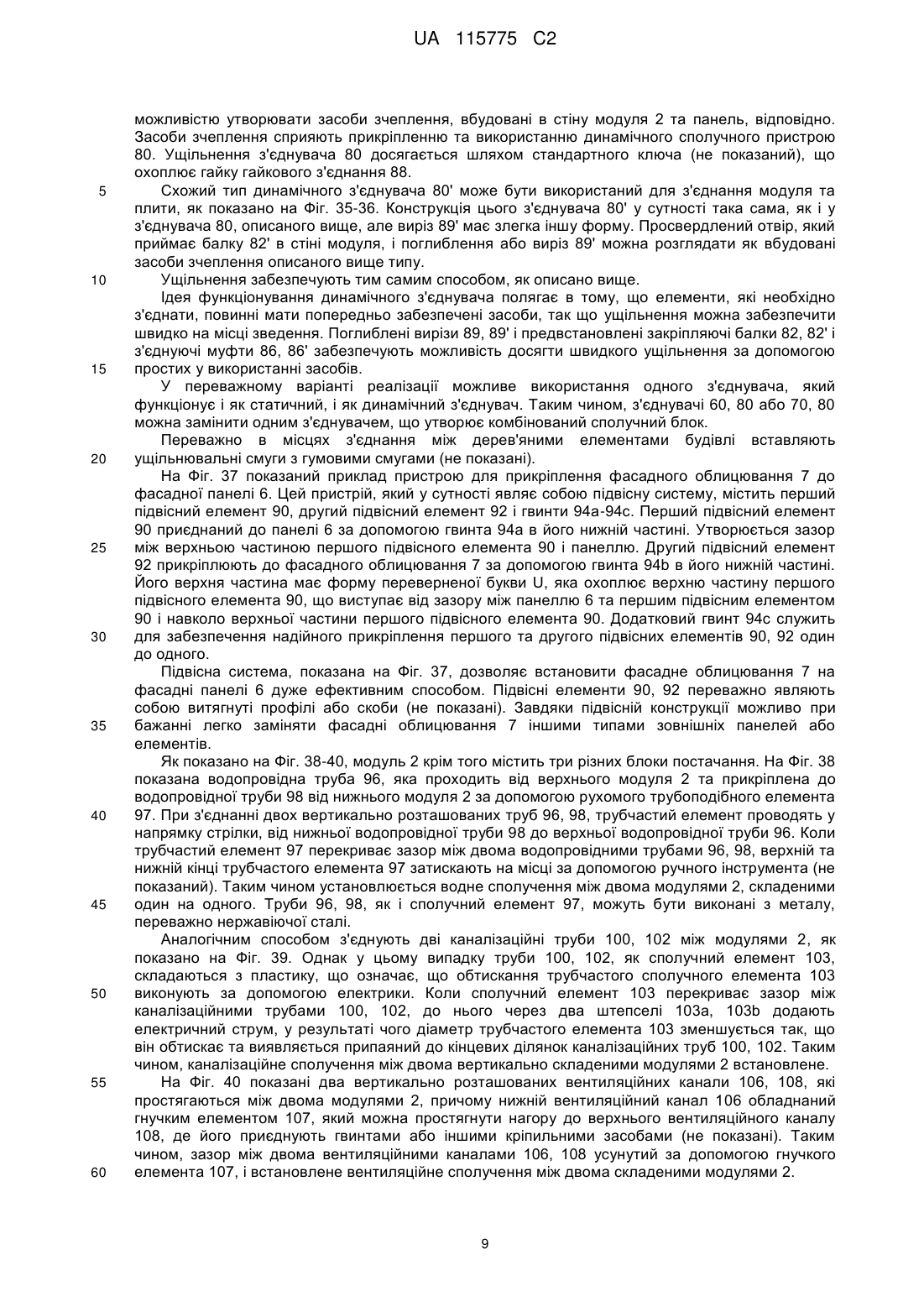

Реферат: Збірний модуль має бічну сторону, яка призначена для приєднання до множини панелей та плит для утворення частини будівлі. Модуль (2) містить чотири стіни, що простягаються між підлогою та дахом із утворенням прямокутної кубічної форми: внутрішнє встаткування, щонайменше частина якого приєднана до технічних засобів (12), розміщених усередині зазначеної кубічної форми; і відділення всередині зазначеної кубічної форми, яке забезпечене водонепроникними шарами на внутрішніх стінах і підлозі для утворення вологої області (10) всередині зазначеного модуля (2). UA 115775 C2 (12) UA 115775 C2 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБЛАСТЬ ТЕХНІКИ Даний винахід належить до збірного модуля, який повинен бути включений у будівлю, ще точніше даний винахід відноситься до збірного службового модуля, що має вологу зону, наприклад ванну кімнату або кухню. РІВЕНЬ ТЕХНІКИ Збірні модулі для використання в будівлях були відомі вже якийсь час. Їхній розмір і зовнішній вигляд можуть бути різними залежно від області застосування. В області збірних модулів відома також можливість розміщення в таких модулях вологих зон, таких як ванні кімнати та кухні, для порівняння наприклад GB-A-1,213,009. У документі EP-A-462,790 розкрита будівельна система, що містить кімнати, утворені зі збірних кімнатних модулів, що містять стіни та стелю. Кімнатні модулі складені в ряди, де кожен ряд містить суміжні пари кімнатних модулів, а в кожній парі модулі конструкційно являють собою дзеркальне відображення один одного. Хоча ці елементи збірні, необхідно зробити ще багато робіт із внутрішньої обробки, перш ніж будівля буде готова до експлуатації, наприклад як готель. Робота на будівельному майданчику тривала та дорога, тому що для завершення внутрішньої обробки необхідно наймати багато робітників. Таким чином, ця відома система призводить до великих витрат, що ймовірно є основною причиною того, що вона не застосовується на практиці. У документі US-A-2005/0108957 розкритий збірний модуль, призначений для використання в багатоповерхових будівлях. Модулі можуть містити ванну кімнату, кухню, сходи або їхню комбінацію та можуть бути покладені один на одного з утворенням стопи і потім установлені разом із навколишньою структурою. Один модуль може бути виконаний з можливістю мати двокімнатний пристрій, тобто дві ванні кімнати, які є дзеркальним відображенням одна одної. Крім того, кожен модуль має вертикальну шахту, що містить такі елементи, як водопровід, каналізація та вентиляційна шахта. Ця відома система складна та має ті самі проблеми, що і раніше описана дорога система. Як рівень техніки також можна згадати документ WO-A-2006/13653, тому що в ньому описаний збірний службовий контейнер. Однак ця публікація не пропонує дешеве виготовлення, засноване на нескладних конструкціях. Отже, запропоновані службові контейнери не підходять для таких будівельних проектів, потреба в яких є сьогодні на ринку. Готові елементи для будівель містять не тільки службові модулі або подібні елементи, але й різні типи стінних і панельних елементів. Приклад такого елемента розкритий у документі EP-A565,842. Однак цей відомий елемент становить тільки частину будівлі й у публікації не запропоновано якого-небудь загального рішення проблеми будівництва всієї будівлі, яке б відповідало сучасним вимогам, наявним у дешевих будівельних проектах, які необхідно здійснити в короткий термін. У світлі описаного, існує необхідність в удосконаленому рішенні для будівельних систем, заснованих на збірних модулях. СУТНІСТЬ ВИНАХОДУ Таким чином, задача даного винаходу полягає в створенні нового способу будівництва будівель, що удосконалені у порівнянні з рівнем техніки. Зокрема, задача полягає в створенні збірного модуля, що є більш економічно ефективним у порівнянні з відомими будівельними елементами. Додаткове задача полягає в створенні збірного модуля, що забезпечує зменшення часу зведення будівлі. Ще одне задача полягає в створенні збірного модуля, що має бути використаний для реалізації широкого діапазону конструкцій та застосувань. Ці задача були вирішені за допомогою способу, що має ознаки, визначені далі в незалежному пункті формули. Переважні варіанти реалізації визначені в залежних пунктах формули. Ідея даного винаходу полягає в забезпеченні збірного модуля, що має щонайменше одну вологу зону та всі необхідні технічні засоби у вже зібраному вигляді, а також у використанні зазначеного збірного модуля в способі будівництва для сполучення переваг модульного способу будівництва з перевагами панельного способу будівництва новим способом. Ще однією ідеєю є забезпечення збірного модуля, вигідного для використання в багатонаселених будівлях. Переважно збірний модуль використовується для формування багатокімнатних будівель, в яких кожен житель займає одну з кімнат, таких як готелі, студентські гуртожитки, лікарні тощо. Відповідно до першого аспекту винаходу, забезпечений збірний модуль, що має бічну сторону, виконану з можливістю з'єднання з множиною панелей та плит для формування 1 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини будівлі. Модуль містить чотири стіни, що простягаються між підлогою та дахом із утворенням прямокутної кубічної форми, внутрішнє встаткування, щонайменше частина якого з'єднана з технічними засобами, розташованими в кубічній формі, і відділення в кубічній формі, забезпечене водонепроникними шарами на внутрішніх стінах і підлозі для створення вологої зони в зазначеному модулі. Модуль може додатково містити внутрішні стіни, які утворюють щонайменше два відділення в кубічній формі. Внутрішні стіни можуть бути виконані таким чином, що утворюють два роздільних відділення, кожне з яких готове для розміщення в ньому свого власного жителя. Таким чином, модуль може бути зібраний та виконаний для двох жителів, завдяки чому забезпечене істотне зменшення кількості модулів будівлі. Стіни та/або панелі можуть бути виконані у вигляді плоскої дерев'яної серцевини, розташованої впритул щонайменше до одного ізолюючого шару. Вибір дерева та, зокрема, багатошарової деревини з перехресним розташуванням шарів для будівництва багатонаселених будівель виявився переважним завдяки характеристикам матеріалу та рентабельності. Щонайменше один із ізолюючих шарів може являти собою багатошарову структуру, що містить внутрішній шар зі звукопоглинаючого матеріалу і/або вогнетривкого матеріалу, при необхідності з теплоізолюючого матеріалу, а переважно з гіпсокартону. Таким чином, виконана дуже міцна та безпечна конструкція. Ділянки верхніх країв чотирьох стін можуть простягатися за межі зовнішньої поверхні даху, і/або ділянки нижніх країв цих чотирьох стін можуть простягатися за межі зовнішньої поверхні підлоги. Така конструкція має перевагу в тому, що зверху або під модулем виконаний простір для обслуговування, який може бути використаний для зберігання та забезпечення можливості доступу до елементів технічних засобів. Модуль може містити щонайменше одну шахту, виконану з можливістю розміщення в ній технічних засобів. В одному з варіантів реалізації виконана додаткова друга шахта, причому кожна з шахт призначена для обслуговування відділення модуля. Таке розташування шахт(и) забезпечує ефективне використання доступного в модулі простору, а технічні засоби можуть бути ефективним чином зібрані в обмежених областях. Технічні засоби можуть містити щонайменше один вентиляційний канал і/або щонайменше один кабель електромережі, і/або щонайменше один низьковольтний електричний кабель, з'єднаний, при необхідності, щонайменше з одним розподільним щитом, і/або щонайменше одну водопровідну трубу, і/або щонайменше одну каналізаційну трубу, і/або водяну систему опалення, і/або систему охолодження, і/або протипожежну систему. Зручно, що всі необхідні засоби, які можливо можуть знадобитися, уже виконані в модулі, завдяки чому модуль повністю завершений та готовий до скріплення та з'єднання з панелями і плитами. Модуль може додатково містити щонайменше одні засоби зчеплення для подальшого зчеплення зі збірною панеллю або плитою, або іншим збірним модулем за допомогою сполучного пристрою. Завдяки попередньому скріпленню таких засобів із модулем, положення засобів зчеплення може бути дуже точним, що поліпшує якість будівлі та полегшує будівельні роботи. Засоби зчеплення можуть бути виконані з можливістю прийому динамічного з'єднувача та/або статичного з'єднувача або сполучного блоку, що поєднує статичний та динамічний з'єднувачі. Модуль може крім того містити вирівнюючі поглиблення, виконані на ділянках верхніх країв стін цього модуля, і вирівнюючі виступи, виконані на ділянках нижніх країв стін цього модуля, для вирівнювання першого модуля з другим модулем, покладеним на перший модуль з утворенням стопи. Завдяки забезпеченню підготовки вирівнюючих виступів і поглиблень на модулях, може бути забезпечене дуже надійне вирівнювання при укладанні модулів один на одного з утворенням стопи під час процесу зведення будівлі. Положення виступів і поглиблень можуть бути взаємозмінними. У такому варіанті реалізації вирівнюючі виступи, виконані на ділянці верхнього краю першого модуля, а вирівнюючі поглиблення, виконані на ділянці нижнього краю другого модуля. Вирівнюючі засоби, тобто виступи та відповідні поглиблення, також функціонують в якості стабілізуючих закріпляючих засобів, що сприяють стабілізації всієї будівлі у випадку сильних вітрів, незначних землетрусів і т.п. В одному з варіантів реалізації в області, з'єднуючі засоби для технічних засобів виконані з можливістю доступу до них в області, утвореній частиною ділянок верхніх країв стін, що простягаються за межі зовнішньої поверхні даху. Такий доступ забезпечує переваги при будівництві будівлі, при контролі й обслуговуванні, коли будівля перебуває в експлуатації. 2 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 Розміри модуля переважно становлять приблизно 6,5-7,0 м у довжину, приблизно 2,5 м у глибину та приблизно 3,0 м у висоту. Ці розміри підігнані під розмір платформи стандартної вантажівки, що забезпечує раціональне транспортування. Переважно, на вантажівці можливо перевозити одночасно два модулі. Відповідно до другого аспекту, забезпечена будівля, яка містить щонайменше один збірний модуль відповідно до першого аспекту. Через зазначене, будівля переважно являє собою багатокімнатну будівлю для декількох жителів. Такі будівлі можуть, наприклад, являти собою будівлі, які містять велику кількість студентських квартир, готель, лікарню або будівлі подібного типу. Крім того, під частиною будівлі варто також розуміти частину такої багатокімнатної будівлі, що відповідає одній квартирі, одній кімнаті готелю, одній палаті лікарні та т.п. Під вираженням форма прямокутного кубоїда мається на увазі коробкоподібна структура загального вигляду. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Далі будуть описані варіанти реалізації даного винаходу з посиланнями на супровідні схематичні креслення, на яких показані варіанти реалізації, не обмежуючі обсяг даного винаходу. На Фіг. 1 показаний збірний модуль (так називана волога коробка), розміщений на основі початкового етапу будівництва будівлі. На Фіг. 2 показано, як два масиви модулів вирівняні на основі та розділені коридором. На Фіг. 3 показано, як підлогові плити поміщені на основу з утворенням підлоги для коридору і кімнат, які побудують зовні вирівняних модулів. На Фіг. 4 показано, як збірні стінні панелі встановлені вертикально та з'єднані з лівою лінією модулів. На Фіг. 5 показано, як далі панелі встановлюють вертикально та з'єднують з правою лінією модулів, а збірні фасадні панелі встановлені послідовно на стінних панелях споруджуваної лівої сторони будівлі. На Фіг. 6 показано як верхні плити встановлюють на вертикальні стінні панелі на лівій стороні будівлі з утворенням групи кімнат, а фасадні панелі встановлені на стінних панелях на правій стороні будівлі. На Фіг. 7 показаний завершений перший поверх будівлі й як утворюється другий поверх у результаті розміщення модулів поверх нижніх модулів. На Фіг. 8 показана будівля зі завершеним першим поверхом і завершеним другим поверхом, утворена модулями та панелями. На Фіг. 9 показаний розібраний вигляд будівлі за Фіг. 8, де елементи показані окремо як приклад. На Фіг. 10 показано, як будівлю типу зображеного на Фіг. 1-9 можливо звести у двох протилежних напрямках. На Фіг. 11 показаний спосіб будівництва багатоповерхової будівлі типу показаного на Фіг. 10. На Фіг. 12 показаний вигляд збоку багатоповерхової будівлі типу показаного на Фіг. 11. На Фіг. 13 показаний вигляд у розрізі уздовж лінії розрізу 13-13 на Фіг. 12. На Фіг. 14A-14G показані вигляди зверху альтернативних варіантів будівель, побудованих відповідно до принципів запропонованого винаходу. На Фіг. 15 показано, як роблять та транспортують на місце будівництва будівлі збірні елементи. На Фіг. 16A показаний вигляд у перспективі зверху двох модулів системи. На Фіг. 16B у великому масштабі показаний горизонтальний розріз модуля, показаного на Фіг. 16A, з'єднаний з коридором. На Фіг. 17A-17C показані горизонтальні розрізи частин модуля, що містять різні варіанти внутрішнього встаткування. На Фіг. 18 показаний частковий вертикальний розріз лівої частини будівлі, показаної на Фіг. 8. На Фіг. 19 показаний вигляд попереду модуля, показаного на Фіг. 16A. На Фіг. 20 показаний вигляд у перспективі знизу верхнього модуля, призначеного для розміщення на нижньому модулі. На Фіг. 21 показаний вигляд зверху модуля, на якому повинен бути розміщений модуль за Фіг. 20. На Фіг. 22 у великому масштабі показані закріпляючі засоби та напрямні засоби, які використовують при вертикальному укладанні модулів один на одного з утворенням стопи. На Фіг. 23 у великому масштабі показані напрямні засоби та закріпляючі засоби, які 3 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовують при вертикальному складанні модулів один на одного. На Фіг. 24 показаний вигляд попереду збірної стінної панелі. На Фіг. 25 показана стінна панель, показана на Фіг. 24, в якій вирізані деякі ділянки. На Фіг. 26A показаний горизонтальний розріз приєднання панелей, показаних на Фіг. 24-25, до фасадних панелей (див. Фіг. 6). На Фіг. 26B показаний вертикальний розріз приєднання стінних панелей, показаних на Фіг. 24-25, до плит (див. Фіг. 9). На Фіг. 27 показана збірна фасадна панель з двома вікнами. На Фіг. 28 показані три панелі та плита, які використовують для утворення кімнати. На Фіг. 29 показаний частковий вертикальний розріз статичного сполучного пристрою перед приєднанням стінної панелі до модуля. На Фіг. 30 показаний статичний сполучний пристрій за Фіг. 29 у зібраному вигляді. На Фіг. 31 показаний статичний сполучний пристрій за Фіг. 29-30 у розібраному положенні (див. Фіг. 5). На Фіг. 32 показаний горизонтальний розріз статичного сполучного пристрою, показаного на Фіг. 29-31 (лінія розрізу 32-32 на Фіг. 31; див. також Фіг. 5). На Фіг. 33 показаний вертикальний розріз першого динамічного сполучного пристрою для приєднання панелі до модуля (див. Фіг. 18). На Фіг. 34 показаний горизонтальний розріз першого динамічного сполучного елемента, показаного на Фіг. 33 (лінія розрізу 34-34 на Фіг. 33). На Фіг. 35 показаний горизонтальний розріз динамічного сполучного елемента другого типу для приєднання плити до модуля (див. Фіг. 18). На Фіг. 36 показаний вертикальний розріз другого динамічного сполучного елемента, показаного на Фіг. 35, у з'єднанні між плитою та модулем (лінія розрізу 36-36 на Фіг. 35). На Фіг. 37 показаний вертикальний розріз, який зображує приклад того, як фасадне облицювання прикріплене до фасадної панелі. На Фіг. 38 показане з'єднання водопровідних труб. На Фіг. 39 показане з'єднання каналізаційних труб. На Фіг. 40 показане з'єднання вентиляційних каналів. На Фіг. 41 показаний горизонтальних розріз будівлі з центральним коридором і вирівняними модулями та кімнатами по обидві сторони від нього. На Фіг. 42 показаний горизонтальний розріз будівлі з коридором і вирівняними модулями та кімнатами по одну сторону від нього. На Фіг. 43A показаний вигляд зверху двох студентських кімнат будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 43B показаний вигляд зверху двох кімнат будівлі готелю відповідно до одного з варіантів реалізації винаходу. На Фіг. 43C показаний вигляд зверху вітальні будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 43D показаний вигляд зверху кімнати для людини з обмеженими можливостями, що міститься в будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 44 показаний вигляд збоку, який зображує можливість будівлі відповідно до одного з варіантів реалізації винаходу мати кімнати різних розмірів залежно від розмірів стінних панелей, які використовуються. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ РЕАЛІЗАЦІЇ ВИНАХОДУ Показовий приклад варіанта реалізації будівлі показаний на схематичних Фіг. 1-8. Будівля B відповідно до даного прикладу утворена за допомогою множини стандартних елементів (див. Фіг. 9). Основними елементами є збірні коробкоподібні модулі 2, збірні панелі 4 і 6 і збірні плити 8. Кожний модуль 2 містить щонайменше одну область ванної та службову область. Є дві загальні форми панелей 4, 6, причому перші панелі 4 служать для утворення внутрішніх стін, а другі панелі 6 служать для утворення зовнішніх стін. Панелі 4, які служать для утворення внутрішніх стін, приєднані до модулів 2, а панелі 6, що утворюють зовнішні стіни, приєднані до панелей 4, що утворюють внутрішні стіни. Плити 8 служать для утворення підлог і дахів коробкоподібних побудованих із панелей кімнат R. Плити 8 можуть мати різну довжину. Переважно довжина плити 8 дорівнює половині довжини модуля 2. Однак довжина плити 8 може також бути рівною довжині модуля або декільком довжинам модуля. Будівництво будівлі B згідно з даним винаходом починають з першого модуля 2, так що одна бічна сторона першого модуля перебуває в безпосередній близькості з бічною стороною сусіднього модуля 2. Два вирівняних модулі 2 не обов'язково повинні бути приєднані один до одного твердими кріпленнями, а можуть просто бути розташовані в безпосередній близькості 4 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 один до одного та зафіксовані у необхідному положенні за допомогою вирівнюючих засобів, розташованих на нижній стороні модуля, зверненого до землі або основи F, який при необхідності також може мати підтримуючі конструкції, наприклад зі сталі або бетону (не показані). У наведеному прикладі модулі 2 розташовані у два віддалених один від одного ряди, з утворенням коридору C між двома рядами модулів 2. Для вигідного використання коридору C у модулях забезпечений щонайменше один дверний проріз, звернений вбік коридору C (див. Фіг.16A-16B). На наступному етапі плити 8 приєднують до модулів 2 для утворення підлог у коридорі C та кімнатах R. Потім панелі 4 приєднують до модулів 2 для утворення внутрішніх стін кімнат R. Панелі 4 приєднані з кожної сторони модуля 2, протилежної коридору C. На наступному етапі панелі 6, які служать для утворення зовнішніх стін, приєднують до вільних ділянок країв панелей 4, що утворюють внутрішні стіни, навпроти модулів 2. Після цього до зовнішніх панелей 6, що утворюють зовнішні стіни приєднують фасадне облицювання (див. Фіг. 15 і 37). Тому що на зовнішніх панелях 6 розміщується фасадне облицювання 7, панелі 6 далі також будуть називатися фасадними панелями 6. Етап приєднання плит 8 і панелей 4, 6 можливо здійснювати одночасно для різних модулів 2. Таким чином, перший модуль може бути з'єднаний з панелями та плитами одночасно з сусідніми в ряді або масиві модулями. Тому що модулі, розміщені по сусідству з першим (центральним) модулем, зафіксовані в їхньому взаємному положенні, на цих модулях розміщають наступні модулі в той самий час, як панелі та плити приєднують до вже розміщених модулів. Перший та другий ряд можуть бути побудовані відповідно до описаного способу, тобто паралельним збільшенням рядів або масивів. Якщо в будівлі B передбачається наявність додаткових поверхів, то повторюють описані вище етапи, у результаті чого модулі 2 верхнього поверху прикріплюють до модулів 2 поверху під ним. Як показано на фіг. 10 і 11, починаючи з одного модуля 2, більше модулів 2 може бути приєднане в будь-якому напрямку довжини будівлі B і зверху інших модулів 2. Завдяки такому способу будівництва будівлі B, робота дуже ефективна. Одна бригада будівельників може зосередитися на вирівнюванні й укладанні модулів 2 із утворенням стопи за допомогою кранів (не показані), а інша бригада будівельників може зосередитися на викладанні плит 8 і скріпленні панелей 4, 6 для формування кімнат R. Робота з будівництва переходить з вихідної точки (вертикальна площина V на Фіг. 10-11) у двох протилежних напрямках, і в той самий час у вертикальному напрямку, як показано стрілками. Така ідея будівництва на місці дозволяє заощадити час і тим самим зменшити витрати. Іноді може бути переважно поступово будувати будівлю тільки в одному напрямку, але тоді робота також ефективна, оскільки укладання модулів 2 із утворенням стопи можуть бути виконані за напрямком нагору у вихідній точці, а побудовані з панелей кімнати R сформовані послідовно в горизонтальному напрямку. Для завершення будівлі B додають наступні деталі, такі як головний вхід, ліфти та сходові прорізи, але ці частини забезпечуються при необхідності та не будуть детально описані тут. На Фіг. 12 і 13 показаний приклад шестиповерхової будівлі B, побудованої за допомогою основного способу відповідно до винаходу. В одному кінці будівлі B може бути зона RA приймальні та ліфт або ліфтова шахта LS. Необхідно розуміти, що зони RA і LS можуть бути різного типу залежно від типу будівлі. В альтернативному варіанті реалізації винаходу зона RA приймальні та ліфтова шахта LS можуть бути вбудовані в будівлю. Крім того, бічні сторони будівлі B можуть бути покриті елементами фасадного облицювання, які широко використовують для поліпшення якості та зносостійкості будівлі як такої. На Фіг. 14A-14G показані різні варіанти комбінування стандартних елементів для утворення різних типів будівель. Всі ці варіанти засновані на одній і тій самій ідеї вирівнювання й укладання модулів із утворенням стопи у формі так званих вологих коробок 2 у два паралельних масиви, розділених коридором C. Побудовані з панелей кімнати R утворюють зовні кожного масиву вологих коробок 2. Варто розуміти, що можуть бути доцільними багато інших конфігурацій, відмінних від показаних на Фіг. 14. Як показано на Фіг. 15, відповідно до запропонованого винаходу модулі 2, стінні панелі 4 і 6, а також фасадне облицювання 7 та плити 8 заздалегідь виготовлені в спеціалізованому місці виготовлення PS, а потім транспортовані до місця ES будівництва або зведення. Розміри збірних елементів такі, що їх можна транспортувати на стандартних вантажівках T. Переважно, зовнішні розміри модулів 2 підігнані під стандартні розміри вантажівок. Наприклад, модуль 2 типу, показаного на Фіг. 16A може мати довжину 6,5-7,0 м, глибину 2,5 м і висоту 3,0 м. Потім два модулі 2 можуть бути перевезені на стандартній вантажівці T. Розмір модуля, звичайно, може бути змінений для відповідності розмірам вантажівок різних типів у 5 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 різних державах. Аналогічно, розміри панелей 4, 6, 7 і плит 8 підганяють під розміри стандартної вантажівки T. Таким чином, можливо оптимізувати виробництво, транспортування та поширення з метою зниження витрат. Завдяки стандартизації зручніше планувати будівельний проект і простіше підраховувати витрати на різні проекти. Необхідно відзначити, що розміри збірних елементів можуть бути змінені залежно від національних стандартів і вимог, які розрізняються в різних державах. Однак ідея винаходу є гнучкою в цьому відношенні та легко адаптується під задані умови. На фіг. 16A показані два модулі 2, кожний з яких визначає прямокутну кубічну форму. Модулі 2 можуть мати злегка розрізнене наповнення залежно від передбачуваного використання, але свого роду ванна кімната 10 є у всіх модулях 2. Якщо модулі 2, наприклад, призначені для використання в будинках престарілих, ванна кімната може містити інше наповнення, ніж звичайна ванна кімната 10. У деяких модулях 2 є кухонна частина 12, а в інших модулях 2 ця кухонна частина 12 може бути замінена на шафи і/або вішалки 214 (див. Фіг. 43B). Загальною ознакою модулів 2 є наявність у них готової до використання вологої області з водонепроникними шарами на внутрішніх стінах і підлозі та при необхідності також на стелі. У кожному модулі 2 є щонайменше одна вертикальна наскрізна вентиляційна шахта 16 (див. Фіг. 16B). На верху кожного модуля 2 забезпечений простір 18 для різних типів труб, кабелів і т.п. (див. Фіг. 18). Кожний модуль 2 має щонайменше одні двері 20, які відкриваються вбік коридору C. Переважно забезпечені також так називані двері шахти або службові двері 21, які відкриваються вбік коридору C для забезпечення доступу до джерел постачання (вода, електрика та т.п.) у просторі S (див. Фіг. 16B). При необхідності, можуть також бути двері 22, які відкриваються вбік кімнати R на протилежній щодо коридору C стороні модуля 2. Модулі 2 можуть бути завершені на фабриці з усіма сполучними частинами, необхідними для передбачуваного використання модуля 2 у завершеній будівлі B. Термін сполучні частини також містить у собі повну обробку, кріплення, монтажні засоби та т.п. Таким чином, завершена ванна кімната 10, що має двері 24 ванної кімнати, додаткова завершена кухонна частина 12, можливо завершені гардероби 214 і всі додаткові двері 20, 21, 22 встановлені в модулях 2 уже на місці PS виготовлення. Всі кабелі предвстановлені, такі як електричні та низьковольтні проводки, вимірювальні пристрої розподільних щитів, інтернет з'єднання та т.п. Крім того, всі види водопровідного встаткування - такого як труби для гарячої та водопровідної води, а також охолодні та протипожежні системи - встановлені на фабриці місця PS виготовлення. Те саме відноситься до вентиляційних шахт і комунікацій каналізаційної системи. Ці зібрані елементи також установлені в модулях 2 на місці PS виготовлення. Одним словом, всі так називані вузлові збірки та технічні засоби предвстановлені в модулі 2. Завдяки стандартизації та предвстановленню сполучних частин і комунікацій постачання, модулі 2 у сутності готові до використання, коли їх доставили вантажівкою на місце ES зведення. Крім того, добре сплановане розташування кабелів і трубопроводів робить підключення всіх джерел постачання простіше, коли модулі 2 вирівняні та покладені з утворенням стопи на місці ES зведення. Зведення будівлі B може бути виконане персоналом, що має основні навички будівництва, з малим залученням висококваліфікованого персоналу, як електрики та сантехники, завдяки чому істотно зменшується час будівництва. Модуль 2 може бути розділений на декілька вологих зон, які переважно симетричні щодо центральної лінії зазначеного модуля 2. Таким чином, кожна з вологих зон призначена для своєї квартири або кімнати, так що кожний модуль використовується для утворення двох кімнат або квартир. Таким чином, на Фіг. 16A вологі зони для чотирьох різних кімнат/квартир показані як два модулі. На Фіг. 16B показаний модуль 2, а також сусідній коридор. Модуль 2 розділений по його центральній лінії для утворення всередині модуля 2 двох симетричних вологих зон. Доступ до вологих зон є тільки з коридору C (або з пізніше зведеної кімнати на протилежній стороні коридору C), так що прямого проходу між вологими зонами немає. Кожна волога зона містить два основних відділення, тобто міні-кухню та ванну кімнату, а також дві малі шахти для розміщення технічних засобів, необхідних для забезпечення внутрішнього встаткування відповідної вологої зони. Таким чином, на Фіг. 16B показаний інтер'єр збірного модуля 2. На Фіг. 17A показані більш докладні відомості про одне з головних відділень. Головне відділення тут містить встаткування для утворення ванної кімнати 10. Таким чином, внутрішні стіни цього відділення покриті водонепроникним шаром. Також повністю забезпечені й установлені раковина WB, унітаз WC і душова кабіна SC, так що ванна кімната 10 готова до використання жителем. Водопостачання та каналізація з'єднані з головними трубопроводами в малій шахті S, розташованій за туалетним сидінням, як показано на Фіг. 17A. На Фіг. 17B і 17C показані альтернативні варіанти другого головного відділення модуля 2. На 6 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 17B це відділення містить міні-кухню 12, розташовану прямо за вентиляційною шахтою 16. Міні-кухня 12 обладнана раковиною S та нагрівальними плитами HP і підходить для студентських квартир, а варіант реалізації, показаний на Фіг. 17C, тобто вішалка CH, підходить для тимчасового місця проживання, такого як готель. На вертикальному розрізі на Фіг. 18 показано як два покладених один на одного модуля 2 з утворенням стопи можуть бути з'єднані з побудованими з панелей кімнатами R, кожна з яких визначає ще одну прямокутну кубічну форму на додаток до кубічних форм, визначених модулями 2. З'єднання, схематично показані на Фіг. 18, будуть описані далі. На Фіг. 19 показаний вигляд попереду модуля 2, на якому зображені двоє дверей 20 коридору та службові двері 21 між двома відділеннями модуля 2. Як найкраще видно на Фіг. 20, кожний модуль 2 має множину відносно довгих арматурних стрижнів 26 і множину коротких арматурних стрижнів 28, спрямованих униз від нижньої сторони модуля 2. У показаному варіанті реалізації виступаючі вниз арматурні стрижні 26 і 28 мають круглий перетин і діаметр коротких арматурних стрижнів 28 більше, ніж діаметр довгих арматурних стрижнів 26. У кожному куті нижньої сторони модуля 2 є довгий арматурний стрижень 26, а на зовнішніх краях нижньої сторони модуля 2 розташовані як довгі, так і короткі арматурні стрижні 26, 28. Як можна бачити на Фіг. 21, модуль 2 має верхні отвори 30, 32, які відповідають і довгим і коротким арматурним стрижням 26, 28 модуля 2, покладеного поверх нижнього модуля 2 з утворенням стопи, і виконані з можливістю їхнього прийняття. Коли верхній модуль 2 опускають, короткі арматурні стрижні 28 вставляються в отвори 32 нижнього модуля 2, виконані з можливістю прийняття коротких арматурних стрижнів 28. Таким чином, при укладанні модулів 2 поверх один одного з утворенням стопи арматурні стрижні 26, 28 вставляються у відповідні отвори 30, 32 відповідно, як докладно показано на Фіг. 22-23. Тим самим арматурні стрижні 26, 28 служать як напрямні та вирівнюючі засоби, які спрощують процес укладання з утворенням стопи, що виконують за допомогою кранів (не показані). Коли завершене укладання двох модулів 2 поверх один одного з утворенням стопи, арматурні стрижні 26, 28 служать як закріпляючі засоби, які фіксують модулі 2 відносно один одного у всіх напрямках. Таким чином, стопа з вирівняних модулів є стабільною, коли будівельні роботи на місці тривають й утворюються побудовані з панелей кімнати R з кожної сторони від коридору C. Арматурні стрижні 26 і 28 також сприяють загальній стабільності завершеної будівлі B при можливому впливі сил, таких як вітер, незначні землетруси та т.п. На Фіг. 20-21 показано, що кожний модуль 2 має в цілому чотири зовнішні стіни 34a-34d, плиту 36 підлоги та плиту 38 даху. Також показано, що модуль 2 може мати щонайменше одну внутрішню стіну-перегородку 35. Технічні засоби модуля 2, також як і його встаткування, будуть описані далі. Як показано на фіг. 24-25, 26A і 26B, кожна панель 4, що служить для утворення стін кімнат, має дерев'яну несучу стіну або серцевину 41, гіпсові щити 43, рами гіпсових щитів, пожежну і звуко- ізоляцію 45 та при необхідності теплоізоляцію (не показана), предвстановлені електрична та низьковольтна проводки 47 і предвстановлені розетки та вимикачі 49. Панелі 4 попередньо виготовлені на фабриці, як зазначено вище. На верхньому і нижньому краях кожної панелі 4 розташована дерев'яна планкa 44a і 44b, прикріплена до дерев'яної несучої стіни панелі 4. Кожна планка 44a, 44b виступає зовні панелі 4 з протилежних сторін цієї панелі 4. Таким чином, у перетині панель 4 має форму I (див. Фіг. 26B). На Фіг. 26A показаний вертикальний розріз, на якому видно, що ділянка переднього краю стінної панелі 4 має бічну проекцію 53, що відповідає поглибленню 51 фасадних панелей 6 для спрощення з'єднання й утворення з'єднання з точною посадкою. На Фіг. 26B показані дві плити 8, що утворюють підлоги. Кожна збірна панель 8 має дерев'яний серцевинний елемент 46, поверх якого розташований сухий шар 48. Плита 8 як правило також має ізолюючий шар 50 і нижній шар 52. Верхні шари закінчуються безпосередньо перед серцевинним елементом 46, завдяки чому на місці з'єднання плит 8 у підлоговій збірці утворюється поглиблення 54. У поглиблення 54 між плитами 8 входить планка 44a панелі 4. Кожна панель 4 зафіксована щодо плити 8 за допомогою кріпильних гвинтів 56, 58, що проходять крізь планки 44a, 44b панелі 4 у дерев'яний серцевинний елемент 46 плити 8. На Фіг. 27 показана фасадна панель з двома вікнами. Фасадна панель 6' переважно має таку саму конструкцію, як стінні панелі 4. Таким чином, вона має дерев'яну серцевину 41, гіпсовий щит 43 й ізоляцію 45. Фасадні панелі 6' прикріплені до верхніх ділянок вільного краю стінних панелей 4, наприклад за допомогою відносно довгих гвинтів (не показані) або інших кріпильних засобів, які вводяться в ділянки краю панельної стіни зовні фасадної панелі. Такий тип фасадної панелі 6' може мати довжину, рівну двом кімнатам, які включають два 7 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 вікна, по одному на кімнату. Як правило, більша фасадна панель 6' такого типу не містить якоїнебудь електричної або низьковольтної проводки або встановлених розеток і вимикачів, але вони можуть бути в інших варіантах реалізації винаходу. Панель 6' може бути прикріплена до панелей 4 та до плит 8 відповідно до зазначеного вище кріплення. Переважно описані вище дерев'яні серцевини 41 і 46 виготовлені з багатошарової деревини з перехресним розташуванням шарів, але доцільні й інші дерев'яні конструкції. Однак серцевини з деревини з перехресним розташуванням шарів мають дуже гарні характеристики для застосування в збірних панелях і плитах цього типу. Вони мають чудову міцність і легкі в обігу. У конкретних варіантах реалізації модуль 2 виготовлений як несуча навантаження конструкція, що несе вагу будівлі. Крім того, стіни та панелі також можуть бути виготовлені як несуча навантаження конструкція, що дозволяє знизити необхідність в інших несучих навантаження конструкційних компонентах, необхідних для гарантування міцності будівлі. На Фіг. 28 показана стандартна фасадна панель 6 з одним вікном, розташована між двома внутрішніми панелями 4. Панель 6 має предвстановлене вікно W (схематично показане на Фіг. 28), яке може бути замінене балконними дверима в залежності від того, спроектована будівля з балконами чи ні (див. Фіг. 44). Фасадне облицювання 7 прикріплене зовні до фасадних панелей 6 шляхом розміщення, показаного на Фіг. 37. По суті, фасадне облицювання 7 висить на фасадних панелях 6. Фасадне облицювання 7 може бути будь-якого кольору і з будь-якого матеріалу залежно від типу будівлі та бюджету будівельного проекту. Фасад, утворений фасадним облицюванням 7, легко встановлюється зовні панелі 6 на місці будівництва або на місці виробництва без необхідності в навченому персоналі. На Фіг. 29-32 показаний статичний сполучний пристрій 60, 70, що має три основні частини: перший сполучний елемент 60, другий сполучний елемент 70 і закріпляючий елемент у формі стрижня 65. Перший сполучний елемент 60 містить пластину 62 основи й виступаючу від неї крайку 64 (Фіг. 32). Пластина 62 основи, як правило, приєднана до стінної панелі 4 за допомогою щонайменше одним штифтом 66, щільно вставленим у відповідний просвердлений отвір 68 у стінній панелі 4, або за допомогою гвинтів або аналогічних кріплень (не показані). Крайка 64 розташована у вирізі 61 у панелі 4 і має отвір 63 для прийняття стрижня 65. Другий сполучний елемент 70 містить пластину 72 основи й виступаючу від неї крайку 74 (Фіг. 32). Пластина 72 основи приєднана до модуля 2 за допомогою щонайменше одного штифта 76, вставленого у відповідний просвердлений отвір 78 у модулі 2. Крайка 74 другого сполучного елемента 70 виступає з модуля 2 та має отвір 73 для прийняття стрижня 65. Просвердлені отвори 68, 78 відповідних сполучних пристроїв 60, 70, як і поглиблення або виріз 61, можуть утворювати засоби зчеплення, вбудовані у стінну панель 4 або модуль 2, відповідно. Засоби зчеплення сприяють прикріпленню та використанню сполучного пристрою 60, 70. При установці стінної панелі 4 у модуль 2, панель 4 рухають у напрямку до модуля 2, що встановлений на землю або основу F або складений на інший модуль, у напрямку стрілки A на Фіг. 29, поки крайка 74 другого сполучного елемента 70 входить у виріз 61 панелі 4 (Фіг. 30). У цьому положенні стрижень 65 проштовхують крізь вирівняні отвори 63 і 73 двох крайок 64 і 74 - і статичне з'єднання встановлене, як показано на Фіг. 31. На горизонтальному розрізі, зображеному на Фіг. 32, докладно показаний статичний сполучний пристрій 60, 70. Сутність ідеї статичних з'єднувачів 60, 70 у тому, що вони повинні відповідати вбудованим засобам зчеплення (вирізам, закріплюючим засобам і т.п.) тих елементів, які необхідно з'єднати. На додаток до статичних сполучних пристроїв 60, 70 можливе використання інших типів з'єднувачів, а саме так званих динамічних з'єднувачів. Цей тип динамічного сполучного пристрою 80 використовують для зниження або виключення невеликих зазорів між будівельними елементами, які можуть залишатися після з'єднання статичних з'єднувачів 60, 70. На фіг. 33-36 показані такі динамічні з'єднувачі 80, 80', які використовують при установці панелей 4 на модуль 2 і плит 8 на модуль 2. Динамічний з'єднувач 80 також може бути використаний при установці двох різних панелей 4, 6 разом. Тип динамічного з'єднувача 80, показаний на Фіг. 33-34, складається з двох балок 82, 84, що мають зовнішні різьблення та з'єднані за допомогою муфти 86, що має внутрішні різьблення. При використанні першу балку 82 вставляють у просвердлений отвір стіни модуля 2 та фіксують, наприклад шляхом приклеювання. Муфта 86 "захована" всередині стіни модуля 2. Панель 4 рухають до прилягання до стіни модуля 2 та вільний кінець другої балки 84 вкручують у муфту 86. Щоб завершити динамічне з'єднання, використовують розкісні засоби у формі гайкового з'єднання 88, вставленої у виріз 89 панелі 4. Просвердлений отвір у стіні модуля, так само як і поглиблення або виріз 89, виконаний з 8 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю утворювати засоби зчеплення, вбудовані в стіну модуля 2 та панель, відповідно. Засоби зчеплення сприяють прикріпленню та використанню динамічного сполучного пристрою 80. Ущільнення з'єднувача 80 досягається шляхом стандартного ключа (не показаний), що охоплює гайку гайкового з'єднання 88. Схожий тип динамічного з'єднувача 80' може бути використаний для з'єднання модуля та плити, як показано на Фіг. 35-36. Конструкція цього з'єднувача 80' у сутності така сама, як і у з'єднувача 80, описаного вище, але виріз 89' має злегка іншу форму. Просвердлений отвір, який приймає балку 82' в стіні модуля, і поглиблення або виріз 89' можна розглядати як вбудовані засоби зчеплення описаного вище типу. Ущільнення забезпечують тим самим способом, як описано вище. Ідея функціонування динамічного з'єднувача полягає в тому, що елементи, які необхідно з'єднати, повинні мати попередньо забезпечені засоби, так що ущільнення можна забезпечити швидко на місці зведення. Поглиблені вирізи 89, 89' і предвстановлені закріпляючі балки 82, 82' і з'єднуючі муфти 86, 86' забезпечують можливість досягти швидкого ущільнення за допомогою простих у використанні засобів. У переважному варіанті реалізації можливе використання одного з'єднувача, який функціонує і як статичний, і як динамічний з'єднувач. Таким чином, з'єднувачі 60, 80 або 70, 80 можна замінити одним з'єднувачем, що утворює комбінований сполучний блок. Переважно в місцях з'єднання між дерев'яними елементами будівлі вставляють ущільнювальні смуги з гумовими смугами (не показані). На Фіг. 37 показаний приклад пристрою для прикріплення фасадного облицювання 7 до фасадної панелі 6. Цей пристрій, який у сутності являє собою підвісну систему, містить перший підвісний елемент 90, другий підвісний елемент 92 і гвинти 94a-94c. Перший підвісний елемент 90 приєднаний до панелі 6 за допомогою гвинта 94a в його нижній частині. Утворюється зазор між верхньою частиною першого підвісного елемента 90 і панеллю. Другий підвісний елемент 92 прикріплюють до фасадного облицювання 7 за допомогою гвинта 94b в його нижній частині. Його верхня частина має форму переверненої букви U, яка охоплює верхню частину першого підвісного елемента 90, що виступає від зазору між панеллю 6 та першим підвісним елементом 90 і навколо верхньої частини першого підвісного елемента 90. Додатковий гвинт 94c служить для забезпечення надійного прикріплення першого та другого підвісних елементів 90, 92 один до одного. Підвісна система, показана на Фіг. 37, дозволяє встановити фасадне облицювання 7 на фасадні панелі 6 дуже ефективним способом. Підвісні елементи 90, 92 переважно являють собою витягнуті профілі або скоби (не показані). Завдяки підвісній конструкції можливо при бажанні легко заміняти фасадні облицювання 7 іншими типами зовнішніх панелей або елементів. Як показано на Фіг. 38-40, модуль 2 крім того містить три різних блоки постачання. На Фіг. 38 показана водопровідна труба 96, яка проходить від верхнього модуля 2 та прикріплена до водопровідної труби 98 від нижнього модуля 2 за допомогою рухомого трубоподібного елемента 97. При з'єднанні двох вертикально розташованих труб 96, 98, трубчастий елемент проводять у напрямку стрілки, від нижньої водопровідної труби 98 до верхньої водопровідної труби 96. Коли трубчастий елемент 97 перекриває зазор між двома водопровідними трубами 96, 98, верхній та нижній кінці трубчастого елемента 97 затискають на місці за допомогою ручного інструмента (не показаний). Таким чином установлюється водне сполучення між двома модулями 2, складеними один на одного. Труби 96, 98, як і сполучний елемент 97, можуть бути виконані з металу, переважно нержавіючої сталі. Аналогічним способом з'єднують дві каналізаційні труби 100, 102 між модулями 2, як показано на Фіг. 39. Однак у цьому випадку труби 100, 102, як сполучний елемент 103, складаються з пластику, що означає, що обтискання трубчастого сполучного елемента 103 виконують за допомогою електрики. Коли сполучний елемент 103 перекриває зазор між каналізаційними трубами 100, 102, до нього через два штепселі 103a, 103b додають електричний струм, у результаті чого діаметр трубчастого елемента 103 зменшується так, що він обтискає та виявляється припаяний до кінцевих ділянок каналізаційних труб 100, 102. Таким чином, каналізаційне сполучення між двома вертикально складеними модулями 2 встановлене. На Фіг. 40 показані два вертикально розташованих вентиляційних канали 106, 108, які простягаються між двома модулями 2, причому нижній вентиляційний канал 106 обладнаний гнучким елементом 107, який можна простягнути нагору до верхнього вентиляційного каналу 108, де його приєднують гвинтами або іншими кріпильними засобами (не показані). Таким чином, зазор між двома вентиляційними каналами 106, 108 усунутий за допомогою гнучкого елемента 107, і встановлене вентиляційне сполучення між двома складеними модулями 2. 9 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 Комунікаційні системи, показані на фіг. 38-40, можуть бути зібрані в службовій шахті модуля 2, а саме у просторі S і вентиляційній шахті 16, показаній на фіг. 17. До простору S забезпечений легкий доступ через отвір у коридорі C. У службовій шахті можуть бути розміщені додаткові технічні засоби, такі як вимірювальні пристрої, панелі керування та т.п. Будівля B може бути сконструйована різним чином, два альтернативних варіанти з яких показані на Фіг. 41-42. На Фіг. 41 показане облаштування будівлі з коридором C у центрі та набором однакових кімнат R по обидві сторони від коридору C. З кожної сторони коридору C модулі 2 утворюють масив, у якому модулі 2 протилежної сторони коридору C звернені один до одного. Модулі 2 розташовані таким чином, що ванні кімнати 10 двох масивів звернені одна до одної. Далі будівля продовжується кімнатами R, що простягаються в напрямку від коридору C. На Фіг. 42 показаний альтернативний варіант пристрою, в якому є тільки один масив кімнат R поруч із коридором C. Замість іншого масиву кімнат R забезпечений звуковий бар'єр SB. Це дає переваги, коли будівля розташована поруч із гучною областю, наприклад, шосе. Аналогічно тому, як є різні варіанти облаштування всієї будівлі, різне облаштування можуть мати і кімнати R, особливо модулі 2. На Фіг. 43A показані дві однакові кімнати 111, призначені для використання як студентське житло. Кожна кімната 111 має відділення вологої зони, що містить ванну кімнату 110 і міні-кухню 112. Ванна кімната 110 повністю обладнана унітазом 150, раковиною 152, душовою кабіною 154 і т.п. Поверхні ванни 110 повністю відповідають вимогам водонепроникності та т.п. Те саме можна віднести до міні-кухні 12, яка обладнана раковиною 156, кухонною технікою, як нагрівальні плити 158, шафи 160 тощо. Така так називана волога область готова до використання з самого початку. Всі засоби в модулі 2, необхідні відповідно до вимог до вологої області, зроблені на місці збірки, що спрощує забезпечення контролю якості та т.п. Побудована з панелей частина студентського житла може бути повністю мебльована після будівництва, наприклад столом 162, стільцями164, ліжком 166 і т.п. Для зниження витрат всі меблі можуть бути стандартними. На Фіг. 43B показані дві злегка різні кімнати 211, призначені для використання в готелі. Кожна кімната містить ванну кімнату 210, яка може бути такою самою, як ванна кімната 110 студентського житла, з унітазом 250, раковиною 252, душовою кабіною 254 та т.п. Однак міні-кухня була замінена вішалками і/або гардеробами 214. Кімната готелю може, наприклад, бути мебльована великим ліжком 216, столом 262 і стільцями 264, а також іншими світловими приладами, системою кондиціонування, протипожежною системою тощо (не показані). На Фіг. 43C показаний третій тип кімнати 311, призначений для використання як вітальної кімнати, що у два рази більше студентської кімнати 111 і кімнати 211 готелю, описаних вище. Головною відмінністю є двері 380, що забезпечують доступ між відділеннями 312a і 312b кімнати. Ванна кімната 310 більше, але містить те саме основне встаткування, а саме унітаз 350, раковину 352 і душову кабіну 356. Міні-кухня розширена до більш великої кухні 312 зі столовою зоною, але встаткування кухні залишається в основному тим самим (раковина 356, засоби для приготування їжі 358 та шафи 370). Меблювання побудованої з панелей частини кімнати 311 можуть містити щонайменше стіл 362, стільці 364 і щонайменше одне ліжко 366. Залежно від кількості гостей вітальної кімнати 311, в одному з відділень можлива наявність додаткового ліжка 368. Четвертий варіант кімнати 411, показаний на Фіг. 43D, призначений для забезпечення достатнього простору для людини з обмеженими можливостями. Аналогічно тому, як це зроблено у вітальній кімнаті 311, модуль 2 змінений таким чином, що кімната 411 у два рази більше, ніж студентська кімната 111 або кімната 211 готелю. Область модуля 2 тепер містить більшу ванну кімнату 410 і більшу кухонну зону 412. Двері 480 забезпечують доступ між двома відділеннями 412a, 412b кімнати 411. Ванна кімната 410 такого типу кімнати 411 пристосована для людей з обмеженими можливостями та містить спеціальне устаткування 490, 492 для цього. Аналогічно, кухонна зона 412 може містити деяке спеціальне устаткування, не описане тут. Для полегшення пересування інвалідного крісла людей з обмеженими можливостями були зроблені й інші модифікації. Для цього дверні петлі переставлені й у варіанті реалізації, не показаному тут, також зручно, коли дверні прорізи зроблені трохи ширше для пересування інвалідного крісла. На Фіг. 44 показаний схематично вигляд збоку альтернативного варіанта будівлі, в якій кімнати R прямокутної кубічної форми мають різні розміри залежно від місця їхнього розташування в будівлі. Самі великі кімнати Rl розташовані на першому поверсі й у міру підняття кімнати R2-R5 стають менше. Кімнати R2-R5 на першому поверсі або над балконами 500 встановлені на даху нижнього поверху. Розташування вологих коробок 2, кожна з яких має 10 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 прямокутну кубічну форму, і коридору C, що простягається між ними, для цього типу будівлі таке саме, як і для будівель B, показаних на Фіг. 1-13. Відмінність полягає в розмірі побудованих з панелей кімнат R1-R5, яка легко змінюється за допомогою стінних панелей 6 різної довжини. Зрозуміло, необхідне використання плит 8 відповідних розмірів. Однак фасадні панелі 6 та фасадне облицювання 7 можуть бути такими самими, як для будівель, описаних вище. Також необхідно відзначити, що при будівництві будівлі типу, показаного на Фіг. 44, можна використовувати такі самі статичні та динамічні сполучні елементи. Описані вище спосіб будівництва та конкретні збірні модулі, які відносяться до винаходу, можуть бути використані разом із загальним способом приєднання збірних модулів (включаючи вологі коробки та технічні засоби, так що вони можуть бути готові до заселення жителями) до збірних панелей для утворення щонайменше частини будівлі. Такий загальний спосіб переважно застосовувати у відповідності з наступними аспектами. Відповідно до одного аспекту, забезпечений метод одержання щонайменше частини будівлі. Цей метод включає етап збірки модуля шляхом збірки чотирьох стін, що простягаються між підлогою та дахом, для утворення прямокутної кубічної форми, забезпечення щонайменше одного відділення всередині зазначеної кубічної форми, забезпечення водонепроникних шарів на внутрішніх стінах і підлозі зазначеного відділення всередині зазначеного модуля, розміщення технічних засобів усередині зазначеної кубічної форми та забезпечення внутрішнього встаткування всередині зазначеної кубічної форми. Зазначений метод також включає етапи збірки множини панелей та плит і з'єднання зазначеної множини панелей та плит із бічною стороною зазначеного модуля зі забезпеченням зазначеної частини будівлі, так що зазначена бічна сторона зазначеного модуля разом із зазначеною множиною збірних панелей та плит утворює ще одну прямокутну кубічну форму. Водонепроникні шари можуть бути забезпечені на частинах поверхонь внутрішніх стін і підлоги зазначеного відділення всередині модуля або на всій поверхні внутрішньої стіни та підлоги зазначеного відділення. При необхідності внутрішня поверхня даху також може щонайменше частково бути покрита водонепроникними шарами. Ще одна зазначена вище прямокутна кубічна форма утворює кімнату для жителя, наприклад студента в студентському житлі або постояльця в готелі та т.п. Етап збірки модуля може додатково включати забезпечення внутрішніх розділових стін для утворення щонайменше двох відділень всередині кубічної форми. Етап забезпечення внутрішніх розділових стін може бути виконаний з утворенням двох роздільних відділень, кожне з яких готове для заселення свого жителя. Це забезпечує перевагу в тому, що один модуль може містити необхідну вологу зону для двох кімнат, кожна з яких забезпечується для свого жителя. Наповнення зазначених двох роздільних відділень може бути симетричне щодо центральної лінії зазначеного модуля. Таким чином знижуються витрати на весь модуль. Модуль може бути утворений з розмірами, що становлять приблизно 6,5 - 7,0 м у довжину, приблизно 2,5 м у глибину і приблизно 3,0 м у висоту. Такі розміри особливо вигідні з міркувань логістики, тому що вони відповідають звичайній місткості вантажівки. Таким чином, вантажівка може перевозити декілька модулів, завантажених на відповідну вантажівку на місці виготовлення, до місця будівництва з мінімальною місткістю, що не витрачається. Переважно модулі виготовлені таким чином, що можуть бути перевезені стандартною вантажівкою. Метод може додатково включати етап забезпечення наявності чотирьох стін, підлоги та даху шляхом розташування плоскої дерев'яної серцевини впритул щонайменше до одного ізолюючого шару для кожної зі стін, даху і підлоги. Для будівництва багатоквартирних будівель вибір дерева та зокрема багатошарової деревини з перехресним розташуванням шарів для будівництва багатонаселених будівель виявився переважним завдяки характеристикам матеріалу та рентабельності. Спосіб може крім того включати етап забезпечення зазначеного ізолюючого шару являючого собою багатошарову структуру, який містить внутрішній шар звукопоглинаючого матеріалу та/або вогнетривкого матеріалу, при необхідності теплоізолюючого матеріалу, і зовнішній шар, переважно з гіпсокартону. Таким чином, забезпечується дуже міцна та безпечна конструкція. Етап збірки модуля шляхом збірки чотирьох стін, що простягаються між підлогою та дахом, може бути виконаний таким чином, що верхні краї зазначених чотирьох стін можуть простягатися за межі зовнішньої поверхні даху. Це забезпечує перевагу в тому, що зверху модуля забезпечується службовий простір, який може бути використаний для зберігання та забезпечення доступу до технічних засобів. Етап збірки модуля шляхом збірки чотирьох стін, що простягаються між підлогою та дахом, може бути виконаний у такий спосіб: нижні краї зазначених чотирьох стін можуть простягатися 11 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 за межі зовнішньої поверхні підлоги. Це також забезпечує перевагу в забезпеченні додаткового службового простору під модулем. Етап збірки чотирьох стін, що простягаються між підлогою та дахом, може виключати забезпеченням щонайменше одного прорізу в стіні, що утворює частину зазначеної прямокутної кубічної форми, і щонайменше одного прорізу на протилежній стіні зазначеного модуля, зазначені прорізи при необхідності обладнані дверима. Таким чином, забезпечений легкий доступ жителів усередину модуля. Етап забезпечення водонепроникних шарів для створення вологої зони всередині зазначеного модуля може бути виконаний шляхом покриття частини внутрішніх сторін зазначених стін і плит зазначеними водонепроникними шарами. Таким чином, немає необхідності в забезпеченні додаткових структур для створення вологої зони, що забезпечує зменшення витрат і складності при виробництві модуля. Крім того, водонепроникні внутрішні шари забезпечують тільки коли вони дійсно потрібні. Етап забезпечення водонепроникних внутрішніх шарів для забезпечення вологої зони всередині зазначеного модуля може з іншої сторони бути виконаний шляхом покриття всіх внутрішніх сторін стін і плит водонепроникними внутрішніми шарами. Етап забезпечення водонепроникних внутрішніх шарів переважно виконують шляхом нанесення твердих шарів або рідких шарів. Переважно етап забезпечення водонепроникних шарів для утворення вологої зони всередині зазначеного модуля виконують шляхом покриття всіх внутрішніх сторін зазначених стін і плит або їхньої частини нанесенням твердих або рідких водонепроникних внутрішніх шарів. Етап розміщення технічних засобів усередині зазначеної кубічної форми може включати розміщення щонайменше одного вентиляційного каналу та/або щонайменше одного кабелю електромережі, і/або щонайменше одного низьковольтного кабелю, при необхідності з'єднаного щонайменше з одним розподільним щитом, і/або щонайменше однієї водопровідної труби, і/або щонайменше однієї каналізаційної труби, і/або водяної системи опалення, і/або системи охолодження, і/або протипожежної системи всередині зазначеного модуля. Це забезпечує перевагу в тому, що всі необхідні засоби, які можливо можуть знадобитися, вже встановлені в модулі, завдяки чому модуль повністю завершений та готовий для монтажу і приєднання до панелей та плит. Сполучний кінець щонайменше одного технічного засобу переважно доступний в області, утвореній зверху даху зазначеного модуля, тобто службовій області над модулем, або області утвореній під підлогою зазначеного модуля. Етап забезпечення щонайменше одного відділення може бути виконаний таким чином, що утворені два головних відділення та щонайменше одна шахта для зазначених технічних засобів. Таким чином, технічні засоби розташовані в спеціально призначених областях, завдяки чому інтер'єр зазначених головних відділень може бути спроектований досить привабливим, без будь-яких проводок, що заважають, шахт і т.п. Щонайменше один вентиляційний канал може простягатися всередині першої шахти та переважно щонайменше один кабель електромережі, щонайменше один низьковольтний електричний кабель, включаючи при необхідності розподільний щит, щонайменше одна водопровідна труба та щонайменше одна труба каналізації можуть простягатися в другій шахті. Таке розміщення технічних засобів є дуже ефективним і дозволяє забезпечити легкий доступ для сервісу й обслуговування технічних засобів. В одному варіанті реалізації перша та друга шахти утворені в одному просторі. Етап забезпечення внутрішнього встаткування всередині зазначеної кубічної форми може включати установку в модулі ванни і, при необхідності, кухні. Крім того, етап забезпечення внутрішнього встаткування всередині зазначеної кубічної форми може включати установку меблів і/або кріплень у модулі. Забезпечуючи предустановку такого встаткування, можливо досягти дуже високої якості установки встаткування, оскільки воно збирається на фабриці. Крім того, будівництво будівлі на місці істотно знижується. В альтернативних варіантах реалізації можливо також здійснити предустановку деяких кріплень й/або елементів меблів віддалено на фабриці, а інші елементи можливо встановити після будівництва будівлі. Спосіб може крім того включати етап забезпечення модуля щонайменше одними засобами зчеплення для подальшого зчеплення зі збірною панеллю або плитою або іншим збірним модулем за допомогою сполучного пристрою. Забезпечуючи предустановку таких засобів зчеплення можливо здійснити дуже точну побудову, і таким чином поліпшити якість будівлі та полегшити будівництво. Етап збірки множини панелей та плит може бути виконаний шляхом розміщення плоскої 12 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 дерев'яної серцевини впритул щонайменше до одного ізолюючого шару для створення кожної зі зазначених панелей та плит. Таким чином, панелі та плити можуть бути виготовлені з того самого матеріалу, що і стіни модуля, що знижує кількість різного встаткування, необхідного для виробництва необхідних частин. Крім того, панелі та плити можуть переважно бути виготовлені на тому самому підприємстві, що виробляє модуль, за рахунок чого можливо оптимізувати всю логістику будівельного способу. Що стосується стін модулів, плоска дерев'яна серцевина може бути виготовлена з клеєної багатошарової деревини з перехресним розташуванням шарів, переважно або клеєної, або скріпленої цвяхами. У деяких випадках можливе використання так званого дерев'яного зварювання для одержання підходящої багатошарової деревини з перехресним розташуванням шарів. Спосіб може крім того включати етап забезпечення щонайменше одного зі зазначених ізолюючих шарів у вигляді багатошарової структури, що містить внутрішній шар звукопоглинаючого матеріалу і/або вогнетривкого матеріалу, при необхідності теплоізолюючого матеріалу, і зовнішній шар, переважно з гіпсокартону. Крім того, метод може включати етап забезпечення порожніх напрямних для електричного кабелю всередині панелей та/або плит. Таким чином, панелі або плити підготовлені для їхнього скріплення зі збірними модулями, а також вони будуть забезпечувати ефективне розташування необхідних засобів у кімнаті, утвореній зазначеними панелями. Електричні кабелі, а також інші необхідні технічні засоби у панелях і/або плитах, можуть також бути предвстановлені на фабриці перед доставкою на місце зведення. Спосіб крім того може включати етап забезпечення зазначених панелей та плит щонайменше одними засобами зчеплення для подальшого зчеплення зі збірним модулем або іншою збірною панеллю або плитою за допомогою сполучного пристрою. Забезпечивши предустановку таких засобів зчеплення на панелях і/або плитах, можливо домогтися дуже точного виготовлення панелей та/або плит, а також полегшити будівництво. Етап приєднання зазначеної множини панелей та плит до бічної сторони зазначеного модуля може бути виконаний шляхом приєднання першої стіни до краю однієї бічної сторони зазначеного модуля, другої стіни до краю іншої бічної сторони зазначеного модуля, третьої до краю центральної частини зазначеного модуля, першої підлогової плити до першої та третьої стін, відповідно, четвертої стіни до вільної ділянки краю бічної сторони першої та третьої стін, відповідно, п'ятої стіни до вільної ділянки бічного краю другої та третьої стін, відповідно, першої плити даху до ділянок вільного верхнього краю першої та третьої стін, відповідно, і другої плити даху до ділянок вільного верхнього краю другої та третьої стін, відповідно. Таким чином, забезпечується двокімнатна частина будівлі, а модуль виявляється розділений на дві роздільні вологі зони. Зазначена четверта стіна та п'ята стіна можуть бути утворені за одне ціле або зазначена четверта стіна та/або зазначена п'ята стіна можуть бути утворені за одне ціле зі стіною, розташованою вертикально зі зазначеною четвертою або п’ятою стіною. Це забезпечує переваги, коли існують можливості перевозити більш великі панелі. Етап приєднання зазначеної множини панелей та плит до бічної сторони зазначеного модуля може включати забезпечення щонайменше одного статичного з'єднувача та щонайменше одного динамічного з'єднувача для з'єднання щонайменше однієї зі зазначених панелей та/або плит до зазначеного модуля. Така комбінація одного статичного й одного динамічного з'єднувача показала себе дуже ефективною та забезпечує дуже міцне з'єднання, у той самий час будучи простою у використанні. Під статичним з'єднанням тут мається на увазі взаємне з'єднання двох або більше елементів будівлі за допомогою свого роду механічного статичного зчеплення. Під динамічним з'єднанням тут мається на увазі взаємне з'єднання двох або більше елементів будівлі шляхом стягування їх разом, так що елементи виявляються притиснуті один до одного в щільному з'єднанні. Спосіб може крім того включати етап з'єднання щонайменше двох збірних модулів один із одним у напрямку довжини модулів і/або етап з'єднання щонайменше двох збірних модулів один із одним у напрямку висоти модулів. Таким чином, модулі утворюють кістяк протяжної будівлі, який вигідний тим, що модулі містять вологі зони та технічні засоби. Забезпечивши предустановку всіх технічних засобів, необхідні труби та проводки можна забезпечити надійним й ефективним способом. Спосіб може крім того включати етап вирівнювання першого модуля з другим модулем за допомогою вирівнюючих поглиблень, розташованих на ділянці верхнього краю зазначеного першого модуля, і відповідних вирівнюючих виступів, розташованих на ділянці нижнього краю зазначеного сусіднього модуля. Завдяки таким вирівнюючим виступам і поглибленням можливо 13 UA 115775 C2 5 10 15 20 25 30 35 40 45 50 55 60 досягти дуже точного вирівнювання. Розташування виступів і поглиблень можуть взаємозмінити, так що вирівнюючі виступи розташовують на ділянці верхнього краю першого модуля, а вирівнюючі поглиблення розташовують на ділянці нижнього краю сусіднього модуля. Зазначені вирівнюючі засоби, тобто виступи та відповідні поглиблення, крім того функціонують як стабілізуючі закріпляючі засоби, що сприяють стабілізації всієї будівлі у випадку сильних вітрів, незначних землетрусів і т.п. Відповідно до ще одного аспекту, забезпечений спосіб будівництва багатокімнатної будівлі, який включає етапи: забезпечення першої частини будівлі відповідно до описаного вище аспекту винаходу, забезпечення коридору, що простягається уздовж однієї бічної сторони зазначеної першої частини, і забезпечення другої частини будівлі відповідно до описаного вище аспекту винаходу, причому зазначена друга частина розташована з протилежної сторони від зазначеного коридору. Спосіб може крім того включати етап зведення зазначеної багатокімнатної будівлі у вертикальному напрямку, так що кожна частина будівлі, утворена відповідно до способу відповідно до описаного вище аспекту, на певному поверсі вирівняна вертикально відносно нижче лежачої частини будівлі. Спосіб може крім того включати етап зведення зазначеної багатокімнатної будівлі в горизонтальному напрямку, так що кожна частина будівлі, утворена способом відповідно до описаного вище аспекту, у першій стороні коридору вирівняна щодо відповідної частини будівлі у протилежній стороні коридору. Відповідно до ще одного аспекту, забезпечена частина будівлі, що містить збірний модуль, який має прямокутну кубічну форму, утворену чотирма стінами, що простягаються між підлогою та дахом, причому зазначений модуль містить щонайменше одне відділення всередині зазначеної кубічної форми, водонепроникні внутрішні шари на внутрішніх стінах і підлозі зазначеного відділення для утворення вологої зони всередині зазначеної кубічної форми, технічні засоби всередині зазначеної кубічної форми та внутрішнє встаткування всередині зазначеної кубічної форми, причому зазначена частина будівлі крім того містить множину збірних панелей та плит, приєднаних до бічної сторони зазначеного модуля, так що зазначені бічні сторони разом із множиною збірних панелей та плит утворюють іншу прямокутну кубічну форму. Відповідно до ще одного аспекту забезпечена багатокімнатна будівля, яка містить коридор, що простягається горизонтально, і щонайменше першу частину будівлі відповідно до вище описаного аспекту, розташовану на першій стороні зазначеного коридору, і другу частину будівлі відповідно до описаного вище аспекту, розташовану на протилежній стороні коридору, причому зазначена друга частина будівлі вирівняна щодо першої частини будівлі. Багатокімнатна будівля може крім того містити додаткові частини будівлі, розташовані зверху вже забезпечених частин будівлі, так що частина будівлі на певному поверсі вертикально вирівняна відносно нижче лежачої частини будівлі. Відповідно до додаткового аспекту, забезпечений спосіб будівництва багатокімнатної будівлі, який включає етапи забезпечення збірних, готових до використання модулів із внутрішніми вологими зонами, предвстановленими напрямними для електричних кабелів, водопровідними та каналізаційними комунікаціями, забезпечення збірних стінних панелей з предвстановленими напрямними для електричних кабелів, розташування вирівняних зазначених модулів й утворення прямокутних побудованих із панелей кімнат, з'єднаних із модулями, де для кожної кімнати одна стіна модуля визначає одну сторону, а три збірні панелі визначають три інші сторони кімнати, так що зазначені модулі та побудовані з панелей кімнати утворюють щонайменше один поверх зазначеної будівлі. Спосіб може крім того включати етап розміщення додаткових збірних модулів поверх один одного для утворення багатоповерхової будівлі з побудованими з панелей кімнатами, що простягаються перпендикулярно вирівняним модулям. Згадані способи можуть крім того включати етап забезпечення фасадного облицювання на поверхні зазначених модулів і/або панелей. Винахід також відноситься до набору будівельних компонентів, який містить: щонайменше один збірний модуль, множину збірних панелей та плит і множину сполучних пристроїв для з'єднання будівельних компонентів. Необхідно мати на увазі, що обсяг даного винаходу ніяким чином не обмежується наведеними тут варіантами реалізації, і можлива множина доцільних модифікацій для даного винаходу, обмеженого прикладеною формулою. Наприклад, можливе використання інших матеріалів для елементів, включених у будівельні конструкції. Крім того, можливе використання інших сполучних засобів для забезпечення надійного з'єднання елементів. 14 UA 115775 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Збірний модуль (2), що має бічну сторону, виконану з можливістю з'єднання з множиною панелей (4, 6) та плит (8) для формування частини будівлі (В), який містить: чотири стіни (34), що простягаються між плитою (36) підлоги та плитою (38) даху з утворенням прямокутної кубічної форми; відділення (10) у зазначеній прямокутній кубічній формі; внутрішнє встаткування (WC, WB), щонайменше частина якого з'єднана з технічними засобами, розташованими всередині кубічної форми; причому в зазначеному модулі (2) створена волога область; а зазначений модуль (2) виконаний у вигляді несучої навантаження конструкції, що має зазначені чотири стіни (34), забезпечені плоскою дерев'яною серцевиною, що містить щонайменше один ізолюючий шар, який відрізняється тим, що зазначена волога область виконана в зазначеному модулі (2) за допомогою забезпечення водонепроникних шарів на внутрішніх сторонах стін (34) і плити (36) підлоги відділення (10), а зазначена плоска дерев'яна серцевина також містить багатошарову деревину з перехресним розташуванням шарів, розташовану впритул до зазначеного щонайменше одного ізолюючого шару. 2. Модуль за п. 1, який додатково містить внутрішні стіни (35), що утворюють щонайменше два відділення всередині кубічної форми. 3. Модуль за п. 2, в якому внутрішні стіни (35) виконані таким чином, що утворюють два роздільних відділення, кожне з яких готове для розміщення в ньому свого власного жителя. 4. Модуль за п. 1, в якому ізолюючий шар являє собою багатошарову структуру, що містить внутрішній шар зі звукопоглинаючого матеріалу та/або вогнетривкого матеріалу, при необхідності з теплоізолюючого матеріалу, і зовнішній шар з гіпсокартону. 5. Модуль за п. 1, в якому ділянки верхніх країв чотирьох стін (34) простягаються за межі зовнішньої поверхні плити (38) даху та/або в якому ділянки нижнього краю чотирьох стін (34) простягаються за межі зовнішньої поверхні плити підлоги (36). 6. Модуль за п. 1, який додатково містить щонайменше одну шахту (16, S), виконану з можливістю розміщення в ній технічних засобів. 7. Модуль за п. 6, який додатково містить другу шахту (S), виконану з можливістю розміщення в ній технічних засобів, причому перша та друга шахти обслуговують відділення модуля (2). 8. Модуль за п. 1, в якому технічні засоби містять щонайменше один вентиляційний канал (16) і/або щонайменше один кабель електромережі, і/або щонайменше один низьковольтний електричний кабель, з'єднаний, при необхідності, щонайменше з одним розподільним щитом, і/або щонайменше одну водопровідну трубу (96-98), і/або щонайменше одну каналізаційну трубу (100, 102), і/або водяну систему опалення, і/або систему охолодження, і/або протипожежну систему. 9. Модуль за п. 1, який додатково містить щонайменше одні засоби зчеплення для подальшого зчеплення зі збірною панеллю (4, 6) або плитою (8), або іншим збірним модулем (2) за допомогою сполучного пристрою (70, 80). 10. Модуль за п. 9, в якому засоби зчеплення виконані з можливістю прийому динамічного з'єднувача (80) та/або статичного з'єднувача (70) або сполучного блока, що поєднує статичний та динамічний з'єднувачі. 11. Модуль за п. 1, який містить вирівнюючі поглиблення (30, 32), що виконані на ділянках верхніх країв стін зазначеного модуля, і вирівнюючі виступи (26, 28), що виконані на ділянках нижніх країв стін зазначеного модуля, для вирівнювання першого модуля з другим модулем, покладеним на перший модуль з утворенням стопи. 12. Модуль за будь-яким із пп. 5-11, в якому сполучні засоби для технічних засобів виконані з можливістю доступу до них в області (18), утвореній частиною ділянок верхніх країв стін (34), що простягаються за межі зовнішньої поверхні плити (38) даху. 13. Модуль за п. 1, розміри якого становлять 6,5 м у довжину, 2,5 м у глибину та 3,0 м у висоту. 14. Будівля, яка містить щонайменше один збірний модуль (2) за будь-яким із пп. 1-13. 15 UA 115775 C2 16 UA 115775 C2 17 UA 115775 C2 18 UA 115775 C2 19 UA 115775 C2 20 UA 115775 C2 21 UA 115775 C2 22 UA 115775 C2 23 UA 115775 C2 24 UA 115775 C2 25 UA 115775 C2 26 UA 115775 C2 27 UA 115775 C2 28
