Машина для прання, миття, полоскання і сушіння тканин, білизни і предметів у побуті

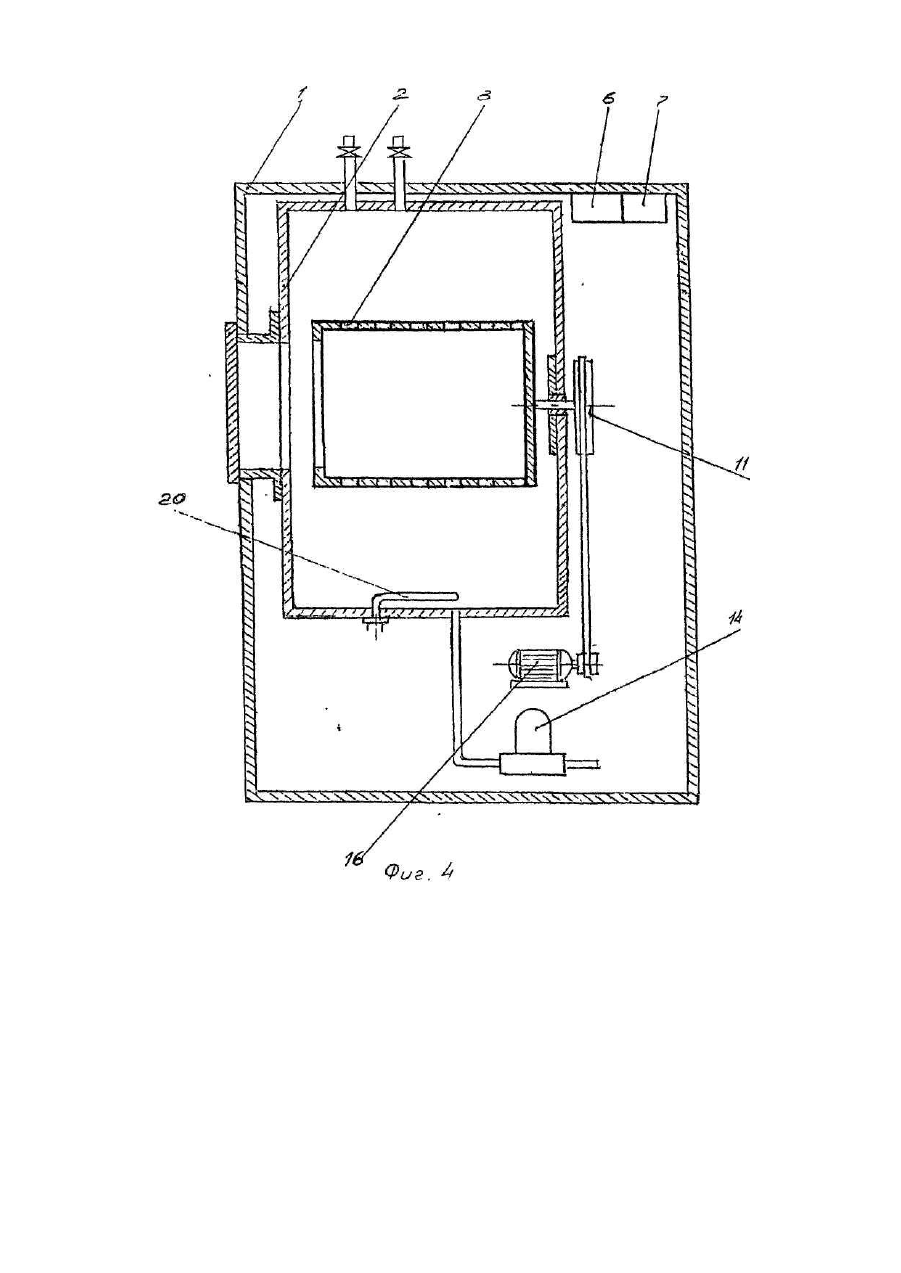

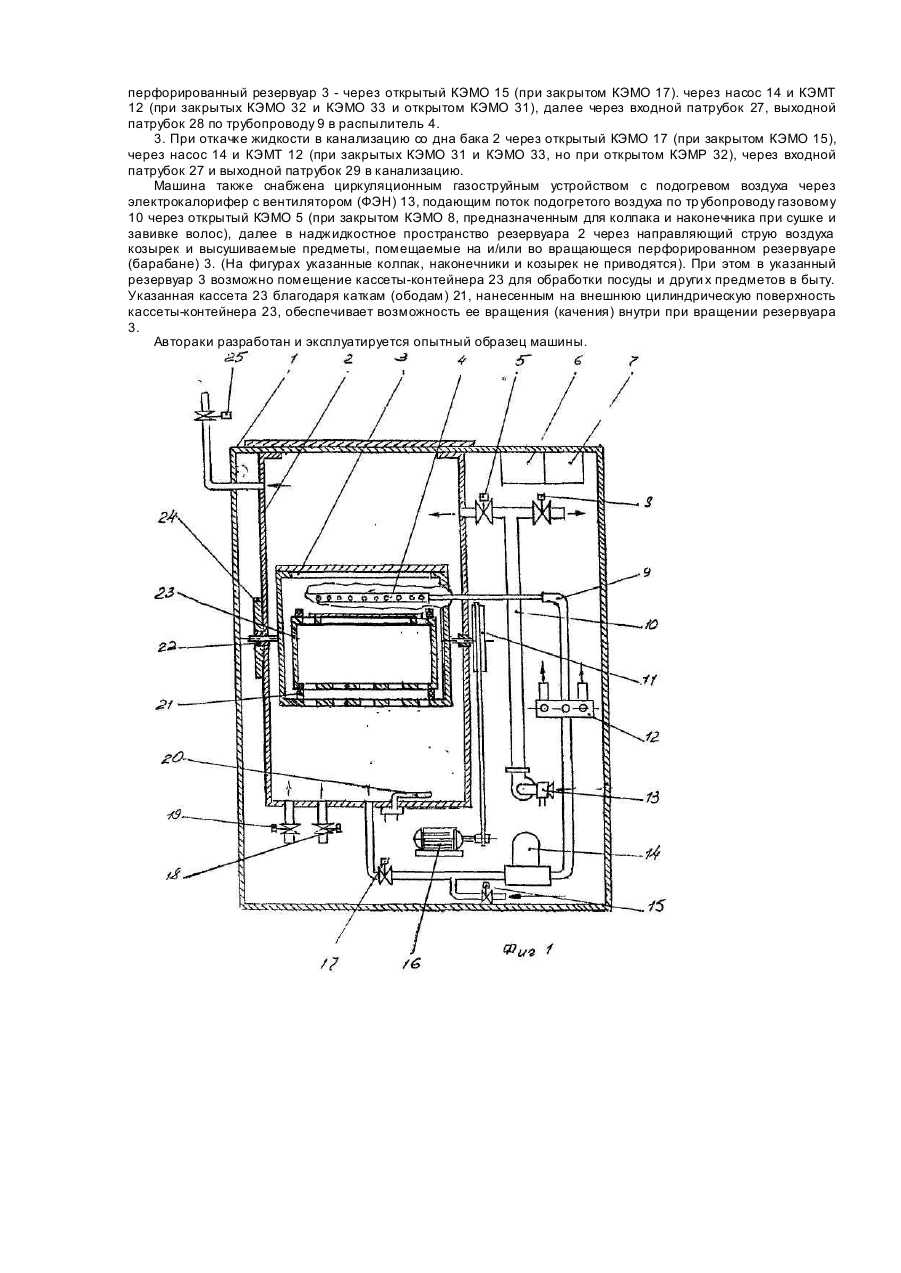

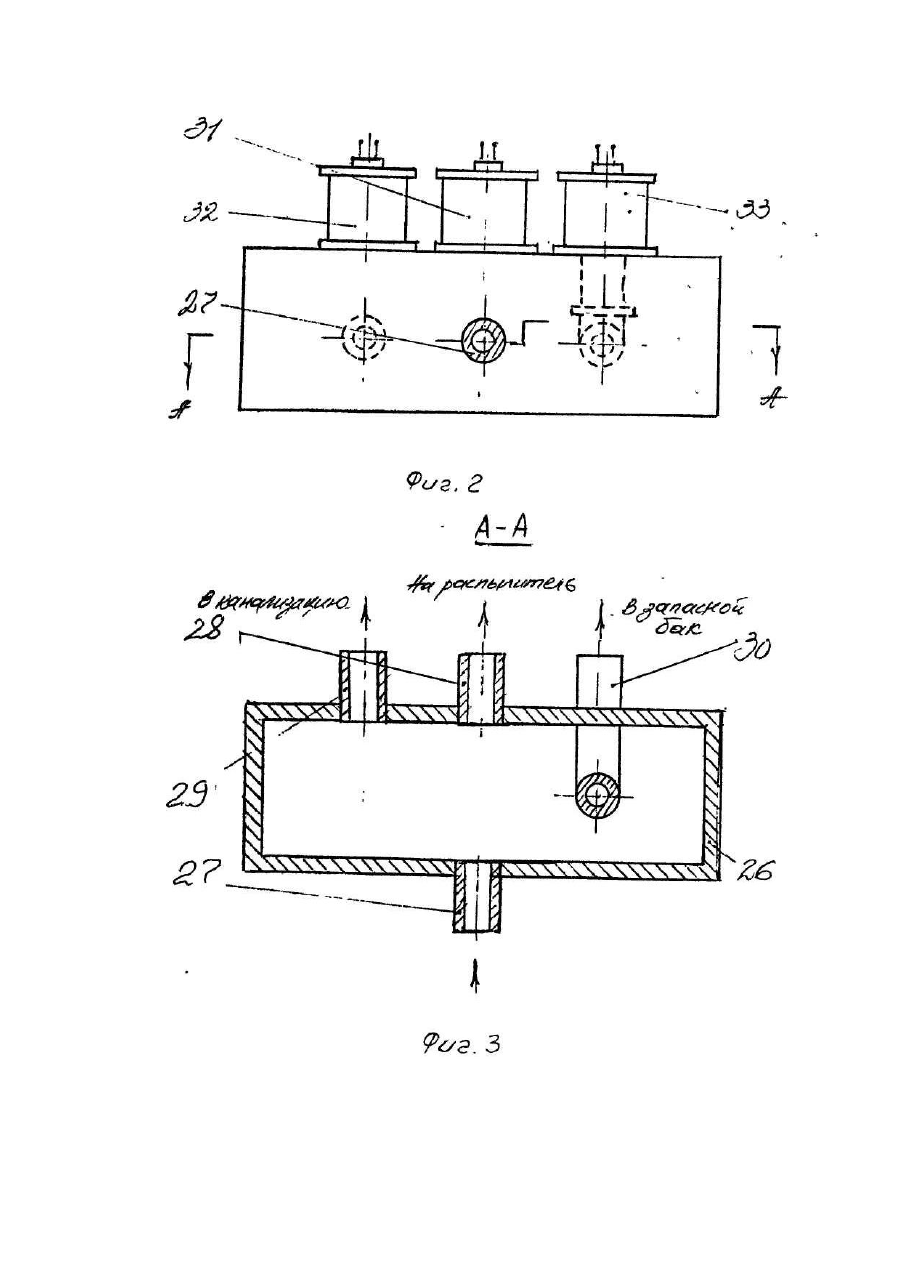

Полезная модель (ПМ) относится к области бытовой техники, преимущественно стиральных машин. Известны стиральные машины с неподвижными резервуарами для стирки, например, машина € помещенным в указанном неподвижном резервуаре перфорированным резервуаром, совершающим вращательное движение для центробежного отжима и полоскания с устройством управления последовательностью операций моечного цикла. Наиболее близким аналогом, принятым в качестве прототипа, является машина стиральная автоматическая бытовая типа СМА-40 модели "Вятка-автомат-12", выпуска Кировского (обл.) завода "Электробытпри-бор" в 1983 г. Принятый прототип еще не позволяет осуществлять интенсивную стирку циркуляцией стирального (моечного) раствора, порошковой эмульсией для мытья посуды в быту или воды для полоскания с возможностью отбора указанной жидкости для экономного повторного использования для их стирки более грязных тканей или предметов в быту. Предложенный объект ПМ устраняет указанные недостатки путем использования в машине системы для стирки способом циркуляции стирального раствора и ополаскивающей воды. Указанный прототип также не обладает возможностью управления последовательностью операций сушильных циклов при сушке тканей, белья, предметов домашнего обихода, а также при сушке и завивке волос. Для устранения указанных недостатков и увеличения полезных возможностей в объекте ПМ применено средство интенсивной сушки с использованием горячего воздуха,, например, калорифера, вентилятора с газопроводом (гофрированными шлангами), колпака с наконечником от фена для сушки и завивки волос. Прототип также не предусматривает машинное мытье (мойку), ополаскивание и сушку посуды и др. предметов в быту. Для осуществления эти х полезных качеств в объекте ПМ указанный выше вращающийся перфорированный резервуар (барабан) выполнен с возможностью закрепления в нем кассеты-контейнера и осуществления в нем машинной мойки, ополаскивания и сушки посуды, столовых принадлежностей и др. предметов хозяйственного обихода в быту. На фиг.1 изображена схема предлагаемого объекта ПМ машины для стирки, мытья, полоскания и сушки тканей, белья и предметов в быту, снабженная устройством программного управления последовательностью операций моечного и/или сушильного циклов, включаемых либо последовательно, либо одновременно (схема управления не приводится). На фиг.2 изображена схема распределительного устройства моечных, ополаскивающих и др. рабочих растворов объекта ПМ (вид спереди), заключающего КЭМТ(клапаны электромагнитные трехсекционные); на фиг.3 -разрез А-А на фиг.2; на фиг.4 - принципиальная схема прототипа - известной стиральной машины СМА-4 "Вятка-автомат-12". На фиг.1 и 4 приняты обозначения: 1 -корпус, 2 - резервуар неподвижный (бак), 3 - резервуар перфорированный (барабан), 4 - распылитель жидкости, 5-КЭМО (клапан электромагнитный односекционный), 6 -бункер дозатора, 7 - командоапарат, 8-КЭ-МО, 9 -трубопровод жидкостной (шланг), 10 - трубопровод газовый (шланг воздушный), 11 - шкив, 12 - КЭМТ (клапан электромагнитный трехсекционный), то есть распределительное устройство моющих и др. рабочих растворов, 13 электрокалорифер с вентилятором, т.е. ФЭН, 14-электронасос, 15 - КЭМО, 16 -электродвигатель двухскоростной, 17- КЭМО (на рециркуляционном жидкостном шланге 9), 18 - КЭМО (для холодной воды), 19 КЭМО (для горячей воды), 20 -нагреватель электрический трубчатый, 21 -каток (обод), 22 - узел подшипниковый (на крестовине 24), 23 - кассета-контейнер съемная, для обработки посуды и др. предметов быта, 24 - крестовина (на неподвижном резервуаре 2), 25 - клапан газовый предохранительный. На фиг.2 и фиг.3 приняты обозначения: 26 - корпус КЭМТ, 27 - патр убок входной (от электронасоса 14), 28 - патрубок выходной (на распылитель 4), 29 - патрубок выходной (в канализацию), 30 - патрубок выходной (в запасной бак), 31 - КЭМО (на распылитель 4), 32 - КЭМО (в канализацию), 33 - КЭМО (в запасной бак). При этом на фигура х не указаны детали дозатора 6, командоапарата 7, датчиков реле температуры, фильтр, реле уровня жидкости, которые могут быть раскрыты в руководстве по эксплуатации. Подготовка машины к работе, т.е. подключение к электросети, к водопроводу, к канализации и запасному баку, а также рекомендации по подготовке белья, тканей к стирке, по расчетам масс загружаемого белья и обрабатываемых предметов быта, режимов их стирки, мойки и сушки с учетом вида ткани и степени загрязнения, а также вида обработки предметов быта в кассете-контейнере, предупреждения по технике безопасности при эксплуатации машины являются предметом руководства по эксплуатации. Машина состоит из корпуса 1, внутри которого установлен неподвижный резервуар (бак) 2 с вращающимся в нем перфорированным резервуаром (барабаном) 3 для центробежного отжима и полоскания с устройством управления последовательностью операций моечного цикла известным по прототипу (фиг.4). Машина снабжена циркуляционным жидкоструйным устройством, включающим трубопровод 9 (жидкостной шланг), сообщающий жидкостное пространство неподвижного резервуара 2, через КЭМО 17, электронасос 14, устройство для распределения рабочих растворов или воды КЭМТ 12 (см. фиг.2 и 3) и распылитель 4 в наджидкостное пространство этого же резервуара 2. При этом отверстия распылителя 4 соотносятся с отверстиями перфорации вращающегося резервуара (барабана) 3. Распределительное устройство моющих и др уги х рабочих растворов, то есть КЭМТ 12 (клапан электромагнитный трехсекционный) выполнен с возможностью программного управления следующими операциями: 1. Интенсивной циркуляции жидкости по трубопроводу 9 со дна бака 2 во внутреннее пространство перфорированного резервуара (барабана) 3 через открытый КЭМО 17 (при закрытом КЭМО 15), насос 14, КЭМТ 12 (при закрытых КЭМО 32 и КЭ МО 33 и открытом КЭМО 31), через входной патрубок 27 и выходной патрубок 28 на распыли 2. Для возможности повторного использования ратворов при первоначальной стирке более загрязненного белья и т.п. предметов откачку производят в запасной бак со дна бака 2 через открытый КЭМО 17 (при закрытом КЭМО 15), через насос 14 и КЭМТ 12 (при закрытых КЭМО 31 и КЭМО 32 и открытом КЭМО 33), через входной патрубок 27 и выходной патрубок 30, а закачку этой жидкости из запасного бака в перфорированный резервуар 3 - через открытый КЭМО 15 (при закрытом КЭМО 17). через насос 14 и КЭМТ 12 (при закрытых КЭМО 32 и КЭМО 33 и открытом КЭМО 31), далее через входной патрубок 27, выходной патрубок 28 по трубопроводу 9 в распылитель 4. 3. При откачке жидкости в канализацию со дна бака 2 через открытый КЭМО 17 (при закрытом КЭМО 15), через насос 14 и КЭМТ 12 (при закрытых КЭМО 31 и КЭМО 33, но при открытом КЭМР 32), через входной патрубок 27 и выходной патрубок 29 в канализацию. Машина также снабжена циркуляционным газоструйным устройством с подогревом воздуха через электрокалорифер с вентилятором (ФЭН) 13, подающим поток подогретого воздуха по тр убопроводу газовому 10 через открытый КЭМО 5 (при закрытом КЭМО 8, предназначенным для колпака и наконечника при сушке и завивке волос), далее в наджидкостное пространство резервуара 2 через направляющий струю воздуха козырек и высушиваемые предметы, помещаемые на и/или во вращающеся перфорированном резервуаре (барабане) 3. (На фигурах указанные колпак, наконечники и козырек не приводятся). При этом в указанный резервуар 3 возможно помещение кассеты-контейнера 23 для обработки посуды и други х предметов в быту. Указанная кассета 23 благодаря каткам (ободам) 21, нанесенным на внешнюю цилиндрическую поверхность кассеты-контейнера 23, обеспечивает возможность ее вращения (качения) внутри при вращении резервуара 3. Автораки разработан и эксплуатируется опытный образец машины.
