Керування перешкодами в системі бездротового зв’язку через багаторазове використання часу на основі підкадрів

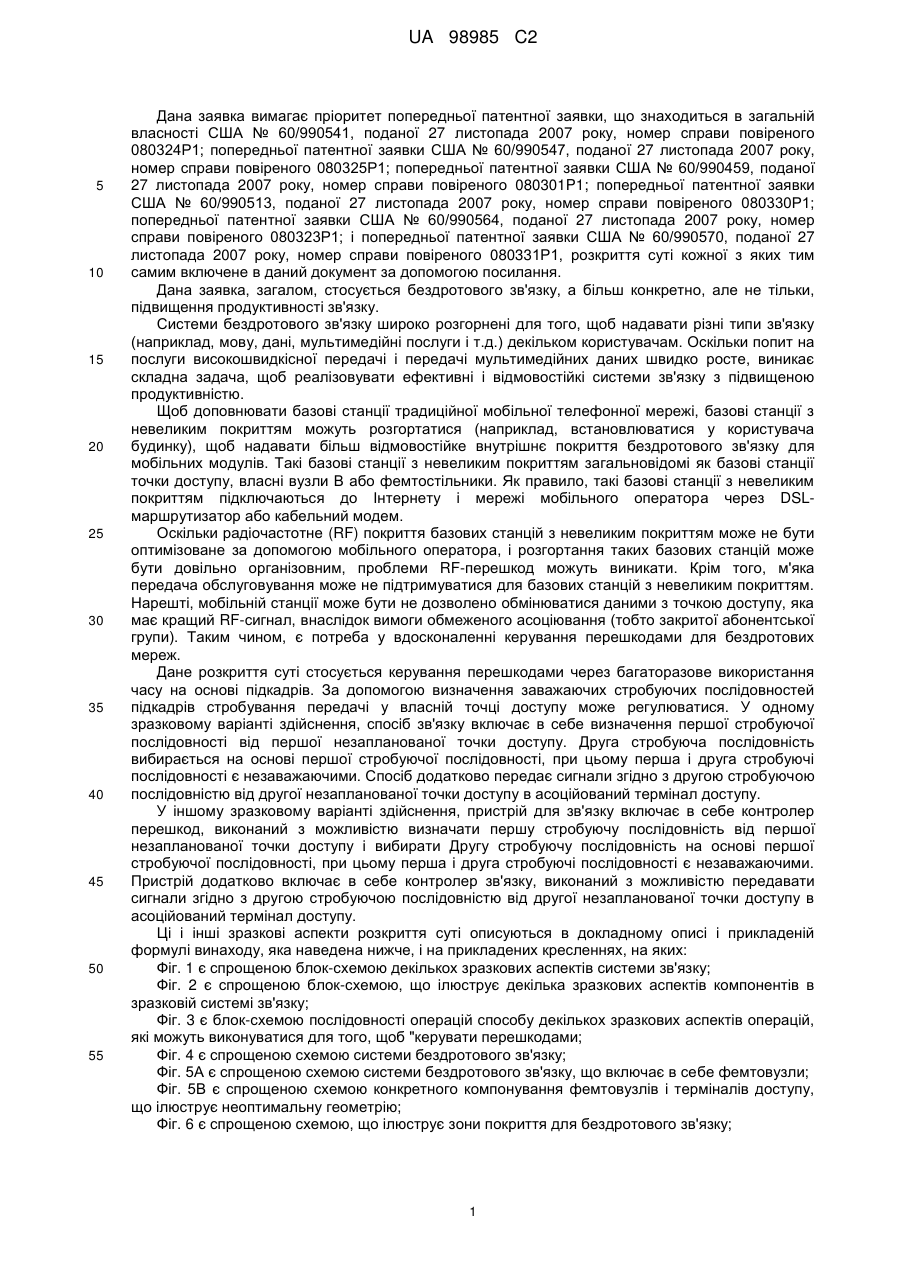

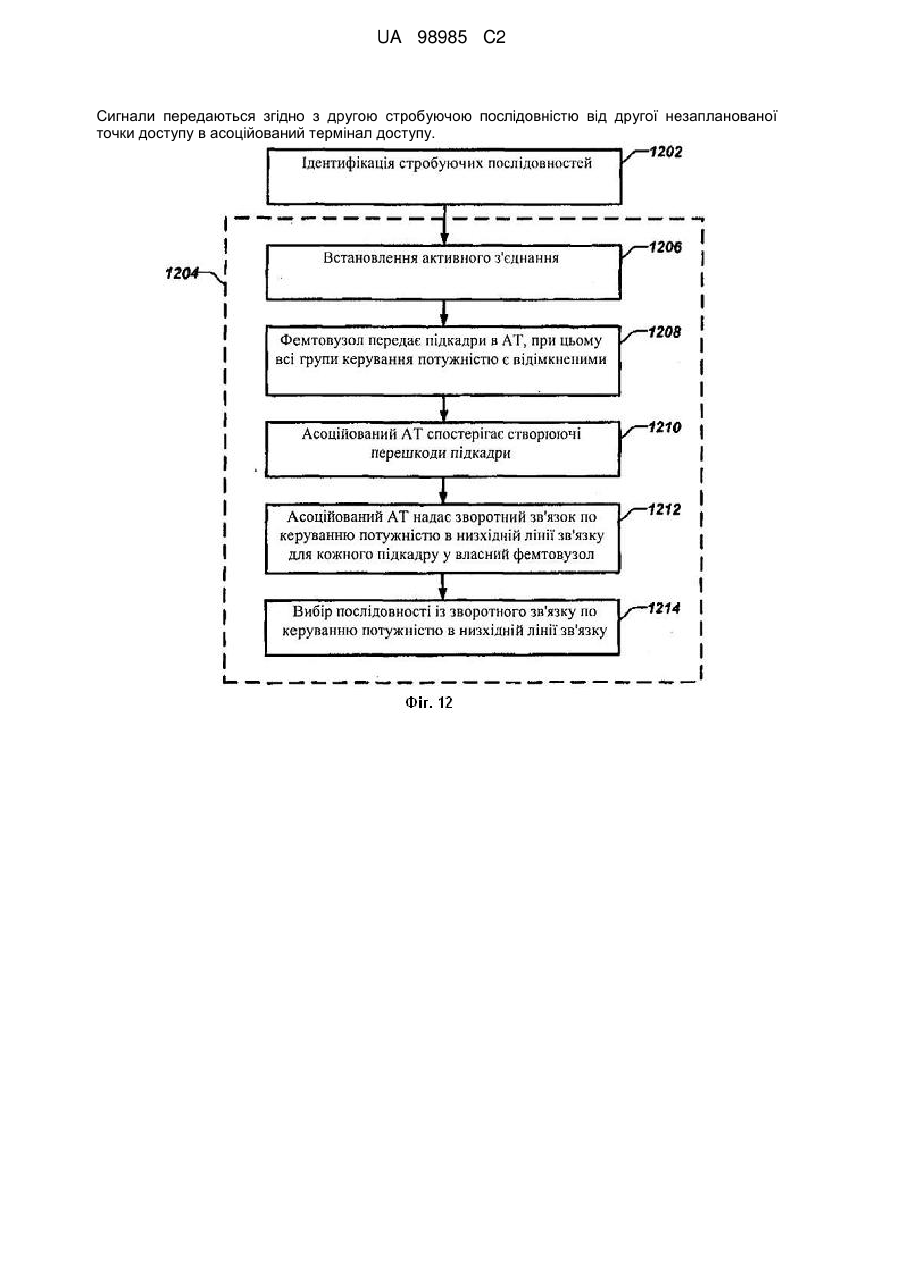

Реферат: Перешкоди, які виникають під час бездротового зв'язку, можуть керуватися за допомогою багаторазового використання часу на основі підкадрів. Спосіб, пристрій і носій зв'язку визначають заважаючі стробуючі послідовності підкадрів. Стробування передачі у власній точці доступу регулюється за допомогою визначення першої .стробуючої послідовності від першої незапланованої точки доступу. Друга стробуюча послідовність вибирається на основі першої стробуючої послідовності, при цьому перша і друга стробуючі послідовності є незаважаючими. UA 98985 C2 (12) UA 98985 C2 Сигнали передаються згідно з другою стробуючою послідовністю від другої незапланованої точки доступу в асоційований термінал доступу. UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка вимагає пріоритет попередньої патентної заявки, що знаходиться в загальній власності США № 60/990541, поданої 27 листопада 2007 року, номер справи повіреного 080324Р1; попередньої патентної заявки США № 60/990547, поданої 27 листопада 2007 року, номер справи повіреного 080325Р1; попередньої патентної заявки США № 60/990459, поданої 27 листопада 2007 року, номер справи повіреного 080301P1; попередньої патентної заявки США № 60/990513, поданої 27 листопада 2007 року, номер справи повіреного 080330Р1; попередньої патентної заявки США № 60/990564, поданої 27 листопада 2007 року, номер справи повіреного 080323Р1; і попередньої патентної заявки США № 60/990570, поданої 27 листопада 2007 року, номер справи повіреного 080331Р1, розкриття суті кожної з яких тим самим включене в даний документ за допомогою посилання. Дана заявка, загалом, стосується бездротового зв'язку, а більш конкретно, але не тільки, підвищення продуктивності зв'язку. Системи бездротового зв'язку широко розгорнені для того, щоб надавати різні типи зв'язку (наприклад, мову, дані, мультимедійні послуги і т.д.) декільком користувачам. Оскільки попит на послуги високошвидкісної передачі і передачі мультимедійних даних швидко росте, виникає складна задача, щоб реалізовувати ефективні і відмовостійкі системи зв'язку з підвищеною продуктивністю. Щоб доповнювати базові станції традиційної мобільної телефонної мережі, базові станції з невеликим покриттям можуть розгортатися (наприклад, встановлюватися у користувача будинку), щоб надавати більш відмовостійке внутрішнє покриття бездротового зв'язку для мобільних модулів. Такі базові станції з невеликим покриттям загальновідомі як базові станції точки доступу, власні вузли В або фемтостільники. Як правило, такі базові станції з невеликим покриттям підключаються до Інтернету і мережі мобільного оператора через DSLмаршрутизатор або кабельний модем. Оскільки радіочастотне (RF) покриття базових станцій з невеликим покриттям може не бути оптимізоване за допомогою мобільного оператора, і розгортання таких базових станцій може бути довільно організовним, проблеми RF-перешкод можуть виникати. Крім того, м'яка передача обслуговування може не підтримуватися для базових станцій з невеликим покриттям. Нарешті, мобільній станції може бути не дозволено обмінюватися даними з точкою доступу, яка має кращий RF-сигнал, внаслідок вимоги обмеженого асоціювання (тобто закритої абонентської групи). Таким чином, є потреба у вдосконаленні керування перешкодами для бездротових мереж. Дане розкриття суті стосується керування перешкодами через багаторазове використання часу на основі підкадрів. За допомогою визначення заважаючих стробуючих послідовностей підкадрів стробування передачі у власній точці доступу може регулюватися. У одному зразковому варіанті здійснення, спосіб зв'язку включає в себе визначення першої стробуючої послідовності від першої незапланованої точки доступу. Друга стробуюча послідовність вибирається на основі першої стробуючої послідовності, при цьому перша і друга стробуючі послідовності є незаважаючими. Спосіб додатково передає сигнали згідно з другою стробуючою послідовністю від другої незапланованої точки доступу в асоційований термінал доступу. У іншому зразковому варіанті здійснення, пристрій для зв'язку включає в себе контролер перешкод, виконаний з можливістю визначати першу стробуючу послідовність від першої незапланованої точки доступу і вибирати Другу стробуючу послідовність на основі першої стробуючої послідовності, при цьому перша і друга стробуючі послідовності є незаважаючими. Пристрій додатково включає в себе контролер зв'язку, виконаний з можливістю передавати сигнали згідно з другою стробуючою послідовністю від другої незапланованої точки доступу в асоційований термінал доступу. Ці і інші зразкові аспекти розкриття суті описуються в докладному описі і прикладеній формулі винаходу, яка наведена нижче, і на прикладених кресленнях, на яких: Фіг. 1 є спрощеною блок-схемою декількох зразкових аспектів системи зв'язку; Фіг. 2 є спрощеною блок-схемою, що ілюструє декілька зразкових аспектів компонентів в зразковій системі зв'язку; Фіг. 3 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб "керувати перешкодами; Фіг. 4 є спрощеною схемою системи бездротового зв'язку; Фіг. 5А є спрощеною схемою системи бездротового зв'язку, що включає в себе фемтовузли; Фіг. 5В є спрощеною схемою конкретного компонування фемтовузлів і терміналів доступу, що ілюструє неоптимальну геометрію; Фіг. 6 є спрощеною схемою, що ілюструє зони покриття для бездротового зв'язку; 1 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 7 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою формування діаграми спрямованості і керування положенням нуля діаграми спрямованості; Фіг. 8 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою оптимізованих рівнів зниженої потужності для службового каналу; Фіг. 9 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою оптимізованих рівнів зниженої потужності для службового каналу; Фіг. 10 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою частотно-виборчої передачі, щоб дозволяти навмисні перешкоди і неоптимальну геометрію; Фіг. 11А-11В є блок-схемами послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою адаптивного коефіцієнта шуму і регулювання втрат в тракті передачі; Фіг. 12 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою технологій багаторазового використання часу на основі підкадрів; Фіг. 13 є схемою часових квантів, що ілюструє часове розділення для фемтовузлів, яке може виконуватися для того, щоб керувати перешкодами за допомогою технологій гібридного багаторазового використання часу; Фіг. 14 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою гібридного багаторазового використання часу; Фіг. 15 є спрощеною блок-схемою декількох зразкових аспектів компонентів зв'язку; і Фіг. 16-21 є спрощеними блок-схемами декількох зразкових аспектів пристроїв, виконаних з можливістю керувати перешкодами, як розглядається в даному документі. Відповідно до сталої практики, різні ознаки, проілюстровані на кресленнях, можуть не бути представлені в масштабі. Відповідно, розміри різних елементів можуть бути довільно збільшені або зменшені для ясності. Крім цього, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не ілюструвати всі компоненти даного пристрою (наприклад, пристрої) або способу. Нарешті, аналогічні номери посилань можуть використовуватися для того, щоб означати аналогічні ознаки по всьому докладному опису і кресленням. Різні аспекти розкриття суті описуються нижче. Повинно бути очевидним те, що розкриті вирішення можуть бути здійснені у множині форм, і що всі конкретні структури, функції або і те, і інше, розкрите в даному документі, є просто характерними. На основі розкритих рішень фахівці в даній галузі техніки повинні брати до уваги, що представлені аспекти можуть бути реалізовані незалежно від будь-яких інших аспектів, і. що два або більше з цих аспектів можуть бути комбіновані різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою будь-якого числа аспектів, викладених в даному документі. Крім цього, такий пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою іншої структури, функціональності або структур і функціональності, крім або відмінної від одного або більше за аспекти, викладені в даному документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. У деяких аспектах, розкриті вирішення можуть використовуватися в мережі, яка включає в себе макропокриття (наприклад, в стільниковій мережі великої площі, такій як 3G-мережа, типово званою макростільниковою мережею) і покриття невеликого масштабу (наприклад, мережне оточення в квартирі або будинки). По мірі того, як термінал доступу (AT) переміщається в цій мережі, термінал доступу може обслуговуватися в певних місцеположеннях за допомогою вузлів доступу (AN), які надають макропокриття, тоді як термінал доступу може обслуговуватися в інших місцеположеннях за допомогою вузлів Доступу, які надають покриття невеликого масштабу. У деяких аспектах, вузли покриття невеликого масштабу можуть використовуватися для того, щоб надавати інкрементне підвищення пропускної здатності, покриття всередині будівлі і різні послуги (наприклад, для більш надійної роботи користувачів). У поясненні в даному документі, вузол, який надає покриття у відносно великої області, може згадуватися як макровузол. Вузол, який надає покриття у відносно невеликої області (наприклад, в квартирі), може згадуватися як фемтовузол. Вузол, який надає, покриття для області, яка менше макрообласті і. більше фемтообласті, може згадуватися як піковузол (наприклад, при наданні покриття всередині офісної будівлі). 2 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 Стільник, асоційований з макровузлом, фемтовузлом або піковузлом, може згадуватися як макростільник, фемтостільник або пікостільник, відповідно. У деяких реалізаціях, кожний стільник може бути додатково асоційований (наприклад, розділена) з одним або більше секторами. У різних варіантах застосування, інші терміни можуть використовуватися для того, щоб посилатися на макровузол, фемтовузол або піковузол. Наприклад, макровузол може конфігуруватися або згадуватися як вузол доступу, базова станція, точка доступу, е-вузол В, макростільник і т.д. Крім того, фемтовузол може конфігуруватися або згадуватися як власний вузол В, власний е-вузол В, точка доступу, базова станція', фемтостільник і т.д. Фіг. 1 ілюструє зразкові аспекти системи 100 зв'язку, в якій розподілені вузли (наприклад, точки 102, 104 і 106 доступу) надають можливості бездротових підключення для інших вузлів (наприклад, терміналів 108, 110 і 112 доступу), які можуть бути встановлені або які можуть пересуватися по всій асоційованій географічній області. У деяких аспектах, точки 102, 104 і 106 доступу можуть обмінюватися даними з одним або більше мережних вузлів (наприклад, централізованим мережним контролером, таким як мережний вузол 114), щоб спрощувати можливості підключення до глобальної обчислювальної мережі. Точка доступу, така як точка 104 доступу може бути обмежена, за допомогою чого тільки визначеним терміналам доступу (наприклад, терміналу 110 доступу) дозволяється здійснювати доступ до точки доступу, або точка доступу може бути обмежена деяким іншим способом. У такому випадку, обмежена точка доступу і/або її асоційовані термінали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди іншим вузлам в системі 100, таким як, наприклад, необмежена точка доступу (наприклад, макроточка 102 доступу), її асоційовані термінали доступу (наприклад, термінал 108 доступу), інша обмежена точка доступу (наприклад, точка 106 доступу) або її асоційовані термінали доступу (наприклад, термінал 112 доступу). Наприклад, найближча точка доступу до даного термінала доступу може не бути обслуговуючою точкою доступу для цього термінала доступу. Отже, передачі за допомогою цього термінала доступу можуть створювати перешкоди прийому в терміналі доступу. Як пояснено в даному документі, багаторазове використання частот, частотно-виборча передача, придушення перешкод і інтелектуальна антена (наприклад, формування діаграми спрямованості і керування положенням нуля діаграми спрямованості), а також інші технології можуть використовуватися для того, щоб зменшувати перешкоди. Зразкові операції системи, такої як система 100, детальніше пояснюються в зв'язку з блоксхемою послідовності операцій способу по Фіг. 2. Для зручності, операції по Фіг. 2 (або будь-які інші операції, пояснені або що розглядаються в даному документі) можуть описуватися як такі, що виконуються за допомогою конкретних компонентів (наприклад, компонентів системи 100 і/або компонентів системи 300, як показано на Фіг. 3). Потрібно брати до уваги, проте, що ці операції можуть бути виконані за допомогою інших типів компонентів і можуть бути виконані за допомогою іншого числа компонентів. Також потрібно брати до уваги, що одна або більш з операцій, описаних в даному документі, можливо, не використовується в даній реалізації. З метою ілюстрації, різні аспекти розкриття суті описуються в контексті мережного вузла, точки доступу і термінала доступу, які обмінюються даними один з одним. Потрібно брати до уваги, проте, то, що розкриті вирішення можуть бути застосовні до інших типів пристроїв або пристроїв, які згадуються з використанням інших термінів. Фіг. 3 ілюструє декілька зразкових компонентів, які можуть бути включені в мережний вузол 114 (наприклад, контролер радіомережі), точку 104 доступу і термінал 110 доступу відповідно до розкритих рішень. Потрібно брати до уваги, що компоненти, проілюстровані для даного одного з цих вузлів, також можуть бути включені в інші вузли в системі 100. Мережний вузол 114, точка 104 доступу і термінал 110 доступу включають в себе приймальнопередавальні пристрої 302, 304 і 306, відповідно, для обміну даними один з одним і з іншими вузлами. Приймальнопередавальний пристрій 302 включає в себе передавальний пристрій 308 для відправки сигналів і приймальний пристрій 310 для прийому сигналів. Приймальнопередавальний пристрій 304 включає в себе передавальний пристрій 312 для передачі сигналів і приймальний пристрій 314 для прийому сигналів. Приймальнопередавальний пристрій 306 включає в себе передавальний пристрій 316 для передачі сигналів і приймальний пристрій 318 для прийому сигналів. У типовій реалізації, точка 104 доступу обмінюється даними з терміналом 110 доступу через одну або більше за лінії бездротового зв'язку, а точка 104 доступу обмінюється даними з мережним вузлом 114 через транзитне з'єднання. Потрібно брати до уваги, що лінії бездротового або небездротового зв'язку можуть використовуватися між цими вузлами або 3 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 60 іншими в різних реалізаціях. Отже, приймальнопередавальні пристрої 302, 304 і 306.можуть включати в себе компоненти бездротового і небездротового зв'язку. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також включають в себе різні інші компоненти, які можуть використовуватися в зв'язку з керуванням перешкодами, як розглядається в даному документі. Наприклад, мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 320, 322 і 324 перешкод, відповідно, для зменшення перешкод і для надання іншої. пов'язаної функціональності, що розглядається в даному документі. Контролер 320, 322 і 324 перешкод може, включати в себе один або більше компонентів для виконання конкретних типів керування перешкодами. Мережний вузол 114, точка 104 доступу і термінал 110 доступу може включати в себе контролери 326, 328 і 330 зв'язки, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 332, 334 і 336 синхронізації, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Інші компоненти, проілюстровані на Фіг. 3, пояснюються в нижченаведеному розкритті суті. З метою ілюстрації, контролери 320 і 322 перешкод ілюструються як включаючі в себе декілька компонентів контролера. На практиці, проте, дана реалізація може не використовувати всі ці компоненти. Тут, компонент 338 або 340 контролери гібридного автоматичного запиту на повторну передачу (HARQ) може надавати функціональність, що стосується операцій HARQчергування, як розглядається в даному документі. Компонент 342 або 344 контролера профілю може надавати функціональність, що стосується профілю потужності передачі або операцій ослаблення прийому, як розглядається в даному документі. Компонент 346 або 348 контролера часових квантів може надавати функціональність, що стосується операцій частини часового кванта, як розглядається в даному документі. Компонент 350 або 352 антенного контролера може надавати функціональність, що стосується роботи інтелектуальної антени (наприклад, формування діаграми спрямованості і/або керування положенням нуля діаграми спрямованості), як розглядається в даному документі. Компонент 354 або 356 контролери шуму при прийомі може надавати функціональність, що стосується адаптивного коефіцієнта шуму і операцій регулювання втрат в тракті передачі, як розглядається в даному документі. Компонент 358 або 360 контролера потужності передачі може надавати функціональність, що стосується операцій по потужності передачі, як розглядається в даному документі. Компонент 362 або 364 контролера багаторазового використання часу може надавати функціональність, що стосується операцій багаторазового використання часу, як розглядається в даному документі. Фіг. 2 ілюструє, як мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним, щоб надавати керування перешкодами (наприклад, зменшення перешкод). У деяких аспектах, ці операції можуть використовуватися у висхідній лінії зв'язку і/або, в низхідній лінії зв'язку, щоб зменшувати перешкоди. Загалом, одна або більше за технології, описані Фіг. 2, можуть використовуватися в більш конкретних реалізаціях, які описуються в зв'язку з Фіг. 7-14 нижче. Отже, з метою ясності, описи більш конкретних реалізацій можуть не описувати ці технології детально повторно. Як представлено за допомогою етапу 202, мережний вузол 114 (наприклад, контролер 320 перешкод) необов'язково може задавати один або більше параметрів керування перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть приймати різні форми. Наприклад, в деяких реалізаціях мережний вузол 114 може задавати типи інформації керування перешкодами. Приклади таких параметрів детальніше описуються нижче в зв'язку з Фіг. 7-14. У деяких аспектах, задавання параметрів перешкод може містити в собі визначення того, як виділяти один або більше за ресурси. Наприклад, операції етапу 402 можуть містити в собі задавання того, як виділений ресурс (наприклад, частотний спектр і т.д.) може бути розділений для багаторазового використання дробових частот. Крім цього, задавання параметрів багаторазового використання дробових частот може містити в собі визначення того, скільки з виділеного ресурсу (наприклад, скільки HARQ-чергувань і т.д.) може використовуватися за допомогою будь-кого з набору точок доступу (наприклад, обмежених точок доступу). Задавання параметрів багаторазового використання дробових частот також може містити в собі визначення того, скільки з ресурсу може використовуватися за допомогою набору точок доступу (наприклад, обмежених точок доступу). У деяких аспектах, мережний вузол 114 може задавати параметр на основі інформації, що приймається, яка вказує те, можуть чи ні виникати перешкоди у висхідній лінії зв'язку або Низхідній лінії зв'язку і, якщо можуть, міра таких перешкод. Така інформація може прийматися 4 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 від різних вузлів в системі (наприклад, точок доступу і/або терміналів доступу) і різними способами (наприклад, по транзитному з'єднанню, по радіоінтерфейсу і т.д.). Наприклад, в деяких випадках одна або більше точки доступу (наприклад, точка 104 доступу) можуть відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку і відправляти індикатор перешкод, виявлений у висхідній лінії зв'язку і/або низхідній лінії зв'язку, в мережний вузол 114 (наприклад, на повторній основі або при запиті). Як приклад першого випадку, точка 104 доступу може обчислювати сигнали, інтенсивність сигналів, які вона приймає від сусідніх терміналів доступу, які не асоційовані (наприклад, не обслуговуються за допомогою) з точкою 104 доступу (наприклад, терміналів 108 і 112 доступу), і повідомляти їх в мережний вузол 114. У деяких випадках, кожна з точок доступу в системі може формувати індикатор навантаження, коли вона зазнає відносно високого навантаження. Такий індикатор може приймати форму, наприклад, біта зайнятості в lxEV-DO, відносного каналу дозволу на передачу (RGCH) в 3GPP або деяку іншу відповідну форму. У традиційному сценарії, точка доступу може відправляти цю інформацію в асоційований термінал доступу через низхідну лінію зв'язку. Проте, така інформація також може відправлятися в мережний вузол 114 (наприклад, через транзитне з'єднання). У деяких випадках, один або більше терміналів доступу (наприклад, термінал 110 доступу) можуть відстежувати сигнали низхідної лінії зв'язку і надавати інформацію на основі цього моніторингу. Термінал 110 доступу може відправляти таку інформацію в точку 104 доступу (наприклад, яка може перенаправляти інформацію в мережний вузол 114) або в мережний вузол 114 (через точку 104 доступу). Інші термінали доступу в системі можуть відправляли інформацію в мережний вузол 114 аналогічним способом. У деяких випадках, термінал 110 доступу може формувати звіти про вимірювання (наприклад, на повторній основі). У деяких аспектах, такий звіт про вимірювання може вказувати, з яких точок доступу термінал 110 доступу приймає сигнали, індикатор інтенсивності сигналу, що приймається, асоційований з сигналами з кожної точки доступу (наприклад, Ес/Іо), втрати в тракті передачі до кожної з точок доступу або деякий інший відповідний тип інформації. У деяких випадках, звіт про вимірювання може включати в себе інформацію, що стосується всіх індикаторів навантаження, які термінал 110 доступу приймає через низхідну лінію зв'язку. Мережний вузол 114 потім може використовувати інформацію з одного або більше звітів про вимірювання для того, щоб визначати те, знаходиться чи ні точка 104 доступу і/або термінал 110 доступу відносно близько до іншого вузла (наприклад, до іншої точки доступу або термінала доступу). Крім цього, мережний вузол 114 може використовувати цю інформацію для того, щоб визначати те, створює чи ні якої-небудь з цих вузлів перешкоди якому-небудь іншому з цих вузлів. Наприклад, мережний вузол 114 може визначати інтенсивність сигналу, що приймається у, вузлі на основі потужності передачі вузла, який передає сигнали, і втрат в тракті передачі між цими вузлами. У деяких випадках, термінал 110 доступу може формувати інформацію, яка служить ознакою відношення "сигнал-шум" (наприклад, відношення "сигнал-до-перешкод-і-шуму", SINR) в низхідній лінії зв'язку. Така інформація може містити, наприклад, індикатор якості каналу (CQI), індикатор керування швидкістю передачі даних (DRC) або деяку іншу належну інформацію. У деяких випадках, ця інформація може відправлятися в точку 104 доступу, і точка 104 доступу може перенаправляти цю інформацію в мережний вузол 114 для використання в операціях керування перешкодами. У деяких аспектах, мережний вузол 114 може використовувати таку інформацію для того, щоб визначати те, є чи ні перешкоди в низхідній лінії зв'язку, або визначати те, збільшуються або зменшуються перешкоди в низхідній лінії зв'язку. Як детальніше описано нижче, в деяких випадках пов'язана з перешкодами інформація може використовуватися для того, щоб визначати те, як зменшувати перешкоди. Як один приклад, CQI або інша відповідна інформація можуть прийматися на основі HARQ-чергувань, за допомогою чого може бути визначене те, яке HARQ-чергування асоційовані з найменшим рівнем перешкод. Аналогічна технологія може використовуватися для інших технологій багаторазового використання дробових частот. Потрібно брати до уваги, що мережний вузол 114 може задавати параметри різними іншими способами. Наприклад, в деяких випадках мережний вузол 114 може довільно вибирати один або більше параметрів. Як представлено за допомогою етапу 204, мережний вузол 114 (наприклад, контролер 326 зв'язку) відправляє задані параметри керування перешкодами в точку 104 доступу. Як пояснюється нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу перенаправляти ці параметри в термінал 110 доступу. 5 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких випадках, мережний вузол 114 може керувати перешкодами в системі за допомогою задавання параметрів керування перешкодами, які повинні використовуватися за допомогою двох або більше вузлів (наприклад, точок доступу і/або терміналів доступу) в системі. Наприклад, у випадку схеми багаторазового використання дробових частот, мережний вузол 114 може відправляти різні (наприклад, взаємовиключні) параметри керування перешкодами в сусідні точки доступу (наприклад, точки доступу, які знаходяться досить близько для того, щоб потенційно створювати перешкоди один одному). Як конкретний приклад, мережний вузол 114 може призначати перше HARQ-чергування точці 104 доступу і призначати друге HARQ-чергування точці 106 доступу. Таким чином, зв'язок в одній обмеженій точці доступу може практично не створювати перешкоди зв'язку в іншій обмеженій точці доступу. Як представлено за допомогою етапу 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметра керування перешкодами, які вона може використовувати або які може відправляти в термінал 110 доступу. У випадках, якщо мережний вузол 114 задає параметри керування перешкодами для точки 104 доступу, ця операція визначення може містити в собі просто прийом вказаних параметрів і/або витягання вказаних параметрів (наприклад, із запам'ятовуючого пристрою). У деяких випадках, точка 104 доступу визначає параметри керування перешкодами самостійно. Ці параметри можуть бути аналогічними параметрам, поясненим вище в зв'язку з етапом 202. Крім цього, в деяких випадках ці параметри можуть бути визначені аналогічним способом, як пояснено вище на етапі 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім цього, точка 104 доступу може відстежувати висхідну лінію зв'язку, і/або низхідну лінію зв'язку, щоб визначати перешкоди в цій лінії зв'язку. Точка 104 доступу також може довільно вибирати параметр. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб. визначати параметр керування перешкодами. Наприклад, в деяких випадках точка 104 доступу може обмінюватися даними з точкою. 106 доступу, щоб визначати те, які параметри використовуються за допомогою точки 106 доступу (і тим самим вибирати різні параметри), або погоджувати використання різних (наприклад, взаємовиключних) параметрів. У деяких випадках, точка 104 доступу може визначати те, може чи ні вона створювати перешкоди іншому вузлу (наприклад, на основі зворотного зв'язку по CQI, яка вказує, що інший вузол використовує ресурс), і якщо так, задавати параметри керування перешкодами так, щоб зменшувати такі потенційні перешкоди. Як представлено за допомогою етапу 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправляти параметри керування перешкодами або іншу пов'язану інформацію в термінал 110 доступу. У деяких випадках ця інформація може відноситися до керування потужністю (наприклад, вказує, потужність передачі по висхідній лінії зв'язку). Як представлено за допомогою етапів 210. і 212, точка 104 доступу тим самим може передавати в термінал 110 доступу в низхідній лінії зв'язку, або термінал 110 доступу може передавати в точку 104 доступу у висхідній лінії зв'язку. Тут, точка 104 доступу може використовувати свої параметри керування перешкодами для того, щоб передавати в низхідній лінії зв'язку і/або приймати у висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може брати до уваги ці параметри керування перешкодами при прийомі по низхідній лінії зв'язку або передачі по висхідній лінії зв'язку. У деяких реалізаціях, термінал 110 доступу (наприклад, контролер 306 перешкод) може задавати один або більше параметрів керування перешкодами. Такий параметр може використовуватися за допомогою термінала 110 доступу і/або відправлятися (наприклад, за допомогою контролера 330 зв'язку) в точку 104 доступу (наприклад, для використання під час роботи у висхідній лінії зв'язку). Фіг. 4 ілюструє систему 400 бездротового зв'язку, виконану з можливістю підтримувати визначене число користувачів, в якій можуть реалізовуватися ідеї в даному документі. Система 400 надає зв'язок для декількох стільників 402, таких як, наприклад, макростільники 402A-402G, при цьому кожний стільник обслуговується за допомогою відповідного вузла 404 доступу (наприклад, вузлів 404A-404G доступу). Як показано на Фіг. 4, термінали 406 доступу (наприклад, термінали 406A-406L доступу) можуть бути такі, що розосередилися в різних місцеположеннях за всій системою у часі. Кожний термінал 406 доступу може обмінюватися даними з-одним або більше вузлами 404 доступу в низхідній лінії зв'язку (DL) (також відомої як пряма лінія зв'язку (FL)) і/або висхідній лінії зв'язку (UL) (також відомої як зворотна лінія зв'язку (RL)) в даний момент, в залежності, наприклад, від того, є чи ні термінал 406 доступу активним і знаходиться він чи ні в режимі м'якої передачі обслуговування. Система 400 бездротового 6 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку може надавати послуги для великої географічної області. Наприклад, макростільника 402A-402G можуть покривати декілька кварталів навколо. Як указано, вузол або локалізована точка доступу, яка надає покриття у відносно невеликій зоні (наприклад, в квартирі), може згадуватися як фемтовузол. Фіг. 5А ілюструє зразкову систему 500 зв'язку, в якій один або більше за фемтовузлів розгорнені в рамках мережного оточення. Зокрема, система 500 включає в себе декілька фемтовузлів 510 (наприклад, фемтовузли 510А і 510В), встановлених в мережному оточенні відносно невеликого масштабу (наприклад, в одній або більше за квартири 530 користувача). Кожний фемтовузол 510 може бути пов'язаний з глобальною обчислювальною мережею 540 (наприклад, Інтернетом) і базовою мережею 550 мобільного оператора через DSL-маршрутизатор, кабельний модем, лінію бездротового зв'язку або інший засіб підключення (не показано). Як пояснено нижче, кожний фемтовузол 510 може бути виконаний з можливістю обслуговувати асоційовані термінали 520 доступу (наприклад, термінал 520А доступу) і, необов'язково, неасоційовані (сторонні) термінали 520 доступу (наприклад, термінал 520F доступу). Іншими словами, доступ до фемтовузлам 510 може бути обмежений, за допомогою чого даний термінал 520 доступу може обслуговуватися за допомогою набору вказаних власних фемтовузлів 510, але не може обслуговуватися за допомогою невказаних зовнішніх (сторонніх) фемтовузлів 510 (наприклад, за допомогою сусіднього фемтовузла 510). Фіг. 5В ілюструє більш докладний вигляд неоптимальної геометрії декількох фемтовузлів і терміналів доступу в рамках мережного оточення. Зокрема, фемтовузол 510А і фемтовузол 510В, відповідно, розгорнені в сусідніх квартирі 530А користувача і, квартирі 530В користувача. Терміналам 520А-520С доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510А, але не з. фемтовузлом 510В. Аналогічно, терміналу 520D доступу і терміналу 520Е доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510В, але не з фемтовузлом 510А. Терміналу 520F доступу і терміналу 520G доступу не дозволено асоціюватися або обмінюватися даними або з фемтовузлом 510А, або з фемтовузлом 510В. Термінал 520F доступу і термінал 520G доступу можуть бути асоційовані з вузлом 560 доступу макростільника (Фіг. 5А) або іншим фемтовузлом в іншій квартирі (не показано). У незапланованих розгортаннях фемтовузла 510 з обмеженими асоціюваннями (тобто точці доступу може бути не дозволено асоціюватися з "найближчим" фемтовузлом, що надає саме переважну якість сигналу), навмисні перешкоди і неоптимальна геометрія можуть бути поширені. Вирішення для того, щоб дозволяти цю неоптимальну геометрію, додатково пояснюються нижче. Фіг. 6 ілюструє приклад карти 600 покриття, коли декілька областей 602 відстеження (або областей маршрутизації, або областей розташування) задаються, кожна з яких включає в себе декілька зон 604 макропокриття. Тут, зони покриття, асоційовані з областями 602А, 602В і 602С відстежуючі, окреслюються за допомогою широких ліній, а зони 604 макропокриття представляються за допомогою шестикутників. Області 602 відстеження також включають в себе зони 606 фемтопокриття. У цьому прикладі, кожна із зон 606 фемтопокриття (наприклад, зона 1606С фемтопокриття) проілюстрована в. рамках зони 604 макропокриття (наприклад, зони 604В макропокриття). Потрібно брати до уваги, проте, то, що зона 606 фемтопокриття може не знаходитися повністю в рамках зони 604 макропокритгя. На практиці, велике число зон 606 фемтопокриття може бути задане за допомогою даної області 602 відстеження або зони 604 макропокриття. Крім того, одна або більше за зони пікопокриття (не показані) можуть бути задані в рамках даної області 602 відстеження або зони 604 макропокриття. Посилаючись знову на Фіг. 5А-5В, власник фемтовузла 510 може підписуватися на мобільну послугу, таку як, наприклад, мобільна 3G-послуга, що пропонується через базову мережу 550 мобільного оператора. Крім цього, термінал 520 доступу може.допускати роботу як в макрообластях, так і в мережних областях невеликого масштабу (наприклад, квартирних). Іншими словами, в залежності від поточного місцеположення термінала 520 доступу, термінал 520 доступу може обслуговуватися за допомогою вузла-560 доступу макростільникової мережі 550 мобільного зв'язку або за допомогою будь-якого з набору фемтовузлів 510 (наприклад, фемтовузлів 510А і 510В, які постійно розміщуються всередині відповідної квартири 530 користувача). Наприклад, коли абонент знаходиться поза будинком, він обслуговується за допомогою стандартного макровузла доступу (наприклад, вузла 560), а коли абонент знаходиться вдома, він обслуговується за допомогою фемтовузла (наприклад, вузла 510А). Тут, потрібно, брати до уваги, що фемтовузол 520 може бути зворотно сумісним з існуючими терміналами 520 доступу. Фемтовузол 510 може розгортатися на одній частоті або, в альтернативі, на декількох частотах. У залежності від конкретної конфігурації, одна частота або одна або більше з 7 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 60 декількох частот можуть перекриватися з однією або більше частотами, що використовуються за допомогою макровузла (наприклад, вузла 560). У деяких аспектах, термінал 520 доступу може бути виконаний з можливістю підключатися до переважного фемтовузла (наприклад, власного фемтовузла асоційованого термінала 520 доступу) кожний раз, коли така можливість підключення можлива. Наприклад, кожний раз, коли термінал 520 доступу знаходиться в квартирі 530 користувача, може бути бажаним, щоб термінал 520 доступу обмінювався даними тільки з власним фемтовузлом 510. У деяких аспектах, якщо термінал 520 доступу працює в макростільниковій мережі 550, але не розміщується постійно в своїй найбільш переважній мережі (наприклад, заданій в списку переважного роумінгу), термінал 520 доступу може продовжувати виконувати пошук найбільш переважної мережі (наприклад, власного фемтовузла 510) за допомогою повторного вибору кращої системи (BSR), який може містити в собі періодичне сканування доступних систем, щоб визначати те, є чи ні оптимальні системи доступними в- даний момент, і подальших дій для того, щоб асоціюватися з такими переважними системами. При записі виявлення, термінал 520 доступу може обмежувати пошук конкретною смугою частот і каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. При, виявленні переважного фемтовузла 510, термінал 520 доступу вибирає фемтовузол 510 для очікування виклику в рамках своєї зони покриття. Фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може надавати тільки визначені, послуги визначеним терміналам доступу. У розгортаннях з так званим обмеженим (або закритим) асоціюванням, даний термінал доступу може обслуговуватися тільки за допомогою макростільникової мережі мобільного зв'язку і заданого набору фемтовузлів (наприклад, фемтовузлів 510, які постійно розміщуються у відповідній квартирі 530 користувача). У деяких реалізаціях, вузол може бути обмежений так, щоб не надавати щонайменше для одного вузла щонайменше одне з наступного: передача службових сигналів, доступ до даних, реєстрація, пошукові виклики або послуга. У деяких аспектах, обмежений або зовнішній (сторонній) фемтовузол (який також може згадуватися як власний вузол В закритої абонентської групи) є фемтовузлом, який надає послуги обмеженому ініціалізуєтьея набору терміналів доступу. Цей набір може тимчасово або постійно розширятися по мірі необхідності. У деяких аспектах, закрита абонентська група (CSG) може бути задана як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. Канал, в якому працюють все фемтовузли (або все обмежені фемтовузли) в області, може згадуватися як фемтоканал. Різні взаємозв'язки тим самим можуть існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритий фемтовузол може згадуватися як фемтовузол без обмеженого асоціювання. Обмежений фемтовузол може згадуватися як фемтовузол, який обмежений деяким способом (наприклад, обмежений для асоціювання і/або реєстрації). Власний фемтовузол може згадуватися як фемтовузол, для якого термінал доступу авторизований на здійснення доступу і роботу. Запрошений фемтовузол може згадуватися як фемтовузол, для якого термінал доступу тимчасово авторизований на здійснення доступу і роботу. Обмежений або зовнішній (сторонній) фемтовузол може згадуватися як фемтовузол, для якого термінал доступу не авторизований на здійснення доступу і роботу, за винятком, можливо, надзвичайних ситуацій (наприклад, екстрених викликів). З точки зору обмеженого або зовнішнього фемтовузла, асоційований або власний термінал доступу може згадуватися як термінал доступу, який авторизований на здійснення доступу до обмеженого фемтовузла. Запрошений термінал доступу може згадуватися як термінал доступу з тимчасовим доступом до обмеженого фемтовузла. Неасоційований (сторонній) термінал доступу може згадуватися як термінал доступу, який не має дозволу здійснювати доступ до обмеженого фемтовузла, за винятком, можливо, надзвичайних ситуацій, таких як екстрені виклики (наприклад, термінал доступу, який не має облікових даних або дозволу реєструватися в обмеженому фемтовузлі). Для зручності, розкриття суті в даному. документі описує різну функціональність в контексті фемтовузла. Потрібно брати до уваги, проте, то, що піковузол може надавати ідентичну або аналогічну функціональність для більшої зони покриття. Наприклад, піковузол може бути обмежений, власний піковузол може бути заданий для даного термінала доступу і т.д. Система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для декількох бездротових терміналів доступу. Як згадано вище, кожний термінал може обмінюватися даними з однією або більше базовими станціями за допомогою передачі по низхідній, лінії зв'язку (прямої лінії зв'язку) і висхідній лінії зв'язку (зворотної лінії зв'язку). Низхідна лінія зв'язку стосується лінії зв'язку від базових станцій до терміналів, а висхідна лінія 8 UA 98985 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку стосується лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, систему з багатьма входами і багатьма виходами (МІМО) або деякий інший тип системи. МІМО-система використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NST2POPTIMAL+ 1, те, як представлено на етапі 922, Еср підвищується до наступного значення: Ecp Ect FILTERED T2POPTIMAL . Як представлено в запиті 924, виконується визначення відносно значення T2PFILTERED. Якщо T2PFILTERED
