Керування перешкодами із застосуванням часткового повторного використання кодів
Формула / Реферат
1. Спосіб здійснення зв'язку в системі бездротового зв'язку, в якому множину кодів розширення спектра виділяють для передачі по низхідній лінії зв'язку, який включає:
прийом інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
ідентифікацію, на основі інформації зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
відправлення індикатора згаданої підмножини в точку доступу.
2. Спосіб за п. 1, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
3. Спосіб за п. 1, який додатково включає прийом інформації, що стосується перешкод на низхідній лінії зв'язку, в якому ідентифікація підмножини основана на цій інформації.
4. Спосіб за п. 1, в якому ідентифікація підмножини основана щонайменше на одному з групи, яка складається з: кількості розміщених точок доступу, трафіку на низхідній лінії зв'язку, пов'язаного з точкою доступу, і трафіку на низхідній лінії зв'язку, пов'язаного щонайменше з однією іншою точкою доступу.
5. Спосіб за п. 1, який додатково включає відправлення згаданого індикатора або іншого індикатора в іншу точку доступу для видачі команди цій іншій точці доступу використовувати підмножину, відмінну від ідентифікованої підмножини.
6. Спосіб за п. 1, який додатково включає:
ідентифікацію іншої підмножини згаданої множини, яку призначають іншій точці доступу, і
відправлення індикатора згаданої іншої підмножини в згадану точку доступу.
7. Пристрій для здійснення зв'язку в системі бездротового зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, який містить:
контролер перешкод, виконаний з можливістю прийому інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку, причому контролер перешкод додатково виконаний з можливістю ідентифікації, на основі інформації зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
контролер зв'язку, виконаний з можливістю відправлення індикатора згаданої підмножини в точку доступу.
8. Пристрій за п. 7, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з нижчими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
9. Пристрій за п. 7, в якому контролер зв'язку додатково виконаний з можливістю прийому інформації, що стосується перешкод на низхідній лінії зв'язку, причому ідентифікація підмножини основана на цій інформації.
10. Пристрій за п. 7, в якому ідентифікація підмножини основана щонайменше на одному з групи, яка складається з: кількості розміщених точок доступу, трафіку на низхідній лінії зв'язку, пов'язаного з точкою доступу, і трафіку на низхідній лінії зв'язку, пов'язаного щонайменше з однією іншою точкою доступу.
11. Пристрій за п. 7, в якому контролер зв'язку додатково виконаний з можливістю відправлення згаданого індикатора або іншого індикатора в іншу точку доступу для видачі команди цій іншій точці доступу використовувати підмножину, відмінну від ідентифікованої підмножини.
12. Пристрій за п. 7, в якому:
контролер перешкод додатково виконаний з можливістю ідентифікації іншої підмножини згаданої множини, яка призначена іншій точці доступу, і
контролер зв'язку додатково виконаний з можливістю відправлення індикатора згаданої іншої підмножини в згадану точку доступу.
13. Пристрій для здійснення зв'язку в системі бездротового зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, який містить:
засіб для прийому інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
засіб для ідентифікації, на основі інформації зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
засіб для відправлення індикатора згаданої підмножини в точку доступу.
14. Пристрій за п. 13, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
15. Пристрій за п. 13, в якому засіб для відправлення виконаний з можливістю прийому інформації, що стосується перешкод на низхідній лінії зв'язку, причому ідентифікація підмножини основана на цій інформації.
16. Пристрій за п. 13, в якому ідентифікація підмножини основана щонайменше на одному з групи, що складається з: кількості розміщених точок доступу, трафіку на низхідній лінії зв'язку, пов'язаного з точкою доступу, і трафіку на низхідній лінії зв'язку, пов'язаного щонайменше з однією іншою точкою доступу.
17. Пристрій за п. 13, в якому засіб для відправлення виконаний з можливістю відправлення згаданого індикатора або іншого індикатора в іншу точку доступу для видачі команди цій іншій точці доступу використовувати підмножину, відмінну від ідентифікованої підмножини.
18. Пристрій за п. 13, в якому:
засіб для ідентифікації виконаний з можливістю ідентифікації іншої підмножини згаданої множини, яка призначається іншій точці доступу, і
засіб для відправлення виконаний з можливістю відправлення індикатора згаданої іншої підмножини в згадану точку доступу.
19. Машиночитаний носій інформації, що містить коди для приписування комп'ютеру:
приймати інформацію зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
ідентифікувати, на основі інформації зворотного зв'язку, що стосується перешкод, підмножину згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
відправляти індикатор згаданої підмножини в точку доступу.
20. Машиночитаний носій інформації за п. 19, причому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
21. Машиночитаний носій інформації за п. 19, причому ідентифікація підмножини основана щонайменше на одному з групи, що складається з: кількості розміщених точок доступу, трафіку на низхідній лінії зв'язку, пов'язаного з точкою доступу, і трафіку на низхідній лінії зв'язку, пов'язаного щонайменше з однією іншою точкою доступу.
22. Машиночитаний носій інформації за п. 19, який додатково містить коди для вказівки комп'ютеру відправляти згаданий індикатор або інший індикатор в іншу точку доступу для видачі команди цій іншій точці доступу використовувати підмножину, відмінну від ідентифікованої підмножини.
23. Спосіб бездротового зв'язку в системі бездротового зв'язку, в якому множину кодів розширення спектра виділяють для передачі по низхідній лінії зв'язку, який включає:
прийом інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
ідентифікацію, на основі інформації зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
передачу інформації згідно з ідентифікованою підмножиною.
24. Спосіб за п. 23, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
25. Спосіб за п. 23, в якому додатково визначають перешкоди на низхідній лінії зв'язку, причому ідентифікація підмножини основана на цих перешкодах на низхідній лінії зв'язку.
26. Спосіб за п. 25, в якому:
визначення перешкод на низхідній лінії зв'язку включає прийом інформації щонайменше з одного термінала доступу, пов'язаного з точкою доступу, і
прийнята інформація стосується якості каналу низхідної лінії зв'язку щонайменше в одному терміналі доступу або швидкості передачі даних по низхідній лінії зв'язку щонайменше в одному терміналі доступу.
27. Спосіб за п. 25, в якому визначення перешкод на низхідній лінії зв'язку включає відстеження перешкод на низхідній лінії зв'язку в точці доступу.
28. Спосіб за п. 23, в якому ідентифікація підмножини основана щонайменше на одному звіті про вимірювання на низхідній лінії зв'язку, прийнятому щонайменше з одного термінала доступу, пов'язаного з точкою доступу.
29. Спосіб за п. 23, в якому ідентифікація підмножини включає вибір підмножини випадковим чином.
30. Спосіб за п. 23, в якому ідентифікація підмножини включає обмін інформацією з сусідньою точкою доступу для вибору підмножини, відмінної від підмножини, що використовується цією сусідньою точкою доступу.
31. Спосіб за п. 23, який додатково включає:
визначення іншої підмножини згаданої множини, що призначається іншій точці доступу, і
відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний із згаданою точкою доступу.
32. Спосіб за п. 23, який додатково включає:
визначення іншої підмножини згаданої множини, яка не використовується точкою доступу, і
відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний з точкою доступу.
33. Спосіб за п. 23, в якому точка доступу обмежена і не забезпечує щонайменше для одного вузла щонайменше одне з групи, що складається з: сигналізації, доступу до даних, реєстрації і обслуговування.
34. Пристрій для здійснення зв'язку в системі бездротового зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, який містить:
контролер перешкод, виконаний з можливістю прийому інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку, причому контролер перешкод додатково виконаний з можливістю ідентифікації, на основі інформації зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
контролер зв'язку, виконаний з можливістю передачі інформації згідно з ідентифікованою підмножиною.
35. Пристрій за п. 34, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
36. Пристрій за п. 34, в якому контролер перешкод додатково виконаний з можливістю визначення перешкод на низхідній лінії зв'язку, причому ідентифікація підмножини основана на згаданих перешкодах на низхідній лінії зв'язку.
37. Пристрій за п. 34, в якому ідентифікація підмножини включає обмін інформацією з сусідньою точкою доступу для вибору підмножини, відмінної від підмножини, що використовується цією сусідньою точкою доступу.
38. Пристрій за п. 34, в якому:
контролер перешкод додатково виконаний з можливістю визначення іншої підмножини згаданої множини, яка призначається іншій точці доступу, і
контролер зв'язку додатково виконаний з можливістю відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний із згаданою точкою доступу.
39. Пристрій за п. 34, в якому:
контролер перешкод додатково виконаний з можливістю визначення іншої підмножини згаданої множини, яка не використовується точкою доступу, і
контролер зв'язку додатково виконаний з можливістю відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний з точкою доступу.
40. Пристрій за п. 34, в якому точка доступу обмежена і не забезпечує щонайменше для одного вузла щонайменше одне з групи, що складається з: сигналізації, доступу до даних, реєстрації і обслуговування.
41. Пристрій для здійснення зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, який містить:
засіб для прийому інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
засіб для ідентифікації на основі інформації, зворотного зв'язку, що стосується перешкод, підмножини згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
засіб для передачі інформації згідно з ідентифікованою підмножиною.
42. Пристрій за п. 41, в якому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
43. Пристрій за п. 41, в якому засіб для ідентифікації виконаний з можливістю визначення перешкод на низхідній лінії зв'язку, причому ідентифікація підмножини основана на згаданих перешкодах на низхідній лінії зв'язку.
44. Пристрій за п. 41, в якому ідентифікація підмножини включає обмін інформацією з сусідньою точкою доступу для вибору підмножини, відмінної від підмножини, що використовується цією сусідньою точкою доступу.
45. Пристрій за п. 41, в якому:
засіб для ідентифікації виконаний з можливістю визначення іншої підмножини згаданої множини, яка призначається іншій точці доступу, і
засіб для передачі виконаний з можливістю відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний із згаданою точкою доступу.
46. Пристрій за п. 41, в якому:
засіб для ідентифікації виконаний з можливістю визначення іншої підмножини згаданої множини, яка не використовується точкою доступу, і
засіб для передачі виконаний з можливістю відправлення індикатора згаданої іншої підмножини в термінал доступу, пов'язаний з точкою доступу.
47. Пристрій за п. 41, в якому точка доступу обмежена і не забезпечує щонайменше для одного вузла щонайменше одне з групи, що складається з: сигналізації, доступу до даних, реєстрації і обслуговування.
48. Машиночитаний носій інформації, що містить коди для приписування комп'ютеру:
приймати інформацію зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, причому інформацію зворотного зв'язку, що стосується перешкод, приймають під час роботи системи бездротового зв'язку,
ідентифікувати, на основі інформації зворотного зв'язку, що стосується перешкод, підмножину згаданої множини кодів розширення спектра для зменшення перешкод на низхідній лінії зв'язку, і
передавати інформацію згідно з ідентифікованою підмножиною.
49. Машиночитаний носій інформації за п. 48, причому ідентифікація підмножини включає ідентифікацію щонайменше одного коду із згаданої множини так, що використання цього щонайменше одного коду пов'язане з більш низькими перешкодами на низхідній лінії зв'язку, ніж використання щонайменше одного іншого коду із згаданої множини.
50. Машиночитаний носій інформації за п. 48, що додатково містить коди для приписування комп'ютеру визначати перешкоди на низхідній лінії зв'язку, причому ідентифікація підмножини основана на згаданих перешкодах на низхідній лінії зв'язку.
51. Машиночитаний носій інформації за п. 48, причому ідентифікація підмножини включає обмін інформацією з сусідньою точкою доступу для вибору підмножини, відмінної від підмножини, що використовується цією сусідньою точкою доступу.
52. Машиночитаний носій інформації за п. 48, який додатково містить коди для приписування комп'ютеру:
визначати іншу підмножину згаданої множини, яка призначається іншій точці доступу, і
відправляти індикатор згаданої іншої підмножини в термінал доступу, пов'язаний із згаданою точкою доступу.
53. Машиночитаний носій інформації за п. 48, який додатково містить коди для приписування комп'ютеру:
визначати іншу підмножину згаданої множини, яка не використовується точкою доступу, і
відправляти індикатор згаданої іншої підмножини в термінал доступу, пов'язаний з точкою доступу.
54. Спосіб бездротового зв'язку, в якому множину кодів розширення спектра виділяють для передачі по низхідній лінії зв'язку, який включає:
передачу інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра,
прийом інформації, закодованої за допомогою першої підмножини згаданої множини кодів розширення спектра,
прийом індикатора другої підмножини згаданої множини, яка відрізняється від першої підмножини, і
обробку прийнятої інформації на основі першої і другої підмножин.
55. Спосіб за п. 54, в якому перша і друга підмножини є взаємовиключними.
56. Спосіб за п. 54, в якому:
інформацію приймають з точки доступу,
друга підмножина містить щонайменше один код розширення спектра, що використовується сусідньою точкою доступу згаданої точки доступу.
57. Спосіб за п. 54, в якому:
інформацію приймають з точки доступу,
друга підмножина містить всі коди розширення спектра згаданої множини, які не використовуються згаданою точкою доступу для кодування інформації.
58. Спосіб за п. 54, який додатково включає прийом іншої інформації, яка закодована за допомогою другої підмножини, причому обробка цієї прийнятої інформації включає:
формування інформації про перешкоди за допомогою декодування згаданої інформації з використанням другої підмножини,
формування сигналу перешкод, виходячи із згаданої інформації про перешкоди,
віднімання згаданого сигналу перешкод із згаданої інформації, і
формування вихідного сигналу з використанням першої підмножини для декодування результату згаданого віднімання.
59. Пристрій для здійснення зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, який містить:
контролер зв'язку, виконаний з можливістю передачі інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра, прийому інформації, закодованої за допомогою першої підмножини згаданої множини кодів розширення спектра, і додатково виконаний з можливістю прийому індикатора другої підмножини згаданої множини, яка відрізняється від першої підмножини, і
процесор сигналів, виконаний з можливістю обробки прийнятої інформації на основі першої і другої підмножин.
60. Пристрій за п. 59, в якому перша і друга підмножини є взаємовиключними.
61. Пристрій за п. 59, в якому:
інформація приймається з точки доступу,
друга підмножина містить щонайменше один код розширення спектра, що використовується сусідньою точкою доступу згаданої точки доступу.
62. Пристрій за п. 59, в якому:
інформація приймається з точки доступу,
друга підмножина містить всі коди розширення спектра згаданої множини, які не використовуються згаданою точкою доступу для кодування інформації.
63. Пристрій за п. 59, в якому контролер зв'язку додатково виконаний з можливістю прийому іншої інформації, яка закодована за допомогою другої підмножини, і в якому обробка прийнятої інформації також включає:
формування інформації про перешкоди за допомогою декодування згаданої інформації з використанням другої підмножини,
формування сигналу перешкод, виходячи із згаданої інформації про перешкоди,
віднімання згаданого сигналу перешкод із згаданої інформації, і
формування вихідного сигналу з використанням першої підмножини для декодування результату згаданого віднімання.
64. Пристрій для здійснення зв'язку, в якому множина кодів розширення спектра виділяється для передачі по низхідній лінії зв'язку, що містить:
засіб для передачі інформації зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра,
засіб для прийому інформації, закодованої за допомогою першої підмножини згаданої множини кодів розширення спектра, причому засіб для прийому виконаний з можливістю прийому індикатора другої підмножини згаданої множини, яка відрізняється від першої підмножини, і
засіб для обробки прийнятої інформації на основі першої і другої підмножин.
65. Пристрій за п. 64, в якому перша і друга підмножини є взаємовиключними.
66. Пристрій за п. 64, в якому:
інформація приймається з точки доступу,
друга підмножина містить щонайменше один код розширення спектра, що використовується сусідньою точкою доступу згаданої точки доступу.
67. Пристрій за п. 64, в якому:
інформація приймається з точки доступу,
друга підмножина містить всі коди розширення спектра згаданої множини, які не використовуються згаданою точкою доступу для кодування інформації.
68. Пристрій за п. 64, в якому засіб для прийому виконаний з можливістю прийому іншої інформації, яка закодована за допомогою другої підмножини, і в якому додатково обробка прийнятої інформації включає:
формування інформації про перешкоди за допомогою декодування згаданої інформації з використанням другої підмножини,
формування сигналу перешкод, виходячи із згаданої інформації про перешкоди,
віднімання згаданого сигналу перешкод із згаданої інформації, і
формування вихідного сигналу з використанням першої підмножини для декодування результату згаданого віднімання.
69. Машиночитаний носій інформації, що містить коди для приписування комп'ютеру:
передавати інформацію зворотного зв'язку, що стосується перешкод, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра,
приймати інформацію, закодовану за допомогою першої підмножини згаданої множини кодів розширення спектра,
приймати індикатор другої підмножини згаданої множини, яка відрізняється від першої підмножини, і
обробляти прийняту інформацію на основі першої і другої підмножин.
70. Машиночитаний носій інформації за п. 69, причому перша і друга підмножини є взаємовиключними.
71. Машиночитаний носій інформації за п. 69, причому:
інформацію приймають з точки доступу,
друга підмножина містить щонайменше один код розширення спектра, що використовується сусідньою точкою доступу згаданої точки доступу.
72. Машиночитаний носій інформації за п. 69, причому:
інформацію приймають з точки доступу,
друга підмножина містить всі коди розширення спектра згаданої множини, які не використовуються згаданою точкою доступу для кодування інформації.
73. Машиночитаний носій інформації за п. 69, який додатково містить коди для приписування комп'ютеру приймати іншу інформацію, яка закодована за допомогою другої підмножини, причому обробка прийнятої інформації включає:
формування інформації про перешкоди за допомогою декодування згаданої інформації з використанням другої підмножини,
формування сигналу перешкод, виходячи із згаданої інформації про перешкоди,
віднімання згаданого сигналу перешкод із згаданої інформації, і
формування вихідного сигналу з використанням першої підмножини для декодування результату згаданого віднімання.
Текст

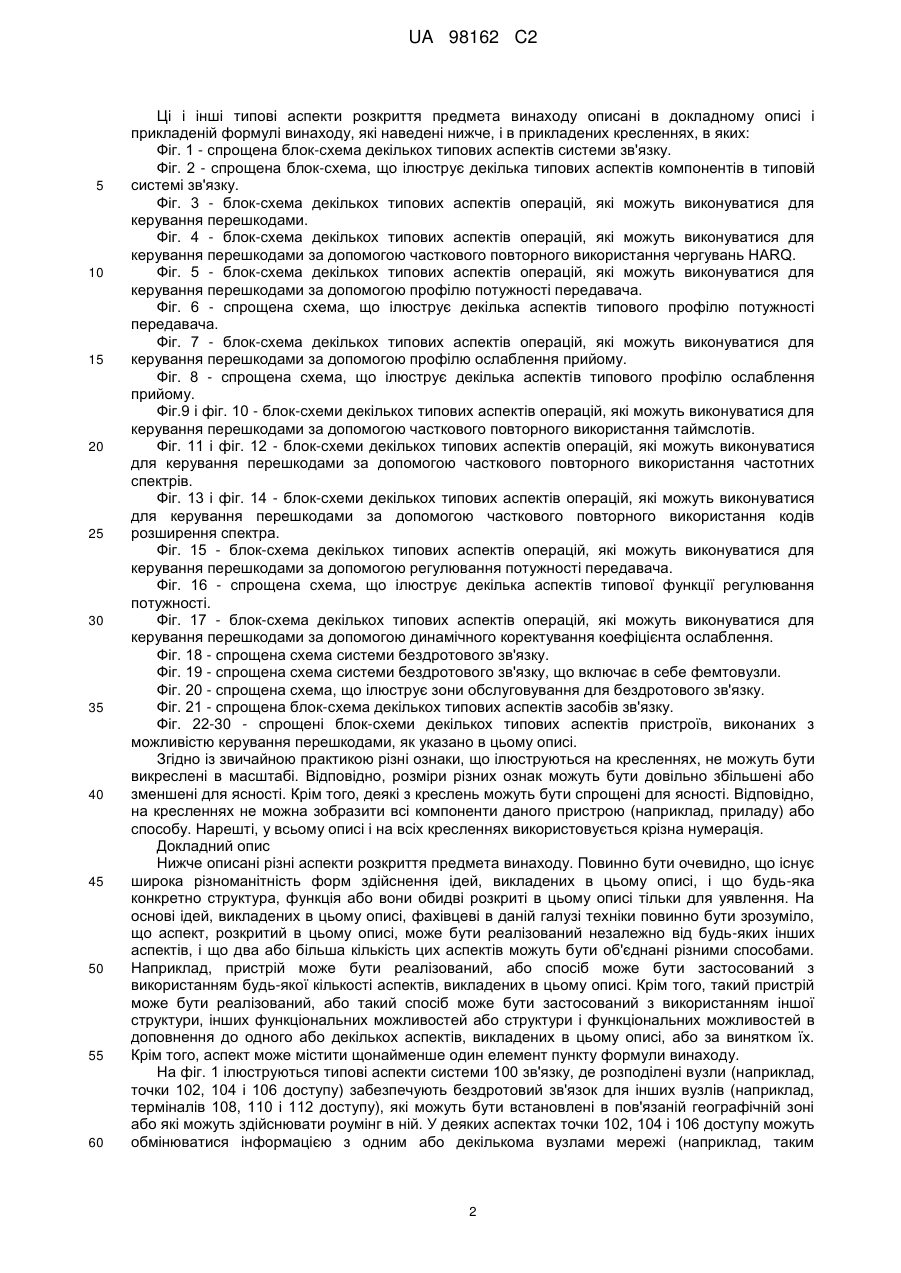

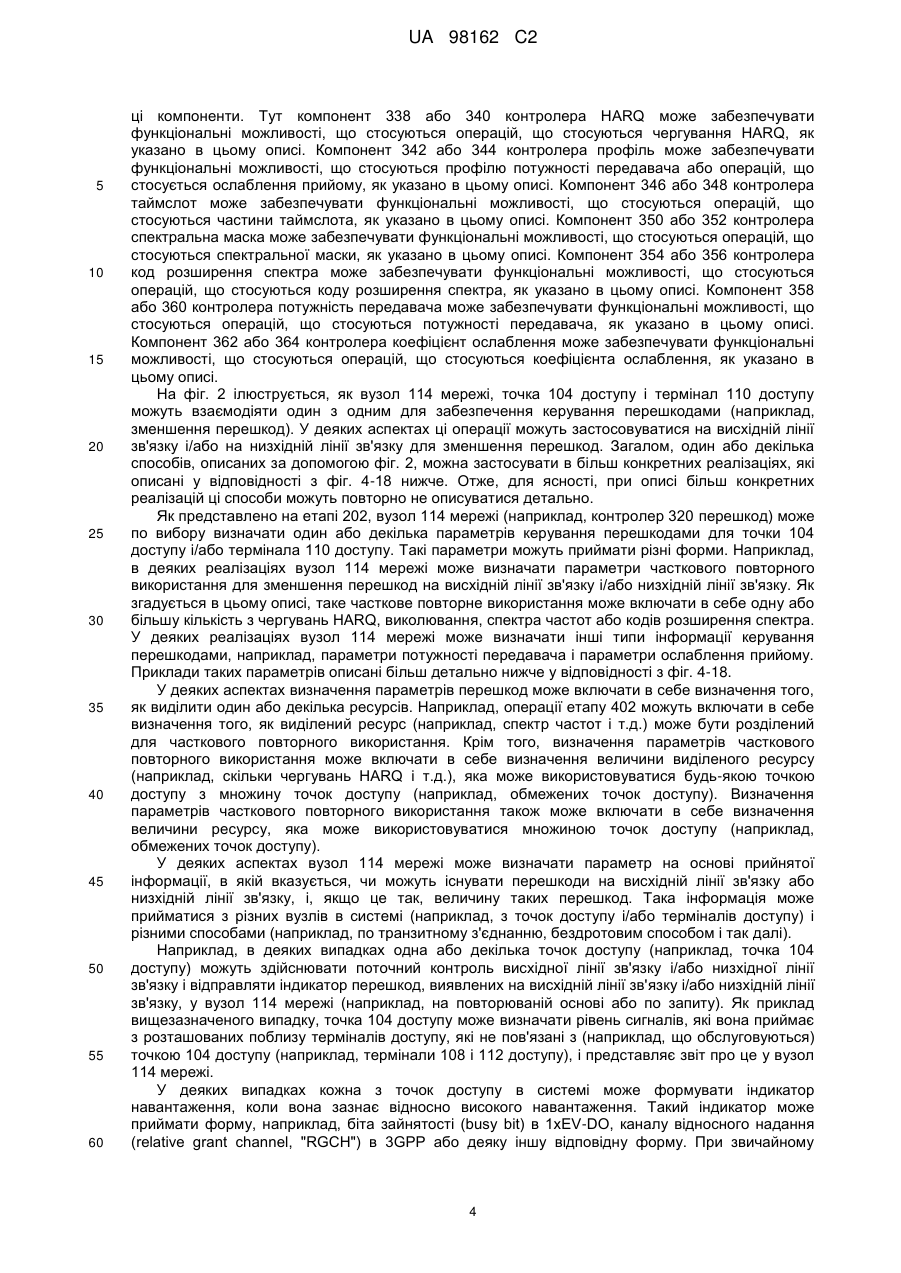

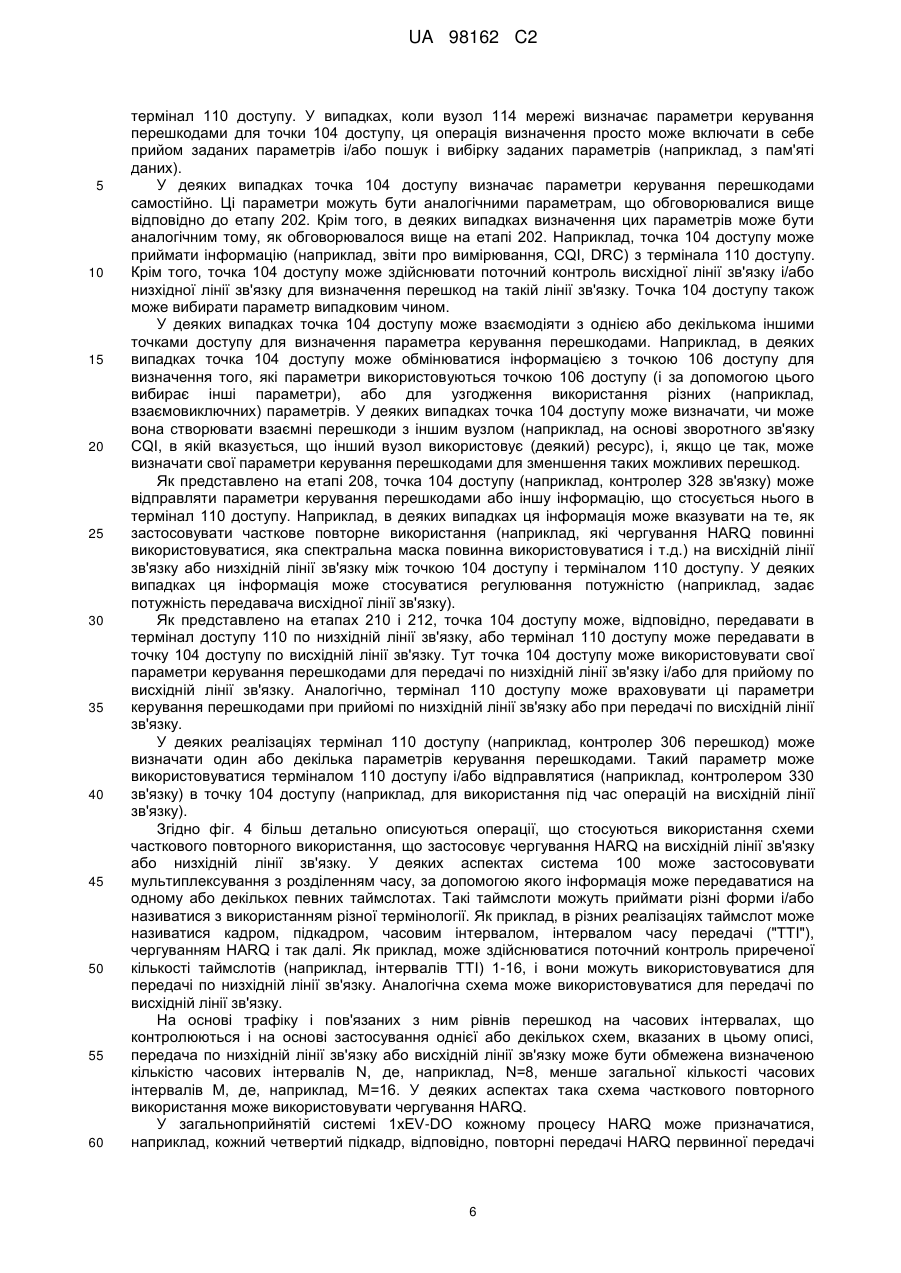

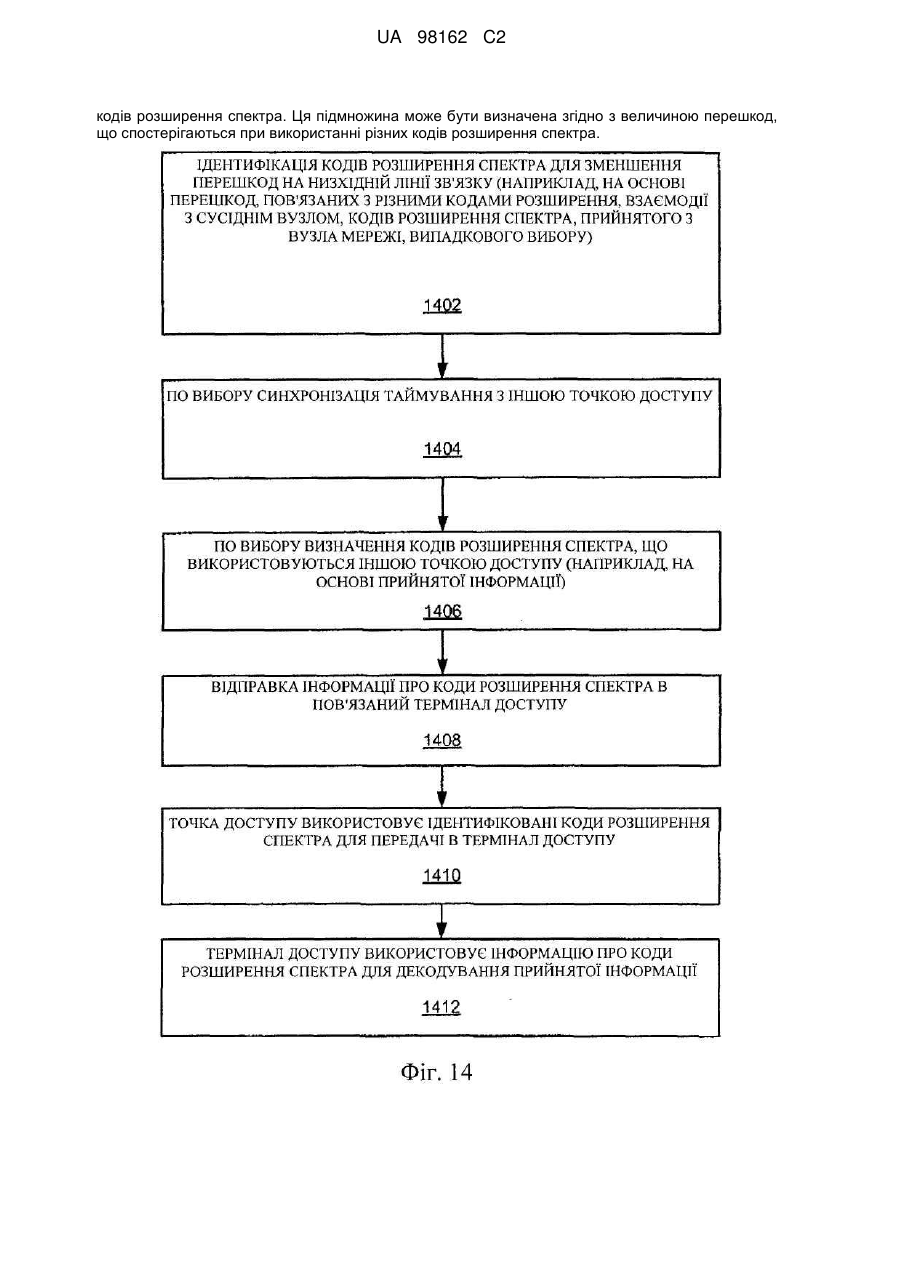

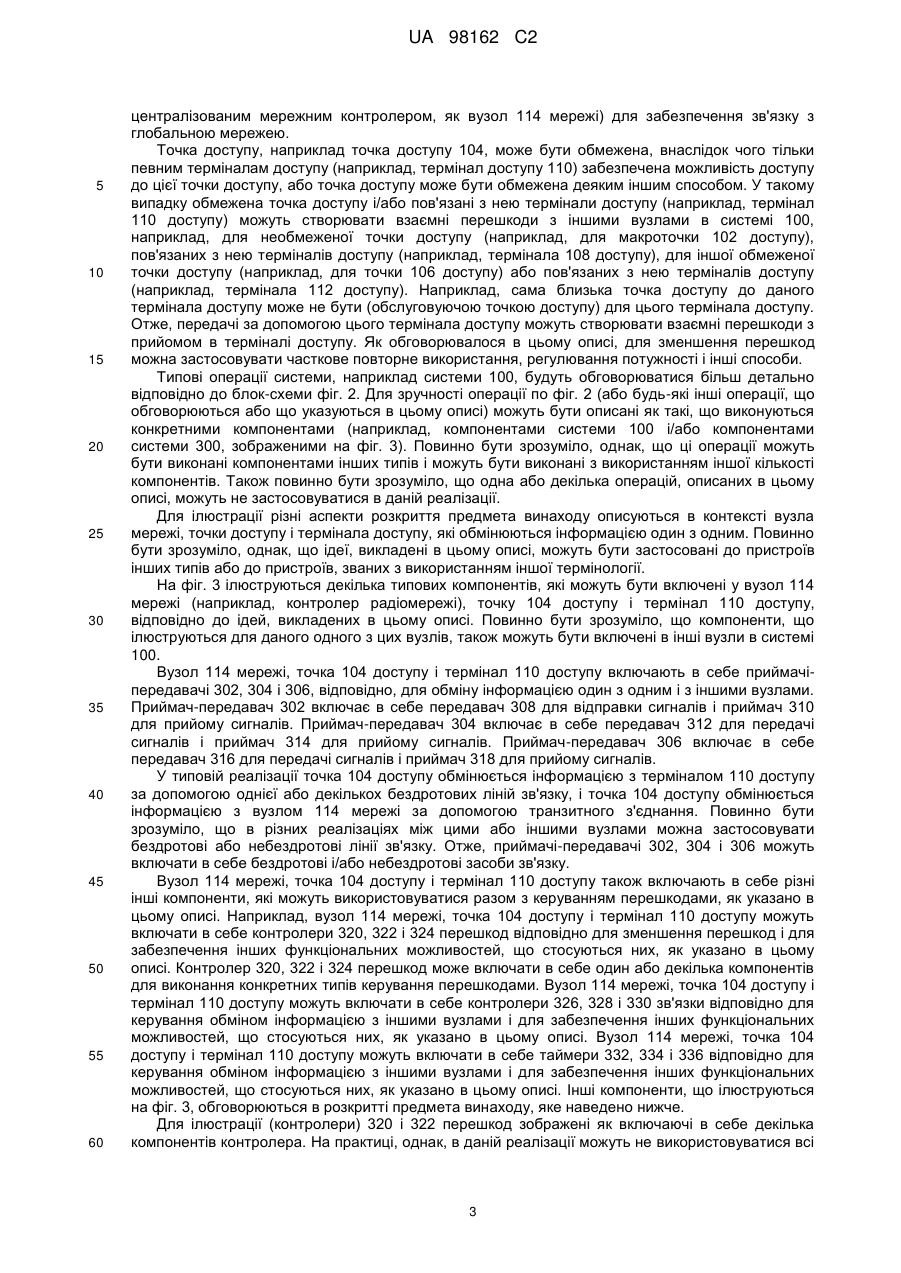

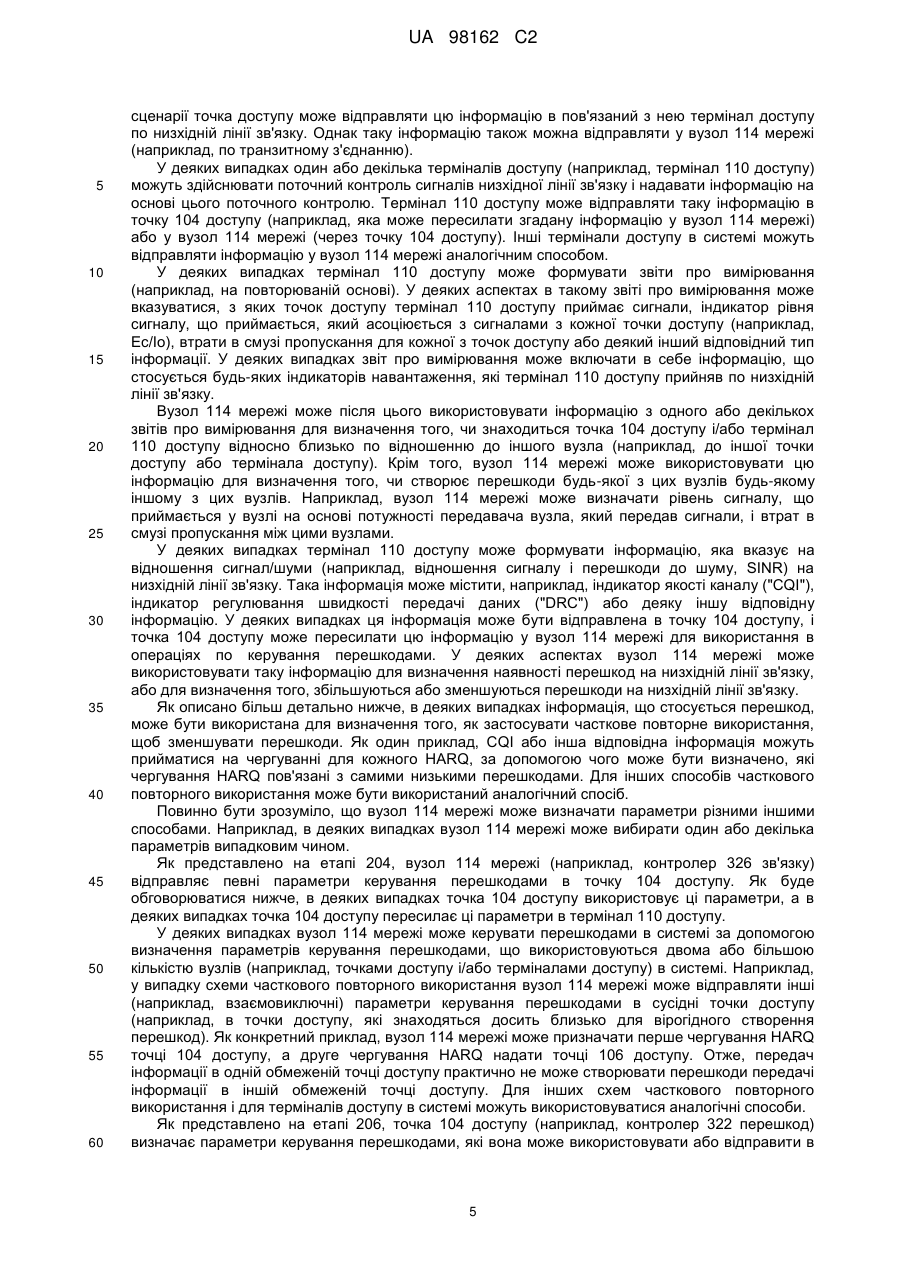

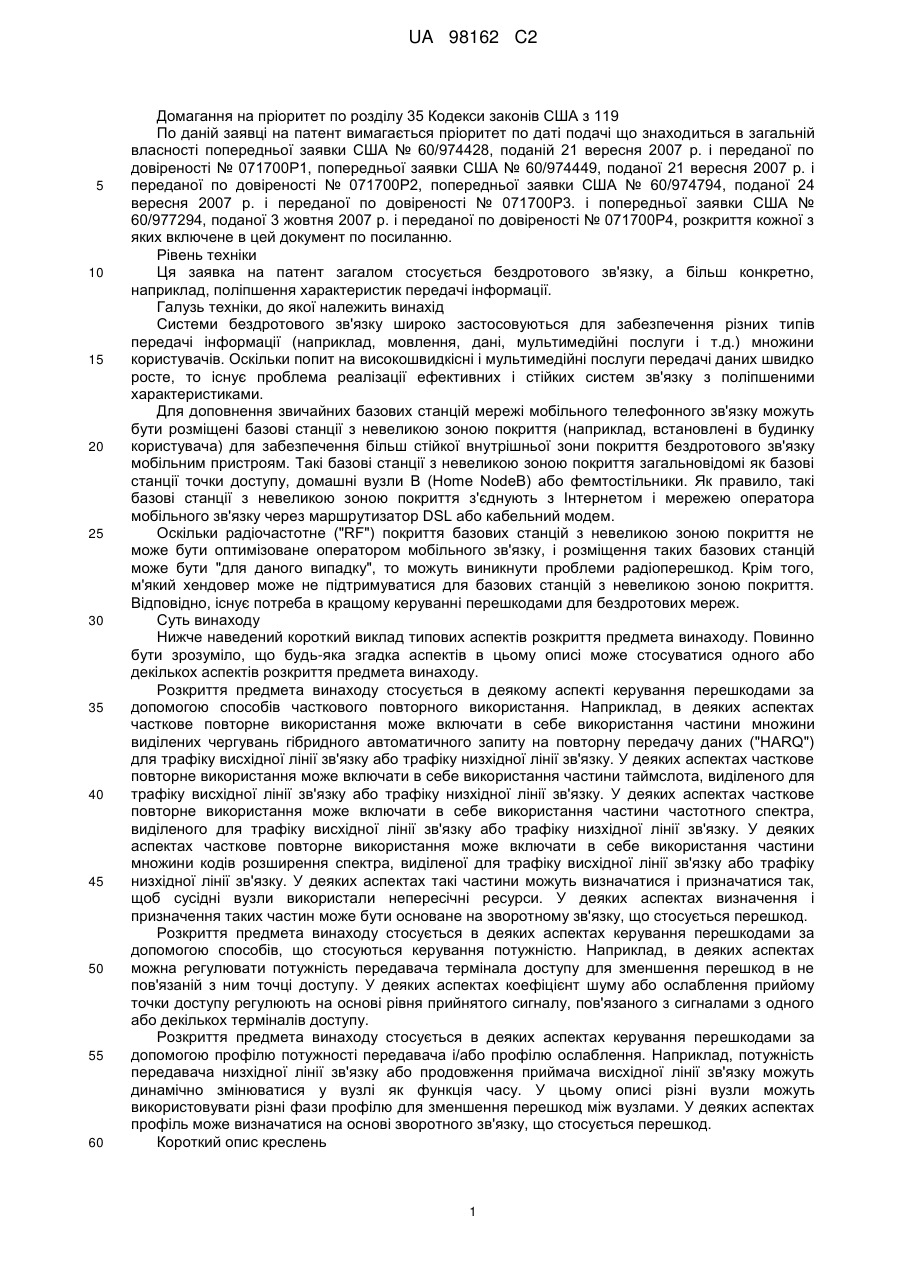

Реферат: Перешкодами, які мають місце під час бездротового зв'язку, можна керувати з використанням часткового повторного використання і інших способів. У деяких аспектах часткове повторне використання може стосуватися чергувань HARQ, частин таймслота, спектра частот і кодів розширення спектра. Перешкодами можна керувати з використанням профілю потужності передавача і/або профілю ослаблення. Перешкодами також можна керувати з використанням способів, пов'язаних з керуванням потужністю. У схемі часткового повторного використання, в якій застосовуються коди розширення спектра, кожний вузол може використовувати підмножину UA 98162 C2 (12) UA 98162 C2 кодів розширення спектра. Ця підмножина може бути визначена згідно з величиною перешкод, що спостерігаються при використанні різних кодів розширення спектра. UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 Домагання на пріоритет по розділу 35 Кодекси законів США з 119 По даній заявці на патент вимагається пріоритет по даті подачі що знаходиться в загальній власності попередньої заявки США № 60/974428, поданій 21 вересня 2007 р. і переданої по довіреності № 071700Р1, попередньої заявки США № 60/974449, поданої 21 вересня 2007 р. і переданої по довіреності № 071700Р2, попередньої заявки США № 60/974794, поданої 24 вересня 2007 р. і переданої по довіреності № 071700Р3. і попередньої заявки США № 60/977294, поданої 3 жовтня 2007 р. і переданої по довіреності № 071700Р4, розкриття кожної з яких включене в цей документ по посиланню. Рівень техніки Ця заявка на патент загалом стосується бездротового зв'язку, а більш конкретно, наприклад, поліпшення характеристик передачі інформації. Галузь техніки, до якої належить винахід Системи бездротового зв'язку широко застосовуються для забезпечення різних типів передачі інформації (наприклад, мовлення, дані, мультимедійні послуги і т.д.) множини користувачів. Оскільки попит на високошвидкісні і мультимедійні послуги передачі даних швидко росте, то існує проблема реалізації ефективних і стійких систем зв'язку з поліпшеними характеристиками. Для доповнення звичайних базових станцій мережі мобільного телефонного зв'язку можуть бути розміщені базові станції з невеликою зоною покриття (наприклад, встановлені в будинку користувача) для забезпечення більш стійкої внутрішньої зони покриття бездротового зв'язку мобільним пристроям. Такі базові станції з невеликою зоною покриття загальновідомі як базові станції точки доступу, домашні вузли В (Home NodeB) або фемтостільники. Як правило, такі базові станції з невеликою зоною покриття з'єднують з Інтернетом і мережею оператора мобільного зв'язку через маршрутизатор DSL або кабельний модем. Оскільки радіочастотне ("RF") покриття базових станцій з невеликою зоною покриття не може бути оптимізоване оператором мобільного зв'язку, і розміщення таких базових станцій може бути "для даного випадку", то можуть виникнути проблеми радіоперешкод. Крім того, м'який хендовер може не підтримуватися для базових станцій з невеликою зоною покриття. Відповідно, існує потреба в кращому керуванні перешкодами для бездротових мереж. Суть винаходу Нижче наведений короткий виклад типових аспектів розкриття предмета винаходу. Повинно бути зрозуміло, що будь-яка згадка аспектів в цьому описі може стосуватися одного або декількох аспектів розкриття предмета винаходу. Розкриття предмета винаходу стосується в деякому аспекті керування перешкодами за допомогою способів часткового повторного використання. Наприклад, в деяких аспектах часткове повторне використання може включати в себе використання частини множини виділених чергувань гібридного автоматичного запиту на повторну передачу даних ("HARQ") для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини таймслота, виділеного для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини частотного спектра, виділеного для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини множини кодів розширення спектра, виділеної для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах такі частини можуть визначатися і призначатися так, щоб сусідні вузли використали непересічні ресурси. У деяких аспектах визначення і призначення таких частин може бути основане на зворотному зв'язку, що стосується перешкод. Розкриття предмета винаходу стосується в деяких аспектах керування перешкодами за допомогою способів, що стосуються керування потужністю. Наприклад, в деяких аспектах можна регулювати потужність передавача термінала доступу для зменшення перешкод в не пов'язаній з ним точці доступу. У деяких аспектах коефіцієнт шуму або ослаблення прийому точки доступу регулюють на основі рівня прийнятого сигналу, пов'язаного з сигналами з одного або декількох терміналів доступу. Розкриття предмета винаходу стосується в деяких аспектах керування перешкодами за допомогою профілю потужності передавача і/або профілю ослаблення. Наприклад, потужність передавача низхідної лінії зв'язку або продовження приймача висхідної лінії зв'язку можуть динамічно змінюватися у вузлі як функція часу. У цьому описі різні вузли можуть використовувати різні фази профілю для зменшення перешкод між вузлами. У деяких аспектах профіль може визначатися на основі зворотного зв'язку, що стосується перешкод. Короткий опис креслень 1 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ці і інші типові аспекти розкриття предмета винаходу описані в докладному описі і прикладеній формулі винаходу, які наведені нижче, і в прикладених кресленнях, в яких: Фіг. 1 - спрощена блок-схема декількох типових аспектів системи зв'язку. Фіг. 2 - спрощена блок-схема, що ілюструє декілька типових аспектів компонентів в типовій системі зв'язку. Фіг. 3 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами. Фіг. 4 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання чергувань HARQ. Фіг. 5 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою профілю потужності передавача. Фіг. 6 - спрощена схема, що ілюструє декілька аспектів типового профілю потужності передавача. Фіг. 7 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою профілю ослаблення прийому. Фіг. 8 - спрощена схема, що ілюструє декілька аспектів типового профілю ослаблення прийому. Фіг.9 і фіг. 10 - блок-схеми декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання таймслотів. Фіг. 11 і фіг. 12 - блок-схеми декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання частотних спектрів. Фіг. 13 і фіг. 14 - блок-схеми декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання кодів розширення спектра. Фіг. 15 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою регулювання потужності передавача. Фіг. 16 - спрощена схема, що ілюструє декілька аспектів типової функції регулювання потужності. Фіг. 17 - блок-схема декількох типових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою динамічного коректування коефіцієнта ослаблення. Фіг. 18 - спрощена схема системи бездротового зв'язку. Фіг. 19 - спрощена схема системи бездротового зв'язку, що включає в себе фемтовузли. Фіг. 20 - спрощена схема, що ілюструє зони обслуговування для бездротового зв'язку. Фіг. 21 - спрощена блок-схема декількох типових аспектів засобів зв'язку. Фіг. 22-30 - спрощені блок-схеми декількох типових аспектів пристроїв, виконаних з можливістю керування перешкодами, як указано в цьому описі. Згідно із звичайною практикою різні ознаки, що ілюструються на кресленнях, не можуть бути викреслені в масштабі. Відповідно, розміри різних ознак можуть бути довільно збільшені або зменшені для ясності. Крім того, деякі з креслень можуть бути спрощені для ясності. Відповідно, на кресленнях не можна зобразити всі компоненти даного пристрою (наприклад, приладу) або способу. Нарешті, у всьому описі і на всіх кресленнях використовується крізна нумерація. Докладний опис Нижче описані різні аспекти розкриття предмета винаходу. Повинно бути очевидно, що існує широка різноманітність форм здійснення ідей, викладених в цьому описі, і що будь-яка конкретно структура, функція або вони обидві розкриті в цьому описі тільки для уявлення. На основі ідей, викладених в цьому описі, фахівцеві в даній галузі техніки повинно бути зрозуміло, що аспект, розкритий в цьому описі, може бути реалізований незалежно від будь-яких інших аспектів, і що два або більша кількість цих аспектів можуть бути об'єднані різними способами. Наприклад, пристрій може бути реалізований, або спосіб може бути застосований з використанням будь-якої кількості аспектів, викладених в цьому описі. Крім того, такий пристрій може бути реалізований, або такий спосіб може бути застосований з використанням іншої структури, інших функціональних можливостей або структури і функціональних можливостей в доповнення до одного або декількох аспектів, викладених в цьому описі, або за винятком їх. Крім того, аспект може містити щонайменше один елемент пункту формули винаходу. На фіг. 1 ілюструються типові аспекти системи 100 зв'язку, де розподілені вузли (наприклад, точки 102, 104 і 106 доступу) забезпечують бездротовий зв'язок для інших вузлів (наприклад, терміналів 108, 110 і 112 доступу), які можуть бути встановлені в пов'язаній географічній зоні або які можуть здійснювати роумінг в ній. У деяких аспектах точки 102, 104 і 106 доступу можуть обмінюватися інформацією з одним або декількома вузлами мережі (наприклад, таким 2 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 централізованим мережним контролером, як вузол 114 мережі) для забезпечення зв'язку з глобальною мережею. Точка доступу, наприклад точка доступу 104, може бути обмежена, внаслідок чого тільки певним терміналам доступу (наприклад, термінал доступу 110) забезпечена можливість доступу до цієї точки доступу, або точка доступу може бути обмежена деяким іншим способом. У такому випадку обмежена точка доступу і/або пов'язані з нею термінали доступу (наприклад, термінал 110 доступу) можуть створювати взаємні перешкоди з іншими вузлами в системі 100, наприклад, для необмеженої точки доступу (наприклад, для макроточки 102 доступу), пов'язаних з нею терміналів доступу (наприклад, термінала 108 доступу), для іншої обмеженої точки доступу (наприклад, для точки 106 доступу) або пов'язаних з нею терміналів доступу (наприклад, термінала 112 доступу). Наприклад, сама близька точка доступу до даного термінала доступу може не бути (обслуговуючою точкою доступу) для цього термінала доступу. Отже, передачі за допомогою цього термінала доступу можуть створювати взаємні перешкоди з прийомом в терміналі доступу. Як обговорювалося в цьому описі, для зменшення перешкод можна застосовувати часткове повторне використання, регулювання потужності і інші способи. Типові операції системи, наприклад системи 100, будуть обговорюватися більш детально відповідно до блок-схеми фіг. 2. Для зручності операції по фіг. 2 (або будь-які інші операції, що обговорюються або що указуються в цьому описі) можуть бути описані як такі, що виконуються конкретними компонентами (наприклад, компонентами системи 100 і/або компонентами системи 300, зображеними на фіг. 3). Повинно бути зрозуміло, однак, що ці операції можуть бути виконані компонентами інших типів і можуть бути виконані з використанням іншої кількості компонентів. Також повинно бути зрозуміло, що одна або декілька операцій, описаних в цьому описі, можуть не застосовуватися в даній реалізації. Для ілюстрації різні аспекти розкриття предмета винаходу описуються в контексті вузла мережі, точки доступу і термінала доступу, які обмінюються інформацією один з одним. Повинно бути зрозуміло, однак, що ідеї, викладені в цьому описі, можуть бути застосовані до пристроїв інших типів або до пристроїв, званих з використанням іншої термінології. На фіг. 3 ілюструються декілька типових компонентів, які можуть бути включені у вузол 114 мережі (наприклад, контролер радіомережі), точку 104 доступу і термінал 110 доступу, відповідно до ідей, викладених в цьому описі. Повинно бути зрозуміло, що компоненти, що ілюструються для даного одного з цих вузлів, також можуть бути включені в інші вузли в системі 100. Вузол 114 мережі, точка 104 доступу і термінал 110 доступу включають в себе приймачіпередавачі 302, 304 і 306, відповідно, для обміну інформацією один з одним і з іншими вузлами. Приймач-передавач 302 включає в себе передавач 308 для відправки сигналів і приймач 310 для прийому сигналів. Приймач-передавач 304 включає в себе передавач 312 для передачі сигналів і приймач 314 для прийому сигналів. Приймач-передавач 306 включає в себе передавач 316 для передачі сигналів і приймач 318 для прийому сигналів. У типовій реалізації точка 104 доступу обмінюється інформацією з терміналом 110 доступу за допомогою однієї або декількох бездротових ліній зв'язку, і точка 104 доступу обмінюється інформацією з вузлом 114 мережі за допомогою транзитного з'єднання. Повинно бути зрозуміло, що в різних реалізаціях між цими або іншими вузлами можна застосовувати бездротові або небездротові лінії зв'язку. Отже, приймачі-передавачі 302, 304 і 306 можуть включати в себе бездротові і/або небездротові засоби зв'язку. Вузол 114 мережі, точка 104 доступу і термінал 110 доступу також включають в себе різні інші компоненти, які можуть використовуватися разом з керуванням перешкодами, як указано в цьому описі. Наприклад, вузол 114 мережі, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 320, 322 і 324 перешкод відповідно для зменшення перешкод і для забезпечення інших функціональних можливостей, що стосуються них, як указано в цьому описі. Контролер 320, 322 і 324 перешкод може включати в себе один або декілька компонентів для виконання конкретних типів керування перешкодами. Вузол 114 мережі, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 326, 328 і 330 зв'язки відповідно для керування обміном інформацією з іншими вузлами і для забезпечення інших функціональних можливостей, що стосуються них, як указано в цьому описі. Вузол 114 мережі, точка 104 доступу і термінал 110 доступу можуть включати в себе таймери 332, 334 і 336 відповідно для керування обміном інформацією з іншими вузлами і для забезпечення інших функціональних можливостей, що стосуються них, як указано в цьому описі. Інші компоненти, що ілюструються на фіг. 3, обговорюються в розкритті предмета винаходу, яке наведено нижче. Для ілюстрації (контролери) 320 і 322 перешкод зображені як включаючі в себе декілька компонентів контролера. На практиці, однак, в даній реалізації можуть не використовуватися всі 3 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 ці компоненти. Тут компонент 338 або 340 контролера HARQ може забезпечувати функціональні можливості, що стосуються операцій, що стосуються чергування HARQ, як указано в цьому описі. Компонент 342 або 344 контролера профіль може забезпечувати функціональні можливості, що стосуються профілю потужності передавача або операцій, що стосується ослаблення прийому, як указано в цьому описі. Компонент 346 або 348 контролера таймслот може забезпечувати функціональні можливості, що стосуються операцій, що стосуються частини таймслота, як указано в цьому описі. Компонент 350 або 352 контролера спектральна маска може забезпечувати функціональні можливості, що стосуються операцій, що стосуються спектральної маски, як указано в цьому описі. Компонент 354 або 356 контролера код розширення спектра може забезпечувати функціональні можливості, що стосуються операцій, що стосуються коду розширення спектра, як указано в цьому описі. Компонент 358 або 360 контролера потужність передавача може забезпечувати функціональні можливості, що стосуються операцій, що стосуються потужності передавача, як указано в цьому описі. Компонент 362 або 364 контролера коефіцієнт ослаблення може забезпечувати функціональні можливості, що стосуються операцій, що стосуються коефіцієнта ослаблення, як указано в цьому описі. На фіг. 2 ілюструється, як вузол 114 мережі, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним для забезпечення керування перешкодами (наприклад, зменшення перешкод). У деяких аспектах ці операції можуть застосовуватися на висхідній лінії зв'язку і/або на низхідній лінії зв'язку для зменшення перешкод. Загалом, один або декілька способів, описаних за допомогою фіг. 2, можна застосувати в більш конкретних реалізаціях, які описані у відповідності з фіг. 4-18 нижче. Отже, для ясності, при описі більш конкретних реалізацій ці способи можуть повторно не описуватися детально. Як представлено на етапі 202, вузол 114 мережі (наприклад, контролер 320 перешкод) може по вибору визначати один або декілька параметрів керування перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть приймати різні форми. Наприклад, в деяких реалізаціях вузол 114 мережі може визначати параметри часткового повторного використання для зменшення перешкод на висхідній лінії зв'язку і/або низхідній лінії зв'язку. Як згадується в цьому описі, таке часткове повторне використання може включати в себе одну або більшу кількість з чергувань HARQ, виколювання, спектра частот або кодів розширення спектра. У деяких реалізаціях вузол 114 мережі може визначати інші типи інформації керування перешкодами, наприклад, параметри потужності передавача і параметри ослаблення прийому. Приклади таких параметрів описані більш детально нижче у відповідності з фіг. 4-18. У деяких аспектах визначення параметрів перешкод може включатив себе визначення того, як виділити один або декілька ресурсів. Наприклад, операції етапу 402 можуть включати в себе визначення того, як виділений ресурс (наприклад, спектр частот і т.д.) може бути розділений для часткового повторного використання. Крім того, визначення параметрів часткового повторного використання може включати в себе визначення величини виділеного ресурсу (наприклад, скільки чергувань HARQ і т.д.), яка може використовуватися будь-якою точкою доступу з множину точок доступу (наприклад, обмежених точок доступу). Визначення параметрів часткового повторного використання також може включати в себе визначення величини ресурсу, яка може використовуватися множиною точок доступу (наприклад, обмежених точок доступу). У деяких аспектах вузол 114 мережі може визначати параметр на основі прийнятої інформації, в якій вказується, чи можуть існувати перешкоди на висхідній лінії зв'язку або низхідній лінії зв'язку, і, якщо це так, величину таких перешкод. Така інформація може прийматися з різних вузлів в системі (наприклад, з точок доступу і/або терміналів доступу) і різними способами (наприклад, по транзитному з'єднанню, бездротовим способом і так далі). Наприклад, в деяких випадках одна або декілька точок доступу (наприклад, точка 104 доступу) можуть здійснювати поточний контроль висхідної лінії зв'язку і/або низхідної лінії зв'язку і відправляти індикатор перешкод, виявлених на висхідній лінії зв'язку і/або низхідній лінії зв'язку, у вузол 114 мережі (наприклад, на повторюваній основі або по запиту). Як приклад вищезазначеного випадку, точка 104 доступу може визначати рівень сигналів, які вона приймає з розташованих поблизу терміналів доступу, які не пов'язані з (наприклад, що обслуговуються) точкою 104 доступу (наприклад, термінали 108 і 112 доступу), і представляє звіт про це у вузол 114 мережі. У деяких випадках кожна з точок доступу в системі може формувати індикатор навантаження, коли вона зазнає відносно високого навантаження. Такий індикатор може приймати форму, наприклад, біта зайнятості (busy bit) в 1xEV-DO, каналу відносного надання (relative grant channel, "RGCH") в 3GPP або деяку іншу відповідну форму. При звичайному 4 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 сценарії точка доступу може відправляти цю інформацію в пов'язаний з нею термінал доступу по низхідній лінії зв'язку. Однак таку інформацію також можна відправляти у вузол 114 мережі (наприклад, по транзитному з'єднанню). У деяких випадках один або декілька терміналів доступу (наприклад, термінал 110 доступу) можуть здійснювати поточний контроль сигналів низхідної лінії зв'язку і надавати інформацію на основі цього поточного контролю. Термінал 110 доступу може відправляти таку інформацію в точку 104 доступу (наприклад, яка може пересилати згадану інформацію у вузол 114 мережі) або у вузол 114 мережі (через точку 104 доступу). Інші термінали доступу в системі можуть відправляти інформацію у вузол 114 мережі аналогічним способом. У деяких випадках термінал 110 доступу може формувати звіти про вимірювання (наприклад, на повторюваній основі). У деяких аспектах в такому звіті про вимірювання може вказуватися, з яких точок доступу термінал 110 доступу приймає сигнали, індикатор рівня сигналу, що приймається, який асоціюється з сигналами з кожної точки доступу (наприклад, Ес/Іо), втрати в смузі пропускання для кожної з точок доступу або деякий інший відповідний тип інформації. У деяких випадках звіт про вимірювання може включати в себе інформацію, що стосується будь-яких індикаторів навантаження, які термінал 110 доступу прийняв по низхідній лінії зв'язку. Вузол 114 мережі може після цього використовувати інформацію з одного або декількох звітів про вимірювання для визначення того, чи знаходиться точка 104 доступу і/або термінал 110 доступу відносно близько по відношенню до іншого вузла (наприклад, до іншої точки доступу або термінала доступу). Крім того, вузол 114 мережі може використовувати цю інформацію для визначення того, чи створює перешкоди будь-якої з цих вузлів будь-якому іншому з цих вузлів. Наприклад, вузол 114 мережі може визначати рівень сигналу, що приймається у вузлі на основі потужності передавача вузла, який передав сигнали, і втрат в смузі пропускання між цими вузлами. У деяких випадках термінал 110 доступу може формувати інформацію, яка вказує на відношення сигнал/шуми (наприклад, відношення сигналу і перешкоди до шуму, SINR) на низхідній лінії зв'язку. Така інформація може містити, наприклад, індикатор якості каналу ("CQI"), індикатор регулювання швидкості передачі даних ("DRC") або деяку іншу відповідну інформацію. У деяких випадках ця інформація може бути відправлена в точку 104 доступу, і точка 104 доступу може пересилати цю інформацію у вузол 114 мережі для використання в операціях по керування перешкодами. У деяких аспектах вузол 114 мережі може використовувати таку інформацію для визначення наявності перешкод на низхідній лінії зв'язку, або для визначення того, збільшуються або зменшуються перешкоди на низхідній лінії зв'язку. Як описано більш детально нижче, в деяких випадках інформація, що стосується перешкод, може бути використана для визначення того, як застосувати часткове повторне використання, щоб зменшувати перешкоди. Як один приклад, CQI або інша відповідна інформація можуть прийматися на чергуванні для кожного HARQ, за допомогою чого може бути визначено, які чергування HARQ пов'язані з самими низькими перешкодами. Для інших способів часткового повторного використання може бути використаний аналогічний спосіб. Повинно бути зрозуміло, що вузол 114 мережі може визначати параметри різними іншими способами. Наприклад, в деяких випадках вузол 114 мережі може вибирати один або декілька параметрів випадковим чином. Як представлено на етапі 204, вузол 114 мережі (наприклад, контролер 326 зв'язку) відправляє певні параметри керування перешкодами в точку 104 доступу. Як буде обговорюватися нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу пересилає ці параметри в термінал 110 доступу. У деяких випадках вузол 114 мережі може керувати перешкодами в системі за допомогою визначення параметрів керування перешкодами, що використовуються двома або більшою кількістю вузлів (наприклад, точками доступу і/або терміналами доступу) в системі. Наприклад, у випадку схеми часткового повторного використання вузол 114 мережі може відправляти інші (наприклад, взаємовиключні) параметри керування перешкодами в сусідні точки доступу (наприклад, в точки доступу, які знаходяться досить близько для вірогідного створення перешкод). Як конкретний приклад, вузол 114 мережі може призначати перше чергування HARQ точці 104 доступу, а друге чергування HARQ надати точці 106 доступу. Отже, передач інформації в одній обмеженій точці доступу практично не може створювати перешкоди передачі інформації в іншій обмеженій точці доступу. Для інших схем часткового повторного використання і для терміналів доступу в системі можуть використовуватися аналогічні способи. Як представлено на етапі 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметри керування перешкодами, які вона може використовувати або відправити в 5 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 термінал 110 доступу. У випадках, коли вузол 114 мережі визначає параметри керування перешкодами для точки 104 доступу, ця операція визначення просто може включати в себе прийом заданих параметрів і/або пошук і вибірку заданих параметрів (наприклад, з пам'яті даних). У деяких випадках точка 104 доступу визначає параметри керування перешкодами самостійно. Ці параметри можуть бути аналогічними параметрам, що обговорювалися вище відповідно до етапу 202. Крім того, в деяких випадках визначення цих параметрів може бути аналогічним тому, як обговорювалося вище на етапі 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) з термінала 110 доступу. Крім того, точка 104 доступу може здійснювати поточний контроль висхідної лінії зв'язку і/або низхідної лінії зв'язку для визначення перешкод на такій лінії зв'язку. Точка 104 доступу також може вибирати параметр випадковим чином. У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення параметра керування перешкодами. Наприклад, в деяких випадках точка 104 доступу може обмінюватися інформацією з точкою 106 доступу для визначення того, які параметри використовуються точкою 106 доступу (і за допомогою цього вибирає інші параметри), або для узгодження використання різних (наприклад, взаємовиключних) параметрів. У деяких випадках точка 104 доступу може визначати, чи може вона створювати взаємні перешкоди з іншим вузлом (наприклад, на основі зворотного зв'язку CQI, в якій вказується, що інший вузол використовує (деякий) ресурс), і, якщо це так, може визначати свої параметри керування перешкодами для зменшення таких можливих перешкод. Як представлено на етапі 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправляти параметри керування перешкодами або іншу інформацію, що стосується нього в термінал 110 доступу. Наприклад, в деяких випадках ця інформація може вказувати на те, як застосовувати часткове повторне використання (наприклад, які чергування HARQ повинні використовуватися, яка спектральна маска повинна використовуватися і т.д.) на висхідній лінії зв'язку або низхідній лінії зв'язку між точкою 104 доступу і терміналом 110 доступу. У деяких випадках ця інформація може стосуватися регулювання потужністю (наприклад, задає потужність передавача висхідної лінії зв'язку). Як представлено на етапах 210 і 212, точка 104 доступу може, відповідно, передавати в термінал доступу 110 по низхідній лінії зв'язку, або термінал 110 доступу може передавати в точку 104 доступу по висхідній лінії зв'язку. Тут точка 104 доступу може використовувати свої параметри керування перешкодами для передачі по низхідній лінії зв'язку і/або для прийому по висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може враховувати ці параметри керування перешкодами при прийомі по низхідній лінії зв'язку або при передачі по висхідній лінії зв'язку. У деяких реалізаціях термінал 110 доступу (наприклад, контролер 306 перешкод) може визначати один або декілька параметрів керування перешкодами. Такий параметр може використовуватися терміналом 110 доступу і/або відправлятися (наприклад, контролером 330 зв'язку) в точку 104 доступу (наприклад, для використання під час операцій на висхідній лінії зв'язку). Згідно фіг. 4 більш детально описуються операції, що стосуються використання схеми часткового повторного використання, що застосовує чергування HARQ на висхідній лінії зв'язку або низхідній лінії зв'язку. У деяких аспектах система 100 може застосовувати мультиплексування з розділенням часу, за допомогою якого інформація може передаватися на одному або декількох певних таймслотах. Такі таймслоти можуть приймати різні форми і/або називатися з використанням різної термінології. Як приклад, в різних реалізаціях таймслот може називатися кадром, підкадром, часовим інтервалом, інтервалом часу передачі ("ТТІ"), чергуванням HARQ і так далі. Як приклад, може здійснюватися поточний контроль приреченої кількості таймслотів (наприклад, інтервалів ТТІ) 1-16, і вони можуть використовуватися для передачі по низхідній лінії зв'язку. Аналогічна схема може використовуватися для передачі по висхідній лінії зв'язку. На основі трафіку і пов'язаних з ним рівнів перешкод на часових інтервалах, що контролюються і на основі застосування однієї або декількох схем, вказаних в цьому описі, передача по низхідній лінії зв'язку або висхідній лінії зв'язку може бути обмежена визначеною кількістю часових інтервалів N, де, наприклад, N=8, менше загальної кількості часових інтервалів М, де, наприклад, М=16. У деяких аспектах така схема часткового повторного використання може використовувати чергування HARQ. У загальноприйнятій системі 1xEV-DO кожному процесу HARQ може призначатися, наприклад, кожний четвертий підкадр, відповідно, повторні передачі HARQ первинної передачі 6 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 в підкадрі "n" виконуються у часових інтервалах (n+4), (n+8), (n+12) і т.д. Як конкретний приклад, чергування 1 HARQ може бути призначене підкадрам 1, 5, 9 і так далі. Якщо первинна передача даних для чергування 1 HARQ в період підкадру 1 є невдалою, то може бути відправлений сигнал негативного квітирування ("NACK") по доповнюючій лінії зв'язку (наприклад, висхідній лінії зв'язку у випадку передачі HARQ по низхідній лінії зв'язку). Згадані дані можуть після цього бути повторно передані в період підкадру 5 ідентичного чергування 1 HARQ, і, після успішної передачі, приймається сигнал позитивного квітирування ("АСК") (наприклад, по висхідній лінії зв'язку). Аналогічні операції можуть виконуватися іншими процесами HARQ на інших чергуваннях 2, 3 і 4 HARQ. У деяких аспектах схема часткового повторного використання може використовувати чергування HARQ для конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу) для передачі в різний час. Наприклад, перша точка доступу може передавати в період чергувань 1 і 2 HARQ, в той час як друга точка доступу передає в період чергувань 3 і 4 HARQ. У результаті можуть бути зменшені перешкоди, які в іншому випадку можуть відбуватися між вузлами. Як представлено на етапі 402 фіг. 4, вузол 114 мережі (наприклад, компонент 338 регулювання HARQ контролера 320 перешкод) визначає кількість чергувань HARQ, яка може використовуватися кожною точкою доступу (наприклад, в множині обмежених точок доступу). Наприклад, певна кількість "N" чергувань HARQ, яка менше загальної кількості "М" чергувань HARQ, виділеної для згаданої множини, може бути визначена на основі зворотного зв'язку, що стосується перешкод з однієї або декількох точок доступу і/або терміналів доступу в системі (наприклад, як обговорювалася вище у відповідності з фіг. 2). Відповідно, в будь-який даний момент часу кількість N чергувань HARQ низхідної лінії зв'язку (або висхідної лінії зв'язку) із загальної кількості М чергувань HARQ може бути визначена на основі активності низхідної лінії зв'язку (або висхідної лінії зв'язку) сусідніх вузлів на М чергуваннях HARQ. N може бути фіксованим значенням або може визначатися динамічно. У випадку, коли М=4, N може динамічно встановлюватися між мінімальним значенням NMIN більше нуля і максимальним значенням NMAX менше 4. В деяких випадках значення N може визначатися випадковим чином. Як правило, однак, значення N може вибиратися з метою більш ефективного зменшення перешкод між вузлами в системі. Визначення значення N може бути основане на різних критеріях. Наприклад, один критерій може стосуватися того, як точки доступу розміщені в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах даної зони, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які знаходяться близько один від одного, може використовуватися менше значення N, щоб сусідні вузли могли з меншою імовірністю використовувати однакові чергування HARQ. І навпаки, якщо в системі існує невелика кількість вузлів, то може бути визначене більше значення N для поліпшення характеристик передачі інформації (наприклад, пропускної здатності). Інший критерій може стосуватися трафіку (наприклад, об'єм трафіку, типи трафіку, вимоги до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до перешкод, ніж інші типи трафіку. У такому випадку може використовуватися менше значення N. Крім того, для деяких типів трафіку можуть існувати більш суворі вимоги до пропускної здатності (але вони можуть бути менш чутливими до перешкод), при цьому може використовуватися більше значення для N. У деяких випадках вузол 114 мережі може визначати значення N на основі прийнятої інформації, що стосується перешкод (наприклад, як обговорюється згідно фіг. 2). Наприклад, кількість точок доступу, що чуються даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийняті з термінала доступу. Отже, вузол 114 мережі може визначати, чи можуть передачі в даному стільнику (наприклад, обмеженою точкою доступу або пов'язаними з нею терміналами доступу) створювати перешкоди сусідньому стільнику, і визначати N відповідно. Вузол 114 мережі також може визначати N на основі інформації про перешкоди, прийнятій з однієї або декількох точок доступу (наприклад, як обговорюється згідно фіг. 2). Наприклад, якщо значення перешкод знаходяться на високому рівні, то може бути визначене менше значення N. Відповідно, кількість чергувань HARQ, що використовуються даною точкою доступу, може бути зменшена, відповідно, із зменшенням імовірності перешкод в кожній множині по N чергувань HARQ із загальної кількості чергувань HARQ M. Як представлено на етапі 404, в деяких випадках вузол 114 мережі може задавати конкретні чергування HARQ, що використовуються конкретними точками доступу. Наприклад, вузол 114 мережі може визначати величину перешкод, які можуть спостерігатися на кожному з М 7 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 чергувань HARQ даною точкою доступу, і призначати чергування HARQ з більш низькими перешкодами цій точці доступу. Як конкретний приклад, вузол 114 мережі може визначати те, що передача по низхідній лінії зв'язку точкою 106 доступу на двох чергуваннях HARQ (наприклад, чергуваннях 3 і 4), які вона використовує, може створювати взаємні перешкоди з прийомом в терміналах доступу, пов'язаних з точкою 104 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку вузол мережі може одержувати, як обговорюється в цьому описі. Вузол 114 мережі може після цього призначити чергування 1 і 2 HARQ для використання точкою 104 доступу. Як згадувалося вище, визначення перешкод на кожному чергуванні HARQ може бути основане на сигналах, що приймаються вузлом 114 мережі. Наприклад, імовірність перешкод між вузлами може бути визначена на основі одного або декількох звітів про вимірювання, що приймаються з одного або декількох терміналів доступу, як обговорюється в цьому описі. Крім того, для низхідної лінії зв'язку термінали доступу в системі можуть формувати індикатор якості каналу ("CQI") або інформацію про регулювання швидкості передачі даних ("DRC") для кожного чергування HARQ (наприклад, для кожного ТТІ в 3GPP) і пересилати цю інформацію у вузол 114 мережі. Також для низхідної лінії зв'язку, термінал доступу може здійснювати поточний контроль низхідної лінії зв'язку і забезпечувати інформацію, що стосується перешкод, на чергуванні для кожного HARQ (наприклад, для кожного ТТІ). Аналогічно, для висхідної лінії зв'язку термінал доступу може здійснювати поточний контроль висхідної лінії зв'язку і забезпечувати інформацію, що стосується перешкод, на чергуванні для кожного HARQ (наприклад, для кожного ТТІ). У деяких випадках (наприклад, зворотний зв'язок DRC в 3GPP2) зворотний зв'язок з термінала доступу може не забезпечувати дозволу чергування для кожного HARQ. У такому випадку може використовуватися зворотний зв'язок ACK/NACK або деякий інший тип зворотного зв'язку для ідентифікації необхідної множини чергувань HARQ. Як інший приклад, швидкість передачі даних по низхідній лінії зв'язку можна коректувати в даному чергуванні HARQ для визначення швидкості, з якою термінал доступу може успішно декодувати дані (наприклад, з даною точністю). На основі переважної швидкості передачі даних, визначеної для кожного чергування HARQ, можна зробити припущення відносно того, яке чергування HARQ забезпечує кращі характеристики для даної точки доступу. Як альтернатива, може застосовуватися централізована схема вибору чергування HARQ (наприклад, в якій вузол мережі призначає чергування HARQ сусіднім вузлам, як обговорюється в цьому описі). У деяких аспектах призначення конкретних чергувань HARQ вузлом 114 мережі може залежати від того, чи синхронізований відповідний трафік висхідної лінії зв'язку або низхідної лінії зв'язку. Такої синхронізації можна досягнути, наприклад, з використанням коректування, наприклад, Tau-DPCH (де DPCH стосується виділеного фізичного каналу) або деякої іншої відповідної схеми синхронізації. У деяких аспектах вузол 114 мережі може призначати послідовні чергування HARQ даним точкам доступу. Отже, якщо трафік висхідної лінії зв'язку або низхідної лінії зв'язку різних вузлів не синхронізований щонайменше частина призначених чергувань HARQ може не зазнавати перешкод. Як приклад, якщо чергування 1-4 HARQ призначені першій точці доступу, і чергування 5-8 HARQ призначені другій точці доступу, то ці точки доступу не зазнають перешкод від іншої точки доступу щонайменше в трьох з чергувань HARQ, навіть якщо таймування точок доступу не є синхронізованим. Як представлено на етапі 406, вузол 114 мережі після цього відправляє параметри чергування HARQ, які він визначив, в одну або декілька точок доступу. Наприклад, вузол 114 мережі може відправляти призначення для конкретного вузла в кожну точку доступу, або вузол 114 мережі може відправляти загальне призначення у всі точки доступу в множині точок доступу. Як представлено на етапі 408, точка 104 доступу (наприклад, компонент 340 регулювання HARQ контролера 322 перешкод) визначає чергування HARQ, які вона буде використовувати для передачі інформації по висхідній лінії зв'язку або по низхідній лінії зв'язку. Тут точка 104 доступу прийме значення N з вузла 114 мережі. Якщо вузол 114 мережі призначив чергування HARQ, які повинні використовуватися точкою 104 доступу, то точка 104 доступу може просто використовувати ці чергування HARQ. У деяких випадках точка 104 доступу може вибирати параметр випадковим чином. Якщо чергування HARQ не були призначені вузлом 114 мережі або вибрані випадковим чином, то точка 104 доступу може визначати, які N чергувань HARQ використовувати, на основі відповідних критеріїв. Відповідно, спочатку це визначення приймається на основі значення N (наприклад, обмежено значенням N). У деяких випадках точка 104 доступу може визначати або адаптувати N (наприклад, на основі критеріїв, що обговорювалися вище). 8 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких випадках точка 104 доступу може вибирати чергування HARQ, пов'язані з самими низькими перешкодами. Тут точка 104 доступу може визначати, які чергування HARQ використовувати, аналогічно тому, як обговорювалося вище. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) з термінала 110 доступу. Крім того, точка 104 доступу може здійснювати поточний контроль висхідної лінії зв'язку і/або низхідної лінії зв'язку для визначення перешкод на такій лінії зв'язку. Наприклад, коли точка 104 доступу знаходиться в стані очікування, вона може здійснювати поточний контрольперешкод (навантаження) на висхідній лінії зв'язку ззовні стільника. Отже, точка 104 доступу може вибирати чергування HARQ, які забезпечують мінімальні перешкоди ззовні стільника. У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення чергувань HARQ, які вона буде використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, взаємовиключних) чергувань HARQ. Як представлено на етапі 410, точка 104 доступу може визначати помилку синхронізації для використання для передачі інформації по низхідній лінії зв'язку або по висхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно здійснювати поточний контроль лінії зв'язку протягом періоду часу для визначення того, приблизно коли сусідній вузол починає і закінчує свої передачі. Отже, точка 104 доступу може визначати (наприклад, оцінювати) таймування таймслота сусіднього вузла. Точка доступу може після цього синхронізувати таймування таймслота своєї висхідної лінії зв'язку або низхідної лінії зв'язку з цим часом. Це може бути включене в деякі аспекти з визначенням параметра Tau-DPCH. У деяких випадках (наприклад, 3GPP) точки доступу можуть синхронізувати своє таймування (наприклад, таймування HS-PDSCH) за допомогою вирівнювання за часом своїх РССРСН (первинний загальний фізичний канал керування). Такої синхронізації можна досягнути, наприклад, з використанням компонентів GPS в кожній точці доступу, таймування сигналізації між точками доступу (що може бути відносно ефективним для сусідніх точок доступу, наприклад, (що знаходяться на відстані) десятків метрів один одного) або деякого іншого способу. У деяких випадках (наприклад, в HSDPA) службова інформація може бути відносно великою і не ортогональною до трафіку. Тут може застосовуватися переривчата передача або прийом (DTX або DRX), при цьому службова інформація не передається протягом періоду DTX/DRX. У таких випадках може враховуватися передача для ССРСН і ЕНІСН, і термінали доступу можуть бути виконані з можливістю обліку більш низьких вимірювань Ес/Іо СРІСН, які вони можуть спостерігати з точок доступу із застосуванням DTX/DRX. Як представлено на етапі 412, точка 104 доступу може відправляти повідомлення в пов'язаний з нею термінал доступу для повідомлення терміналу доступу, які чергування HARQ повинні використовуватися для висхідної лінії зв'язку або низхідної лінії зв'язку. У деяких реалізаціях точка 104 доступу може використовувати E-AGCH (enhanced-absolute grant channel, розширений канал абсолютного надання) або деякий інший аналогічний механізм для відправки призначень чергувань HARQ в пов'язані з нею термінали доступу. Наприклад, точка 104 доступу може встановити Xags=l для задавання того, які ТТІ термінал доступу повинен використовувати. Крім того, точка 104 доступу може відправляти індикатор помилки синхронізації (наприклад, Tau-DPCH), визначеної на етапі 410, в термінал доступу. Отже, точка доступу може планувати передачі даних (по висхідній лінії зв'язку або низхідній лінії зв'язку) в переважних N чергуваннях HARQ з доступних М чергувань HARQ (етап 414). Параметри чергування HARQ (наприклад, N і конкретні чергування HARQ, що використовуються даним вузлом), описані вище, можуть коректуватися у часі. Наприклад, інформація, описана вище, може збиратися на повторюваній основі, і параметри можуть відповідно коректуватися (наприклад, з гістерезисом і/або повільною фільтрацією, якщо потрібно). Отже, чергування HARQ можуть застосовуватися способом, який враховує поточні умови по перешкодах в системі. У деяких реалізаціях чергування HARQ можуть виділятися в ієрархічному порядку. Наприклад, якщо обмежені точки доступу не розміщені в зоні обслуговування макроточки доступу, то для макроточки доступу може бути виділена вся множина чергувань HARQ (наприклад, 8). Якщо обмежені точки доступу розміщені в зоні обслуговування макроточки доступу, однак, одна частина чергувань HARQ (наприклад, 5) може бути виділена для макропокриття, а інша частина чергувань HARQ (наприклад, 3) може бути виділена для обмежених точок доступу. Чергування HARQ, виділені для обмежених точок доступу, можуть після цього бути розподілені серед обмежених точок доступу (наприклад, N=1), як описано 9 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 вище. Кількість виділених чергувань HARQ, відповідно, може бути визначена (наприклад, фіксованим способом або динамічно коректуватися) на основі різних критеріїв, як обговорюється в цьому описі (наприклад, (на основі) розміщення обмежених точок доступу, трафіку, перешкод і т.д.). Наприклад, коли кількість обмежених точок доступу в системі або об'єм трафіку в обмежених точках доступу збільшується, число чергувань HARQ, виділених для цих точок доступу, може бути збільшене. Згідно фіг. 5 і фіг. 6 більш детально описуються операції, що стосуються використання схеми для потужності передавача (наприклад, потужності передавача низхідної лінії зв'язку), що змінюється під часі для зменшення перешкод. У деяких аспектах ця схема включає в себе визначення профілю потужності передавача, наприклад, профілю 602, зображеного на фіг. 6, який визначає різні рівні потужності у часі. Такий профіль може приймати різні форми, і він може бути визначений різними способами. Наприклад, в деяких випадках профіль може містити множину значень, які визначають потужність передавача для різних точок часу. У деяких випадках профіль може бути визначений рівнянням (наприклад, синусоїдальний сигнал). У деяких аспектах профіль може бути періодичним. Як зображено на фіг. 6, для профілю можуть бути визначені максимальне значення (МАХ), мінімальне значення (MIN) і період 604. Профіль потужності передавача може використовуватися для різного регулювання потужності передавача. Наприклад, в деяких випадках профіль потужності передавача використовується для регулювання загальної потужності передавача. У деяких реалізаціях канали для службової інформації (наприклад, СРІСН і т.д.) і виділені канали можуть функціонувати при постійній потужності. Невитрачена потужність згідно з профілем потужності передавача може тоді бути розділена між іншими каналами (наприклад, HS-SCCH і HS-PDSCH). У деяких реалізаціях канали для службової інформації можуть масштабуватися. Як описано більш детально нижче, в деяких аспектах часткове повторне використання потужності передавача може виконуватися за допомогою профілю потужності передавача. Наприклад, сусідні точки доступу можуть використовувати ідентичний профіль (або аналогічний профіль), але на основі різних фаз профілю. Наприклад, перша точка доступу може передавати згідно з профілем, зображеним на фіг. 6, в той час як друга точка доступу передає з використанням ідентичного профілю, здвинутого на 180 градусів. Відповідно, коли перша точка доступу передає з максимальною потужністю, друга точка доступу може передавати з мінімальною потужністю. Як представлено на етапі 502 фіг. 5, вузол 114 мережі (наприклад, компонент 342 регулювання профілю контролера 320 перешкод) визначає (наприклад, задає) інформацію про профіль потужності передавача, яка повинна використовуватися для бездротової передачі (наприклад, на низхідній лінії зв'язку). Ця інформація може включати в себе, наприклад, такі параметри, як профіль потужності передавача, початкові мінімальне і максимальне значення і початкове значення періоду. У деяких випадках один або декілька параметрів можуть бути попередньо визначені або визначені випадковим чином. Як правило, однак, ці параметри вибираються з метою більш ефективного зменшення перешкод між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, наприклад, на одному або декількох звітах про вимірювання з одного або декількох терміналів доступу, на одному або декількох звітах з однієї або декількох точок доступу відносно CQI, представлених одним або декількома пов'язаними з ними терміналами доступу, на кількості активних терміналів доступу і на середньому трафіку низхідної лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). Як конкретний приклад, визначення параметра профілю потужності передавача може бути основане на тому, як точки доступу розміщені в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах даної зони, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які знаходяться близько один від одного, то параметри можуть бути визначені так, щоб сусідні вузли могли з меншою імовірністю одночасно передавати з високою потужністю. Як приклад, профіль потужності передавача може бути сформований так, що дана точка доступу може передавати з максимальною потужністю або з потужністю, близькою до максимальної, протягом відносно короткого періоду часу. Отже, профіль потужності передавача може забезпечувати адекватну ізоляцію, коли разом з профілем потужності передавача різними вузлами в системі використовується велика кількість значень фази (наприклад, 60 градусів, 120 градусів і т.д.). І навпаки, якщо в системі існує невелика кількість вузлів, то можуть бути визначені параметри для поліпшення характеристик передачі інформації (наприклад, пропускної здатності). Як приклад, профіль потужності передавача може бути сформований так, що дана точка доступу може передавати з 10 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 максимальною потужністю або з потужністю, близькою до максимальної, протягом більш тривалого періоду часу. Різних рівнів ізоляції між сусідніми точками доступу (наприклад, стільники) також можна досягнути за допомогою коректування величин мінімального і максимального параметрів. Наприклад, більше відношення максимум/мінімуми забезпечує кращу ізоляцію за рахунок більш тривалих періодів часу, в які термінал доступу передає на більш низькому рівні потужності. Параметр профілю потужності передавача може бути визначений на основі трафіку (наприклад, навантаження трафіку, типів трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до перешкод, ніж інші типи трафіку. У такому випадку може бути використаний параметр (наприклад, профіль потужності передавача або максимум/мінімум), який забезпечує більш високу ізоляцію (наприклад, що обговорювався вище). Крім того, для деяких типів трафіку можуть існувати більш суворі вимоги до пропускної здатності (але вони можуть бути менш чутливими до перешкод), при цьому може використовуватися профіль потужності передавача, який забезпечує можливість більшої кількості передач на більш високих рівнях потужності (наприклад, що обговорювався вище). У деяких випадках вузол 114 мережі може визначати параметри профілю потужності передавача на основі прийнятої інформації, що стосується перешкод (наприклад, на основі зворотного зв'язку з однієї або декількох точок доступу і/або терміналів доступу в системі, як обговорювалося вище у відповідності з фіг. 2). Наприклад, кількість точок доступу, що чуються даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийняті з термінала доступу. Отже, вузол 114 мережі може визначати, чи можуть передачі в даному стільнику (наприклад, пов'язаному з обмеженою точкою доступу) створювати взаємні перешкоди з сусіднім стільником, і коректувати параметри профілю потужності відповідно. Вузол 114 мережі також може визначати згадані параметри на основі інформації про перешкоди, прийнятої з однієї або декількох точок доступу (наприклад, як обговорюється згідно фіг. 2). У деяких реалізаціях параметр періоду може бути визначений на основі оптимального співвідношення між будь-якою чутливістю до затримки даних додатку (наприклад, VoIP) і CQI/DRC фільтрацією/затримкою (наприклад, затримка від часу SINR вимірюється по відношенню до часу, в який він діє в планувальникові трафіку для точки доступу). Наприклад, якщо стільники переносять великий об'єм трафіку VoIP, то період може бути встановлений відповідно до періодичності пакетів VoIP. У деяких випадках відповідний період може знаходитися в діапазоні 50-100 мс. У деяких реалізаціях параметр періоду може визначатися на основі кількості терміналів доступу, що обслуговуються. Як представлено на етапі 504, в деяких випадках вузол 114 мережі може задавати конкретні значення зсуву фази, що використовуються конкретними точками доступу. Наприклад, вузол 114 мережі може визначати величину перешкод, які можуть спостерігатися даною точкою доступу, коли вона використовує різні значення зсуву фази (наприклад, на основі звітів об CQI, що приймаються для кожного ТТІ). Зсув фази, пов'язаний з самими низькими перешкодами в цій точці доступу, може тоді бути призначений цій точці доступу. Вузол 114 мережі також може призначати значення зсуву фази сусіднім вузлам способом, який зменшує перешкоди між цими вузлами. Як конкретний приклад, вузол 114 мережі може визначити, що передача по низхідній лінії зв'язку точкою 106 доступу може створювати взаємні перешкоди з прийомом в терміналі доступу, пов'язаному з точкою 104 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку вузол 114 мережі може одержувати, як обговорюється в цьому описі. Вузол 114 мережі може тоді призначати різні (наприклад, не співпадаючі по фазі на 180 градусів) значення зсуву фази точкам 104 і 106 доступу. Як представлено на етапі 506, вузол 114 мережі після цього відправляє інформацію про профіль потужності, яку він визначив, в одну або декілька точок доступу. Тут, вузол 114 мережі може відправляти призначення для конкретного вузлав кожну точку доступу, або вузол 114 мережі може відправляти загальне призначення у всі точки доступу в множині точок доступу. Як представлено на етапах 508 і 510, точка 104 доступу (наприклад, компонент 344 регулювання профілю контролера 322 перешкод) визначає параметри профілю потужності передавача, які вона буде використовувати для передачі інформації по низхідній лінії зв'язку. Якщо вузол 114 мережі призначив всі параметри профілю потужності передавача, які повинні використовуватися точкою 104 доступу, то точка 104 доступу може просто використовувати ці параметри. У деяких випадках точка 104 доступу може вибирати параметр (наприклад, зсув фази) випадковим чином. 11 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо не всі параметри були призначені вузлом 114 мережі або вибрані випадковим чином, то точка 104 доступу може визначати, які параметри використовувати, на основі відповідних критеріїв. У типовому випадку в точці доступу можна реалізувати алгоритм стеження для динамічного визначення значення зсуву фази для використання разом з профілем потужності передавача, параметрами періоду, максимуму і мінімуму, які точка 104 доступу прийняла з вузла 114 мережі. У деяких випадках точка 104 доступу може вибирати значення зсуву фази, яке пов'язане з самими низькими перешкодами. Тут точка 104 доступу може визначати, яке значення зсуву фази використовувати, аналогічно тому, як обговорювалося вище. Наприклад, на етапі 508 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) з термінала ПО доступу, і/або точка доступу 104 може здійснювати поточний контроль лінії зв'язку для визначення перешкод на лінії зв'язку. Як приклад останнього випадку, коли точка 104 доступу знаходиться в стані очікування, вона може здійснювати поточний контроль перешкод (навантаження) ззовні стільника на низхідній лінії зв'язку. Отже, точка 104 доступу може вибирати значення зсуву фази, яке забезпечує мінімальні перешкоди ззовні стільника, на етапі 510. У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення значення зсуву фази. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, не співпадаючих по фазі) значень зсуву фази. У такому випадку операції етапу 508 можуть не виконуватися. Як представлено на етапі 512, точка доступу передає по низхідній лінії зв'язку на основі поточного профілю потужності передавача. Відповідно, потужність передавача можна змінювати у часі способом, який може зменшувати перешкоди з сусідніми вузлами. Параметри профілю потужності передавача (наприклад, параметри періоду, мінімуму і максимуму мережі 114, що визначаються вузлом), описані вище, можна коректувати у часі. Наприклад, інформація, описана вище, може збиратися на повторюваній основі, і параметри можуть відповідно коректуватися (наприклад, з гістерезисом і/або повільною фільтрацією, якщо потрібно). Отже, потужність передавача терміналів доступу в системі можна регулювати способом, який враховує поточні умови по перешкодах в системі. Наприклад, якщо перешкоди збільшуються в даному вузлі (наприклад, як визначено за допомогою звітів CQI), максимальний параметр потужності може бути зменшений. У спрощеному випадку максимум і (maximum_i) встановлюється рівним мінімуму і (minimum_i) для кожної точки доступу і (access pointi). Вузол 114 мережі може тоді спробувати встановити ці значення для забезпечення ідентичного (або практично ідентичного) середнього CQI в кожному стільнику, що може бути досягнуто з використанням вимірювання Ес_і, j/Io кожного термінала доступу j (access terminal_j) з кожної точки доступу і (access point_j). Згідно фіг. 7 і фіг. 8 більш детально описуються операції, що стосуються використання схеми для ослаблення прийому (наприклад, ослаблення на висхідній лінії зв'язку), що змінюється під часі для зменшення перешкод. У деяких аспектах ця схема включає в себе визначення профілю ослаблення прийому, наприклад, профілю 802, зображеного на фіг. 8, який визначає різні рівні ослаблення у часі. Такий профіль може приймати різні форми, і він може бути визначений різними способами. Наприклад, в деяких випадках профіль може містити множину значень, які визначають ослаблення прийому для різних точок часу. У деяких випадках профіль може бути визначений рівнянням (наприклад, синусоїдальний сигнал). Як зображено на фіг. 8, для профілю можуть бути визначені максимальне значення (МАХ), мінімальне значення (MIN) і період 804. Як описано більш детально нижче, в деяких аспектах часткове повторне використання ослаблення прийому може виконуватися за допомогою профілю ослаблення прийому. Наприклад, сусідні точки доступу можуть використовувати ідентичний профіль (або аналогічний профіль), але на основі різних фаз профілю. Наприклад, перша точка доступу може приймати згідно з профілем, зображеним на фіг. 8, в той час як друга точка доступу приймає з використанням ідентичного профілю, здвинутого на 180 градусів. Відповідно, коли перша точка доступу приймає з максимальним ослабленням, друга точка доступу може приймати з мінімальним ослабленням. Як представлено на етапі 702 фіг. 7, вузол 114 мережі (наприклад, компонент 342 профіль контролера 320 перешкод) визначає інформацію про профіль ослаблення прийому, яка повинна використовуватися для бездротового прийому (наприклад, по висхідній лінії зв'язку). Ця інформація може включати в себе, наприклад, такі параметри, як профіль ослаблення прийому, початкові мінімальне і максимальне значення і початкове значення періоду. 12 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких випадках один або декілька параметрів можуть бути попередньо визначені або визначені випадковим чином. Як правило, однак, ці параметри вибираються з метою більш ефективного зменшення перешкод між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, наприклад, на одному або декількох звітах про вимірювання з одного або декількох терміналів доступу, на одному або декількох звітах з однієї або декількох точок доступу відносно CQI, представлених одним або декількома пов'язаними з ними терміналами доступу, на кількості активних терміналів доступу і на середньому трафіку висхідної лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). Як конкретний приклад, визначення параметра профілю ослаблення прийому може бути основане на тому, як точки доступу розміщені в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах даної зони, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які знаходяться близько один від одного, то параметри можуть бути визначені так, щоб сусідні вузли могли з меншою імовірністю одночасно приймати на високому рівні ослаблення. Як приклад, профіль ослаблення прийому може бути сформований так, що дана точка доступу може приймати з максимальним ослабленням або з ослабленням, близьким до максимального, протягом відносно короткого періоду часу. Отже, профіль ослаблення прийому може забезпечувати адекватну ізоляцію, коли разом з профілем ослаблення прийому різними вузлами в системі використовується велика кількість значень фази (наприклад, 60 градусів, 120 градусів і т.д.). І навпаки, якщо в системі існує невелика кількість вузлів, то можуть бути визначені параметри для поліпшення характеристик передачі інформації (наприклад, пропускної здатності). Як приклад, профіль ослаблення прийому може бути сформований так, що дана точка доступу може приймати при максимальному рівні ослаблення або при рівні ослаблення, близькому до максимального, протягом більш тривалого періоду часу. Різних рівнів ізоляції між сусідніми точками доступу (наприклад, стільники) також можна досягнути за допомогою коректування величин мінімального і максимального параметрів. Наприклад, більше відношення максимум/мінімум забезпечує кращу ізоляцію за рахунок більш тривалих періодів часу, в які термінал доступу приймає при більш низькому рівні ослаблення. Параметр профілю ослаблення прийому може бути визначений на основі трафіку (наприклад, навантаження трафіку, типів трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до перешкод, ніж інші типи трафіку. У такому випадку може бути використаний параметр (наприклад, профіль ослаблення прийому або максимум/мінімум), який забезпечує більш високу ізоляцію (наприклад, що обговорювався вище). Крім того, для деяких типів трафіку можуть існувати більш суворі вимоги до пропускної здатності (але вони можуть бути менш чутливими до перешкод), при цьому може використовуватися профіль ослаблення прийому, який забезпечує можливість більшої кількості передач при більш високих рівнях ослаблення (наприклад, що обговорювався вище). У деяких випадках вузол 114 мережі може визначати параметри профілю ослаблення прийому на основі прийнятої інформації, що стосується перешкод (наприклад, на основі зворотного зв'язку з однієї або декількох точок доступу і/або терміналів доступу в системі, як обговорювалося вище у відповідності з фіг. 2). Наприклад, кількість точок доступу, чутних даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийняті з термінала доступу. Отже, вузол 114 мережі може визначати, чи можуть передачі в даному стільнику (наприклад, пов'язаному з обмеженою точкою доступу) створювати перешкоди сусідньому стільнику, і коректувати параметри профілю ослаблення відповідно. Вузол 114 мережі також може визначати згадані параметри на основі інформації про перешкоди, прийнятій з однієї або декількох точок доступу (наприклад, як обговорюється згідно фіг. 2). У деяких реалізаціях параметр періоду може бути визначений на основі оптимального співвідношення між будь-якою чутливістю до затримки даних додатку (наприклад, VoIP) і фільтрацією/затримкою каналу керування низхідної лінії зв'язку (наприклад, CQI/DRC, канал АСК і т.д.), як обговорювалося вище. Як представлено на етапі 704, в деяких випадках вузол 114 мережі може задавати конкретні значення зсуву фази і/або інші параметри, описані вище, що використовуються конкретними точками доступу. Наприклад, вузол 114 мережі може визначати величину перешкод, які можуть спостерігатися даною точкою доступу, коли вона використовує різні значення зсуву фази. Зсув фази, пов'язаний з самими низькими перешкодами в цій точці доступу, може тоді бути призначений цій точці доступу. 13 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 Вузол 114 мережі також може призначати значення зсуву фази сусіднім вузлам способом, який зменшує перешкоди між цими вузлами. Як конкретний приклад, вузол 114 мережі може визначати те, що передача по висхідній лінії зв'язку терміналом 112 доступу може створювати взаємні перешкоди з прийомом в точці 104 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на висхідній лінії зв'язку, яку вузол 114 мережі може одержувати, як обговорюється в цьому описі. Вузол 114 мережі може тоді призначати різні (наприклад, не співпадаючі по фазі на 180 градусів) значення зсуву фази точкам 104 і 106 доступу. Як представлено на етапі 706, вузол 114 мережі після цього відправляє інформацію про профіль ослаблення, яку він визначив, в одну або декілька точок доступу. Тут, вузол 114 мережі може відправляти призначення для конкретного вузла в кожну точку доступу, або вузол 114 мережі може відправляти загальне призначення у всі точки доступу в множині точок доступу. Як представлено на етапах 708 і 710, точка 104 доступу (наприклад, компонент 344 профіль контролера 322 перешкод) визначає параметри профілю ослаблення прийому, які вона буде використовувати для передачі інформації по висхідній лінії зв'язку. Якщо вузол 114 мережі призначив всі параметри профілю ослаблення прийому, які повинні використовуватися точкою 104 доступу, то точка 104 доступу може просто використовувати ці параметри. У деяких випадках точка 104 доступу може вибирати параметр (наприклад, зсув фази) випадковим чином. Якщо не всі параметри були призначені вузлом 114 мережі або вибрані випадковим чином, то точка 104 доступу може визначати, які параметри використовувати, на основі відповідних критеріїв. У типовому випадку в точці доступу можна реалізувати алгоритм стеження для динамічного визначення значення зсуву фази для використання разом з профілем ослаблення прийому, параметрами періоду, максимуму і мінімуму, які точка 104 доступу прийняла з вузла 114 мережі. У деяких випадках точка 104 доступу може вибирати значення зсуву фази, яке пов'язане з самими низькими перешкодами. Тут точка 104 доступу може визначати, яке значення зсуву фази використовувати, аналогічно тому, як обговорювалося вище. Наприклад, на етапі 708 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання) з термінала 110 доступу, і/або точка доступу 104 може здійснювати поточний контроль лінії зв'язку для визначення перешкод на лінії зв'язку. Як приклад останнього випадку, коли точка 104 доступу знаходиться в стані очікування, вона може здійснювати поточний контроль перешкод (навантаження) ззовні стільника на висхідній лінії зв'язку. Отже, точка 104 доступу може вибирати значення зсуву фази, яке забезпечує мінімальні перешкоди ззовні стільника, на етапі 710. У деяких випадках, точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення значення зсуву фази. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, не співпадаючих по фазі) значень зсуву фази. У такому випадку операції етапу 708 можуть не виконуватися. Як представлено на етапі 712, точка доступу приймає по висхідній лінії зв'язку на основі поточного профілю ослаблення прийому (наприклад, із застосуванням профілю ослаблення до прийнятих сигналів). Відповідно, ослаблення прийому можна змінювати у часі способом, який може зменшувати перешкоди з сусідніми вузлами. Параметри профілю ослаблення прийому (наприклад, параметри періоду, мінімуму і максимуму, мережі, що визначаються вузлом 114 ), описані вище, можна коректувати у часі. Наприклад, інформація, описана вище, може збиратися на повторюваній основі, і параметри можуть відповідно коректуватися (наприклад, з гістерезисом і/або повільною фільтрацією, якщо потрібно). Отже, ослаблення прийому терміналів доступу в системі можна регулювати способом, який враховує поточні умови по перешкодах в системі. Наприклад, ослаблення (наприклад, максимальне ослаблення) може збільшуватися, коли рівень потужності сигналу, що приймається в одній або декількох точках доступу збільшується. У спрощеному випадку максимум і (maximum_i) встановлюється рівним мінімуму і (minimum_i) для кожної точки доступу і (access point і) і регулюється аналогічно тому, як обговорювалося вище. Згідно фіг. 9 і фіг. 10 більш детально описуються операції, що стосуються використання схеми часткового повторного використання із застосуванням вибіркової передачі (наприклад, виколювання) по висхідній лінії зв'язку або низхідній лінії зв'язку. Як згадувалося вище, система може передавати протягом одного або декількох визначених таймслотів, які в різних реалізаціях можуть називатися кадром, підкадром, часовим інтервалом, інтервалом часу передачі ("ТТІ"), чергуванням HARQ і так далі. 14 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах схема часткового повторного використання може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу), щоб вони стримувалися від передачі в період частини одного або декількох таймслотів передавача. Наприклад, перша точка доступу може передавати протягом першої частини (наприклад, частини або всього підкадру) таймслота, в той час як друга точка доступу передає протягом другої частини (наприклад, іншої частини підкадру або всього іншого підкадру) таймслота. У результаті можуть бути зменшені перешкоди, які в іншому випадку можуть відбуватися між вузлами. У деяких аспектах визначення того, чи буде вузол стримуватися від передачі протягом даної частини таймслота, може включати в себе визначення величини існуючих перешкод на різних частинах таймслота. Наприклад, вузол може стримуватися від передачі на тих частинах таймслота, які пов'язані з більш високими перешкодами. Згідно фіг. 9, як представлено на етапі 902, вузол 114 мережі (наприклад, компонент 346 регулювання таймслота контролера 320 перешкод) або деякий інший відповідний об'єкт може визначати те, як даний таймслот передавача або множина таймслотів передавача повинен (повинні) бути розділений (розділені) на частини так, щоб різні вузли могли вибірково стримуватися від передачі протягом однієї або декількох цих частин таймслота. Це може включати в себе, наприклад, визначення параметрів, наприклад, структури кожної частини таймслота, кількість частин таймслота, розміру кожної частини таймслота і місцеположення кожної частини таймслота. Тут, повинно бути зрозуміло, що дана частина таймслота може бути визначена з включенням в себе підчастин, які не є суміжними у часі або які можуть бути визначені як один безперервний період часу. У деяких випадках ці параметри таймслота можуть бути попередньо визначені для системи. У деяких аспектах для зменшення перешкод в системі визначаються параметри частин таймслота. З цією метою частини таймслота можуть визначатися на основі того, як вузли розміщені в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах даної зони, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, розміщених в даній зоні, то може бути визначена більша кількість частин таймслота (наприклад, і, можливо, менших частин), і/або між частинами таймслота може бути забезпечене більше розділення. Отже, сусідні вузли можуть з меншою імовірністю використовувати ідентичну частину таймслота (або (створювати) перешкоди з сусідньою частиною таймслота), і будь-які вузли, які можуть створити перешкоди, можуть, отже, бути сконфігуровані так, щоб не передавати протягом більшої частини таймслота або множини таймслотів. І навпаки, якщо в системі існує менша кількість вузлів, то можуть бути визначені менше частин таймслота (наприклад, і, можливо, більше частин з меншим розділенням) для поліпшення характеристик передачі інформації (наприклад, пропускної здатності). Частини таймслота також можуть бути визначені на основі трафіку (наприклад, величини трафіку, типів трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до перешкод, ніж інші типи трафіку. У такому випадку може бути визначено більше частин таймслота, і/або між частинами таймслота може бути забезпечене більше розділення. Крім того, для деяких типів трафіку можуть існувати більш суворі вимоги до пропускної здатності (але вони можуть бути менш чутливими до перешкод), при цьому можуть бути визначені великі частини таймслота. Частини таймслота також можуть бути визначені на основі перешкод в системі. Наприклад, якщо в системі значення перешкод знаходяться на високому рівні, то може бути визначено більше частин таймслота, і/або між частинами таймслота може бути забезпечене більше розділення. Операції етапу 902 можуть, отже, бути основані на зворотному зв'язку, що стосується перешкод з однієї або декількох точок доступу і/або терміналів доступу в системі (наприклад, як обговорювалося вище). Наприклад, для визначення величини, до якої вузли в системі можуть створити перешкоди, можуть бути використані звіти про вимірювання термінала доступу і/або звіти з вузлів доступу. Як представлено на етапі 904, в деяких випадках вузол 114 мережі може задавати конкретні частини таймслота, що використовуються конкретними вузлами. У деяких разах частини таймслота можуть призначатися випадковим чином. Як правило, однак, частини таймслота можуть вибиратися з метою зменшення перешкод між вузлами в системі. У деяких аспектах визначення того, яку частину таймслота даний вузол повинен використовувати, може бути аналогічним операціям етапу 902, описаним вище. Наприклад, вузол 114 мережі може визначати величину перешкод, які пов'язані з частинами таймслота. 15 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для низхідної лінії зв'язку спочатку точка доступу може бути сконфігурована з використанням першої частини таймслота. Після цього можуть бути визначені перешкоди, пов'язані з використанням цієї частини таймслота (наприклад, на основі звітів CQI, зібраних за (деякий) період часу). Після цього точка доступу може бути сконфігурована для використання другої частини таймслота. Після цього можуть бути визначені перешкоди, пов'язані з використанням другої частини таймслота (наприклад, на основі звітів CQI, зібраних за (деякий) період часу). Після цього мережний контролер може надати згаданій точці доступу частину таймслота, пов'язану з самими низькими перешкодами. Для висхідної лінії зв'язку точка доступу може бути сконфігурована з використанням спочатку першої частини таймслота. Перешкоди, пов'язані з використанням цієї частини таймслота, можуть, наприклад, визначатися неявно на основі значень потужності передавача (наприклад, що автоматично встановлюються командами регулювання потужності з пов'язаної точки доступу), що використовувалися при передачі по висхідній лінії зв'язку протягом періоду часу. Після цього термінал доступу може бути сконфігурований для використання другої частини таймслота. Після цього можуть бути визначені перешкоди, пов'язані з використанням другої частини таймслота (наприклад, як обговорювалося вище). Після цього вузол 114 мережі може призначати частину таймслота, пов'язану з самими низькими перешкодами (наприклад, як указано згідно з самою низькою потужністю передавача висхідної лінії зв'язку), цьому терміналу доступу і пов'язаній з ним точці доступу. Вузол 114 мережі також може призначати частини таймслота сусіднім вузлам способом, який зменшує перешкоди між цими вузлами. Як конкретний приклад, вузол 114 мережі може визначити те, що передача по низхідній лінії зв'язку точкою 106 доступу може створювати взаємні перешкоди з прийомом в терміналі доступу, пов'язаному з точкою 104 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку вузол 114 мережі може одержувати, як обговорюється в цьому описі. Для зменшення таких можливих перешкод вузол 114 мережі може призначати різні частини таймслота в точки 104 і 106 доступу. Як представлено на етапі 906, вузол 114 мережі може визначати помилку синхронізації однієї або декількох точок доступу для синхронізації таймування таймслота точок доступу. Такої синхронізації можна досягнути, наприклад, з використанням коректування, наприклад, TauDPCH (де DPCH стосується виділеного фізичного каналу) або деякої іншої відповідної схеми синхронізації. Як представлено на етапі 908, вузол 114 мережі після цього відправляє параметри частини таймслота, які він визначив, в одну або декілька точок доступу. Наприклад, вузол 114 мережі може відправляти призначення для конкретного вузла в кожну точку доступу, або вузол 114 мережі може відправляти загальне призначення у всі точки доступу в множині точок доступу. Вузол 114 мережі також може відправляти один або декілька індикаторів помилки синхронізації в точки доступу для використання в операціях по синхронізації. Згідно фіг. 10 в цій блок-схемі описані операції, які можуть виконуватися точкою доступу для операцій на низхідній лінії зв'язку або терміналом доступу для операцій на висхідній лінії зв'язку. Спочатку розглянутий випадок низхідної лінії зв'язку. Як представлено на етапі 1002, точка 104 доступу (наприклад, компонент 348 регулювання таймслота контролера 322 перешкод) визначає частину таймслота, яку вона буде використовувати для передачі інформації по низхідній лінії зв'язку. Якщо вузол 114 мережі призначив частину таймслота, яка повинна використовуватися точкою 104 доступу, то точка 104 доступу може просто використовувати ці частини таймслота. У деяких випадках точка 104 доступу може вибирати випадковим чином, яку частину таймслота використовувати. Якщо частина таймслота не була призначена вузлом 114 мережі або вибрана випадковим чином, то точка 104 доступу може визначати, яку частину таймслота використовувати, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати частину таймслота, пов'язану з самими низькими перешкодами. Тут точка доступу 104 може визначати, яку частину таймслота використовувати, аналогічно тому, як обговорювалося вище на етапі 904 (наприклад, з використанням різних частин протягом різних періодів часу і з поточним контролем CQI або деякого іншого параметра протягом кожного періоду часу). У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення того, яку частину таймслота використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, взаємовиключних) частин таймслота. Як представлено на етапі 1004, точка 104 доступу може визначати помилку синхронізації для використання для передачі інформації по низхідній лінії зв'язку. Наприклад, точка 104 16 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу може безперервно здійснювати поточний контроль лінії зв'язку протягом періоду часу для визначення того, приблизно коли сусідній вузол починає і закінчує свої передачі. Отже, точка 104 доступу може визначати (наприклад, оцінювати) таймування частини таймслота сусіднього вузла. Точка доступу може після цього синхронізувати таймування частини таймслота своєї низхідної лінії зв'язку з цим часом. Це може бути включене в деякі аспекти з визначенням параметра Tau-DPCH. Як представлено на етапі 1006, точка 104 доступу може відправляти повідомлення (наприклад, з включенням інформації про помилку синхронізації) в пов'язаний з нею термінал доступу для повідомлення терміналу доступу, які частини таймслота повинні використовуватися для низхідної лінії зв'язку. Отже, точка 104 доступу може планувати передачі по низхідній лінії зв'язку на переважних доступних частинах таймслота (етап 1008). Звернемося тепер до сценарію висхідної лінії зв'язку, як представлено на етапі 1002, термінал 104 доступу (наприклад, контролер 324 перешкод) визначає частини таймслота, які він буде використовувати для передачі інформації по висхідній лінії зв'язку. Якщо вузол 114 мережі призначив частини таймслота, які повинні використовуватися терміналом 110 доступу, то термінал 110 доступу може просто використовувати ці частини таймслота. У деяких випадках термінал 110 доступу може вибирати випадковим чином, яку частину таймслота використовувати. Якщо частини таймслота не були призначені вузлом 114 мережі або вибрані випадковим чином, то термінал 110 доступу може визначати, яку частину таймслота використовувати, на основі відповідних критеріїв. У деяких аспектах термінал 110 доступу може вибирати частину таймслота, пов'язану з самими низькими перешкодами (наприклад, самої низькою потужністю передавача). Тут термінал 110 доступу може визначати, яку частину таймслота використовувати, аналогічно тому, як обговорювалося вище на етапі 904, або це може відбуватися автоматично внаслідок операцій по регулюванню потужності точки 104 доступу. У деяких випадках точка 104 доступу може здійснювати поточний контроль перешкод на висхідній лінії зв'язку протягом тестування частини таймслота (наприклад, тестування для визначення того, на якій частині таймслота самі низькі перешкоди). У таких випадках точка 104 доступу може видавати команду терміналу 110 доступу використовувати визначені частини таймслота протягом даної фази тестування перешкод. Як альтернатива, термінал 110 доступу може повідомляти точці 104 доступу, які частини таймслота використовуються для даної фази тестування. У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення того, яку частину таймслота висхідної лінії зв'язку використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, взаємовиключних) частин таймслота. У такому випадку точка 104 доступу може пересилати цю інформацію в термінал 110 доступу. Як представлено на етапі 1004, термінал 110 доступу може визначати помилку синхронізації для використання для передачі інформації по низхідній лінії зв'язку або по висхідній лінії зв'язку. Наприклад, термінал 110 доступу може безперервно здійснювати поточний контроль лінії зв'язку протягом періоду часу для визначення того, приблизно коли сусідній вузол починає і закінчує свої передачі. Отже, термінал 110 доступу може визначати (наприклад, оцінювати) таймування частини таймслота сусіднього вузла. Як альтернатива, термінал 110 доступу може приймати інформацію про помилку синхронізації з точки 104 доступу (наприклад, параметр TauDPCH). У будь-якому випадку термінал 110 доступу може після цього синхронізувати частину таймування таймслота своєї висхідної лінії зв'язку з цим часом. Як представлено на етапі 1006, термінал 110 доступу може відправляти повідомлення в точку 104 доступу для повідомлення точці 104 доступу про те, які частини таймслота повинні використовуватися для висхідної лінії зв'язку. Отже, термінал 110 доступу може планувати передачі даних по висхідній лінії зв'язку на переважних доступних частинах таймслота (етап 1008). Вищезазначені операції можуть виконуватися (на повторюваній основі ) з метою безперервного забезпечення переважними частинами таймслота для вузлів в системі. У деяких випадках може бути прийняте рішення не передавати протягом визначених інтервалів часу проходження біта пілот-сигналу для забезпечення більш точної оцінки SNR (наприклад, для EVDO). У деяких випадках може бути прийняте рішення не передавати протягом визначених каналів для службової інформації для забезпечення кращої ізольованості (наприклад, для HSPA). Крім того, в терміналах доступу може бути забезпечений облік більш низьких вимірювань сигналу, які вони можуть спостерігати, з точок доступу з використанням вищезазначеної схеми. 17 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно фіг. 11 і фіг. 12 більш детально описуються операції, що стосуються використання схеми часткового повторного використання із застосуванням спектральних масок на висхідній лінії зв'язку або низхідній лінії зв'язку. У деяких аспектах така схема може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу) з метою використання різних спектральних масок при передачі. Тут замість використання усього доступного спектра частот при постійній потужності кожний вузол може використовувати спектральну маску для створення нерівномірної спектральної щільності потужності. Наприклад, перша точка доступу може передавати з використанням спектральної маски, пов'язаної з першою множиною спектральних складових (наприклад, першою підмножиною виділеного спектра частот), в той час як друга точка доступу передає з використанням іншої спектральної маски, пов'язаної з другою множиною спектральних складових (наприклад, другою підмножиною виділеного спектра частот). У результаті можуть бути зменшені перешкоди, які в іншому випадку можуть відбуватися між вузлами. У деяких аспектах визначення того, чи буде вузол використовувати дану спектральну маску, може включати в себе визначення величини перешкод, що спостерігаються при використанні різних спектральних масок. Наприклад, вузол може ухвалювати рішення про використання спектральної маски, яка пов'язана з більш низькими перешкодами. Тут, повинно бути зрозуміло, що дана спектральна маска може бути визначена з включенням в себе спектральних складових, які не є суміжними по частоті, або може бути визначена як один безперервний діапазон частот. Крім того, спектральна маска може містити позитивну маску (наприклад, що визначає частотні складові, які повинні використовуватися) або негативну маску (наприклад, що визначає частотні складові, які не повинні використовуватися). Згідно фіг. 11, як представлено на етапі 1102, вузол 114 мережі (наприклад, компонент 350 регулювання спектральної маски контролера 320 перешкод) може приймати інформацію, яка вказує на перешкоди, пов'язані з різними спектральними складовими спектра частот, виділеного для передачі по низхідній лінії зв'язку або по висхідній лінії зв'язку. Операції етапу 1102 можуть, отже, бути основані на зворотному зв'язку, що стосується перешкод з однієї або декількох точок доступу і/або терміналів доступу в системі (наприклад, як обговорювалося вище). Наприклад, для визначення величини, до якої вузли в системі можуть створити перешкоди при використанні даної спектральної маски, можуть бути використані звіти про вимірювання термінала доступу і/або звіти з вузлів доступу. Як представлено на етапі 1104, в деяких випадках вузол 114 мережі може задавати конкретні спектральні маски, що використовуються конкретними вузлами. У деяких випадках спектральні маски можуть призначатися випадковим чином. Як правило, однак, спектральні маски можуть вибиратися з метою більш ефективного зменшення перешкод між вузлами в системі. Наприклад, для низхідної лінії зв'язку точка доступу може спочатку бути сконфігурована для використання першої спектральної маски (наприклад, фільтра, визначеного з певними спектральними характеристиками) при передачі. Ця спектральна маска може бути обмежена, наприклад, до практично першої половини виділеного спектра (наприклад, спектральна маска має практично повну спектральну щільність потужності для половини спектра і значно зменшену спектральну щільність потужності для іншої половини спектра). Після цього можуть бути визначені перешкоди, пов'язані з використанням цієї спектральної маски (наприклад, на основі звітів CQI, зібраних за (деякий) період часу). Після цього можна сконфігурувати точку доступу для використання другої спектральної маски (наприклад, тієї, яка обмежена практично до другої половини виділеного спектра). Після цього можуть бути визначені перешкоди, пов'язані з використанням другої спектральної маски (наприклад, на основі звітів CQI, зібраних за (деякий) період часу). Після цього вузол 114 мережі може надати згаданій точці доступу спектральну маску, пов'язану з самими низькими перешкодами. Для висхідної лінії зв'язку термінал доступу може спочатку бути сконфігурований для використання першої спектральної маски при передачі. Після цього можуть бути визначені перешкоди, пов'язані з використанням цієї спектральної маски (наприклад, на основі перешкод на висхідній лінії зв'язку, виміряних пов'язаним з нею терміналом доступу). Після цього термінал доступу може бути сконфігурований для використання другої спектральної маски, і визначаються перешкоди, пов'язані з використанням другої спектральної маски. Після цього вузол 114 мережі може призначати згаданому терміналу доступу спектральну маску, пов'язану з самими низькими перешкодами. Вузол 114 мережі також може призначати спектральні маски сусіднім вузлам способом, який зменшує перешкоди між цими вузлами. Як конкретний приклад, вузол 114 мережі може визначити те, що передача по низхідній лінії зв'язку точкою 106 доступу може створювати 18 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 взаємні перешкоди з прийомом в терміналі доступу, пов'язаному з точкою 104 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку вузол 114 мережі може одержувати, як обговорюється в цьому описі. Для зменшення таких можливих перешкод вузол 114 мережі може призначати різні спектральні маски в точки 104 і 106 доступу. Як представлено на етапі 1106, вузол 114 мережі після цього відправляє спектральні маски, які він ідентифікував, у відповідну(і) точку(и) доступу. Тут, вузол 114 мережі може відправляти повідомлення для конкретного вузла в кожну точку доступу, або вузол 114 мережі може відправляти загальне повідомлення у всі точки доступу в множині точок доступу. Згідно фіг. 12 в цій блок-схемі описані операції, які можуть виконуватися точкою доступу і пов'язаним з нею терміналом доступу для операцій на низхідній лінії зв'язку і висхідній лінії зв'язку. Як представлено на етапі 1202, точка 104 доступу (наприклад, компонент 352 регулювання спектральної маски контролера 322 перешкод) визначає спектральну маску, яка буде використовуватися для висхідної лінії зв'язку або низхідної лінії зв'язку. Якщо вузол 114 мережі призначив спектральну маску, яка повинна використовуватися, то точка 104 доступу може просто використовувати призначену спектральну маску. У деяких випадках точка 104 доступу може вибирати випадковим чином, яку спектральну маску використовувати. Якщо спектральна маска не була призначена вузлом 114 мережі або вибрана випадковим чином, то точка 104 доступу може визначати, яку спектральну маску використовувати, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати спектральну маску, пов'язану з самими низькими перешкодами. Наприклад, точка доступу 104 може визначати, яку спектральну маску використовувати, аналогічно тому, як обговорювалося вище на етапах 1102 і 1104 (наприклад, з використанням різних спектральних масок протягом різних періодів часу і з поточним контролем CQI або деякого іншого параметра, що стосується перешкод протягом кожного періоду часу). У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення того, яку спектральну маску використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, взаємовиключних) спектральних масок. Як представлено на етапі 1204, точка 104 доступу відправляє повідомлення в термінал 110 доступу для повідомлення терміналу 110 доступу про те, яка спектральна маска повинна використовуватися для висхідної лінії зв'язку (або, по вибору, для низхідної лінії зв'язку). Отже, точка 104 доступу може передавати по низхідній лінії зв'язку з використанням переважного доступного спектра, і/або термінал 110 доступу може передавати по висхідній лінії зв'язку з використанням переважного доступного спектра (етап 1206). Тут еквалайзер в приймальному вузлі (наприклад, в терміналі доступу для низхідної лінії зв'язку) може зменшувати вплив спектральної маски (особливо, якщо немає навантаження з сусідньої стільники). Крім того, в (деяких) випадках еквалайзер може бути адаптивним і враховувати конкретну спектральну маску, що застосовується в передавальному вузлі (наприклад, в точці доступу для низхідної лінії зв'язку). Вищезазначені операції можуть виконуватися (на повторюваній основі ) з метою безперервного забезпечення переважними спектральними масками для вузлів в системі. Згідно фіг. 13 і фіг. 14 описані операції, що стосуються використання схеми часткового повторного використання, що застосовує коди розширення спектра (наприклад, коди Уолша або коди OVSF). У деяких аспектах така схема може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу) з метою використання різних кодів розширення спектра при передачі. Тут, замість використання всіх кодів у виділеній множині кодів розширення спектра кожний вузол може використовувати підмножину кодів розширення спектра. Наприклад, перша точка доступу може передавати з використанням першої множини кодів розширення спектра, в той час як друга точка доступу передає з використанням другої множини кодів розширення спектра. У результаті можуть бути зменшені перешкоди, які в іншому випадку можуть відбуватися між вузлами. У деяких аспектах визначення того, чи буде вузол використовувати даний код розширення спектра, може включати в себе визначення величини перешкод, що спостерігаються при використанні різних кодів розширення спектра. Наприклад, вузол може ухвалювати рішення про використання коду розширення спектра, який пов'язаний з більш низькими перешкодами. Згідно фіг. 13, як представлено на етапі 1302, вузол 114 мережі (наприклад, компонент 354 регулювання коду розширення спектра контролера 320 перешкод) може приймати інформацію, яка вказує на перешкоди, пов'язані з різними підмножинами кодів розширення спектра множини кодів розширення спектра, виділеного для передачі по низхідній лінії зв'язку. 19 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 Операції етапу 1302 можуть, отже, бути основані на зворотному зв'язку, що стосується перешкод з однієї або декількох точок доступу і/або терміналів доступу в системі (наприклад, як обговорювалося вище). Наприклад, для визначення величини, до якої вузли в системі можуть створювати перешкоди при використанні даного коду розширення спектра, можуть бути використані звіти про вимірювання термінала доступу і/або звіти з вузлів доступу. Як представлено на етапі 1304, в деяких випадках вузол 114 мережі може задавати конкретні коди розширення спектра, що використовуються конкретними вузлами. У деяких випадках коди розширення спектра можуть призначатися випадковим чином. Як правило, однак, коди розширення спектра можуть вибиратися з метою більш ефективного зменшення перешкод між вузлами в системі. Наприклад, точка доступу може спочатку бути сконфігурована для використання першої множини кодів розширення спектра при передачі по низхідній лінії зв'язку. Після цього можуть бути визначені перешкоди, пов'язані з використанням цієї множини кодів розширення спектра (наприклад, на основі звітів CQI, зібраних за (деякий) період часу). Після цього точка доступу може бути сконфігурована для використання другої множини кодів розширення спектра, і визначаються перешкоди, пов'язані з використанням другої множини кодів розширення спектра. Після цього вузол 114 мережі може надати згаданій точці доступу код розширення спектра, пов'язаний з самими низькими перешкодами. Вузол 114 мережі також може призначати коди розширення спектра сусіднім вузлам способом, який зменшує перешкоди між цими вузлами. Як конкретний приклад, вузол 114 мережі може визначати те, що передача по низхідній лінії зв'язку точкою 104 доступу може створювати перешкоди з прийомом в терміналі доступу, пов'язаному з точкою 106 доступу. Це може бути визначене, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку вузол 114 мережі може одержувати, як обговорюється в цьому описі. Для зменшення таких можливих перешкод вузол 114 мережі може призначати різні коди розширення спектра в точки 104 і 106 доступу. Як представлено на етапі 1306, вузол 114 мережі після цього відправляє коди розширення спектра, які він ідентифікував, у відповідну(і) точку(и) доступу. Тут, вузол 114 мережі може відправляти повідомлення для конкретного вузла в кожну точку доступу, або вузол 114 мережі може відправляти загальне повідомлення у всі точки доступу в множині точок доступу. Як представлено на етапі 1308, вузол 114 мережі також може відправляти одну або декілька інших множин кодів розширення спектра в точку(и) доступу. Як буде обговорюватися більш детально нижче, ці множини можуть ідентифікувати коди розширення спектра, які не використовуються даною точкою доступу, і/або коди розширення спектра, які використовуються деякою іншою точкою доступу. Згідно фіг. 14, як представлено на етапі 1402, точка 104 доступу (наприклад, компонент 356 регулювання коду розширення спектра контролера 322 перешкод) визначає множину кодів розширення спектра, які будуть використовуватися для низхідної лінії зв'язку. Якщо вузол 114 мережі призначив згадану множину, яка повинно використовуватися, то точка 104 доступу може просто використовувати призначену множину. У деяких випадках точка 104 доступу може вибирати випадковим чином, яку множину кодів розширення спектра використовувати. Якщо множина кодів розширення спектра не була призначена вузлом 114 мережі або вибрана випадковим чином, то точка 104 доступу може визначати, яку множину використовувати, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати множину кодів розширення спектра, пов'язану з самими низькими перешкодами. Наприклад, точка доступу 104 може визначати, який набір використовувати, аналогічно тому, як обговорювалося вище на етапах 1302 і 1304 (наприклад, з використанням різних кодів розширення спектра протягом різних періодів часу і з поточним контролем CQI або деякого іншого параметра, що стосується перешкод протягом кожного періоду часу). У деяких випадках точка 104 доступу може взаємодіяти з однією або декількома іншими точками доступу для визначення того, який набір кодів розширення спектра використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть погоджувати використання різних (наприклад, взаємовиключних) (наборів) кодів розширення спектра. Як представлено на етапі 1404, точка 104 доступу може по вибору синхронізувати своє таймування (з) таймуванням однієї або декількох інших точок доступу. Наприклад, з досягненням вирівнювання елементарних відправлень з сусідніми стільниками (наприклад, пов'язаними з іншими обмеженими точками доступу) між точками доступу можуть бути встановлені ортогональні канали з використанням різних кодів розширення спектра в кожній точці доступу. Такої синхронізації можна досягнути, наприклад, з використанням способів, 20 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 описаних вище (наприклад, точки доступу можуть включати в себе функціональні можливості GPS). Як представлено на етапі 1406, точка 104 доступу можепо вибору визначати коди розширення спектра, які використовуються однією або декількома іншими точками доступу. Причому таку інформацію одержують, наприклад, з вузла 114 мережі або безпосередньо з інших вузлів доступу (наприклад, через транзитне з'єднання). Як представлено на етапі 1408, точка 104 доступу відправляє повідомлення в термінал 110 доступу для повідомлення терміналу 110 доступу про те, який код розширення спектра повинен використовуватися для низхідної лінії зв'язку. Крім того, точка 104 доступу може відправляти інформацію в термінал 110 доступу, яка ідентифікує коди розширення спектра, які не використовуються точкою 104 доступу, і/або яка ідентифікує коди розширення спектра, які використовуються деякою іншою точкою доступу (наприклад, сусідньою точкою доступу). Як представлено на етапі 1410, точка 104 доступу передає по низхідній лінії зв'язку з використанням вибраної множини кодів розширення спектра. Крім того, як представлено на етапі 1412, термінал 110 доступу використовує інформацію про коди розширення спектра, відправлену точкою 104 доступу, для декодування інформації, яку він приймає через низхідну лінію зв'язку. У деяких реалізаціях термінал 110 доступу може бути виконаний з можливістю використання інформації відносно кодів розширення спектра, що не використовуються точкою 104 доступу, для більш ефективного декодування прийнятої інформації. Наприклад, процесор 366 обробки сигналів (наприклад, що містить засоби придушення перешкод) може використовувати ці інші коди розширення спектра з метою придушення, в прийнятій інформації, будь-яких перешкод, що створюються сигналами, що приймаються з іншого вузла (наприклад, точки 106 доступу), які були закодовані з використанням цих інших кодів розширення спектра. Тут, над початковою прийнятою інформацією виконують операції з використанням згаданих інших кодів розширення спектра для забезпечення декодований бітів. Після цього з декодований бітів формують сигнал і цей сигнал віднімають з початкової прийнятої інформації. Після цього над сигналом, що вийшов в результаті виконують операції з використанням кодів розширення спектра, відправлених точкою 104 доступу, для забезпечення вихідного сигналу. Переважно, з використанням таких способів регулювання перешкод можуть бути досягнуті відносно високі рівні придушення перешкод, навіть коли точка 104 доступу і термінал 110 доступу не є синхронізованими за часом. Вищезазначені операції можуть виконуватися (на повторюваній основі ) з метою безперервного забезпечення переважними кодами розширення спектра для вузлів в системі. Згідно фіг. 15 і фіг. 16 описуються операції, що стосуються використання схеми, що стосується регулювання потужності для зменшення перешкод. Зокрема, ці операції стосуються регулювання потужності передавача термінала доступу для зменшення будь-яких перешкод, які цей термінал доступу може викликати на висхідній лінії зв'язку в не пов'язаній з ним точці доступу (наприклад, тієї, яка функціонує на ідентичній частоті несучої суміжної частоти несучої). Як представлено на етапі 1502, вузол (наприклад, вузол 114 мережі або точка 104 доступу) приймає сигнали, що стосуються регулювання потужності, які можуть використовуватися для визначення того, як регулювати потужність передавача висхідної лінії зв'язку термінала 110 доступу. У різних сценаріях сигнали можуть прийматися з вузла 114 мережі, точки 104 доступу, іншої точки доступу (наприклад, точки доступу 106) або пов'язаного з ними термінала доступу (наприклад, (термінала) 110 доступу). Така інформація може прийматися різними способами (наприклад, по транзитному з'єднанню, бездротовим способом і т.д.). У деяких аспектах ці прийняті сигнали можуть забезпечувати індикатор перешкод в сусідній точці доступу (наприклад, точці 106 доступу). Наприклад, як обговорюється в цьому описі, термінали доступу, пов'язані з точкою 104 доступу, можуть формувати звіти про вимірювання і відправляти (ці звіти) у вузол 114 мережі через точку 104 доступу. Крім того, точки доступу в системі можуть формувати індикатор навантаження (наприклад, біт зайнятості або канал відносного надання) і відправляти цю інформацію в пов'язаний з ними термінал доступу через низхідну лінію зв'язку. Відповідно, точка 104 доступу може здійснювати поточний контроль низхідної лінії зв'язку для одержання цієї інформації, або точка 104 доступу може одержувати цю інформацію з пов'язаних з нею терміналів доступу, яка може приймати цю інформацію по низхідній лінії зв'язку. У деяких випадках інформація про перешкоди може прийматися з вузла 114 мережі або точки 106 доступу через транзитне з'єднання. Наприклад, точка 106 доступу може повідомляти інформацію про своє навантаження (наприклад, перешкоді) у вузол 114 мережі. Після цього вузол 114 мережі може розповсюджувати цю інформацію в інші точки доступу в системі. Крім 21 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 того, точки доступу в системі можуть обмінюватися інформацією безпосередньо один з одним для повідомлення один одному про свої відповідні умови навантаження. Як представлено на етапі 1504, індикатор потужності передавача для термінала 110 доступу визначається на основі вищезазначених параметрів. Цей індикатор може відноситися, наприклад, до максимально допустимого значення потужності, миттєвого значення потужності або до індикатора трафік-на-пилот-сигнал (traffic-to-pilot, T2P). У деяких аспектах максимальне значення потужності передавача для термінала 110 доступу визначається за допомогою оцінки перешкод, які термінал 110 доступу може наводити в точці 106 доступу. Ці перешкоди можуть бути оцінені, наприклад, на основі інформації про втрати в смузі пропускання, одержаній із звітів про вимірювання, прийняті з термінала 110 доступу. Наприклад, термінал 110 доступу може визначати втрати в смузі пропускання до точки 106 доступу у втратах в смузі пропускання до точки доступу 104. На основі цієї інформації точка 104 доступу може визначати потужність (наприклад, величину перешкод), що породжується в точці 106 доступу на основі рівня сигналів, які точка 104 доступу приймає з термінала 110 доступу. Точка 104 доступу може, відповідно, визначати максимально допустиму потужність передавача для термінала 110 доступу на основі вищезазначених вимірювань (наприклад, максимальна потужність передавача може бути зменшена на визначену величину). У деяких аспектах може формуватися миттєве значення потужності для регулювання поточної потужності передавача термінала доступу. Наприклад, якщо величина наведених перешкод більша або рівна пороговому значенню, то терміналу 110 доступу може бути видана команда зменшити потужність свого передавача (наприклад, на конкретну величину або до заданого значення). У деяких випадках операція по регулюванню потужності може бути основана на одному або декількох параметрах. Наприклад, якщо точка 104 доступу приймає біт зайнятості з точки 106 доступу, то точка 104 доступу може використовувати інформацію із звітів про вимірювання для визначення того, чи викликаються перешкоди в точці 106 доступу терміналом 110 доступу. Згідно фіг. 16 в деяких реалізаціях індикатор потужності передавача, сформований на етапі 1504, може стосуватися максимуму Т2Р висхідної лінії зв'язку. Крім того, в деяких випадках це значення може бути визначене як функція SINR низхідної лінії зв'язку. Форма кривий 1602 по фіг. 16 ілюструє один приклад функції, яка встановлює відношення SINR низхідної лінії зв'язку до Т2Р висхідної лінії зв'язку. У цьому випадку накладення Т2Р висхідної лінії зв'язку може зменшуватися, коли SINR низхідної лінії зв'язку зменшується. Отже, перешкоди на висхідній лінії зв'язку від терміналів доступу в незбалансованій лінії зв'язку можуть бути обмежені. Як зображено в прикладі по фіг. 16, може бути визначене мінімальне значення 1604 Т2Р для термінала доступу так, що визначена величина мінімальної ваги гарантується. Крім того, може бути визначене максимальне значення 1606 Т2Р. У деяких аспектах Т2Р висхідної лінії зв'язку, виділений кожному терміналу доступу, може бути обмежений мінімальним значенням різниці між номінальним і максимально допустимим значенням потужності термінала доступу або функцією на основі SINR низхідної лінії зв'язку (наприклад, як зображено на фіг. 16). У деяких реалізаціях (наприклад, 3GPP) вищезазначені функціональні можливості можуть забезпечуватися планувальником висхідної лінії зв'язку (точки доступу), який має доступ до зворотного зв'язку CQI з термінала доступу. Згідно фіг. 15, як представлено на етапі 1506, в деяких реалізаціях можна забезпечити можливість збільшення порога відносин між загальною прийнятою потужністю і тепловим шумом (rise-over-thermal, "RoT") для точки доступу вище звичайного значення з метою регулювання навантаження. Наприклад, в деяких випадках межа для порога RoT може не встановлюватися. У деяких випадках може бути забезпечена можливість підвищення порога RoT до значення, обмеженого тільки енергетичним балансом висхідної лінії зв'язку або рівнем насичення в точці доступу. Наприклад, верхній поріг RoT може бути збільшений в точці 104 доступу до приреченого значення для забезпечення можливості кожному пов'язаному з нею терміналу доступу функціонувати на самому високому рівні Т2Р, допустимому його значенням різниці між номінальним і максимально допустимим значенням потужності. З забезпеченням можливості такого збільшення порога RoT точка доступу може регулювати свій загальний рівень сигналу, що приймається. Це може виявитися корисним в ситуаціях, коли точка доступу зазнає перешкод на верхньому рівні (наприклад, від розташованого поблизу термінала доступу). Однак у випадку відсутності межі для порога RoT термінали доступу в сусідніх стільники можуть почати змагатися в потужності для подолання перешкод один від одного. Наприклад, ці термінали доступу можуть переводити в режим насичення при максимальній потужності свого передавача висхідної лінії зв'язку (наприклад, 23 дБм) і в результаті можуть викликати значні перешкоди в макроточках доступу. Щоб запобігти такому 22 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 стану змагання, потужність передавача термінала доступу може бути зменшена внаслідок збільшення порога RoT. У деяких разах такого стану змагання можна уникнути з використанням схеми регулювання максимального Т2Р висхідної лінії зв'язку (наприклад, як описано вище у відповідності з фіг. 16). Як представлено на етапі 1508, індикатор значення потужності передавача (наприклад, максимальні потужність, миттєва потужність або Т2Р), визначений з використанням одного або декількох способів, описаних вище, можна відправляти в термінал 110 доступу для регулювання потужності передавача термінала 110 доступу. Таке повідомлення може бути відправлене безпосередньо або неявно. Як приклад раніше розглянутого випадку, явна сигналізація може використовуватися для повідомлення терміналу 110 доступу про нове значення максимальної потужності. Як приклад останнього випадку, точка 104 доступу може коректувати Т2Р або може пересилати індикатор навантаження з точки доступу 106 (можливо, після деякої модифікації) в термінал 110 доступу. Після цього термінал 110 доступу може використовувати цей параметр для визначення максимального значення потужності. Згідно фіг. 17 в деяких реалізаціях коефіцієнт ослаблення сигналу може коректуватися для зменшення перешкод. Такий параметр може містити коефіцієнт шуму або ослаблення. Величина такого вирівнювання або ослаблення сигналу може динамічно регулюватися на основі рівня сигналу, виміряного з інших вузлів (наприклад, як обговорюється в цьому описі), або на основі визначених керуючих повідомлень (наприклад, вказуючих перешкоди), якими обмінюються точки доступу. Отже, точка 104 доступу може компенсувати перешкоди, наведені розташованими поблизу терміналами доступу. Як представлено на етапі 1702, термінал 104 доступу може приймати сигнали, що стосуються регулювання потужності (наприклад, як обговорювалося вище). Як представлено на етапах 1704 і 1706, точка 104 доступу може визначати те, чи є прийнятий рівень сигналу з пов'язаного з нею термінала доступу або не пов'язаного з нею термінала доступу великим або рівним пороговому рівню. Якщо немає, то точка 104 доступу продовжує здійснювати поточний контроль сигналів, що стосуються регулювання потужності. Якщо так, то точка 104 доступу коректує коефіцієнт ослаблення на етапі 1708. Наприклад, у відповідь на збільшення рівня сигналу, що приймається точка 104 доступу може збільшувати свій коефіцієнт шуму або коефіцієнт ослаблення в приймачі. Як представлено на етапі 1710, точка 104 доступу може відправляти повідомлення про регулювання потужності передавача в пов'язані з нею термінали доступу для збільшення їх потужності передавача висхідної лінії зв'язку внаслідок збільшення коефіцієнта ослаблення (наприклад, для ослаблення коефіцієнта шуму або ослаблення на висхідній лінії зв'язку, встановленого в точці 104 доступу). У деяких аспектах точка 104 доступу може розпізнавати сигнали, прийняті з не пов'язаних з нею терміналів доступу, від сигналів, прийнятих з пов'язаних з нею терміналів доступу. Отже, термінал 104 доступу може виконувати відповідне регулювання потужності передавача пов'язаних з нею терміналів доступу. Наприклад, може виконуватися різне регулювання у відповідь на сигнали з пов'язаного з нею термінала доступу в порівнянні з не пов'язаним з нею терміналом доступу (наприклад, в залежності від того, чи існує тільки один пов'язаний з нею термінал доступу). У іншому варіанті здійснення придушення перешкод може виконуватися точкою доступу для терміналів доступу, які не обслуговуються точкою доступу, або для терміналів доступу, які не знаходяться в активній множині точок доступу. З цією метою коди скремблювання (в WCDMA або HSPA) або довгі коди користувача (в lxEV-DO) можуть спільно використовуватися для всіх точок доступу (які приймають коди скремблювання з всіх терміналів доступу). Згодом точка доступу декодує відповідну інформацію термінала доступу і усуває перешкоди, пов'язані з відповідними терміналами доступу. У деяких аспектах ідеї, викладені в цьому описі, можуть застосовуватися в мережі, яка включає в себе макропокриття (наприклад, таку стільникову мережу з великою зоною покриття, як мережі 3G, яка, як правило, називається макростільниковою мережею) і менше покриття (наприклад, мережне середовище будівлі або офісу). Коли термінал доступу ("AT") переміщається через таку мережу, він може обслуговуватися в визначених місцеположеннях вузлами доступу ("AN"), які забезпечують макропокриття, в той час як в інших місцеположеннях він може обслуговуватися вузлами доступу, які забезпечують менше покриття. У деяких аспектах вузли з меншим покриттям можуть використовуватися для забезпечення інкрементного підвищення пропускної здатності, покриття всередині будівлі і різних послуг (наприклад, для більш стійкої роботи користувачів). При обговоренні в цьому описі вузол, який забезпечує відносно велику зону покриття, може називатися макровузлом. Вузол, який забезпечує відносно невелику зону покриття (наприклад, офіс) може називатися фемтовузлом. 23 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 Вузол, який забезпечує зону покриття, яка менше макрозони і більше фемтозони, може називатися піковузлом (наприклад, із забезпеченням покриття в межах адміністративної будівлі). Стільник, пов'язаний з макровузлом, фемтовузлом або піковузлом, може називатися макростільником, фемтостільником або пікостільником, відповідно. У деяких реалізаціях кожний стільник може бути також пов'язаний з одним або декількома секторами (наприклад, розділена на один або декілька секторів). У різних застосуваннях може використовуватися інша термінологія для макровузла, фемтовузла або піковузла. Наприклад, макровузол може бути виконаний як вузол доступу, базова станція, точка доступу, вдосконалений вузол В (eNode В), макростільник і так далі або називатися ними. Крім того, фемтовузол може бути виконаний як домашній вузол В (Home NodeB), домашній вдосконалений вузол В (Home eNodeB), базова станція точки доступу, фемтостільник і так далі або називатися ними. На фіг. 18 зображена система 1800 бездротового зв'язку, виконана з можливістю підтримання декількох користувачів, в якій можуть бути реалізовані ідеї, викладені в цьому описі. Система 1800 забезпечує передачу інформації для множини стільників 1802, наприклад, макростільників 1802A-1802G, причому колений стільник обслуговується відповідним вузлом 1804 доступу (наприклад, вузлами 1804A-1804G доступу). Як зображено на фіг. 18, термінали 1806 доступу (наприклад, термінали 1806A-1806L доступу) можуть бути згодом розосередилися (і знаходитися) в різних місцях за всій системою. Кожний термінал 1806 доступу в даний момент часу може обмінюватися інформацією з одним або декількома вузлами 1804 доступу по прямій лінії зв'язку ("FL") і/або зворотній лінії зв'язку ("RL"), в залежності від того, чи є термінал 1806 доступу активним, і чи виконується м'яка передача його обслуговування, наприклад. Система 1800 бездротового зв'язку може робити послугу по великій географічній області. Наприклад, макростільники 1802A-1802G можуть охоплювати декілька кварталів в окрузі. На фіг. 19 зображена ілюстративна система 1900 зв'язку, де в мережному середовищі розміщені один або декілька фемтовузлів. А саме, система 1900 включає в себе множину фемтовузлів 1910 (наприклад, фемтовузли 1910А і 1910В), встановлених у відносно невеликому мережному середовищі (наприклад, в одному або декількох місцях 1930 знаходження користувача). Кожний фемтовузол 1910 може бути сполучений з глобальною мережею 1940 (наприклад, Інтернет) і базовою мережею 1950 оператора мобільного зв'язку за допомогою маршрутизатора DSL, кабельного модему, лінії радіозв'язку або іншого засобу зв'язку (не зображені). Як обговорюється нижче, кожний фемтовузол 1910 може бути виконаний з можливістю обслуговування пов'язаних з ним терміналів 1920 доступу (наприклад, термінал 1920А доступу) і, по вибору, сторонніх терміналів 1920 доступу (наприклад, термінал 1920В доступу). Іншими словами, доступ до фемтовузлам 1910 може бути обмежений, при цьому даний термінал 1920 доступу може обслуговуватися множиною з призначеного(их) (наприклад, домашнього(іх)) фемтовузла(ів) 1910, але може не обслуговуватися ніякими не призначеними фемтовузлами 1910 (наприклад, сусіднім фемтовузлом 1910). На фіг. 20 зображений приклад карти 2000 покриття, де визначені декілька зон 2002 стеження (або областей трасування, або зон розташування), причому кожна з яких включає в себе декілька зон 2004 макропокриття. Тут, зони покриття, пов'язані із зонами 2002А, 2002В і 2002С стежачи, окреслені широкими лініями, а зони 2004 макропокриття представлені шестикутниками. Зони 2002 стеження також включають в себе зони 2006 фемтопокриття. У цьому прикладі кожна із зон 2006 фемтопокриття (наприклад, зона 2006С фемтопокриття) зображена всередині зони 2004 макропокриття (наприклад, зони 2004В макропокриття). Повинно бути зрозуміло, однак, що зона 2006 фемтопокриття може не знаходитися повністю всередині зони 2004 макропокриття. На практиці велика кількість зон 2006 фемтопокриття може визначатися (всередині) даної зони 2002 стеження або зони 2004 макропокриття. Крім того, одна або декілька зон пікопокриття (не зображені) можуть визначатися всередині даної зони 2002 стеження або зони 2004 макропокриття. Згідно фіг. 19 власник фемтовузла 1910 може підписатися на мобільну послугу, наприклад, послугу мобільного зв'язку 3G, що пропонується через базову мережу 1950 оператора мобільного зв'язку. Крім того, термінал 1920 доступу може бути виконаний з можливістю функціонування і в макросередовищах, і в мережних середовищах меншого масштабу. Іншими словами, в залежності від поточного місцеположення термінала 1920 доступу він може обслуговуватися вузлом 1960 доступу макростільникової мережі 1950 мобільного зв'язку або будь-яким фемтовузлом з множини фемтовузлів 1910 (наприклад, фемтовузли 1910А і 1910В, які знаходяться у відповідному місці 1930 знаходження користувача). 24 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, коли абонент знаходиться поза своїм будинком, він обслуговується стандартним макровузлом доступу (наприклад, вузлом 1960), а коли абонент знаходиться вдома, він обслуговується фемтовузлом (наприклад, вузлом 1910А). Тут повинно бути зрозуміло, що фемтовузол 1910 може бути зворотно сумісним з існуючими терміналами 1920 доступу. Фемтовузол 1910 може бути розміщений на одній частоті або, як альтернатива, на множині частот. У залежності від конкретної конфігурації одна частота або одна або декілька кратних частот можуть перекриватися з однією або декількома частотами, що використовуються макровузлом (наприклад, вузлом 1960). У деяких аспектах термінал 1920 доступу може бути виконаний з можливістю з'єднання з переважним фемтовузлом (наприклад, домашнім фемтовузлом термінала 1920 доступу) завжди, коли такий зв'язок можливий. Наприклад, завжди, коли термінал 1920 доступу знаходиться в межах місця 1930 знаходження користувача, може зажадатися, щоб термінал 1920 доступу обмінювався інформацією тільки з домашнім фемтовузлом 1910. У деяких аспектах, якщо термінал 1920 доступу функціонує в межах макростільникової мережі 1950, але не знаходиться в найбільш переважній для нього мережі (наприклад, як визначено в списку переважних мереж в роумінгу), то термінал 1920 доступу може продовжувати пошук найбільш переважної мережі (наприклад, переважного фемтовузла 1910) з використанням повторного вибору переважної системи (Better System Reselection, "BSR"), який може включати в себе періодичне сканування доступних систем для визначення того, чи доступні в цей час переважні системи, і подальші спроби зв'язатися з такими переважними системами. За допомогою запису для входження в синхронізм термінал 1920 доступу може обмежити пошук конкретної смуги частот і каналу. Наприклад, пошук найбільш переважної системи може періодично повторюватися. Після виявлення переважного фемтовузла 1910 термінал 1920 доступу перемикається на фемтовузол 1910 для базування в його зоні обслуговування. Фемтовузол може бути обмеженим в деяких аспектах. Наприклад, даний фемтовузол може робити тільки певні послуги певним терміналам доступу. У застосуваннях з так званим обмеженим (або закритої) зв'язком даний термінал доступу може обслуговуватися тільки макростільниковою мережею мобільного зв'язку і певною множиною фемтовузлів (наприклад, фемтовузли 1910, які знаходяться в межах відповідного місця 1930 знаходження користувача). У деяких реалізаціях вузол може бути обмеженим і не забезпечувати щонайменше для одного вузла щонайменше одне з: сигналізації, доступу до даних, реєстрації, пейджингового зв'язку або обслуговування. У деяких аспектах обмеженим фемтовузлом (який може також називатися домашнім вузлом В закритої групи абонентів) є вузол, який робить послугу обмеженій множині терміналів доступу, що забезпечується. Ця множина може бути тимчасово або постійно розширюваною по мірі необхідності. У деяких аспектах закрита група абонентів ("CSG") може бути визначена як множина вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. Канал, на якому функціонують всі фемтовузли (або все обмежені фемтовузли) в деякій області, може називатися фемтоканалом. Відповідно, між даним фемтовузлом і даним терміналом доступу можуть існувати різні взаємозв'язки. Наприклад, з точки зору термінала доступу фемтовузол може називатися відкритим фемтовузлом без обмежень на взаємозв'язок. Обмеженим фемтовузлом може називатися фемтовузол, який обмежений деяким чином (наприклад, з обмеженнями на зв'язок і/або реєстрацію). Домашнім фемтовузлом може називатися фемтовузол, до якого термінала доступу забезпечене право доступу, і з яким він може працювати. Гостьовим фемтовузлом може називатися фемтовузол, до якого терміналу доступу тимчасово забезпечене право доступу, і з яким він тимчасово може працювати. Стороннім фемтовузлом може називатися фемтовузол, до якого терміналу доступу не забезпечене право доступу, або з яким він не може працювати, за винятком, можливо, надзвичайних ситуацій (наприклад, викликів 911). З точки зору обмеженого фемтовузла домашнім терміналом доступу може називатися термінал доступу, якому забезпечене право доступу до цього обмеженого фемтовузла. Гостьовим терміналом доступу може називатися термінал доступу з тимчасовим доступом до обмеженому фемтовузлу. Стороннім терміналом доступу може називатися термінал доступу, якому не дозволений доступ до обмеженого фемтовузла, за винятком, можливо, таких надзвичайних ситуацій, як, наприклад, виклики 911 (наприклад, термінал доступу, який не має облікових даних або дозволу для реєстрації в обмеженому фемтовузлі). Для зручності, при розкритті предмета винаходу в цьому описі різні функціональні можливості описуються в контексті фемтовузла. Повинно бути зрозуміло, однак, що піковузол може забезпечувати ідентичні або аналогічні функціональні можливості для великої зони 25 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 покриття. Наприклад, піковузол може бути обмеженим, домашній піковузол може бути визначений для даного термінала доступу і так далі. Система бездротового зв'язку множинного доступу може одночасно підтримувати зв'язок для множини терміналів бездротового доступу. Як згадувалося вище, кожний термінал може обмінюватися інформацією з однією або декількома базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Прямою лінією зв'язку (або низхідною лінією зв'язку) називається лінія зв'язку з базових станцій в термінали, а зворотною лінією зв'язку (або висхідною лінією зв'язку) називається лінія зв'язку з терміналів в базові станції. Ця лінія зв'язку може бути встановлена за допомогою системи з одним входом і одним виходом, системи з багатьма входами і багатьма виходами ("МІМО") або системи деякого іншого типу. Система МІМО використовує множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. Канал МІМО, сформований N T передавальними і NR приймальними антенами, може бути розкладений на N S незалежних каналів, які також називаються просторовими каналами, де NSmin{NT, NR}. Кожний з NS незалежних каналів відповідає вимірюванню. Система МІМО може забезпечувати поліпшені характеристики (наприклад, більш високу пропускну здатність і/або велику надійність), якщо використовуються додаткові вимірювання, що створюються багатоелементними передавальною і приймальною антенами. Система МІМО може підтримувати дуплексний зв'язок з часовим розділенням ("TDD") і дуплексний зв'язок з частотним розділенням ("FDD"). У системі TDD передачі по прямій і зворотній лінії зв'язку виконуються в ідентичному діапазоні частот, щоб принцип взаємності забезпечував можливість оцінки каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це забезпечує можливість точці доступу витягувати коефіцієнт посилення формування головної пелюстки діаграми спрямованості антени передавача на прямій лінії зв'язку, коли в точці доступу є в розпорядженні багатоелементні антени. Ідеї, викладені в цьому описі, можуть бути включені у вузол (наприклад, пристрій), в якому застосовуються різні компоненти для обміну інформацією щонайменше з одним іншим вузлом. На фіг. 21 зображено декілька типових компонентів, які можуть застосовуватися для забезпечення обміну інформацією між вузлами. А саме, на фіг. 21 зображений бездротовий пристрій 2110 (наприклад, точка доступу) і бездротовий пристрій 2150 (наприклад, термінал доступу) системи 2100 МІМО. У пристрої 2110 дані трафіку для декількох потоків даних забезпечуються з джерела 2112 даних в процесор 2114 даних передавача (ТХ). У деяких аспектах кожний потік даних передається через відповідну передавальну антену. Процесор 2114 даних ТХ форматує, кодує і здійснює перемежовування даних трафіку для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, для забезпечення кодованих даних. З використанням способів OFDM кодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілот-сигналу. Дані пілот-сигналу, як правило, є відомою комбінацією даних, яка обробляється відомим способом і може використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексовані пілот-сигнали і кодовані дані для кожного потоку даних після цього модулюють (тобто відображають в символи) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраній для цього потоку даних для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися командами, що виконуються процесором 2130. У пам'яті 2132 даних може зберігатися код програми, дані і інша інформація, що використовується процесором 2130 або іншими компонентами пристрою 2110. Символи модуляції для всіх потоків даних після цього забезпечуються в процесор 2120 МІМО ТХ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Після цього процесор 2120 МІМО ТХ забезпечує NT потоків символів модуляції в NT приймачівпередавачів ("XCVR") 2122A-2122T. У деяких аспектах процесор 2120 МІМО ТХ застосовує ваги формування головної пелюстки діаграми спрямованості антени до символів потоків даних і до антени, з якої передається символ. Кожний приймач-передавач 2122 приймає і обробляє відповідний потік символів для забезпечення одного або декількох аналогових сигналів, і далі перетворює (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для забезпечення модульованого сигналу, відповідного для передачі по каналу МІМО. N T модульованих сигналів з приймачів-передавачів 2122А-2122Т після цього передаються з NT антен 2124А-2124Т, відповідно. У пристрої 2150 передані модульовані сигнали приймаються NR антенами 2152A-2152R, і прийнятий сигнал з кожної антени 2152 забезпечується у відповідний приймач-передавач 26 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 ("XCVR") 2154A-2154R. Кожний приймач-передавач 2154 перетворює (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує перетворений сигнал для забезпечення семплів і далі обробляє семпли для забезпечення відповідного "прийнятого" потоку символів. Далі процесор 2160 даних ("RX") приймача приймає і обробляє N R прийнятих потоків символів з NR приймачів-передавачів 2154 на основі конкретного способу обробки приймача для забезпечення NT "виявлених" потоків символів. Далі процесор 2160 даних RX демодулює, усуває перемежовування і декодує кожний виявлений потік символів для відновлення даних трафіку для потоку даних. Обробка процесором 2160 даних RX є доповнюючою до тієї, яка виконується процесором 2120 МІМО ТХ і процесором 2114 даних ТХ в пристрої 2110. Процесор 2170 періодично визначає, яку прекодуючу матрицю використовувати (обговорюється нижче). Процесор 2170 формулює повідомлення зворотної лінії зв'язку, що містить частину з індексами матриці і частину зі значенням рангу. У пам'яті 2172 даних може зберігатися код програми, дані і інша інформація, що використовується процесором 2170 або іншими компонентами пристрою 2150. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або потоку даних, що приймаються. Після цього повідомлення зворотної лінії зв'язку обробляється процесором 2138 даних ТХ, який також приймає дані трафіку для декількох потоків даних з джерела 2136 даних, модулюється модулятором 2180, перетворюється приймачами-передавачами 2154A-2154R і передається зворотно в пристрій 2110. У пристрої 2110 модульовані сигнали з пристрою 2150 приймаються антенами 2124, перетворюються приймачами-передавачами 2122, демодулюються демодулятором ("DEMOD") 2140 і обробляються процесором 2142 даних RX для витягання повідомлення зворотної лінії зв'язку, переданого пристроєм 2150. Далі процесор 2130 визначає, яку прекодуючу матрицю використовувати для визначення тяжкості формування головної пелюстки діаграми спрямованості антени, після цього обробляє витягнуте повідомлення. На фіг. 21 також зображене те, що засоби зв'язку можуть включати в себе один або декілька компонентів, які виконують операції по регулюванню перешкод, як указано в цьому описі. Наприклад, компонент 2190 регулювання перешкод ("INTER.") може взаємодіяти з процесором 2130 і/або іншими компонентами пристрою 2110 для відправки сигналів в інший пристрій (наприклад, пристрій 2150)/прийому сигналів з нього, як указано в цьому описі. Аналогічно, компонент 2192 регулювання перешкод може взаємодіяти з процесором 2170 і/або іншими компонентами пристрою 2150 для відправки сигналів в інший пристрій (наприклад, пристрій 2110)/прийому сигналів з нього. Повинно бути зрозуміло, що для кожного пристрою 2110 і 2150 функціональні можливості двох або декількох описаних компонентів можуть бути забезпечені одним компонентом. Наприклад, один компонент обробки може забезпечувати функціональні можливості компонента 2190 регулювання перешкод і процесора 2130, і один компонент обробки може забезпечувати функціональні можливості компонента 2192 регулювання перешкод і процесора 2170. Ідеї, викладені в цьому описі, можуть бути включені в різні типи систем зв'язку і/або компонентів системи. У деяких аспектах ідеї, викладені в цьому описі, можуть застосовуватися в системі з множинним доступом, яка може підтримувати обмін інформацією з множиною користувачів за допомогою спільного використання доступних ресурсів системи (наприклад, за допомогою задавання одного або декількох з смуги пропускання, потужності передавача, кодування, перемежовування і так далі). Наприклад, ідеї, викладені в цьому описі, можуть бути застосовані до будь-якої однієї або комбінаціям з наступних технологій: системи множинного доступу з кодовим розділенням ("CDMA"), CDMA з передачею на декількох несучих ("MCCDMA"), широкосмуговий CDMA ("W-CDMA"), системи високошвидкісної пакетної передачі даних ("HSPA", "HSPA+"), системи множинного доступу з часовим розділенням ("TDMA"), системи множинного доступу з частотним розділенням ("FDMA"), системи FDMA з передачею на одній несучій ("SC-FDMA"), системи множинного доступу з ортогональним частотним розділенням ("OFDMA") або інші способи множинного доступу. Система бездротового зв'язку, в якій застосовуються ідеї, викладені в цьому описі, може бути розроблена з реалізацією одного або декількох таких стандартів, як IS-95, cdma2000, IS-856, W-CDMA, TDSCDMA, і інших стандартів. У мережі CDMA може бути реалізована така радіотехнологія, як універсальний наземний радіодоступ ("UTRA"), cdma2000 або деяка інша технологія. UTRA включає в себе WCDMA і низьку частоту проходження елементарних посилок ("LCR"). Технологія cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. У мережі TDMA може бути реалізована така радіотехнологія, як глобальна система мобільного зв'язку ("GSM"). У мережі OFDMA може бути реалізована така радіотехнологія, як вдосконалений UTRA (Evolved UTRA, E-UTRA), IEEE 27 UA 98162 C2 5 10 15 20 25 30 35 40 45 50 55 60 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDMo і т.д. UTRA, E-UTRA і GSM є частиною універсальної мобільної телекомунікаційної системи ("UMTS"). Ідеї, викладені в цьому описі, можуть бути реалізовані в системі 3GPP Long Term Evolution (довгостроковий розвиток) ("LTE"), системі ультрамобільного широкосмугового зв'язку (Ultra-Mobile Broadband, "UMB") і інших типах систем. LTE є версією UMTS, яка використовує E-UTRA. Хоча певні аспекти розкриття предмета винаходу можуть бути описані з використанням термінології 3GPP, повинно бути зрозуміло, що ідеї, викладені в цьому описі, можуть бути застосовані до технології 3GPP (Rel99, Rel5, Rel6, Rel7), а також до технології 3GPP2 (IxRTT, lxEV-DO RelO, RevA, RevB) і до інших технологій. Ідеї, викладені в цьому описі, можуть бути включені в множину пристроїв (наприклад, вузлів) (наприклад, реалізовані всередині або виконані за допомогою них). У деяких аспектах вузол (наприклад, бездротовий вузол), реалізований відповідно до ідей, викладених в цьому описі, може містити точку доступу або термінал доступу. Наприклад, термінал доступу може містити, бути реалізований як або відомий як абонентське обладнання, термінал абонента, абонентський пристрій, мобільна станція, мобільний телефон, мобільний вузол, віддалена станція, віддалений термінал, термінал користувача, агент користувача, пристрій користувача, або (може використовуватися) деяка інша термінологія. У деяких реалізаціях термінал доступу може містити стільниковий телефон, радіотелефон, телефон з протоколом ініціація сеансів ("SIP"), станцію бездротового локального шлейфа ("WLL"), персональний цифровий секретар ("PDA"), малогабаритний пристрій, що має засіб бездротового з'єднання, або інший відповідний пристрій обробки, сполучений з радіомодемом. Відповідно, один або декілька аспектів, вказаних в цьому описі, можуть бути включені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, ноутбук), переносний пристрій зв'язку, переносний визначальний пристрій (наприклад, кишеньковий персональний комп'ютер), розважальний пристрій (наприклад, музичний пристрій, відеопристрій або супутниковий радіоприймач), пристрій глобальної системи місце визначення або будь-який інший відповідний пристрій, який виконаний з можливістю обміну інформацією за допомогою бездротового носія інформації. Точка доступу може містити, бути реалізована як або відома як NodeB, eNodeB, контролер радіомережі ("RNC"), базова станція ("BS"), базова радіостанція ("RBS"), контролер базової станції ("BSC"), базова приймальнопередавальна станція ("BTS"), функція приймачапередавача ("TF"), приймальнопередавальна радіостанція, радіомаршрутизатор, основний набір служб ("BSS"), розширений набір служб ("ESS"), або (може використовуватися) деяка інша аналогічна термінологія. У деяких аспектах вузол (наприклад, точка доступу) може містити вузол доступу для системи зв'язку. Такий вузол доступу може забезпечувати, наприклад, зв'язок для мережі або з мережею (наприклад, глобальною мережею, наприклад Інтернет, або стільниковою мережею) за допомогою дротової або бездротової лінії зв'язку з мережею. Відповідно, вузол доступу може забезпечувати іншому вузлу (наприклад, терміналу доступу) доступ до мережі або деяких інших функціональних можливостей. Крім того, повинно бути зрозуміло, що один вузол або обидва вузли можуть бути портативними або, в деяких випадках, відносно стаціонарними. Повинно бути також зрозуміло, що бездротовий вузол може бути виконаний з можливістю передачі і/або прийому інформації способом, відмінним від бездротового, (наприклад, за допомогою дротового з'єднання). Відповідно, приймач і передавач, як обговорюється в цьому описі, можуть включати в себе відповідні компоненти інтерфейсу зв'язку (наприклад, електричні або оптичні компоненти інтерфейсу) для передачі інформації за допомогою носія інформації, відмінного від бездротового. Бездротовий вузол може передавати інформацію через одну або декілька бездротових ліній зв'язку, які основані на будь-якій відповідній технології бездротового зв'язку або яким-небудь іншим способом підтримують її. Наприклад, в деяких аспектах бездротовий вузол може зв'язуватися з мережею. У деяких аспектах мережа може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримувати або яким-небудь іншим способом використовувати одну або більшу кількість з множини технологій бездротового зв'язку, протоколів або стандартів, наприклад, що обговорюються в цьому описі (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і так далі). Аналогічно, бездротовий вузол може підтримувати або яким-небудь іншим способом використовувати одну або декілька з множини відповідних схем мультиплексування або модуляції. Бездротовий вузол може, відповідно, включати в себе відповідні компоненти (наприклад, радіоінтерфейси) для встановлення з'єднання і передачі інформації через одну або декілька бездротових ліній зв'язку з використанням вищезазначених або інших технологій бездротового зв'язку. Наприклад, бездротовий вузол може містити бездротовий приймач-передавач з пов'язаними з ним 28
ДивитисяДодаткова інформація
Назва патенту англійськоюInterference management employing fractional code reuse
Автори англійськоюYavuz, Mehmet, Nanda, Sanjiv, Black, Peter J.
Назва патенту російськоюУправление помехами с применением частичного повторного использования кодов
Автори російськоюЯвуз Мехмет, Нанда Санджив, Блек Питер Дж.
МПК / Мітки
МПК: H04J 13/00, H04W 28/18, H04B 1/707, H04W 24/00, H04W 84/10, H04W 72/00, H04W 16/00
Мітки: використання, перешкодами, керування, повторного, кодів, часткового, застосуванням
Код посилання
<a href="https://ua.patents.su/56-98162-keruvannya-pereshkodami-iz-zastosuvannyam-chastkovogo-povtornogo-vikoristannya-kodiv.html" target="_blank" rel="follow" title="База патентів України">Керування перешкодами із застосуванням часткового повторного використання кодів</a>
Керування взаємними перешкодами, застосовуючи повторне використання фракційного часу
Номер патенту: 96363
Опубліковано: 25.10.2011
Автори: Явуз Мехмет, Блек Пітер Дж., Нанда Санджив
МПК: H04W 72/00
Мітки: часу, використання, взаємними, повторне, перешкодами, керування, фракційного, застосовуючи
Формула / Реферат:
1. Спосіб передачі даних, який включає етапи, на яких:ідентифікують першу ділянку часового інтервалу низхідного каналу передачі даних, яка буде використовуватися точкою доступу для передачі, і другу ділянку часового інтервалу низхідного каналу, яка не буде використовуватися точкою доступу для передачі, для зменшення взаємних перешкод по низхідному каналу передачі даних; і передають показник першої і/або другої ділянки в точку...
Керування інтерфейсом в бездротовій комунікаційній системі з використанням гібридного повторного використання часу
Номер патенту: 97033
Опубліковано: 26.12.2011
Автори: Блек Пітер Дж., Явуз Мехмет, Нанда Санджив
МПК: H04W 52/00, H04W 16/16
Мітки: системі, повторного, гібридного, часу, використання, керування, інтерфейсом, бездротовій, комунікаційній, використанням
Формула / Реферат:
1. Спосіб зв'язку, який включає:визначення одного або декількох патернів повторного використання часу відповідних однієї або декількох незапланованих точок доступу;вибір другого патерна повторного використання часу, який створює менше перешкод для згаданого одного або декількох патернів повторного використання часу, причому другий патерн повторного використання часу відповідає чергуванню HARQ зміщення вторинного каналу...
Керування перешкодами в системі бездротового зв’язку з використанням керування діаграмою спрямованості і обнуленням
Номер патенту: 97430
Опубліковано: 10.02.2012
Автори: Явуз Мехмет, Уолтон Джей Родні, Нанда Санджив
МПК: H04W 16/28, H04B 1/10
Мітки: керування, перешкодами, обнуленням, використанням, бездротового, зв'язку, системі, спрямованості, діаграмою
Формула / Реферат:
1. Спосіб здійснення зв'язку, що містить етапи, на яких:визначають напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; іздійснюють прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу.2. Спосіб за п. 1, в якому етап...
Керування перешкодами за допомогою регулювання потужності
Номер патенту: 96213
Опубліковано: 10.10.2011
Автори: Блек Пітер Дж., Явуз Мехмет, Нанда Санджив
МПК: H04W 52/00
Мітки: потужності, керування, допомогою, перешкодами, регулювання
Формула / Реферат:
1. Спосіб регулювання потужності, який включає етапи, на яких:оцінюють для термінала доступу, пов'язаного з першою точкою доступу, перешкоди, викликані терміналом доступу у другій точці доступу;визначають параметр потужності передачі для термінала доступу для ослаблення перешкод, викликаних терміналом доступу у другій точці доступу; івідправляють параметр потужності передачі терміналу доступу.2. Спосіб за п. 1,...
Керування взаємними перешкодами, використовуючи профілі потужності і ослаблення сигналу
Номер патенту: 95176
Опубліковано: 11.07.2011
Автори: Блек Пітер Дж., Явуз Мехмет, Нанда Санджив
МПК: H04L 25/06
Мітки: перешкодами, керування, використовуючи, сигналу, профілі, потужності, ослаблення, взаємними
Формула / Реферат:
1. Спосіб зв'язку, який включає етапи, на яких: визначають профіль потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; визначають максимальний і мінімальний рівні потужності для профілю потужності передачі; визначають період часу для профілю потужності передачі; і передають щонайменше один показник профілю потужності передачі, максимального і мінімального рівнів потужності, і...
Попередній патент: Ковбаса варена
Наступний патент: Ковбаса сирокопчена
Випадковий патент: Спосіб одержання b-каротину
