Пристрій для куріння

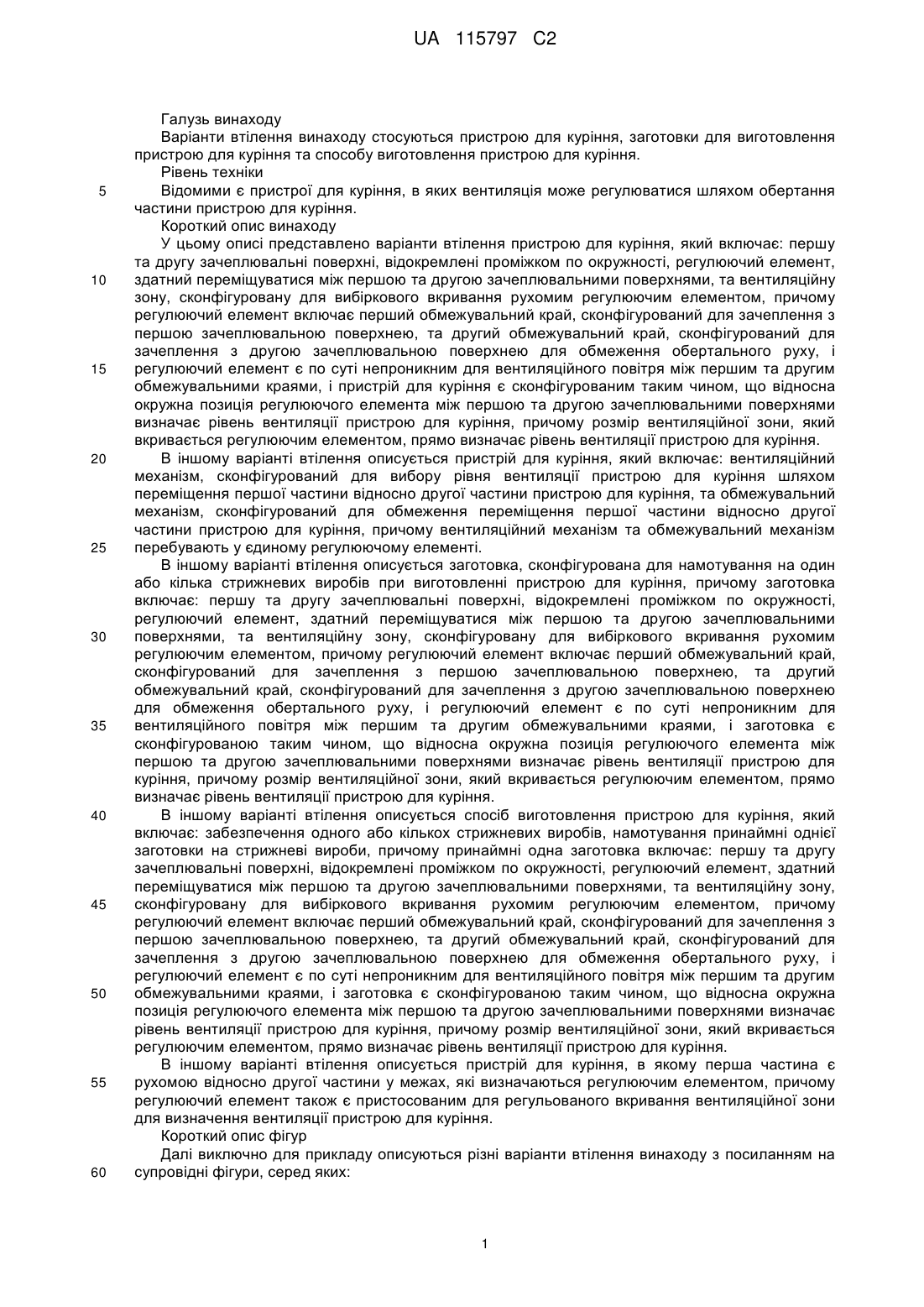

Реферат: Пристрій для куріння включає першу та другу зачеплювальні поверхні, відокремлені проміжком по окружності, та регулюючий елемент, здатний переміщуватися між першою та другою зачеплювальними поверхнями. Вентиляційна зона є сконфігурованою для вибіркового вкривання рухомим регулюючим елементом. Регулюючий елемент включає перший обмежувальний край, сконфігурований для зачеплення з першою зачеплювальною поверхнею, та другий обмежувальний край, сконфігурований для зачеплення з другою зачеплювальною поверхнею для обмеження обертального руху. UA 115797 C2 (12) UA 115797 C2 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Варіанти втілення винаходу стосуються пристрою для куріння, заготовки для виготовлення пристрою для куріння та способу виготовлення пристрою для куріння. Рівень техніки Відомими є пристрої для куріння, в яких вентиляція може регулюватися шляхом обертання частини пристрою для куріння. Короткий опис винаходу У цьому описі представлено варіанти втілення пристрою для куріння, який включає: першу та другу зачеплювальні поверхні, відокремлені проміжком по окружності, регулюючий елемент, здатний переміщуватися між першою та другою зачеплювальними поверхнями, та вентиляційну зону, сконфігуровану для вибіркового вкривання рухомим регулюючим елементом, причому регулюючий елемент включає перший обмежувальний край, сконфігурований для зачеплення з першою зачеплювальною поверхнею, та другий обмежувальний край, сконфігурований для зачеплення з другою зачеплювальною поверхнею для обмеження обертального руху, і регулюючий елемент є по суті непроникним для вентиляційного повітря між першим та другим обмежувальними краями, і пристрій для куріння є сконфігурованим таким чином, що відносна окружна позиція регулюючого елемента між першою та другою зачеплювальними поверхнями визначає рівень вентиляції пристрою для куріння, причому розмір вентиляційної зони, який вкривається регулюючим елементом, прямо визначає рівень вентиляції пристрою для куріння. В іншому варіанті втілення описується пристрій для куріння, який включає: вентиляційний механізм, сконфігурований для вибору рівня вентиляції пристрою для куріння шляхом переміщення першої частини відносно другої частини пристрою для куріння, та обмежувальний механізм, сконфігурований для обмеження переміщення першої частини відносно другої частини пристрою для куріння, причому вентиляційний механізм та обмежувальний механізм перебувають у єдиному регулюючому елементі. В іншому варіанті втілення описується заготовка, сконфігурована для намотування на один або кілька стрижневих виробів при виготовленні пристрою для куріння, причому заготовка включає: першу та другу зачеплювальні поверхні, відокремлені проміжком по окружності, регулюючий елемент, здатний переміщуватися між першою та другою зачеплювальними поверхнями, та вентиляційну зону, сконфігуровану для вибіркового вкривання рухомим регулюючим елементом, причому регулюючий елемент включає перший обмежувальний край, сконфігурований для зачеплення з першою зачеплювальною поверхнею, та другий обмежувальний край, сконфігурований для зачеплення з другою зачеплювальною поверхнею для обмеження обертального руху, і регулюючий елемент є по суті непроникним для вентиляційного повітря між першим та другим обмежувальними краями, і заготовка є сконфігурованою таким чином, що відносна окружна позиція регулюючого елемента між першою та другою зачеплювальними поверхнями визначає рівень вентиляції пристрою для куріння, причому розмір вентиляційної зони, який вкривається регулюючим елементом, прямо визначає рівень вентиляції пристрою для куріння. В іншому варіанті втілення описується спосіб виготовлення пристрою для куріння, який включає: забезпечення одного або кількох стрижневих виробів, намотування принаймні однієї заготовки на стрижневі вироби, причому принаймні одна заготовка включає: першу та другу зачеплювальні поверхні, відокремлені проміжком по окружності, регулюючий елемент, здатний переміщуватися між першою та другою зачеплювальними поверхнями, та вентиляційну зону, сконфігуровану для вибіркового вкривання рухомим регулюючим елементом, причому регулюючий елемент включає перший обмежувальний край, сконфігурований для зачеплення з першою зачеплювальною поверхнею, та другий обмежувальний край, сконфігурований для зачеплення з другою зачеплювальною поверхнею для обмеження обертального руху, і регулюючий елемент є по суті непроникним для вентиляційного повітря між першим та другим обмежувальними краями, і заготовка є сконфігурованою таким чином, що відносна окружна позиція регулюючого елемента між першою та другою зачеплювальними поверхнями визначає рівень вентиляції пристрою для куріння, причому розмір вентиляційної зони, який вкривається регулюючим елементом, прямо визначає рівень вентиляції пристрою для куріння. В іншому варіанті втілення описується пристрій для куріння, в якому перша частина є рухомою відносно другої частини у межах, які визначаються регулюючим елементом, причому регулюючий елемент також є пристосованим для регульованого вкривання вентиляційної зони для визначення вентиляції пристрою для куріння. Короткий опис фігур Далі виключно для прикладу описуються різні варіанти втілення винаходу з посиланням на супровідні фігури, серед яких: 1 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 1 є частковим подовжнім розрізом пристрою для куріння згідно з прикладом втілення винаходу, Фігура 2 є видом у плані заготовок та стрижневих виробів згідно з першим варіантом втілення пристрою для куріння, Фігура 3 є видом у плані заготовки згідно з першим варіантом втілення пристрою для куріння, Фігура 4 є видом у плані заготовки згідно з другим варіантом втілення пристрою для куріння, Фігура 5 є видом у плані заготовки згідно з третім варіантом втілення пристрою для куріння, Фігура 6 є видом у плані іншої заготовки згідно з третім варіантом втілення пристрою для куріння, Фігура 7 є видом у плані заготовок згідно з четвертим варіантом втілення пристрою для куріння, Фігура 8 є видом у плані заготовок згідно з п'ятим варіантом втілення пристрою для куріння, Фігура 9 є видом у плані заготовок та стрижневих виробів згідно з шостим варіантом втілення пристрою для куріння, Фігура 10 є видом у плані заготовки згідно з сьомим варіантом втілення пристрою для куріння, Фігура 11 є видом у плані заготовок згідно з восьмим варіантом втілення пристрою для куріння, Фігура 12 є видом у плані заготовки згідно з дев'ятим варіантом втілення пристрою для куріння, Фігура 13 є видом у плані заготовки та стрижневих виробів згідно з десятим варіантом втілення пристрою для куріння, Фігура 14 є видом у плані заготовки та стрижневих виробів згідно з одинадцятим варіантом втілення пристрою для куріння, Фігура 15 є видом у плані заготовок та стрижневих виробів згідно з дванадцятим варіантом втілення пристрою для куріння, Фігура 16 є видом у плані заготовок та стрижневих виробів згідно з тринадцятим варіантом втілення пристрою для куріння, Фігура 17 є схематичним зображенням першого способу виготовлення пристрою для куріння згідно з даним винаходом, Фігура 18 є схематичним зображенням другого способу виготовлення пристрою для куріння згідно з даним винаходом, і Фігура 19 є схематичним зображенням третього способу виготовлення пристрою для куріння згідно з даним винаходом. Детальний опис винаходу У контексті цього опису термін "пристрій для куріння" охоплює придатні для куріння продукти, такі, як сигарети, сигари та сигарили на основі тютюну, похідних тютюну, розширеного тютюну, відновленого тютюну або замінників тютюну, а також продуктів "heat-not-burn" (тобто, продуктів, у яких аромат від матеріалу для куріння створюється через нагрівання без викликання згоряння матеріалу). Пристрій для куріння, створений шляхом втілення пристрою або способу, включає видовжене джерело придатного для куріння матеріалу. Зокрема, придатним для куріння матеріалом є тютюн, який є сформованим у циліндричний тютюновий стрижень. Один або кілька фільтрів або секцій фільтра приєднуються до тютюнового стрижня. Кожен фільтр або секція фільтра включає фільтрувальний матеріал, загорнутий у листовий матеріал, наприклад, папір, такий, як фіцела. Фільтр або секції фільтра визначають подовжню вісь, яка є спільною з подовжньою віссю тютюнового стрижня. У контексті цього опису термін "компонент пристрою для куріння" або "стрижневий виріб" включає будь-який компонент пристрою для куріння, такий, як тютюновий стрижень, фільтр, секція фільтра або мундштук, або їх комбінацію. Один або кілька компонентів пристрою для куріння обмежуються обгорткою. Обгортка може виконувати одну або кілька з таких функцій: з'єднання двох компонентів, забезпечення структурної підтримки для одного або кількох компонентів, що забезпечує можливість переміщення відносно іншої частини пристрою для куріння для регулювання характеристики пристрою для куріння (наприклад, вентиляції) або будь-якої іншої функції. Фігура1 показує приклад пристрою для куріння 100, який може бути виготовлений згідно з варіантом втілення пристрою або способу. Цей пристрій для куріння є лише прикладом, і пристрій та спосіб можуть застосовуватись у виготовленні різних типів пристроїв для куріння, які мають перший обгорнутий шар, та другий обгорнутий шар, який оточує перший обгорнутий шар. Пристрій для куріння 100 включає першу частину, яка включає джерело придатного для 2 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 куріння матеріалу 111. У цьому прикладі придатним для куріння матеріалом є тютюн у формі тютюнового стрижня. Пристрій для куріння 100 також включає одну або кілька секцій фільтра, приєднаних до джерела придатного для куріння матеріалу 111. Типовий пристрій для куріння включає частину, яка може переміщуватися для вибору характеристики пристрою для куріння, наприклад, рівня вентиляції. У цьому прикладі переміщення є обертальним. У деяких варіантах втілення пристрій для куріння необов'язково включає обмежувач (обмежувальний механізм), сконфігурований для обмеження переміщення до заданих меж. Пристрій для куріння включає першу секцію фільтра 112 та другу секцію фільтра 114. Перша секція фільтра 112 приєднується до джерела придатного для куріння матеріалу для утворення єдиного блока. Тютюновий стрижень та перша секція фільтра 112 можуть бути з'єднані з вкривальним шаром для прикріплення першої секції фільтра 112 до тютюнового стрижня, утвореним, наприклад, з листового матеріалу, наприклад, обідкового паперу, як відомо спеціалістам. У деяких прикладах перша секція фільтра 112 включає додаток, наприклад, вугілля. У деяких прикладах додатком може бути активоване вугілля. Тютюновий стрижень та перша секція фільтра вказуються як перша частина пристрою для куріння або як тютюновий блок і у деяких прикладах є жорстко з'єднаними у єдиний блок. Видовжений тютюновий стрижень та перша секція фільтра визначають подовжню вісь пристрою для куріння. Задній напрямок визначається у напрямку ротового кінця пристрою для куріння, а передній напрямок визначається у напрямку тютюнового або запалювального кінця пристрою для куріння. Друга частина пристрою для куріння включає другу секцію фільтра 114. Друга секція фільтра 114 є співвісною з першою секцією фільтра 112 і розташовується позаду від першої секції фільтра 112. Тютюновий стрижень, перша секція фільтра 112 та друга секція фільтра 114 можуть розглядатись як приклади стрижневих виробів 110 або "осердя" пристрою для куріння, навколо якого намотують внутрішню обгортку та зовнішню обгортку. Пристрій для куріння може бути утворений з одним або кількома стрижневими виробами. Тютюновий стрижень та перша секція фільтра є сконфігурованими для обертання як один блок навколо подовжньої осі. Перша та/або друга секції фільтра 112, 114 є виконаними з традиційного фільтрувального матеріалу, наприклад, джгута з ацетату целюлози. Перша та/або друга секції фільтра 112, 114 також включають листовий матеріал, наприклад папір, такий, як фіцела, що намотується навколо фільтрувального матеріалу. Фільтрувальний матеріал та намотаний навколо нього листовий матеріал утворюють приклад стрижневого виробу. Перша та друга і наступні описані обмотки є окремими й додатковими до листового матеріалу, який намотується безпосередньо на фільтрувальний матеріал або тютюновий матеріал і формує фільтрувальні стрижні або тютюновий стрижень. Пристрій для куріння 100 включає певну кількість шарів, які простягаються, намотуючись навколо одного або кількох стрижневих виробів. Кожен шар може мати форму циліндричної трубки, яка проходить по окружності тютюнового стрижня 111, першої секції фільтра 112 та/або другої секції фільтра 114. Певна кількість шарів може утворюватися однією або кількома заготовками з листового матеріалу, намотаними навколо стрижневих виробів один або кілька разів. У першому варіанті втілення винаходу перша заготовка 300 є намотаною безпосередньо навколо стрижневих виробів. Друга заготовка 200 є намотаною навколо першої заготовки 300. У цьому прикладі кожна з-поміж першої та другої заготовок 300, 200 двічі намотується навколо стрижневих виробів 110. У цьому варіанті втілення перша заготовка 300 та стрижневий виріб 110 (наприклад, перша секція фільтра 112, як показано) включають або мають приєднаний дискретно переміщуваний механізм 116, 304, який більш детально описується нижче. Фігура 2 показує стрижневі вироби 110, як описано з посиланням на Фігуру 1. Також показано першу заготовку 300 та другу заготовку 200. Вирівнювання першої та другої заготовок 300, 200 та стрижневих виробів 110 вказує на прикріплення відповідної частини першої заготовки 300 до стрижневих виробів та другої заготовки 200 до першої заготовки 300. Перша та друга заготовки 300, 200 обидві є виконаними з листового матеріалу. У деяких аспектах листовим матеріалом є папір. Перша та друга заготовки 300, 200 обидві є суцільними листами матеріалу. Перша та друга заготовки 300, 200 обидві обгортаються у кілька шарів навколо всієї окружності пристрою для куріння. Дискретно переміщуваний механізм включає першу дискретно переміщувану поверхню 116, яка зачеплюється з другою дискретно переміщуваною поверхнею 304, які є сконфігурованими для переміщення відносно одна одної з ділильним переміщенням між окремими позиціями. У деяких аспектах дискретне переміщення може створювати звук клацання при переміщенні між позиціями дискретного переміщення. Перша дискретно переміщувана поверхня включає гребені та пази (заглиблення) 116 на 3 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішній поверхні першої секції фільтра. Гребені та пази розташовуються таким чином, щоб забезпечувалося градуювання окружного переміщення. У деяких прикладах гребені та пази 116 проходять по суті у подовжньому напрямку. Гребені та пази 116 утворюються зовнішньою паперовою обгорткою та фільтрувальним матеріалом, які разом утворюють першу секцію фільтра. Друга дискретно переміщувана поверхня включає один або кілька вертикальних виступів, які відходять у радіальному напрямку. Один або кілька виступів можуть бути передбачені у формі защіпки 304. Защіпка включає радіально виступаючий гребінь, який включає видовжений виступ, який простягається у подовжньому напрямку. Защіпка 304 є сконфігурованою для зачеплення з елементами 116 (наприклад, гребенями) на зовнішній поверхні стрижневих виробів для забезпечення дискретного переміщення при обертанні між крайньою внутрішньою обмоткою навколо стрижневих виробів та принаймні одним зі стрижневих виробів, зокрема, першою секцією фільтра 112. Утримувальний блок другої дискретно переміщуваної поверхні, який також називається защіпним утримувальним блоком 306, включає защіпку 304. Защіпний утримувальний блок 306 може бути шматком листового матеріалу, складеного таким чином, щоб утворювати защіпку 304. Защіпка 304 має трикутний розріз для радіального виступання всередину. Вершина трикутного розрізу зачеплюється з елементами 116, наприклад, гребенями, у першій секції фільтра 112. Защіпний утримувальний блок 306 включає певну кількість складок для утворення трикутного розрізу защіпки 304. Защіпний утримувальний блок 306 простягається навколо лише частини окружності стрижневих виробів 110. Защіпний утримувальний блок 306 є прикріпленим до утримувальної секції 320 першої заготовки 300. Утримувальна секція 320 простягається навколо всієї окружності стрижневих виробів 110. Наприклад, утримувальна секція 320 простягається навколо однієї цілої окружності лише стрижневих виробів. Утримувальна секція 320 є намотаною навколо стрижневих виробів 110 у формі трубки, тобто, циліндричної трубки. Утримувальна секція 320 є сконфігурованою таким чином, щоб її фрагменти з'єднувалися між собою, закріплення у формі трубки, яка обгортається навколо стрижневого виробу. Перша заготовка 300 є сконфігурованою для утримання защіпки 304 у радіальній позиції, завдяки чому защіпка 304 може дискретно переміщуватися між дискретно переміщуваними гребенями першої дискретно переміщуваної поверхні. Зокрема, защіпний блок 306 утримується на радіальній відстані від принаймні частини першої дискретно переміщуваної поверхні, наприклад, на радіальній відстані від внутрішньої у радіальному напрямку частини пазів. Таким чином, зачеплені перша та друга дискретно переміщувані поверхні можуть розглядатись як відокремлені проміжком, водночас функціонуючи для забезпечення дискретного переміщення. Перша та друга дискретно переміщувані поверхні перебувають у заданій радіальній позиції відносно одна одної. У деяких аспектах ця радіальна позиція є принаймні мінімальним проміжком. У деяких аспектах перша та друга дискретно переміщувані поверхні є відокремленими проміжками, таким чином, що перша та друга дискретно переміщувані поверхні не можуть бути притиснуті або зміщені одна до одної або примусово приведені у контакт одна з одною. Перша заготовка 300 включає принаймні одну розпірну секцію, сконфігуровану для підтримання радіальної позиції між першою та другою дискретно переміщуваними поверхнями. У деяких аспектах перша заготовка 300 включає першу та другу розпірні секції 310a, 310b, сконфігуровані для підтримання цієї радіальної позиції. Перша та друга розпірні секції 310a, 310b розташовуються попереду та позаду від другої дискретно переміщуваної поверхні 304, відповідно. Кожна з-поміж першої та другої розпірних секцій 310a, 310b включає першу частину 311a, яка у ламкому режимі приєднується до утримувальної секції 320. Наприклад, заготовка 300 включає певну кількість перфораційних отворів 325, які проходять по окружності між першими частинами 311a та утримувальною секцією 320. Перша та друга розпірні секції 310a, 310b є видовженими секціями з листового матеріалу, прикріпленими до першої секції фільтра. Перша та друга розпірні секції 310a, 310b відокремлюються подовжнім проміжком, що забезпечує доступ між ними до першої дискретно переміщуваної поверхні. У деяких прикладах перша та/або друга розпірні секції 310a, 310b приєднуються до частин першої дискретно переміщуваної поверхні на першій секції фільтра 112. Друга дискретно переміщувана поверхня має контактувати з іншою частиною першої дискретно переміщуваної поверхні на першій секції фільтра 112, між першою та другою розпірними секціями 310a, 310b. Перша та друга розпірні секції 310a, 310b утворюють внутрішній шар та зовнішній шар навколо стрижневого виробу 110. Таким чином, перша та друга розпірні секції 310a, 310b двічі обгортаються навколо всієї окружності стрижневих виробів. Перші частини 311a розпірних 4 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 секцій 310a, 310b та утримувальна секція 320 є сконфігурованими для утворення зовнішнього шару заготовки 300. Внутрішній шар забезпечується другою частиною 311b першої та другої розпірних секцій 310a, 310b. Внутрішній шар та зовнішній шар намотуються один за одним. Зокрема, ділянку заготовки для утворення внутрішнього шару намотують навколо всієї окружності пристрою для куріння, тобто, навколо стрижневих виробів. Зовнішній шар суцільно утворюється як частина однієї заготовки і розташовується після внутрішнього шару. Зовнішній шар намотується навколо всієї окружності. У деяких аспектах додаткова кількість заготовки частково перекривається з зовнішнім шаром для закріплення зовнішнього шару у формі трубки. У деяких аспектах перекривання також закріплює внутрішній шар у формі трубки. Намотування заготовки є безперервним. Другі частини 311b приєднуються безпосередньо до стрижневого виробу, наприклад, першої секції фільтра 112. Защіпний утримувальний блок 306 спочатку приєднують до зовнішнього шару першої заготовки 300, тобто, на утримувальній секції 320. Друга заготовка 200 оточує утримувальну секцію і першу та другу розпірні секції 310a, 310b, 320. Друга заготовка 200 простягається у подовжньому напрямку над утримувальною секцією 320 та принаймні однією з-поміж першої та другої розпірних секцій 310a, 310b. Друга заготовка 200 приєднується до утримувальної секції. Частина другої заготовки також контактує з принаймні однією з-поміж першої та другої розпірних секцій 310a, 310b для підтримання утримувальної секції 320 у заданій радіальній позиції відносно першої дискретно переміщуваної поверхні 116. Таким чином, шар (наприклад, другої заготовки 200) налягає і контактує з зовнішньою поверхнею принаймні однієї з-поміж першої та другої розпірних секцій 310a, 310b для підтримання утримувальної секції 320 у заданій радіальній позиції відносно першої дискретно переміщуваної поверхні 116. Розпірна секція забезпечує інтервал між двома шарами листового матеріалу заготовки 300. У деяких аспектах налягаючий шар є трубчастим шаром листового матеріалу. Наприклад, трубчастий шар утворює оточення і простягається у подовжньому напрямку лише над утримувальною секцією 320 та задньою розпірною секцією 310b. Шар, який забезпечує підтримку, може бути зовнішнім шаром другої заготовки, тобто, крайнім зовнішнім шаром пристрою для куріння. Шар, який забезпечує підтримку, може контактувати з одним або кількома іншими шарами або секціями, які кріпляться до розпірної секції. Таким чином, секція або шар, які підтримують другу дискретно переміщувану поверхню, можуть контактувати з будь-якою прийнятною радіальною опорою, яка може контактувати безпосередньо з розпірною секцією, контактувати з одним або кількома шарами, прикріпленими до розпірної секції, або одним або кількома окремими шарами, прикріпленими до стрижневого виробу, наприклад, навколо другої секції фільтра. У деяких прикладах защіпна утримувальна секція 320 може переміщуватися по окружності у межах розпірних секцій 310a, 310b і/або обмежуватися ними у подовжньому напрямку. Фігура 3 показує перший варіант втілення другої заготовки 200, сконфігурованої для утворення частини пристрою для куріння, що має принаймні одну з функцій, зазначених вище. Заготовка 200 має такі розміри, щоб двічі намотуватися навколо одного або кількох стрижневих виробів для утворення першого (зовнішнього) рівня 240 та другого (внутрішнього) шару 230. Заготовка 200 включає листовий матеріал, зокрема, один шар листового матеріалу. Наприклад, листовим матеріалом є папір. Перший зовнішній шар 240 та другий внутрішній шар 230 обидва простягаються навколо всієї окружності стрижневих виробів. Заготовка 200 включає перекривальну секцію 211, яка простягається по окружності за межі першого шару 240 для перекривання та з'єднання (приклеювання) з першим шаром та фіксації заготовки 200 у формі трубки. Друга заготовка 200 є сконфігурованою для намотування навколо стрижневого(их) виробу(ів), який(і) вже є обгорнутим(и) першою заготовкою 300. Затінені ділянки заготовок у будь-якому варіанті втілення можуть позначати місця нанесення адгезиву, хоча ділянки нанесення адгезиву можуть відрізнятися від показаних на фігурі. Заготовка 200 включає певну кількість секцій, які належать до першої частини пристрою для куріння, та певну кількість секцій, які належать до другої частини пристрою для куріння. Перша частина може обертатися відносно другої частини для регулювання характеристик пристрою для куріння, наприклад, вентиляції. На першому (зовнішньому) шарі 240 перша секція 213 належить до першої частини. Друга секція 214 належить до другої частини. На другому (внутрішньому) шарі 230 третя секція 233 та четверта секція 235 належать до першої частини. П'ята секція 234, регулюючий елемент 250 та утримувальна секція 236 регулюючого елемента належать до другої частини. Далі описуються функції цих секцій. В альтернативному варіанті друга заготовка 200 може розглядатись як така, 5 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 що включає першу частину, яка має першу секцію 213, третю секцію 233 та четверту секцію 235. Друга частина включає другу секцію 214, п'яту секцію 234 та утримувальну секцію 236 регулюючого елемента. Усі секції початково з'єднуються на одній заготовці 200. Заготовка 200 може бути двічі намотана як одне ціле навколо стрижневих виробів. У деяких аспектах заготовка 200 включає ламкі з'єднання для розділення секцій та забезпечення можливості переміщення. Нерозділені секції можуть залишатися суцільними. Кожна секція простягається навколо всієї окружності стрижневих виробів. Внутрішній шар та зовнішній шар намотуються один за одним. Зокрема, ділянку заготовки для утворення внутрішнього шару намотують навколо всієї окружності пристрою для куріння, тобто, навколо стрижневих виробів. Зовнішній шар суцільно утворюється як частина однієї заготовки і розташовується після внутрішнього шару. Зовнішній шар намотується навколо всієї окружності. У деяких аспектах додаткова кількість заготовки частково перекривається з зовнішнім шаром для закріплення зовнішнього шару у формі трубки. У деяких аспектах перекривання також закріплює внутрішній шар у формі трубки. Намотування заготовки є безперервним. Секції другого (внутрішнього) шару 230 оточують і приєднуються до стрижневих виробів першої частини, наприклад, тютюнового стрижня та секції фільтра, наприклад, обгорнутих першою заготовкою 300. Другий (внутрішній) шар 230 оточує й приєднується до стрижневих виробів другої частини, наприклад, другої секції фільтра. Наприклад, п'ята секція 234 приєднується до другої секції фільтра 114, або безпосередньо, або через один або кілька окремих роздільних шарів. Третя секція 233, четверта секція 235 та утримувальна секція 236 регулюючого елемента розташовуються навколо стрижневих виробів першої частини. Наприклад, усі ці секції 233, 235, 236 розташовуються навколо першої секції фільтра. Третя секція 233 та четверта секція 235 приєднуються до стрижневого виробу першої частини і переміщуються з першою секцією фільтра. Третя секція 233 є прикріпленою до зовнішньої сторони передньої розпірної секції 310a. Четверта секція 235 прикріплюється до задньої розпірної секції 310b. Таким чином, четверта секція 235 забезпечує роздільний шар, і у деяких прикладах зовнішня сторона четвертої секції забезпечує контактну поверхню, яка використовується для підтримання радіальної позиції другої секції. У деяких аспектах ширина четвертої секції є по суті такою самою (або меншою), як у другої розпірної секції 310b. Утримувальна секція 236 регулюючого елемента може переміщуватися навколо стрижневих виробів першої частини. Зокрема, утримувальна секція 236 регулюючого елемента може переміщуватися по окружності навколо першої секції фільтра 112 та/або першої дискретно переміщуваної поверхні 116. У деяких аспектах утримувальна секція 236 регулюючого елемента прикріплюється до защіпної утримувальної секції 320 на першій заготовці. Таким чином, переміщення утримувальної секції 236 регулюючого елемента є дискретним. Перша секція 213 прикріплюється розташованої під нею третьої секції 233. Друга секція 214 прикріплюється до розташованої під нею утримувальної секції 236 регулюючого елемента на ділянці 214a і прикріплюється до розташованої під нею п'ятої секції 234 на ділянці 214c. Друга секція 214 налягає на четверту секцію 234 на ділянці 214b і не кріпиться до четвертої секції 234. Друга заготовка 200 обгортається навколо стрижневих виробів як єдиний лист. Усі секції другої заготовки 200 початково є приєднаними одна до одної, і можуть відокремлюватись, як описано, через ламкі з'єднання. У деяких аспектах друга заготовка 200 включає єдиний лист, з яким утворюються ламкі з'єднання для визначення різних секцій. Секції, які не відокремлюються через ламке з'єднання або прорізи, вважаються такими, що залишаються суцільно сформованими. Таким чином, перша та третя секції 213, 233 є суцільними і можуть розглядатись як єдина двошарова обгортка. Подібним чином утримувальна секція 236 регулюючого елемента, друга секція 214 та п'ята секція 234 є суцільними і можуть розглядатись як єдина двошарова обгортка. Утримувальна секція 236 регулюючого елемента початково є суцільно сформованою з зовнішнім шаром, який є безперервно намотаним навколо утримувальної секції 236 регулюючого елемента. Друга заготовка 200 включає секції, які можуть зачеплюватися для обмеження переміщення між першою та другою частинами пристрою для куріння. У деяких аспектах третя секція 233 та утримувальна секція 236 регулюючого елемента є сконфігурованими для зачеплення з метою обмеження діапазону обертання між першою та другою частинами пристрою для куріння. Одна з секцій, до яких належать третя секція та утримувальна секція регулюючого елемента, утворює регулюючий елемент або вушко 250. У цьому прикладі регулюючий елемент 250 є частиною утримувальної секції 236 регулюючого елемента. Регулюючий елемент 250 є частиною заготовки, яка простягається у подовжньому напрямку за межі суміжної частини секції, 6 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 що утворює регулюючий елемент. Наприклад, регулюючий елемент 250 є складовою частиною утримувальної секції 236 регулюючого елемента заготовки 200. Регулюючий елемент 250 знаходиться й тому ж самому радіальному шарі, що й утримувальна секція 236 регулюючого елемента заготовки 200. Утримувальна секція 236 регулюючого елемента проходить навколо всієї окружності пристрою для куріння або стрижневих виробів. Утримувальна секція 236 регулюючого елемента є трубкою, наприклад, циліндричною трубкою. Утримувальна секція 236 регулюючого елемента може розглядатись як така, що має один або два шари, які простягаються навколо стрижневих виробів. Будь-яка з цих особливостей стосується будь-якого варіанта втілення. У деяких аспектах регулюючий елемент 250 обмежує крайню в подовжньому напрямку ділянку секції, на якій він є утвореним. У деяких аспектах регулюючий елемент 250 є крайньою (передньою) у подовжньому напрямку частиною заготовки 200, яка належить до другої частини пристрою для куріння. Регулюючий елемент простягається у подовжньому напрямку за межі решти утримувальної секції 236 регулюючого елемента. Утримувальна секція, до якої приєднується регулюючий елемент, простягається по окружності за межі регулюючого елемента 250. У деяких прикладах утримувальна секція простягається по окружності за межі регулюючого елемента лише на одній подовжній стороні регулюючого елемента. Регулюючий елемент 250 може переміщуватися по окружності в обмеженому діапазоні. Регулюючий елемент 250 може переміщуватися між першою зачеплювальною поверхнею 233a та другою зачеплювальною поверхнею 233b. Перша зачеплювальна поверхня 233a та друга зачеплювальна поверхня 233b утворюють канал 239, який проходить по окружності і в якому може переміщуватися регулюючий елемент 250. Частина каналу 239 є сконфігурованою таким чином, щоб забезпечувалася можливість проходження через неї вентиляційного повітря. Таким чином, частина окружності каналу 239 може розглядатись як вентиляційний отвір. Канал 239 є відкритим уздовж подовжнього краю. Зокрема, подовжній край каналу 239 навпроти регулюючого елемента 250 є відкритим. Цей подовжній край проходить по суті по окружності. Канал 239 визначає подовжній край або межу секції, що утворює канал 239. Перша зачеплювальна поверхня 233a та друга зачеплювальна поверхня 233b утворюються секцією заготовки 200, яка є частиною іншої з-поміж першої або другої частини заготовки, від регулюючого елемента. Перша зачеплювальна поверхня 233a та друга зачеплювальна поверхня 233b простягаються по суті у подовжньому напрямку. Єдина заготовка включає вушко та секцію, що утворює першу та другу зачеплювальні поверхні. Зокрема, той самий шар тієї самої заготовки включає вушко та секцію, що утворює першу та другу зачеплювальні поверхні. Заготовка є пристосованою для ламкого відокремлення або відрізання для забезпечення можливості переміщення вушка між першою та другою зачеплювальними поверхнями. Регулюючий елемент 250 визначає першу та другу обмежувальні поверхні 253a, 253b на краях регулюючого елемента на осі переміщення, тобто, на окружному краї регулюючого елемента 250. Контакт першої та другої обмежувальних поверхонь 253a, 253b регулюючого елемента 250 між першою зачеплювальною поверхнею 233a та другою зачеплювальною поверхнею 233b обмежує відносне обертання між першою та другою частинами. Обертання першої частини до другої частини визначає вентиляцію пристрою для куріння. У деяких аспектах допустимі межа обертання відповідає різниці між мінімальним та максимальним рівнем вентиляції. Перша та друга обмежувальні поверхні 253a, 253b регулюючого елемента 250 простягаються по суті у подовжньому напрямку. У деяких прикладах перша та друга обмежувальні поверхні 253a, 253b регулюючого елемента 250 простягаються у подовжньому напрямку за межі секції, до якої приєднується регулюючий елемент. Перша та друга обмежувальні поверхні 253a, 253b регулюючого елемента 250 розташовуються по окружності у межах окружного діапазону решти секції, що утворює регулюючий елемент. Наприклад, решта секції (утримувальна секція 236 регулюючого елемента), що утворює регулюючий елемент, простягається навколо всієї окружності стрижневих виробів. Регулюючий елемент проходить лише по частині окружності. Регулюючий елемент 250 проходить лише по відносно малій частині окружності пристрою для куріння. Наприклад, регулюючий елемент 250 проходить менше, ніж по половині окружності. Регулюючий елемент 250 та інтервал між першою та другою зачеплювальними поверхнями 233a, 233b можуть мати такі розміри, щоб визначати мажі обертального руху від 90 до 180 градусів, зокрема, від 110 до 140 градусів, ще краще – приблизно 120 градусів. Перша обмежувальна поверхня 253a регулюючого елемента 250 та перша зачеплювальна поверхня 233a проходять паралельно одна одній і/або є комплементарними за формою. У 7 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 деяких аспектах друга обмежувальна поверхня 253b регулюючого елемента 250 та друга зачеплювальна поверхня 233b проходять паралельно одна одній і/або є комплементарними за формою. Наприклад, перша та друга обмежувальні поверхні і перша та друга зачеплювальні поверхні простягаються по суті у подовжньому напрямку. Регулюючий елемент 250 виконує ще одну функцію при регулюванні вентиляції пристрою для куріння. Зокрема, регулюючий елемент 250 безпосередньо регулює вентиляцію пристрою для куріння шляхом вибіркового накривання або закривання однієї або кількох вентиляційних зон. Регулюючий елемент 250 є сконфігурованим таким чином, щоб переміщуватись у позицію вирівнювання з однією або кількома вентиляційними зонами у радіально суміжній частині пристрою для куріння. Регулюючий елемент 250 є виконаним з матеріалу, який по суті є непроникним для повітря, зокрема, паперу, який є непроникним для повітря. Регулюючий елемент 250 є сконфігурованим таким чином, щоб накривати одну або кілька вентиляційних зон, що належать до зон куріння, таким чином, щоб вентиляційне повітря не могло надходити у пристрій для куріння через зону, яка є накритою регулюючим елементом 250. Регулюючий елемент є непроникним для повітря між першою та другою обмежувальними поверхнями 253a, 253b. Перша та друга обмежувальні поверхні 253a, 253b визначають межі обертання і визначають розмір вентиляційної зони, яка є накритою або ненакритою. Площа вентиляційної зони, накрита регулюючим елементом 250, може змінюватись і визначає вентиляцію. Таким чином, регулюючий елемент 250 виконує подвійну функцію прямого регулювання рівня вентиляції шляхом накривання одного або кількох вентиляційних отворів та обмеження переміщення регулюючого елемента до заданого діапазону, наприклад, між максимальним та мінімальним рівнями вентиляції. Обгорнута друга заготовка 200 забезпечує з'єднання між другою секцією фільтра 114 та першою секцією фільтра 112. Це з'єднання сполучає другу дискретно переміщувану поверхню (наприклад, защіпку 304) з другою секцією фільтра 114. Друга дискретно переміщувана поверхня 304, друга секція фільтра 114 та друга частина пристрою для куріння можуть переміщуватися в окружному напрямку і обмежуються у подовжньому напрямку. У деяких прикладах подовжнє обмеження передбачено до однієї подовжньої позиції відносно першої частини пристрою для куріння. Зокрема, зовнішній шар другої заготовки 200 забезпечує це з'єднання. Зовнішній шар листового матеріалу, що забезпечує це з'єднання, оточує, але сам по собі не забезпечує, дискретно переміщуваний механізм та/або обмежуючий обертання механізм. З'єднання другою заготовкою 200 другої секції фільтра 114 з першою частиною пристрою для куріння включає п'яту секцію 234, другу секцію 214 та утримувальну секцію 236 регулюючого елемента. П'ята секція 234 приєднується до другої секції фільтра 114. Утримувальна секція 236 регулюючого елемента приєднується до защіпної утримувальної секції 320 і/або розташовується перед четвертою секцією 235. Заготовка 200 з'єднує другу секцію фільтра 114 з утримувальною секцією 236 регулюючого елемента. Зокрема, зовнішній шар заготовки 200 (тобто, друга секція 214) забезпечує з'єднання, наприклад, між п'ятою секцією 234 та утримувальною секцією 236 регулюючого елемента. Заготовка 200 забезпечує цілу трубу з матеріалу, що з'єднує другу секцію фільтра 114 з контактною поверхнею, передбаченою для обмеження подовжнього переміщення, наприклад, заднього переміщення другої секції фільтра 114 від першої секції фільтра. Контактна поверхня по суті може запобігати подовжньому переміщенню між першою та другою частинами пристрою для куріння в одному напрямку. З'єднувальна трубка включає два радіальні шари (тобто, два шари навколо всієї окружності) на передньому та задньому кінцях, з'єднані одним шаром. З'єднувальна трубка є сформованою як єдина деталь, наприклад, з єдиного листа матеріалу. П'ята секція 234, друга секція та утримувальна секція 236 регулюючого елемента є сформованими як єдина деталь. Таким чином, забезпечується надійне з'єднання другої секції фільтра. Задня ділянка зовнішнього шару другої заготовки 200 (друга секція 214) простягається над задньою розпірною секцією 310b першої заготовки 300, але не кріпиться до неї. Я к і в інших варіантах втілення, крайній зовнішній шар 240 заготовок, які обгортаються навколо стрижневих виробів, забезпечує єдине сполучення між першою та другою секціями фільтра. Приєднання крайнього зовнішнього шару до першої секції фільтра відбувається через секцію (наприклад, защіпну утримувальну секцію 320), яка обмежується суміжною, відокремлюваною частиною (четвертою секцією 235) заготовки у подовжньому напрямку. Ці особливості також можуть бути присутні, необов'язково у модифікованій формі, в інших варіантах втілення винаходу. У прикладі з Фігури 3 заготовка 200 включає одну або кілька вентиляційних зон 270. Зокрема, вентиляційну зону 270 утворюють у частині заготовки 200 для утворення іншого шару для регулюючого елемента 250. У деяких аспектах перший (зовнішній) шар 240 включає 8 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 вентиляційну зону 270, і другий (внутрішній) шар 230 включає регулюючий елемент 250. Регулюючий елемент 250 та вентиляційна зона 270 знаходяться на суміжних шарах. Канал 239 та вентиляційний отвір 270 утворюються на окремих (суміжних) шарах пристрою для куріння і є фіксованими відносно один одного. Регулюючий елемент 250 може переміщуватися як відносно шару, що утворює канал, так і відносно шару, який утворює одну або кілька вентиляційних зон 270. Регулюючий елемент 250 може переміщуватись у межах каналу, тому регулюючий елемент 250 не є просто якоюсь частиною шару, що утворює канал. Розмір площі вентиляційної зони 270, яка накривається/відкривається безпосередньо регулюючим елементом, є єдиним чинником у визначенні зміни вентиляційної зони пристрою для куріння. Зокрема, інші частини пристрою для куріння, наприклад, секція, що утворює канал, у якому може переміщуватися регулюючий елемент, не є сконфігурованими для накривання вентиляційної зони згідно з даним винаходом для регулювання рівня вентиляції. Вентиляційна зона 270 і перша та друга зачеплювальні поверхні 233a, 233b утворюються певною кількістю суцільних шарів листового матеріалу, наприклад, двома шарами одного листа матеріалу. Вентиляційна зона 270 є видовженою, простягаючись у напрямку, в якому може переміщуватися регулюючий елемент 250, тобто, по окружності. Вентиляційна зона 270 має довжину, яка є коротшою за довжину каналу 239. У деяких прикладах довжина вентиляційної зони 270 є по суті такою самою, що й довжина (тобто, в окружному напрямку) ходу регулюючого елемента 250 у межах каналу 239. Це дозволяє регулюючому елементові 250 переміщуватися лише між крайньою позицією, в якій вентиляційна зона 270 є повністю накритою (мінімальна вентиляція, регулюючий елемент 250 контактує з першою зачеплювальною поверхнею 233a), та іншою крайньою позицією, в якій вентиляційна зона 270 є повністю відкритою (максимальна вентиляція, регулюючий елемент 250 контактує з другою зачеплювальною поверхнею 233b). Приблизна еквівалентність довжини ходу регулюючого елемента 250 та вентиляційної зони 270 означає, що будь-яке переміщення регулюючого елемента 250 у межах каналу 239 (тобто, першої частини пристрою для куріння відносно другої частини пристрою для куріння) змінює вентиляцію пристрою для куріння. Зміна позиції регулюючого елемента безпосередньо змінює вентиляцію принаймні на більшій частині відстані між першою та другою зачеплювальними поверхнями. У деяких прикладах зміна позиції регулюючого елемента безпосередньо змінює вентиляцію по суті на всій відстані між першою та другою зачеплювальними поверхнями. Таким чином, вентиляція змінюється з позицією регулюючого елемента. Вентиляційну зону 270 показано як єдину вентиляційну зону. В альтернативному варіанті вентиляційна зона 270 включає певну кількість отворів, зокрема, певну кількість отворів у напрямку переміщення регулюючого елемента 250. Вентиляційна зона 270 включає певну кількість окремих отворів в окружному напрямку. У деяких аспектах вентиляційна зона 270 також включає певну кількість отворів у подовжньому напрямку. Вентиляційна зона 270 включає решітку або матрицю отворів. Наприклад, отвори утворюють шляхом електроперфорації (EP). У разі одного отвору регулюючий елемент 250, який вкриває частину отвору, по суті обмежує потік вентиляційного повітря ненакритою зоною. Однак за певних обставин деяка кількість вентиляційного повітря може переміщуватися по окружності у межах вентиляційного отвору, збільшуючи вентиляцію. Певна кількість отворів ізолює повітряний потік через вентиляційну зону для протікання в кожному вентиляційному отворі окремо. Таким чином, накривання одного або кількох отворів може ефективніше обмежувати повітряний потік лише ненакритою зоною. У деяких аспектах регулюючий елемент 250 є призначеним для вибіркового накривання принаймні однієї вентиляційної зони. У деяких прикладах вентиляційна зона включає певну кількість отворів у напрямку переміщення регулюючого елемента 250. Вентиляційна зона може бути утворена як частина однієї заготовки, окрема (наприклад, внутрішня) заготовка, обгорнута навколо стрижневого виробу (наприклад, на заготовці 300) або на окремій зовнішній обгортці, яка оточує регулюючий елемент. Зокрема, регулюючий елемент 250 може переміщуватися для накривання певної кількості розташованих на радіальній відстані й принаймні частково вирівняних у лінію вентиляційних отворів. Принаймні один з розташованих на радіальній відстані вентиляційних отворів включає певну кількість отворів у напрямку переміщення регулюючого елемента 250. Друга заготовка 200 прямо не утворює першу або другу дискретно переміщувану поверхню. Перша дискретно переміщувана поверхня утворюється на першій секції фільтра, наприклад, як описано вище. Друга дискретно переміщувана поверхня утворюється на кільцевому шарі, який проходить навколо дискретно переміщуваної секції, наприклад, як описано вище. Заготовка 200 є сконфігурованою для з'єднання з другою дискретно переміщуваною секцією. Зокрема, утримувальна секція 236 регулюючого елемента є сконфігурованою для з'єднання з зовнішньою 9 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 стороною блока, що утворює другу дискретно переміщувану секцію. Наприклад, утримувальна секція 236 регулюючого елемента прикріплюється адгезивом до зовнішньої сторони блока другої дискретно переміщуваної секції. Секція, що утворює регулюючий елемент, також приєднується до внутрішньої обгортки 300, яка утворює другу дискретно переміщувану поверхню 304. В одному аспекті регулюючий елемент 250 також утворюється утримувальною секцією 236 регулюючого елемента, таким чином, що секція заготовки, яка утворює регулюючий елемент 250, безпосередньо кріпиться до утримувальної секції 320. Регулюючий елемент 250 з'єднується з дискретно переміщуваним механізмом, таким чином, що переміщення регулюючого елемента між зачеплювальними поверхнями 233a, 233b відбувається у кілька окремих етапів, які відповідають окремим рівням вентиляції. Четверта секція 235 приєднується до стрижневого виробу першої частини, наприклад, першої секції фільтра 112. Перша частина пристрою для куріння включає четверту секцію 235. Четверта секція 235 може бути або є відокремленою від сусідніх секцій 234, 236 на внутрішньому шарі другої заготовки 200. Наприклад, друга заготовка 200 включає ламке з'єднання четвертої секції 235 з рештою заготовки 200, наприклад, перфораційними отворами 225 навколо четвертої секції. У деяких прикладах четверта секція 235 також має ламке з'єднання з відповідною секцією на зовнішньому шарі, тобто, секцією 214c. Ламкі з'єднання є сконфігурованими для ламання при першому обертанні між першою та другою секціями. У будь-якому варіанті втілення пристрій для куріння є сконфігурованим для обмеження або запобігання подовжньому переміщенню між передбаченими для обертального руху частинами пристрою для куріння, наприклад, регулюючим елементом та зачеплювальними поверхнями. Обгорнута заготовка має утворювати контактні поверхні, які обмежують подовжнє переміщення або запобігають йому. У деяких аспектах контактні поверхні обмежують переміщення у напрямку, в якому перша та друг секції фільтра примусово віддаляються одна від одної. В альтернативному варіанті напрямок може визначатися при переміщенні першої та другої частин пристрою для куріння у протилежних напрямках, або коли задня частина примусово переміщується у задньому напрямку. У деяких прикладах різні контактні поверхні обмежують або запобігають подовжньому переміщенню у протилежному напрямку. У деяких аспектах контактні поверхні проходять по суті по окружності. У деяких прикладах контактні поверхні проходять навколо всієї окружності пристрою для куріння. Завдяки такому великому розмірові контактних поверхонь, подовжнє відокремлення рухомих частин пристрою для куріння виключається або майже виключається. Одна з контактних поверхонь, сконфігурована для обмеження або запобігання подовжньому переміщенню, може утворюватись утримувальною секцією регулюючого елемента у будь-якому варіанті втілення. Наприклад, контактна поверхня може перебувати на протилежній регулюючому елементові подовжній стороні утримувальної секції регулюючого елемента. У деяких аспектах контактна поверхня є кільцевою або являє собою відбортовану кромку, яка забезпечується, наприклад, намотуванням трубчастого листового матеріалу. Контактна поверхня проходить радіально і по окружності по окружності. Таким чином, розташування утримувальної секції регулюючого елемента та регулюючого елемента (які, наприклад, складають одне ціле і перебувають в одному радіальному шарі) забезпечує обмеження як подовжнього, так і обертального переміщення, і безпосередньо визначає вентиляцію. У деяких аспектах четверта секція 235 розташовується між двома секціями другої частини, і вирівняна секція 214c на зовнішньому шарі також належить до другої частини. Секції другої частини, які оточують четверту секцію, по суті запобігають подовжньому переміщенню другої частини відносно першої частини. Секції другої частини 234, 214, 236 простягаються на той самий радіальний шар, що й трубчаста відбортована кромка четвертої секції 235. Зокрема, контакт між утримувальною секцією 236 регулюючого елемента та четвертою секцією 235 запобігає подовжньому переміщенню другої частини назад відносно першої частини. Контакт між п'ятою секцією 234 та четвертою секцією 235 запобігає подовжньому переміщенню другої частини вперед відносно першої частини. Контакт четвертої секції 234 з суміжними секціями 235, 236 відбувається з краями, що проходять по окружності, таким чином, щоб забезпечувалася можливість відносного окружного переміщення. В іншому аспекті защіпна утримувальна секція 320 забезпечує одну або кілька контактних поверхонь, сконфігурованих для запобігання або обмеження подовжнього переміщення між першою та другою частинами пристрою для куріння. Спрямовані по окружності краї защіпної утримувальної секції 320 і першої та/або другої розпірних секцій 310a, 310b можуть зачеплюватися для запобігання подовжньому переміщенню. Секції другої заготовки 200, які утворюють першу частину пристрою для куріння, у ламкому режимі приєднуються до секцій заготовки 200, що утворює другу частину пристрою для куріння. 10 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, утримувальна секція 236 регулюючого елемента у ламкому режимі приєднується до третьої секції 233 через ламке з'єднання 226 на внутрішньому шарі. Частина ламкого з'єднання 226a початково з'єднує регулюючий елемент 250 з суміжною секцією, тобто, третьою секцією 233. Друга секція 214a у ламкому режимі приєднується до першої секції 213 через ламке з'єднання 228, що простягається на зовнішній шар 240 заготовки 200 і з'єднується зі з'єднанням 226. Ламкі з'єднання 226, 228 розташовуються по суті на одній лінії одне з одним. Обидва ламкі з'єднання 226, 228 проходять по суті по окружності в одній подовжній позиції. Наприклад, будьякі з ламких з'єднань на заготовці можуть включати певну кількість перфораційних отворів, які розташовуються між секціями, які при застосуванні функціонують, переміщуючись відносно одна одної. Показані затінені ділянки призначаються для з'єднання з радіально суміжною поверхнею на внутрішній у радіальному напрямку стороні затіненої ділянки. Суміжна поверхня може бути внутрішнім шаром листового матеріалу, наприклад, секція 214a з'єднується з секцією 236. Суміжна секція може бути стрижневим виробом, наприклад п'ята секція 234 з'єднується з другою секцією фільтра (або прокладкою, намотаною лише навколо другої секції фільтра). У деяких аспектах стрижневі вироби є обгорнутими одним або кількома шарами листового матеріалу (не показано) у другій заготовці 200, такого, як перша заготовка 300, до якої приєднується заготовка 200. З'єднання може забезпечуватися за допомогою адгезиву. Зокрема, другу заготовку 200 вкривають адгезивом перед намотуванням навколо стрижневих виробів. У деяких прикладах перша заготовка 300 намотується лише навколо першої секції фільтра 112. Зовнішня сторона намотаної першої заготовки 300 є циліндром по суті однакового діаметра уздовж подовжньої протяжності обгорнутої першої заготовки 300. Однаковий діаметр (наприклад, розпірної секції) забезпечує практично рівну поверхню, по якій може переміщуватися регулюючий елемент 250 другої заготовки 200. Наприклад, одна з розпірних секцій забезпечує рівну, наприклад, циліндричну, зовнішню поверхню, по якій може обертатися регулюючий елемент 250. Регулюючий елемент 250 може переміщуватися під зовнішнім шаром заготовки 200. Зовнішня сторона намотаної заготовки 200 може мати по суті такий самий діаметр, як у інших стрижневих виробів 110, на які намотується заготовка 200. Зокрема, друга секція фільтра 114 та/або тютюновий стрижень 111 може бути розрахований за розміром або може бути обгорнутий одним або кількома шарами листового матеріалу, таким чином, щоб мати такий самий зовнішній діаметр, як у обгорнутої першої секції фільтра 112. По суті однакові діаметри стрижневих виробів забезпечують можливість намотування та приєднання заготовки 200. В іншому варіанті втілення (не показаному) перша заготовка 300 включає лише першу та другу розпірні секції 310a, 310b. Перша та друга розпірні секції 310a, 310b не з'єднуються утримувальною секцією і є окремими секціями листового матеріалу, намотаного навколо стрижневого виробу 110 у такому самому місці, як показано на Фігурі 2. Перша та друга розпірні секції 310a, 310b можуть бути сконфігуровані таким чином, щоб один раз намотуватися навколо стрижневих виробів для утворення одного роздільного шару, або таким чином, щоб двічі намотуватися навколо стрижневих виробів для утворення двох роздільних шарів. Внутрішній шар та зовнішній шар намотуються один за одним. Зокрема, ділянку заготовки для утворення внутрішнього шару намотують навколо всієї окружності пристрою для куріння, тобто, навколо стрижневих виробів. Зовнішній шар суцільно утворюється як частина однієї заготовки і розташовується після внутрішнього шару. Зовнішній шар намотується навколо всієї окружності. У деяких аспектах додаткова кількість заготовки частково перекривається з зовнішнім шаром для закріплення зовнішнього шару у формі трубки. У деяких аспектах перекривання також закріплює внутрішній шар у формі трубки. Намотування заготовки є безперервним. Защіпний утримувальний блок 306, який включає защіпку 304, приєднується до другої заготовки 200. Зокрема, защіпний утримувальний блок 306 приєднується до секції другої заготовки 200, яка утворює регулюючий елемент (як описано нижче). Защіпка 304 має таку саму функцію, як описано вище, простягаючись між розпірними секціями 310 для зачеплення з першою дискретно переміщуваною поверхнею. Певна кількість шарів навколо стрижневих виробів може розглядатись як розділені на секції. Секції зазвичай утворюють частину першої частини або другої частини пристрою для куріння. У деяких аспектах одна або кілька секцій не приєднуються до першої або другої частини, якщо обертальна позиція такої секції не є пов'язаною з визначенням властивості пристрою для куріння. У деяких прикладах для регулювання властивості пристрою для куріння пристрій для куріння може мати принаймні одну з нижчезазначених характеристик. Перша частина та друга частина обидві виступають над зовнішньою поверхнею пристрою для куріння. Це дозволяє 11 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 користувачеві братись як за першу, так і за другу частини, і створювати відносне переміщення між першою та другою частинами, наприклад, відносне обертання. Перша та друга дискретно переміщувані поверхні є сконфігурованими для зачеплення з метою забезпечення ділильного переміщення. Ця особливість є необов'язковою, і властивість пристрою для куріння може регулюватися без необхідності у дискретному переміщенні. Четверта секція 235, як описано, є необов'язковою. Зокрема, функція запобігання подовжньому переміщенню, яка забезпечується четвертою секцією 235, в альтернативному або в єдиному варіанті може забезпечуватись утримувальною секцією 320, яка переміщується лише по окружності між розпірними секціями 310a, 310b. Заготовка 200 включає певну кількість шарів, які утворюють першу частину пристрою для куріння у передній ділянці та другу частину пристрою для куріння у задній ділянці. Фігура 4 показує другий приклад заготовки 400. Заготовка 400 по суті є такою, як заготовка 200, і однакові частини мають однакові позначення. Заготовка 400 також є сконфігурованою таким чином, щоб намотуватися навколо заготовки 300 і навколо одного або кількох стрижневих виробів 110 пристрою для куріння. Заготовка 400 відрізняється від заготовки 200 розташуванням ламкого з'єднання між першою та другою частинами. Зокрема, у заготовці 400 ламке з'єднання між першою та другою частинами на внутрішньому шарі заготовки (у намотаному стані) не є вирівняним у лінію з ламким з'єднанням між першою та другою частинами на зовнішньому шарі заготовки (у намотаному стані). Межа між першою та другою частинами пристрою для куріння є рознесеною у певній кількості шарів. Зокрема, утримувальна секція 236 регулюючого елемента у ламкому режимі приєднується до третьої секції 233 через ламке з'єднання 426 на внутрішньому шарі. Частина ламкого з'єднання 426a початково з'єднує регулюючий елемент 250 з суміжною секцією, тобто, третьою секцією 233. У показаному прикладі ламке з'єднання 426 проходить по обох окружних сторонах регулюючого елемента 250. В альтернативному варіанті регулюючий елемент 250 початково перебуває на окружному кінці внутрішнього шару 230, таким чином, щоб ламке з'єднання 426 проходило лише по одному з'єднанню від регулюючого елемента 250. Друга секція 214 у ламкому режимі приєднується до першої секції 213 через ламке з'єднання 428, що простягається на зовнішній шар 240 заготовки 200 і з'єднується зі з'єднанням 426. Наприклад, ламкі з'єднання включають певну кількість перфораційних отворів, які проходять по окружності між секціями, таким чином, що заготовка є сконфігурованою для оптимального розривання уздовж перфорації та забезпечення можливості відносного переміщення секцій при застосуванні. Ламкі з'єднання внутрішнього та зовнішнього шарів 426, 428 є зміщеними одне від одного у подовжньому напрямку. Зокрема, ламкі з'єднання 426, 428 по суті не є вирівняними у лінію одне з одним. Обидва ламкі з'єднання 426, 428 проходять по суті по окружності у різних подовжніх позиціях. Ламке з'єднання 426a простягається по окружності у ще одній подовжній позиції. Ламкі з'єднання 426, 428 з'єднуються ламким з'єднанням 429, яке простягається у подовжньому напрямку. Таким чином, передня та задня частини заготовки 400, як на внутрішньому, так і на зовнішньому шарах, можуть переміщуватися відносно одна одної, коли ламкі з'єднання 426, 426a, 428, 429 ламаються при прикладанні зусилля для зміни вентиляції вперше. Межа між передньою та задньою частинами заготовки 400 є рознесеною у подовжньому напрямку на внутрішньому та зовнішньому трубчастих шарах, які забезпечуються обгортальною заготовкою 400. Різні місця розташування ламких з'єднань 426, 428 (або межа між першою та другою частинами пристрою для куріння) означає, що повітря не може втягуватись у пристрій для куріння безпосередньо радіально через вирівняні зазори між секціями заготовки 400 у місцях ламкого з'єднання. Натомість повітря, що надходить через такі зазори, також повинно втягуватись у подовжньому напрямку. Таким чином, кількість повітря, втягнутого у пристрій для куріння через ці зазори, зменшується, поліпшуючи регулювання рівня вентиляції з застосуванням певних вентиляційних отворів. Фігура 5 показує третій варіант втілення заготовки 500. Пристрій для куріння, який включає заготовку 500, по суті виконує такі самі функції, як описано вище. Деталі мають таке саме розташування та функції, якщо спеціально не описано іншого. Заготовка 500 є сконфігурованою для намотування безпосередньо навколо одного або кількох стрижневих виробів пристрою для куріння, зокрема, навколо лише першої секції фільтра 112. Як описано вище, перша секція фільтра 112 утворює першу дискретно переміщувану поверхню. Заготовка 500 є сконфігурована таким чином, щоб утворювати три повні шари, які проходять по окружності першої секції фільтра, і включає зони для утворення внутрішнього 12 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 шару: перший шар 510; проміжний шар: другий шар 520; і зовнішній шар: третій шар 530. Перший, другий та третій шари 510, 520, 530 є сформованими як єдина деталь на єдиному шматку листового матеріалу, що призначається для триразового намотування навколо окружності стрижневого виробу. У деяких прикладах заготовка 500 обгортається ще одним окремим шаром, з іншої заготовки 600, яка є показаною на Фігурі 6. Заготовка 500 є альтернативою першій та другій заготовкам 300, 200, описаним з посиланням на Фігури 2 та 3. Перший шар 510 включає першу та другу розпірні секції 512a, 512b. Перша та друга розпірні секції 512a, 512b є сконфігурованими для безпосереднього приєднання та обгортання стрижневого виробу, зокрема, першої секції фільтра 112, що утворює першу дискретно переміщувану поверхню. Перша та друга розпірні секції 512a, 512b виконують функцію відокремлення першої та другої дискретно переміщуваних поверхонь на належній радіальній відстані для забезпечення можливості дискретного переміщення. Перша та друга розпірні секції 512a, 512b відокремлюються подовжньою відстанню. Конфігурація першої та другої розпірних секцій 512a, 512b по суті є такою самою, як у других (внутрішніх) частин 311b заготовки 300. Регулюючий елемент 550 є сконфігурованим для безпосереднього налягання на одну з розпірних секцій 512a, 512b. Регулюючий елемент може переміщуватися по розпірній секції 512a, причому розпірна секція забезпечує практично рівну зовнішню поверхню, по якій легко переміщується регулюючий елемент. Регулюючий елемент відокремлюється розпірною секцією від першої секції фільтра. Перша секція фільтра утворює першу дискретно переміщувану поверхню і не забезпечує рівну поверхню для регулюючого елемента. Одна з-поміж першої та другої розпірних секцій 512a, 512b, показана як перша розпірна секція 512a, включає першу вентиляційну зону 570 у внутрішньому шарі 510. Перша вентиляційна зона 570 включає певну кількість отворів, зокрема, певну кількість отворів у напрямку переміщення рухомого регулюючого елемента 550, тобто, певну кількість окремих отворів в окружному напрямку. У деяких аспектах перша вентиляційна зона 570 також включає певну кількість отворів у подовжньому напрямку. Перша вентиляційна зона 570 включає решітку або матрицю отворів. Наприклад, отвори утворюють шляхом електроперфорації (EP). Другий шар 520 заготовки 500 включає регулюючий елемент 550, який виконує таку саму функцію, що й регулюючий елемент 250, який було описано вище. Зокрема, регулюючий елемент 550 утворює крайню у подовжньому напрямку частину секції, на якій він є утвореним. Секція, приєднана до регулюючого елемента 550, простягається навколо всієї окружності стрижневих виробів. Регулюючий елемент 550 може переміщуватися по окружності в обмеженому діапазоні. Регулюючий елемент 550 може переміщуватися між першою зачеплювальною поверхнею 533a та другою зачеплювальною поверхнею 533b. Перша зачеплювальна поверхня 533a та друга зачеплювальна поверхня 533b утворюють канал 539, який проходить по окружності, в якому може переміщуватися регулюючий елемент 550, як описано вище. Регулюючий елемент 550 утворює першу та другу обмежувальні поверхні 553a, 553b на краях регулюючого елемента на осі переміщення, тобто, на окружному краї регулюючого елемента 550. Контакт першої та другої обмежувальних поверхонь 553a, 553b регулюючого елемента 250 між першою зачеплювальною поверхнею 533a та другою зачеплювальною поверхнею 533b (не показано) обмежує відносне обертання між першою та другою частинами пристрою для куріння. Регулюючий елемент 550 виконує ще одну функцію в регулюванні вентиляції пристрою для куріння. Зокрема, регулюючий елемент 550 безпосередньо регулює вентиляцію пристрою для куріння шляхом вибіркового накривання однієї або кількох вентиляційних зон. Регулюючий елемент 550 є сконфігурованим для можливості переміщення по одній або кількох вентиляційних зонах у радіально суміжній ісуцільно сформованій частині пристрою для куріння. Регулюючий елемент 550, сформований з матеріалу, який є по суті непроникним для повітря, зокрема, паперу, який є непроникним для повітря. Регулюючий елемент 550 є сконфігурованим для накривання однієї або кількох вентиляційних зон, що належать до зон куріння, таким чином, щоб вентиляційне повітря не могло надходити у пристрій для куріння через зону, яка є накритою регулюючим елементом 550. Регулюючий елемент є непроникним для повітря між першою та другою обмежувальними поверхнями 553a, 553b. Перша та друга обмежувальні поверхні 553a, 553b визначають межі обертання і визначають розмір вентиляційної зони, яка є накритою або ненакритою. Таким чином, регулюючий елемент 550 виконує подвійну функцію безпосереднього регулювання рівня вентиляції шляхом накривання частини вентиляційної зони та обмеження відносного переміщення першої та другої частин пристрою для куріння між максимальним та мінімальним рівнями вентиляції. 13 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Регулюючий елемент 550 утворено на утримувальній секції 522 заготовки 500. Регулюючий елемент простягається у подовжньому напрямку за межі решти утримувальної секції регулюючого елемента 522, що утворює другий шар 520. Регулюючий елемент 550 утворює крайню в подовжньому напрямку ділянку секції, до якої приєднується регулюючий елемент. Таким чином, перша та друга обмежувальні поверхні 553a, 553b регулюючого елемента 550 простягаються у подовжньому напрямку за межі секції, до якої приєднується регулюючий елемент. Утримувальна секція регулюючого елемента 522 являє собою трубку. Регулюючий елемент складає криволінійну частину трубки. Утримувальна секція 522 також функціонує як опора для другої дискретно переміщуваної поверхні. Зокрема, друга дискретно переміщувана поверхня включає защіпку 304, утворену на защіпному утримувальному блоці 306, яка приєднується до утримувальної секції 522. Защіпка 304 є сконфігурованою таким чином, щоб проходити між першою та другою розпірними секціями 512a, 512b і зачеплюватися з першою дискретно переміщуваною поверхнею. Защіпка та защіпний утримувальний блок по суті є такими, як описано у зв'язку з заготовкою 200. Таким чином, другий шар 520 заготовки включає регулюючий елемент 550, який безпосередньо регулює вентиляцію і обмежує переміщення між максимальною та мінімальною вентиляцією, а також підтримує або включає другу дискретно переміщувану поверхню. Регулюючий елемент 550 та вентиляційна зона 570 перебувають на різних шарах, наприклад, на початково з'єднаних ділянках. Канал 539 та вентиляційний отвір 570 є утвореними на окремих шарах пристрою для куріння і є фіксованими відносно один одного. Регулюючий елемент 550 може переміщуватись як відносно шару, який утворює канал, так і відносно шару, який утворює одну або кілька вентиляційних зон 570. Регулюючий елемент 550 може переміщуватись у межах каналу, і регулюючий елемент 550, який накриває вентиляційну зону 570, не є просто будь-якою частиною шару, який утворює канал. Розмір площі вентиляційної зони, яка накривається/відкривається безпосередньо регулюючим елементом, є єдиним чинником у визначенні зміни вентиляційної зони пристрою для куріння. Зокрема, інші частини пристрою для куріння, наприклад, секція, що утворює канал, у якому може переміщуватися регулюючий елемент, не є сконфігурованими для накривання вентиляційної зони згідно з даним винаходом для регулювання рівня вентиляції. Третій шар 530 заготовки 500 включає другу вентиляційну зону 572. Друга вентиляційна зона 572 знаходиться на одній з розпірних секцій 512a, 512b, зокрема, тій самій (першій) розпірній секції, що й перша вентиляційна зона 570. Друга вентиляційна зона 572 є єдиною вентиляційною зоною або отвором. Єдина вентиляційна зона дозволяє чітко бачити регулюючий елемент 550 крізь другу вентиляційну зону 572, забезпечуючи для користувача індикацію позиції регулюючого елемента 550, а отже, рівня вентиляції. В альтернативному варіанті друга вентиляційна зона 572 може включати певну кількість вентиляційних отворів. Регулюючий елемент 550 залишається видимим через певну кількість отворів. Принаймні один з-поміж перших та других вентиляційних отворів 570, 572 включає певну кількість отворів для ефективного регулювання вентиляції залежно від позиції регулюючого елемента 550, як описано вище. Рухомий регулюючий елемент 550 радіально розташовується між першим та другим вентиляційними отворами 570, 572. Перший та другий вентиляційні отвори 570, 572 принаймні частково є вирівняними у лінію один з одним. Зокрема, перший та другий вентиляційні отвори 570, 572 мають по суті однакову протяжність напрямку переміщення регулюючого елемента 550, перший та другий вентиляційні отвори 570, 572 мають по суті однакову протяжність напрямку переміщення регулюючого елемента 550, тобто, окружну протяжність. Перший та другий вентиляційні отвори 570, 572 є по суті вирівняними у лінію один з одним. Таким чином, регулюючий елемент 550 є сконфігурованим для одночасного накривання першого та другого вентиляційних отворів 570, 572 для регулювання вентиляції. Вентиляційне повітря радіально проходить безпосередньо через перший та другий вентиляційні отвори 570, 572 і через канал 539, по ділянці, не накритій непроникним регулюючим елементом 550. Третій шар 530 заготовки 500 включає першу та другу розпірні секції 512a, 512b та утримувальну секцію 522. Таким чином, третій шар 530 має по суті таке саме розташування, як і другий шар. Третій шар 530 розташовується таким чином, щоб налягати на регулюючий елемент 530. Зокрема, перша або друга розпірна секція 512a, 512b, яка утворює другий вентиляційний отвір 572, налягає на регулюючий елемент 550. Заготовка 500 включає лише першу та другу розпірні секції 512a, 512b (які простягаються через перший, другий та третій шари) та утримувальну секцію 522 (яка простягається через другий та третій шари). Перша та друга розпірні секції 512a, 512b та утримувальна секція 522 є сконфігурованими таким чином, щоб переміщуватися відносно одна одної для регулювання 14 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 вентиляції. Зокрема, утримувальна секція 522 може обертатися між подовжньо відокремленими першою та другою розпірними секціями 512a, 512b. Таким чином, утримувальна секція 522 обмежується у подовжньому переміщенні через зачеплення першою та другою розпірними секціями 512a, 512b. Утримувальна секція 522 і перша та/або друга розпірні секції 512a, 512b можуть розглядатись як такі, що мають контактні поверхні, сконфігуровані для обмеження або запобігання подовжньому переміщенню в обгорнутому стані. Контактні поверхні можуть функціонувати по суті так, як описано вище. Перша та друга розпірні секції 512 та утримувальна секція 522 початково з'єднуються першим та другим ламким з'єднанням 526, 528, яке проходить через другий та третій шари. Ламкі з'єднання 526, 528 є по суті такими, як описано вище, наприклад, лінією розташованих по окружності перфораційних отворів. З'єднання 526 включає частину 526a, у якій регулюючий елемент 550 у ламкому режимі приєднується до розпірної секції 512a. Пристрій для куріння, який включає перший, другий та третій шари з заготовки 500, також може включати іншу заготовку 600, як детально показано на Фігурі 6. Заготовка 600 є сконфігурованою таким чином, щоб перекривати шари, утворені заготовкою 500, вже намотаною на стрижневі вироби 110. Фігура 6 показує заготовку 600, яка включає листовий матеріал, який має такі розміри, щоб утворювався єдиний шар, який є зовнішнім шаром пристрою для куріння. Заготовка 600 має такі розміри, щоб простягатись у подовжньому напрямку навколо першої секції фільтра 112, другої секції фільтра 114 та, необов'язково, також тютюнового стрижня 111. У деяких прикладах заготовка 600 з'єднує першу секцію фільтра 112 та тютюновий стрижень. Заготовка 600 з'єднує другу секцію фільтра 114 з першою секцією фільтра, водночас забезпечуючи можливість відносного переміщення між секціями фільтра 112, 114. Заготовка 600 є сконфігурованою таким чином, щоб забезпечувалася можливість вибору вентиляції, як описано вище, і не впливає на вибір вентиляції. У деяких прикладах заготовка забезпечує базовий рівень вентиляції для пристрою для куріння. Заготовка 600 є сконфігурованою для утворення трубки, яка проходить навколо всієї окружності пристроїв для куріння. Заготовка 600 включає вентиляційну зону 670, яка простягається принаймні через ділянку першої та другої вентиляційних зон 570, 572 заготовки 500. Вентиляційна зона 670 може простягатися принаймні по довжині каналу 539, у якому може переміщуватися регулюючий елемент 550. Зокрема, вентиляційна зона 670 проходить навколо всієї окружності заготовки 600. Таким чином, зміна вентиляції пристрою для куріння не залежить від вентиляційної зони 670. У деяких прикладах секція заготовки 600, яка утворює вентиляційну зону 670, може переміщуватися регулюючим елементом 550 і, таким чином, може переміщуватися навколо першого та другого вентиляційних отворів. Вентиляційна зона 670 має довжину, принаймні достатню для простягання по всій окружній довжині першого та другого вентиляційних отворів 570, 572 по всій довжині переміщення регулюючого елемента 550. Заготовка 600 включає першу секцію 611, передбачену для з'єднання з другою секцією фільтра 114. Перша секція 611 може мати нанесений адгезив для забезпечення приєднання до другої секції фільтра 114. Заготовка 600 включає другу секцію 612, яка налягає на другу розпірну секцію 512b. Друга секція 612 не приєднується до другої розпірної секції 512b і не має адгезиву, нанесеного навколо всієї окружності у зоні, що налягає на другу розпірну секцію 512b. Таким чином, намотана заготовка 600 може переміщуватися по другій розпірній секції 512b. Заготовка 600 включає певну кількість вентиляційних отворів 680, які забезпечують базовий рівень вентиляції, наприклад, у другій секції 612. Вентиляційна зона, яка забезпечується вентиляційними отворами 680, по суті не залежить від рівня вентиляції, вибраного шляхом обертання першої та другої частин пристрою для куріння. Вентиляційні отвори 680 розташовуються навколо всієї окружності заготовки 600. Друга розпірна секція 512b, що перебуває під вентиляційними отворами 680, має інші вентиляційні отвори (показані пунктирною лінією) або є виконаною з пористого матеріалу для забезпечення можливості надходження базової кількості вентиляційного повітря у пристрій для куріння. Заготовка 600 включає третю секцію 613, яка налягає на утримувальну секцію 522 заготовки 500. Третя секція 613 є сконфігурованою для приєднання до утримувальної секції 522, таким чином, щоб третя секція 613 (та складові частини заготовки 600) оберталися з другою дискретно переміщуваною поверхнею та регулюючим елементом 550. Наприклад, адгезив наносять на третю секцію 613 перед намотуванням заготовки 600 навколо заготовки 500 та стрижневих виробів 110. Таким чином, друга секція фільтра 114 надійно і у знімному режимі приєднується до першої частини пристрою для куріння. Третя секція 613 приєднується до утримувальної секції 522, що запобігає подовжньому 15 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 переміщенню (тобто, перпендикулярно напрямкові дискретного переміщення) першою та другою розпірними секціями 512a, 512b. Таким чином, забезпечується також запобігання подовжньому переміщенню заготовки 600 у намотаному стані. Перша, друга та третя секції 611, 612, 613 заготовки 600 є сформованими як єдина деталь, наприклад, як описано для другої секції 214 заготовки 200. Заготовка 600 забезпечує з'єднання між ротовим кінцем стрижневого виробу, наприклад, другою секцією фільтра, та другою дискретно переміщуваною поверхнею. Заготовка 600 з'єднує другу секцію фільтра з першою секцією фільтра і забезпечує можливість відносного переміщення. Заготовка 600 забезпечує зовнішню поверхню пристрою для куріння, що може піддаватися маніпуляції з боку користувача для вибору вентиляції. Наприклад, перша, друга та третя секції 611, 612, 613 заготовки 600 забезпечують більшу площу порівняно з утримувальною секцією 522, за яку можна взятися й повернути відносно першої частини пристрою для куріння для регулювання вентиляції. У деяких аспектах заготовка 600 забезпечує з'єднання між другою секцією фільтра та контактною поверхнею, сконфігурованою для запобігання подовжньому переміщенню. Заготовка 600 також включає четверту секцію 614, яка налягає на першу утримувальну секцію 512a. Четверта секція 614 може переміщуватися навколо першої розпірної секції 512a і не є приєднаною до четвертої секції 614. Четверта секція 614 утворює вентиляційну зону 670. Четверта секція 614 забезпечує ще одну зону другої частини, за яку може взятися користувач. Четверта секція 614 забезпечує можливість вентиляції через неї (через вентиляційну зону 670), і також може переміщуватися відносно першої та другої вентиляційних зон 570, 572. Розріз намотаних заготовок 500, 600 у місці розташування четвертої секції 614 показує чотири шари, які переміжно приєднуються до першої та другої частин пристрою для куріння. Таким чином, усі чотири шари можуть переміщуватися відносно суміжного шару. У порядку від суміжного стрижневого виробу 110 обгорнутими шарами є: перша утримувальна секція 512a (перша частина), регулюючий елемент 550 (друга частина), перша утримувальна секція 512a (перша частина) та четверта секція 614 (друга частина). Заготовка 600 також включає ламке з'єднання 626, сконфігуроване таким чином, щоб забезпечувалася можливість відокремлення четвертої секції 614 заготовки 600 від наступної п'ятої секції 615. Ламке з'єднання 626 може утворюватися перфораційними отворами у матеріалі заготовки 600, які розташовуються по окружності. П'ята секція 615 налягає на першу утримувальну секцію 512a. п'ята секція 615 є сконфігурованою для приєднання до першої утримувальної секції 512a. Наприклад, наносять адгезив на п'яту секцію 615 перед намотуванням заготовки 600 навколо заготовки 500 та стрижневих виробів 110. Таким чином, відразу після ламання ламкого з'єднання 626 п'ята секція 615 може переміщуватися з першою частиною пристрою для куріння, тобто, прикріплюється до першої дискретно переміщуваної поверхні та/або першої секції фільтра. Об'єднані перша, друга, третя та четверта секції 611, 612, 613, 614 утворюють трубку, яка утримується у радіальній позиції через контакт з однією з розпірних секцій (наприклад, задньою розпірною секцією 512b). Трубка приєднується до другої дискретно переміщуваної поверхні 304 і підтримує її. Таким чином, зберігається радіальна позиція другої дискретно переміщуваної поверхні 304. Друга частина пристроїв для куріння включає першу, другу, третю та четверту секції 611, 612, 613, 614 заготовки 600. В альтернативному варіанті ламке з'єднання може відбуватися між третьою та четвертою секціями 613, 614, і четверта секція 614 належить до першої частини пристрою для куріння. Описаний варіант втілення є лише прикладом пристрою для куріння, що має внутрішній шар та зовнішній шар навколо одного або кількох стрижневих виробів. Внутрішній та/або зовнішній шари можуть бути сконфігуровані по-різному, з меншою або більшою кількістю ліній відриву або ділянок нанесення адгезиву. Зовнішня обгортка принаймні частково розташовується навколо внутрішньої обгортки, таким чином, що принаймні частина внутрішньої обгортки радіально перебуває у межах зовнішньої обгортки. Внутрішня та зовнішня обгортки в цілому є трубчастими, зокрема, циліндричними. Під час виготовлення кожна з заготовок 200, 300 або заготовок 200, 400 двічі намотується навколо стрижневих виробів для утворення одного пристрою для куріння. В альтернативному варіанті заготовка 500 намотується тричі, з наступним одноразовим намотуванням заготовки 600. В альтернативному варіанті заготовка, яка включає дві (або більше) особливості заготовки 200, 300, 400, 500, 600 намотується відповідну кількість разів навколо стрижневих виробів для утворення двох (або більшої кількості) пристроїв для куріння. Намотування здійснюють по суті так, як описано вище. Стрижневий виріб може бути нарізаний на дві (або більше) окремих секцій 16 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 для кожного пристрою для куріння. Фігура 7 показує ще один варіант втілення першої заготовки 701 та другої заготовки 700. Перша та друга заготовки 701, 700 є сконфігурованими і функціонують по суті так, як описано з посиланням на Фігури з 1 по 4, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Друга заготовка 700 включає зміщені у подовжньому напрямку ламкі з'єднання 426, 428, як описано з посиланням на Фігуру 4. Однак особливості другої заготовки 700 також стосуються заготовки, описаної на Фігурах з 1 по 4, без зміщених у подовжньому напрямку ламких з'єднань 426, 428. Заготовки 700, 701 є сконфігурованими для намотування на один або кілька стрижневих виробів для забезпечення трубок, які мають один або кілька шарів, зокрема, багато шарів. Друга заготовка 700 включає матеріал, який в цілому має стягається над внутрішнім шаром 730, зовнішнім шаром 740 та зоною накладання 711 для закріплення другої заготовки у формі трубки у стані, намотування навколо стрижневих виробів. Друга заготовка 700 включає регулюючий елемент 750, сконфігурований для регулювання вентиляції та обмеження переміщення по суті так, як описано вище для регулюючого елемента 250. Регулюючий елемент 750 утворює першу та другу обмежувальні поверхні 753a, 753b на краях регулюючого елемента у напрямку переміщення, тобто, на окружному краї регулюючого елемента 750. Перша та друга обмежувальні поверхні 753a, 753b проходять під кутом до подовжньої осі пристрою для куріння. Перша та друга обмежувальні поверхні 753a, 753b проходять під кутом до осі переміщення регулюючого елемента. Перша та друга обмежувальні поверхні 753a, 753b можуть розглядатись як похилі. Перша та друга обмежувальні поверхні 753a, 753b є по суті рівними, тобто, проходять під незмінним кутом. Кутові кромки постійно змінюють окружну позицію зі зміною подовжньої позиції. Передня кромка та/або задня кромка розташовуються під кутом до подовжньої осі пристрою для куріння, що становить від 10 до 45 градусів, необов'язково від 15 до 35 градусів. Перша та друга обмежувальні поверхні 753a, 753b є орієнтованими у протилежних напрямках відносно подовжньої осі. Перша та друга обмежувальні поверхні 753a, 753b розташовуються під кутом одна до одної у напрямку віддалення від утримувальної секції 736. Окружна протяжність регулюючого елемента 750, віддаленого від приєднаної секції, є меншою за окружну протяжність регулюючого елемента 750, наближеного до приєднаної секції. В альтернативному варіанті перша та друга обмежувальні поверхні 753a, 753b можуть бути криволінійними. Принаймні частина першої та другої обмежувальних поверхонь 753a, 753b перебуває під кутом до подовжньої осі пристрою для куріння в обгорнутому стані. В альтернативному варіанті перша та друга обмежувальні поверхні 753a, 753b є орієнтованими в однаковому напрямку відносно подовжньої осі, наприклад, є по суті паралельними. Перша та друга зачеплювальні поверхні 733a, 733b також проходять під кутом до подовжньої осі пристрою для куріння і/або під кутом до напрямку переміщення регулюючого елемента. Перша та друга зачеплювальні поверхні 733a, 733b проходять під однаковим кутом і/або мають форму, комплементарну першій та другій обмежувальним поверхням 753a, 753b. Перша заготовка 701 включає утримувальну секцію 720. Утримувальна секція 720 має по суті таку саму конфігурацію та функцію, що й в утримувальної секції 320, описаної з посиланням на Фігуру 2. Утримувальна секція 720 приєднується до однієї або кількох (двох, як показано) розпірних секцій 710 з ламкими з'єднаннями 725, тобто, першої та другої розпірних секцій 710. Утримувальна секція 720 простягається навколо принаймні однієї повної окружності стрижневих виробів 110. Утримувальна секція 720 включає передню кромку 721 утримувальної секції. Передня кромка 721 утримувальної секції визначає початкову точку утримувальної секції 720, яка першою намотується навколо стрижневих виробів 110. Передня кромка 721 може розглядатись як окружна передня кромка, оскільки передня кромка 721 знаходиться на окружному краї секції. Передня кромка 721 утримувальної секції проходить під кутом до подовжньої осі пристрою для куріння. Передня кромка 721 утримувальної секції проходить під кутом до осі переміщення регулюючого елемента. Передня кромка 721 утримувальної секції може розглядатись як похила. Передня кромка 721 утримувальної секції є по суті рівною, тобто, проходить під незмінним кутом. В альтернативному варіанті передня кромка 721 утримувальної секції може бути криволінійною. Перша заготовка 701 включає першу та другу розпірні секції 710a, 710b, які за конфігурацією та функцією є подібними до першої та другої розпірних секцій, які описано вище. У деяких аспектах друга розпірна секція 710b включає вентиляційні отвори 772, розташовані таким чином, щоб забезпечувалася можливість регульованого регулюючим елементом 750 потоку вентиляційного повітря через другу розпірну секцію 710b. 17 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша заготовка 701 включає проміжне з'єднання 724 між першою та другою розпірними секціями 710a, 710b. Проміжне з'єднання 724 знаходиться на передній кромці першої заготовки 701, тобто, у точці на заготовці 701, яка намотується навколо стрижневих виробів 110. Проміжне з'єднання 724 з'єднує передні кромки першої та другої розпірних секцій 710a, 710b. Проміжне з'єднання 724 є внутрішнім з'єднанням між першою та другою розпірними секціями 710a, 710b. Проміжне з'єднання 724 є виконаним з того самого листового матеріалу, що й перша та друга розпірні секції 710a, 710b та решта першої заготовки 701. Проміжне з'єднання 724 проходить у подовжньому просторі між першою та другою розпірними секціями 710a, 710b. Проміжне з'єднання 724 з'єднує другі частини 711b, які утворюють внутрішній шар заготовки 701, і не простягається до перших частин 711a, які утворюють зовнішній шар заготовки 701. Проміжне з'єднання 724 проходить через простір, який відокремлює першу та другу розпірні секції 710a, 710b, в яких може переміщуватись утримувальна секція 720 (та защіпка 340). Проміжне з'єднання 724 і перша та друга секції 710a, 710b забезпечують безперервну ділянку листового матеріалу, яка простягається по всій довжині заготовки 701 у напрямку подовжньої осі пристрою для куріння в обгорнутому стані. Проміжне з'єднання 724 є сконфігурованим для постійного і/або суцільного приєднання до розпірних секцій 710. Зокрема, не передбачено ламкого з'єднання між проміжним з'єднанням 724 та розпірними секціями 710a, 710b. Проміжне з'єднання 724 та суміжні у подовжньому напрямку зони розпірних секцій 710 початково є прикріпленими до стрижневих виробів для початку намотування першої заготовки 701, наприклад, за допомогою адгезиву. Проміжне з'єднання 724 забезпечує для заготовки 701 єдину початкову зону приєднання до стрижневих виробів 110. Розпірні секції 710a, 710b не прикріплюються як незалежні видовжені секції листового матеріалу, вимагаючи окремого приєднання до стрижневих виробів. Натомість єдина ділянка першої заготовки 701 приєднується до стрижневих виробів, причому єдина ділянка проходить по всій подовжній протяжності першої заготовки 701. Таким чином, з'єднання передніх кромок розпірних секцій 710a, 710b поліпшує початкове приєднання першої заготовки 701 до стрижневих виробів. Передня кромка першої заготовки 701, утворена проміжним з'єднанням 724 і першою та другою розпірними секціями 710a, 710b, проходить по суті паралельно подовжній осі пристрою для куріння. Зокрема, передня кромка першої заготовки 701 не є похилою, як описано для передньої кромки 721 утримувальної секції. Проміжне з'єднання 724 і перша та друга розпірні секції 710a, 710b є прикріпленими до стрижневого(их) виробу(ів), тобто, першої секції фільтра 112, на передній кромці і суміжно з нею. У деяких прикладах проміжне з'єднання 724 і перша та друга розпірні секції 710a, 710b також є прикріпленими до стрижневого(их) виробу(ів) навколо всієї окружності стрижневого виробу або всієї окружної протяжності проміжного з'єднання 724. Проміжне з'єднання 724 має задню кромку 726 на протилежному по окружності кінці проміжного з'єднання 724 відносно передньої кромки. Задня кромка 726 проміжного з'єднання проходить між першою та другою розпірними секціями 710. Задня кромка 726 проміжного з'єднання проходить під кутом до подовжньої осі пристрою для куріння. Задня кромка 726 проміжного з'єднання проходить під кутом до осі переміщення регулюючого елемента. Задня кромка 726 проміжного з'єднання можуть розглядатись як похилі. Задня кромка 726 проміжного з'єднання є по суті рівною, тобто, проходить під незмінним кутом. Задня кромка 726 проміжного з'єднання є паралельною і/або комплементарною передній кромці 721 утримувальної секції. В альтернативному варіанті задня кромка 726 проміжного з'єднання може бути криволінійною або має будь-яку особливість похилих обмежувальних поверхонь 753a, 753b або передньої кромки 721 утримувальної секції, описаної вище. В альтернативному варіанті задня кромка 726 проміжного з'єднання може простягатися по суті у подовжньому напрямку, тобто, не є похилою. Задня кромка 726 проміжного з'єднання, передня кромка 721 утримувальної секції і перша та друга розпірні секції 710 утворюють отвір 722 у першій заготовці 701. Отвір 722 забезпечує простір, у який може переміщуватись утримувальна секція 720. Отвір 722 має окружну протяжність, яка є більшою за окружну протяжність переміщення регулюючого елемента 750. Таким чином, задня кромка 726 проміжного з'єднання не визначає діапазон переміщення регулюючого елемента 750. В альтернативному варіанті отвір 722 має окружну протяжність, яка дорівнює або є меншою за окружну протяжність переміщення регулюючого елемента 750. Таким чином, задня кромка 726 проміжного з'єднання визначає діапазон переміщення регулюючого елемента 750, окремо або у взаємодії з зачеплювальними поверхнями 733a, 733b. Будь-яка з-поміж описаних похилої передньої кромки та/або задньої кромки проходить лише по частині подовжньої протяжності заготовки з листового матеріалу, намотаної навколо стрижневих виробів. Секція, що має похилу кромку першої або другої частини, є сконфігурованою таким чином, щоб обертатися відносно суміжної у подовжньому та/або 18 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 радіальному напрямку секції, яка є частиною іншої з-поміж першої або другої частини. Суміжна у подовжньому напрямку секція може стосуватись одного радіального шару, наприклад, початково приєднаного як один шар однієї заготовки. Будь-яка секція, що має похилу передню кромку та/або задню кромку, може включати принаймні одне ламке з'єднання, суміжне з похилою кромкою. Суміжне ламке з'єднання може безпосередньо межувати з похилою кромкою, таким чином, щоб похила кромка простягалася до ламкого з'єднання. У деяких аспектах похила кромка може простягатися до подовжнього краю секції, що утворює похилу кромку. У деяких прикладах ламке з'єднання простягається по окружності від принаймні одного подовжнього краю похилої кромки. У деяких аспектах секція листового матеріалу, що утворює передню кромку та/або задню кромку, може переміщуватися над розташованою під нею зоною пристрою для куріння і/або переміщуватися над розташованим під нею листовим матеріалом, намотаним навколо стрижневого виробу пристрою для куріння. У деяких прикладах секція листового матеріалу, що утворює передню кромку та/або задню кромку, може переміщуватися під розташованим над нею листовим матеріалом, намотаним навколо стрижневого виробу пристрою для куріння. У деяких аспектах секція листового матеріалу, суміжна з передньою кромкою та/або задньою кромкою, не прикріплюється досуміжної в радіальному напрямку, наприклад, розташованої під нею або над нею, частини пристрою для куріння. У деяких прикладах похила передня кромка та/або задня кромка є відокремленою проміжком по окружності від передньої кромки заготовки, яка включає секцію, що утворює похилу передню кромку та/або задню кромку. У деяких прикладах похила передня кромка та/або задня кромка є відокремленою проміжком по окружності від передньої кромки та/або задньої кромки суміжної у подовжньому напрямку секції заготовки. Окружний проміжок є таким, що похила кромка є відокремленою дискретним проміжком, таким чином, що існує окружний проміжок (відмінний від нульового) між похилою кромкою та передньою кромкою заготовки або секції. У деяких прикладах похила передня кромка не простягається до передньої кромки заготовки, на якій утворюється похила кромка. Похила кромка може знаходитися між передньою кромкою заготовки та задньою кромкою заготовки. Похила кромка відокремлюється проміжком від передньої кромки заготовки та від задньої кромки заготовки. Таким чином, передня кромка заготовки або суміжна у подовжньому напрямку секція заготовки намотується перед похилою передньою кромкою та/або задньою кромкою. Принаймні одну кромку на першій або другій заготовці 701, 700 було описано як похилу, зокрема, першу та другу обмежувальні поверхні 753a, 753b, першу та другу зачеплювальні поверхні 733a, 733b, задню кромку 726 проміжного з'єднання та/або передню кромку 721 утримувальної секції. Похила(і) кромка(і) може(уть) розглядатись як спіральна(і) (тобто, у формі гвинта або спіралі) у намотаному навколо стрижневого(их) виробу(ів) стані. Таким чином, похилі кромки проходять як у подовжньому напрямку, так і по окружності. Кут кромки може мати перевагу при намотуванні листового матеріалу першої або другої заготовки 701, 700 у трубку правильної форми (тобто, циліндричну трубку) навколо стрижневих виробів. Зокрема, кут кромки може запобігати виступанню або знижувати ступінь виступання поперечного розрізу заготовки, суміжної з кромкою, за межі передбаченої трубки, тобто, циліндра. Наприклад, існує мінімальна тенденція до мінливості діаметра намотаної заготовки уздовж подовжньої осі. Діаметр та розріз намотаної заготовки по суті є незмінним. Кут кромки забезпечує початкову точку кромки, яка намотується раніше за решту матеріалу, що утворює кромку. Таким чином, матеріал, як правило, від початкової точки намотується далі, набуваючи форми, наближеної до передбаченої трубчастої (циліндричної). Це намотування має перевагу, коли матеріал, який утворює кромку, або приклеюється (наприклад, адгезивом), або не приклеюється до розташованого під ним шару або стрижневого виробу. Похила кромка відокремлюється проміжком від передньої кромки заготовки. Наприклад, ступінь радіального виступання матеріалу заготовки назовні на кромці, між крайніми точками кромки у подовжньому напрямку, може бути зменшений. У деяких аспектах зменшується ступінь виступання кромки у напрямку дотичної до кривизни стрижневих виробів. Кут кромки має особливу перевагу для кромок, які не кріпляться до внутрішнього шару, наприклад, передньої кромки 721 утримувальної секції або першої та другої обмежувальних поверхонь 753a, 753b регулюючого елемента. Похила кромка також має перевагу, коли частково перекривається наступним шаром листового матеріалу. Зокрема, похила кромка забезпечує безпосереднє наближення похилої кромки до розташованої під нею циліндричної поверхні, що сприяє можливості максимального наближення налягаючого шару до циліндричної форми. Фігура 8 показує ще один варіант втілення першої заготовки 801 та другої заготовки 800. 19 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша та друга заготовки 801, 800 є сконфігурованими і функціонують по суті як описано з посиланням на Фігури 5 та 6, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Перша заготовка 801 є сконфігурованою для триразового намотування навколо стрижневих виробів. Перша заготовка 801 включає регулюючий елемент 850, який може переміщуватись у каналі 839 і є сконфігурованим для регулювання вентиляції та обмеження переміщення, як описано вище. Регулюючий елемент 850 утворює першу та другу обмежувальні поверхні 853a, 853b на краях регулюючого елемента у напрямку переміщення, тобто, на окружному краї регулюючого елемента 850. Перша та друга обмежувальні поверхні 853a, 853b проходять під кутом до подовжньої осі пристрою для куріння. Кут першої та другої обмежувальних поверхонь 853a, 853b є таким, як описано вище стосовно першої та другої обмежувальних поверхонь з Фігури 7. Перша та друга зачеплювальні поверхні 833a, 833b також проходять під кутом до подовжньої осі пристрою для куріння і/або під кутом до осі переміщення регулюючого елемента. Перша та друга зачеплювальні поверхні 833a, 833b проходять під однаковим кутом і/або мають комплементарну форму з першою та другою обмежувальними поверхнями 853a, 853b. Кут першої та другої зачеплювальних поверхонь 833a, 833b є таким, як описано вище стосовно першої та другої зачеплювальних поверхонь 733a, 733b з Фігури 7. Перша заготовка 801 включає утримувальну секцію 820. Утримувальна секція 820 має по суті таку саму конфігурацію, та функцію, що й в утримувальної секції 522, описаної з посиланням на Фігуру 5. Утримувальна секція 820 приєднується до однієї або кількох (двох, як показано) розпірних секцій з ламкими з'єднаннями 825, тобто, першої та другої розпірних секцій 810a, 810b. Утримувальна секція 820 простягається навколо принаймні однієї повної окружності стрижневих виробів 110. Зокрема, утримувальна секція 820 двічі проходить навколо всієї окружності стрижневих виробів 110, по другому та третьому шарах намотування заготовки 801. Зовнішній (третій) шар утримувальної секції включає адгезив 828 з лінії 827 з метою прикріплення середнього (другого) шару намотування. Утримувальна секція 820 включає передню кромку 821 утримувальної секції. Передня кромка 821 утримувальної секції визначає початкову точку утримувальної секції 820, яка першою намотується навколо стрижневих виробів 110. Передня кромка 821 утримувальної секції проходить під кутом до подовжньої осі пристрою для куріння. Кут та форма передньої кромки 821 утримувальної секції є такими, як описано для передньої кромки 721 утримувальної секції з Фігури 7. Перша заготовка 801 включає a проміжне з'єднання 824, яке з'єднує першу та другу розпірні секції 810a, 810b. Проміжне з'єднання 824 є суміжним з передньою кромкою першої заготовки 701, тобто, точкою на заготовці 701, яка першою намотується навколо стрижневих виробів 110. Проміжне з'єднання 824 є сконфігурованим і функціонує у такий самий спосіб, як проміжне з'єднання 724, описане з посиланням на Фігуру 7. Проміжне з'єднання 824 та суміжні у подовжньому напрямку зони розпірних секцій 810a, 810b є початково прикріпленими до стрижневих виробів для початку намотування першої заготовки 801, наприклад, за допомогою адгезиву. Проміжне з'єднання 824 забезпечує для заготовки 801 єдину початкову зону приєднання до стрижневих виробів 110. Розпірні секції 810a, 810b не є прикріпленими як незалежні видовжені секції листового матеріалу, вимагаючи окремого приєднання до стрижневих виробів. Таким чином, з'єднання передніх кромок розпірних секцій 810a, 810b поліпшує початкове приєднання першої заготовки 801 до стрижневих виробів. Проміжне з'єднання 824 має задню кромку 826 на протилежному по окружності кінці проміжного з'єднання 824 відносно передньої кромки. Задня кромка 826 проміжного з'єднання проходить між першою та другою розпірними секціями 810a, 810b. Задня кромка 826 проміжного з'єднання проходить під кутом до подовжньої осі пристрою для куріння. Задня кромка 826 проміжного з'єднання має форму та конфігурацію, як описано для задньої кромки 726 проміжного з'єднання на Фігурі 7. Задня кромка 826 проміжного з'єднання, передня кромка 821 утримувальної секції і перша та друга розпірні секції 810a, 810b утворюють отвір 822 у першій заготовці 801. Отвір 822 забезпечує простір, у якому може переміщуватись утримувальна секція 820. У деяких прикладах отвір 822 має окружну протяжність, яка є більшою за окружну протяжність переміщення регулюючого елемента 850. Таким чином, задня кромка 826 проміжного з'єднання не визначає діапазон переміщення регулюючого елемента 850. Перша заготовка 801 включає першу та другу вентиляційні зони 870, 872 на першому та третьому шарах заготовки. Перша та друга вентиляційні зони 870, 872 є сконфігурованими так 20 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 само і забезпечують таку саму функцію, як вентиляційні зони 570, 572, описані з посиланням на Фігуру 5. Друга заготовка 800 включає ламке з'єднання 830, яке забезпечує можливість розділення заготовки на передню ділянку 880 та задню ділянку 882. Передня ділянка 880 включає третю вентиляційну зону 874. Третя вентиляційна зона 874 є сконфігурованою так само і забезпечує таку саму функцію, як вентиляційна зона 670, описана з посиланням на Фігуру 6. Передня ділянка 880 призначається для приєднання до першої розпірної секції 810a. Зона передньої ділянки 880, яка утворює третю вентиляційну зону 874 і налягає на регулюючий елемент, не прикріплюється до першої заготовки. Задня ділянка 882 прикріплюється до утримувальної секції 820 та другої секції фільтра 114. Задня ділянка забезпечує з'єднання між другою секцією фільтра 114 та першою секцією фільтра. З'єднання включає утримувальну секцію, яка може переміщуватися по окружності і обмежується у подовжньому напрямку розпірними секціями 810a, 810b, таким чином, що друга секція фільтра 114 має такий самий діапазон переміщення. Задня ділянка 882 проходить по другій розпірній секції 810a і не прикріплюється до неї. Так само, як в інших варіантах втілення, крайній зовнішній шар 800 заготовок, які обгортаються навколо стрижневих виробів, забезпечує єдине сполучення між першою та другою секціями фільтра. Приєднання крайнього зовнішнього шару до першої секції фільтра відбувається через секцію (наприклад, утримувальну секцію 820), яка обмежується суміжною, відокремлюваною частиною заготовки у подовжньому напрямку. Крім того, контакт секції з другою секцією зовнішньою стороною розпірної секції забезпечує радіальне розташування першої та другої дискретно переміщуваних поверхонь. Особливості другої заготовки 800 можуть бути застосовані до заготовки 600, описаної з посиланням на Фігуру 6, або до будь-якого подібного варіанта втілення з одновитковою зовнішньою (другою) заготовкою, і навпаки. Терміни "передній" та "задній", які стосуються ділянок другої заготовки 800, в альтернативному варіанті втілення можуть мінятися місцями. Фігура 9 показує ще один варіант втілення першої заготовки 901, 901' та другої заготовки 900. Перша та друга заготовки 901, 901', 900 є сконфігурованими і функціонують по суті як описано з посиланням на Фігури з 1 по 4, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Перша та/або друга заготовки обидві є передбаченими для кількаразового намотування навколо всієї окружності стрижневих виробів. Таким чином, пристрій для куріння включає одну або кілька трубок, які мають певну кількість повних об'єднаних в одне ціле шарів (наприклад, два шари). Другу заготовку 900 показано як половину заготовки 900', сконфігурованої для виготовлення двох пристроїв для куріння. Заготовка 900' передбачається для нарізання по лінії 960. Заготовка 900' включає дві другі заготовки 900. Дві заготовки 900 є сконфігурованими для по суті однакового функціонування, коли вони є намотаними навколо стрижневих виробів 110' для виготовлення двох пристроїв для куріння. Також показано дві окремі перші заготовки 901, 901' для приєднання до стрижневих виробів 110' та другої заготовки 900'. Зокрема, дві перші заготовки 901, 901' та стрижневі вироби 110' є симетричними відносно лінії розрізання 960. Вентиляційний отвір 970 та/або регулюючий елемент 950 на кожній другій заготовці 900 розташовуються на заготовці 900', як показано, таким чином, що початковий напрямок переміщення та початкова вентиляція у двох готових пристроях для куріння є однаковими. Наприклад, розташування вентиляційного отвору 970 та/або регулюючого елемента 950 є асиметричним, наприклад, дзеркально асиметричним відносно лінії відриву 960. Форма та функція вентиляційного отвору 970 та регулюючого елемента 950 по суті є такими, як описано з посиланням на Фігуру 7 або будь-який інший подібний варіант втілення, хоча вони можуть мати інше розташування, як описується нижче. Стрижневі вироби 110' включають другу секцію фільтра 114' подвійної довжини, сконфігуровану для розрізання на дві половини по лінії розрізання 960. Розрізана секція фільтра 114' подвійної довжини забезпечує дві другі секції фільтра. Інші стрижневі вироби включають дві перші секції фільтра 112 та два тютюнові стрижні, розташовані симетрично. Перша секція фільтра 112 та тютюновий стрижень мають розміри, розраховані для одного пристрою для куріння. Другу заготовку 900 та другу секцію фільтра 114' нарізають після намотування першої та другої заготовки 901, 900 навколо стрижневих виробів 110'. Перша заготовка 901, 901' є по суті такою, як описано з посиланням на будь-яку з Фігур 1 - 4 або Фігуру 7. Перша заготовка 901, 901' (або друга заготовка) згідно з будь-яким варіантом втілення може включати будь-яку(і) особливість (особливості), описані у будь-якому варіанті 21 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 втілення незалежно від будь-якої іншої особливості. Наприклад, перша заготовка 901, 901' включає похилу передню кромку 921, 921' на утримувальній секції 920 по суті як описано для похилої передньої кромки утримувальної секції з Фігури 7. Похилі передні кромки 921, 921' відрізняються за орієнтацією кута відносно подовжньої осі. Величина кута відносно подовжньої осі є однаковою. Ведучі частини похилих передніх кромок 921, 921' обидві приєднуються до першої розпірної секції 910a. В альтернативному варіанті ведучі частини похилих передніх кромок 921, 921' обидві приєднуються до другої розпірної секції 910b, або до іншої з-поміж першої та другої розпірних секцій 910a, 910b, або проходять паралельно подовжній осі. Перша заготовка 901 включає першу та другу розпірні секції 910a, 910b, які не є з'єднаними на їх передніх кромках, по суті як показано на Фігурі 2. Перша розпірна секція 910a визначається як передня у подовжньому напрямку (у готовому пристрої для куріння) відносно другої розпірної секції 910b. В альтернативному варіанті перша та друга розпірні секції 910a, 910b можуть з'єднуватися проміжним з'єднанням, як показано на Фігурі 7. Друга заготовка 900 включає регулюючий елемент 950. Регулюючий елемент 950 може переміщуватись у каналі 939 і регулює вентиляцію, як описано для регулюючого елемента, показаного на Фігурі 3 або 7. Регулюючий елемент 950 включає першу та другу обмежувальні поверхні 953a, 953b на краях регулюючого елемента на осі переміщення, тобто, на окружному краї регулюючого елемента 950, як описано вище. Контакт першої та другої обмежувальних поверхонь 953a, 953b регулюючого елемента 950 між першою зачеплювальною поверхнею 933a (не показано) та другою зачеплювальною поверхнею 933b обмежує відносне обертання між першою та другою частинами. Перша та друга зачеплювальні поверхні 933a, 933b і перша та друга обмежувальні поверхні 953a, 953b є такими, як описано у будь-якому варіанті втілення і можуть бути орієнтовані під кутом, наприклад, як описано з посиланням на Фігуру 7. Друга заготовка 900 є призначеною для утворення першого шару та другого шару, коли вона є кілька разів намотаною по всій окружності пристрою для куріння. Друга заготовка 900 двічі намотується навколо стрижневих виробів. Перший шар та другий шар є сформованими як єдина деталь. Таким чином, єдина заготовка забезпечує два (або більше) повних шарів. Регулюючий елемент 950 є частиною (наприклад, складаючи одне ціле) утримувальної секції регулюючого елемента 936. Утримувальна секція регулюючого елемента 936 розташовується на заготовці 900 як частина внутрішнього шару 930 у намотаному навколо стрижневих виробів стані. Утримувальна секція регулюючого елемента 936 простягається навколо всієї окружності стрижневих виробів, наприклад, лише однієї повної окружності. Утримувальна секція регулюючого елемента 936 є трубкою, від якої простягається регулюючий елемент 950. Регулюючий елемент 950 простягається у подовжньому напрямку від трубки, наприклад, у тій самій площині або радіальному шарі, що й трубка. Початково складений зовнішній шар 940 заготовки 900 включає налягаючу секцію 914. Налягаюча секція 914 є сконфігурованою для налягання регулюючого елемента 950. Налягаюча секція 914 проходить навколо всієї окружності пристрою для куріння, наприклад, являє собою трубку. Налягаюча секція 914 дозволяє утримувальній секції регулюючого елемента 936 переміщуватися (тобто, обертатися) під нею для регулювання вентиляції. Налягаюча секція 914 не прикріплюється до утримувальної секції регулюючого елемента 936, наприклад, не має адгезиву на орієнтованій всередину поверхні. Налягаюча секція 914 початково є об'єднаною з регулюючим елементом 950 і утримувальною секцією регулюючого елемента 936 та може бути від нього відокремлена. Налягаюча секція 914 включає вентиляційну зону 970, сконфігуровану таким чином, щоб збігатися з регулюючим елементом 950 та/або каналом 239. Регулюючий елемент 950 може переміщуватися для вибіркового накривання змінюваної частини (ділянки) вентиляційної зони 970. У деяких прикладах вентиляційна зона 970 включає певну частину окремих вентиляційних зон, наприклад, певну кількість окремих отворів, відокремлених проміжком по окружності. Вентиляційна зона 970 перебуває на одній лінії з вентиляційною зоною 972 на стрижневих виробах, наприклад, на другій секції фільтра 114' для кожного пристрою для куріння. У деяких аспектах більш ефективним є утворення вентиляційної зони 972 на другій секції фільтра, а не на пазах та гребенях першої секції фільтра. Єдиний шар утримувальної секції регулюючого елемента 936 навколо окружності перебуває у контакті з заготовкою 200, описаною з посиланням на Фігуру 3, у якій утримувальна секція 236 регулюючого елемента під час використання є об'єднаною з секцією на зовнішньому шарі. Утримувальна секція регулюючого елемента 936 в інших відношеннях є подібною до утримувальної секції 236 регулюючого елемента, за винятком описаних відмінностей, і особливості утримувальної секції 236 регулюючого елемента також можуть стосуватись утримувальної секції регулюючого елемента 936. 22 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Утримувальна секція регулюючого елемента 936 приєднується до першої частини пристрою для куріння. Наприклад, утримувальна секція регулюючого елемента 936 прикріплюється до однієї з-поміж першої та другої розпірних секцій 910a, 910b. Як частина першої частини пристрою для куріння, утримувальна секція регулюючого елемента 936 та регулюючий елемент перебувають у фіксованому взаємному розташуванні з першою дискретно переміщуваною поверхнею на стрижневому виробі (першій секції фільтра) та/або джерелом придатного для куріння матеріалу. Друга дискретно переміщувана поверхня (защіпка) може переміщуватися відносно утримувальної секції регулюючого елемента 936 та регулюючого елемента 950. Таким чином, утримувальна секція регулюючого елемента 936 та регулюючий елемент 950 розглядаються як частина першої частини пристрою для куріння, з можливістю переміщення відносно другої дискретно переміщуваної поверхні на другій частині пристрою для куріння. В альтернативному варіанті визначення першої частини та другої частини можуть бути зворотними, таким чином, щоб регулюючий елемент завжди перебував на другій частині пристрою для куріння. У цьому полягає відмінність від варіанта втілення з Фігур з 1 по 8, де регулюючий елемент з'єднується або переміщується разом з другою дискретно переміщуваною поверхнею. Регулюючий елемент 950 перебуває на задній у подовжньому напрямку стороні утримувальної секції регулюючого елемента 936. У цьому полягає відмінність від варіантів втілення з Фігур з 2 по 8, де регулюючий елемент перебуває на передній у подовжньому напрямку стороні утримувальної секції регулюючого елемента. Варіант втілення з Фігури 9 може розглядатись як "зворотне" розташування. Регулюючий елемент 950 розташовується таким чином, щоб налягати на розташовану на ротовому кінці секцію або стрижневий виріб пристрою для куріння. Зокрема, регулюючий елемент 950 розташовується таким чином, щоб налягати на розташовану на ротовому кінці секцію або стрижневий виріб, який може переміщуватися відносно регулюючого елемента 950. Розташована на ротовому кінці секція може бути стрижневим виробом, зокрема, другою секцією фільтра. В альтернативному варіанті розташована на ротовому кінці секція може бути порожньою трубкою. Порожня трубка може розглядатись як приклад стрижневого виробу. Утримувальна секція регулюючого елемента 936 не налягає на розташовану на ротовому кінці секцію пристрою для куріння. Натомість утримувальна секція регулюючого елемента 936 налягає на більш передню секцію або стрижневий виріб, що може переміщуватися відносно розташованої на ротовому кінці секції. Утримувальна секція регулюючого елемента 936 приєднується до розташованого під нею стрижневого виробу. Утримувальна секція регулюючого елемента 936 може розглядатись як частина розпірної секції. Об'єднані утримувальна секція регулюючого елемента 936 та регулюючий елемент 950 простягаються по межі між двома розташованими під ними секціями або стрижневими виробами. Регулюючий елемент 950 забезпечує можливість надходження вентиляційного повітря у розташований позаду стрижневий виріб або розташований на ротовому кінці стрижневий виріб, який, наприклад, може переміщуватися відносно першої частини джерела придатного для куріння матеріалу. Таким чином, це розташування забезпечує позицію вбирання вентиляційного повітря до розташованої позаду позиції. Регулюючий елемент 950 налягає на другу секцію фільтра і у деяких аспектах забезпечує регулювання надходження вентиляційного повітря до другої секції фільтра. Заготовка 900 також включає з'єднувальну секцію 934, яка простягається вперед і назад у подовжньому напрямку від утримувальної секції регулюючого елемента 936. З'єднувальна секція 934 може розглядатись як така, що простягається як одне ціле по внутрішньому та зовнішньому шарах 930, 940, попереду і позаду від утримувальної секції регулюючого елемента 936. Налягаюча секція 914 може розглядатись як частина з'єднувальної секції 934. З'єднувальна секція 934 є частиною другої частини пристрою для куріння. Заготовка 900 також включає передню секцію 941, яка простягається як одне ціле по внутрішньому та зовнішньому шарах. Передня секція 941 налягає на першу розпірну секцію 910a і приєднується до неї. Передня секція 941 належить до першої частини пристрою для куріння. Передня секція 940 необов'язково виконує функцію з'єднання першої секції фільтра 112 з тютюновим стрижнем 111. Утримувальна секція регулюючого елемента 936 та регулюючий елемент 950 приєднуються до з'єднувальної секції 934 (та налягаючої секції 914) через ламке з'єднання 926. Ламке з'єднання 926 простягається по окружності у двох відокремлених у подовжньому напрямку позиціях на кожній подовжній стороні утримувальної секції регулюючого елемента 936, а також у відокремленій у подовжньому напрямку позиції для утворення регулюючого елемента 950. Ламке з'єднання 926 простягається у подовжньому напрямку для з'єднання з налягаючою 23 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 секцією 914 з можливістю відокремлення. Утримувальна секція регулюючого елемента 936 та регулюючий елемент 950 можуть відокремлюватися від суміжних ділянок заготовки, що утворює внутрішній шар, та суміжної ділянки заготовки, що утворює об'єднаний зовнішній шар. Межа між першою та другою частинами пристрою для куріння є зміщеною між внутрішнім та зовнішнім шарами 930, 940. Це може зменшувати витік повітря через межу між першою та другою частинами. Передня секція 941 приєднується до з'єднувальної секції 934 через внутрішнє ламке з'єднання 928a на внутрішньому шарі та зовнішнє ламке з'єднання 928b на зовнішньому шарі. Внутрішнє та зовнішнє ламкі з'єднання 928a, 928b проходять по окружності і є зміщеними у подовжньому напрямку. У деяких прикладах внутрішній шар та зовнішній шар початково складеної заготовки можуть переміщуватися відносно один одного. У деяких аспектах внутрішній шар та зовнішній шар рухаються один від одного у місці ламкого з'єднання, що відокремлює внутрішній шар та зовнішній шар. В інших аспектах внутрішній шар та зовнішній шар рухаються один до одного, причому зовнішній шар переміщується над внутрішнім шаром і навколо нього. У деяких прикладах може бути передбачений виріз, таким чином, щоб внутрішній шар міг переміщуватись у виріз. Це дозволяє уникнути необхідності радіального переміщення зовнішнього шару назовні по кромці, утвореній ламким з'єднанням внутрішнього шару. Будьякий варіант втілення може включати виріз на межі секції на внутрішньому шарі, що переміщується відносно відповідної секції на зовнішньому шарі. З'єднувальна секція 934 призначається для приєднання до другої дискретно переміщуваної поверхні 304. У деяких аспектах з'єднувальна секція 934 прикріплюється до утримувальної секції 920 на першій заготовці 901, 901', що підтримує другу дискретно переміщувану поверхню 304. З'єднувальна секція 934 також утворює першу та другу зачеплювальні поверхні 933a, 933b. З'єднання з утримувальною секцією 920 і першою та другою зачеплювальними поверхнями 933a, 933b відбувається на протилежних подовжніх сторонах утримувальної секції регулюючого елемента 936. З'єднувальна секція 934 також оточує і приєднується до другої секції фільтра 114'. З'єднувальна секція 934 забезпечує з'єднання між другою секцією фільтра та першою частиною пристрою для куріння (наприклад, першою секцією фільтра). З'єднання забезпечує можливість відносного обертання, але не подовжнього переміщення. З'єднувальна секція 934 забезпечує з'єднання з другою секцією фільтра, яка відбувається лише через крайній зовнішній шар першої та другої заготовок 901, 900. З'єднувальна секція 934 та налягаюча секція 914 утворюють зовнішню частину ротового кінця пристрою для куріння. Обертання цієї зовнішньої частини ротового кінця відносно тютюнового стрижня забезпечує переміщення між першою та другою частинами пристрою для куріння. Зокрема, друга секція фільтра, з'єднувальна секція 934, утримувальна секція 920 та друга дискретно переміщувана поверхня обертаються разом. Таким чином, перша та друга зачеплювальні поверхні 933a, 933b та вентиляційна зона 970 обертаються разом з другою секцією фільтра. Друга дискретно переміщувана секція повертається на певний кут з першою дискретно переміщуваною поверхнею на першій секції фільтра. Регулюючий елемент 950 залишається у фіксованому взаємному розташуванні з тютюновим стрижнем, тому відносно тютюнового стрижня перша та друга зачеплювальні поверхні 933a, 933b та вентиляційна зона 970 обертаються відносно нерухомого регулюючого елемента 950. З'єднувальна секція 934 та налягаюча секція 914 є об'єднаними і можуть розглядатись як єдина секція, що налягає принаймні на одну розпірну секцію і є сконфігурованою для підтримання другої дискретно переміщуваної поверхні у заданій радіальній позиції (тобто, постійній позиції, з частковим рознесенням) відносно першої дискретно переміщуваної поверхні. Зокрема, з'єднувальна секція 934 та налягаюча секція 914 підтримують другу дискретно переміщувану поверхню в суміжній позиції у подовжньому напрямку з принаймні однією розпірною секцією. Налягаюча секція 914 контактує з зовнішньою поверхнею утримувальної секції регулюючого елемента 936, що прикріплюється до другої розпірної секції 910b. Таким чином, утримувальна секція регулюючого елемента 936 виконує функцію розпірки і може розглядатись як ще одна частина другої розпірної секції 910b. Контакт налягаючої секції 914 з утримувальною секцією регулюючого елемента утримує налягаючу секцію 914 у постійній або мінімальній радіальній позиції, підтримуючи мінімальне відокремлення першої та другої дискретно переміщуваних поверхонь. Ще одна функція утримувальної секції регулюючого елемента 936 полягає у забезпеченні однієї або кількох контактних поверхонь, призначених для обмеження або запобігання подовжньому переміщенню між першою та другою частинами пристрою для куріння. Контактна поверхня є орієнтованою по окружності відбортованою кромкою та передній стороні 24 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримувальної секції регулюючого елемента 936. Відбортована кромка представляє товщину листового матеріалу, з якого утворюється заготовка 900. Контактна поверхня проходить навколо всієї окружності пристрою для куріння. Контактна поверхня, що запобігає відокремленню другої секції фільтра, перебуває на протилежному подовжньому краї відносно регулюючого елемента 950. Таким чином, друга секція фільтра надійно приєднується до першої частини пристрою для куріння. Контактна поверхня передбачається для зачеплення з іншою контактною поверхнею з'єднувальної секції 934. Ще одна контактна поверхня з'єднувальної секції 934 також перебуває на внутрішньому шарі 930 заготовки і/або проходить навколо всієї окружності пристрою для куріння. Дві контактні поверхні початково є утвореними як одне ціле на заготовці 900 і згодом розділяються для забезпечення можливості окружного переміщення. У деяких аспектах контактні поверхні, які обмежують або запобігають подовжньому переміщенню, початково є утвореними як одне ціле на одному обгорнутому шарі заготовки, яка включає певну кількість шарів в обгорнутому стані. З'єднувальна секція 934 простягається навколо контактних поверхонь. У деяких прикладах друга заготовка 900 забезпечує базову вентиляцію. Зона базової вентиляції не залежить від позиції регулюючого елемента. Друга заготовка включає базову вентиляційну зону 976. Базова вентиляційна зона 976 простягається по окружності, наприклад, через внутрішній та зовнішній шари 930, 940. Базова вентиляційна зона 976 розташовується у з'єднувальній секції 934, наприклад, позаду від регулюючого елемента 950 та вентиляційної зони 970. Базова вентиляційна зона 976 включає певну кількість розділених проміжками по окружності вентиляційних отворів. Базова вентиляційна зона 976 проходить навколо всієї окружності пристрою для куріння. Базове вентиляційне повітря має надходити до другої секції фільтра 114'. Друга секція фільтра 114' включає розташовану в лінію базову вентиляційну зону 976'. Функціонування пристрою для куріння, що включає намотані заготовки 900, 901, по суті є таким самим, як описано з посиланням на Фігури з 1 по 8, тобто, регулюючий елемент 950 вибірково накриває вентиляційну зону 970 і обмежує обертання шляхом зачеплення з першою та другою зачеплювальними поверхнями 933a, 933b. Таким чином, варіант втілення з Фігури 9 функціонує у спосіб, подібний до варіантів втілення з Фігур з 1 по 8, хоча регулюючий елемент 950 на другій заготовці 900 та друга дискретно переміщувана поверхня на першій заготовці 901 можуть переміщуватися відносно одне одного. Фігура 10 показує заготовку 1001, сконфігуровану для нарізання на багато перших заготовок 901, 901'. Перші заготовки 901, 901' є такими, як показано на Фігурі 9. Зокрема, заготовка 1001 призначається для нарізання на чотири заготовки 901, 901'. Заготовка 1001 є сконфігурована з чотирма наборами особливостей заготовки 901, 901'. Заготовка 1001 може нарізатися по трьох лініях розрізання, вказаних лініями 1002. У прикладі способу виготовлення заготовка 1001 намотується і прикріплюється до стрижневого виробу (не показано), сконфігурованого для утворення чотирьох перших секцій фільтра 112. Заготовку 1001 та стрижневий виріб розрізають разом у місцях 1002 для забезпечення чотирьох ідентичних або подібних обгорнутих перших секцій фільтра. Обгорнута перша секція фільтра може розташовуватися на одній лінії з іншими стрижневими виробами і обгорнута другою заготовкою 900 для утворення одного або кількох пристроїв для куріння. Кожна заготовка 901 включає першу розпірну секцію 901a та другу розпірну секцію 901b, як описано вище. Перша розпірна секція 901a має ширину, у подовжньому напрямку пристрою для куріння, яка є більшою за ширину другої розпірної секції 901b. Заготовка 1001 включає видовжені секції листового матеріалу, сконфігуровані для забезпечення першої або другої розпірної секції 901a, 901b або комбінації двох розпірних секцій 901a, 901b у будь-якому поєднанні. Заготовки 901 передбачено з двома другими розпірними секціями 901b, суміжними одна з одною, які мають бути розділені по лінії розрізання 1002. Заготовка 1001 також включає дві суміжні перші розпірні секції 901a. Заготовка 1001 має таку будову, що передні кромки 921, 921' утримувальних секцій 920, як описано вище, є похилими, таким чином, щоб частина кромки 921, 921' намотувалася перед іншою частиною кромки 921, 921'. В альтернативному прикладі кромки 921, 921' є похилими, таким чином, що частина кромки 921, 921', яка є початково намотаною, межує з вужчою з видовжених секцій, які утворюють першу або другу розпірні секції 901a, 901b. Це забезпечує додатковий матеріал утримувальної секції 920, суміжної з вузькою з видовжених секцій, які утворюють першу та другу розпірні секції 901a, 901b. В альтернативному варіанті кромки 921, 921' можуть бути нахилені в іншій конфігурації. Похилі кромки 921, 921' є нахиленими, як описано для похилих кромок згідно з будь-яким варіантом втілення, зокрема, як описано з 25 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 посиланням на Фігури 7 та 9. Заготовка 1001 є сконфігурованою для забезпечення перших заготовок 901 з кромками 921, орієнтованими у протилежних напрямках для застосування у виготовленні двох пристроїв для куріння разом з конструкцією, показаною на Фігурі 9. В альтернативному варіанті заготовка 1001 може бути сконфігурована таким чином, щоб забезпечувалася певна кількість ідентичних перших заготовок 901; 901', або заготовок, подібних до перших заготовок 901, 901', з іншою орієнтацією похилих кромок 921, 921' відносно першої та другої розпірних секцій 910a, 910b. Заготовка 1001 є сконфігурованою для нарізання на чотири заготовки 901, 901'. В альтернативному варіанті заготовка 1001 є сконфігурованою для нарізання на багато заготовок, у будь-якій кількості. Наприклад, заготовка 1001 може бути сконфігурованою для нарізання на 2, 4 або 6 ідентичних або подібних заготовок або на дві подібні (але різні) заготовки. Фігура 11 показує два приклади першої заготовки 1101, 1102. Заготовки 1101, 1102 є сконфігурованими і функціонують по суті як описано з посиланням на Фігуру 9, з нижчезазначеними відмінностями. Перші заготовки 1101, 1102 є сконфігурованими таким чином, щоб бути намотаними навколо двох наборів стрижневих виробів 110' і обгорнутими двома наборами других заготовок 900', як описано з посиланням на Фігуру 9. Еквівалентні умовні номери позначають однакові деталі. Перші заготовки 1101, 1102 включають передню кромку першої та другої розпірних секцій 910a, 910b, які є з'єднаними між собою. Проміжне з'єднання 1124 з'єднує передню кромку, як описано для проміжного з'єднання 724, описану з посиланням на Фігуру 7. Задня кромка 1126, 1126' проміжного з'єднання 1124 є нахиленою відносно подовжньої осі пристрою для куріння, як описано з посиланням на похилу кромку 726, описану з посиланням на Фігуру 7. Орієнтація задньої кромки 1126, 1126' проміжного з'єднання 1124 є паралельною переднім кромкам 721, 721' утримувальних секцій 920, 921'. Кожна перша заготовка 1101 включає утримувальний блок 306 другої дискретно переміщуваної поверхні, який також називається защіпним утримувальним блоком, як описано з посиланням на Фігуру 2. Утримувальний блок 306 другої дискретно переміщуваної поверхні прикріплюється до листового матеріалу, з якого утворюються перші заготовки 1101, 1102. Утримувальний блок 306 другої дискретно переміщуваної поверхні включає другу дискретно переміщувану поверхню або защіпку 304. Друга дискретно переміщувана поверхня 304 розташовується в іншому місці на окремих перших заготовках 1101, 1102. Обидва пристрої для куріння є сконфігурованими для обертання в одному напрямку для одержання одного варіанта вентиляції. Для забезпечення цього одна з утримувальних секцій 920 має обертатися через проміжне з'єднання 1124. Розташування защіпки 304 є таким, що защіпка 304 не переміщується через проміжне з'єднання 1124. У прикладі, показаному на Фігурі 11, нижня заготовка 1102 має утримувальну секцію 920, яка переміщується вправо у виріз або простір між похилими кромками 721', 1126'. Верхня заготовка 1101 має утримувальну секцію 920, яка переміщується вліво, рухаючись радіально через проміжне з'єднання 1124. Защіпка 304 відокремлюється проміжком від кромки утримувальних секцій 920, що при застосуванні веде у напрямку переміщення, тобто, лівої кромки, як показано. Таким чином, защіпка 304 не обов'язково має переміщуватися через проміжне з'єднання 1124. Як варіант, защіпка 304 на заготовці 1102 може мати таку саму позицію. Фігура 12 показує заготовку 1201, сконфігуровану для нарізання на певну кількість перших заготовок 1101, 1102, як показано на Фігурі 11. Зокрема, заготовка 1201 є передбаченою для нарізання на чотири заготовки 1101, 1102, по дві кожного типу. Заготовка 1201 є сконфігурованою з чотирма наборами особливостей заготовок 1101, 1102. Заготовка 1201 може бути нарізана по трьох лініях розрізання, показаних лініями 1202. У прикладі способу виготовлення заготовка 1201 є намотаною навколо стрижневого виробу (не показано), сконфігурованого для утворення чотирьох перших секцій фільтра 112. Заготовку 1201 та стрижневий виріб розрізають разом у місці 1202 для забезпечення обгорнутої першої секції фільтра. Обгорнута перша секція фільтра може бути вирівняна у лінію з іншими стрижневими виробами і обгорнута другою заготовкою, наприклад, як описано з посиланням на Фігури 9 або 11, для утворення одного або кількох пристроїв для куріння. Передня кромка 921, 921' утримувальної секції 920 є нахиленою відносно подовжньої осі, по суті як описано з посиланням на будь-яку з Фігур з 7 по 11. Похилі кромки можуть чергуватися за напрямком, як показано. В альтернативному варіанті похилі кромки можуть мати інше розташування, наприклад, як описано з посиланням на Фігуру 10. Позиція другої дискретно переміщуваної утримувальної секції 304 необов'язково може чергуватися з позицією на подібних (але відмінних) типах першої заготовки 1101, 1102, як описано з посиланням на Фігуру 11. 26 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Заготовка 1201 має передню кромку, яка включає проміжне з'єднання 1224, сконфігуроване для нарізання на проміжні з'єднання 1124 для кожної заготовки 1101, 1102. Проміжне з'єднання 1224 є сконфігурованим як певна кількість проміжних з'єднань 1124, описана з посиланням на Фігуру 11. Фігура 13 показує ще один варіант втілення другої заготовки 1300, сконфігурований для намотування у формі двох зовнішніх шарів навколо одного або кількох стрижневих виробів. Фігура 13 також показує стрижневі вироби 110 як описано вище, вже обгорнуті першою заготовкою 1301. Перша та друг заготовки 1301, 1300 є сконфігурованими і функціонують по суті як описано з посиланням на Фігури з 1 по 4, зокрема, Фігуру 4, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Стрижневі вироби 110 обгортаються першою заготовкою 1301, яка включає першу та другу розпірні секції 1310a, 1310b. Перша та друга розпірні секції 1310a, 1310b розташовуються й функціонують по суті як описано вище для першої та другої розпірних секцій, наприклад, як описано на Фігурах 2 та 3. Перша та друга розпірні секції 1310a, 1310b є намотаними навколо першої секції фільтра 112, що забезпечує доступ між ними до першої дискретно переміщуваної поверхні 116. У показаному прикладі перша заготовка 1301 включає лише першу та другу розпірні секції 1310a, 1310b. В одному аспекті перша та друга розпірні секції 1310a, 1310b початково є окремими і приєднуються поодинці. В альтернативному варіанті перша та друга розпірні секції 1310a, 1310b з'єднуються між собою перед намотуванням, наприклад, через проміжне з'єднання 724. У деяких аспектах перша та друга розпірні секції 1310a, 1310b не є початково прикріпленими до утримувальної секції для підтримання другої дискретно переміщуваної поверхні. Натомість утримувальний блок 306 другої дискретно переміщуваної поверхні та друга дискретно переміщувана поверхня (защіпка) 304 є прикріпленими до другої заготовки 1300. Наприклад, друга дискретно переміщувана поверхня (защіпка) 304 прикріплюється до тієї самої секції заготовки 1300, що включає регулюючий елемент 250. Таким чином, друга дискретно переміщувана поверхня та регулюючий елемент мають переміщуватися разом відносно першої дискретно переміщуваної поверхні. Перша заготовка 1301 включає вентиляційну зону 1372. Вентиляційна зона 1372 утворюється у першій розпірній секції 1310a. У деяких аспектах перша розпірна секція 1310a обгортається навколо стрижневих виробів 110, а потім утворюється вентиляційна зона 1372 у першій розпірній секції 1310a. Таким чином, вентиляційна зона 1372 утворюється лише після намотування першої розпірної секції 1310a навколо стрижневих виробів 110. Наприклад, вентиляційна зона 1372 утворюється за допомогою лазера, який створює множину отворів у першій розпірній секції 1310a. В альтернативному варіанті вентиляційна зона 1372 утворюється перед намотуванням першої розпірної секції 1310a. Фігура 14 показує ще один варіант втілення першої заготовки 1401, сконфігурований для намотування на один або кілька стрижневих виробів. Перша заготовка 1401 є сконфігурованою і функціонує по суті як описано з посиланням на Фігуру 8, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Перша заготовка 1401 є сконфігурованою таким чином, щоб обгортатися другою заготовкою, наприклад, другою заготовкою 800, описаною з посиланням на Фігуру 8. Перша заготовка 1401 є сконфігурованою лише для дворазового намотування навколо всієї окружності стрижневих виробів. Внутрішній та зовнішній шари відповідають внутрішньому та середньому шарам, які утворюються заготовкою 500 на Фігура 5 або заготовкою 801 на Фігурі 8. Зокрема, зовнішній шар, який забезпечується заготовкою 500 на Фігурі 5 або заготовкою 801 на Фігурі 8, є відсутнім у заготовці 1401. Частина заготовки 500 на Фігурі 5 або заготовки 801 на Фігурі 8, яка утворює третій і зовнішній шар, є необов'язковою. Зокрема, заготовка 500 на Фігурі 5 включає вентиляційну зону 570 на внутрішньому шарі 510, яка має накриватися регулюючим елементом 550. Третій зовнішній шар включає ще одну вентиляційну зону 572, яка збігається з вентиляційною зоною 570. Однак у заготовці 1401 інша вентиляційна зона є відсутньою. Перша заготовка 1401 включає першу та другу розпірні секції 1410a, 1410b, по суті як показано на Фігурі 8. Перша та друга розпірні секції 1410a, 1410b необов'язково з'єднуються розпірною секцією 824. Перша та друга розпірні секції 1410a, 1410b проходять по окружності над двома шарами першої заготовки 1401. Перша заготовка 1401 включає утримувальну секцію 1420, яка підтримує другу дискретно переміщувану поверхню 304. Утримувальна секція 1420 проходить один раз навколо всієї окружності пристрою для куріння, наприклад, для утворення трубки. Задня кромка 1427 утримувальної секції 1420 проходить по суті паралельно подовжній осі пристрою для куріння. 27 UA 115797 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зона заготовки 1401, яка утворює внутрішній шар, наприклад, на першій розпірній секції 1410a, включає вентиляційну зону 1472. У деяких прикладах вентиляційна зона 1472 включає один отвір. В альтернативному варіанті вентиляційна зона 1472 включає певну кількість окремих проникних зон або отворів. У деяких аспектах один зі стрижневих виробів 110 включає ще одну вентиляційну зону 1470. Наприклад, перша секція фільтра 112 включає ще одну вентиляційну зону 1470. Вентиляційна зона 1472 передбачена таким чином, щоб принаймні частково збігатися з іншою вентиляційною зоною 1470. Ще одна вентиляційна зона 1470 включає певну кількість окремих вентиляційних зон або отворів, наприклад, на лінії, що проходить по окружності. Ще одна вентиляційна зона 1470 може бути утворена за допомогою лазера. Як правило, одна або кілька з вентиляційних зон 1470, 1472 включають певну кількість окремих вентиляційних зон або отворів. Фігура 15 показує ще один варіант втілення першої заготовки 1501 та другої заготовки 1500, сконфігурованих для намотування на один або кілька стрижневих виробів 110. Перша заготовка 1501 є сконфігурованою і функціонує у спосіб, подібний до варіанта втілення, описаного з посиланням на Фігуру 8, з конструкцією, подібною до варіанта втілення з Фігури 9, з нижчезазначеними відмінностями. Еквівалентні умовні номери позначають однакові деталі. Перша заготовка 1501 є сконфігурованою для обгортання другою заготовкою 1500, наприклад, по суті як описано з посиланням на Фігури 5 та 6. Перша заготовка 1501 є сконфігурованою для триразового намотування навколо всієї окружності стрижневих виробів, з невеликим додатковим намотуванням для забезпечення часткового перекривання та закріплення шарів у формі трубок. Перша заготовка 1501 намотується, як показано, з приєднанням спочатку правого краю до стрижневих виробів. Зокрема, правий край прикріплюється до стрижневих виробів, і перша заготовка 1501 тричі безперервно намотується навколо стрижневих виробів. Друга заготовка 1500 прикріплюється як окрема обгортка, після намотування першої заготовки 1501. Друга заготовка 1500 проходить лише один раз навколо всієї окружності, невеликим додатковим намотуванням для забезпечення часткового перекривання та закріплення шару у формі трубки. Перша заготовка 1501 включає утримувальну секцію 1520 з похилою передньою кромкою 821, по суті як показано на Фігурі 8. Перша заготовка 1501 включає з'єднані першу та другу розпірні секції 1510a, 1510b, по суті як показано на Фігурі 8. Перша та друга розпірні секції 1510a, 1510b з'єднуються розпірною секцією 824. Розпірна секція 824 має задню кромку 826, орієнтовану під кутом до подовжньої осі пристрою для куріння в обгорнутому стані, також як описано з посиланням на Фігуру 8. Перша та друга розпірні секції 1510a, 1510b проходять по окружності над усіма трьома шарами першої заготовки 1501. Перша заготовка 1501 включає регулюючий елемент 1550. Регулюючий елемент 1550 регулює вентиляцію, як описано з посиланням на регулюючий елемент 550, 950, показаний на Фігурі 5 або 9. Регулюючий елемент 1550 включає першу та другу обмежувальні поверхні 1553a, 1553b на краях регулюючого елемента на осі переміщення, тобто, на окружному краї регулюючого елемента 1550, як описано вище. Контакт першої та другої обмежувальних поверхонь 1553a, 1553b регулюючого елемента 1550 між першою зачеплювальною поверхнею 1533a (не показано) та другою зачеплювальною поверхнею 1533b, що утворює канал 1539 між ними, який обмежує відносне обертання між першою та другою частинами. Перша та друга зачеплювальні поверхні 1533a, 1533b і перша та друга обмежувальні поверхні 1553a, 1553b є такими, як описано у будь-якому варіанті втілення і можуть бути орієнтовані під кутом, наприклад, як описано з посиланням на Фігуру 9. Регулюючий елемент 1550 є частиною утримувальної секції регулюючого елемента 1536. Утримувальна секція 1536 регулюючого елемента розташовується на заготовці 1501 для утворення другого (середнього) шару в намотаному навколо стрижневих виробів стані. Регулюючий елемент 1550 є частиною секції на тому самому шарі, що проходить принаймні один раз навколо всієї окружності стрижневих виробів. Утримувальна секція 1536 регулюючого елемента простягається навколо принаймні однієї або принаймні двох, або принаймні трьох повних окружностей пристрою для куріння. Як показано, утримувальна секція 1536 регулюючого елемента проходить по трьох повних окружностях стрижневих виробів. У деяких аспектах утримувальна секція 1536 регулюючого елемента, що включає регулюючий елемент 1550, є об'єднаною з однією з розпірних секцій, тобто, другою розпірною секцією 1510b. Утримувальна секція 1536 регулюючого елемента може розглядатись як така сама секція заготовки 1501, що й друга розпірна секція 1510b. Зовнішній шар першої заготовки 1501 включає налягаючу секцію 1514. Налягаюча секція 1514 є сконфігурованою таким чином, щоб дозволяти регулюючому елементові 1550 переміщуватися (тобто, обертатися) під нею для регулювання вентиляції. Налягаюча секція 28
