Фрезер-уловлювач з рухомою магнітною системою
Номер патенту: 100087
Опубліковано: 12.11.2012
Автори: Романишин Тарас Любомирович, Романишин Любомир Іванович, Білецький Ярослав Семенович, Білецький Мирослав Семенович, Атаманчук Ігор Степанович, Діброва Євген В'ячеславович
Формула / Реферат
Фрезер-уловлювач з рухомою магнітною системою, що містить корпус з фрезерною коронкою, перехідник, основну магнітну систему, розміщену в порожнині корпуса, і промивальні канали, який відрізняється тим, що основна магнітна система, розміщена в порожнині корпуса, замкнена в кожух з можливістю вільного переміщення та фіксування в будь-якому положенні у корпусі і на її неробочій поверхні закріплена допоміжна магнітна система, яка виконана із з'єднаних послідовно постійного кільцевого магніту, намагніченого аксіально, і магнітопроводів кільцевої форми різнойменної полярності, насаджених на немагнітний патрубок, з'єднаний з діамагнітною кришкою із зазором, при цьому допоміжна магнітна система є фіксатором основної магнітної системи, який створеним магнітним полем взаємодіє із корпусом фрезера-уловлювача і утримує основну систему із притягнутими феромагнітними уламками у будь-якому положенні.
Текст

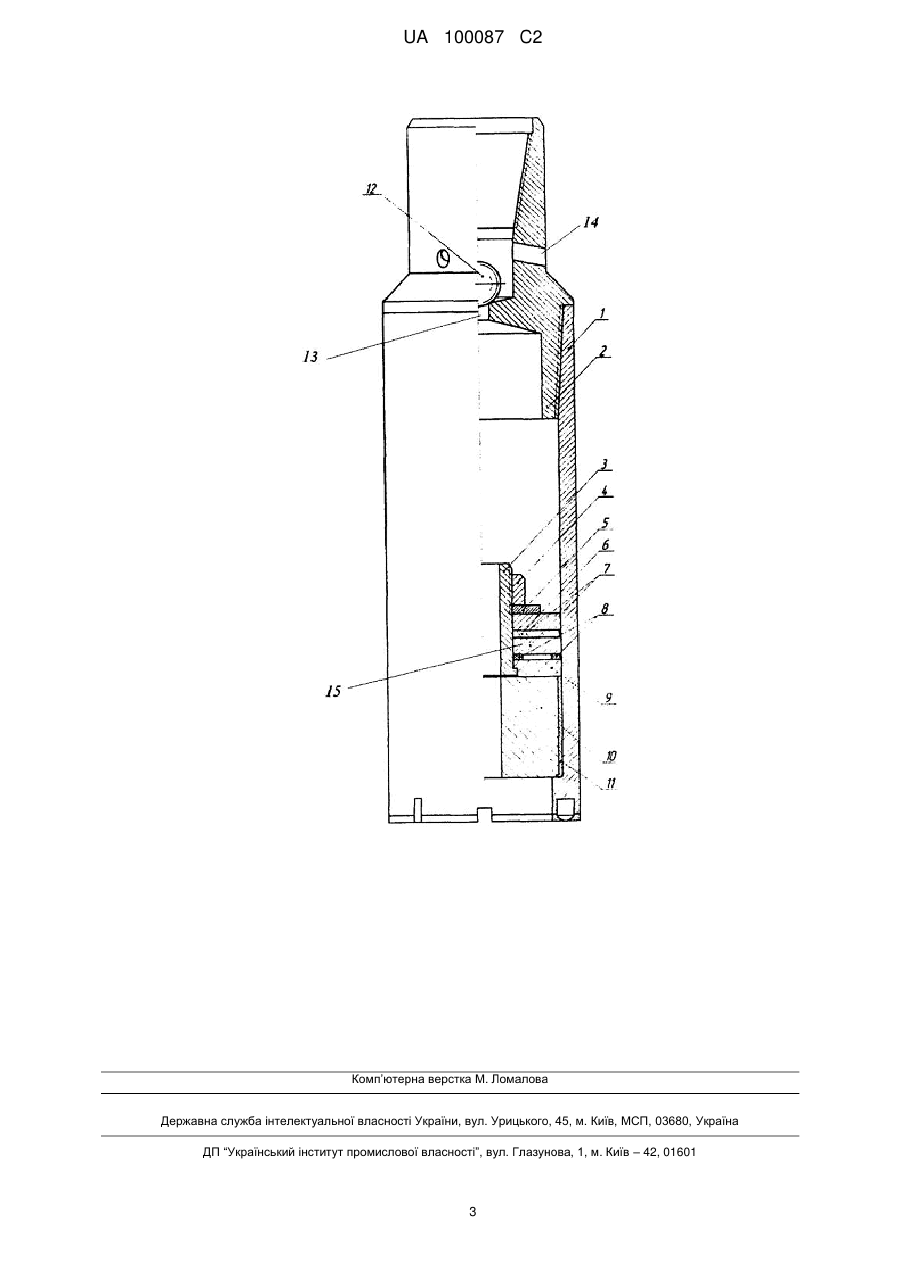

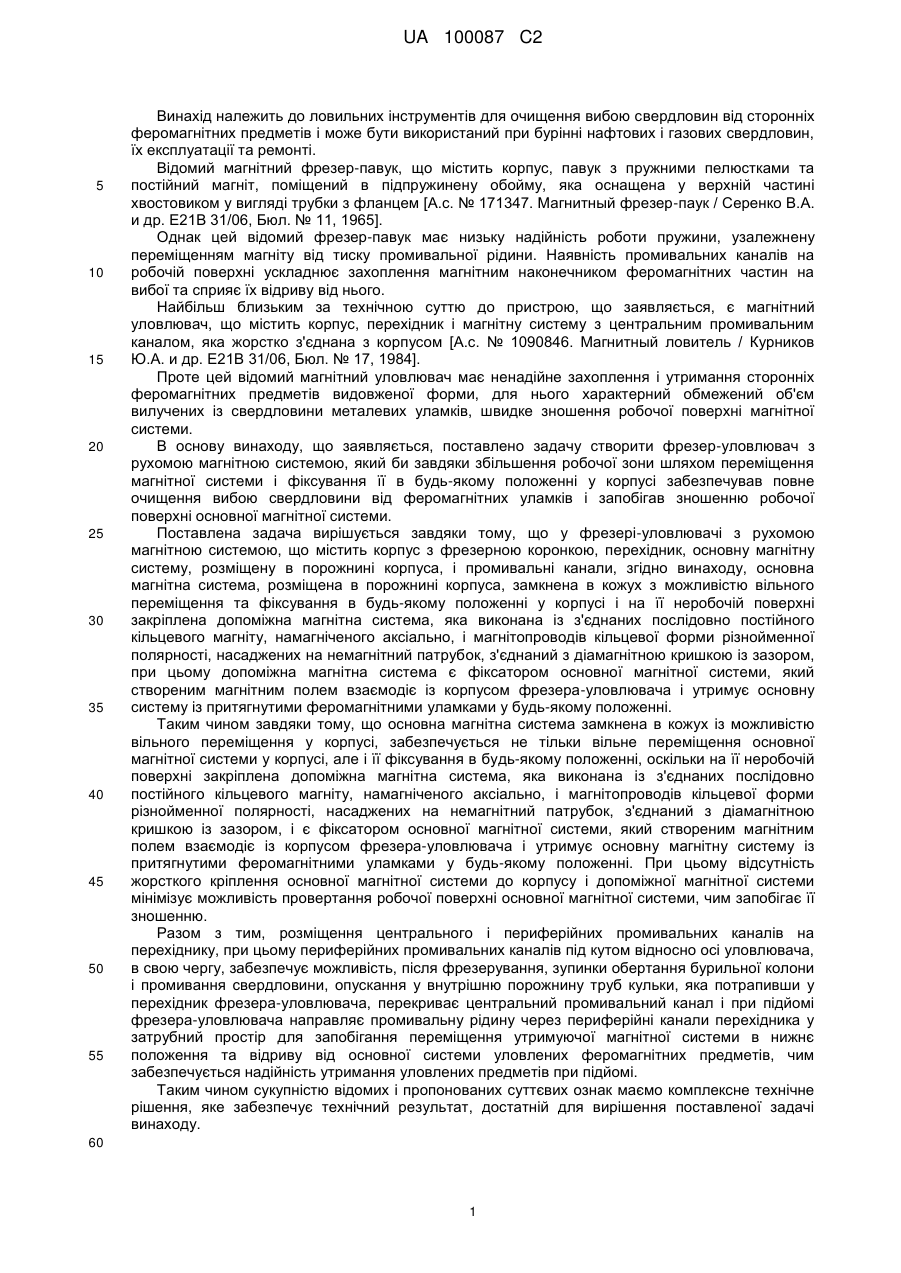

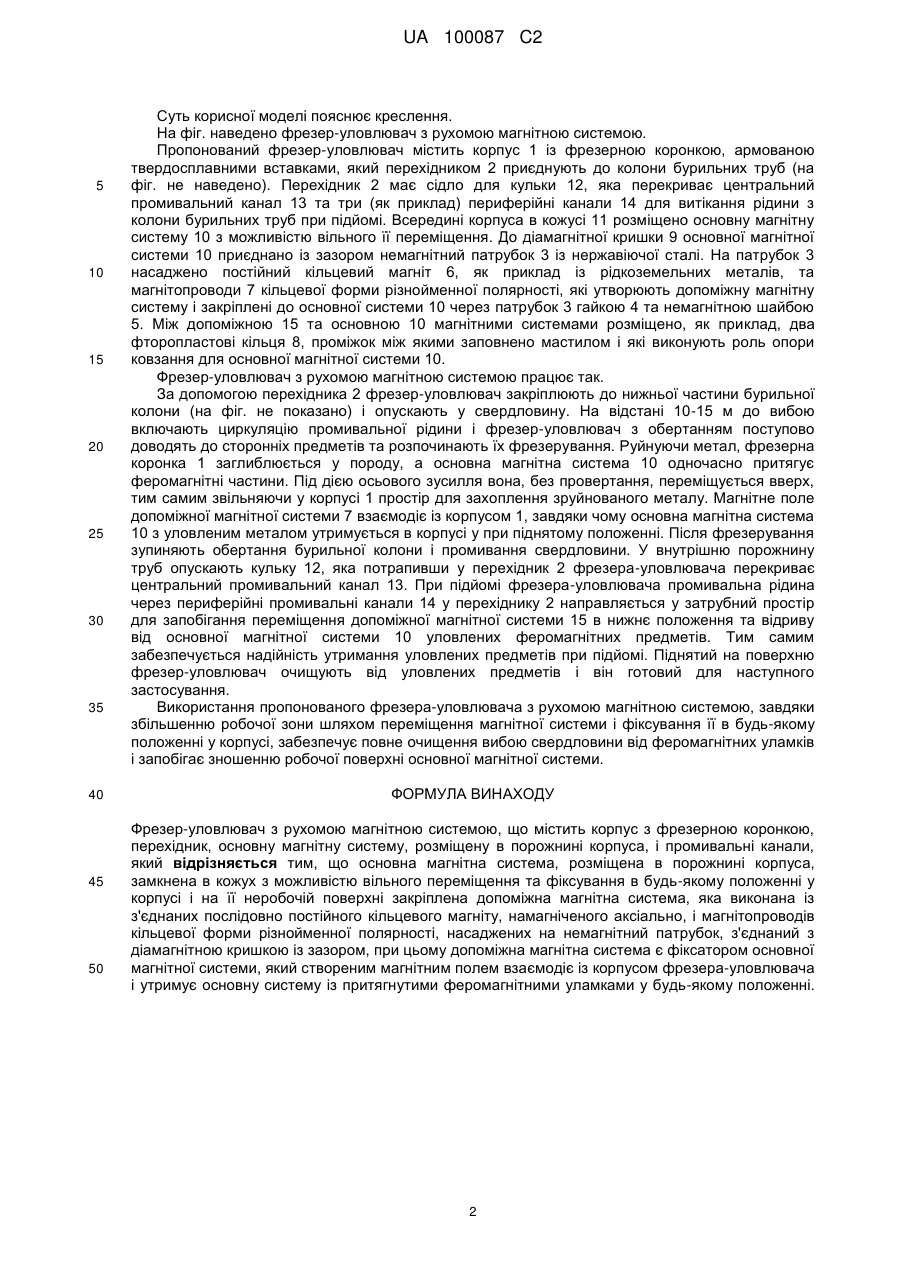

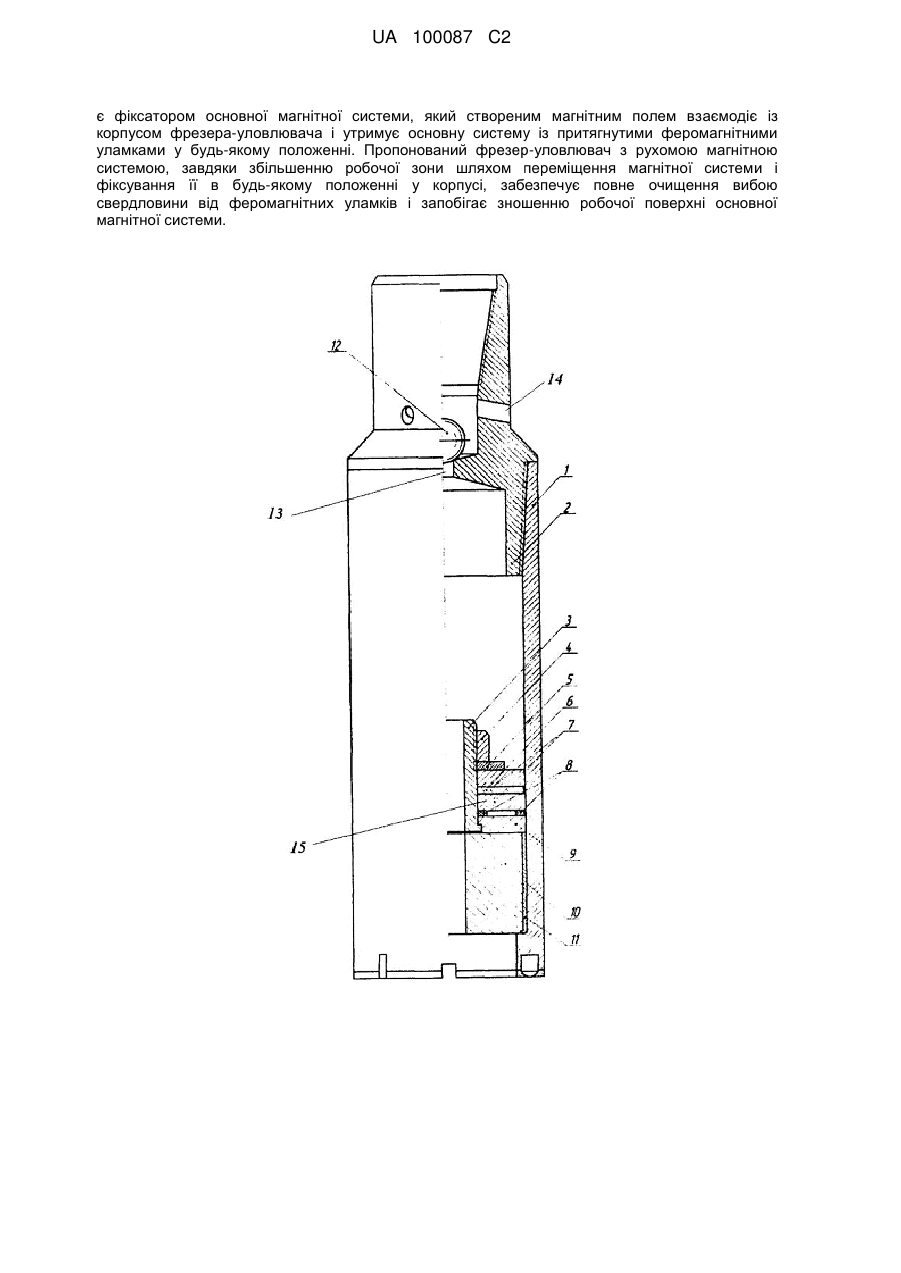

Реферат: Винахід належить до ловильних інструментів для очищення вибою свердловин від сторонніх феромагнітних предметів і може бути використаний при бурінні нафтових і газових свердловин, їх експлуатації та ремонті. У фрезері-уловлювачі з рухомою магнітною системою, що містить корпус з фрезерною коронкою, перехідник, основну магнітну систему, розміщену в порожнині корпуса, і промивальні канали, згідно винаходу, основна магнітна система, розміщена в порожнині корпуса, замкнена в кожух з можливістю вільного переміщення та фіксування в будьякому положенні у корпусі і на її неробочій поверхні закріплена допоміжна магнітна система, яка виконана із з'єднаних послідовно постійного кільцевого магніту, намагніченого аксіально, і магнітопроводів кільцевої форми різнойменної полярності, насаджених на немагнітний патрубок, з'єднаний з діамагнітною кришкою із зазором, при цьому допоміжна магнітна система UA 100087 C2 (12) UA 100087 C2 є фіксатором основної магнітної системи, який створеним магнітним полем взаємодіє із корпусом фрезера-уловлювача і утримує основну систему із притягнутими феромагнітними уламками у будь-якому положенні. Пропонований фрезер-уловлювач з рухомою магнітною системою, завдяки збільшенню робочої зони шляхом переміщення магнітної системи і фіксування її в будь-якому положенні у корпусі, забезпечує повне очищення вибою свердловини від феромагнітних уламків і запобігає зношенню робочої поверхні основної магнітної системи. UA 100087 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до ловильних інструментів для очищення вибою свердловин від сторонніх феромагнітних предметів і може бути використаний при бурінні нафтових і газових свердловин, їх експлуатації та ремонті. Відомий магнітний фрезер-павук, що містить корпус, павук з пружними пелюстками та постійний магніт, поміщений в підпружинену обойму, яка оснащена у верхній частині хвостовиком у вигляді трубки з фланцем [А.с. № 171347. Магнитный фрезер-паук / Серенко В.А. и др. Е21В 31/06, Бюл. № 11, 1965]. Однак цей відомий фрезер-павук має низьку надійність роботи пружини, узалежнену переміщенням магніту від тиску промивальної рідини. Наявність промивальних каналів на робочій поверхні ускладнює захоплення магнітним наконечником феромагнітних частин на вибої та сприяє їх відриву від нього. Найбільш близьким за технічною суттю до пристрою, що заявляється, є магнітний уловлювач, що містить корпус, перехідник і магнітну систему з центральним промивальним каналом, яка жорстко з'єднана з корпусом [А.с. № 1090846. Магнитный ловитель / Курников Ю.А. и др. Е21В 31/06, Бюл. № 17, 1984]. Проте цей відомий магнітний уловлювач має ненадійне захоплення і утримання сторонніх феромагнітних предметів видовженої форми, для нього характерний обмежений об'єм вилучених із свердловини металевих уламків, швидке зношення робочої поверхні магнітної системи. В основу винаходу, що заявляється, поставлено задачу створити фрезер-уловлювач з рухомою магнітною системою, який би завдяки збільшення робочої зони шляхом переміщення магнітної системи і фіксування її в будь-якому положенні у корпусі забезпечував повне очищення вибою свердловини від феромагнітних уламків і запобігав зношенню робочої поверхні основної магнітної системи. Поставлена задача вирішується завдяки тому, що у фрезері-уловлювачі з рухомою магнітною системою, що містить корпус з фрезерною коронкою, перехідник, основну магнітну систему, розміщену в порожнині корпуса, і промивальні канали, згідно винаходу, основна магнітна система, розміщена в порожнині корпуса, замкнена в кожух з можливістю вільного переміщення та фіксування в будь-якому положенні у корпусі і на її неробочій поверхні закріплена допоміжна магнітна система, яка виконана із з'єднаних послідовно постійного кільцевого магніту, намагніченого аксіально, і магнітопроводів кільцевої форми різнойменної полярності, насаджених на немагнітний патрубок, з'єднаний з діамагнітною кришкою із зазором, при цьому допоміжна магнітна система є фіксатором основної магнітної системи, який створеним магнітним полем взаємодіє із корпусом фрезера-уловлювача і утримує основну систему із притягнутими феромагнітними уламками у будь-якому положенні. Таким чином завдяки тому, що основна магнітна система замкнена в кожух із можливістю вільного переміщення у корпусі, забезпечується не тільки вільне переміщення основної магнітної системи у корпусі, але і її фіксування в будь-якому положенні, оскільки на її неробочій поверхні закріплена допоміжна магнітна система, яка виконана із з'єднаних послідовно постійного кільцевого магніту, намагніченого аксіально, і магнітопроводів кільцевої форми різнойменної полярності, насаджених на немагнітний патрубок, з'єднаний з діамагнітною кришкою із зазором, і є фіксатором основної магнітної системи, який створеним магнітним полем взаємодіє із корпусом фрезера-уловлювача і утримує основну магнітну систему із притягнутими феромагнітними уламками у будь-якому положенні. При цьому відсутність жорсткого кріплення основної магнітної системи до корпусу і допоміжної магнітної системи мінімізує можливість провертання робочої поверхні основної магнітної системи, чим запобігає її зношенню. Разом з тим, розміщення центрального і периферійних промивальних каналів на перехіднику, при цьому периферійних промивальних каналів під кутом відносно осі уловлювача, в свою чергу, забезпечує можливість, після фрезерування, зупинки обертання бурильної колони і промивання свердловини, опускання у внутрішню порожнину труб кульки, яка потрапивши у перехідник фрезера-уловлювача, перекриває центральний промивальний канал і при підйомі фрезера-уловлювача направляє промивальну рідину через периферійні канали перехідника у затрубний простір для запобігання переміщення утримуючої магнітної системи в нижнє положення та відриву від основної системи уловлених феромагнітних предметів, чим забезпечується надійність утримання уловлених предметів при підйомі. Таким чином сукупністю відомих і пропонованих суттєвих ознак маємо комплексне технічне рішення, яке забезпечує технічний результат, достатній для вирішення поставленої задачі винаходу. 60 1 UA 100087 C2 5 10 15 20 25 30 35 40 45 50 Суть корисної моделі пояснює креслення. На фіг. наведено фрезер-уловлювач з рухомою магнітною системою. Пропонований фрезер-уловлювач містить корпус 1 із фрезерною коронкою, армованою твердосплавними вставками, який перехідником 2 приєднують до колони бурильних труб (на фіг. не наведено). Перехідник 2 має сідло для кульки 12, яка перекриває центральний промивальний канал 13 та три (як приклад) периферійні канали 14 для витікання рідини з колони бурильних труб при підйомі. Всередині корпуса в кожусі 11 розміщено основну магнітну систему 10 з можливістю вільного її переміщення. До діамагнітної кришки 9 основної магнітної системи 10 приєднано із зазором немагнітний патрубок 3 із нержавіючої сталі. На патрубок 3 насаджено постійний кільцевий магніт 6, як приклад із рідкоземельних металів, та магнітопроводи 7 кільцевої форми різнойменної полярності, які утворюють допоміжну магнітну систему і закріплені до основної системи 10 через патрубок 3 гайкою 4 та немагнітною шайбою 5. Між допоміжною 15 та основною 10 магнітними системами розміщено, як приклад, два фторопластові кільця 8, проміжок між якими заповнено мастилом і які виконують роль опори ковзання для основної магнітної системи 10. Фрезер-уловлювач з рухомою магнітною системою працює так. За допомогою перехідника 2 фрезер-уловлювач закріплюють до нижньої частини бурильної колони (на фіг. не показано) і опускають у свердловину. На відстані 10-15 м до вибою включають циркуляцію промивальної рідини і фрезер-уловлювач з обертанням поступово доводять до сторонніх предметів та розпочинають їх фрезерування. Руйнуючи метал, фрезерна коронка 1 заглиблюється у породу, а основна магнітна система 10 одночасно притягує феромагнітні частини. Під дією осьового зусилля вона, без провертання, переміщується вверх, тим самим звільняючи у корпусі 1 простір для захоплення зруйнованого металу. Магнітне поле допоміжної магнітної системи 7 взаємодіє із корпусом 1, завдяки чому основна магнітна система 10 з уловленим металом утримується в корпусі у при піднятому положенні. Після фрезерування зупиняють обертання бурильної колони і промивання свердловини. У внутрішню порожнину труб опускають кульку 12, яка потрапивши у перехідник 2 фрезера-уловлювача перекриває центральний промивальний канал 13. При підйомі фрезера-уловлювача промивальна рідина через периферійні промивальні канали 14 у перехіднику 2 направляється у затрубний простір для запобігання переміщення допоміжної магнітної системи 15 в нижнє положення та відриву від основної магнітної системи 10 уловлених феромагнітних предметів. Тим самим забезпечується надійність утримання уловлених предметів при підйомі. Піднятий на поверхню фрезер-уловлювач очищують від уловлених предметів і він готовий для наступного застосування. Використання пропонованого фрезера-уловлювача з рухомою магнітною системою, завдяки збільшенню робочої зони шляхом переміщення магнітної системи і фіксування її в будь-якому положенні у корпусі, забезпечує повне очищення вибою свердловини від феромагнітних уламків і запобігає зношенню робочої поверхні основної магнітної системи. ФОРМУЛА ВИНАХОДУ Фрезер-уловлювач з рухомою магнітною системою, що містить корпус з фрезерною коронкою, перехідник, основну магнітну систему, розміщену в порожнині корпуса, і промивальні канали, який відрізняється тим, що основна магнітна система, розміщена в порожнині корпуса, замкнена в кожух з можливістю вільного переміщення та фіксування в будь-якому положенні у корпусі і на її неробочій поверхні закріплена допоміжна магнітна система, яка виконана із з'єднаних послідовно постійного кільцевого магніту, намагніченого аксіально, і магнітопроводів кільцевої форми різнойменної полярності, насаджених на немагнітний патрубок, з'єднаний з діамагнітною кришкою із зазором, при цьому допоміжна магнітна система є фіксатором основної магнітної системи, який створеним магнітним полем взаємодіє із корпусом фрезера-уловлювача і утримує основну систему із притягнутими феромагнітними уламками у будь-якому положенні. 2 UA 100087 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFishing mill with movable magnetic system
Автори англійськоюRomanyshyn Liubomyr Ivanovych, Romanyshyn Taras Liubomyrovych, Atamanchuk Ihor Stepanovych, Dibrova Yevhen Viacheslavovych, Biletskyi Yaroslav Semenovych, Biletskyi Myroslav Semenovych
Назва патенту російськоюФрезер-ловитель с подвижной магнитной системой
Автори російськоюРоманишин Любомир Иванович, Романишин Тарас Любомирович, Атаманчук Игорь Степанович, Диброва Евгений Вячеславович, Билецкий Ярослав Семенович, Билецкий Мирослав Семенович
МПК / Мітки
МПК: E21B 31/06
Мітки: системою, рухомою, магнітною, фрезер-уловлювач
