Оптико-електронний приціл для вогнепальної зброї

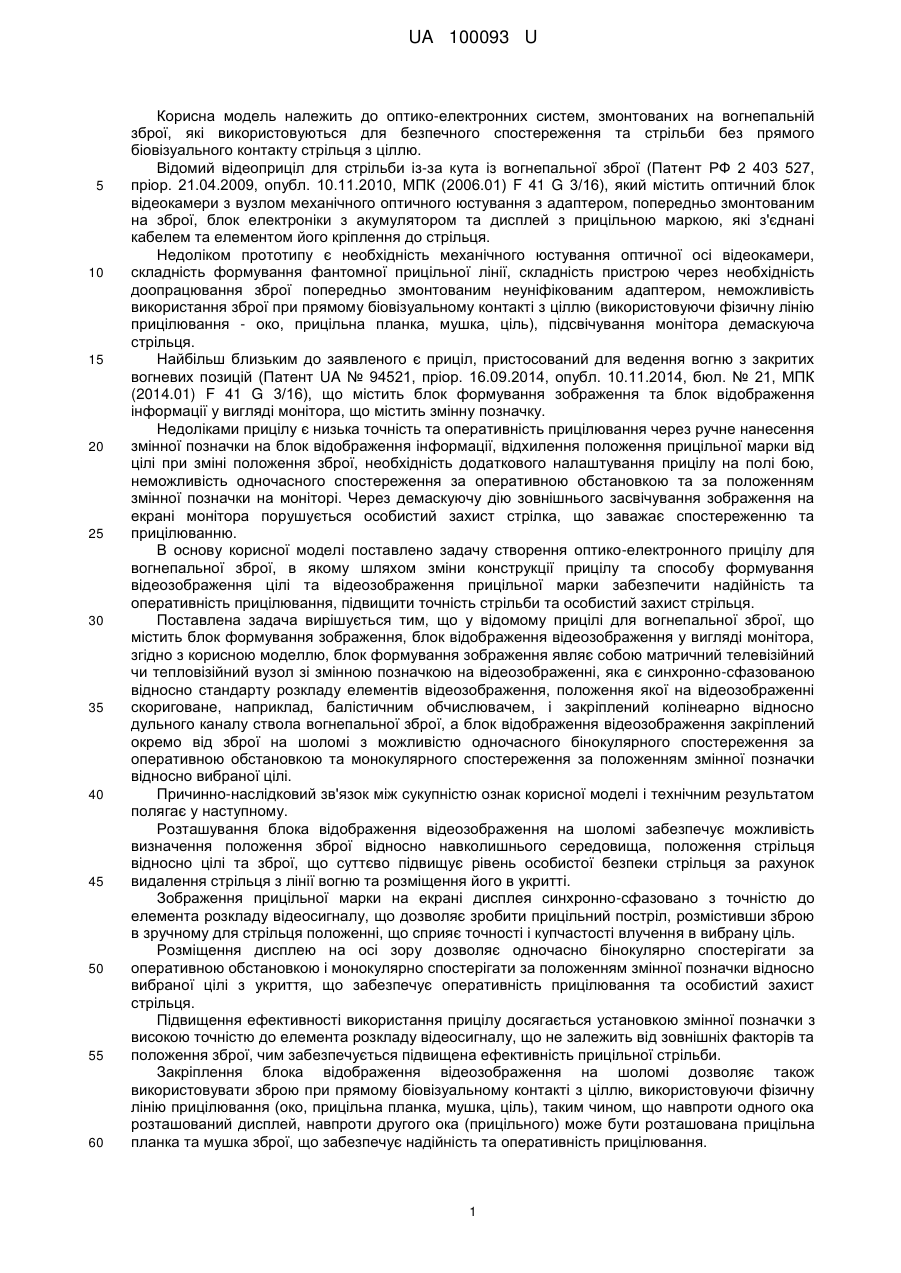

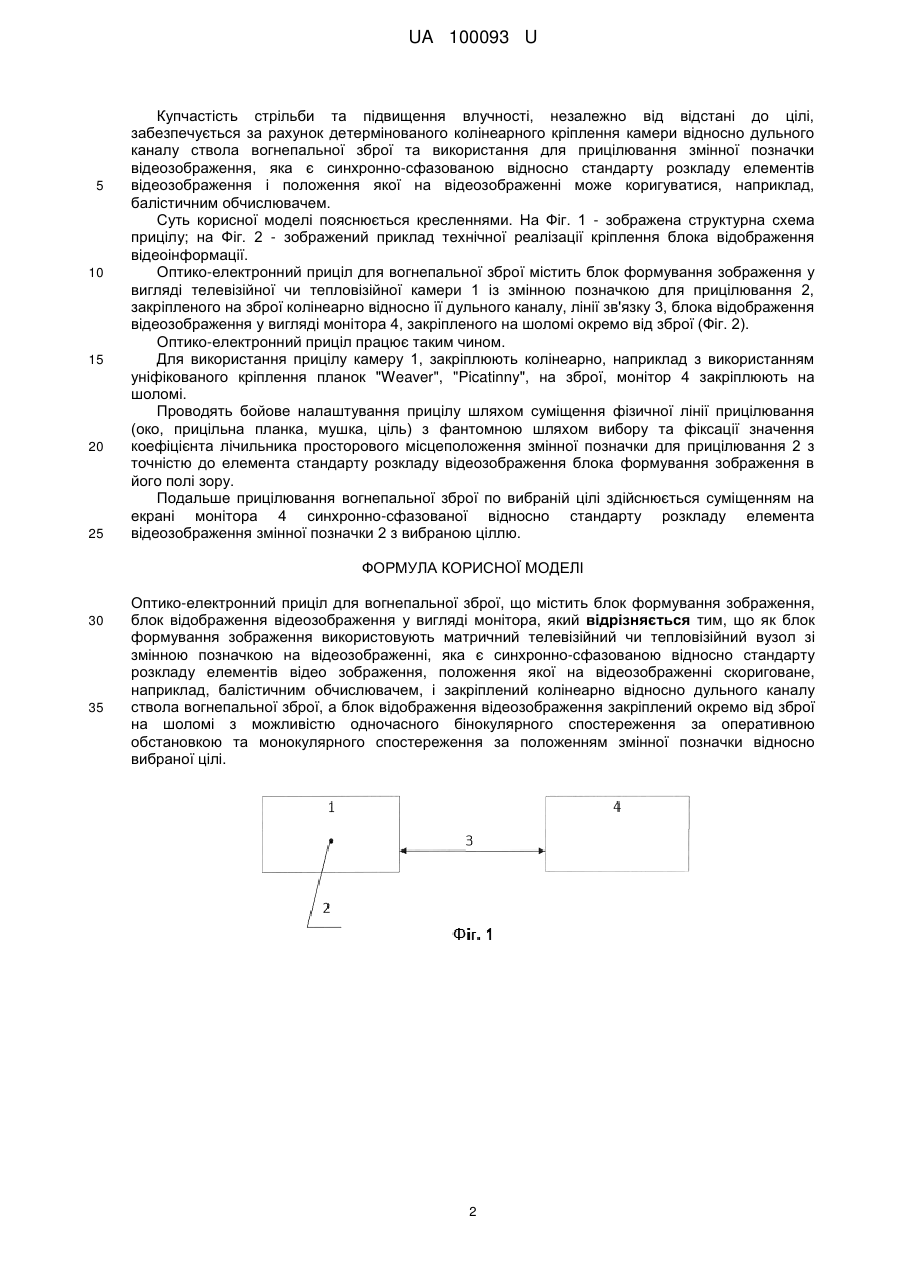

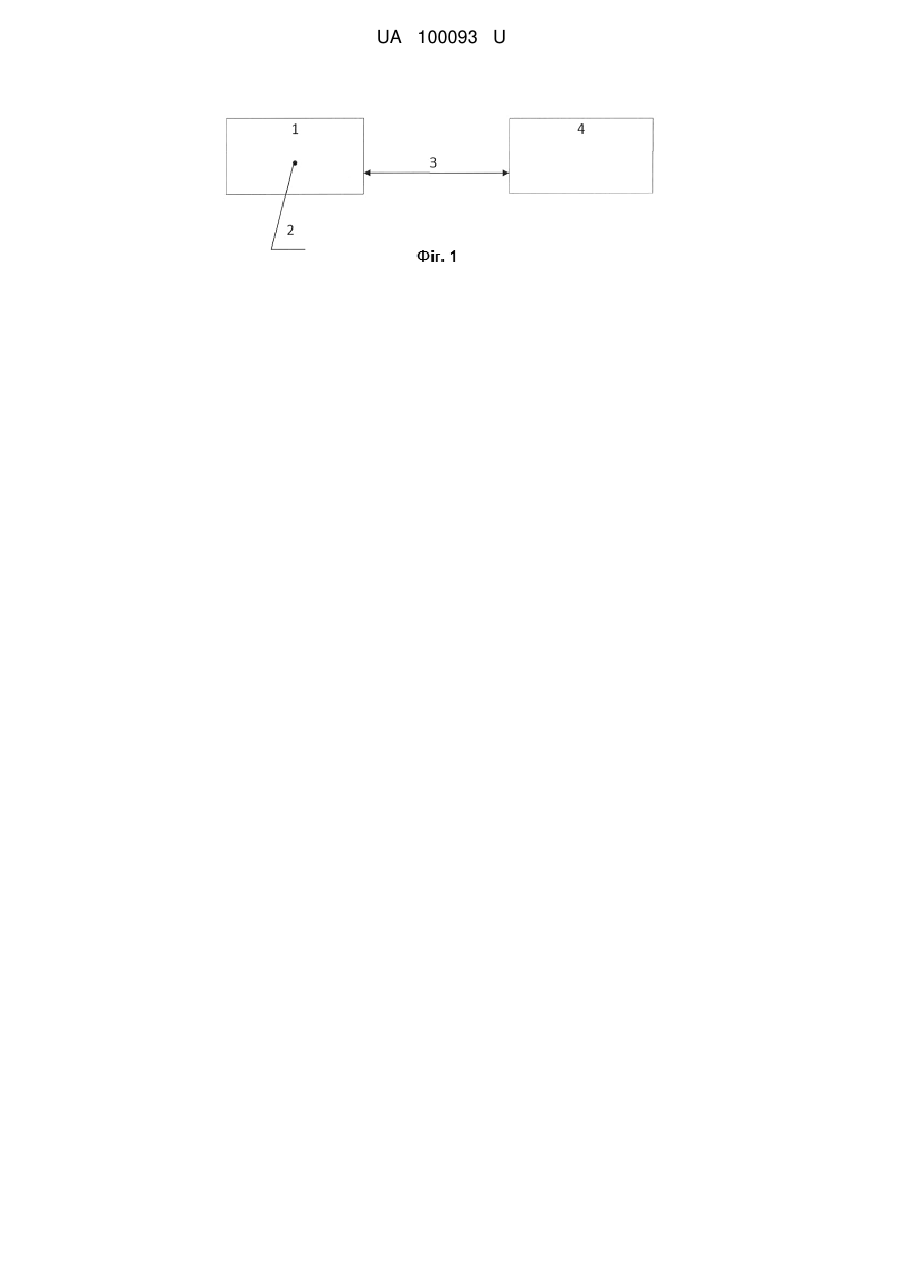

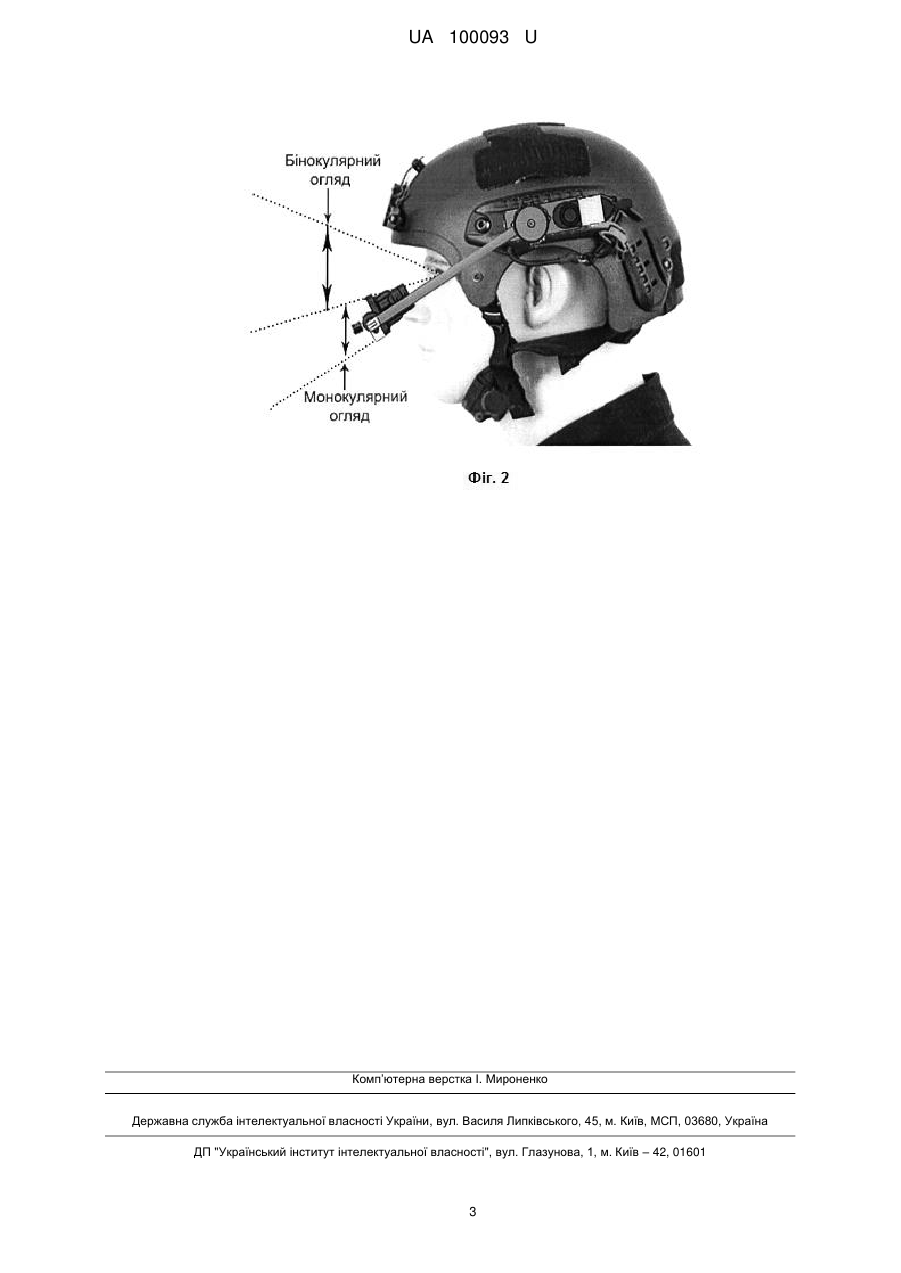

Реферат: Оптико-електронний приціл для вогнепальної зброї, містить блок формування зображення, блок відображення відеозображення у вигляді монітора. Блок формування зображення являє собою матричний телевізійний чи тепловізійний вузол зі змінною позначкою на відеозображенні, яка є синхронно-сфазованою відносно стандарту розкладу елементів відео зображення, положення якої на відеозображенні скориговане, наприклад, балістичним обчислювачем, і закріплений колінеарно відносно дульного каналу ствола вогнепальної зброї, а блок відображення відеозображення закріплений окремо від зброї на шоломі з можливістю одночасного бінокулярного спостереження за оперативною обстановкою та монокулярного спостереження за положенням змінної позначки відносно вибраної цілі. UA 100093 U (12) UA 100093 U UA 100093 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оптико-електронних систем, змонтованих на вогнепальній зброї, які використовуються для безпечного спостереження та стрільби без прямого біовізуального контакту стрільця з ціллю. Відомий відеоприціл для стрільби із-за кута із вогнепальної зброї (Патент РФ 2 403 527, пріор. 21.04.2009, опубл. 10.11.2010, МПК (2006.01) F 41 G 3/16), який містить оптичний блок відеокамери з вузлом механічного оптичного юстування з адаптером, попередньо змонтованим на зброї, блок електроніки з акумулятором та дисплей з прицільною маркою, які з'єднані кабелем та елементом його кріплення до стрільця. Недоліком прототипу є необхідність механічного юстування оптичної осі відеокамери, складність формування фантомної прицільної лінії, складність пристрою через необхідність доопрацювання зброї попередньо змонтованим неуніфікованим адаптером, неможливість використання зброї при прямому біовізуальному контакті з ціллю (використовуючи фізичну лінію прицілювання - око, прицільна планка, мушка, ціль), підсвічування монітора демаскуюча стрільця. Найбільш близьким до заявленого є приціл, пристосований для ведення вогню з закритих вогневих позицій (Патент UA № 94521, пріор. 16.09.2014, опубл. 10.11.2014, бюл. № 21, МПК (2014.01) F 41 G 3/16), що містить блок формування зображення та блок відображення інформації у вигляді монітора, що містить змінну позначку. Недоліками прицілу є низька точність та оперативність прицілювання через ручне нанесення змінної позначки на блок відображення інформації, відхилення положення прицільної марки від цілі при зміні положення зброї, необхідність додаткового налаштування прицілу на полі бою, неможливість одночасного спостереження за оперативною обстановкою та за положенням змінної позначки на моніторі. Через демаскуючу дію зовнішнього засвічування зображення на екрані монітора порушується особистий захист стрілка, що заважає спостереженню та прицілюванню. В основу корисної моделі поставлено задачу створення оптико-електронного прицілу для вогнепальної зброї, в якому шляхом зміни конструкції прицілу та способу формування відеозображення цілі та відеозображення прицільної марки забезпечити надійність та оперативність прицілювання, підвищити точність стрільби та особистий захист стрільця. Поставлена задача вирішується тим, що у відомому прицілі для вогнепальної зброї, що містить блок формування зображення, блок відображення відеозображення у вигляді монітора, згідно з корисною моделлю, блок формування зображення являє собою матричний телевізійний чи тепловізійний вузол зі змінною позначкою на відеозображенні, яка є синхронно-сфазованою відносно стандарту розкладу елементів відеозображення, положення якої на відеозображенні скориговане, наприклад, балістичним обчислювачем, і закріплений колінеарно відносно дульного каналу ствола вогнепальної зброї, а блок відображення відеозображення закріплений окремо від зброї на шоломі з можливістю одночасного бінокулярного спостереження за оперативною обстановкою та монокулярного спостереження за положенням змінної позначки відносно вибраної цілі. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає у наступному. Розташування блока відображення відеозображення на шоломі забезпечує можливість визначення положення зброї відносно навколишнього середовища, положення стрільця відносно цілі та зброї, що суттєво підвищує рівень особистої безпеки стрільця за рахунок видалення стрільця з лінії вогню та розміщення його в укритті. Зображення прицільної марки на екрані дисплея синхронно-сфазовано з точністю до елемента розкладу відеосигналу, що дозволяє зробити прицільний постріл, розмістивши зброю в зручному для стрільця положенні, що сприяє точності і купчастості влучення в вибрану ціль. Розміщення дисплею на осі зору дозволяє одночасно бінокулярно спостерігати за оперативною обстановкою і монокулярно спостерігати за положенням змінної позначки відносно вибраної цілі з укриття, що забезпечує оперативність прицілювання та особистий захист стрільця. Підвищення ефективності використання прицілу досягається установкою змінної позначки з високою точністю до елемента розкладу відеосигналу, що не залежить від зовнішніх факторів та положення зброї, чим забезпечується підвищена ефективність прицільної стрільби. Закріплення блока відображення відеозображення на шоломі дозволяє також використовувати зброю при прямому біовізуальному контакті з ціллю, використовуючи фізичну лінію прицілювання (око, прицільна планка, мушка, ціль), таким чином, що навпроти одного ока розташований дисплей, навпроти другого ока (прицільного) може бути розташована прицільна планка та мушка зброї, що забезпечує надійність та оперативність прицілювання. 1 UA 100093 U 5 10 15 20 25 Купчастість стрільби та підвищення влучності, незалежно від відстані до цілі, забезпечується за рахунок детермінованого колінеарного кріплення камери відносно дульного каналу ствола вогнепальної зброї та використання для прицілювання змінної позначки відеозображення, яка є синхронно-сфазованою відносно стандарту розкладу елементів відеозображення і положення якої на відеозображенні може коригуватися, наприклад, балістичним обчислювачем. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 - зображена структурна схема прицілу; на Фіг. 2 - зображений приклад технічної реалізації кріплення блока відображення відеоінформації. Оптико-електронний приціл для вогнепальної зброї містить блок формування зображення у вигляді телевізійної чи тепловізійної камери 1 із змінною позначкою для прицілювання 2, закріпленого на зброї колінеарно відносно її дульного каналу, лінії зв'язку 3, блока відображення відеозображення у вигляді монітора 4, закріпленого на шоломі окремо від зброї (Фіг. 2). Оптико-електронний приціл працює таким чином. Для використання прицілу камеру 1, закріплюють колінеарно, наприклад з використанням уніфікованого кріплення планок "Weaver", "Picatinny", на зброї, монітор 4 закріплюють на шоломі. Проводять бойове налаштування прицілу шляхом суміщення фізичної лінії прицілювання (око, прицільна планка, мушка, ціль) з фантомною шляхом вибору та фіксації значення коефіцієнта лічильника просторового місцеположення змінної позначки для прицілювання 2 з точністю до елемента стандарту розкладу відеозображення блока формування зображення в його полі зору. Подальше прицілювання вогнепальної зброї по вибраній цілі здійснюється суміщенням на екрані монітора 4 синхронно-сфазованої відносно стандарту розкладу елемента відеозображення змінної позначки 2 з вибраною ціллю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Оптико-електронний приціл для вогнепальної зброї, що містить блок формування зображення, блок відображення відеозображення у вигляді монітора, який відрізняється тим, що як блок формування зображення використовують матричний телевізійний чи тепловізійний вузол зі змінною позначкою на відеозображенні, яка є синхронно-сфазованою відносно стандарту розкладу елементів відео зображення, положення якої на відеозображенні скориговане, наприклад, балістичним обчислювачем, і закріплений колінеарно відносно дульного каналу ствола вогнепальної зброї, а блок відображення відеозображення закріплений окремо від зброї на шоломі з можливістю одночасного бінокулярного спостереження за оперативною обстановкою та монокулярного спостереження за положенням змінної позначки відносно вибраної цілі. 2 UA 100093 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
