Пристрій для прицілювання та стрільби по цілі із вогнепальної зброї

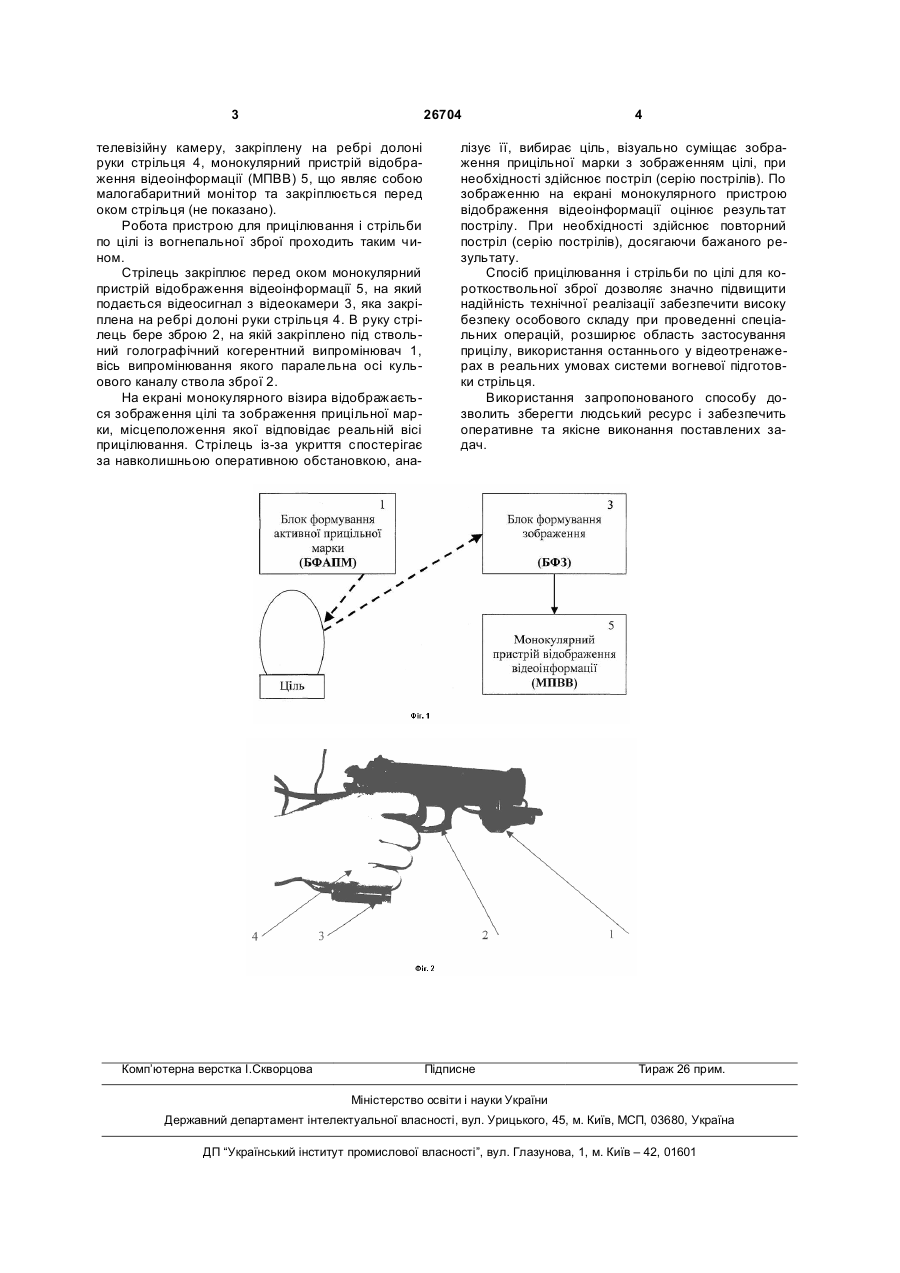

Пристрій для прицілювання та стрільби по цілі із вогнепальної зброї, що містить блок формування зображення, блок відображення інформації, який відрізняється тим, що блок формування зображення, у вигляді телевізійної камери, закріплений на ребрі долоні руки стрільця, а зображення активної прицільної марки формується блоком голографічного когерентного випромінювача, розташованого на зброї. (19) (21) u200701497 (22) 12.02.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Долженков Олександр Федорович, Квітка Леонід Антонович (73) Долженков Олександр Федорович, Квітка Леонід Антонович 3 26704 телевізійну камеру, закріплену на ребрі долоні руки стрільця 4, монокулярний пристрій відображення відеоінформації (МПВВ) 5, що являє собою малогабаритний монітор та закріплюється перед оком стрільця (не показано). Робота пристрою для прицілювання і стрільби по цілі із вогнепальної зброї проходить таким чином. Стрілець закріплює перед оком монокулярний пристрій відображення відеоінформації 5, на який подається відеосигнал з відеокамери 3, яка закріплена на ребрі долоні руки стрільця 4. В руку стрілець бере зброю 2, на якій закріплено під ствольний голографічний когерентний випромінювач 1, вісь випромінювання якого паралельна осі кульового каналу ствола зброї 2. На екрані монокулярного візира відображається зображення цілі та зображення прицільної марки, місцеположення якої відповідає реальній вісі прицілювання. Стрілець із-за укриття спостерігає за навколишньою оперативною обстановкою, ана Комп’ютерна верстка І.Скворцова 4 лізує її, вибирає ціль, візуально суміщає зображення прицільної марки з зображенням цілі, при необхідності здійснює постріл (серію пострілів). По зображенню на екрані монокулярного пристрою відображення відеоінформації оцінює результат пострілу. При необхідності здійснює повторний постріл (серію пострілів), досягаючи бажаного результату. Спосіб прицілювання і стрільби по цілі для короткоствольної зброї дозволяє значно підвищити надійність технічної реалізації забезпечити високу безпеку особового складу при проведенні спеціальних операцій, розширює область застосування прицілу, використання останнього у відеотренажерах в реальних умовах системи вогневої підготовки стрільця. Використання запропонованого способу дозволить зберегти людський ресурс і забезпечить оперативне та якісне виконання поставлених задач. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
