Приціл із підсвічуванням для вогнепальної зброї та додатковий комплект до нього

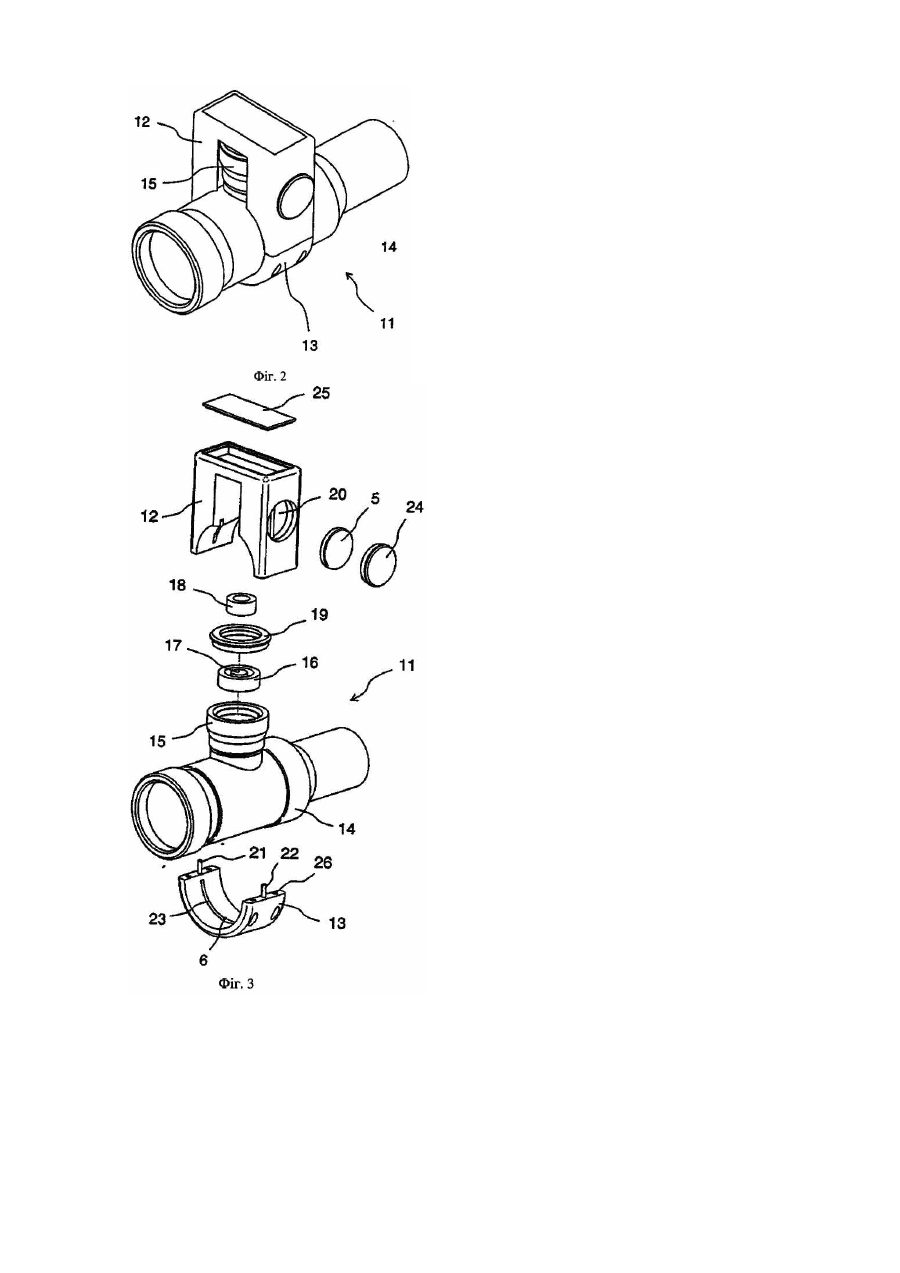

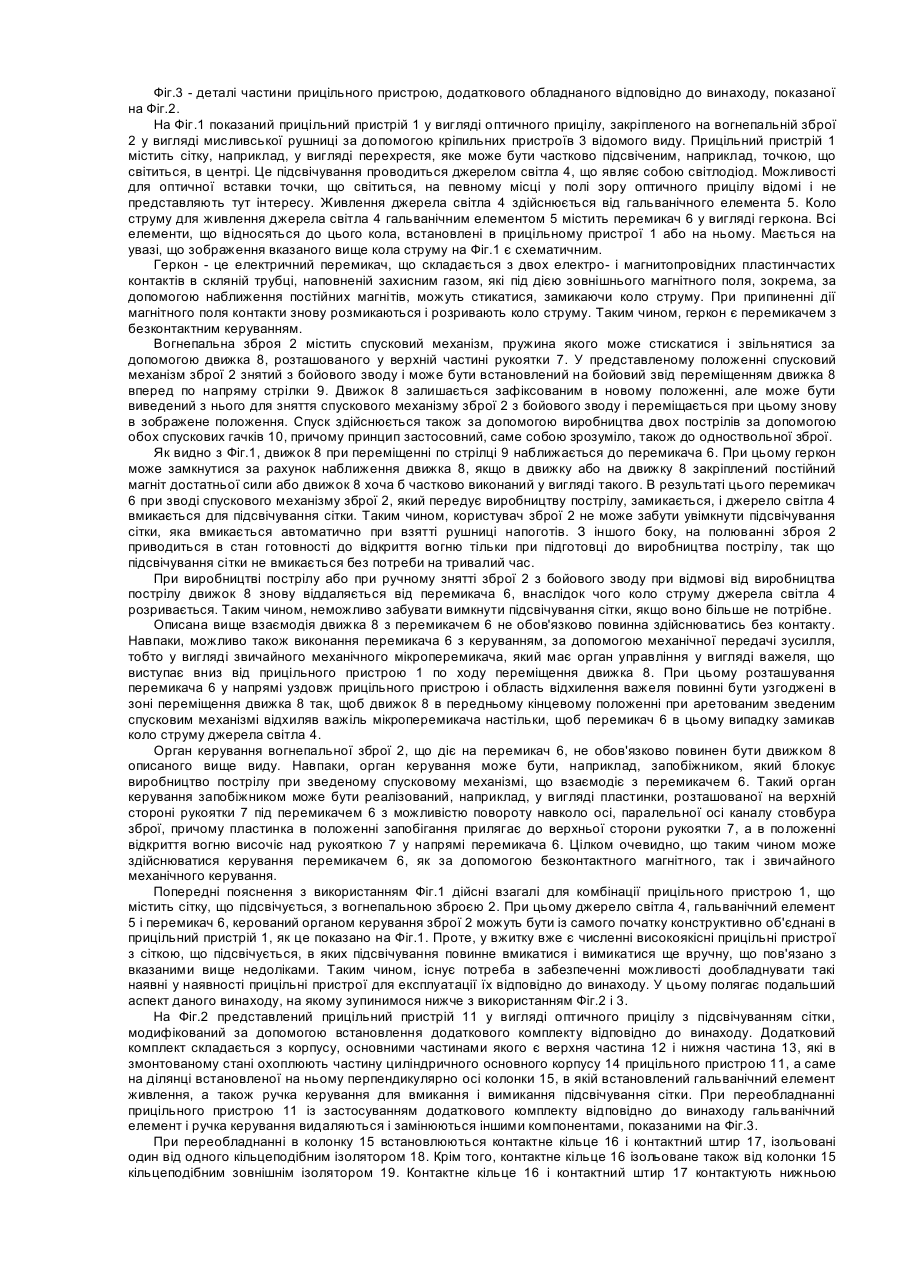

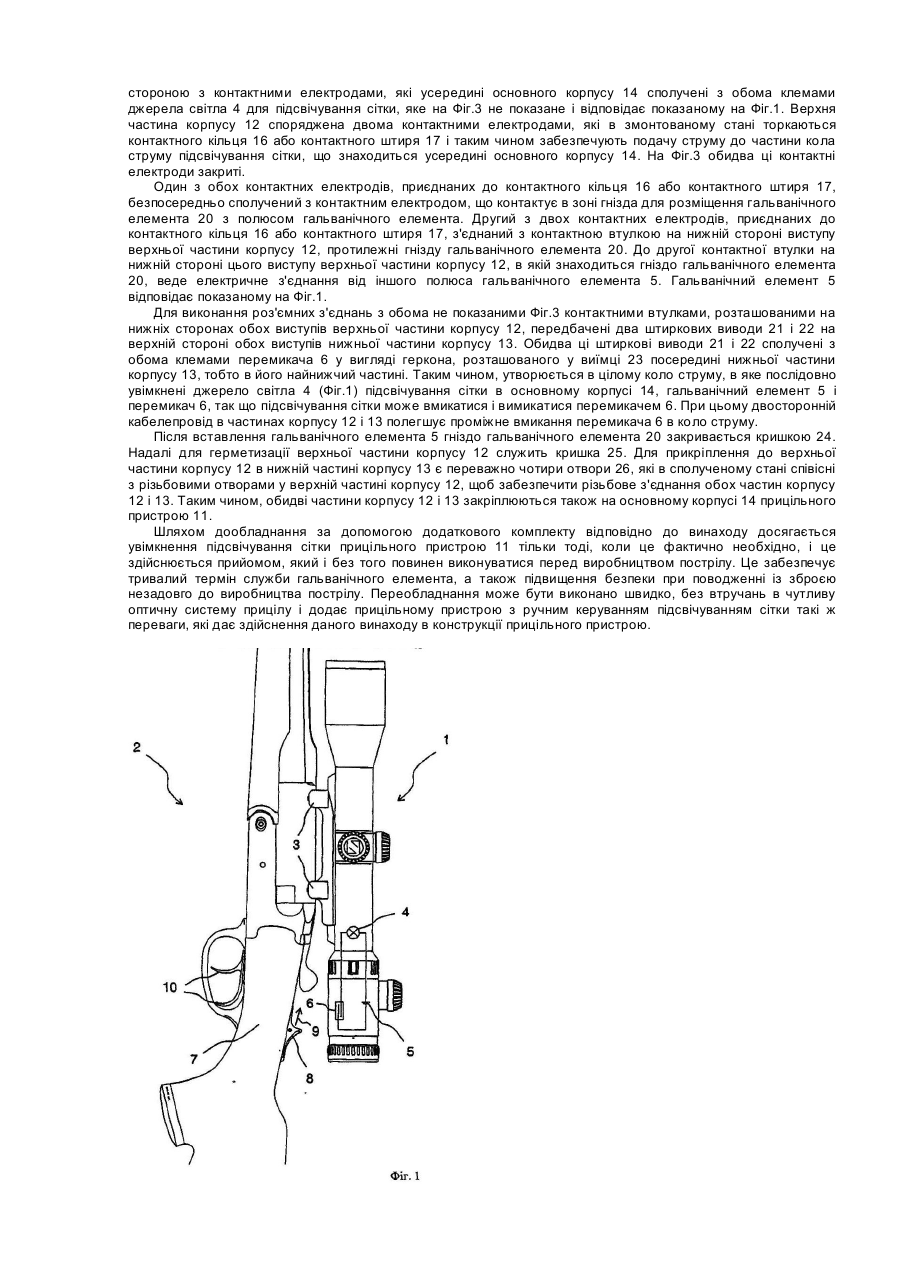

Винахід стосується прицільного пристрою для вогнепальної зброї в широкому понятті пункту 1, тобто прицільного пристрою з електричним пристроєм підсвічування, який виконаний з можливістю увімкнення і вимкнення за допомогою вимикача, а також додаткового комплекту для прицільного пристрою для вогнепальної зброї. У сфері конструювання сучасних мисливських оптичних прицілів існує однозначна тенденція до моделей з так званими сітками, що підсвічуються. У цих виконаннях частина сітки може підсвічуватися, наприклад, точка прицілювання або прицільний хрест, щоб, у залежності від застосування, одержати підвищення контрастності сітки щодо її частини. Джерелом енергії для підсвічування сітки є, як правило, гальванічний елемент, що знаходиться в колонці сітки, що підсвічується. Виконання, що є на ринку, настроюються на самому приладі, а саме за допомогою комбінованого вимикача і регулятора яскравості. Такий прицільний пристрій відомий з [DE 199 13 461 А1], причому в тому разі пристрій підсвічування сконструйований як додатковий комплект для звичайного оптичного прицілу з сіткою, що не підсвічується. В процесі полювання для використання оптичного прицілу з сіткою, що світиться, доводиться перед узяттям рушниці напоготів або після цього прибирати руку з рушниці, щоб керувати приладом, тобто вмикати підсвічування і регулювати його яскравість. З одного боку, це може коштувати - наприклад, в напруженій ситуації - цінних секунд або бути навіть небезпечним, якщо забути увімкнути прилад, а потім утримувати готову до стрільби зброю однією рукою, щоб іншою рукою вмикати підсвічування сітки. З іншого боку, для уникнення таких проблем, прилади часто вмикаються вже тоді, коли власне починається полювання. Це приводить до витрачання зайвої енергії, оскільки підсвічування сітки потрібне тільки для фактичного виробництва пострілу, і призводить до того, що часто у вирішальний момент гальванічний елемент виявляється розрядженим. Зважаючи на ці недоліки стану техніки, метою винаходу є завдання поліпшити керування підсвічуванням сітки в прицільному пристрої з можливістю електричного підсвічування сітки відносно зручності і безпеки. Відповідно до винаходу це завдання розв'язується за допомогою прицільного пристрою з ознаками по пункту 1 формули винаходу або за допомогою додаткового комплекту для прицільного пристрою з ознаками по пункту 6 формули винаходу. Переважні реалізації винаходу вказані у відповідних залежних пунктах формули винаходу. Винахід передбачає виконання в прицільному пристрої для вогнепальної зброї з підсвічуванням сітки перемикача для її увімкнення і вимкнення і розташування його в прицільному пристрої або на ньому так, щоб цей перемикач при закріпленому на зброї згідно призначенню прицільному пристрої за допомогою спрацьовування органу керування, передбаченого в зброї або на ній для приведення п в стан готовності до відкриття вогню, примусово спрацьовував для увімкнення пристрою підсвічування. За допомогою цього з одного боку, гарантується надійне увімкнення підсвічування сітки, якщо користувач зброї вирішує виконати прицільний постріл. З іншого боку, при цьому відпадає необхідність постійно тримати підсвічування сітки увімкненим, оскільки стає неможливим забути про її увімкнення при приготуванні до стрільби. При цьому особливою перевагою є, якщо перемикач, крім того, виконаний і розташований в прицільному пристрої або на ньому таким чином, що при закріпленні прицільного пристрою згідно призначенню на вогнепальній зброї, за допомогою виведення вогнепальної зброї із стану готовності до відкриття вогню він примусово спрацьовує для вимкнення пристрою підсвічування. Внаслідок цього відпадає необхідність також в ручному вимкненні підсвічування сітки при відмові від виробництва пострілу, а також після виконання одного або декількох пострілів, оскільки після цього або внаслідок цього готовність до відкриття вогню відміняється. Особливо доцільним є використання безконтактного перемикача, оскільки при цьому особливо полегшується виконання діючого з'єднання між органом керування вогнепальної зброї і перемикачем, розташованим в прицільному пристрої або на ньому. Як безконтактний перемикач в першу чергу береться до уваги геркон, що замикається під дією магнітного поля. Можливо також використання електронного напівпровідникового перемикача, керованого оптичним, індуктивним або ємнісним датчиком присутності і приєднаною до нього обчислювальною схемою. Проте в цьому випадку неможливо уникнути певного споживання електроенергії обчислювальною схемою. Таке споживання електроенергії може бути прийнятним, якщо воно є вельми незначним в порівнянні із споживанням електроенергії джерелом світла. Крім того, відповідно до принципу винаходу може також використовуватися звичайний механічний перемикач. Оскільки органи керування для встановлення або відміни готовності зброї до відкриття вогню завжди розташовані безпосередньо на зброї, тоді як перемикач для увімкнення і вимкнення підсвічування сітки встановлений переважно в прицільному пристрої або на ньому, перемикач або його орган керування повинні при закріпленому на зброї згідно призначенню прицільному пристрої знаходитися на тій стороні прицільного пристрою, яка звернена до зброї. Це сприяє як безконтактному, так і чисто механічному з'єднанню з органом керування вказаного вище виду на зброї. Окрім виконання у вигляді готового прицільного пристрою принцип винаходу може бути реалізований також у вигляді додаткового комплекту, призначеного для того, щоб в прицільному пристрої з підсвічуванням сітки замінити наявний вимикач підсвічування сітки, керований вручну окремо від зброї, перемикачем вказаного вище типа, який примусово приводиться в стан увімкнення підсвічування сітки за допомогою приведення зброї в готовність до відкриття вогню передбаченим в ній або на ній органом керування. Завдяки такому додатковому комплекту можна з відносно незначними витратами значно поліпшити керуванняпідсвічуванням сітки в існуючих високоякісних прицільних пристроях з підсвічуванням сітки в сенсі зручності і безпеки. Всі різновиди, які можливі при реалізації винаходу у вигляді готового прицільного пристрою і є вигідними, є такими також при їх реалізації у вигляді додаткового комплекту. Нижче за допомогою малюнків описані найкращі приклади реалізації винаходу. На малюнках показані: Фіг.1 - частина вогнепальної зброї, обладнаної прицільним пристроєм відповідно до винаходу Фіг.2 - частина прицільного пристрою, обладнаного додатковим комплектом відповідно до винаходу в зібраному стані і Фіг.3 - деталі частини прицільного пристрою, додаткового обладнаного відповідно до винаходу, показаної на Фіг.2. На Фіг.1 показаний прицільний пристрій 1 у вигляді оптичного прицілу, закріпленого на вогнепальній зброї 2 у вигляді мисливської рушниці за допомогою кріпильних пристроїв 3 відомого виду. Прицільний пристрій 1 містить сітку, наприклад, у вигляді перехрестя, яке може бути частково підсвіченим, наприклад, точкою, що світиться, в центрі. Це підсвічування проводиться джерелом світла 4, що являє собою світлодіод. Можливості для оптичної вставки точки, що світиться, на певному місці у полі зору оптичного прицілу відомі і не представляють тут інтересу. Живлення джерела світла 4 здійснюється від гальванічного елемента 5. Коло струму для живлення джерела світла 4 гальванічним елементом 5 містить перемикач 6 у вигляді геркона. Всі елементи, що відносяться до цього кола, встановлені в прицільному пристрої 1 або на ньому. Мається на увазі, що зображення вказаного вище кола струму на Фіг.1 є схематичним. Геркон - це електричний перемикач, що складається з двох електро- і магнитопровідних пластинчастих контактів в скляній трубці, наповненій захисним газом, які під дією зовнішнього магнітного поля, зокрема, за допомогою наближення постійних магнітів, можуть стикатися, замикаючи коло струму. При припиненні дії магнітного поля контакти знову розмикаються і розривають коло струму. Таким чином, геркон є перемикачем з безконтактним керуванням. Вогнепальна зброя 2 містить спусковий механізм, пружина якого може стискатися і звільнятися за допомогою движка 8, розташованого у верхній частині рукоятки 7. У представленому положенні спусковий механізм зброї 2 знятий з бойового зводу і може бути встановлений на бойовий звід переміщенням движка 8 вперед по напряму стрілки 9. Движок 8 залишається зафіксованим в новому положенні, але може бути виведений з нього для зняття спускового механізму зброї 2 з бойового зводу і переміщається при цьому знову в зображене положення. Спуск здійснюється також за допомогою виробництва двох пострілів за допомогою обох спускових гачків 10, причому принцип застосовний, саме собою зрозуміло, також до одноствольної зброї. Як видно з Фіг.1, движок 8 при переміщенні по стрілці 9 наближається до перемикача 6. При цьому геркон може замкнутися за рахунок наближення движка 8, якщо в движку або на движку 8 закріплений постійний магніт достатньої сили або движок 8 хоча б частково виконаний у вигляді такого. В результаті цього перемикач 6 при зводі спускового механізму зброї 2, який передує виробництву пострілу, замикається, і джерело світла 4 вмикається для підсвічування сітки. Таким чином, користувач зброї 2 не може забути увімкнути підсвічування сітки, яка вмикається автоматично при взятті рушниці напоготів. З іншого боку, на полюванні зброя 2 приводиться в стан готовності до відкриття вогню тільки при підготовці до виробництва пострілу, так що підсвічування сітки не вмикається без потреби на тривалий час. При виробництві пострілу або при ручному знятті зброї 2 з бойового зводу при відмові від виробництва пострілу движок 8 знову віддаляється від перемикача 6, внаслідок чого коло струму джерела світла 4 розривається. Таким чином, неможливо забувати вимкнути підсвічування сітки, якщо воно більше не потрібне. Описана вище взаємодія движка 8 з перемикачем 6 не обов'язково повинна здійснюватись без контакту. Навпаки, можливо також виконання перемикача 6 з керуванням, за допомогою механічної передачі зусилля, тобто у вигляді звичайного механічного мікроперемикача, який має орган управління у вигляді важеля, що виступає вниз від прицільного пристрою 1 по ходу переміщення движка 8. При цьому розташування перемикача 6 у напрямі уздовж прицільного пристрою і область відхилення важеля повинні бути узгоджені в зоні переміщення движка 8 так, щоб движок 8 в передньому кінцевому положенні при аретованим зведеним спусковим механізмі відхиляв важіль мікроперемикача настільки, щоб перемикач 6 в цьому випадку замикав коло струму джерела світла 4. Орган керування вогнепальної зброї 2, що діє на перемикач 6, не обов'язково повинен бути движком 8 описаного вище виду. Навпаки, орган керування може бути, наприклад, запобіжником, який блокує виробництво пострілу при зведеному спусковому механізмі, що взаємодіє з перемикачем 6. Такий орган керування запобіжником може бути реалізований, наприклад, у вигляді пластинки, розташованої на верхній стороні рукоятки 7 під перемикачем 6 з можливістю повороту навколо осі, паралельної осі каналу стовбура зброї, причому пластинка в положенні запобігання прилягає до верхньої сторони рукоятки 7, а в положенні відкриття вогню височіє над рукояткою 7 у напрямі перемикача 6. Цілком очевидно, що таким чином може здійснюватися керування перемикачем 6, як за допомогою безконтактного магнітного, так і звичайного механічного керування. Попередні пояснення з використанням Фіг.1 дійсні взагалі для комбінації прицільного пристрою 1, що містить сітку, що підсвічується, з вогнепальною зброєю 2. При цьому джерело світла 4, гальванічний елемент 5 і перемикач 6, керований органом керування зброї 2 можуть бути із самого початку конструктивно об'єднані в прицільний пристрій 1, як це показано на Фіг.1. Проте, у вжитку вже є численні високоякісні прицільні пристрої з сіткою, що підсвічується, в яких підсвічування повинне вмикатися і вимикатися ще вручну, що пов'язано з вказаними вище недоліками. Таким чином, існує потреба в забезпеченні можливості дообладнувати такі наявні у наявності прицільні пристрої для експлуатації їх відповідно до винаходу. У цьому полягає подальший аспект даного винаходу, на якому зупинимося нижче з використанням Фіг.2 і 3. На Фіг.2 представлений прицільний пристрій 11 у вигляді оптичного прицілу з підсвічуванням сітки, модифікований за допомогою встановлення додаткового комплекту відповідно до винаходу. Додатковий комплект складається з корпусу, основними частинами якого є верхня частина 12 і нижня частина 13, які в змонтованому стані охоплюють частину циліндричного основного корпусу 14 прицільного пристрою 11, а саме на ділянці встановленої на ньому перпендикулярно осі колонки 15, в якій встановлений гальванічний елемент живлення, а також ручка керування для вмикання і вимикання підсвічування сітки. При переобладнанні прицільного пристрою 11 із застосуванням додаткового комплекту відповідно до винаходу гальванічний елемент і ручка керування видаляються і замінюються іншими компонентами, показаними на Фіг.3. При переобладнанні в колонку 15 встановлюються контактне кільце 16 і контактний штир 17, ізольовані один від одного кільцеподібним ізолятором 18. Крім того, контактне кільце 16 ізольоване також від колонки 15 кільцеподібним зовнішнім ізолятором 19. Контактне кільце 16 і контактний штир 17 контактують нижньою стороною з контактними електродами, які усередині основного корпусу 14 сполучені з обома клемами джерела світла 4 для підсвічування сітки, яке на Фіг.3 не показане і відповідає показаному на Фіг.1. Верхня частина корпусу 12 споряджена двома контактними електродами, які в змонтованому стані торкаються контактного кільця 16 або контактного штиря 17 і таким чином забезпечують подачу струму до частини кола струму підсвічування сітки, що знаходиться усередині основного корпусу 14. На Фіг.3 обидва ці контактні електроди закриті. Один з обох контактних електродів, приєднаних до контактного кільця 16 або контактного штиря 17, безпосередньо сполучений з контактним електродом, що контактує в зоні гнізда для розміщення гальванічного елемента 20 з полюсом гальванічного елемента. Другий з двох контактних електродів, приєднаних до контактного кільця 16 або контактного штиря 17, з'єднаний з контактною втулкою на нижній стороні виступу верхньої частини корпусу 12, протилежні гнізду гальванічного елемента 20. До другої контактної втулки на нижній стороні цього виступу верхньої частини корпусу 12, в якій знаходиться гніздо гальванічного елемента 20, веде електричне з'єднання від іншого полюса гальванічного елемента 5. Гальванічний елемент 5 відповідає показаному на Фіг.1. Для виконання роз'ємних з'єднань з обома не показаними Фіг.3 контактними втулками, розташованими на нижніх сторонах обох виступів верхньої частини корпусу 12, передбачені два штиркових виводи 21 і 22 на верхній стороні обох виступів нижньої частини корпусу 13. Обидва ці штиркові виводи 21 і 22 сполучені з обома клемами перемикача 6 у вигляді геркона, розташованого у виїмці 23 посередині нижньої частини корпусу 13, тобто в його найнижчий частині. Таким чином, утворюється в цілому коло струму, в яке послідовно увімкнені джерело світла 4 (Фіг.1) підсвічування сітки в основному корпусі 14, гальванічний елемент 5 і перемикач 6, так що підсвічування сітки може вмикатися і вимикатися перемикачем 6. При цьому двосторонній кабелепровід в частинах корпусу 12 і 13 полегшує проміжне вмикання перемикача 6 в коло струму. Після вставлення гальванічного елемента 5 гніздо гальванічного елемента 20 закривається кришкою 24. Надалі для герметизації верхньої частини корпусу 12 служить кришка 25. Для прикріплення до верхньої частини корпусу 12 в нижній частині корпусу 13 є переважно чотири отвори 26, які в сполученому стані співісні з різьбовими отворами у верхній частині корпусу 12, щоб забезпечити різьбове з'єднання обох частин корпусу 12 і 13. Таким чином, обидві частини корпусу 12 і 13 закріплюються також на основному корпусі 14 прицільного пристрою 11. Шляхом дообладнання за допомогою додаткового комплекту відповідно до винаходу досягається увімкнення підсвічування сітки прицільного пристрою 11 тільки тоді, коли це фактично необхідно, і це здійснюється прийомом, який і без того повинен виконуватися перед виробництвом пострілу. Це забезпечує тривалий термін служби гальванічного елемента, а також підвищення безпеки при поводженні із зброєю незадовго до виробництва пострілу. Переобладнання може бути виконано швидко, без втручань в чутливу оптичну систему прицілу і додає прицільному пристрою з ручним керуванням підсвічуванням сітки такі ж переваги, які дає здійснення даного винаходу в конструкції прицільного пристрою.
