Пристрій для зовнішньої фіксації фаланг пальців кисті

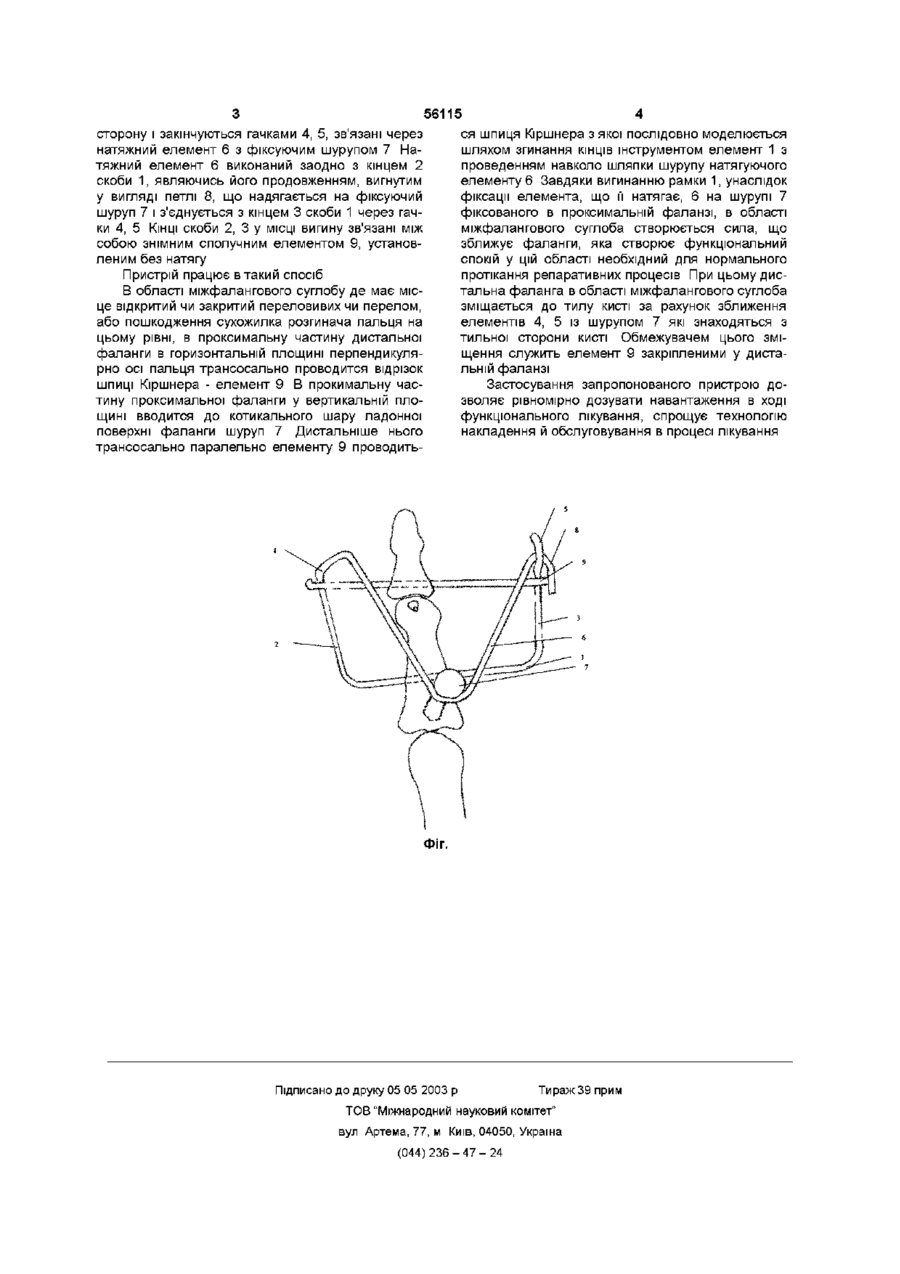

Пристрій для зовнішньої фіксації фаланг пальців кисті, який містить П-подібну скобу, КІНЦІ якої, що вигнуті в протилежну від тіла скоби сторону і закінчуються гачками, зв'язані через натяжний елемент з фіксуючим шурупом, а між собою - знімним сполучним елементом, розташованим в МІСЦІ згину, який відрізняється тим, що натяжний елемент виконаний як одне ціле з одним з КІНЦІВ скоби, і є його продовженням, вигнутим у вигляді петлі, що надягається на фіксуючий шуруп і з'єднується з іншим кінцем скоби через вищезгадані гачки Винахід відноситься до медичної техніки, точніше до пристроїв зовнішньої фіксації, що застосовуються для лікування відкритих і закритих ушкоджень кисті, і може знайти застосування в травматології та ортопедії для лікування переломів, вивихів, відривних переломів (із площадкою прикріплення сухожилля до кісти) фаланг пальців, розривів і ушкоджень сухожиль пальців кисті За прототип прийнятий пристрій для зовнішньої фіксації фаланг пальців кисті, що складається з П-подібної дротової скоби, КІНЦІ якої вигнуті в протилежну від тіла скоби сторону і закінчуються гачками, при цьому КІНЦІ скоби в МІСЦІ вигину зв'язані між собою знімним сполучним, елементом, а гачки через натяжний гумовий джгут зв'язані з фіксуючим шурупом [див Внутренний остеосинтез малых переломов, под ред К М Пфейфера, М 1993 -с 220] Недоліком прототипу є те, що, натяжний елемент виконаний гумовим і є рухливим, що не забезпечує достатню жорсткість і надійність фіксації, не дає можливості рівномірно дозувати навантаження в ході функціонального лікування Крім того, у процесі лікування потрібно періодична заміна еластичного елементу через його зношування В основу винаходу поставлена задача створити такий пристрій для зовнішньої фіксації фаланг пальців кисті, у якому шляхом заміни рухливого еластичного елементу, що зв'язує скобу з фіксуючим шурупом, на жорсткий, нерухомий, досягається можливість рівномірно дозувати навантаження в ході функціонального лікування, із забезпеченням стабільно правильного розташування і фіксації кіст фаланг пальців із заданими кутами в сагітальній площини, а також ротаційної і бічної СТІЙКОСТІ фіксованих фаланг пальця Для вирішення завдання запропонований пристрій для зовнішньої фіксації фаланг пальців кисті, що складається з П-подібної дротової скоби, КІНЦІ якої, що вигнуті в протилежну від тіла скоби сторону і закінчуються гачками, зв'язані через натяжний елемент з фіксуючим шурупом і між собою - знімним сполучним елементом, розташованим у МІСЦІ згину, у якому, згідно з винаходом, натяжний елемент виконаний заодно з одним з КІНЦІВ скоби, являючись його продовженням, вигнутим у вигляді петлі, що надягається на фіксуючий шуруп і що з'єднується з іншим кінцем скоби через вищезгадані гачки Запропонований пристрій забезпечує жорстке і нерухоме сполучення утримуючої скоби з фіксуючим штирем, за рахунок чого реалізується можливість досягнення стабільно правильного розташування і фіксації кіст фаланг пальців із заданими кутами в сагітальній площини, а також забезпечення ротаційної і бічної СТІЙКОСТІ фіксованих фаланг пальця На кресленні представлений загальний вигляд пристрою Пристрій для зовнішньої фіксації фаланг пальців кисті складається з П-подібної дротової скоби 1, КІНЦІ якої 2, 3 вигнуті в протилежну тілу скоби ю (О ю 56115 ся шпиця Кіршнера з якої послідовно моделюється шляхом згинання КІНЦІВ інструментом елемент 1 з проведенням навколо шляпки шурупу натягуючого елементу 6 Завдяки вигинанню рамки 1, унаслідок фіксації елемента, що її натягає, 6 на шурупі 7 фіксованого в проксимальній фаланзі, в області ки 4, 5 КІНЦІ скоби 2, 3 у МІСЦІ вигину зв'язані між міжфалангового суглоба створюється сила, що собою знімним сполучним елементом 9, установзближує фаланги, яка створює функціональний леним без натягу спокій у цій області необхідний для нормального протікання репаративних процесів При цьому дисПристрій працює в такий спосіб тальна фаланга в області міжфалангового суглоба В області міжфалангового суглобу де має місзміщається до тилу кисті за рахунок зближення це відкритий чи закритий переловивих чи перелом, елементів 4, 5 із шурупом 7 які знаходяться з або пошкодження сухожилка розгинача пальця на тильної сторони кисті Обмежувачем цього зміцьому рівні, в проксимальну частину дистальної щення служить елемент 9 закріпленими у дистафаланги в горизонтальній площині перпендикуляльній фаланзі рно осі пальця трансосально проводится відрізок шпиці Кіршнера - елемент 9 В прокимальну часЗастосування запропонованого пристрою дотину проксимальної фаланги у вертикальній плозволяє рівномірно дозувати навантаження в ході щині вводится до котикального шару ладонної функціонального лікування, спрощує технологію поверхні фаланги шуруп 7 Дистальніше нього накладення й обслуговування в процесі лікування трансосально паралельно елементу 9 проводитьсторону і закінчуються гачками 4, 5, зв'язані через натяжний елемент 6 з фіксуючим шурупом 7 Натяжний елемент 6 виконаний заодно з кінцем 2 скоби 1, являючись його продовженням, вигнутим у вигляді петлі 8, що надягається на фіксуючий шуруп 7 і з'єднується з кінцем 3 скоби 1 через гач Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
