Касетний теплогенератор з пристосованням для регулювання об’єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння

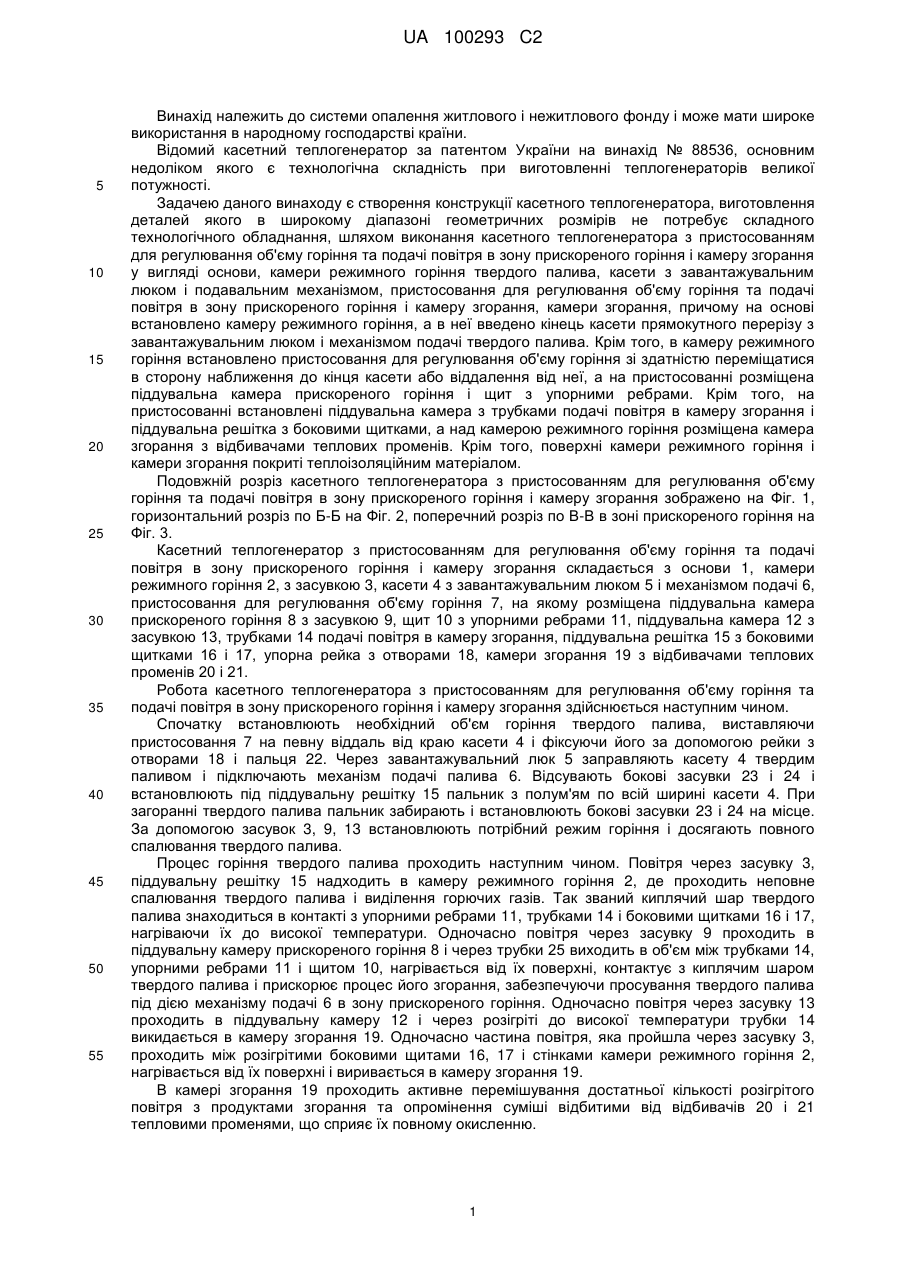

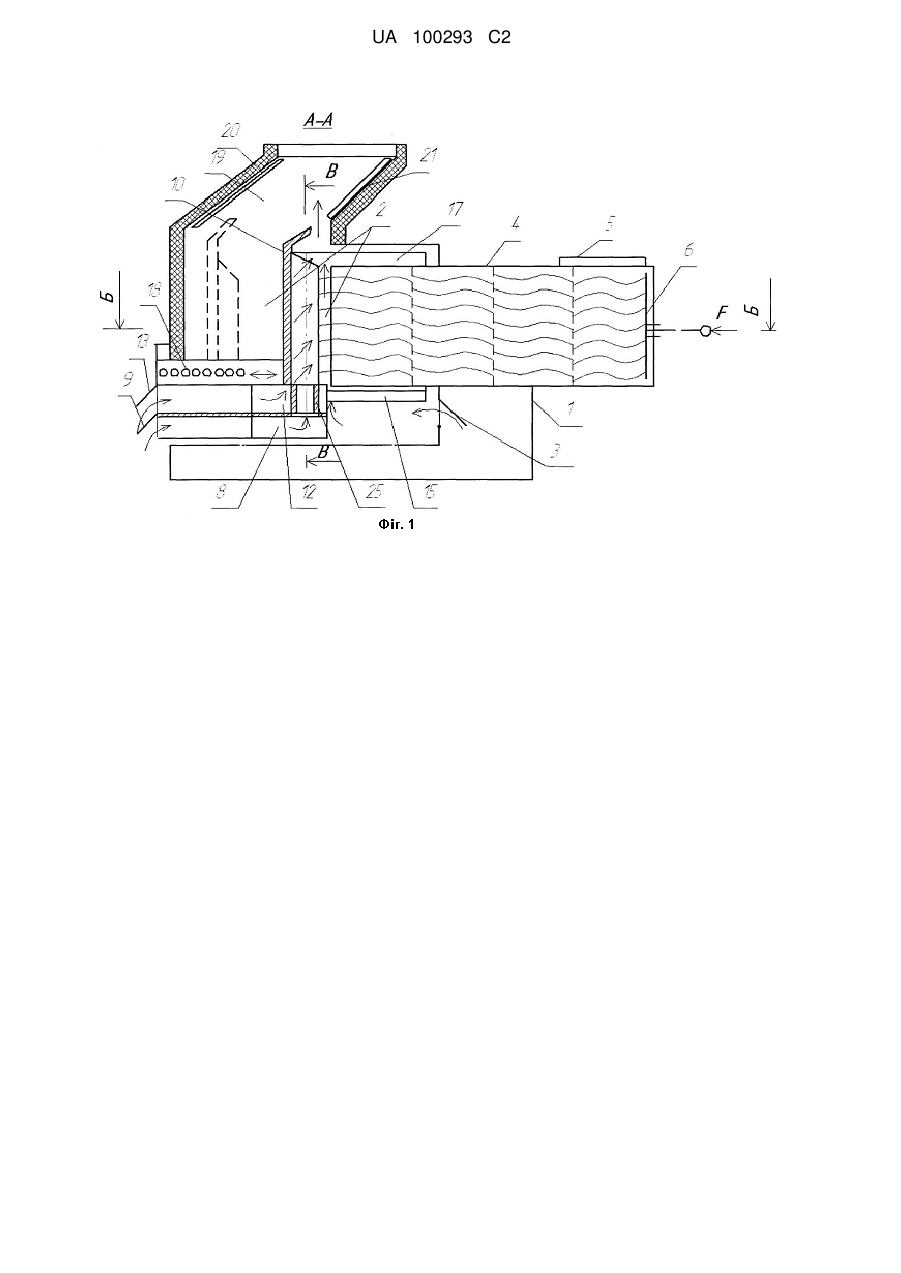

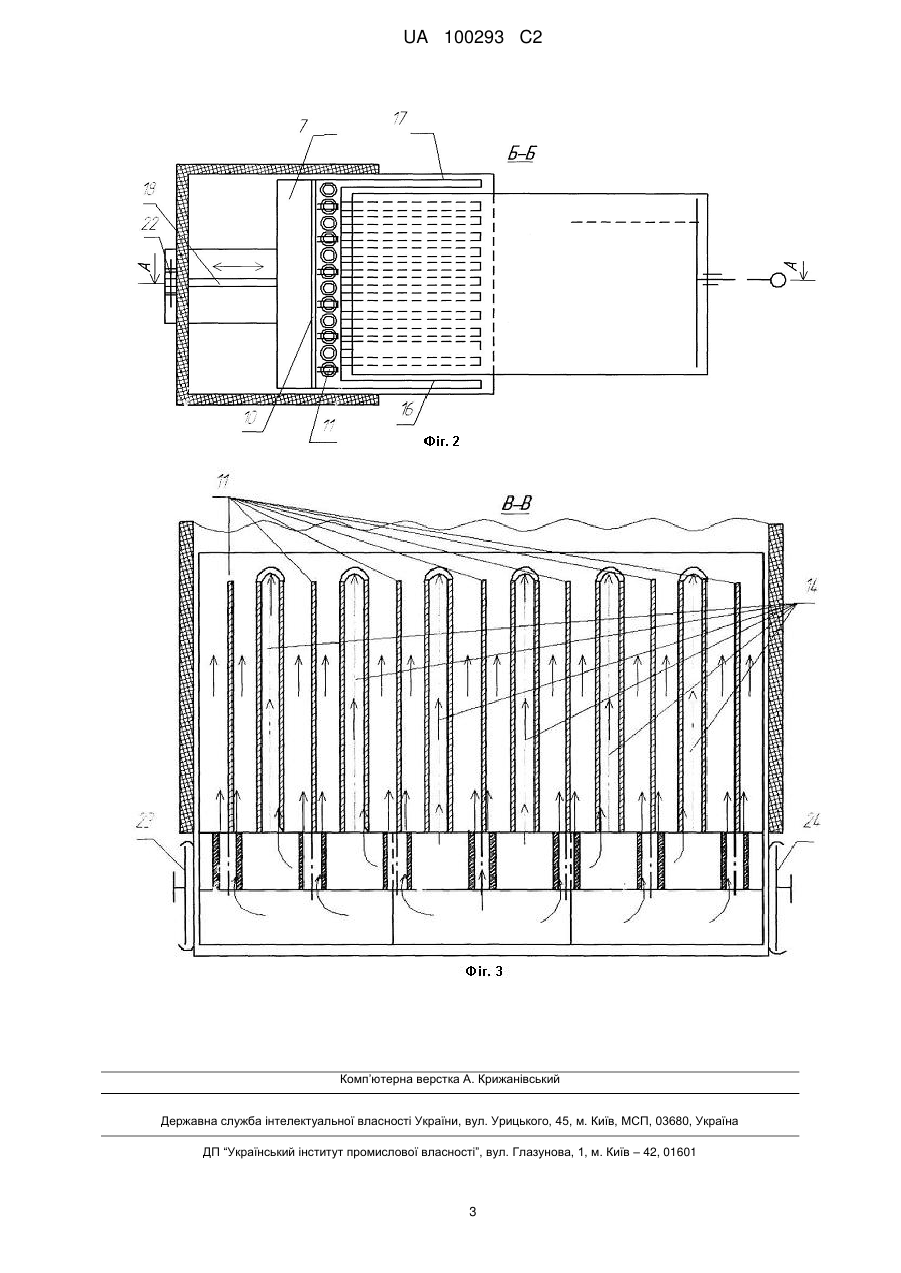

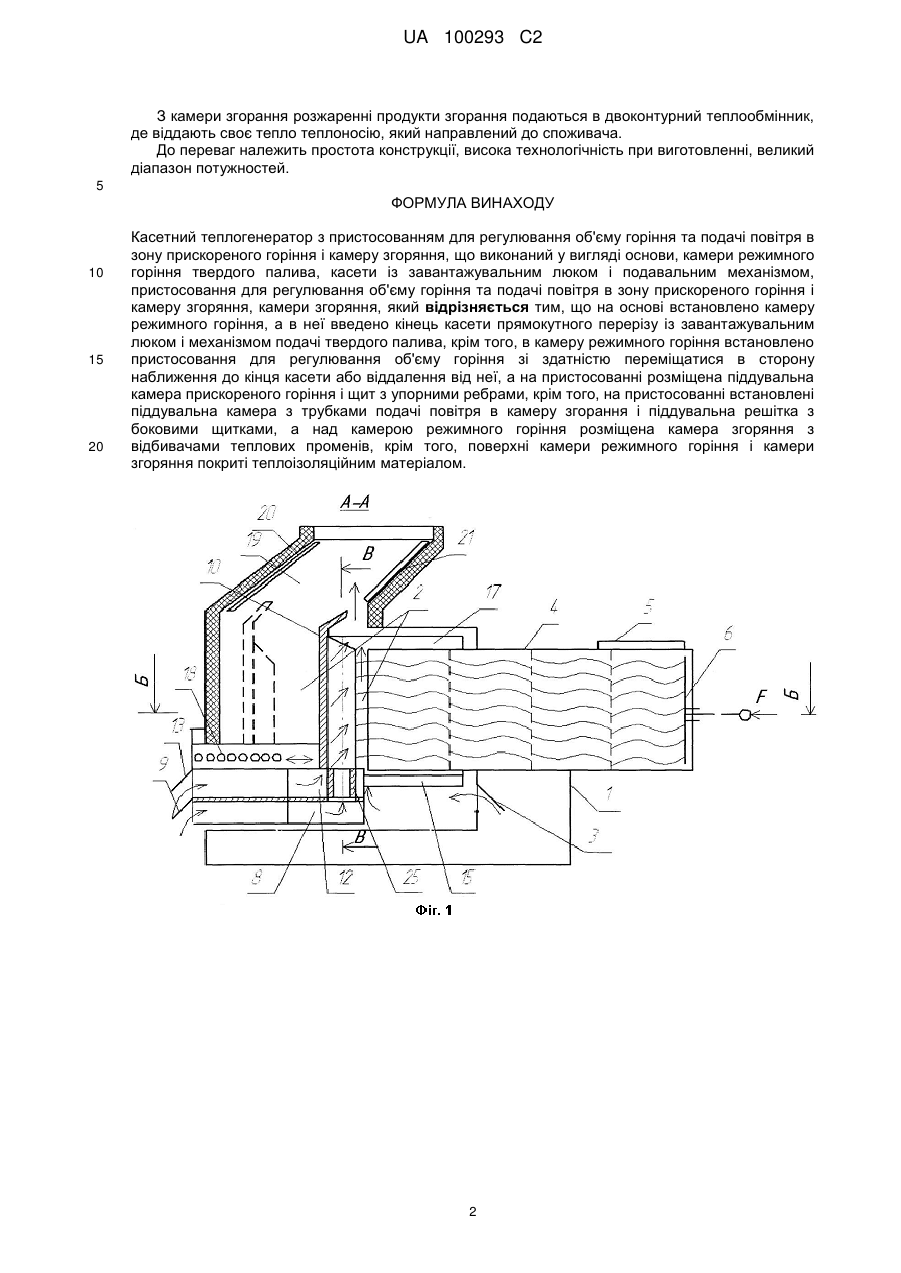

Реферат: Винахід належить до пристроїв спалювання з примусовою подачею пального матеріалу. Касетний теплогенератор має основу 1, камеру режимного горіння 2 з засувкою 3, касету 4 з завантажувальним люком 5 і механізм подачі 6. На пристрої регулювання об'єму горіння 7 розміщена піддувальна камера прискореного горіння 8 із засувкою 9. Щит 10 має упорні ребра 11. Крім цього, теплогенератор має піддувальну камеру 12 із засувкою 13, трубки 14 подачі повітря в камеру згоряння 19 пальних газів, піддувальну решітку 15 з боковими щитками 16 і 17, упорну рейку з отворами 18. Камери згоряння 2 і 19 покриті теплоізоляційним матеріалом, а камера 19 має відбивачі 20 і 21 теплових променів. Пристрій сприяє регулюванню теплової потужності у широкому інтервалі. UA 100293 C2 (12) UA 100293 C2 UA 100293 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до системи опалення житлового і нежитлового фонду і може мати широке використання в народному господарстві країни. Відомий касетний теплогенератор за патентом України на винахід № 88536, основним недоліком якого є технологічна складність при виготовленні теплогенераторів великої потужності. Задачею даного винаходу є створення конструкції касетного теплогенератора, виготовлення деталей якого в широкому діапазоні геометричних розмірів не потребує складного технологічного обладнання, шляхом виконання касетного теплогенератора з пристосованням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згорання у вигляді основи, камери режимного горіння твердого палива, касети з завантажувальним люком і подавальним механізмом, пристосовання для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згорання, камери згорання, причому на основі встановлено камеру режимного горіння, а в неї введено кінець касети прямокутного перерізу з завантажувальним люком і механізмом подачі твердого палива. Крім того, в камеру режимного горіння встановлено пристосовання для регулювання об'єму горіння зі здатністю переміщатися в сторону наближення до кінця касети або віддалення від неї, а на пристосованні розміщена піддувальна камера прискореного горіння і щит з упорними ребрами. Крім того, на пристосованні встановлені піддувальна камера з трубками подачі повітря в камеру згорання і піддувальна решітка з боковими щитками, а над камерою режимного горіння розміщена камера згорання з відбивачами теплових променів. Крім того, поверхні камери режимного горіння і камери згорання покриті теплоізоляційним матеріалом. Подовжній розріз касетного теплогенератора з пристосованням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згорання зображено на Фіг. 1, горизонтальний розріз по Б-Б на Фіг. 2, поперечний розріз по В-В в зоні прискореного горіння на Фіг. 3. Касетний теплогенератор з пристосованням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згорання складається з основи 1, камери режимного горіння 2, з засувкою 3, касети 4 з завантажувальним люком 5 і механізмом подачі 6, пристосовання для регулювання об'єму горіння 7, на якому розміщена піддувальна камера прискореного горіння 8 з засувкою 9, щит 10 з упорними ребрами 11, піддувальна камера 12 з засувкою 13, трубками 14 подачі повітря в камеру згорання, піддувальна решітка 15 з боковими щитками 16 і 17, упорна рейка з отворами 18, камери згорання 19 з відбивачами теплових променів 20 і 21. Робота касетного теплогенератора з пристосованням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згорання здійснюється наступним чином. Спочатку встановлюють необхідний об'єм горіння твердого палива, виставляючи пристосовання 7 на певну віддаль від краю касети 4 і фіксуючи його за допомогою рейки з отворами 18 і пальця 22. Через завантажувальний люк 5 заправляють касету 4 твердим паливом і підключають механізм подачі палива 6. Відсувають бокові засувки 23 і 24 і встановлюють під піддувальну решітку 15 пальник з полум'ям по всій ширині касети 4. При загоранні твердого палива пальник забирають і встановлюють бокові засувки 23 і 24 на місце. За допомогою засувок 3, 9, 13 встановлюють потрібний режим горіння і досягають повного спалювання твердого палива. Процес горіння твердого палива проходить наступним чином. Повітря через засувку 3, піддувальну решітку 15 надходить в камеру режимного горіння 2, де проходить неповне спалювання твердого палива і виділення горючих газів. Так званий киплячий шар твердого палива знаходиться в контакті з упорними ребрами 11, трубками 14 і боковими щитками 16 і 17, нагріваючи їх до високої температури. Одночасно повітря через засувку 9 проходить в піддувальну камеру прискореного горіння 8 і через трубки 25 виходить в об'єм між трубками 14, упорними ребрами 11 і щитом 10, нагрівається від їх поверхні, контактує з киплячим шаром твердого палива і прискорює процес його згорання, забезпечуючи просування твердого палива під дією механізму подачі 6 в зону прискореного горіння. Одночасно повітря через засувку 13 проходить в піддувальну камеру 12 і через розігріті до високої температури трубки 14 викидається в камеру згорання 19. Одночасно частина повітря, яка пройшла через засувку 3, проходить між розігрітими боковими щитами 16, 17 і стінками камери режимного горіння 2, нагрівається від їх поверхні і виривається в камеру згорання 19. В камері згорання 19 проходить активне перемішування достатньої кількості розігрітого повітря з продуктами згорання та опромінення суміші відбитими від відбивачів 20 і 21 тепловими променями, що сприяє їх повному окисленню. 1 UA 100293 C2 З камери згорання розжаренні продукти згорання подаються в двоконтурний теплообмінник, де віддають своє тепло теплоносію, який направлений до споживача. До переваг належить простота конструкції, висока технологічність при виготовленні, великий діапазон потужностей. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 Касетний теплогенератор з пристосованням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння, що виконаний у вигляді основи, камери режимного горіння твердого палива, касети із завантажувальним люком і подавальним механізмом, пристосовання для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння, камери згоряння, який відрізняється тим, що на основі встановлено камеру режимного горіння, а в неї введено кінець касети прямокутного перерізу із завантажувальним люком і механізмом подачі твердого палива, крім того, в камеру режимного горіння встановлено пристосовання для регулювання об'єму горіння зі здатністю переміщатися в сторону наближення до кінця касети або віддалення від неї, а на пристосованні розміщена піддувальна камера прискореного горіння і щит з упорними ребрами, крім того, на пристосованні встановлені піддувальна камера з трубками подачі повітря в камеру згорання і піддувальна решітка з боковими щитками, а над камерою режимного горіння розміщена камера згоряння з відбивачами теплових променів, крім того, поверхні камери режимного горіння і камери згоряння покриті теплоізоляційним матеріалом. 2 UA 100293 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
