Багатошаровий камуфлюючий матеріал

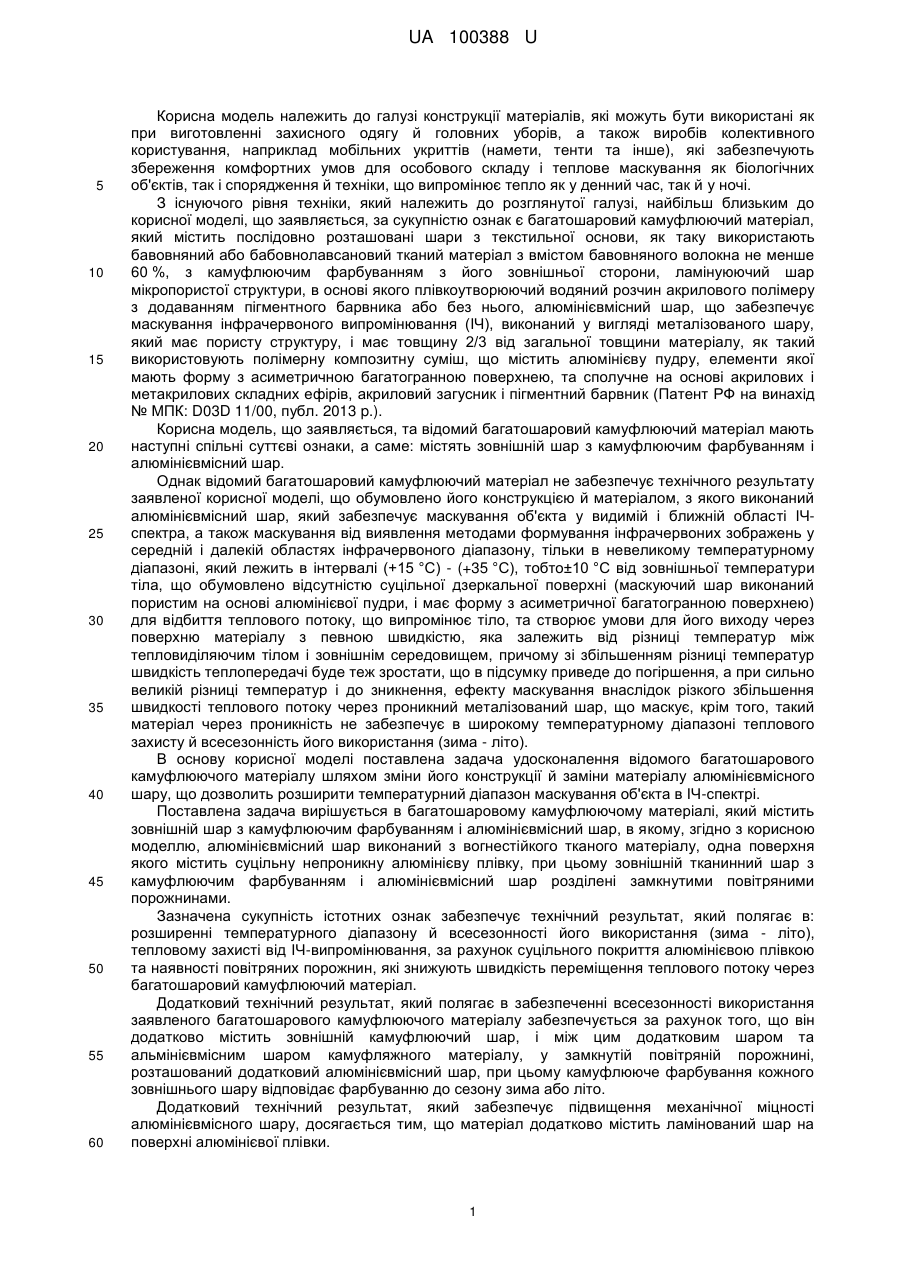

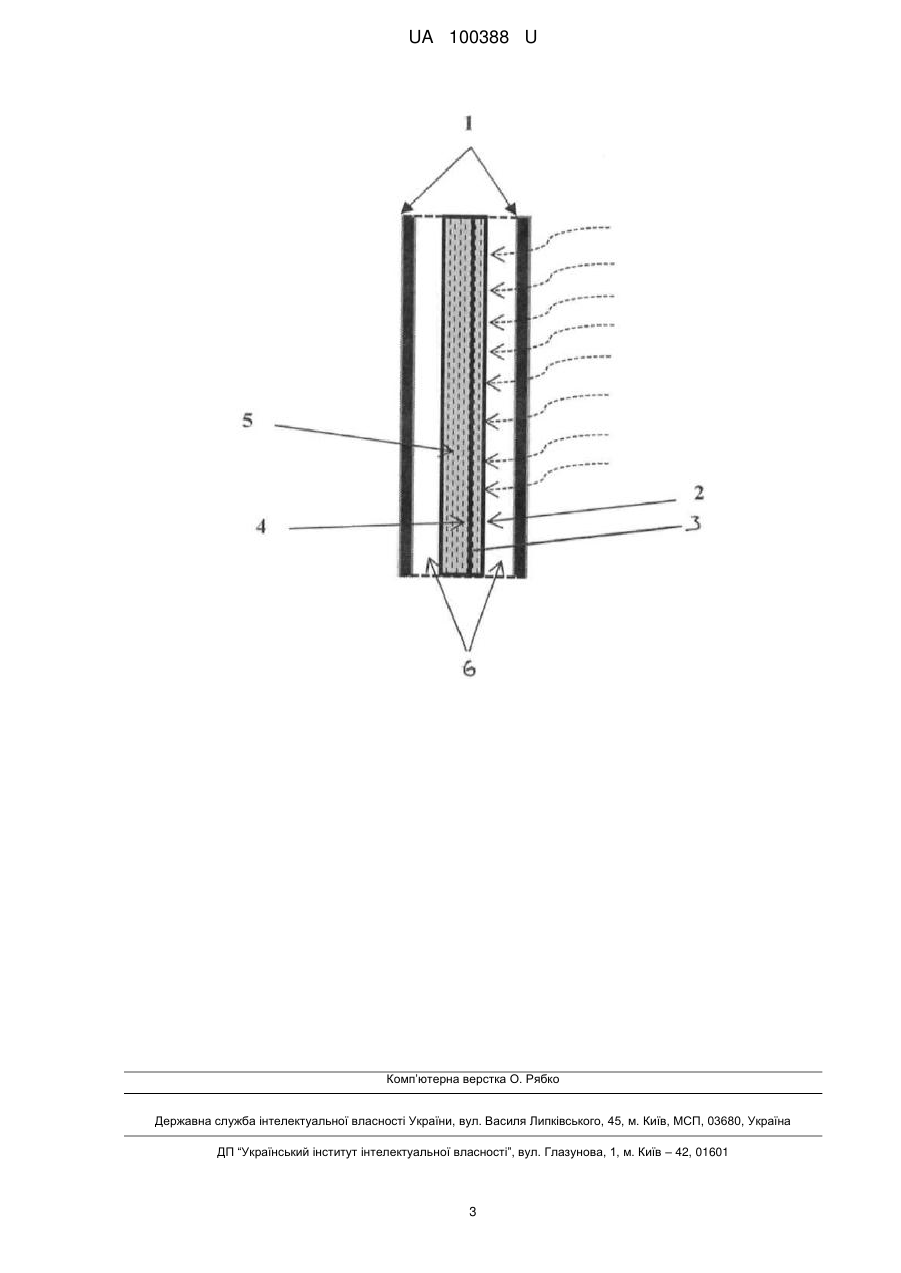

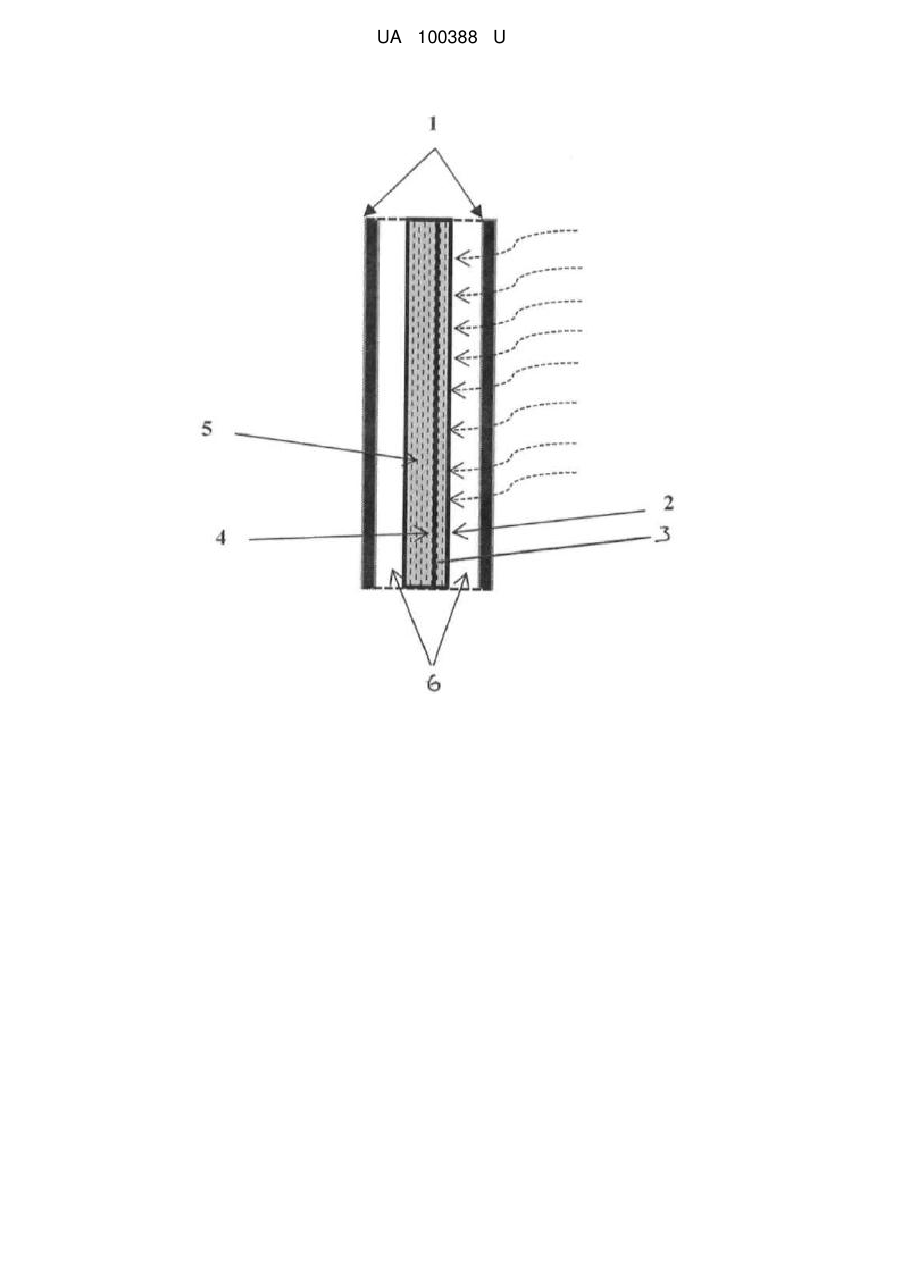

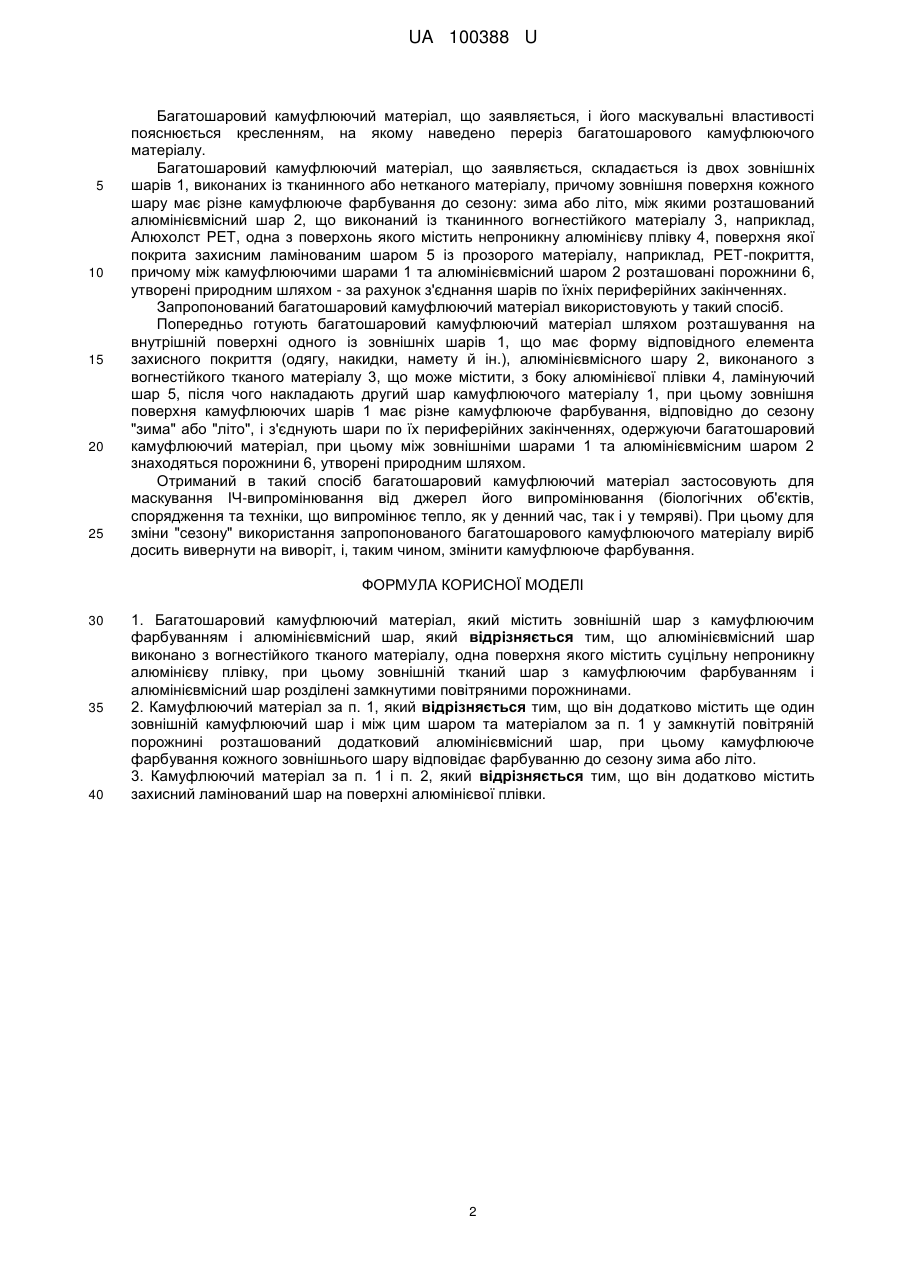

Реферат: Багатошаровий камуфлюючий матеріал містить зовнішній шар з камуфлюючим фарбуванням і алюмінієвмісний шар. Алюмінієвмісний шар виконано з вогнестійкого тканого матеріалу, одна поверхня якого містить суцільну непроникну алюмінієву плівку, при цьому зовнішній тканий шар з камуфлюючим фарбуванням і алюмінієвмісний шар розділені замкнутими повітряними порожнинами. UA 100388 U (12) UA 100388 U UA 100388 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі конструкції матеріалів, які можуть бути використані як при виготовленні захисного одягу й головних уборів, а також виробів колективного користування, наприклад мобільних укриттів (намети, тенти та інше), які забезпечують збереження комфортних умов для особового складу і теплове маскування як біологічних об'єктів, так і спорядження й техніки, що випромінює тепло як у денний час, так й у ночі. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, що заявляється, за сукупністю ознак є багатошаровий камуфлюючий матеріал, який містить послідовно розташовані шари з текстильної основи, як таку використають бавовняний або бабовнолавсановий тканий матеріал з вмістом бавовняного волокна не менше 60 %, з камуфлюючим фарбуванням з його зовнішньої сторони, ламінуюючий шар мікропористої структури, в основі якого плівкоутворюючий водяний розчин акрилового полімеру з додаванням пігментного барвника або без нього, алюмінієвмісний шар, що забезпечує маскування інфрачервоного випромінювання (ІЧ), виконаний у вигляді металізованого шару, який має пористу структуру, і має товщину 2/3 від загальної товщини матеріалу, як такий використовують полімерну композитну суміш, що містить алюмінієву пудру, елементи якої мають форму з асиметричною багатогранною поверхнею, та сполучне на основі акрилових і метакрилових складних ефірів, акриловий загусник і пігментний барвник (Патент РФ на винахід № МПК: D03D 11/00, публ. 2013 p.). Корисна модель, що заявляється, та відомий багатошаровий камуфлюючий матеріал мають наступні спільні суттєві ознаки, а саме: містять зовнішній шар з камуфлюючим фарбуванням і алюмінієвмісний шар. Однак відомий багатошаровий камуфлюючий матеріал не забезпечує технічного результату заявленої корисної моделі, що обумовлено його конструкцією й матеріалом, з якого виконаний алюмінієвмісний шар, який забезпечує маскування об'єкта у видимій і ближній області ІЧспектра, а також маскування від виявлення методами формування інфрачервоних зображень у середній і далекій областях інфрачервоного діапазону, тільки в невеликому температурному діапазоні, який лежить в інтервалі (+15 °C) - (+35 °C), тобто±10 °C від зовнішньої температури тіла, що обумовлено відсутністю суцільної дзеркальної поверхні (маскуючий шар виконаний пористим на основі алюмінієвої пудри, і має форму з асиметричної багатогранною поверхнею) для відбиття теплового потоку, що випромінює тіло, та створює умови для його виходу через поверхню матеріалу з певною швидкістю, яка залежить від різниці температур між тепловиділяючим тілом і зовнішнім середовищем, причому зі збільшенням різниці температур швидкість теплопередачі буде теж зростати, що в підсумку приведе до погіршення, а при сильно великій різниці температур і до зникнення, ефекту маскування внаслідок різкого збільшення швидкості теплового потоку через проникний металізований шар, що маскує, крім того, такий матеріал через проникність не забезпечує в широкому температурному діапазоні теплового захисту й всесезонність його використання (зима - літо). В основу корисної моделі поставлена задача удосконалення відомого багатошарового камуфлюючого матеріалу шляхом зміни його конструкції й заміни матеріалу алюмінієвмісного шару, що дозволить розширити температурний діапазон маскування об'єкта в ІЧ-спектрі. Поставлена задача вирішується в багатошаровому камуфлюючому матеріалі, який містить зовнішній шар з камуфлюючим фарбуванням і алюмінієвмісний шар, в якому, згідно з корисною моделлю, алюмінієвмісний шар виконаний з вогнестійкого тканого матеріалу, одна поверхня якого містить суцільну непроникну алюмінієву плівку, при цьому зовнішній тканинний шар з камуфлюючим фарбуванням і алюмінієвмісний шар розділені замкнутими повітряними порожнинами. Зазначена сукупність істотних ознак забезпечує технічний результат, який полягає в: розширенні температурного діапазону й всесезонності його використання (зима - літо), тепловому захисті від ІЧ-випромінювання, за рахунок суцільного покриття алюмінієвою плівкою та наявності повітряних порожнин, які знижують швидкість переміщення теплового потоку через багатошаровий камуфлюючий матеріал. Додатковий технічний результат, який полягає в забезпеченні всесезонності використання заявленого багатошарового камуфлюючого матеріалу забезпечується за рахунок того, що він додатково містить зовнішній камуфлюючий шар, і між цим додатковим шаром та альмінієвмісним шаром камуфляжного матеріалу, у замкнутій повітряній порожнині, розташований додатковий алюмінієвмісний шар, при цьому камуфлююче фарбування кожного зовнішнього шару відповідає фарбуванню до сезону зима або літо. Додатковий технічний результат, який забезпечує підвищення механічної міцності алюмінієвмісного шару, досягається тим, що матеріал додатково містить ламінований шар на поверхні алюмінієвої плівки. 1 UA 100388 U 5 10 15 20 25 Багатошаровий камуфлюючий матеріал, що заявляється, і його маскувальні властивості пояснюється кресленням, на якому наведено переріз багатошарового камуфлюючого матеріалу. Багатошаровий камуфлюючий матеріал, що заявляється, складається із двох зовнішніх шарів 1, виконаних із тканинного або нетканого матеріалу, причому зовнішня поверхня кожного шару має різне камуфлююче фарбування до сезону: зима або літо, між якими розташований алюмінієвмісний шар 2, що виконаний із тканинного вогнестійкого матеріалу 3, наприклад, Алюхолст PET, одна з поверхонь якого містить непроникну алюмінієву плівку 4, поверхня якої покрита захисним ламінованим шаром 5 із прозорого матеріалу, наприклад, РЕТ-покриття, причому між камуфлюючими шарами 1 та алюмінієвмісний шаром 2 розташовані порожнини 6, утворені природним шляхом - за рахунок з'єднання шарів по їхніх периферійних закінченнях. Запропонований багатошаровий камуфлюючий матеріал використовують у такий спосіб. Попередньо готують багатошаровий камуфлюючий матеріал шляхом розташування на внутрішній поверхні одного із зовнішніх шарів 1, що має форму відповідного елемента захисного покриття (одягу, накидки, намету й ін.), алюмінієвмісного шару 2, виконаного з вогнестійкого тканого матеріалу 3, що може містити, з боку алюмінієвої плівки 4, ламінуючий шар 5, після чого накладають другий шар камуфлюючого матеріалу 1, при цьому зовнішня поверхня камуфлюючих шарів 1 має різне камуфлююче фарбування, відповідно до сезону "зима" або "літо", і з'єднують шари по їх периферійних закінченнях, одержуючи багатошаровий камуфлюючий матеріал, при цьому між зовнішніми шарами 1 та алюмінієвмісним шаром 2 знаходяться порожнини 6, утворені природним шляхом. Отриманий в такий спосіб багатошаровий камуфлюючий матеріал застосовують для маскування ІЧ-випромінювання від джерел його випромінювання (біологічних об'єктів, спорядження та техніки, що випромінює тепло, як у денний час, так і у темряві). При цьому для зміни "сезону" використання запропонованого багатошарового камуфлюючого матеріалу виріб досить вивернути на виворіт, і, таким чином, змінити камуфлююче фарбування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Багатошаровий камуфлюючий матеріал, який містить зовнішній шар з камуфлюючим фарбуванням і алюмінієвмісний шар, який відрізняється тим, що алюмінієвмісний шар виконано з вогнестійкого тканого матеріалу, одна поверхня якого містить суцільну непроникну алюмінієву плівку, при цьому зовнішній тканий шар з камуфлюючим фарбуванням і алюмінієвмісний шар розділені замкнутими повітряними порожнинами. 2. Камуфлюючий матеріал за п. 1, який відрізняється тим, що він додатково містить ще один зовнішній камуфлюючий шар і між цим шаром та матеріалом за п. 1 у замкнутій повітряній порожнині розташований додатковий алюмінієвмісний шар, при цьому камуфлююче фарбування кожного зовнішнього шару відповідає фарбуванню до сезону зима або літо. 3. Камуфлюючий матеріал за п. 1 і п. 2, який відрізняється тим, що він додатково містить захисний ламінований шар на поверхні алюмінієвої плівки. 2 UA 100388 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
