Поршневий компресор
Номер патенту: 11596
Опубліковано: 16.01.2006
Автори: Салюк Анатолій Анатолійович, Лещенко Володимир Іванович
Формула / Реферат
1. Поршневий компресор із приводом, що містить корпус, колінчатий вал з корінними шийками, розміщений в корпусі, циліндри та поршні, з'єднані за допомогою шатунів із колінчатим валом, який відрізняється тим, що циліндри розташовані V-подібно і закриваються зверху стрічковими клапанами, які зверху накриті клапанними коробками, до яких приєднаний теплообмінник із запобіжним клапаном та вентилятором для охолодження, колінчатий вал з можливістю обертання, що має корінні опори та систему каналів для змащування шатунних шийок, та запресовану у торці втулку для приводу масляного насоса.
2. Поршневий компресор за п. 1, який відрізняється тим, що має принаймні один шатунно-поршневий ряд циліндрів високого і низького тиску.
Текст

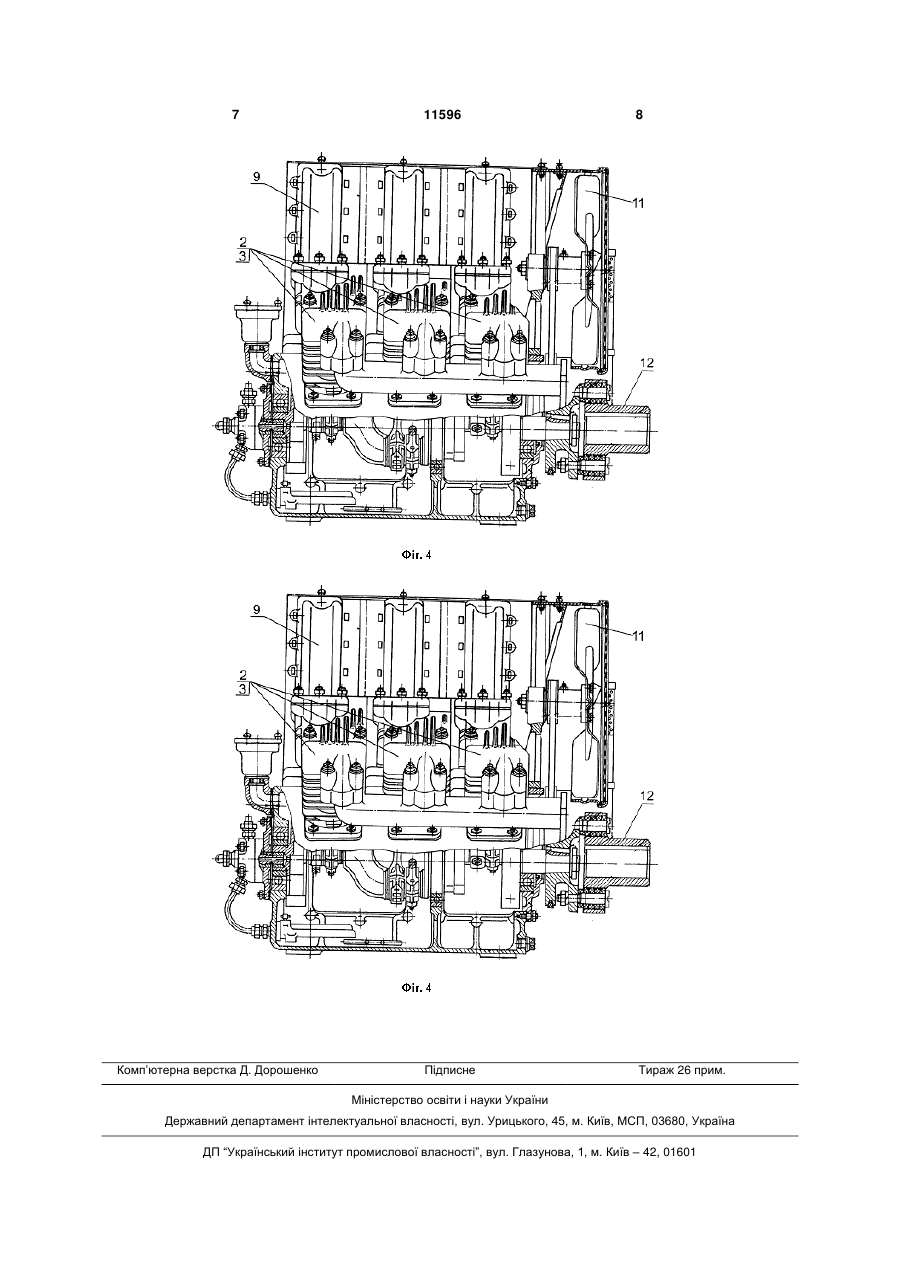

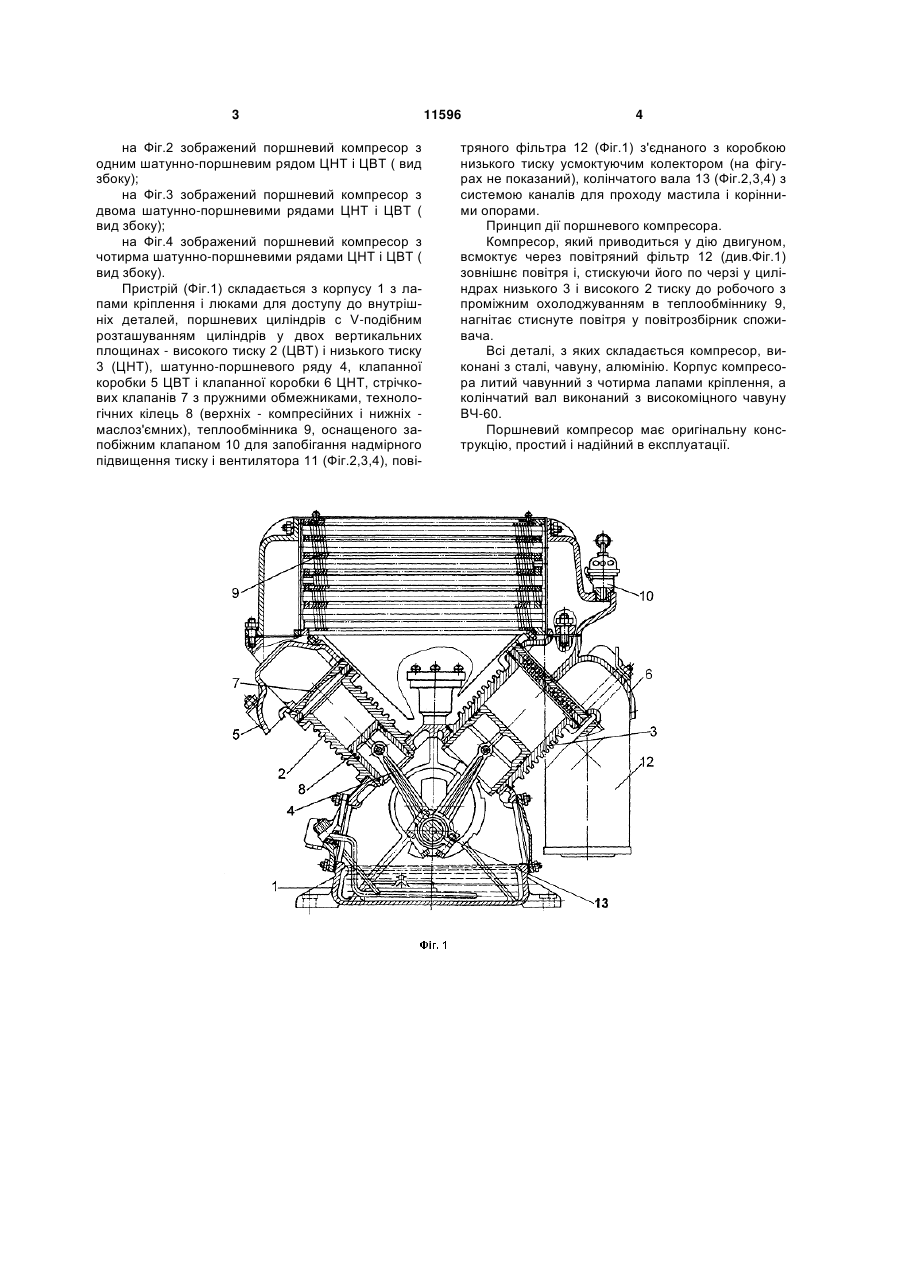

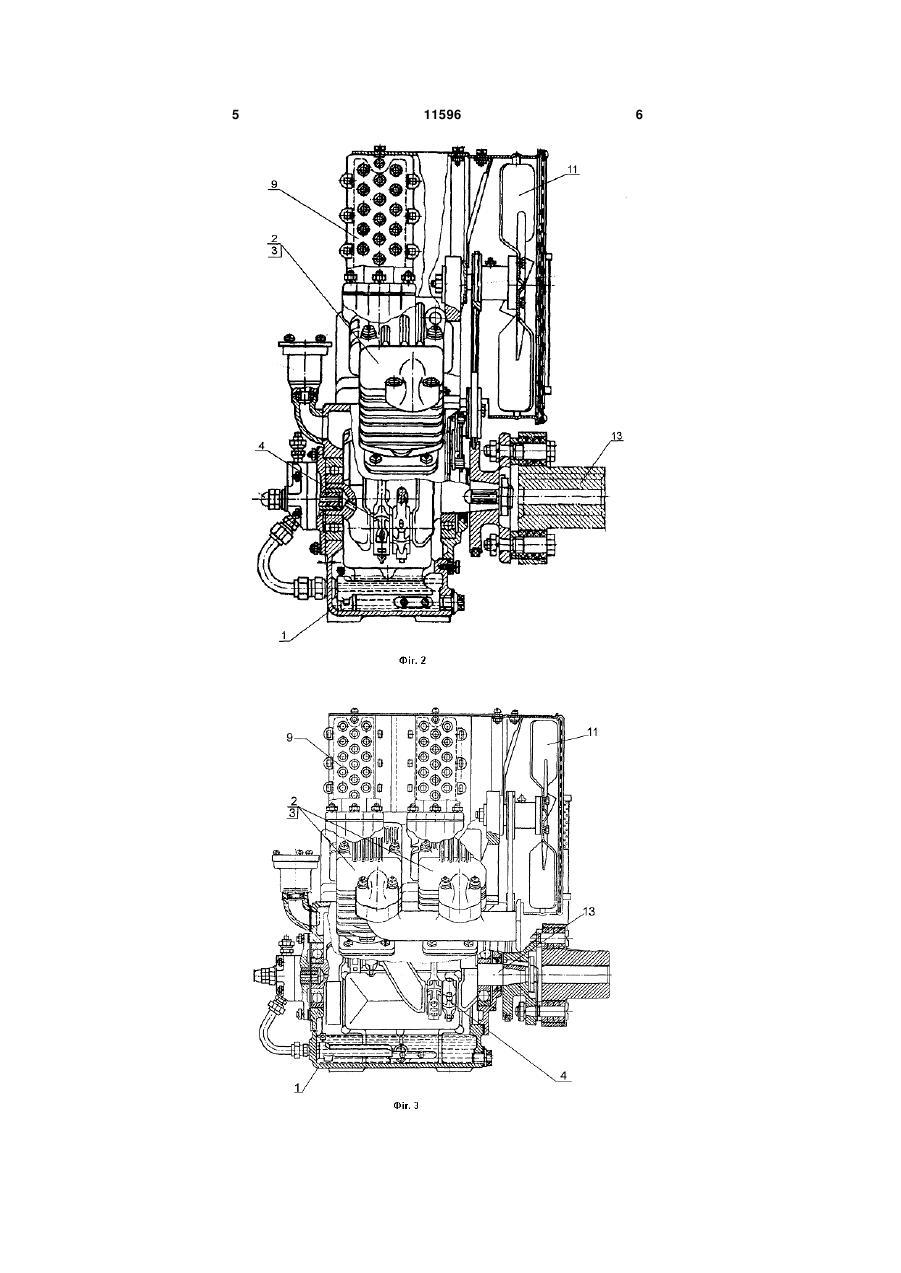

1. Поршневий компресор із приводом, що містить корпус, колінчатий вал з корінними шийками, розміщений в корпусі, циліндри та поршні, з'єднані за допомогою шатунів із колінчатим валом, який відрізняється тим, що циліндри розташовані V 3 на Фіг.2 зображений поршневий компресор з одним шатунно-поршневим рядом ЦНТ і ЦВТ ( вид збоку); на Фіг.3 зображений поршневий компресор з двома шатунно-поршневими рядами ЦНТ і ЦВТ ( вид збоку); на Фіг.4 зображений поршневий компресор з чотирма шатунно-поршневими рядами ЦНТ і ЦВТ ( вид збоку). Пристрій (Фіг.1) складається з корпусу 1 з лапами кріплення і люками для доступу до внутрішніх деталей, поршневих циліндрів с V-подібним розташуванням циліндрів у двох вертикальних площинах - високого тиску 2 (ЦВТ) і низького тиску 3 (ЦНТ), шатунно-поршневого ряду 4, клапанної коробки 5 ЦВТ і клапанної коробки 6 ЦНТ, стрічкових клапанів 7 з пружними обмежниками, технологічних кілець 8 (верхніх - компресійних і нижніх маслоз'ємних), теплообмінника 9, оснащеного запобіжним клапаном 10 для запобігання надмірного підвищення тиску і вентилятора 11 (Фіг.2,3,4), пові 11596 4 тряного фільтра 12 (Фіг.1) з'єднаного з коробкою низького тиску усмоктуючим колектором (на фігурах не показаний), колінчатого вала 13 (Фіг.2,3,4) з системою каналів для проходу мастила і корінними опорами. Принцип дії поршневого компресора. Компресор, який приводиться у дію двигуном, всмоктує через повітряний фільтр 12 (див.Фіг.1) зовнішнє повітря і, стискуючи його по черзі у циліндрах низького 3 і високого 2 тиску до робочого з проміжним охолоджуванням в теплообміннику 9, нагнітає стиснуте повітря у повітрозбірник споживача. Всі деталі, з яких складається компресор, виконані з сталі, чавуну, алюмінію. Корпус компресора литий чавунний з чотирма лапами кріплення, а колінчатий вал виконаний з високоміцного чавуну ВЧ-60. Поршневий компресор має оригінальну конструкцію, простий і надійний в експлуатації. 5 11596 6 7 Комп’ютерна верстка Д. Дорошенко 11596 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston pump
Автори англійськоюSaliuk Anatolii Anatoliiovych, Leschenko Volodymyr Ivanovych
Назва патенту російськоюПоршневой компрессор
Автори російськоюСалюк Анатолий Анатольевич, Лещенко Владимир Иванович
МПК / Мітки
МПК: F04B 9/02
