Багатошаровий матеріал для верху взуття

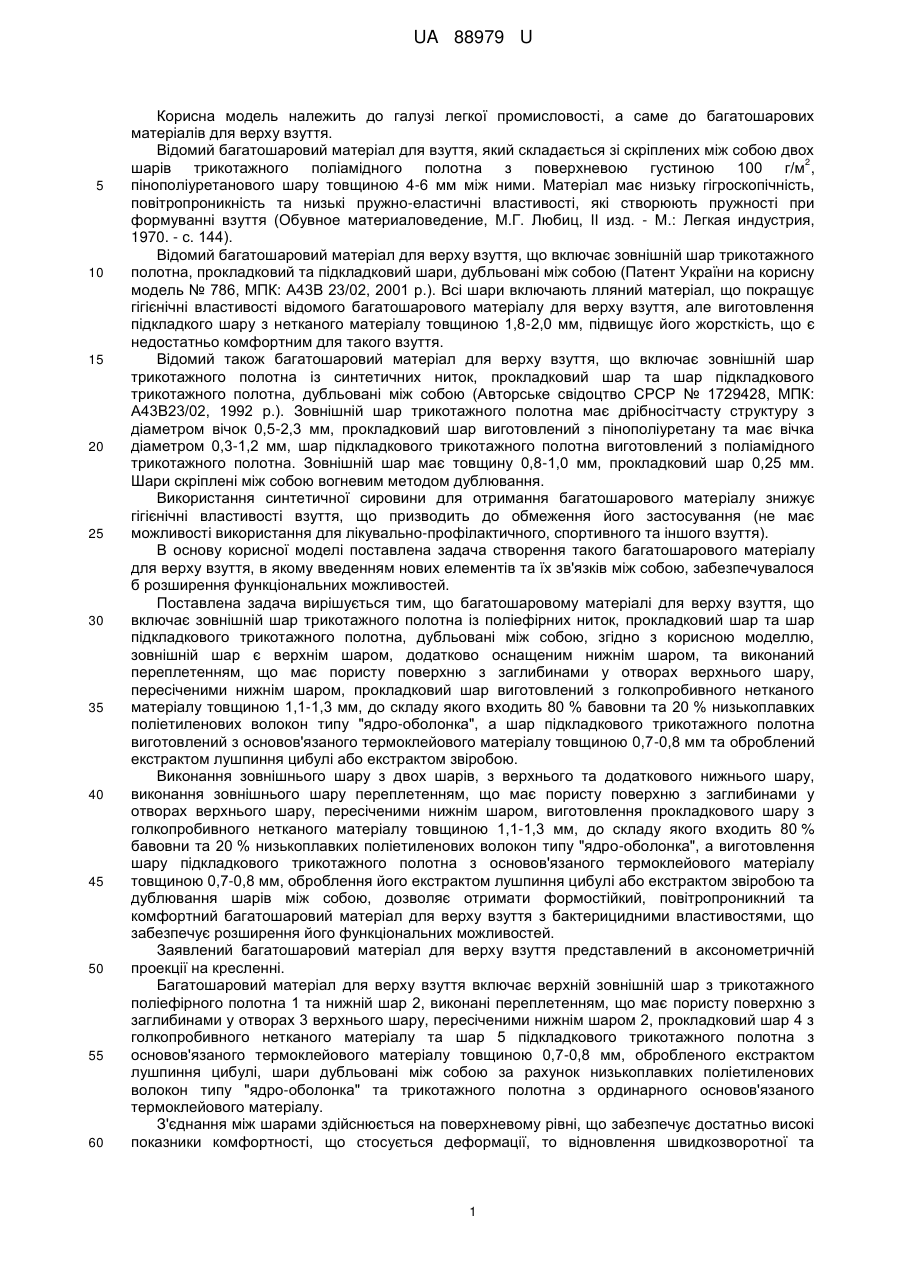

Реферат: UA 88979 U UA 88979 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а саме до багатошарових матеріалів для верху взуття. Відомий багатошаровий матеріал для взуття, який складається зі скріплених між собою двох 2 шарів трикотажного поліамідного полотна з поверхневою густиною 100 г/м , пінополіуретанового шару товщиною 4-6 мм між ними. Матеріал має низьку гігроскопічність, повітропроникність та низькі пружно-еластичні властивості, які створюють пружності при формуванні взуття (Обувное материаловедение, М.Г. Любиц, II изд. - М.: Легкая индустрия, 1970. - с. 144). Відомий багатошаровий матеріал для верху взуття, що включає зовнішній шар трикотажного полотна, прокладковий та підкладковий шари, дубльовані між собою (Патент України на корисну модель № 786, МПК: А43В 23/02, 2001 р.). Всі шари включають лляний матеріал, що покращує гігієнічні властивості відомого багатошарового матеріалу для верху взуття, але виготовлення підкладкого шару з нетканого матеріалу товщиною 1,8-2,0 мм, підвищує його жорсткість, що є недостатньо комфортним для такого взуття. Відомий також багатошаровий матеріал для верху взуття, що включає зовнішній шар трикотажного полотна із синтетичних ниток, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою (Авторське свідоцтво СРСР № 1729428, МПК: А43В23/02, 1992 р.). Зовнішній шар трикотажного полотна має дрібносітчасту структуру з діаметром вічок 0,5-2,3 мм, прокладковий шар виготовлений з пінополіуретану та має вічка діаметром 0,3-1,2 мм, шар підкладкового трикотажного полотна виготовлений з поліамідного трикотажного полотна. Зовнішній шар має товщину 0,8-1,0 мм, прокладковий шар 0,25 мм. Шари скріплені між собою вогневим методом дублювання. Використання синтетичної сировини для отримання багатошарового матеріалу знижує гігієнічні властивості взуття, що призводить до обмеження його застосування (не має можливості використання для лікувально-профілактичного, спортивного та іншого взуття). В основу корисної моделі поставлена задача створення такого багатошарового матеріалу для верху взуття, в якому введенням нових елементів та їх зв'язків між собою, забезпечувалося б розширення функціональних можливостей. Поставлена задача вирішується тим, що багатошаровому матеріалі для верху взуття, що включає зовнішній шар трикотажного полотна із поліефірних ниток, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою, згідно з корисною моделлю, зовнішній шар є верхнім шаром, додатково оснащеним нижнім шаром, та виконаний переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,1-1,3 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,7-0,8 мм та оброблений екстрактом лушпиння цибулі або екстрактом звіробою. Виконання зовнішнього шару з двох шарів, з верхнього та додаткового нижнього шару, виконання зовнішнього шару переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, виготовлення прокладкового шару з голкопробивного нетканого матеріалу товщиною 1,1-1,3 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а виготовлення шару підкладкового трикотажного полотна з основов'язаного термоклейового матеріалу товщиною 0,7-0,8 мм, оброблення його екстрактом лушпиння цибулі або екстрактом звіробою та дублювання шарів між собою, дозволяє отримати формостійкий, повітропроникний та комфортний багатошаровий матеріал для верху взуття з бактерицидними властивостями, що забезпечує розширення його функціональних можливостей. Заявлений багатошаровий матеріал для верху взуття представлений в аксонометричній проекції на кресленні. Багатошаровий матеріал для верху взуття включає верхній зовнішній шар з трикотажного поліефірного полотна 1 та нижній шар 2, виконані переплетенням, що має пористу поверхню з заглибинами у отворах 3 верхнього шару, пересіченими нижнім шаром 2, прокладковий шар 4 з голкопробивного нетканого матеріалу та шар 5 підкладкового трикотажного полотна з основов'язаного термоклейового матеріалу товщиною 0,7-0,8 мм, обробленого екстрактом лушпиння цибулі, шари дубльовані між собою за рахунок низькоплавких поліетиленових волокон типу "ядро-оболонка" та трикотажного полотна з ординарного основов'язаного термоклейового матеріалу. З'єднання між шарами здійснюється на поверхневому рівні, що забезпечує достатньо високі показники комфортності, що стосується деформації, то відновлення швидкозворотної та 1 UA 88979 U 5 10 15 20 25 30 35 40 повільнозворотної становить по 50 % від загальної. Безпосередня взаємодія шару підкладкового трикотажного полотна багатошарового матеріалу для верху взуття з ступнею тіла людини запобігає грибковим та запальним захворюванням, що особливо важливо при використанні його як лікувально-профілактичного, спортивного взуття. Заявлений багатошаровий матеріал для верху взуття включає зовнішній шар трикотажного полотна із поліефірних ниток, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою, зовнішній шар є верхнім шаром, додатково оснащеним нижнім шаром, та виконаний переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,1-1,3 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,7-0,8 мм та оброблений екстрактом лушпиння цибулі або екстрактом звіробою. Приклад 1. Багатошаровий матеріал для верху взуття включає зовнішній шар з двох шарів трикотажного полотна із поліефірних ниток - верхнього та нижнього, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою, зовнішній шар виконаний переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,3 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,7 мм та оброблений екстрактом лушпиння цибулі. Приклад 2. Багатошаровий матеріал для верху взуття включає зовнішній шар з двох шарів трикотажного полотна із поліефірних ниток - верхнього та нижнього, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою, зовнішній шар виконаний переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,1 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,8 мм та оброблений екстрактом лушпиння цибулі. Приклад 3 Багатошаровий матеріал для верху взуття аналогічний отриманому за прикладом 1, але прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,0 мм, а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,7 мм та оброблений екстрактом звіробою. Приклад 4 Багатошаровий матеріал для верху взуття аналогічний отриманому за прикладом 1, але прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,5 мм, а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,6 мм та оброблений екстрактом лушпиння цибулі. Приклад 5 Багатошаровий матеріал для верху взуття аналогічний отриманому за прикладом 1, але прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,0 мм, а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,9 мм та оброблений екстрактом лушпиння цибулі. Фізико-механічні характеристики наведені в таблиці. 45 Приклади 1 2 3 4 5 6 найближчий аналог 50 50 50 50 45 50 14,3 17,0 17,1 24,2 32,8 Повітропроникність, 2 2 дм /м с 207 213 199 132 120 64 30 Частка пружної деформації, % Жорсткість ЕІ мкН см 2 Збільшення товщини за межі заявлених - прокладкового шару, призводить до підвищення жорсткості, а це в свою чергу погіршує комфортність взуття, знижує строк носіння. Таким чином, тільки при відповідності всіх перерахованих параметрів, зазначених у формулі корисної моделі, що заявляється, багатошаровий матеріал має високі гігієнічні та формостійкі 2 UA 88979 U властивості, а саме гігроскопічність, повітропроникність. Використання багатошарового матеріалу для верху взуття має низьку собівартість, що забезпечить покращення його технічних характеристик. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатошаровий матеріал для верху взуття, що містить зовнішній шар трикотажного полотна із поліефірних ниток, прокладковий шар та шар підкладкового трикотажного полотна, дубльовані між собою, який відрізняється тим, що зовнішній шар є верхнім шаром, додатково оснащеним нижнім шаром, та виконаний переплетенням, що має пористу поверхню з заглибинами у отворах верхнього шару, пересіченими нижнім шаром, прокладковий шар виготовлений з голкопробивного нетканого матеріалу товщиною 1,1-1,3 мм, до складу якого входить 80 % бавовни та 20 % низькоплавких поліетиленових волокон типу "ядро-оболонка", а шар підкладкового трикотажного полотна виготовлений з основов'язаного термоклейового матеріалу товщиною 0,7-0,8 мм та оброблений екстрактом лушпиння цибулі або екстрактом звіробою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
