Пристрій для транспортування і очистки коренебульбоплодів

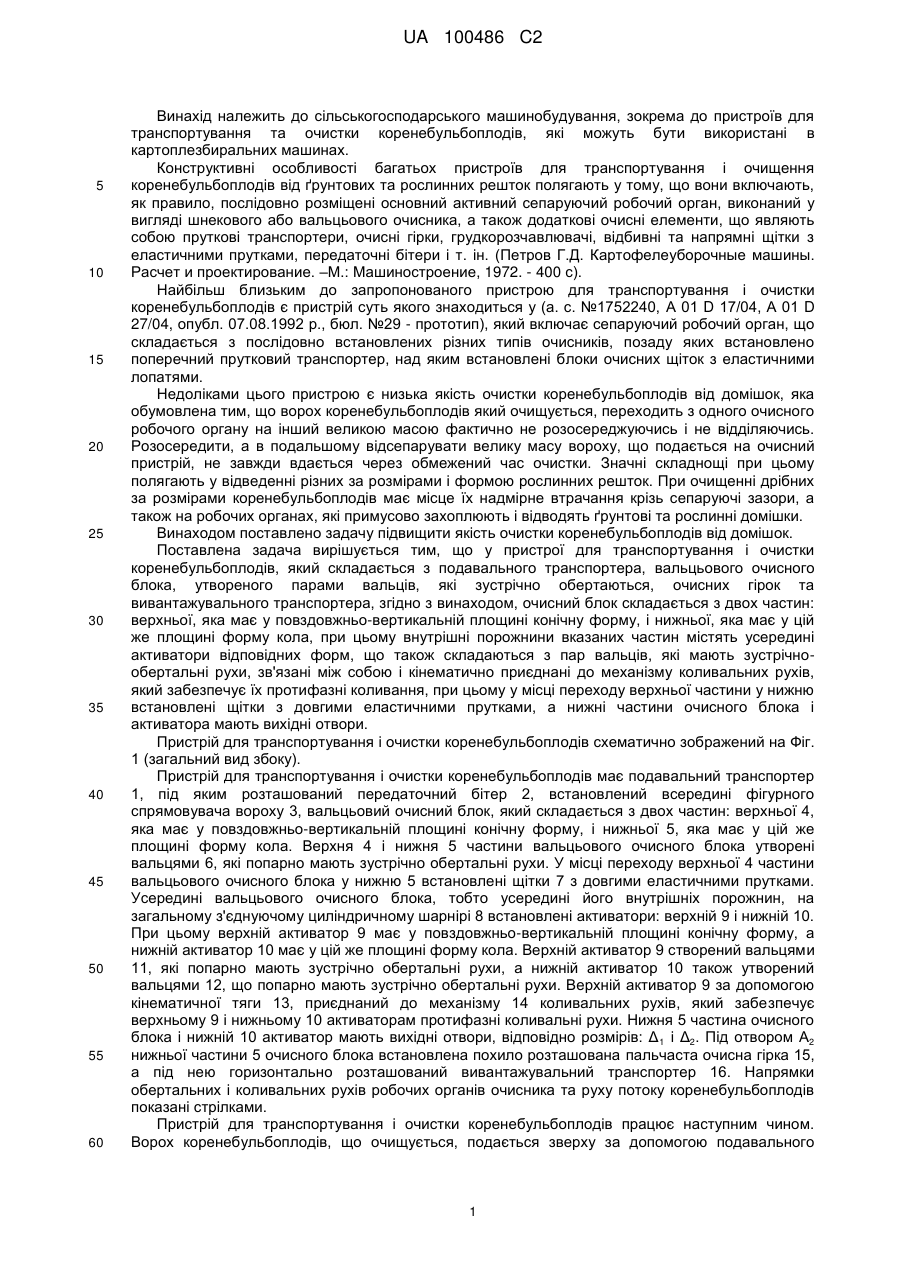

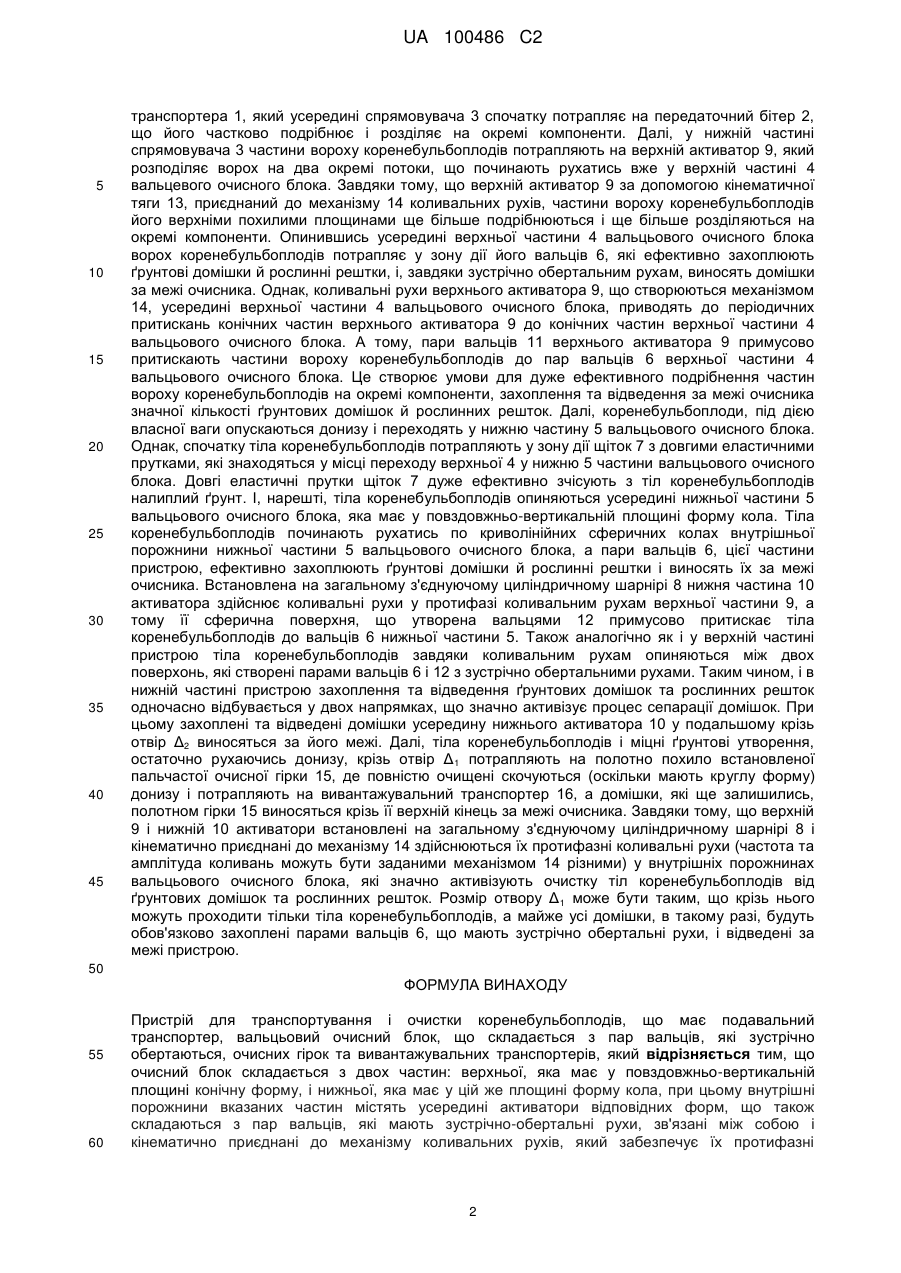

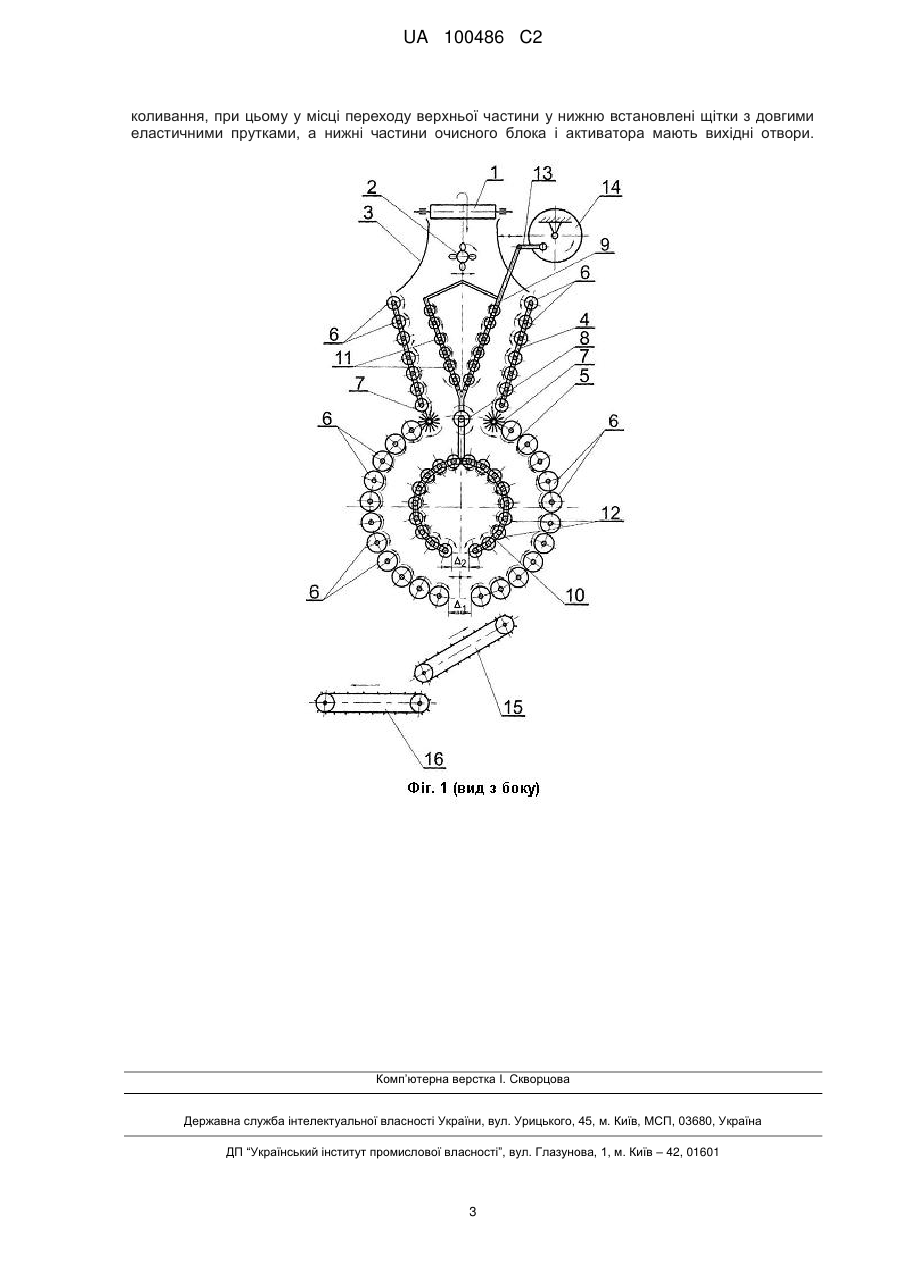

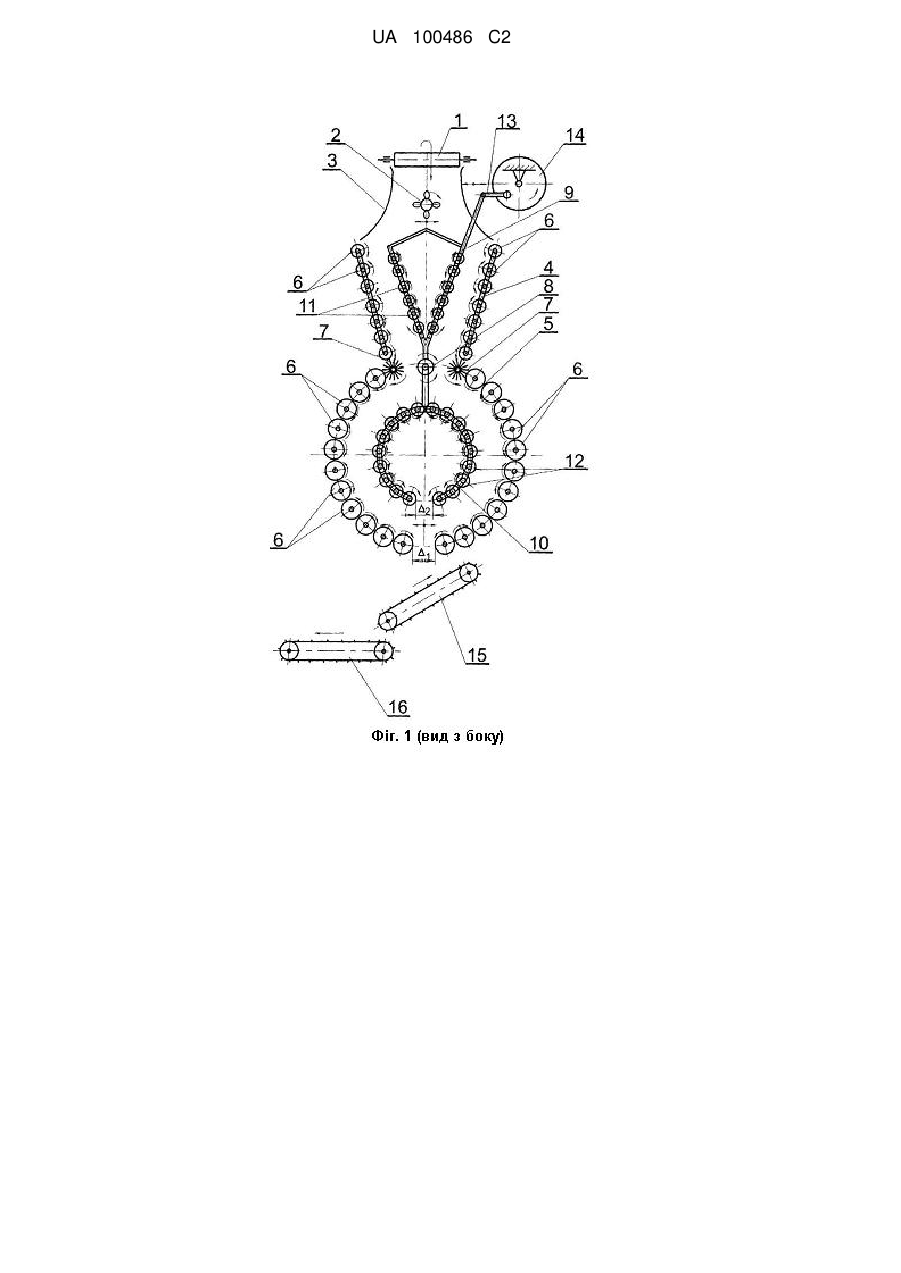

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисних гірок та вивантажувальних транспортерів. Очисний блок складається з двох частин: верхньої, яка має у повздовжньо-вертикальній площині конічну форму, і нижньої, яка має у цій же площині форму кола. Внутрішні порожнини вказаних частин містять усередині активатори відповідних форм, що також складаються з пар вальців, які мають зустрічно-обертальні рухи, зв'язані між собою і кінематично приєднані до механізму коливальних рухів, який забезпечує їх протифазні коливання. У місці переходу верхньої частини у нижню встановлені щітки з довгими еластичними прутками, а нижні частини очисного блока і активатора мають вихідні отвори. UA 100486 C2 (12) UA 100486 C2 UA 100486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками, передаточні бітери і т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. –М.: Машиностроение, 1972. - 400 с). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у (а. с. №1752240, А 01 D 17/04, А 01 D 27/04, опубл. 07.08.1992 р., бюл. №29 - прототип), який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцьового очисного блока, утвореного парами вальців, які зустрічно обертаються, очисних гірок та вивантажувального транспортера, згідно з винаходом, очисний блок складається з двох частин: верхньої, яка має у повздовжньо-вертикальній площині конічну форму, і нижньої, яка має у цій же площині форму кола, при цьому внутрішні порожнини вказаних частин містять усередині активатори відповідних форм, що також складаються з пар вальців, які мають зустрічнообертальні рухи, зв'язані між собою і кінематично приєднані до механізму коливальних рухів, який забезпечує їх протифазні коливання, при цьому у місці переходу верхньої частини у нижню встановлені щітки з довгими еластичними прутками, а нижні частини очисного блока і активатора мають вихідні отвори. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, під яким розташований передаточний бітер 2, встановлений всередині фігурного спрямовувача вороху 3, вальцьовий очисний блок, який складається з двох частин: верхньої 4, яка має у повздовжньо-вертикальній площині конічну форму, і нижньої 5, яка має у цій же площині форму кола. Верхня 4 і нижня 5 частини вальцьового очисного блока утворені вальцями 6, які попарно мають зустрічно обертальні рухи. У місці переходу верхньої 4 частини вальцьового очисного блока у нижню5 встановлені щітки 7 з довгими еластичними прутками. Усередині вальцьового очисного блока, тобто усередині його внутрішніх порожнин, на загальному з'єднуючому циліндричному шарнірі 8 встановлені активатори: верхній 9 і нижній 10. При цьому верхній активатор 9 має у повздовжньо-вертикальній площині конічну форму, а нижній активатор 10 має у цій же площині форму кола. Верхній активатор 9 створений вальцями 11, які попарно мають зустрічно обертальні рухи, а нижній активатор 10 також утворений вальцями 12, що попарно мають зустрічно обертальні рухи. Верхній активатор 9 за допомогою кінематичної тяги 13, приєднаний до механізму 14 коливальних рухів, який забезпечує верхньому 9 і нижньому 10 активаторам протифазні коливальні рухи. Нижня 5 частина очисного блока і нижній 10 активатор мають вихідні отвори, відповідно розмірів: Δ 1 і Δ2. Під отвором А2 нижньої частини 5 очисного блока встановлена похило розташована пальчаста очисна гірка 15, а під нею горизонтально розташований вивантажувальний транспортер 16. Напрямки обертальних і коливальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального 1 UA 100486 C2 5 10 15 20 25 30 35 40 45 транспортера 1, який усередині спрямовувача 3 спочатку потрапляє на передаточний бітер 2, що його частково подрібнює і розділяє на окремі компоненти. Далі, у нижній частині спрямовувача 3 частини вороху коренебульбоплодів потрапляють на верхній активатор 9, який розподіляє ворох на два окремі потоки, що починають рухатись вже у верхній частині 4 вальцевого очисного блока. Завдяки тому, що верхній активатор 9 за допомогою кінематичної тяги 13, приєднаний до механізму 14 коливальних рухів, частини вороху коренебульбоплодів його верхніми похилими площинами ще більше подрібнюються і ще більше розділяються на окремі компоненти. Опинившись усередині верхньої частини 4 вальцьового очисного блока ворох коренебульбоплодів потрапляє у зону дії його вальців 6, які ефективно захоплюють ґрунтові домішки й рослинні рештки, і, завдяки зустрічно обертальним рухам, виносять домішки за межі очисника. Однак, коливальні рухи верхнього активатора 9, що створюються механізмом 14, усередині верхньої частини 4 вальцьового очисного блока, приводять до періодичних притискань конічних частин верхнього активатора 9 до конічних частин верхньої частини 4 вальцьового очисного блока. А тому, пари вальців 11 верхнього активатора 9 примусово притискають частини вороху коренебульбоплодів до пар вальців 6 верхньої частини 4 вальцьового очисного блока. Це створює умови для дуже ефективного подрібнення частин вороху коренебульбоплодів на окремі компоненти, захоплення та відведення за межі очисника значної кількості ґрунтових домішок й рослинних решток. Далі, коренебульбоплоди, під дією власної ваги опускаються донизу і переходять у нижню частину 5 вальцьового очисного блока. Однак, спочатку тіла коренебульбоплодів потрапляють у зону дії щіток 7 з довгими еластичними прутками, які знаходяться у місці переходу верхньої 4 у нижню 5 частини вальцьового очисного блока. Довгі еластичні прутки щіток 7 дуже ефективно зчісують з тіл коренебульбоплодів налиплий ґрунт. І, нарешті, тіла коренебульбоплодів опиняються усередині нижньої частини 5 вальцьового очисного блока, яка має у повздовжньо-вертикальній площині форму кола. Тіла коренебульбоплодів починають рухатись по криволінійних сферичних колах внутрішньої порожнини нижньої частини 5 вальцьового очисного блока, а пари вальців 6, цієї частини пристрою, ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх за межі очисника. Встановлена на загальному з'єднуючому циліндричному шарнірі 8 нижня частина 10 активатора здійснює коливальні рухи у протифазі коливальним рухам верхньої частини 9, а тому її сферична поверхня, що утворена вальцями 12 примусово притискає тіла коренебульбоплодів до вальців 6 нижньої частини 5. Також аналогічно як і у верхній частині пристрою тіла коренебульбоплодів завдяки коливальним рухам опиняються між двох поверхонь, які створені парами вальців 6 і 12 з зустрічно обертальними рухами. Таким чином, і в нижній частині пристрою захоплення та відведення ґрунтових домішок та рослинних решток одночасно відбувається у двох напрямках, що значно активізує процес сепарації домішок. При цьому захоплені та відведені домішки усередину нижнього активатора10 у подальшому крізь отвір Δ2 виносяться за його межі. Далі, тіла коренебульбоплодів і міцні ґрунтові утворення, остаточно рухаючись донизу, крізь отвір Δ 1 потрапляють на полотно похило встановленої пальчастої очисної гірки 15, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном гірки 15 виносяться крізь її верхній кінець за межі очисника. Завдяки тому, що верхній 9 і нижній 10 активатори встановлені на загальному з'єднуючому циліндричному шарнірі 8 і кінематично приєднані до механізму 14 здійснюються їх протифазні коливальні рухи (частота та амплітуда коливань можуть бути заданими механізмом 14 різними) у внутрішніх порожнинах вальцьового очисного блока, які значно активізують очистку тіл коренебульбоплодів від ґрунтових домішок та рослинних решток. Розмір отвору Δ 1 може бути таким, що крізь нього можуть проходити тільки тіла коренебульбоплодів, а майже усі домішки, в такому разі, будуть обов'язково захоплені парами вальців 6, що мають зустрічно обертальні рухи, і відведені за межі пристрою. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисних гірок та вивантажувальних транспортерів, який відрізняється тим, що очисний блок складається з двох частин: верхньої, яка має у повздовжньо-вертикальній площині конічну форму, і нижньої, яка має у цій же площині форму кола, при цьому внутрішні порожнини вказаних частин містять усередині активатори відповідних форм, що також складаються з пар вальців, які мають зустрічно-обертальні рухи, зв'язані між собою і кінематично приєднані до механізму коливальних рухів, який забезпечує їх протифазні 2 UA 100486 C2 коливання, при цьому у місці переходу верхньої частини у нижню встановлені щітки з довгими еластичними прутками, а нижні частини очисного блока і активатора мають вихідні отвори. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
