Пристрій для визначення величини газовмісту в потоці прозорої рідини

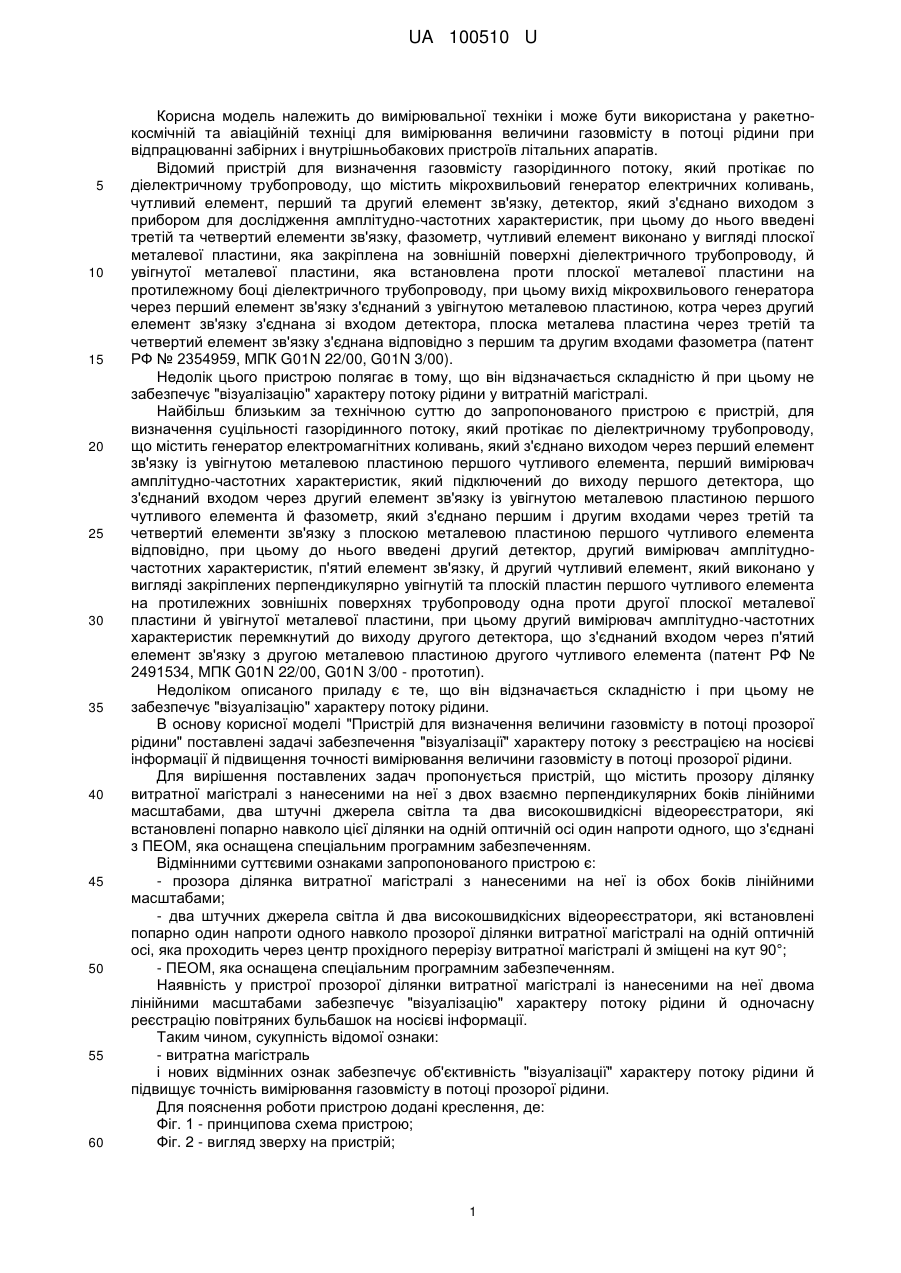

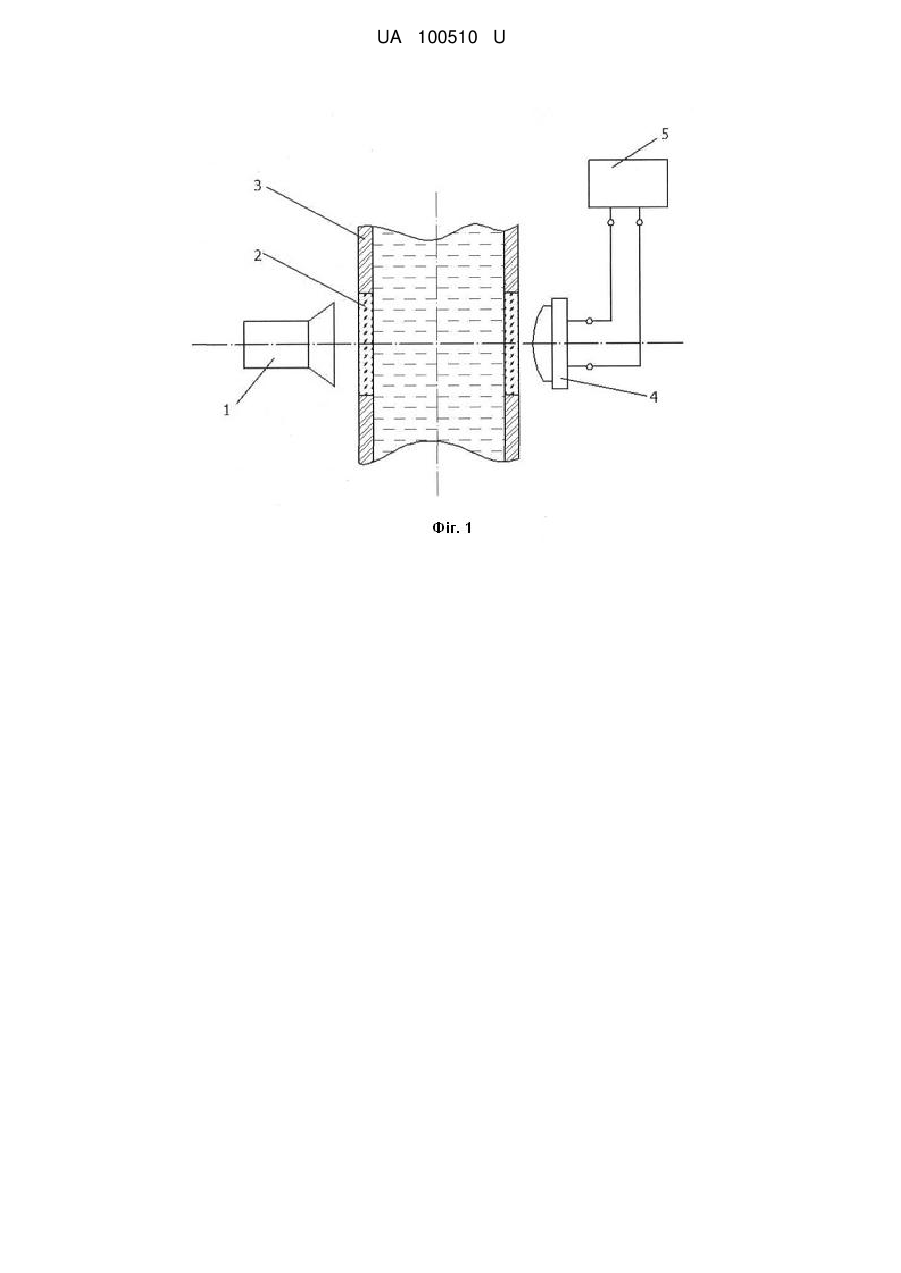

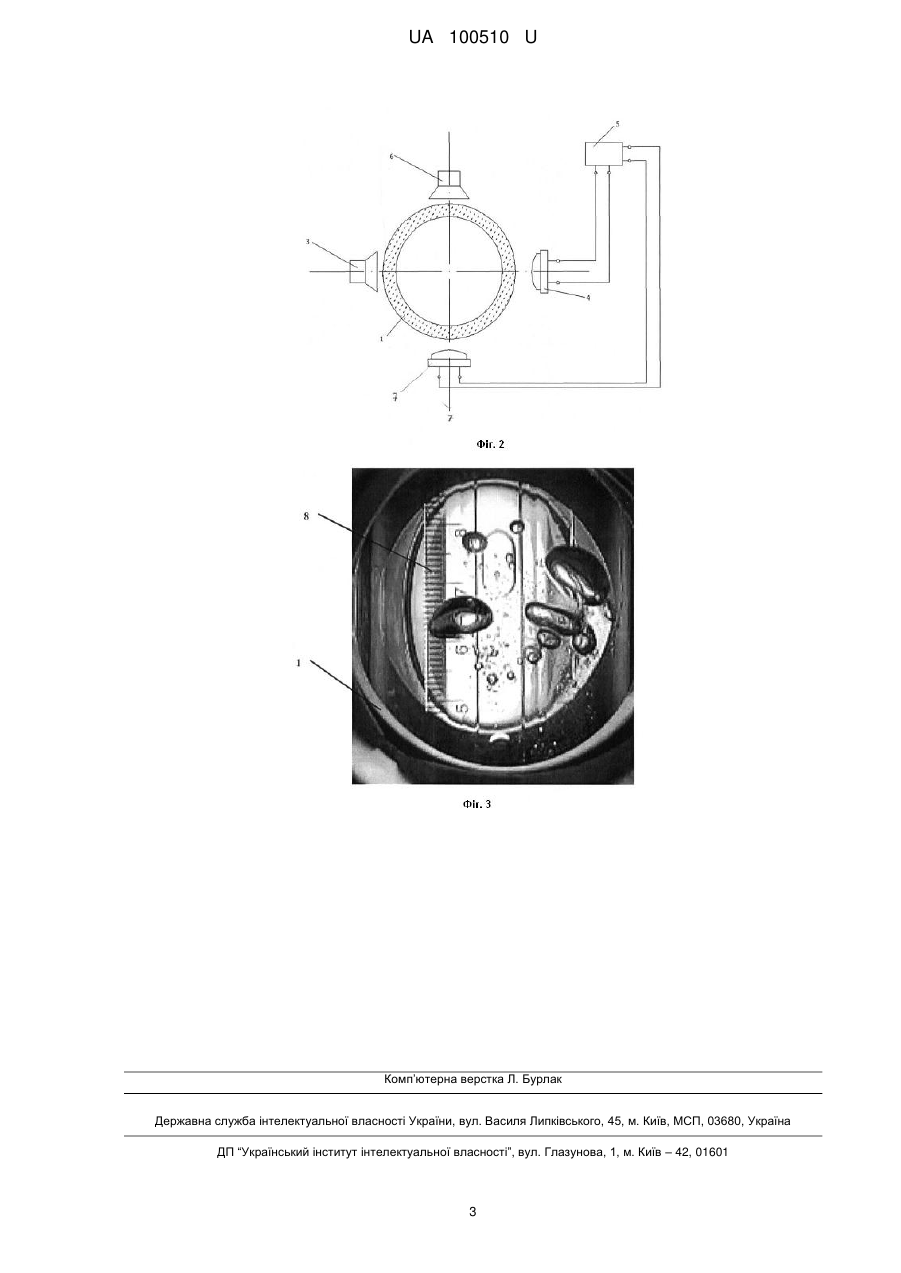

Реферат: Пристрій для визначення величини газовмісту в потоці прозорої рідини містить витратну магістраль. Витратна магістраль оснащується прозорою ділянкою, з нанесеними на неї з двох взаємно перпендикулярних боків лінійними масштабами, двома штучними джерелами світла та двома високошвидкісними відеореєстраторами, які встановлені попарно навколо прозорої ділянки витратної магістралі на одній оптичній осі, яка проходить через центр прохідного перерізу витратної магістралі й зміщені на кут 90°, що з'єднані з ПЕОМ, яка оснащена спеціальним програмним забезпеченням. UA 100510 U (12) UA 100510 U UA 100510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана у ракетнокосмічній та авіаційній техніці для вимірювання величини газовмісту в потоці рідини при відпрацюванні забірних і внутрішньобакових пристроїв літальних апаратів. Відомий пристрій для визначення газовмісту газорідинного потоку, який протікає по діелектричному трубопроводу, що містить мікрохвильовий генератор електричних коливань, чутливий елемент, перший та другий елемент зв'язку, детектор, який з'єднано виходом з прибором для дослідження амплітудно-частотних характеристик, при цьому до нього введені третій та четвертий елементи зв'язку, фазометр, чутливий елемент виконано у вигляді плоскої металевої пластини, яка закріплена на зовнішній поверхні діелектричного трубопроводу, й увігнутої металевої пластини, яка встановлена проти плоскої металевої пластини на протилежному боці діелектричного трубопроводу, при цьому вихід мікрохвильового генератора через перший елемент зв'язку з'єднаний з увігнутою металевою пластиною, котра через другий елемент зв'язку з'єднана зі входом детектора, плоска металева пластина через третій та четвертий елемент зв'язку з'єднана відповідно з першим та другим входами фазометра (патент РФ № 2354959, МПК G01N 22/00, G01N 3/00). Недолік цього пристрою полягає в тому, що він відзначається складністю й при цьому не забезпечує "візуалізацію" характеру потоку рідини у витратній магістралі. Найбільш близьким за технічною суттю до запропонованого пристрою є пристрій, для визначення суцільності газорідинного потоку, який протікає по діелектричному трубопроводу, що містить генератор електромагнітних коливань, який з'єднано виходом через перший елемент зв'язку із увігнутою металевою пластиною першого чутливого елемента, перший вимірювач амплітудно-частотних характеристик, який підключений до виходу першого детектора, що з'єднаний входом через другий елемент зв'язку із увігнутою металевою пластиною першого чутливого елемента й фазометр, який з'єднано першим і другим входами через третій та четвертий елементи зв'язку з плоскою металевою пластиною першого чутливого елемента відповідно, при цьому до нього введені другий детектор, другий вимірювач амплітудночастотних характеристик, п'ятий елемент зв'язку, й другий чутливий елемент, який виконано у вигляді закріплених перпендикулярно увігнутій та плоскій пластин першого чутливого елемента на протилежних зовнішніх поверхнях трубопроводу одна проти другої плоскої металевої пластини й увігнутої металевої пластини, при цьому другий вимірювач амплітудно-частотних характеристик перемкнутий до виходу другого детектора, що з'єднаний входом через п'ятий елемент зв'язку з другою металевою пластиною другого чутливого елемента (патент РФ № 2491534, МПК G01N 22/00, G01N 3/00 - прототип). Недоліком описаного приладу є те, що він відзначається складністю і при цьому не забезпечує "візуалізацію" характеру потоку рідини. В основу корисної моделі "Пристрій для визначення величини газовмісту в потоці прозорої рідини" поставлені задачі забезпечення "візуалізації" характеру потоку з реєстрацією на носієві інформації й підвищення точності вимірювання величини газовмісту в потоці прозорої рідини. Для вирішення поставлених задач пропонується пристрій, що містить прозору ділянку витратної магістралі з нанесеними на неї з двох взаємно перпендикулярних боків лінійними масштабами, два штучні джерела світла та два високошвидкісні відеореєстратори, які встановлені попарно навколо цієї ділянки на одній оптичній осі один напроти одного, що з'єднані з ПЕОМ, яка оснащена спеціальним програмним забезпеченням. Відмінними суттєвими ознаками запропонованого пристрою є: - прозора ділянка витратної магістралі з нанесеними на неї із обох боків лінійними масштабами; - два штучних джерела світла й два високошвидкісних відеореєстратори, які встановлені попарно один напроти одного навколо прозорої ділянки витратної магістралі на одній оптичній осі, яка проходить через центр прохідного перерізу витратної магістралі й зміщені на кут 90°; - ПЕОМ, яка оснащена спеціальним програмним забезпеченням. Наявність у пристрої прозорої ділянки витратної магістралі із нанесеними на неї двома лінійними масштабами забезпечує "візуалізацію" характеру потоку рідини й одночасну реєстрацію повітряних бульбашок на носієві інформації. Таким чином, сукупність відомої ознаки: - витратна магістраль і нових відмінних ознак забезпечує об'єктивність "візуалізації" характеру потоку рідини й підвищує точність вимірювання газовмісту в потоці прозорої рідини. Для пояснення роботи пристрою додані креслення, де: Фіг. 1 - принципова схема пристрою; Фіг. 2 - вигляд зверху на пристрій; 1 UA 100510 U 5 10 15 20 Фіг. 3 - фотографія процесу проходження повітряних бульбашок через прозору ділянку витратної магістралі. Пристрій містить: витратна магістраль 1, прозора ділянка витратної магістралі 2, штучне джерело світла 3, високошвидкісний відеореєстратор 4, ПЕОМ 5, штучне джерело світла 6, високошвидкісний відеореєстратор 7 та два лінійних масштаби 8. Пристрій працює наступним чином: заповнюють витратну магістраль 1 прозорою рідиною, наприклад водою, як це має місце при відпрацьовуванні забірних і внутрішньобакових пристроїв літальних апаратів. Включають штучні джерела світла 2 і 6 та два високошвидкісні відеореєстратори 4 і 7, які працюють в єдиному масштабі часу і з'єднані з ПЕОМ 5. Створюють у витратній магістралі 1 задану об'ємну секундну витрату прозорої рідини й реєструють характер потоку в прозорій ділянці 2. При появі в потоці, який спостерігається у прозорій ділянці 2 витратної магістралі 1, повітряних бульбашок високошвидкісні відеореєстратори 4 і 7, що працюють з опитуванням не менш як 600 кадрів/с, реєструють у кожну мить часу всі повітряні бульбашки, які проходять по витратній магістралі 1. Для кожного моменту часу за допомогою лінійних масштабів 8, які нанесені з обох боків прозорої ділянки витратної магістралі, підраховують площу кожної повітряної бульбашки й визначають сумарний об'єм повітряних бульбашок. Потім по відомій отриманій заздалегідь залежності Vизм=f(Vпод), де Vвим - виміряна секундна об'ємна витрата повітря, У под - подавана секундна об'ємна витрата повітря, визначають величину газовмісту в потоці прозорої рідини для кожного моменту часу. В процесі відпрацьовування забірних і внутрішньобакових пристроїв літальних апаратів допускається величина газовмісту в потоці рідини складає 3÷5 %. Запропонований пристрій забезпечує підвищення точності вимірювання величини газовмісту в потоці прозорої рідини й забезпечує "візуалізацію" характеру потоку з реєстрацією на носієві інформації. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для визначення величини газовмісту в потоці прозорої рідини, що містить витратну магістраль, який відрізняється тим, що витратна магістраль оснащується прозорою ділянкою, з нанесеними на неї з двох взаємно перпендикулярних боків лінійними масштабами, двома штучними джерелами світла та двома високошвидкісними відеореєстраторами, які встановлені попарно навколо прозорої ділянки витратної магістралі на одній оптичній осі, яка проходить через центр прохідного перерізу витратної магістралі й зміщені на кут 90°, що з'єднані з ПЕОМ, яка оснащена спеціальним програмним забезпеченням. 2 UA 100510 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
